Принцип работы установки
Работа насосной станции, монтаж которой можно сделать правильно и самому, происходит в таком порядке:
- Насос, включенный в сеть, забирает из источника воду и перекачивает её гидроаккумулятор (гидробак) до тех пор, пока его часть, предназначенная для воды, не будет наполнена полностью. В этот момент мембрана сжимает воздух, освобождая место для воды максимально.
- В момент включения точки забора воды в доме насос остается невключенным, а вода поступает из гидроаккумулятора в систему. Происходит это до тех пор, пока в баке находится достаточное количество воды. Но как только воды покидает полость бака, мембрана возвращается в первоначальное положение и давление в баке падает. Это дает сигнал установленному реле давления, после чего насос срабатывает на включение и снова наполняет ёмкость бака.
Размещаем оборудование
Как правильно выбрать место для установки насосной станции для дома или дачи?
Главный минус установки в неспособности функционировать при минусовой температуре. Даже если обустроить строение под насосную станцию и утеплить ее, производительность снизится или насос совсем перестанет работать. Конечно, можно поставить рядом обогреватель, но это приведет только к перерасходу электроэнергии.
При выборе места для насосной станции следуйте рекомендациям
- Оборудование устанавливайте в помещение с централизованным отоплением.
- К насосной установке обеспечьте свободный доступ, для обслуживания
- Постарайтесь минимизировать расстояние от источника забора воды.
Варианты мест размещения оборудования
- Отдельно оборудованное помещение в доме, желательно со звукоизоляцией.
- Возможна установка в санузлах (кухня, ванна)
- В подвале и цоколе. При условии, что там тепло и сухо
- В кессоне – рядом со скважиной. В этом варианте насосная станция будет работать продуктивно, только если установить ее ниже уровня промерзания грунта.
Однотрубная система или двухтрубная система подключения?
1-но трубное
Однотрубное подключение применяют при малых глубинах до 8 метров.
Двухтрубная система используется, когда требуется увеличить глубину забора воды насосом от 8 метров.
2-х трубное
Двухтрубная система подключения подразумевает насос с внешним эжектором.
- Вырывается траншея ниже уровня промерзания почвы. Обязательно выдержать уклон в сторону скважины.
- На трубу ПВХ установить обратный клапан или приобрести уже готовое изделие с клапаном и фильтром.
- Соединение с насосом производится с помощью фитинга «американки», муфты, уголка с резьбой из металла.
- Труба идущая к водопроводной магистрали от установки подсоединяется по тому же принципу
- Прежде чем включить систему, агрегат заполняется водой.
- Если трубопровод расположен выше уровня промерзания, его следует утеплить.
- К водопроводной магистрали дома насосная станция подключается при помощи фитингов.
Подключить насосную станцию своими руками: ключевые правила
Помимо ключевых особенностей работы насосной станции нужно понимать принцип установки агрегата, который обеспечит его бесперебойное функционирование. Если вы неправильно определите место монтажа, сложно рассчитывать на выполнение всех функций и задач насосной станции. Существуют определённые требования к месту установки агрегата. Также правильное размещение станции определяет эффективность её работы.
Ориентируйтесь на следующие принципы установки насосной станции:
важно не допускать переохлаждения и замерзания насоса, поскольку это может привести к нарушению работы агрегата. Необходимо обеспечить оптимальные температурные значения, при которых будет функционировать насос без сбоев; лучше всего ориентироваться на ближайшую локацию установки к источнику водоснабжения; для дальнейшего удобного обслуживания насоса обеспечьте доступ к станции.
Это рекомендации, которые не всегда удастся выполнять силу особенностей каждого участка
Наилучшим местом для установки насосной станции считают специальное помещение, где вы сможете регулировать температурный режим, получить доступ к насосу для обслуживания.
Это рекомендации, которые не всегда удастся выполнять силу особенностей каждого участка. Наилучшим местом для установки насосной станции считают специальное помещение, где вы сможете регулировать температурный режим, получить доступ к насосу для обслуживания.
Если строительство специального помещения не предусмотрено, тогда рассмотрите другие пристройки на территории частного строение, подходящие по вышеописанным критериям монтажа. Например, местом для установки может стать подвал. Поскольку насос работает относительно шумно, выбор такой локации станет решением этой проблемы.
При установке насосной станции обязательно учитывают систему трубопровода. Трубы должны размещаться на безопасном от промерзания уровне. Это необходимо с той целью, чтобы вода не промерзала в холодное время года.
1 Из чего состоит насосная станция?
Насосные станции для скважины состоят из следующих функциональных элементов:
- Водяной насос.
В обустройстве насосных станций своими руками, для забора воды чаще всего используются два вида насосов – вибрационные (типа «Малыш», «Ручеек», и им подобные), либо центробежные агрегаты. Выбирать вибрационный насос стоит, если забор воды выполняется из неглубокого источника – колодца, либо скважины на песок, глубина которой не превышает 10-15 метров.
К преимуществам вибрационных устройств можно отнести минимальную стоимость, простой ремонт, и достаточную, для нетребовательного бытового использования, продуктивность.
Однако если вы владеете артезианской скважиной, глубина которой превышает 30 метров, вам понадобится глубинный центробежный насос. Такие агрегаты стоят на порядок дороже, однако их мощность и ресурс работы несравнимо выше, чем у насосов «Малыш».
Часто используют и поверхностные насосы, но они имеют сравнительно низкую возможную глубину забора воды (примерно 12-15 метров), а потому для использования внутри глубоких скважин или колодцев не подходят.
- Гидроаккумулятор
Обычная насосная станция с гидроаккумулятором, реле давления, насосом и манометром
Гидроаккумулятор для насосных станций – это емкость, которая выполняет функцию накопления воды. Помимо того, что в доме постоянно будет находиться необходимое количество воды, такой бак будет защищать всю систему от гидроударов, и обеспечивать оптимальный режим работы насоса.
Гидроаккумулятор контролирует плавность изменения давления подачи воды при его работе, и убирает необходимость постоянного включения и выключения насоса (что крайне позитивно сказывается на сроке службы вибрационных устройств «Малыш», так как в большинстве случаев их ремонт связан именно с перегревом и повреждением обмотки электромагнитных катушек).
Однако не стоит думать, что установка одного только гидроаккумулятора защитит насос от перегрева. Это устройство, конечно, сократит время работы насосного оборудования. Однако погружные модели, особенно насосы «Малыш», могут перегреваться и за счет слишком малой толщи воды вокруг, так как именно вода выполняет основные функции по охлаждению их двигателя и корпуса.

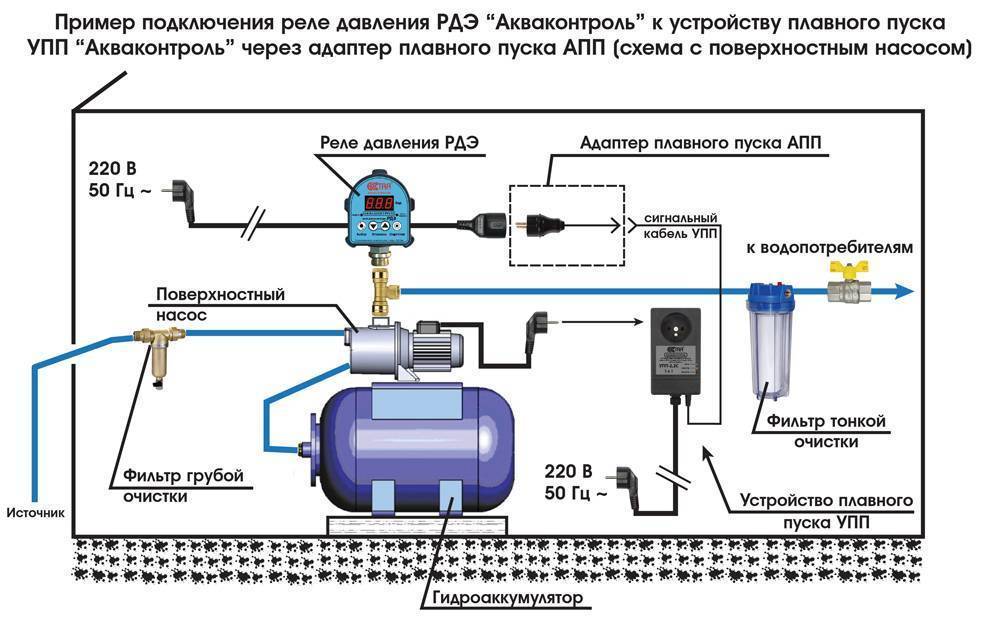

- Реле давления
Реле давления это то, что объединяет всё оборудование в общую систему, и обеспечивает её автономное функционирование. Собрать насосную станцию для скважины без этого элемента невозможно. Реле постоянно контролирует уровень внутреннего давления, которым обладает накопительная емкость (гидроаккумулятор).
Если давление в гидробаке падает ниже допустимого уровня, что свидетельствует о том, что уровень воды в нём уменьшился, реле давление соединяет контакты погружного насоса, вследствие чего он включается, и начинает подачу воды. Как только гидроаккумулятор заполнился до необходимого уровня, реле отключает насос.
- Манометр
Устанавливается на гидробак, если емкость изначально не была им укомплектована. Исходя из показателей манометра, выполняется контроль и регулировка всей системы.
Пару советов о том, как выбрать насосную станцию: лучше всего отдавать предпочтение оборудованию от проверенных производителей «Грундфос», «Педролло», «Эргус».

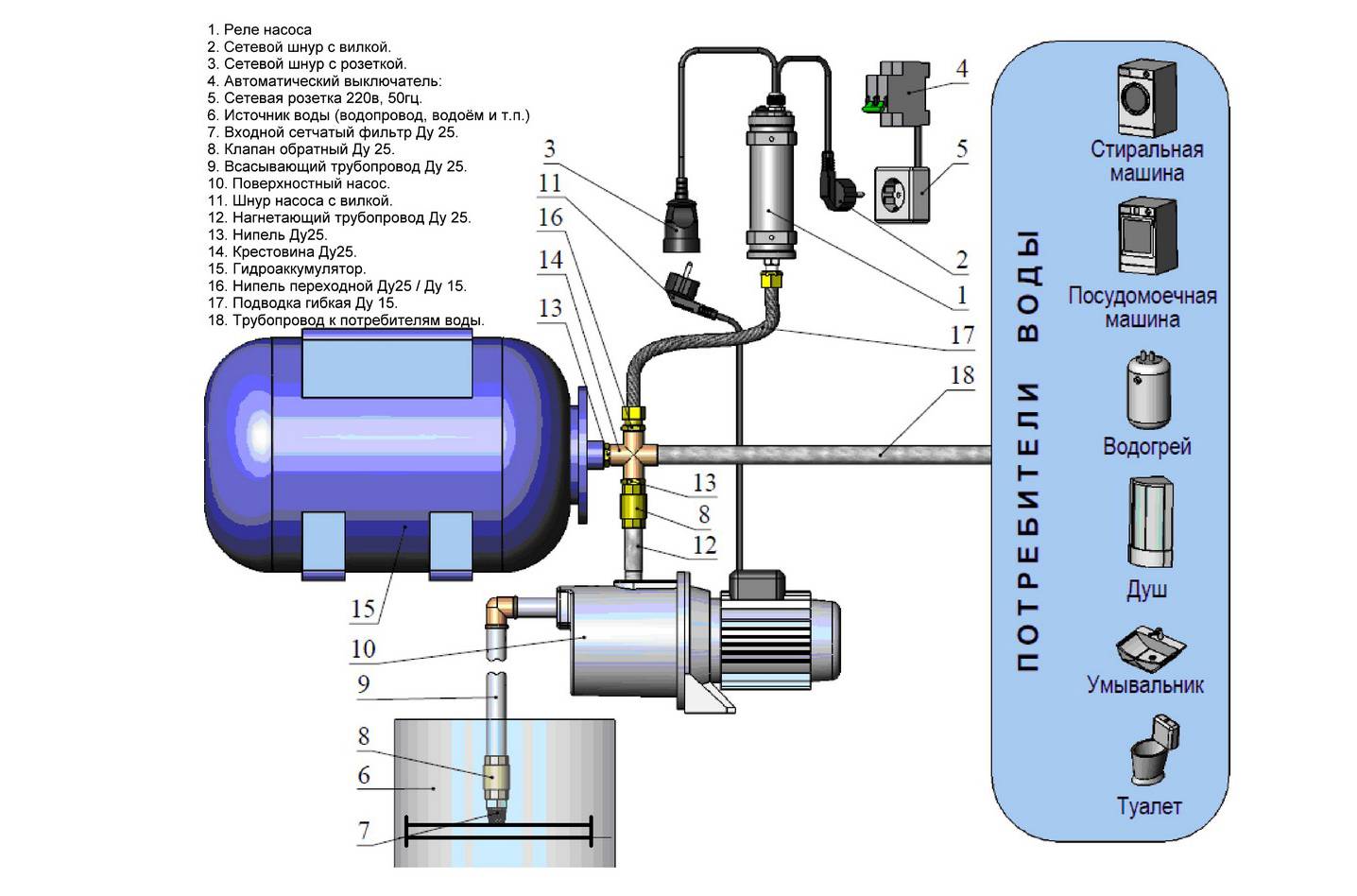

Подключение поверхностного насоса к гидроаккумулятору
Технические характеристики станции (продуктивность и максимальную глубину подъема воды) выбирайте исходя из глубины и дебита вашей скважины, накопительную емкость – исходя из количества воды, которое вам понадобится для бытового использования, в случае отсутствия электроэнергии и невозможности осуществить водозабор.
1 Как устроена насосная станция?
Станция для колодца состоит из следующих элементов:
- Поверхностный насос с электроприводом (реже – устройство может быть погружным).
- Накопительный бак – гидроаккумулятор.
- Реле давления.
- Манометр.
Насос – собственно, устройство, которое и перекачивает воду из источника в систему водоснабжения. Он имеет центробежный принцип действия: рабочий вал с лопастями соединен с электродвигателем.
Вращение двигателя приводит к вращению вала, лопасти которого начинают захватывать воду и перемещать ее – от патрубка входа (всаса) к патрубку выхода (нагнетания, в систему).
Бак – емкость (объем может варьироваться), в которой накапливается нагнетаемая насосом вода. Его задача – это гашение возможных гидроударов, скачков давления (а они обязательно будут – из-за постоянного включения-выключения насоса).
Емкость также служит своеобразным аккумулятором, который накапливает воду: во время простоя насоса водоснабжение системы будет производиться из бака. Конструктивно это выглядит следующим образом: в металлический корпус гидроаккумулятора помещается резиновая мембрана. Между нею и стенками корпуса закачивается воздух.
Насосная станция Педролло (Pedrollo).
Реле давления – механизм, отвечающий за автоматическое включение и отключение насоса, которое зависит от давления в системе водоснабжения.
Манометр – устройство, позволяющее визуально контролировать давление в системе.
1.1 Принцип работы
В колодец на определенную глубину погружается шланг, который подключается ко всасывающему (входному) патрубку насоса. Нагнетательный (выходной) патрубок, само собой, подключается к самому водопроводу.
Включающийся насос (от сигнала, поступающего с реле давления) начинает нагнетать воду в систему водоснабжения и в накопительный бак. Когда давление в емкости достигнет отметки в 2.8 атмосфер – вновь сработает реле давления, только теперь – на выключение устройства.
После этого водоснабжение будет осуществляться из бака – воду в систему будет выталкивать сжатый воздух, давящий на мембрану.
Таким образом Вы сможете пользоваться водопроводом, даже если дома пропадет электроэнергия – поскольку гидроаккумулятор будет иметь ее определенный запас (само собой – ограниченный объемами емкости).
Когда давление внутри бака снизится ниже отметки в 1.5 атмосферы (т.е. определенное количество воды будет использовано) – реле давления вновь подаст сигнал на включение насоса.
Примерная схема размещения насосной станции, колодца и потребителей воды.
Снизу платформа подпирается поршнем – он поднимается под воздействием воды и будет выталкивать ее вверх. На платформе установлены две пружины: одна – большая (располагается над поршнем), вторая – маленькая (располагается в стороне от шарнира).
Обе они создают противодействие поршню, который поднимается снизу – воздействуя на платформу сверху. Растущее в системе давление, пересиливая сопротивление пружины – сначала большой, а затем – маленькой (когда большая уже начнет сжиматься).
После вступления в работу второй (маленькой) пружины платформе остается пройти (подняться) совсем небольшое расстояние, прежде чем насос выключится – это происходит после достижения определенной отметки.
1.2 Преимущества использования
Список преимуществ – следующий:
- полная автоматизация работы водопроводной системы;
- минимализация вреда от гидроударов (благодаря применению гидроаккумулятора);
- большой выбор моделей, с многообразием вариаций характеристик;
- компактность;
- постоянное поддержание стабильного давления в системе;
- возможность применения для того, чтобы создать водоснабжение как для дачи, так и для загородного дома.
Пример расположения насосной станции снаружи дома, возле колодца.
Наличие гидроаккумулятора, кстати, является достаточно важным положительным нюансом – поскольку существенно замедляется износ насоса, который не слишком хорошо переносит частые включения и выключения.
Как работает?
Особенности
Все производители утверждают, что насосные станции погружного типа имеют свои определенные особенности. К таковым относят:
- расстояние от насосной станции до колодца – около 20 метров, при этом минимальная глубина водосборного колодца – 4 метра;
- место установки зависит от типа оборудования. Станция может монтироваться непосредственно во внутреннюю часть колодца или устанавливаться за его пределами.
- при монтаже следует использовать только высокопрочный материал, который не поддается ржавлению или резкому падению температур. В особенности это касается платформы.
При использовании насосных станций пользователь может столкнуться со следующими неприятностями:
- насосная станция не закачивает воду из колодца – этот момент свидетельствует о том, что целостность системы нарушена. Также причиной отказа оборудования может стать неисправность механизма или понижение давления в одном из участков системы.
- в колодце перестала включаться насосная станция – это происходит тогда, когда часть системы повреждена. Причиной тому могут стать воздействия внутреннего типа или внешнего (резкое понижение температур).
Внимание! Не следует выполнять установку насосной станции в колодец в зимнее время года. это не позволит настроить систему на нормальный режим, да и низкие температуры окажут негативное влияние на функционал конструкции
Как выбрать?
При выборе необходимого оборудования следует делать акцент на мощностных характеристиках изделия.
Также стоит уделить максимум внимания техническим особенностям и функциональным характеристикам элемента.
При выборе насоса для колодца отдают предпочтение мелкогабаритным системам. А вот в случае с проведением водоснабжения, следует уделить более крупному и мощному оборудованию. Оно должно будет прослужить длительный период времени и обеспечить обитателей дома необходимыми объемами воды.
Перед покупкой стоит проконсультироваться у продавца консультанта, только он расскажет о пропускной способности изделия и о его технических возможностях. Также будет в разы проще отсеять все лишнее и получить уникальное приспособление для работы с водопроводом.
Виды
В зависимости от типа установки и метода контроля все насосные станции можно подразделить на три большие группы:
- насосная станция с погружным насосом для колодца – это прибор, которые отвечает высоким стандартам качества и имеет период эксплуатации в разы превышающий непосредственное погружение всей системы;
- погружная насосная станция для колодца с автоматикой – в данном случае работа происходит в автоматическом режиме. Нет необходимости постоянно регулировать включение и отключение системы. Все что требуется – это выставить необходимые показатели на корпусе с помощью специальных ручек и кнопок.
- канализационная насосная станция с сухим колодцем – в данном случае для установки потребуется воспользоваться услугами мастера. Только он сможет выполнить все монтажные работы без какого-либо труда и ошибок.
Установка
Чтобы выполнить монтаж установки насосного типа собственноручно, потребуется воспользоваться специальной схемой. Только наглядное представление позволит правильно расположить все элементы системы и не даст сформироваться непроходимым и труднодоступным системным отрезкам.
Очень важно тщательно следовать предложенной схеме. В будущем это поможет существенно упростить ремонт насосной станции в колодце
Как подключить?
Для правильного подключения насосной станции к колодцу следует использовать специально созданную инструкцию:
Предварительно используют стандартную схему подключения. В случае с индивидуальным подходом схему разрабатывают заново, основываясь на особенностях участка и самого колодца.
Ее могут устанавливать в подвале здания, в кессоне или в специально оборудованном помещении.
При выборе места, следует уделить внимание изоляции его от попадания прямых солнечных лучей и от воздействия низких температур. Все стыки следует тщательно промазать герметиком и соединить так плотно, чтобы получить полностью герметичную систему. При подключении насосной станции к абиссинскому колодцу часть водопровода, находящаяся на поверхности должна быть тщательно утеплена и защищена, а та, что находится внутри водного колодца в обязательном порядке должна состоять из обсадных деталей
При подключении насосной станции к абиссинскому колодцу часть водопровода, находящаяся на поверхности должна быть тщательно утеплена и защищена, а та, что находится внутри водного колодца в обязательном порядке должна состоять из обсадных деталей.
Что такое насосная станция?
Прежде чем приступать к подготовительному этапу, не мешает рассмотреть все элементы этого оборудования, узнать, чем оно отличается от обычного агрегата — насоса. Ответ на последний вопрос — более щадящий режим работы, он гарантирует больший срок службы. Но чтобы разобраться с тем, как функционирует оборудование, надо рассмотреть все устройства, из которых оно состоит.
Компоненты системы
В состав любой насосной станции входит комплекс элементов.
- Насос. Его единственная задача — перекачивание воды. Чаще в роли «главного героя» выступают агрегаты поверхностного типа, реже погружные, идеальные для скважин глубиной 40-70 м.
- Гидроаккумулятор. Это бак, но непростой. Внутренняя его часть разделена на две камеры эластичной мембраной. Одна из них, верхняя, предназначается для жидкости, другая — для воздуха.
- Блок управления. Его задача — обеспечить автоматическую работу насосной станции, включать либо отключать насос, когда давление в гидроаккумуляторе достигает определенного значения.
- Контрольные приборы. Главное устройство — реле с манометром, определяющим уровень давления в системе насосной станции. Оно устанавливается на гидроблок.
Если в хозяйстве есть гидроаккумулятор и насос достаточной мощности, то сомнений в целесообразности операции, как правило, не остается. Остальные элементы можно купить отдельно, так как цена их не так высока. Мастеру только нужно предварительно узнать, как собрать насосную станцию, какие особенности есть у этой работы.
Принцип работы и плюсы станции
Перед тем как собрать насосную станцию, не мешает познакомиться с тем, как она функционирует. Работа происходит циклами, которые включают две этапа.
- Включается насос, который поднимает воду из скважины либо колодца. Жидкость следует в гидроаккумулятор, где собирается до того момента, пока давление не превысит верхний порог. Когда это происходит, реле давления прекращает подачу воды, отключая двигатель насоса. Станция переходит в ждущий режим.
- После открытия крана, или начала работы бытовой техники, потребляющей воду, жидкость начинает поступать из гидроаккумулятора. Когда давление в емкости достигает нижнего порога, реле снова запускает насос, который тут же возобновляет подачу воды из источника.
Кажется, что относительно компактная система не имеет недостатков, а достоинства ее сомнений не вызывают. К ним относится:
полностью автоматическая работа, продлевающая срок службы приборов;
максимальная эффективность такой «принудительной» системы водоснабжения;
отсутствие любых серьезных проблем — с напором, со стабильностью подачи воды;
повышенная безопасность: как трубопроводов, бытовой техники, так и самого оборудования;
возможность всегда иметь некоторый запас воды, обеспечить ее подачу во время отключения электричества.
Если рассматривать преимущества самостоятельной сборки такого комплекта, то надо отметить еще один немаловажный плюс. Это хороший шанс поместить станцию в сравнительно тесное помещение, так как разместить элементы относительно друг друга можно по своему усмотрению.
Эта насосная система универсальна. Ее можно встроить в магистральный водопровод в том случае, если напор в нем оставляет желать лучшего. Такая проблема с падением давления нередко встречается в дачных, коттеджных поселках, а также в сельской местности.
Основные правила эксплуатации
Чтобы насосная станция служила в течение длительного времени, нужно соблюдать все правила эксплуатации. Рекомендуется регулярно проводить ее техническое обслуживание, проверять состояние узлов и деталей. Важную роль играет своевременное очищение фильтра грубой очистки.
После долговременного простоя, который на дачных участках как раз приходится на зимнее время, нужно проверить давление в соответствующем отсеке гидроаккумулятора, а при необходимости — подкачать воздух. Если станция используется только в летнее время, то до наступления первых заморозков из нее нужно слить воду.
Критерии выбора элементов для насосной станции
1. Производительность насоса
Одним из основных критериев при выборе насосной станции является его производительность, которая должна соответствовать потребностям потребителя. Производительность насоса определяется количеством воды, которую он может перекачать за единицу времени. К примеру, для дачи или загородного дома с небольшим количеством потребителей достаточно насоса с производительностью 3-5 литров в минуту, а для многоэтажных зданий следует выбирать насосную станцию с более высокой производительностью.
2. Мощность и электропитание
При выборе элементов насосной станции также нужно учитывать мощность насоса и требования к электропитанию. Мощность насоса зависит от производительности и глубины забора воды. Чем больше глубина забора, тем мощнее должен быть насос. Требования к электропитанию касаются напряжения и частоты сети, которые должны соответствовать техническим характеристикам насосной станции.
3. Качество материалов
При выборе насосной станции следует обращать внимание на качество материалов, из которых она изготовлена
Это важно для обеспечения долговечности и надежности работы насоса. Для насосных станций используются различные материалы — от пластика до нержавеющей стали
Нержавеющая сталь является наиболее прочным и долговечным материалом, который рекомендуется для использования в условиях высоких нагрузок
Для насосных станций используются различные материалы — от пластика до нержавеющей стали. Нержавеющая сталь является наиболее прочным и долговечным материалом, который рекомендуется для использования в условиях высоких нагрузок.
4. Дополнительные функции и возможности
При выборе насосной станции стоит также обратить внимание на наличие дополнительных функций и возможностей, которые могут пригодиться в повседневной эксплуатации. Например, это может быть функция автоматического выключения насоса при отсутствии воды или возможность регулирования давления в системе
Также можно выбрать насосную станцию с дополнительным набором аксессуаров, таких как шланги, крепления и т.д.
| Критерии выбора | Примерыэлементов |
|---|---|
| Производительность | Насос с производительностью3-5 л/мин, насосная станциядля многоэтажного здания |
| Мощность и электропитание | Насос с требованиямик электропитанию220 В, 50 Гц, мощность 750 Вт |
| Качество материалов | Насос из нержавеющей стали |
| Дополнительные функции и возможности | Насосная станцияс функцией автоматическоговыключения и набором аксессуаров |
Устройство и принцип работы гидроаккумулятора
Стартовый ток насоса превышает рабочий в 3-5 раз и оказывает разрушительное действие на его конструкцию. Поэтому ресурс насоса зависит от количества включений. Чтобы уменьшить их в систему обязательно устанавливают мембранный гидроаккумулятор.
В системе водоснабжения дома он выполняет следующие функции:
- Предохраняет насос от износа и повышает срок его эксплуатации – благодаря запасу жидкости в мембранном отсеке количество включений агрегата значительно снижается.
- Поддерживает в водопроводе постоянное давление и предохраняет от перепадов напора.
- Исключает появление гидроударов в системе, разрушительно действующих на подключенные приборы и трубопроводную арматуру.
- Обеспечивает некоторый запас воды на случай отключения электропитания.
Прибор представляет собой герметичный сосуд, внутренний объем которого разделен эластичной мембраной на две емкости. Одна из них заполняется воздухом, а вторая предназначена для накачивания воды.
Находящийся под давлением воздух в гидробаке выдавливает воду и некоторое время поддерживает напор даже при отсутствии электричества
Работает гидробак следующим образом. Вода нагнетается в эластичную емкость до достижения верхнего порога давления. Затем насос отключается.
Напор в системе поддерживается за счет воздушной прослойки в гидроаккумуляторе, уплотненный воздух играет роль демпфера. Когда объем воды уменьшается (расходуется потребителями), и давление доходит до нижней заданной границы – снова включается насос и наполняет гидробак водой.
Выбирают гидроаккумулятор на основании расчетов, в которых учитывают число проживающих, количество точек потребления воды, максимально допустимое число включений насоса и его мощность, требуемое давление в системе.
Недостаточный рабочий объем бака приведет к постоянному включению насоса и его износу. Емкость с запасом грозит застоем воды и снижением ее качества, вредным воздействием на внутреннюю поверхность мембраны.
Галерея изображений
Фото из
Гидроаккумулятор в схемах насосных станций
Гидроаккумулятор для системы объемом до 150 л
Горизонтально ориентированные гидроаккумуляторы
Вертикальный гидробак в системе водоснабжения
Как произвести тестовый запуск
Главное условие при этом – заполнение насосной станции водой, включая и все магистрали, а также гидроаккумулятор. Пуск воды в устройство происходит через заливное отверстие. Включение питания и запуск двигателя выполняется после того, как были открыты запорные вентили. После этого вода постепенно заполняет напорный трубопровод. Это нужно для того, чтобы вытеснить весь воздух из него. В результате происходит повышение давления. Как правило, этот параметр может принимать значения из диапазона от 1,5 до 3 атмосфер, по достижении предельной отметки оборудование отключается.
Таким образом, эффективную работу подобной техники обеспечивает не только правильный выбор модели, подходящей для эксплуатации в определенных условиях, но также и грамотное подключение. А для этого сначала решается, где будет устанавливаться техника, после чего организуется герметичное соединение оборудования с внутренним и наружным трубопроводом.
