Как работает насосная станция Джамбо

Насосные станции для частного дома Джилекс Джамбо

Для обеспечения водой дачи или дома можно использовать различные насосы Джилекс «Джамбо».

Они бывают разных моделей, рассмотрим некоторые из них, их устройство, принцип работы и особенности монтажа.

Для начала уточним, что компания «Джилекс» российская, она занимается в основном производством и разработкой разных устройств для обеспечения водоснабжения зданий и помещений различных направлений.

Такие разработки с легкостью могут обеспечить доступ воды со степенью комфорта, не уступающей городским квартирам. Также, такое устройства можно применять для перекачки других жидкостей или полива огорода, приусадебного участка.

Устройство установки

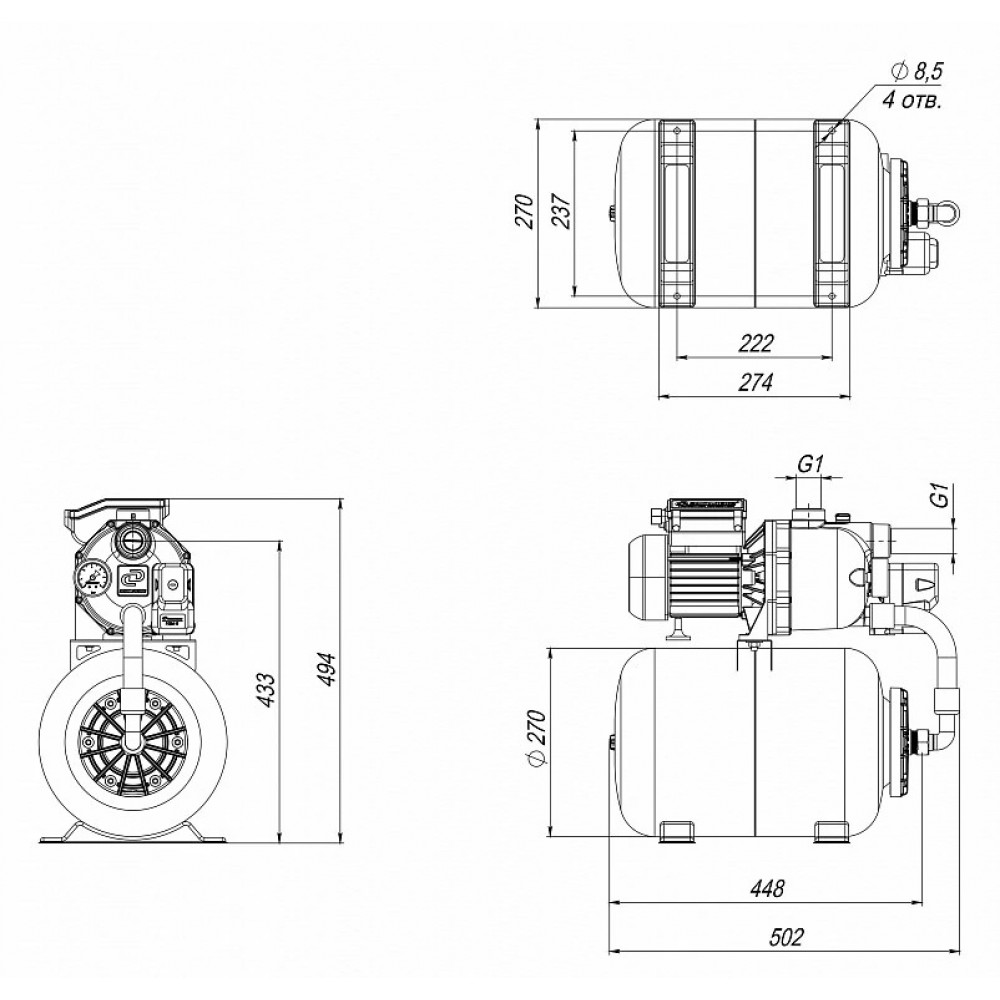

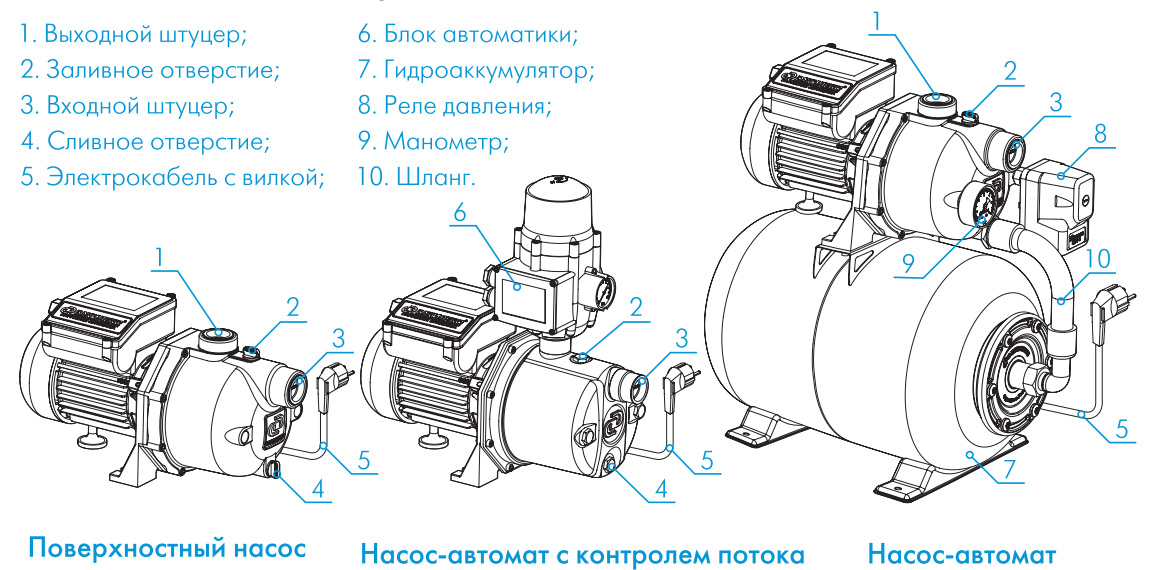

Устройство насосной станции Джилекс ДжамбоЛюбая из станций состоит из нескольких агрегатов и узлов:

• водяной насос с инжектором, предназначенный для подачи воды из какого-либо источника;
• бак объемом 20 литров и больше, в зависимости от модели, для накопления воды;
• специальное устройство, необходимое для включения или отключения насоса;
• устройство для контроля уровня давления в системе водоснабжения манометр. Насос создается полностью герметичным, это исключает попадание воды на электрические детали устройства.

Корпус для крыльчатки ротора выпускается в трех модификациях с разной маркировкой:

1. Маркировка «Н» означает, что при производстве использовалась нержавеющая сталь.
2. Маркировка «П» означает, что при производстве использовался стеклонаполненный полипропилен.
3. Маркировка «Ч» означает, что использовали чугун.

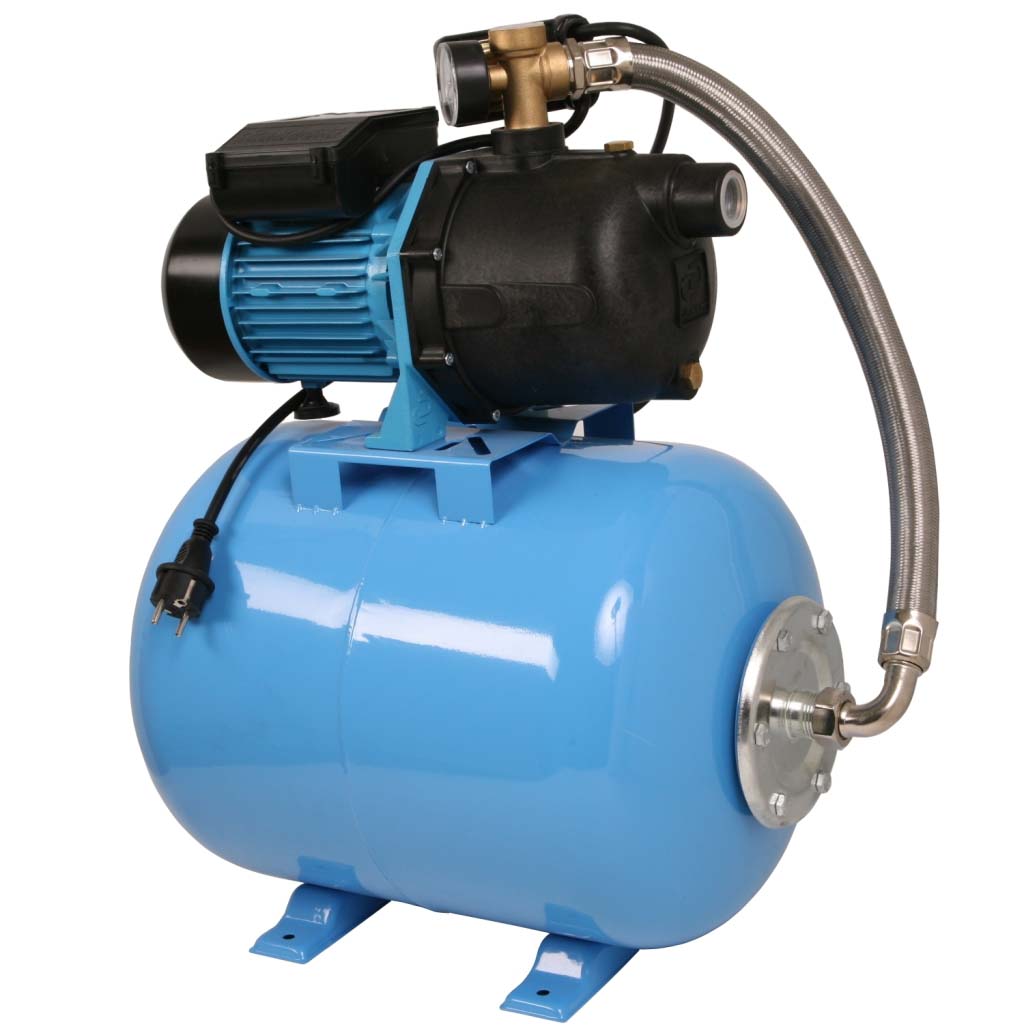

Насосная станция Джилекс Джамбо 70/50 Н-24 НСаму крыльчатку производят из пластика, устойчивого к воде, крепкого и отлично сопротивляющегося к истиранию абразивными частичками, которые могут находиться в воде в виде песка.

Бак для накопления воды производится из стали высокого качества, которая выдерживает высокое давление.

С одной из сторон у него имеется ниппель, при помощи которого появляется возможность создания необходимого давления.

Порядок действий при настройке и регулировке насосной станции своими руками описывается в этой статье.

Работа оборудования

В выключенном состоянии он закрыт, а при запуске открывается, и вода начинает поступать в расширительный бак.

При открытии сантехнического оборудования, к примеру, смесителя раковины вода под давлением устремляется в трубы и вытекает из него.

После закрытия, насос будет работать, пока накопительный бак не заполнится полностью, далее он автоматически выключится.

Таким образом, станция Джамбо гарантирует постоянную бесперебойную подачу воды.

Создано большой количество модификаций таких станций, некоторые из них:

• Насосная станция Джилекс Джамбо 60-35-П24Джилекс Джамбо 60-35-П24;
• Джамбо 75 н 5 н;
• Джамбо 60-35;
• Джамбо 75 н 24 и т. д.

Наибольшей популярностью пользуется станция Джилекс Джамбо 60-35-П24.

Все сборки данной модели отличаются по мощности и способности подачи воды с какой-либо глубины. Самые популярные из этой серии НС Джамбо 60/35 Ч-24. Расшифруем.

«НС» означает, насосная станция. 60- максимальная скорость подачи воды, если точнее 60 л. в мин. 35 напор столба воды, точнее, эта модель может доставить воду на расстояние 35 метров. «Ч» означает материал, из которого сделан корпус насоса, в данном случае чугун. 24 объем бака, обозначается в литрах.

Монтаж

Схема подключения насосной станции Джилекс Джамбо. (Для увеличения нажмите)Самый огромный плюс — это возможность установки станции своими силами, без помощи специалистов.

Установлены определенные нормы монтажа.

Для начала, к месту присоединения водопроводной трубы присоединяется обратный клапан, про него было написано ранее, он при включении пропускает воду в трубы.

Замечание специалиста: при использовании колодца или открытого водоема, обратный клапан монтируется на конце трубы, а в скважинах таким способом прикрепления пользуются только при наличии обсадной трубы.

Смотрите видео, в котором специалист подробно описывает устройство и особенности работы насосной станции 60/35П-24:

Лучшие насосы для повышения давления воды

Электронасос для повышения давления воды применяется в квартирах, частных домах, бассейнах, дачных участках и т.д. Устройство включается и выключается автоматически, режим его работы зависит от текущего давления в трубах. У каждого блока свои пороги. В обзоре представлены лучшие модели с точки зрения соотношения цены и качества, а также на основе отзывов покупателей.

Jemix W15GR-10 A

Малая герметизирующая установка для бытового использования. Его производительность порядка 3 м3 / ч, напор 15 м. Это хорошие показатели для малогабаритной квартирной помпы. Аппарат справляется с низким давлением (от 0,3 бар), включается и выключается автоматически. Внутренние лопасти насоса надежно собраны и покрыты антикоррозийным составом.

По отзывам, при хорошем качестве воды насос работает без ремонта около 10-12 лет. Jemix W15GR-10 A легко установить самостоятельно, даже если у вас нет специальных навыков.

Достоинство

• Во время работы не издает много шума;
• Маленький размер;
• Устойчивость к коррозии;
• Есть защита от перегрева.

Растрескивание

• Устанавливается горизонтально;
• Дорогой ремонт.

Широко доступных запчастей нет, их нужно заказывать заранее. При установке на горячую воду датчик давления не срабатывает должным образом, иногда «на холостом ходу.

Grundfos UPA 15-90

Недорогой отечественный насос датской разработки заключен в надежный корпус из нержавеющей стали, внутренние детали — из чугуна. Устройство оснащено небольшим мотором средней мощности (900 Вт), который работает практически бесшумно. Внутри установлен датчик давления, который работает без перебоев. Устройство подходит как для горячей, так и для холодной воды

Важно, чтобы жидкость, протекающая через насос, была чистой

Агрегат работает в автоматическом или ручном режиме, есть предохранители от перегрева и резких скачков напряжения. Пользователи отмечают, что устройство потребляет мало электроэнергии (около 0,12 кВт).

Достоинство

• Тихая работа;
• Защита от износа;
• Компактный;
• Малый вес;
• Простота установки, разборки.

Растрескивание

• Неудобный ручной режим.
• Корпус плохо защищен от внешней влаги.

Устройство имеет малую мощность, подходит для использования в многоквартирных домах и дачных участках. Хорошо работает с газовым водонагревателем или водонагревателем. Корпус недостаточно герметичен, возможен разрыв из-за образования конденсата.

Aquario AC 159-160A

Стандартный электронасос мощностью 900 Вт и напором 20 м, имеет небольшие габариты и вес около 4 кг. Устройство удобно собирать, легко использовать и при необходимости легко разобрать. «Внутренности» насоса выполнены из качественных материалов, покрытых защитным составом. Это придает устройству универсальность: его можно использовать практически для любого качества воды.

Достоинство

• Защита от коррозии;
• Тихая работа;
• Запасные части в наличии;
• Легко собрать самостоятельно.

Растрескивание

• Малая мощность;
• Корпус сделан из некачественного пластика.

Wilo PB-088EA

Небольшой электрический насос гарантирует хороший напор в трубах с горячей или холодной водой. Но в устройстве нет защиты от перегрева, поэтому возможна поломка из-за слишком горячей воды. Вход и выход осадка обработаны защитным покрытием, поэтому установка может быть установлена ​​не только для улучшения давления в системе водоснабжения, но и для откачки воды из колодца, пруда или озера. Покупатели часто используют прибор в приусадебных участках.

Насос имеет большую мощность, чем некоторые ожидают — 1300 Вт, напор — до 25 М. Внутри находятся 2 датчика давления, поэтому в автоматическом режиме устройство работает без перебоев.

Достоинство

• Хорошая мощность;
• Компактный вес и габариты;
• Отсутствие вибрации при работе;
• Высокая максимальная температура воды;
• Долгий срок службы (по отзывам);
• Датчик давления срабатывает четко.

Растрескивание

Нет защиты от перегрева.

Агрегат может выдерживать высокие температуры воды, но важно, чтобы он был приемлемой жесткости, иначе на лопастях насоса скопятся отложения и они сломаются

Как работает

Состоит оборудование из насоса (тип — любой подходящий под ваши условия), емкости для хранения запаса воды и датчиков контроля. Уровень комфортности системы во многом определяется типом используемого резервуара. Он бывает :

• с накопительными баками;
• с гидроаккумуляторами.

Накопительный бак —  обычная емкость, в которой уровень воды контролируется поплавком. Повышается уровень, насос выключается, понижается — включается. Но такая система обеспечивает очень низкое давление. Оно зависит от перепада высот, который вам удалось обеспечить. Из-за низкого давления нагревателями и другой бытовой техникой пользоваться  невозможно. Хотя, если установить ее достаточно высоко, можно создать перепад высот достаточный для того чтобы принять душ. Вторая неприятная деталь использования такого бака — при неисправности поплавкового механизма есть реальная угроза залить дом. Эта проблема решается — устанавливается отводящий патрубок, но система все равно недостаточно надежна.

Мембранный бак для насосной станции в разрезе

Более современные модификации насосных станций используют гидроаккумуляторы. Они позволяют создавать и поддерживать стабильное давление. Такая система также позволяет реже включать подкачку, что продлевает срок эксплуатации оборудования.

Гидроаккумуляторы в насосных станциях — это баки мембранного типа. В нем емкость поделена на два сектора эластичной мембраной. В одной части содержится газ (изначально он находится под каким -то давлением), во вторую закачивается вода.  Также есть датчик, контролирующий давление. На нем выставляется верхний и нижний предел давления.

При закачке воды  мембрана в баке растягивается, сжимая газ и создавая еще большее давление. При достижении верхнего порога, установленного на датчике, насос отключается. В баке с водой при этом тоже создано определенное давление. Если где-то открыт кран, вода с хорошим напором  подается в точку раздачи. Объем воды уменьшается, снижается напор на мембрану. При достижении нижнего порогового значения срабатывает реле, включается насос, снова его повышая.

Эта система позволяет поддерживать стабильный напор независимо от того, сколько кранов открыто. Потому при установке оборудования с мембранным водяным баком можно  использовать водонагреватели любого типа, а также автоматические стиральные машины и другую бытовую технику, предъявляющую требования по давлению воды.

Выбор мембранного бака со знанием дела

Гидробак – ёмкость, основным рабочим органом которой является мембрана. От её качества зависит, сколько времени прослужит устройство от момента подключения до первого ремонта.

Лучшими считаются изделия из пищевой (изобутированной) резины. Металл корпуса изделия важен только для расширительных баков. Там же, где вода содержится в груше, характеристики металла не имеют решающего значения.

Если не обратить особого внимания на толщину фланца вашего приобретения, то уже через год-полтора, а не через 10-15 лет, как вы планируете, придется покупать совершенно новое устройство или, в лучшем случае, менять сам фланец

Особое внимание при выборе устройства стоит сосредоточить на фланце, который, как правило, изготавливают из оцинкованного металла. Толщина этого металла очень важна

При его толщине всего в 1 мм срок эксплуатации изделия составит не больше 1,5 года, так как в металле фланца непременно образуется прореха, которая выведет из строя всё устройство

При его толщине всего в 1 мм срок эксплуатации изделия составит не больше 1,5 года, так как в металле фланца непременно образуется прореха, которая выведет из строя всё устройство.

При этом гарантия на бак составляет всего-то год при заявленном сроке эксплуатации в 10-15 лет. Так что дыра появится как раз после истечения гарантийного срока. И запаять или заварить тонкий металл будет невозможно. Можно, конечно, попытаться отыскать новый фланец, но, скорее всего, понадобится новый бак.

Чтобы избежать подобных напастей, следует искать бак, фланец которого сделан из нержавейки или из толстой оцинковки.

Устройство и принцип работы Джамбо

Насосные станции подобного типа имеют в составе следующие комплектующие и узлы:

• Насос водяной, оснащенный электромотором для подачи воды из любого источника;
• Бак накопительный вместимостью от 20 литров;
• Устройство релейного типа для включения/выключения насоса в зависимости от уровня давления воды в баке;
• Манометр.

Полностью герметичная конструкция исключает попадание влаги на электрические узлы и приборы. Выбирая насосные станции Джамбо, необходимо помнить о маркировке корпуса, указывающей на материал изготовления:

1. Н – корпус выполнен из нержавейки;
2. П – полипропиленовый материал со стеклонаполнением;
3. Ч – чугунный сплав.

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Крыльчатка приборов производится из упрочненного пластика, устойчивого к влаге, неподверженного истиранию и обладающему свойством сопротивления агрессивным соединениям, находящимся в водном потоке. Бак конструкции выдерживает значительное давление воды, а посредством ниппеля, расположенного сбоку, возможно нагнетание давления воздуха.

Принцип работы насосных станций Джамбо прост:

• Водоприемная часть конструкции оснащена обратным клапаном, создающим столб воды и не позволяющим вытекать потоку обратно в колодец. Нерабочее закрытое состояние перемежается рабочим открытым, когда вода из источника наполняет накопительный бак;
• Как только открывается смеситель в доме/кране полива, вода поступает по трубам под давлением и вытекает из крана;
• По мере уменьшения количества жидкости и давления, включается насос конструкции, и насос закачивает необходимый объем воды в бак;
• После закрытия крана прибор не останавливается до тех пор, пока бак не заполнится до положенного уровня, затем автоматически выключается;
• При наступлении аварийной ситуации и невозможности поступления жидкости в систему, агрегат также отключается автоматически до полного устранения неполадок.

Устройство и рабочий принцип насосной станции

Любая перекачивающая станция имеет ключевую и вспомогательную комплектацию. Система включает:

• насос поверхностного типа;
• гидробак;
• систему автоматики.

Рассматриваемое оборудование способно перекачивать мутную воду, в отличии от моделей ведущих производителей. Насос самовсасывающий, с вмонтированным эжектором, поднимает воду с глубины до девяти метров. На оголовке поставлен и фильтр. Мотор очень сильный, автоматическое управление включением, предполагается контроль уровня и давления. Станция насосная Джилекс герметична, мотор защищенный от влаги. Материал корпуса крыльчатки:

• нержавейка – «Н»;
• чугун – «Ч»;
• стеклонаполненный пропилен «П».

Всасывающий трубопровод насоса опускается в водный слой на 30 см над нижним горизонтом. На патрубке насоса поставлен клапан обратный и труба всегда под заливом. Насос включается при недостаточном давлении в мембранном баке. Настройка диапазона давления происходит на производстве. Бак мембранный, двухкамерный, противодавление создается воздухом. В результате станция насосная Джамбо обеспечивает водо подачу в пару точек, в зависимости от продуктивности.

Положительные качества станции Джилекс:

• малые токи пуска;
• нет гидравлического удара когда включается насос;
• защита от скачков напряжения;
• малые нагрузки механического свойства;
• исключение сухого хода.

Минусом является сложный монтаж, и при проведении ремонта бывает требуется полный разбор насоса. Мощный насос с работоспособностью 70 л/мин работает шумно, пользователи советуют делать звукоизоляцию помещения.

Как подобрать

Нормальное обеспечение водой дома, дачи или бани возможно только при правильном подборе всех параметров. А выбрать нужно:

• тип и производительность насоса;
• размеры гидроаккумулятора;

• место расположения.

Прежде всего, нужно узнать, достаточно ли быстро прибывает вода в колодец или скважину. Если дебет колодца или скважины меньше 1,7 м3/час (количество поступающей воды за один час), требуемое давление обеспечить не удастся. Оборудование рассчитано на более высокую производительность.

Подбор типа насоса

Один из самых сложных и ответственных этапов — выбор насоса. Он должен создавать достаточное давление, чтобы поднять воду на необходимую высоту. При этом его производительность должна обеспечивать потребности в воде, но в то же время, не должна превышать мощности скважины или колодца.

В насосных станциях используют самовсасывающие насосы вихревого и центробежного типа. И те и другие могут быть в моноблочном или консольном исполнении. Но такие насосы могут поднимать воду с относительно небольшой глубины:

• насос со встроенным инжектором обеспечит подачу с глубины 8-9 метров;
• нормально всасывающий с глубины 7-8 метров.

Если подавать воду нужно с большей глубины, необходимо будет использовать погружной насос. Его покупают, и на его основе собирают насосную станцию, второй выход — поставить агрегат с выносным инжектором.

Насос — один из главных компонентов системы

При использовании выносного инжектора поднять воду можно будет с глубины порядка 42 метров, но КПД системы получается невысоким, а затраты электроэнергии гораздо выше — работают по сути два насоса одновременно. Но иногда это — лучший выход.

Система с погружным насосом при большой глубине колодца будет самым лучшим вариантом. Она эффективна и «тянет» немного энергии. Единственный нюанс: погружное оборудование достаточно чувствительно к чистоте воды. Чтобы внутрь не попадал песок ил и другие посторонние частицы, на входной патрубок насоса  устанавливают специальную сетку-фильтр.

https://youtube.com/watch?v=p1twcgiduZg

Выбор мощности

Производительность подбирают из учета максимального расхода воды. Прикиньте, сколько одновременно может быть открыто кранов, посчитайте, объем воды, который через них уходит. Это и будет требуемая мощность насоса. Вообще, этот параметр лучше брать с запасом, так как работа на пределе резко сокращает «жизнь» оборудования.

В среднем, для семьи из 3-4 человек расход составляет 2-4 м3/час, соответственно выбирается и оборудование.

Выбор объема гидроаккумулятора

Вообще, желательно устанавливать как можно более объемный бак. Это обеспечит более редкое включение насоса. Ведь, чем реже он включается, тем дольше будет служить: пусковые токи на мотор действуют разрушительно. С другой стороны, большой гидроаккумулятор нужно где-то устанавливать, а еще он стоит приличных денег. Зато при отключении электропитания у вас в системе будет запас воды, равный объему вашего бака.

Чем больше бак для воды, тем реже включаться будет насос

Только будьте внимательны. Есть мембранные расширительные бачки для газовых котлов. Они стоят намного дешевле, но делают воду непригодной для питья. Да и не рассчитаны они на работу с жидкостью, так что скоро выйдут из строя.

Подобрав все эти компоненты, можете приступать к выбору насосной станции, которая будет удовлетворять вашим требованиям.

Модельный ряд насосных станций Джамбо

Джилекс Джамбо 60-35-П24

Все агрегаты данной марки различаются мощностью и способностью подачи воды с определенной глубины в вертикальном и  горизонтальном направлении. Рассмотрим наиболее популярные варианты станций.

Стоит обратить внимание на маркировку, например НС Джамбо 60/35 Ч-24:

1. НС – насосная станция.
2. 60 – максимальный уровень подачи воды, то есть — 60 литров за минуту.
3. 35 – максимальный напор столба воды, то есть —  станция может доставить воду на расстояние 35 метров.
4. Ч – чугун, материал корпуса насоса (см. выше).
5. 24 – объем наполнительного бака в литрах, в данном случае 24 литра.

НС Джамбо 60/35

Данный агрегат является автоматической насосной станцией, которая предназначена для организации локального водоснабжения в частных домах и дачах с постоянным давлением. С ее помощью можно осуществлять перекачку воды и полив приусадебного участка. Основные характеристики приведены выше, поэтому остановимся на других особенностях данной модели.

Насосная станция Джамбо 60-35

Устройство способно выкачивать воду из источника  глубиной до 9 метров, при этом температура жидкости должна быть в пределах от +1 до +50 . Мощность агрегата составляет 600 ватт.

Преимуществами данной модели являются:

• Автоматическая система управления давлением воды.
• Бесперебойная система водоснабжения.
• Небольшой уровень потребления электроэнергии из-за невысокой мощности.
• Защитное устройство при перегреве двигателя насоса.
• Надежность и долговечность.
• Небольшая цена – около 6 тысяч рублей.

Основная область применения станции Джамбо 60/35 – водоснабжение в частных домах или дачах из источника не глубже девяти метров.

Станция Джамбо 70/50

Бытовая насосная станция Джамбо 70 50 используется для организации водоснабжения в жилых домах, коттеджах и дачах. Мощность насоса составляет 1100 ватт, что позволяет создавать сравнительно большой напор и доставлять воду на большее расстояние. Емкость гидроаккумулятора также равна 24 литрам.

Станция Джамбо 70/50

Водяной насос имеет в составе встроенный эжектор, корпус может производиться из трех разных материалов – чугуна, стеклонаполненного полипропилена и нержавеющей стали.

Особенности модели 70/50:

• Возможность создания системы водоснабжения с постоянным давлением.
• Плавный запуск двигателя насоса сберегает основные детали станции и исключает возможность появления гидравлического удара.
• Автоматическая защита от перепадов напряжения сети.
• Использование современных износостойких материалов увеличивает надежность частей агрегата и продляет срок службы.
• Сравнительно небольшая цена – от 7 тысяч рублей.

Несмотря на большую мощность данная модель более приемлема в жилых помещениях и даже объектах промышленности и сельского хозяйства.

Станция Джилекс Джамбо 50/28

Станция используется для подачи питьевой воды в жилые помещения дач и домов.

Станция Джилекс Джамбо 50/28

Технические характеристики данного изделия:

1. Потребляемая мощность – 500 ватт.
2. Емкость накопительного бака – 24 литра.
3. Возможность подъема воды из вертикального источника – до 9 метров.
4. Пропускная способность станции составляет  до трех кубических метров воды за один час.
5. Средняя цена – 3600 рублей.

Автоматическая станция 50/28 марки Джамбо является самой простой, экономичной и дешевой моделью. Основное ее предназначение – водоснабжение небольших домов, дач от  источника воды, который расположен  не далее 28 метров от помещения, где она установлена. По составу данная модель практически не отличается от других образцов модельного ряда компании Джилекс, при этом потребляет меньше электроэнергии.

Рекомендации по выбору насосной станции для дома и дачи

При выборе насосной станции для дома или дачи необходимо учесть ряд факторов, чтобы удовлетворить потребности водоснабжения и обеспечить эффективную работу системы

Важно оценить объем потребляемой воды, а также учесть особенности гидрогеологических условий и оснащенность дома или дачи санитарно-техническими приборами

Одним из главных критериев при выборе насосной станции является производительность. Она определяется объемом воды, которую насосная станция способна подать за определенный промежуток времени. Необходимо учесть не только количество жильцов, но и наличие садового участка или бассейна, требующих дополнительного водоснабжения.

Особое внимание следует обратить на максимальное рабочее давление насосной станции. Оно должно быть достаточным для обеспечения нормального функционирования санитарно-технических приборов

Также необходимо оценить глубину забора воды и дистанцию до ее потребителя, чтобы выбрать насосную станцию с соответствующими характеристиками и достаточной мощностью.

Помимо этого, при выборе насосной станции стоит обратить внимание на следующие параметры:

Параметр
Рекомендации
Материал корпуса насосной станции
Для долговечной работы рекомендуется выбирать насосные станции с корпусами из нержавеющей стали или высокопрочного пластика.
Наличие автоматического управления
Автоматическое управление позволяет контролировать работу насосной станции без необходимости постоянного присутствия владельца.
Уровень шума
Если насосная станция будет установлена недалеко от жилых помещений, рекомендуется выбрать модель с минимальным уровнем шума.
Гарантийный срок
При выборе насосной станции следует обратить внимание на гарантийный срок, чтобы быть уверенным в качестве и надежности оборудования.

Приобретение насосной станции для дома или дачи – это ответственный шаг, который требует учета всех факторов и особенностей водоснабжения. Следуя рекомендациям, можно выбрать насосную станцию, которая будет идеально подходить для конкретных потребностей и обеспечит надежное и комфортное водоснабжение.

Насосная станция Джилекс Джамбо – основные модели

В серию Jumbo входит несколько моделей, различающихся характеристиками и производительностью. Кроме того, каждая из моделей имеет пару модификаций.

Основной состав сериала выглядит так:

• Автоматическая помпа Jumbo 50/28 Ч-18 с гидроаккумулятором 18 л.;
• Три модификации Джилекс Джамбо 60/35 П-24 (с двигателем в пластиковом корпусе), Джилекс Джамбо 60/35 Ч-24 (чугунный картер) и Джилекс Джамбо 60/35 Н-24 (с а-ля, крышка из нержавеющей стали);
• Автоматический насос Jumbo 70/50 P-24 (корпус мотора из технополимера и гидроаккумулятор на 24 литра), Jileks Jumbo 70/50 Ch-24 (чугунный корпус) и вариант автоматического насоса с мотором Jumbo 70 / нержавеющая сталь 50 N- 24).

В название каждой модели входит ряд символов, обозначающих основные технические характеристики устройства. Так, например, в названии автоматической помпы Jileks Jumbo 70/50 P-50:

• «Джамбо» означает серию;
• 70 — максимальный расход, л / мин;
• 50 — Напор максимальный, метр;
• П — материал корпуса, «технический пластик”;
• 50 — объем аккумулятора;

Центробежные насосы Jumbo

Насос автомат Джилекс Джамбо 50

Автоматический электронасос Джилекс Джамбо 50 поставляется в двух вариантах корпуса: чугунный (П) и специальный технополимер (П). В этом основное отличие изменений модели.

Основные технические характеристики насосной станции следующие:

• производительность устройства 50 литров воды в минуту;
• максимальная высота, на которой поддерживается давление — 28-30 метров;
• рабочая мощность насоса — 500 Вт;
• вес — 15 кг;
• объем гидроаккумулятора в зависимости от модификации 18/24 литра.

Насос без переходников подключается к трубке диаметром до 1 дюйма. Корпус устройства имеет порошковое покрытие, а все соединения герметичны для защиты электрических компонентов.

Насос автомат Джилекс Джамбо 60

Насосная конструкция станка Jumbo 60/35 P-24 и его модификаций обеспечивает большую производительность. Корпус устройства может быть выполнен из нержавеющей стали, чугуна или полимерных компаундов, что обозначено в маркировке буквами «H», «H», «P». К насосу подключается 1-дюймовый канал подачи воды.

Тактико-технические характеристики Jilex Jumbo 60 35/45:

• объем перекачиваемой воды за минуту — 60 литров;
• высота подъема водных масс в зависимости от модификации — 35 или 45 метров;
• мощность модели — 600 Вт;
• весит устройство 12,1 кг (в пластиковом корпусе);
• емкость гидроаккумулятора 24 литра.

Эта серия поставляется с резервуаром для хранения или без него. Пластиковая модель почти в 1,5 раза легче модели Jumbo 50

Но этот материал очень чувствителен к механическим воздействиям, поэтому его нужно устанавливать очень осторожно

Технические характеристики поверхностного насоса Джилекс Джамбо 70 50 н

Корпус насоса машины Jumbo 70 50 p 24 изготовлен из полиэтилена. В модификации насоса станка Джамбо 70 50 ч 24 использован чугунный корпус. Также доступен с нержавеющей сталью. Эта модель самая производительная из серии. Всасывает воду с глубины до 9 метров.

Устройство имеет следующие показатели производительности:

• максимальный расход воды достигает 70 литров в минуту;
• насос используется для откачки воды с глубины 50 метров и выше;
• мощность механизма 1,1 кВт;
• вес насоса — 14 кг;
• гидравлический бак вмещает 24 литра воды.

Насосная станция Jileks Jumbo 70 предназначена для воды с температурой от 1 до 35 градусов. Агрегат оборудован системой охлаждения, предотвращающей термическое повреждение двигателя.

Правила запуска и настройки оборудования

Перед первым запуском насосного оборудования сначала необходимо подготовить гидроаккумулятор, поскольку от правильно подобранного давления в нем зависит стабильность работы всей системы водоснабжения. Высокий показатель давления в баке будет провоцировать частое включение и выключение агрегата, что не лучшим образом скажется на его долговечности. Если в воздушной камере бака будет заниженное давление, то это приведет к чрезмерному растяжению резиновой груши водой, и она выйдет из строя.

Гидробак подготавливается следующим образом. Прежде, чем накачать воздух в бак, убедитесь, что груша, находящаяся внутри него, пустая. Далее, проверьте автомобильным манометром давление в баке. Как правило, новые баки закачиваются воздухом на заводе. Гидробаки до 25 л должны иметь давление в пределах 1,4-1,7 бар. В емкостях на 50-100 литров давление воздуха должно быть в диапазоне от 1,7 до 1,9 бар.

Первый запуск станции

Чтобы правильно произвести первый запуск насосной станции, поэтапно осуществите следующие действия.

1. Выкрутите пробку, закрывающую отверстие для воды, находящуюся на корпусе агрегата. На некоторых аппаратах вместо пробки может находиться вентиль. Его следует открыть.
2. Далее, заполните всасывающую трубу и насос водой. Прекратить лить жидкость следует, когда она начнет вытекать из отверстия для залива.
3. Когда всасывающая труба будет заполнена, закройте отверстие пробкой (перекройте вентиль)
4. Подсоедините станцию к электросети и включите ее.
5. Для удаления оставшегося воздуха из оборудования следует приоткрыть кран в ближайшей к насосу точке водозабора.
6. Дайте поработать агрегату в течение 2-3 мин. За это время из крана должна политься вода. Если этого не произошло, то следует отключить насос и повторно залить воду, после чего произвести запуск насосной станции.

https://youtube.com/watch?v=6OYksymY7vY

Настройка автоматики

После успешного запуска требуется проверить и настроить работу автоматики. Новое реле давления имеет заводские настройки верхнего и нижнего порога давления, при достижении которых оно включает или выключает насос. Иногда возникает необходимость изменить данные значения, выставив их на нужное давление включения-выключения.

Регулировка автоматики происходит следующим образом.

1. Отключите агрегат и слейте воду из гидроаккумулятора.
2. Снимите крышку с реле давления.
3. Далее, следует запустить насос, чтобы начала набираться вода в гидробак.
4. При отключении аппарата запишите показания манометра — это будет значение верхнего порога отключения.
5. После этого откройте кран в самой отдаленной либо самой верхней точке водозабора. По мере вытекания из него воды, давление в системе начнет снижаться, и реле включит насос. Показания манометра в этот момент будут означать нижний порог включения. Запишите это значение и найдите разницу между верхним и нижним порогом.

В норме, давление включения должно равняться 2,7 бар, а отключения – 1,3 бар. Соответственно, разница давлений при этом составляет 1,4 бар. Если полученная цифра равняется 1,4 бар, то менять ничего не нужно. При заниженном давлении агрегат будет часто включаться, что спровоцирует преждевременный износ его узлов. При завышенном насос будет работать в более щадящем режиме, но при этом будет очевидна разница в напоре: он будет нестабильным.

Во время проверки работы реле обратите внимание, с каким напором вытекает вода из крана. Если напор слабый, то потребуется настройка давления

В данном случае, давление в системе должно быть выше. Чтобы поднять его, следует отключить аппарат и немного затянуть гайку, прижимающую большую пружину реле давления. Чтобы уменьшить напор, гайку необходимо ослабить.
