Преимущества и недостатки
Оборудование обладает следующими достоинствами:
- надежность и долговечность;
- большая продуктивность;
- возможность перекачки жидкости на высоту до 70 метров;
- легкая установка;
- современный дизайн;
- выкачивание воды с глубины не меньше 8 метров;
- разумная стоимость;
- работа в полностью автоматизированном режиме.
Насосные станции имеют необходимую сертификацию и полностью соответствуют всем требованиям ГОСТа.
Отзывы о насосных станциях бренда «Беламос» большей частью положительные. Владельцев радует хороший напор, выносливость двигателя, малошумность, удобство расположения отверстия для заливки воды.
Однако пользователи отмечают и минусы: требовательность к соединению шлагов. Если экономить на включениях, напор скачет туда-сюда, и станция не тянет двухконтурный котел.
Источник статьи: http://strojdvor.ru/vodosnabzhenie/nasosnaa-stancia-belamos/
Устройство и принцип работы

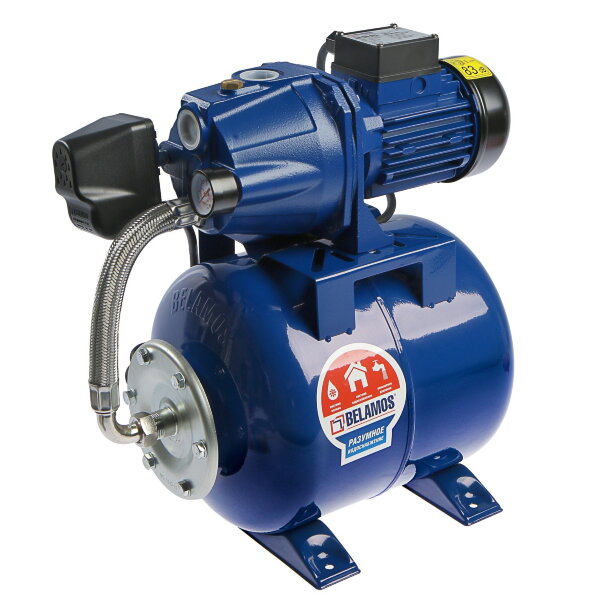

Все насосные установки «Беламос» оборудованы гидравлическим аккумулятором, электрореле давления, манометром и устройством теплозащиты. Работают они по следующей схеме:
- Когда в гидроаккумулятор, разделенный мембраной, поступает вода, заполняется предназначенный для нее отсек.
- За счет сжатия воздуха во второй камере происходит повышение давления.
- Как только накачивается нужный объем жидкости, насос автоматически перестает работать.
После того как насосное оборудование отключается, водообеспечение выполняется за счет воды, накопленной в гидробаке. При понижении напора до минимального значения, реле запускает станцию, и насос накачивает жидкость в бак. Если количество водопотребления будет небольшим, напорное устройство не будет включаться при открытии крана. Оно сработает лишь при падении давления до минимального значения. Регулировка уровня напора возможна в диапазоне 0,5–4,5 бар.
Если отключилось электроснабжение, аккумулятор сохраняет определенный водный запас. Станции выпускаются с гидробаками 20 л и 100 л.
Автоматизированные системы водоснабжения оснащена асинхронными двигателями, которые заключены в масляные ванны. Это способствует лучшему охлаждению устройства, благодаря чему оно прекрасно работает даже при 35 градусах тепла.
Какие характеристики следует менять?
Простой блок управления имеет две изменяемые характеристики:
- Первая, давление запуска помпы (Р), это нижняя граница, при которой запускается помпа.
- Вторая, это дельта (ΔР) давления между точкой пуска и верхней отсечкой, при которой помпа останавливается.
Следует отметить особенность всех механических реле. Если перестроить нижнюю границу пуска, то верхняя граница тоже перестроится на такую же величину. Вот пример, при 1,5 атмосферах пуска и 3,0 остановки, повышая силу пуска помпы до 2,0 атм., повысится верхняя отсечка до 3,5 атм.
Однако, при перестройке дельты (ΔР), устанавливая давление отключения помпы, сила пуска помпы останется прежней.
Пример: при 1,5 атм. и 3,0 атм., ΔР равняется 1,5 атм. Уменьшив ΔР до 1,0 атм., верхняя отсечка станет 2,5 атм. Точка запуска останется прежней, 1,5 атм.
Зная эту особенность реле, при перестройке верхней отсечки помпы, достаточно регулировки ΔР, то есть выполнить 1 переделку.
А вот при перестройке нижней границы давления на пуск, поменяется верхняя отсечка остановки. Возможно, ее придется тоже откорректировать. То есть надо выполнить 2 настройки.
Например, при максимальном напоре в 55 метров, которого может достичь помпа, отсечка должна быть не выше 5,0 – 5,2 бара. Иначе помпа будет длительное время работать не выключаясь, пытаясь достигнуть максимального заданного уровня. Это приведет к ее преждевременному износу и повышенному расходу электроэнергии.
Величина ΔР влияет еще на один параметр – как часто насос будет включаться. Чем выше дельта, тем реже помпа будет запускаться, дольше прослужит.
Но слишком большую разницу устанавливать тоже не стоит, иначе помпа будет дольше качать, после прекращения разбора воды, пока не сможет поднять напор до заданного уровня. К тому же, пользоваться водой из крана, при высоком напоре, не удобно.
Ниже приведена таблица для возможных ситуаций, требующих регулировки регулятора, и какие пружины следует перенастроить:
| Ситуация | Регулируемые точки | Вариант переделки |
| Помпа долго работает не останавливаясь | Следует изменить верхнюю отсечку остановки помпы | 1-й: понизить ΔР (точка пуска сохранится), насос станет включаться чаще 2-й: понизить Р, отсечка тоже понизится |
| Вода слабо льется из крана | Следует поднять давление пуска, сохранить давление отключения | Сжать пружину Р, ослабить пружину ΔР, вернув прежнее значение |
| Сделать больше общий напор | Следует повысить давление включения | Сжать пружину Р, отсечка так же станет выше, может понадобиться ее уменьшить |
| Сделать меньше общий напор | Следует снизить давление пуска | Ослабить пружину Р, верхняя отсечка так же понизится |
| Насос часто запускается, надо сделать реже | Следует повысить давление отключения | Сжать пружину ΔР, не допуская превышения максимального напора (95% от напора насоса) |
Сборка насосной станции
После успешной разборки насосной станции настало время для сборки
Обратите внимание на то, как вы снимали каждую деталь, чтобы правильно их установить
3.1. Установка насоса
Тщательно установите насос на свое место, следуя инструкции по эксплуатации и учитывая порядок его установки, который вы определили при разборке. Затяните все винты, чтобы крепление было надежным.
3.2. Подключение проводов
Приступая к подключению проводов, убедитесь, что они подсоединены правильно и надежно закреплены. Как только все провода подключены, проверьте их качество соединения.
3.3. Закрытие насоса
Теперь можно закрыть насос, установив крышку обратно на свое место и затянув винты. Убедитесь, что крышка надежно закрыта.
Скважинный насос для забора воды Беламос TF3 и его особенности
Российский производитель насосного оборудования Беламос поставляет свою продукцию на рынок с 1993 года. За это время компания прошла путь от маленького торгово посредника до известного производителя с представительствами в крупнейших российских городах (Москва, Ростов-на-Дону, Сант-Петербург). Комплектующие к оборудованию Беламос изготавливаются в Германии, Италии, Чехии, Китае, Тайване, дилерская сеть охватывает около 50 больших городов. Линейка насосного оборудования Беламос включает станции для подачи воды, вибрационные, фонтанные, колодезные, поверхностные и дренажные электронасы, магистральные фильтры, автоматику (блоки управления, реле давления и сухого хода, обратные клапаны), соединительную арматуру (фитинги, футорки). Наиболее широко представлены погружные скважинные электронасосы, модельный ряд которых состоит из нескольких серий (TM, SP, TS, KF, TF).
Сравнительная таблица
Выбирая глубинный насос для скважины из нашего рейтинга, рекомендуем сравнить их технические характеристики и среднюю цену.
| Модель | Пропускная способность, м/час | Глубина погружения, м | Макс. напор, м | Потребляе-мая мощность, Вт | Длина сетевого шнура, м | Средняя цена, руб. |
|---|---|---|---|---|---|---|
| Хозяин 3НГВ-25/70 | 1,5 | 15 | 70 | 480 | 15 | 4 626 |
| UNIPUMP ECO VINT 2 | 2 | 15 | 90 | 550 | 20 | 5 843 |
| ВИХРЬ СН-60В | 1,5 | 35 | 60 | 370 | 20 | 4 855 |
| BELAMOS TF3-60 | 2,7 | 80 | 60 | 800 | 35 | 11 450 |
| ВИХРЬ СН-50Н | 3,6 | 40 | 50 | 600 | 17 | 8 561 |
| Водолей БЦПЭ 0,5-32У | 3,6 | 10 | 47 | 820 | 32 | 9 802 |
| ДЖИЛЕКС Водомет ПРОФ 55/75 | 3,3 | 30 | 75 | 900 | 30 | 11 175 |
| Водолей БЦПЭ 0,5-50У | 3,6 | 10 | 75 | 1140 | 52,5 | 12 024 |
| ДЖИЛЕКС Водомет ПРОФ 110/110 | 6,6 | 30 | 110 | 1800 | 70 | 29 338 |
| Grundfos SQ 2-55 | 3 | 150 | 68 | 700 | 1,5 | 47 600 |
Насосная станция: характерные особенности
Представляя собой агрегат, оснащенный реле давления и мембранным баком, станции различаются по назначению и расположению в системах водоснабжения. Существуют конструкции I, II подъема, повысительного типа и циркуляционного.
- Конструкции I подъема показаны для забора потоков из источника водоснабжения и подачи на очистные сооружения. При отсутствии необходимости очистки, вода сразу поступает в аккумулирующие емкости. Особенность конструкции является равномерность потока в течение суток.
- Станции водоснабжения II подъема показаны для выдачи чистой воды потребителям. Особенность – неравномерность подачи, максимально приближенная к графику водопотребления.
- Повысительные системы монтируются в целях повышения напора на локальных участках водопровода или сети водоснабжения. Но, не забирая воду напрямую из резервуаров, конструкции не обладают способностью регулировки подачи.
- Циркуляционные системы не рассматриваются как автономные источники водоснабжения отдельных хозяйств из-за монтажа в замкнутых конструкциях подачи технической воды в промышленных масштабах.
Степень обеспеченности подачи воды разделяет насосные станции Беламос на несколько категорий:
- Первая – допускает короткий перерыв в подаче водного потока (10 минут). При этом снижение напора потока происходит всего на 30% от расчетной единицы при длительности не более 3-х суток;
- Вторая допускает перерыв не более 6 часов в целях проведения ремонтных операций, снижение подачи напора возможно не дольше, чем на 10 суток;
- Третья категория допускает перерыв на сутки, снижение подачи возможно до 15 суток.
Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.
Таким образом, 1 категория – это системы для обслуживания водопроводов технического назначения, водоотведения для 50 000 пользователей с потреблением суточным выше 40 000 м3. Беламос 2 категории способны обеспечить водой 5-50 тысяч пользователей, но при подаче потока на нужды пожаротушения, обязательна приостановка системы.
Параметры, необходимые для выбора насоса
Тем, кто собирается своими руками обеспечить загородный дом или дачу водой из скважины, важно знать, как правильно подобрать насос. Для этого его технические характеристики нужно соотнести с параметрами источника. А именно:
А именно:
Определить диаметр скважины – он должен быть хотя бы на пару сантиметров больше диаметра насоса;
Установка насоса в скважину
- Знать её глубину, так как насос с небольшим напором не сможет «дотянуть» воду до поверхности и подать её под давлением в распределительную систему из глубокой скважины;
- Установить дебит источника, т.е. количество воды, которое он может дать за час или другой временной отрезок. Этот параметр соотносят с производительностью насоса: она не должна быть выше дебита, иначе агрегат будет откачивать воду быстрее, чем она снова будет набираться в скважине. А работа в «сухом» режиме приведет к его быстрой поломке;
- Также следует определить качество воды, содержание в ней песка и прочих примесей.
Технические характеристики популярных моделей
Ассортимент позволяет выбрать подходящую к индивидуальным условиям модель по разумной цене
В первую очередь обращают внимание на маркировку: в серию ХР и ХА входят насосы с корпусом из чугуна, ХК – говорит об использовании высокопрочного пластика, а ХI – о нержавеющей стали
Характеристики самых популярных по отзывам станций несколько различаются:
- Belamos ХА 06 ALL способна работать в течение продолжительного времени. Устойчивость обеспечивается специальными ножками. Оборудована эжектором, но не имеет защиты от сухого запуска.Продуктивность – 47 литров в минуту, глубина погружения – 8 метров.
- Belamos ХК 09 Е оснащена электронным блоком управления, контролирующим работу в автоматизированном режиме. Устройство мало весит, его удобно переносить благодаря специальной ручке. Продуктивность – 47 литров в минуту, глубина погружения – 8 метров. Невозвратный клапан не входит в комплектацию, но специалисты советуют его поставить.

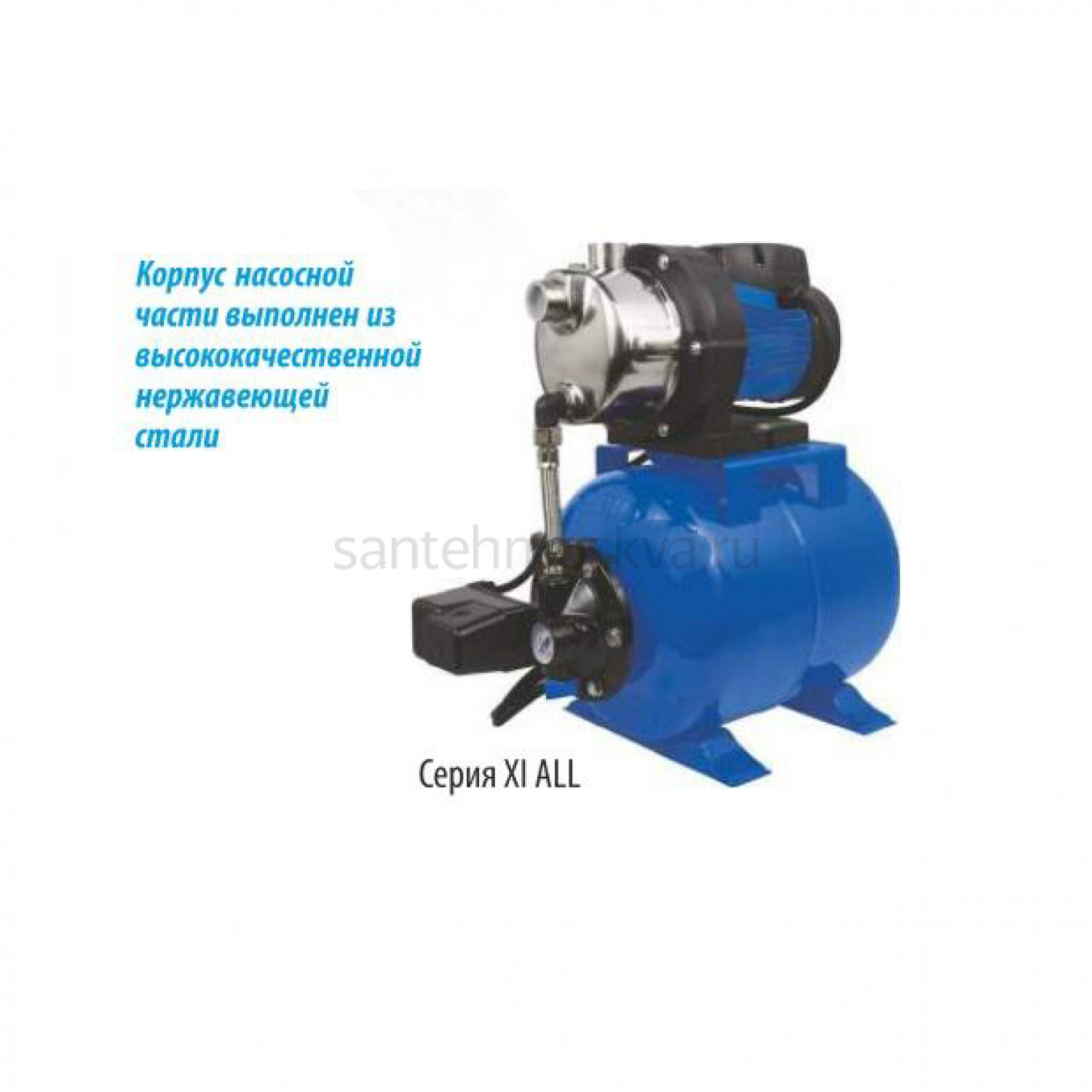

- Belamos ХI 08 ALL способна выдержать значительные нагрузки и рассчитана на бесперебойное функционирование. Объем аккумулятора – 24 литра. Производительность – 50 литров в минуту, глубина погружения – 8 метров. Есть эжектор, не укомплектована защитой от сухого запуска.
- Belamos ХА 111 ALL отличается повышенной мощностью, длительной бесперебойной работой. Глубина погружения – 8 метров, производительность – 58 литров в минуту. Есть эжектор и устройство автоматического отключения при перегреве, защита от сухого запуска отсутствует.
Когда автоматику нужно перенастраивать?
Есть разные причины, по которым насос может не обеспечивать необходимого значения. Кратко перечислим наиболее распространенные:
- оборудование работает при большой глубине всасывания, не может добиться подачи воды нужной силы;
- износ рабочего колеса помпы, не может нагнать воду до нужной силы;
- повышенный износ уплотнительных сальников, подсос воздуха;
- необходимость подать воду с большим напором в многоэтажный дом или высоко расположенную накопительную емкость;
- потребляющим воду механизмам требуется большее давление.
В этих и других схожих случаях потребуется изменение выставленных на заводе настроек.
Причины шума и способы устранения
Один из вариантов установки компрессорной станции является подвал. Учитывая что помещение находится под землей можно с уверенностью заявить, что вода в трубопроводе не замерзнет, а, следовательно, можно будет пользоваться водой круглый год. При работе механизма будет слышен звук электродвигателя и шум воды. Кроме того, если установленная станция имеет расширительный бак, то период работы устройства может быть достаточно длительным.
@Nasosnaya_stanciya
Также не стоит забывать о вибрационных шумах, которые также будут хорошо слышны в других помещениях. Выполнив качественную шумоизоляцию с учетом и параметрами самого устройства можно добиться оптимального результата и снизить шум до приемлемых 20 децибел.
Установка насосной станции в подполе (подвале)
Как известно под землей на уровне более двух метров температура всегда остается одинаковой. То есть если подача воды производится изнутри, непосредственно в дом, то можно не использовать теплоизоляцию для труб водоснабжения. Водонасосная станция, как и любой агрегат выдает шум. Чтобы избавиться от него есть идеальное решение, учитывая плотность земли и ее характеристики, оптимальным решением проблемы может стать оборудование пространства для компрессорного оборудования под землей.
@Nasosnaya_stanciya
Конечно, данный вариант не является идеальным, так как имеются моменты, которые заставляют задуматься. Если установить станцию где-то в подвале, то можно минимизировать уровень воздушного шума, а вибрация все равно будет передаваться.
Обзор насосов “Беламос”
О компании
Учредители компании – российские и белорусские предприятия, частные лица. Вид деятельности до 1994 года: экспорт электротехнической продукции на внешние рынки, после – импорт теплового оборудования и насосов в Россию. Прочно занимает место в пятерке крупнейших оптовых фирм по данному профилю.
О производителе скважинных насосов
На упаковке и шильдике насоса надписи выполнены на русском языке, найденные в сети в общем доступе каталог продукции и инструкция по эксплуатации тоже русскоязычные, с Московским адресом, ссылкой на сайт в зоне ru и надписью “ЗАО Беламос” на кириллице. Но внимательный пользователь найдет маленькую надпись “Made in PRC” на насосе и “Продукция компании Беламос изготавливается в… Китае (насосы)”.
О моделях насосов Беламос
Для скважин позиционируются 4 модели насосов – SP, TM, TF и TS.
Серия SP выполнена с червячным ротором (аналог винта Архимеда) и по производительности является самой маломощной – от 1,7 до 2,5 кубических метра перекачиваемой жидкости в час. По диаметру модель разделяется на 3 и 4 дюймовые насосы. Двигатель однофазный, с питанием пусковой обмотки через конденсатор.
Причем совершенно не ясно, как сделать расчет дебита по напору – по графику из каталога продукции выходит, что при напоре 40 метров для насоса SP40/5 расход будет составлять 1 куб.метр в час, то по графику из инструкции по эксплуатации для такого же расхода напор составляет уже 65 метров. Сразу видно, что производитель постоянно совершенствует продукцию.
Серия TM представляет вихревые насосы с латунным рабочим колесом (крыльчатка) с производительностью 1,9-2,5 кубометра в час и напором от 55 до 100 метров. Модельный ряд выполнен с 4-х дюймовым диаметром, однофазным двигателем и, в последних модификациях, без вынесенного за пределы насоса пускового устройства. Отныне конденсаторы располагаются внутри двигателя, как и в серии SP.
Серия TF устроена уже по уже ставшей классической схеме с плавающими рабочими колесами из полимера. Производительность от 2,7 до 5 кубометров жидкости в час, напор от 42 до 195 метров. Диаметр насосов присутствует как 3-х так и 4-х дюймовый, двигатель однофазный с конденсатором.
Серия TS – это настоящие монстры среди насосов: 11-18 кубометров в час при напоре от 100 до 260 метров. Питание требуется трехфазное, потребление самое высокое среди погружных насосов Беламос – до 7,5 киловатт. Диаметр этого чуда только 4 дюйма, рабочие колеса плавающие из нержавеющей стали.
Все насосы выполнены с механическим уплотнением керамика-графит, корпуса из нержавеющей стали, имеется обратный клапан. Для охлаждения двигатели залиты экологически чистым вазелиновым маслом, которое вполне можно в домашних условиях заменить на очищенное льняное. Есть встроенная термозащита, защиты по превышению тока и по холостому ходу нет.
Если посмотреть отзывы, в сети можно найти как отрицательные, так и положительные. Что интересно, и тех, и других – много. Основные неисправности – пробой пускового конденсатора, отсутствие напора при возникновении воздушной пробки, заклинивание насоса при засорах песком. Но статистики никакой нет – например, у нас на складе лежит штук 12 насосов Grundfos. Но это же не значит, что они ломаются чаще других – просто наша компания использует их для прокачки скважин, да и клиенты ставят чаще, чем насосы других производителей – поэтому может показаться, что и выходят из строя только они.
Минусы по конструкции насоса – выполнен с единственной защитой по перегреву. И сильно не хочется верить, что она создана на биметалле. Нет плавного пуска. Нет регулировки частоты вращения. Устанавливать нужно обязательно на отдельный подобранный по мощности двигателя ток автомат, иначе при заклинивании насоса он может пожечь всю проводку.
Плюсы – недорогой насос, который вполне отрабатывает отданные за него деньги. Если он вышел из строя, не жалко заменить на новый. Пониженные обороты двигателя (по сравнению с 3-х дюймовыми насосами других производителей), что должно положительно сказываться на времени его службы.
Монтаж и подключение
Подключение и установка насоса Беламос почти ничем не отличается от монтажа иных скважинных аппаратов. Работы выполняют в несколько этапов:
Установка грубого фильтра на входящий патрубок (при желании).
К выходному отверстию при помощи штуцеров крепят шланг и снабжают его обратным клапаном. Примерно на высоте 1 м от корпуса насоса.
Все соединения делают герметичными.
К проушине на корпусе устройства крепят страховочный трос. Желательно нейлоновый прочный, а не стальной. Последний может проржаветь и оборваться.
Параллельно тросу на земле укладывают нужный метраж электрокабеля и шланга для подъема воды.
Чтобы они не болтались в скважине хаотично, желательно скрепить все три элемента обычными строительными хомутами с шагом 1 м. Хвостики креплений лучше максимально обрезать
Важно следить, чтобы не было сильного натяжения кабеля, троса или чрезмерного их провисания.
Теперь можно опускать насос на заданную глубину. Как только он достигнет нужной отметки, страховочный трос фиксируют на раму в оголовке скважины.
Остаётся подключить устройство к сети. Если вода подается без перебоев, значит все сделано правильно.
Обзор модельного ряда, технические характеристики моделей
Основные отзывы покупателей направлены на самый распространенный тип насосов – скважинные погружные. Популярными марками считаются серии: SP, TM, TF, TS. Различие модификаций обуславливает и технические особенности:
- модели SP имеют оснащение ротором червячного типа и производительностью в пределах 2,5 м3/час. Бывают 3-4 дюймовыми, поэтому их просто подобрать под размер скважины. Однофазный двигатель довершает достоинства конструкции;
- TM – вихревые конструкции. Латунная крыльчатка обладает повышенной прочностью, производительность до 2,5 м3/час, напор до 100 метров. Диаметр 4 дюйма, двигатель однофазный, оснащенный конденсаторами;
- TF – серия, имеющая конструктивную особенность: оснащение плавающими полимерными колесами. Производительность до 5 м3/час, напор до 195 метров. Двигатель однофазный, оснащен конденсаторами;
- Серия TS – очень мощный модельный ряд, производительность которого достигает до 18 м3/час при напоре до 260 м. Конструкция имеет 4 дюйма диаметра, плавающие колеса выполнены из нержавейки, но нужно помнить, что энергопотребление мощных насосов достаточно велико.
Кроме того, Беламос предлагает и другие модели погружного типа, например, Тайфун TF3-80. Это также погружной насос глубинной установки. Как и весь модельный ряд данного типа отличается следующими характеристиками:
- есть встроенный обратный клапан с пружиной из нержавейки;
- обеспечивает стабильный напор посредством большого количества ступеней, лопаток особой формы и прочности материала;
- нет проблем с обеспечением при масштабном потреблении воды;
- легко разбирается для чистки;
- нет перебоев в работе при перепадах напряжения;
- защищен от попадания влаги и конденсата;
- возможно погружение на достаточную величину, по отзывам владельцев, скважина может быть глубиной от 50-60 метров.
1 Какое назначение насосов Беламос?
Компания Belamos производит насосное оборудование уже в течение 25 лет, и смогла добиться в этом деле больших результатов. Она может поставлять на рынке погружной, дренажный, и даже циркуляционный насос. Причем каждый этот вид разделяется еще на несколько подвидов, которые в свою очередь, делятся еще на несколько линеек.
Отзывы говорят о том, что продукция компании Belamos имеет высокое качество и это при довольно низкой цене. Сами насосы их производства предназначаются для использования в бытовых условиях. Самым популярным и востребованным считается погружной насос.
Погружные модели различаются по своей конструкции и форме, но имеет погружной насос и некоторые сходства. Он выглядит, как продолговатая капсула. Диаметр такой капсулы равняется 120-150 мм. Причем погружной насос с диаметром 150 мм встречается не так часто и обладает отличной производительностью.
Называют его погружным из-за того, что он выкачивает воду непосредственно из скважины. Причем находится в скважине он постоянно. Именно поэтому компания Belamos старается максимально уменьшить диаметр своей продукции. Ведь редкая скважина имеет крупный диаметр, а такие насосы предназначаются именно для их обслуживания.
Находясь в скважине, погружной образец способен выдавать отличный напор при сравнительно низких затратах труда и времени. Ему не страшны проблемы с сухим ходом, понижение такта двигателя и т.д.
В обслуживании он тоже нуждается редко, так как погружной образец уже находится в воде, и именно вода занимается его охлаждением. Впрочем, здесь стоит заметить, что как правило, производители рекомендуют брать насос, который будет немного уже максимального диаметра скважины.
Корпус погружного насоса Беламос из нержавеющей стали
Например, если вас интересует погружной насос Belamos диаметром 150 мм, то монтировать его можно только в скважину с диаметром от 180 мм. В противном случае он будет касаться ее стенок, а толща окружающей воды не сможет охладить его должным образом.
Выпускает производитель Belamos и дренажные насосы. По своей системе и принципу работы дренажный образец во многом похож на скважинный, только задачи и условия у них разные.
Скважинные устройства выкачивают воду для водоснабжения дома. Дренажный образецпредназначается для откачивания фекальных вод, канализационных стоков, ливневки и т.д. Используют его точечно и только тогда, когда в этом есть необходимость.
Также на рынке присутствует циркуляционный насос Беламос, который используют для обеспечения систем отопления. Это простейшая модель такого оборудования, которая по сути, только поддерживает давление в уже сформированной системе. Впрочем, и без него часто нельзя обойтись, что в офисе компании Belamos отлично понимают, если уж взялись за его производство.
Как видим, насосное оборудование такого типа в абсолютном большинстве случаев используется для обустройства бытовых систем водоснабжения, канализации или отопления. И если посмотреть на многочисленные отзывы о работе и эксплуатации этой продукции, то можно убедиться в том, что товары от Belamos со своими задачами справляются на отлично.
