Насос для повышения давления воды на даче

Причины слабости водного напора

Манометр, подключенного к водопроводу, поможет измерить силу напора — желательно произвести замеры не единожды, а наблюдать за показаниями прибора хотя бы двое суток, производя замеры в часы пикового потребления воды (обычно утро и вечер), а также протестировать давление днем и ночью, и не на одном участке системы.

Оптимально — произвести замеры и в соседских квартирах на одном этаже с вами и «по вертикали», чтоб получить полную картину (как самостоятельно проверить давление).

1.  Если на разных участках манометр выдает различные значения, скорее всего, имеем засоренные трубы. Старые стальные трубы могли за годы эксплуатации «зарасти» налетом и забиться грязью — придется сменить их.
2.  Засор грязевика, расположенного обычно перед водяным счетчиком, можно определить по равно пониженным показателям давления в сегментах водопровода, размещенных после него. Следует вскрыть и тщательно прочистить грязевик.
3.  Если показания манометра в разных сегментах нормативны, но струйка еле течет, дело может быть в аэраторе (сетчатым фильтре, встроенном в гусак крана). Кран раскрутить, сеточку из него выкрутить, прочистить и вернуть на место.

Если с трубопроводом, грязевиком и аэратором все в порядке, а давление все равно низкое, добейтесь проверки его в домовом коллекторе (инструкция самостоятельной чистки труб). Если и там оно ниже нормы, значит, поставщик услуги не выполняет свои обязанности. Но добиться от коммунальщиков решения проблем зачастую бывает не легче, чем дождаться повышения уровня жизни в стране, поэтому потребители обходятся своими методами.

Спасти ситуацию помогают повысительные насосы, созданные для холодного водоснабжения: стоит установить такой для увеличения и стабилизации силы напора.

Причины слабости водного напора

Манометр, подключенного к водопроводу, поможет измерить силу напора — желательно произвести замеры не единожды, а наблюдать за показаниями прибора хотя бы двое суток, производя замеры в часы пикового потребления воды (обычно утро и вечер), а также протестировать давление днем и ночью, и не на одном участке системы.

Оптимально — произвести замеры и в соседских квартирах на одном этаже с вами и «по вертикали», чтоб получить полную картину (как самостоятельно проверить давление).

1.  Если на разных участках манометр выдает различные значения, скорее всего, имеем засоренные трубы. Старые стальные трубы могли за годы эксплуатации «зарасти» налетом и забиться грязью — придется сменить их.
2.  Засор грязевика, расположенного обычно перед водяным счетчиком, можно определить по равно пониженным показателям давления в сегментах водопровода, размещенных после него. Следует вскрыть и тщательно прочистить грязевик.
3.  Если показания манометра в разных сегментах нормативны, но струйка еле течет, дело может быть в аэраторе (сетчатым фильтре, встроенном в гусак крана). Кран раскрутить, сеточку из него выкрутить, прочистить и вернуть на место.

Если с трубопроводом, грязевиком и аэратором все в порядке, а давление все равно низкое, добейтесь проверки его в домовом коллекторе (инструкция самостоятельной чистки труб). Если и там оно ниже нормы, значит, поставщик услуги не выполняет свои обязанности. Но добиться от коммунальщиков решения проблем зачастую бывает не легче, чем дождаться повышения уровня жизни в стране, поэтому потребители обходятся своими методами.

Спасти ситуацию помогают повысительные насосы, созданные для холодного водоснабжения: стоит установить такой для увеличения и стабилизации силы напора.

Как выбрать подкачивающий насос для частного дома

При выборе изделия , оцениваем состояние водопроводной системы. От этого зависит выбор агрегата нужной мощности.

Выбирая и приобретая насос для прокачки воды, необходимо учитывать его основные характеристики:

• производительность;
• мощность;
• производительность;
• размер;
• гарантийный срок;
• вес;
• цена.

Различаются агрегаты техническими характеристиками и способом охлаждения двигателя и корпуса. Приобретаются изделия с «мокрым» и «сухим» ротором.

Процесс остужения устройств первого типа осуществляется самой жидкостью. Они бесшумны в работе, но требовательны к качеству перекачиваемой воды, требуя постоянного и своевременного обслуживания.

Корпус электродвигателя агрегатов с «сухим» ротором охлаждается при помощи крыльчатки. Они практичные и надежные, хотя и немного шумные. Этот тип насосов пользуется большим спросом при покупке.

Некоторые подкачивающие насосы выполняются с фиксированным значением поднятия давления, другие модели могут иметь несколько режимов работы, выполняются с наличием нескольких датчиков, блоков управления, имеют возможность для подключения к пульту управления.

Сфера применения повышающих насосов

Повышающий давление воды насос позволяет создать достаточный напор в системе водопровода. Стандартный показатель давления в контуре должен составлять около 4 атм., но на практике эта величина редко превышает 1-1,5 атм. Большинство стиральных машин может работать при давлении 2 атм., не говоря уже о более требовательных устройствах.

Впрочем, чрезмерное давление – это тоже проблема, поскольку все части водопроводной сети имеют определенный запас прочности. Когда давление в контуре превышает 7 атм., трубы системы могут не выдержать и лопнуть. Это же утверждение можно отнести и к остальным комплектующим водопровода.

Применение и установка водяного насоса для подкачки воды к центральному водоснабжению

Подкачивающий насос применяется при необходимости повысить давление в существующем водопроводе, подключенном к центральному водоснабжению. Он создает достаточный напор перед точками разбора воды.

Такие устройства используются и в промышленных целях в виде крупных резервных установок, работающих на гашение ситуаций, связанных с авариями.

Главный параметр системы водоснабжения – степень напора воды в системе. Приемлемое давление в трубе позволит эксплуатировать всю систему водопровода. Европейские стандарты предписывают его значение в 4-4,5 атмосфер. Меньшее давление не обеспечит работу стиральной и посудомоечной машины, душевой гидромассажной кабины, джакузи, газовой колонки.

Для стабильного напора воды и применяются конструкции, работающие в двух режимах:

• ручной режим, предполагающий работу постоянно включенного насоса;
• автоматический режим, обеспечивающий функционирование насоса при помощи датчика протока воды. Такие изделия предпочтительнее. Они защищены в режиме отсутствия воды.

Насосы для подкачки воды устанавливаются в квартирах, частных домах, дачных постройках, коттеджах. Главное условие для их надежной и правильной работы – умелое подключение электрической и водяной систем согласно прилагаемой инструкции.

Старые многоквартирные дома требуют проведения замены труб. Это было бы лучшим вариантом по увеличению напора в квартирах. Но этот процесс долгий, трудоемкий, а потому малоперспективный. Некоторые жильцы решают проблему с давлением воды установлением труб меньшего диаметра, но эта мера дорогостоящая и не всегда эффективная. Установка в систему водоснабжения подкачивающего насоса с накопительным бачком устраняет возникшую проблему.

Имеется широкий выбор самых разнообразных устройств, сообразно конструктивным особенностям водопровода в квартирах. Промышленность выпускает изделия, устанавливаемые на стояк с горячей водой. Такие конструкции позволяют изменять напор в насосе с помощью регулировочных винтов.

Данный материал подробно расскажет как собрать душевую кабину. и установить душевую своими руками в частном доме.

При недостаточном напоре воды в доме проводится минимальная диагностика, включающая проверку исправности запорной арматуры (кранов, задвижек), проходимости стояков, наличие бытовых загрязнений труб. Убедившись в недостаточном напоре в соседних квартирах, возникает необходимость приобретения насосной станции на весь дом.

Насосная станция – это разновидность водяного подкачивающего насоса, имеющая гидробак или гидроаккумулятор. Она монтируются между водопроводом и источником воды, генерируя напор в водопроводной системе. Если в доме установлена такая водяная станция, но давление воды в квартирах не достаточное, ее меняют более мощной. Иногда достаточно заменить накопитель или насос, или отрегулировать напор при помощи реле давления, отслеживающего работу накопителя и насоса.

Как работает насос для повышения давления воды

Плохой напор из крана или невозможно одновременно использовать две водоразборные точки? Это наиболее частые признаки недостаточного давления воды в системе водоснабжения . Часто давления в трубах бывает недостаточно для работы стиральной или посудомоечной машины, котла с автоматикой, душевой кабины или ванны с гидромассажем.

В городском водопроводе по норме давление должно составлять около 4 атм. Однако в реальности значение гораздо ниже. По нормам давление на изливе должно быть не ниже 0,3 атм, но и такое значение не обеспечивает комфортного пользования сантехникой. В частном доме насосы для воды ставятся для решения иной проблемы – слабой подачей воды на второй этаж.

Важно! Если вы заметили, что в трубопроводе вашего дома недостаточное давление, не спешите покупать насос для повышения давления воды. Возможно, причина кроется в старых, забившихся трубах

Проверьте систему. Если все коммуникации в хорошем состоянии – необходим насос.

Итак, какое же оборудование может использоваться для данной цели? И как осуществляется его работа? Все очень просто. В водопроводную систему встраивается насос, в основе функционирования которого лежит центробежная сила. Установленная в корпусе крыльчатка под действием крутящего момента направляет жидкость из входного патрубка и выдает необходимый объем на выходе, откуда она подается к точкам водоразбора. Работа электродвигателя насоса для повышения давления воды осуществляется от электросети.

По принципу работы различают следующие типы.

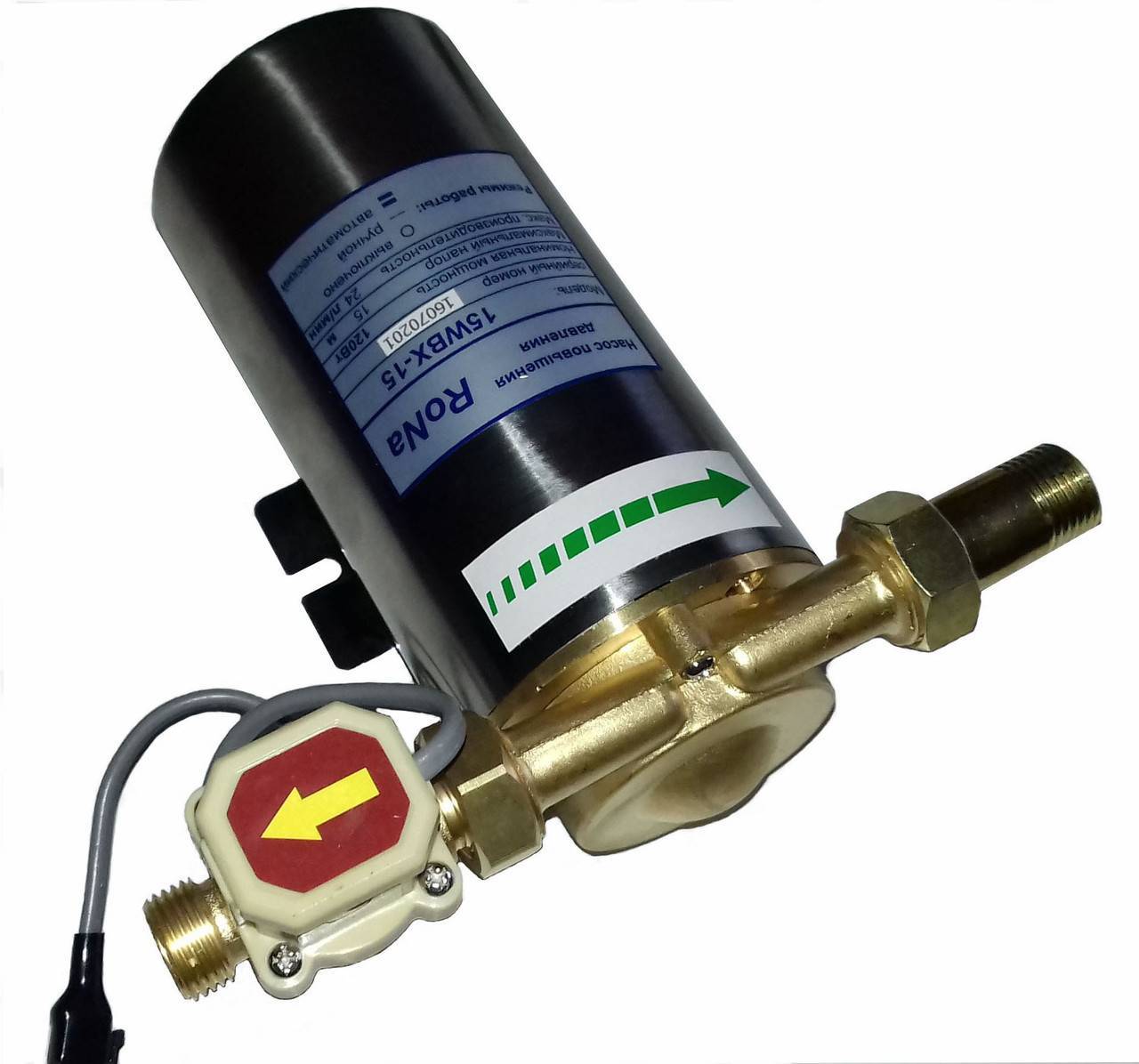

Автоматический насос имеет датчик протока, который реагирует на прохождение воды по трубе. Когда она проходит по трубе, происходит автоматическое включение устройства – давление повышается. То есть включение происходит только при потреблении воды – открытии крана, работе бытовой техники и т.д. Автоматика надежна и позволяет экономить электроэнергию. Как правило, цена на насос для повышения давления воды выше, чем у аналогов постоянного действия. Но, как показывает практика, вложения вполне себя оправдывают.

Правила подбора мощности насоса — технические характеристики их значение

Основным фактором, влияющим на выбор устройства для подачи воды и поддержания нормального давления в системе, является характер точки водозабора:

1. Самовсасывающий агрегат применяется в условиях, когда точка забора воды располагается ниже уровня установки агрегата. Конструктивно они устроены таким образом, что способны самостоятельно всасывать воду на расстоянии до 8 метров в глубину.

Чем меньше расстояние от воды до помпы, тем эффективнее он забирает воду, поэтому место установки должно быть по возможности максимально приближено к источнику.

1. Нормально всасывающие агрегаты устанавливаются в системе водопровода и поддерживают давление в нем, при этом источник водозабора, как правило, располагается выше самого агрегата. Это может быть вводная труба или емкость для накопления воды.

Отдельной линейкой выпускаются циркуляционные устройства, предназначенные для обеспечения ускоренного оборота теплоносителя в системах отопления. Они оснащаются термодатчиком для возможности автоматической регулировки скорости потока. Местом их установки является обратная труба отопительного контура.

1. Колодезные насосные приспособления используются для подачи воды и поддержания давления из больших емкостей и колодцев. Конструкция такого устройства обеспечивает практически полную бесшумность при работе. Не допускается засасывание воздуха при снижении уровня воды. Гарантированно это не произойдет, если агрегат снабжен устройством для автоматического отключения при критично низком уровне жидкости.
2. Скважинные насосы погружные предназначены для установки в условиях стесненных размеров, определяемых диаметром обсадной трубы водозабора. Поэтому их диаметр невелик, а производительность достаточно высокая, чтобы обеспечить все потребности потребителей.

Как выбрать насос с учетом гидравлических характеристик

Основными показателями при выборе являются следующие показатели:

• Q – производительность устройства, измеряемая в метрах кубических за единицу времени – м3/час;
• Н – величина напора — высота столба воды, измеряемая в метрах.

Двумя этими показателями определяется рабочая характеристика устройства. Они взаимозависимы, при изменении любой из них соответственно изменяется и вторая.

Рекомендуемая величина показателя производительности:

1. Для загородного дома для 4-х человек она составляет 1-2 кубометра в час.
2. При использовании воды для орошения участка – 2-3 кубометра в час.

Показатель напора, необходимого для водопроводной сети можно с достаточной  точностью определить из соотношения:

Используя выбранные показатели и проведенный расчет можно выбрать устройство, соответствующее требованиям конкретной водопроводной сети.

Давление выбранной насосной установки должно обеспечивать выполнение им следующих функций:

1. Подъем водяного столба от точки всасывания на необходимую высоту.
2. Преодоление гидравлического сопротивления трубопровода, включающего собственно трубы, фурнитуру, измерительные приборы и регулирующую аппаратуру.
3. Получение нужного давления в конечной точке потребления. Для этого к полученному расчетному результату нужно заложить запас, добавив еще 10-12 метров.

Характеристика, указывающая высоту столба, является паспортным параметром и всегда указывается в сопроводительной технической документации.

Смотреть видео

Все про насосы Как выбрать насос и какие бывают насосы.

Особенности монтажа устройства для давления в водопроводе

Место установки повышающего напор оборудования зависит от конкретной ситуации. Чтобы обеспечить нормальную работу смесителя и душевой лейки, достаточно вмонтировать его на выходе из накопительного бака. Для более требовательных к давлению устройств (стиральная и посудомоечная машина, водонагреватель), то насос лучше установить перед ними.

При достаточном расходе и мощности одного агрегата, как правило, хватает на две точки водозабора, но при этом необходимо тщательно продумать схему. Так или иначе, при проектировании схемы монтажа, стоит предусмотреть возможность обхода или снятия помпы. Сделать это можно с помощью байпаса с перекрывающим краном.

Однако монтаж сразу нескольких насосов малой мощности— не лучший вариант. В этом случае стоит установить более мощные модели, способные стабилизировать напор при большом расходе.

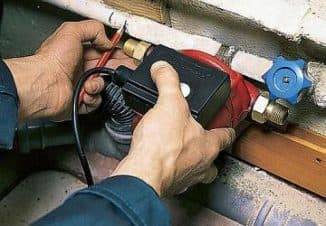

Установка насоса для повышения давления в водопроводе квартиры или частного дома выполняют в такой последовательности:

Сначала размечают трубу, на которой будет установлено оборудование, учитывая длину устройства и фитингов. Затем в помещении перекрывается водоснабжение. После этого, в отмеченных местах трубу обрезают. На концах трубопровода нарезается внешняя резьба. Затем на трубу монтируют переходники с внутренней резьбой. В установленные переходники вкручивают фитинги из комплекта с насосом

Для лучшей герметизации намотайте на резьбу ФУМ-ленту. Монтируется повысительный прибор, при этом необходимо соблюдать указания стрелки на корпусе прибора, показывающей направление потока воды. После этого от электрощита к прибору нужно протянуть трехжильный кабель и, желательно, сделать отдельную розетку, а устройство подключать лучше через отдельный УЗО

Затем насос нужно включить и проверить его работу, обращая внимание на отсутствии протечек в местах соединения. Если нужно, подтяните крепления фитингов

Грамотный монтаж прибора обеспечит потребности в воде на многие годы. Придерживайтесь следующих рекомендаций в процессе установки оборудования:

• чтобы насос проработал дольше, лучше на входе в него установить механический фильтр. Так вы сможете обезопасить прибор от попадания в него нежелательных частиц;
• агрегат лучше монтировать в сухом и отапливаемом помещении, так как низкие температуры могут заморозить жидкость в аппарате, что выведет его из строя;
• вибрация от работы оборудования, со временем, может разболтать крепления, провоцируя течь, поэтому иногда нужно проверять соединения на герметичность.

Теперь вы знаете, как увеличить давление воды в квартире. Помните, что грамотно подобранный и правильно установленный прибор сможет решить проблему слабого напора в водопроводе.

Установка повышающего давление насоса

Все малогабаритные повышающие насосы устанавливают в разрыв трубопроводов, поэтому их входной и выходной патрубки расположены на одной линии. Модели отличаются лишь установочным расстоянием между фитингами и их диаметром, присоединительные патрубки в подавляющем большинстве случаев имеют конструкцию типа американка. Технически при наличии соответствующего сантехнического оборудования для пайки или опрессовки резьбовых фитингов, установка повысительного насоса не представляет особых трудностей и состоит из следующих процедур:

• В легкодоступном месте из трубопровода вырезают отрезок трубы, равный по длине установочному размеру агрегата.
• Если трубопровод металлический, на торцах обрезанных труб нарезают резьбу, в полипропиленовый впаивают переходник с полимера на металл, в металлопластиковый запрессовывают резьбовые фитинги с наружной резьбой под американку насоса.
• Далее проводится установка насоса для повышения давления в разрыв труб в соответствии с инструкцией по эксплуатации, его чаще прикручивают к резьбовым патрубкам накидными гайками американок.

Рис. 13 Схемы подключения помп подкачки

Схема подключения – рекомендации

Определяя место для оптимального расположения насоса, руководствуется следующими соображениями:

1. Для корректной работы бытовой техники в виде бойлера, стиральной или посудомоечной машины насос размещают непосредственно перед ними.
2. Если в доме имеется накопительный бак, расположенный на чердаке, подкачку ставят на его выходе.
3. Как и при установке циркуляционных агрегатов, в случае выхода электронасоса из строя или снятия его для ремонтно-профилактических работ, предусматривают размещение параллельно ему байпаса с запирающим шаровым краном.
4. При установке насоса в многоквартирных домах велика вероятность оставить жильцов по стояку без воды, резко увеличивая объем ее потребления при включении подкачки. В данной ситуации следует предусмотреть размещение в квартире накопительных емкостей, которые практичнее подвешивать к потолку.
5. Многие при установке более мощных агрегатов в линию не получают желаемый результат, указанный в паспортных данных. Не зная законов гидродинамики, они не учитывают возросших гидравлических потерь в трубопроводе при увеличении объемов прокачиваемой жидкости – для их уменьшения необходимо менять трубы на больший диаметр.

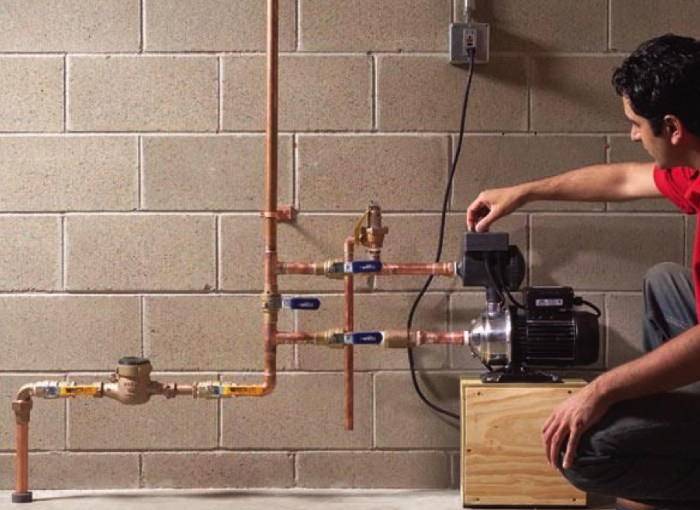

Рис. 14 Установка насосов подкачки во внутренний водопровод

Повысительные электронасосы обычно устанавливают в квартирах или частных домах при пользовании коммунальными водопроводными сетями, службы которых не выполняют свои обязательства по созданию рабочего давления в системе. Стандартные бытовые агрегаты с мокрым ротором в среднем повышают давление на 0,9 атм., для получения более высокого показателя в систему необходимо установить центробежные электронасос, насосную станцию или установку с частотным регулированием скорости вращения рабочего колеса (лучший, но слишком дорогой вариант).

Зачем нужны насосы для повышения давления

По данным нормативной документации давление в водопроводных коммуникациях должно соответствовать параметрам 3-6 атм. Как показывает практика при напоре меньше 2 атм., эксплуатация техники (посудомойки, стиральной машины и водонагревателей) прекращается.

Также стоит отметить, что уровень давления воды не должен превышать 7 атм., так как в противном случае наступает большая вероятность разрывов сантехнических соединений и поломки бытовых приборов

Поэтому очень важно, чтобы уровень напора воды в трубах соответствовал и поддерживался в определенных рамках

Качественная эксплуатация различных бытовых приборов, а также пожарных гидрантов возможна лишь при наличии уровня напора воды не менее 2 атм. В случаях, когда данный показатель не соответствуют норме, на помощь придут специальные приборы, призванные обеспечивать необходимое давление в трубах.

К таким техническим приборам можно отнести: 1. Насос для повышения давления. 2. Станция насосная.

Рассмотрим более детально принцип работы насоса для повышения напора воды. Данное устройство применяется в том случае, когда в водопроводной системе есть вода, но уровень давления при этом настолько мал, что качественная работа водопровода просто невозможна. На практике такая проблема довольно распространена в многоэтажных домах, где жители последних этажей из-за того что в водопроводной системе очень низкое давлении часто сидят без воды. Хорошим выходом из такой неприятной ситуации может стать установка насоса для повышения уровня давления.

Перед тем как установить данный прибор, следует тщательно изучить проблему и выявить причины слабого давления. К таковым относятся коррозийные повреждения внутренней поверхности труб или пробки из органических отложений, которые появляются вследствие неправильного ухода за водопроводной системой и низкого качества подаваемой воды. При таких проблемах использование насоса не вполне оправдано так как, устранив проблемы, давление очень быстро приходит в норму.

Причины низкого давления в системе водоснабжения

Низкое давление в трубах водоснабжения сопровождается слабым потоком воды. Такая картинка прослеживается во всех источниках с водоснабжением, например, в смесители, душе, садовой шланге. Давление воды относительно простой распознать, но домовладельцы могут сопоставлять этот термин с другими техническими характеристиками. Из-за этого процесс устранения главной проблемы затягивается. Чаще всего давление ставят в один ряд с потоком и объемом воды.

Давайте разберемся, чем отличаются эти параметры:

• давление воды – это величина, присуща системе трубопроводов и за ее пределами. В стандартной напорной системе давление воды регулируется посредством рабочего взаимодействия между напорным баком, скважинным насосом и реле давления;
• скорость потока – это количество воды и скорость ее транспортировки для обеспечения водоснабжения во всем доме. Скорость потока зависит от ряда факторов, включая мощность скважинного насоса и производительность скважины;
• объем водяного источника – это фактическое количество грунтовых вод в колодце. Этот показатель определяется объемом воды в водоносном горизонте. Объем воды в колодце зависит от ряда факторов, включая размер водоносного горизонта, скорость откачки воды и скорость подъема грунтовых вод с поверхности.

Изменение давления в автономной системе водоснабжения ↑

Прежде чем выявлять отклонения давления в трубопроводе, необходимо узнать об оптимальных величинах.

Считается, что для комфортного потребления воды в частном доме достаточно 2,5-4 бар. Допустимо повышение давления до 6 бар. В характеристиках к каждому сантехническому изделию указывают минимальную и максимально допустимую величину этого показателя. Слишком высокое давление может привести к быстрому износу и выходу из строя особо чувствительной сантехники.

Если насос создает на выходе давление в 2 бара, то этого вполне достаточно для привычных процедур: принятия душа, умывания, мытья посуды, стирки и т. д. Но вот для джакузи или полива больших участков, понадобится 4 бара.

Точки водоразбора в системе водоснабжения дома

Учтите и тот момент, что домочадцы и гости могут использовать одновременно несколько точек водоразбора. По этой причине в каждой из них рекомендуется поддерживать значение в 1,5 бара.

Давление может понизиться по многим причинам. Некоторые из них:

• Активное водопотребление в жаркое время года.
• Малый дебит скважины. В этом случае не происходит своевременного восполнения в ней запасов воды.
• Использование слишком мощного насоса.

Способов решения проблем несколько. Это может быть замена имеющегося насоса (коррекция его мощности), установка повысительного насоса, установка насосной станции с гидроаккумулятором. Первые два способа не решат проблему, если она заключается в малом дебите скважины. В этом случае рекомендуется использовать расширительный мембранный бак.

Насос для повышения давления

Мембранный бак (гидроаккумулятор) предназначен для поддержания оптимального давления в напорной системе водоснабжения загородного дома. Добавьте к нему реле давления – вот вам и насосная станция

Обратите внимание, гидроаккумулятор не создает, а именно поддерживает давление, создаваемое насосом

Что представляет собой мембранный бак? Это емкость, внутреннее пространство которой разделено на две части мембраной. Одна часть заполнена воздухом, а в другую подается вода.

Заполнение бака водой

Когда вода заполняет предназначенную для нее половину, то имеет место сжимание воздуха во второй камере. Это продолжается до тех пор, пока на определенном значении не сработает реле давления и не отключит насос. Контролировать состояние системы можно с помощью манометра.

Работа мембранного бака

Когда в точке водоразбора открывается кран, воздух начинает давить на мембрану бака, выталкивая из него имеющуюся воду.

Использование гидроаккумулятора позволяет накапливать запас воды до тех пор, пока ее уровень в скважине не восстановится до рабочей отметки, когда насос беспрепятственно сможет ее выкачивать. В связи с этим мембранный бак имеет различные объемы. Выбирая изделие, ориентируйтесь на свои потребности в воде, мощность установленного насоса и данные в паспорте скважины.

Расширительные мембранные баки различного объема

Иногда давление в системе может быть слишком сильным. Такая ситуация возникает в случаях, когда при мощном насосе потребление воды скудное, точек ее забора мало. Решить проблему помогут редукционные клапаны или, как их называют в простонародье, редукторы. Путем снижения давления в трубопроводе они предотвращают возникновение гидроударов и существенно продляют срок эксплуатации установленной сантехники.

Редукторы врезаются в систему соответственно направлению движения воды. Они имеют два патрубка – входной и выходной. К первому вода поступает под большим давлением, а из второго – выталкивается с меньшей силой. Такой эффект достигается за счет выравнивания усилий установленной внутри редуктора надстроечной пружины и мембраны.

Редуктор давления воды

Таким образом, приобретая насос или устанавливая целую насосную станцию, необходимо тщательно производить расчеты. Учтите объем потребления воды, количество точек водопотребления, глубину скважины, ее дальность от дома и т.д. Неправильные или несвоевременные подсчеты приведут вас к незапланированным и в большинстве случаев необоснованным тратам.

Не можете справиться самостоятельно? Пригласите специалистов. Они выполнят не только все расчеты, но и помогут подобрать гидротехническое оборудование, установят его должным образом.

Как правильно установить насос для повышения напора воды

Подключение циркуляционного повышающего аппарата и подготовка к работе более сложных по конструкции нагнетающих устройств, укомплектованных гидроаккумулятором, существенно отличаются.

Подключение циркуляционного повышающего нагнетателя

Монтаж циркуляционного агрегата для повышения давления воды в многоэтажном доме производится в следующем порядке:

1. Болгаркой или специальным приспособлением для пластиковых труб на входной магистрали вырезается отрезок трубы, соответствующий установочному размеру устройства;
2. В соответствии с материалом трубопровода, монтируется соединительная арматура. Если используются металлические трубы, применяется, либо сварное соединение, либо резьбовые сгоны, если трубы пластиковые, используется специальный паяльник;
3. С помощью гаек, имеющихся в комплекте поставки, изделие монтируется в магистраль.

Монтаж всасывающего насосного модуля с гидроаккумулятором гораздо более трудоемкий процесс. Для начала, перечислим основные модули, имеющиеся в типовой нагнетающей системе:

1. Самовсасывающий модуль;
2. Аккумулирующая емкость;
3. Автоматическая система контроля;
4. Фильтр первичной очистки, предотвращающий попадание в систему различных абразивных мелкодисперсных загрязнителей;
5. Сантехническая арматура, трубопроводы и гибкие шланги.

Для предотвращения оттока воды из корпуса насоса при выключении электропитания, перед впускным патрубком предусматривается возможность монтажа запорного клапана. В многоэтажках в качестве источника воды выступает подающая магистраль, в частном секторе это чаще всего собственная скважина или колодец.

Методика подключения нагнетающей установки в частном секторе

• Монтировать установку следует в непосредственной близости от места водозабора;
• Температура в месте установки не должна опускаться ниже +5 С;
• Не допускается соприкосновение модулей установки со стенами;
• Место установки должно обеспечивать возможность технического обслуживания и ремонта агрегатов.

Существует несколько наиболее распространенных вариантов установки насосной станции с гидроаккумулятором:

1. Непосредственно в доме;
2. В подвальном помещении или цокольном этаже;
3. В колодце;
4. В кессоне;
5. В специальной утепленной постройке.

Каждый из этих вариантов имеет свои преимущества и недостатки, поэтому выбор установки зависит, прежде всего, от планировки участка и особенностей постройки. После выбора места установки приступают к монтажу станции, который состоит из следующих основных этапов:

Подготовительные мероприятия, которые включают в себя:

a)    Устройство площадки под установку оборудования. Фундамент должен быть прочным и обеспечивать надежное крепление аппарата;

b)    Копку траншей под укладку трубопроводов;

c)    Обеспечение электропитания

2.   Монтаж водозаборной системы. В зависимости от модификации применяемого насоса различают:

a)    Стандартную схему, с поверхностным насосным агрегатом и встраиваемым эжектором. В этом случае конструкция представляет собой полипропиленовую трубу, с подсоединенным через специальную муфту обратным клапаном с вмонтированным фильтром грубой очистки;

b)    Использование внешнего эжектора. При такой конструкции обратный клапан с фильтром грубой очистки устанавливается на входной патрубок эжектора;

c)    С погружным насосом, укомплектованным сетчатым фильтром. В этом случае достаточно присоединить обратный клапан и подающий трубопровод.

3.    Установка поверхностных модулей. На этом этапе следует помнить, что подключение каждого последующего элемента следует производить с использованием шаровых кранов и обратных клапанов. Такая конструкция обеспечит возможность обслуживания и ремонта отдельных модулей насоса, не прибегая к сливу воды из всей магистрали;

4.   Первичный пуск станции производится после заполнения водой через специальную горловину, находящуюся на верхней панели рабочей камеры.

https://youtube.com/watch?v=5c39kXyw3uM

Перед запуском любого повышающего генератора следует убедиться в наличии и исправности заземления!

Подбор мощности для насоса

Величина мощности насоса для увеличения давления воды в квартире или доме должна соответствовать потребностям конкретной водопроводной сети. Плохо, когда напор недостаточен, однако не требуется и слишком большое его значение. Если смонтировать насос с излишней производительностью, в системе водообеспечения увеличится давление, в результате чего все ее детали будут подвергаться ненужной нагрузке.

Повышенный напор приводит к частым поломкам оборудования и его быстрому износу. Его значение должно составлять не менее двух атмосфер, благодаря чему водные процедуры можно будет принимать в комфортных условиях, хотя некоторые автоматические насосы постоянного давления воды к условиям эксплуатации более требовательны.

Например, когда в частном доме имеется джакузи, душевая кабинка, включена автоматическая стиральная и посудомоечная машина или другая техника, требуется больший напор. В данной ситуации давление в водопроводе необходимо увеличить до 5 – 6 атмосфер. Следует отметить, что некоторые виды бытовых приборов требуют еще больших показателей.

По этой причине перед установкой насоса повышающего давление воды нужно ознакомиться с документацией, прилагаемой к домашней технике. Если в будущем планируется приобретение устройств для применения в быту, требования к их функционированию также учитывают. Максимально точные расчеты может произвести специалист, но, как правило, предварительных показателей бывает достаточно.

Если при открытом на кухне кране затруднено принятие душа по причине слабого напора, достаточно приобрести обычный насос для подкачки воды из водопровода, усиливающий давление на несколько атмосфер. Но, когда в доме пользуются стиральной машиной, душевой кабиной или аналогичной бытовой техникой, нужно изучить прилагаемую к ним техническую документацию.

Каждая точка потребления воды требует напора определенной величины. Отсутствие нужного давления приводит к работе дорогостоящих приборов вхолостую. Дело в том, что на подобные условия функционирования бытовая техника, особенно зарубежного изготовления, не рассчитана.

Поломка, возникшая в результате отсутствия необходимой величины давления, часто рассматривается производителями как ситуация, которая не соответствует условиям предоставления гарантии. Поэтому следует ориентироваться на максимальную величину напора в водопроводе, прописанную в техпаспортах бытовых устройств.

При наличии в доме большого количества техники, желательно проконсультироваться у профессионалов. Делая выбор модели насоса для поднятия давления воды в квартире или доме, подходящей по мощности, следует учитывать потребности приборов для бытового назначения, покупка которых планируется в будущем.

Установка нагнетательного насоса

Процесс подключения прост и включает следующие этапы:

• Отключение основного клапана подачи воды и слив воды из всех насосов. Краны нужно оставить открытыми, чтобы выпустить захваченный воздух;
• Зачистка входной водопроводной трубы, для облегчения монтажа арматуры;
• При помощи трубореза произвести врезку трубы в линию подачи воды;
• Подключить повысительный насос, а также все фитинги, которые будут выходить из него до существующей линии подачи воды;
• Зачистка фитингов при помощи наждачной бумаги;
• Нанесение флюса на соединения и пайка деталей.
• Выполнить подключение к электрической панели (возможно, с помощью профессионального электрика);
• По готовности открывают клапан подачи воды на счётчике, и дают смесителям поработать в течение нескольких минут, чтобы выпустить воздух внутри труб.
• Проверяют индикатор давления, чтобы увидеть эффективность действия конструкции.
