Как выбрать?
Чтобы не ошибиться с выбором, необходимо изучить советы профессионалов, которые мы для вас подобрали:
- Покупку насоса необходимо совершать одновременно со всеми конструкционными элементами будущей системы. Так получится добиться максимальной эффективности системы и обеспечить ее долговечность. Ремонтные работы будут стоить дорого, поэтому лучше сразу обезопасить себя.
- Выбор насоса должен основываться на производительности агрегата. Этот параметр может показывать производительность в литрах или кубометрах. Все зависит от количества теплоносителя, который будет находиться в системе. Умножаем эту величину на 3 и получаем необходимую производительность насоса.
- Напор должен подбираться в соответствии с параметрами труб, из которых состоит система (учитывая диаметр, длину, материал).
- Небольшой насос проще разместить в помещении, но размеры агрегата напрямую связаны с его мощностью. Небольшой насос — ограниченная мощность.
- Фазность также влияет на выбор насоса. Обычно для частных объектов выбирают однофазные агрегаты. А вот промышленные площади требуют установки насосов с трехфазным двигателем.
- Иностранные насосы не всегда оказываются лучше отечественных аналогов. Продукция наших производителей рассчитана на низкое качество воды и особенности использования, характерные для нашей местности.
Установка насоса на теплый пол
Прежде чем приступать к установке циркуляционного насоса на тёплый пол, следует выбрать место его размещения, и схему монтажа.
Монтаж теплого пола: циркуляционный насос и монтаж коллектора
Как устанавливается насос
Где бы не устанавливался насос, ротор в обязательном порядке должен размещаться горизонтально. Хотя вертикальный монтаж возможен, то тогда будет теряться до 30% его мощности.
При наличии шумного оборудования, его допустимо устанавливать под пол.

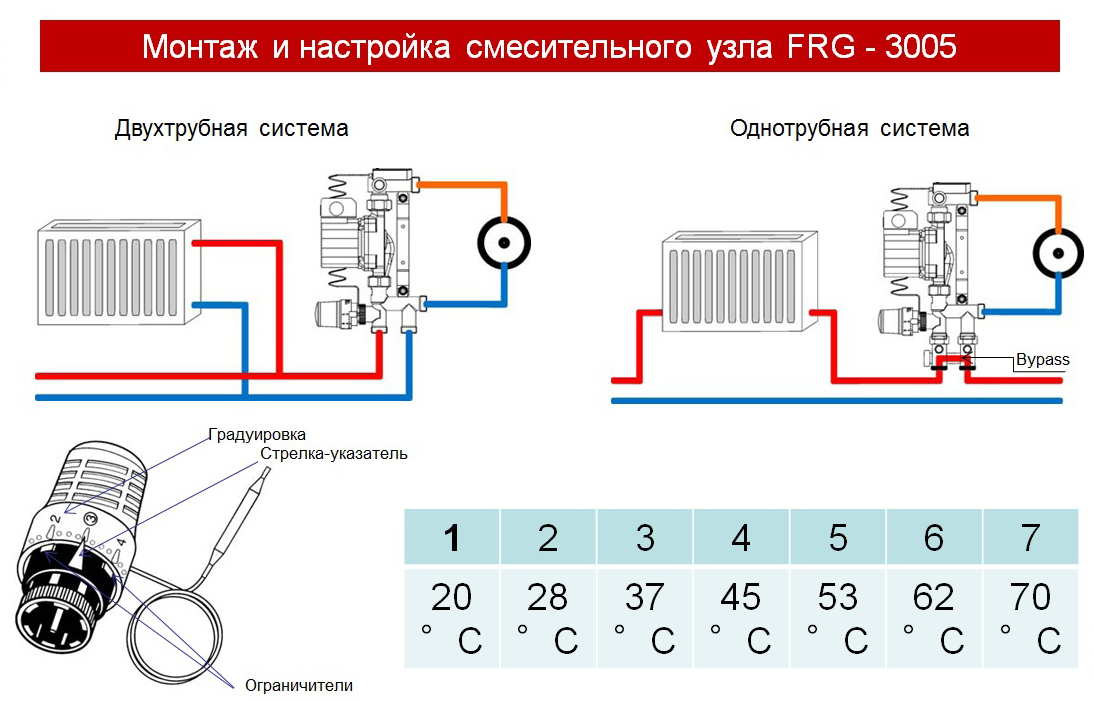

Схемы монтажа

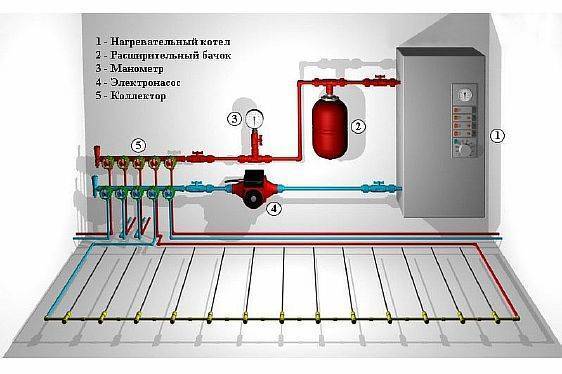

При обустройстве тёплых водяных полов, он может монтироваться:
на подающую трубу, за смесительным коллектором;
на трубу обратки, перед котлом.
Специалисты чаще размещают устройство на подающем трубопроводе, это помогает избежать завоздушивание системы.
Бывает схема с двумя насосами. Если дом двухэтажный, то на каждом устанавливается по одному, это упрощает процесс регулировки отопительной системы.
Процесс установки насоса
После определения участка для установки насоса, можно приступать к его монтажу:

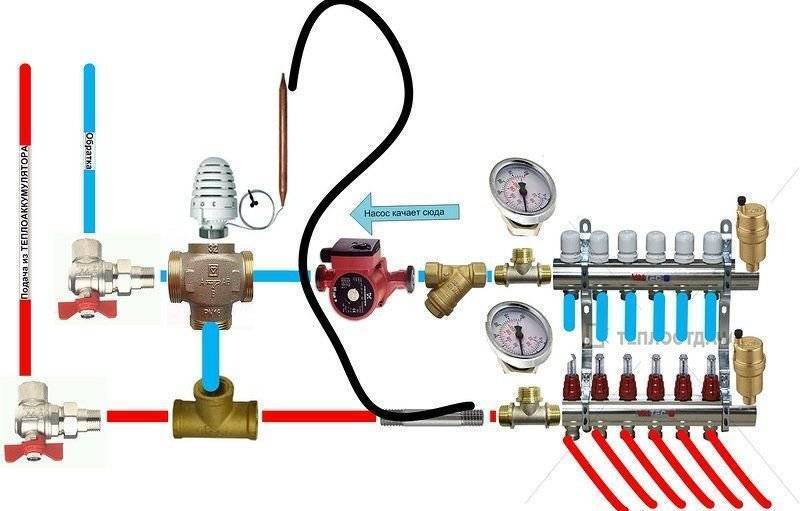

- Первым делом на место установки устройства нужно вмонтировать байпас (обходную трубу). Для этого, разрезается основная труба.
- На концах трубы следует сформировать резьбу, куда будут устанавливаться шаровые вентили.
Устанавливается прибор, перед которым ставится фильтр.
После этого, открывается вентиль подающий теплоноситель, и кран для спуска воздуха.
Подбор насоса для системы отопления дома.
К подбору циркуляционного насоса для котельной частного дома, котетжа или дачи необходимо отнестись очень ответственно. Лучше конечно поручит это профессионалам, хотя при наличии небольших базовых знаний и не слишком серьезных требованиях к системе отопления расчет можно сделать самому, основываясь на наших рекомендациях.
Циркуляционный насос подбирается по расходу воды в системе отопления в м3 в час и развиваемому напору в М, исходя из размеров дома и материалов использованных при строительстве дома. Опытный проектировщик подберет насос именно для системы отопления в вашем доме. Если же вы готовы взять ответственность при выборе на себя, то рекомендуем выбрать насос с автоматической регулировкой или хотя бы несколькими скоростями работы. Он конечно дороже, но зато позволит скорректировать ошибки монтажа системы отопления или выбора циркуляционного насоса. У насосов с так называемым мокрым ротором имеется регулировка скорости вращения, и поэтому можно в определенных пределах подрегулировать циркуляцию теплоносителя и исправить ошибку с подбором насоса.
И так для подбора циркуляционного насоса для частного дома вам необходимо:
Насос UPS с резьбовым или муфтовым подключением
1. Знать высоту от точки установки насоса до верхней точки самого верхнего отопительного прибора.
2. Отапливаемую площадь помещения.
3. Определить ориентировочно сопротивление вашей системы отопления. Для примера с нее и начнем.
Трубу так называемые в народе пластмассовые (Pilsa или PPR PN10, 20,25) специально не заостряю внимание на материале – свойства примерно одни и те же. Диаметр Ду40 с чугунными батареями сопротивление системы отопления 1м
Ду 32 с алюминиевыми радиаторами отопления — 1,2 – 1,5м
Ду25 с биметаллическими отопительными приборами – 2м
Ду 32 с алюминиевыми радиаторами отопления — 1,2 – 1,5м. Ду25 с биметаллическими отопительными приборами – 2м.
Выбираем напор, развиваемый насосом. Например, высота от насоса до верхней точки самого верхнего отопительного прибора у нас 4 метра (в доме два этажа, трубы тонкие, отопительные приборы биметаллические) насос должен развивать напор 4+2 = 6 метров.
Теперь чтобы найти м3/час, отапливаемую мощность переводим в необходимое тепло 10 м отапливаемой площади это 1 кВт, если стены теплые и толстые берем 0,8 кВт тонкие и холодные 1,2 кВт.
Дом теплый площадью 200 м2, стены толстые. 200/10х0,8=16 кВт или 16х0,86=13,76 ккал
Теперь определитесь, какая разница по температуре в системе отопления вам нужна, мы рекомендуем 8-10 градусов, не более и не менее. Больше плохо для котла и комфорта, меньше вам придется приобрести более мощный и дорогой насос, к тому же потребляющий больше электроэнергии. Выбираем 10 градусов.
13,76/10=1,37 м3/час
Следовательно для теплого двухэтажного дома площадью 200 м2, с пластиковыми трубами спрятанными в стенах и биметаллическими радиаторами вам необходим циркуляционный насос с производительностью 1,4 м3/час при напоре 6 метров. Во избежание ошибки эти характеристики у циркуляционного насоса должны быть на второй скорости, а сам насос следует выбирать трехскоростным.
Данным условиям соответствует циркуляционный насос с мокрым ротором UPS 25-70 фирмы GRUNDFOS. Цена фирменного насоса 140 Евро, китайского 70-80 Евро. Электроэнергии он потребляет 150 Вт в час.
Если бы мы использовали более толстые трубы и алюминиевые радиаторы, то подошел бы циркуляционный насос UPS 25-60 180, а он уже стоит 110 Евро. Этот насос потребляет электроэнергии меньше – 110 Вт в час.
Как видите проектирование системы отопления, и подбор циркуляционного насоса лучше делать до начала работ, так вы еще сможете сэкономить на материалах и эксплуатационных затратах.
О том, как правильно смонтировать циркуляционный насос для системы отопления читайте в следующей статье.
Парамонов Ю.О. ООО предприятие Энергостром, 2013 год.
Расчет рабочего давления в контуре
Хорошее и не очень о насосах для систем отопления.
Watch this video on YouTube
Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:
P = (R x L + Z) / p x q, где:
- P – величина давления;
- R – сопротивление потоку для прямых участков трубопровода;
- L – общая длина
- Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
- р – величина плотности теплоносителя при рабочей температуре;
- q – значение ускорения свободного падения.
При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:
P = R x L x ZF, где
R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;
L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;
ZF – коэффициент увеличения, зависящий от следующих показателей:
- для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
- при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.
Насос отопления. Устанавливаем правильно
Watch this video on YouTube
Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.
Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.
Таблица для эмпирического подбора насоса
Таблица 1.
| Отапливаемая площадь (м2) | Производительность (м3/час) | Марки |
| 80 – 240 | От 0,5 до 2,5 | 25 – 40 |
| 100 – 265 | Та же | 32 – 40 |
| 140 – 270 | От 0,5 до 2,7 | 25 – 60 |
| 165 – 310 | Та же | 32 – 60 |
Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.
Как выбрать циркуляционный насос
Watch this video on YouTube
Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.
Основные производители

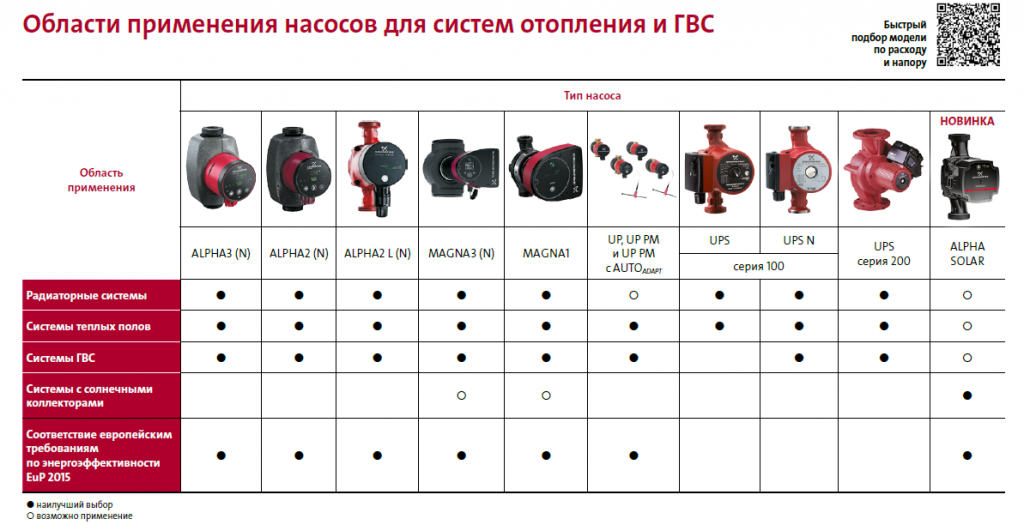

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.
Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.
Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.
Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.
Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.
Линейка продукции UPS может работать с применением 3-х режимов производительности.
Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.
Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.
Заключение
Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.
Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!
Как произвести расчет насоса
Внимание нужно обратить на подачу и напор – производительность. Гидравлическое сопротивление, преодолеваемое насосом, равно максимальному напору в трубах, а подача – 0. Подбор модели основывается на объеме теплового носителя
Исходя из этого рассчитывается гидравлическое сопротивление. На потерю тепла влияют:
Подбор модели основывается на объеме теплового носителя. Исходя из этого рассчитывается гидравлическое сопротивление. На потерю тепла влияют:
- теплопроводность материалов;
- ограждения;
- нахождение дома относительно сторон света;
- температура в среде.
После расчета расхода теплоносителя требуется определить параметр сопротивления в прогреваемом контуре. Для этого применяют стандартные таблицы. По окончании можно приступать к выбору модели.
В качестве примера можно взять насос для дома с площадью в 200 м2. Внутри оборудования двухтрубная система из труб с диаметром в 32 мм, длина – 50 м, материал – полипропилен, график температур – 70-90 градусов. Потери равны 24 кВт при массовом расходе в 1.03 м3/ч. Дальше по таблице определяется гидравлическое сопротивление, в этом случае – 1,8 мбар/пог. м. Для протяженности в 50 метров получится 90 мбар. Нужно суммировать с сопротивлением деталей системы, к примеру, выйдет 1 м. В итоге владельцу потребуется производительность в 1,1 м3/ч с напором в 2м. Исходя из полученных параметров, можно приобрести устройство с достаточными характеристиками.
Насос для теплого водяного пола
Насос для теплого водяного пола – не самый дорогостоящий, но обязательный элемент системы отопления, от которого во многом зависит эффективность ее работы (теплоотдача и экономичность).
Это устройства, принцип работы которых основан на создании центробежной силы.
По сути, основными элементами агрегата являются:
- корпус (в зависимости от размеров и мощности агрегата может изготавливаться из полимерных материалов, нержавеющей стали и чугуна);
- вал с крыльчаткой, обеспечивающий затягивание и проталкивание жидкости;
- электромотор, заставляющий ротор (вал) вращаться.
Какой насос выбрать?
- Как понятно из названия, циркуляционные насосы обеспечивают циркуляцию теплоносителя по системе. При этом для работы с обогреваемыми полами применяются два типа:
с мокрым ротором, когда создающая вращение, затягивающая и под давлением проталкивающая по трубам воду крыльчатка расположена внутри корпуса агрегата и находится в непосредственном контакте с нагретым теплоносителем;
Циркуляционные аппараты с мокрым ротором, благодаря особенностям своей конструкции, отличаются более компактными габаритами и доступной ценой.
При этом жидкость-теплоноситель выполняет для них одновременно роль смазки.
Выбирать циркуляционный насос стоит исходя из площади отапливаемой поверхности, а также от площади жилища в целом. Устройства с мокрым ротором не характеризуются высокой мощностью и производительностью, а потому для обустройства системы водяного встроенного отопления жилища площадью более 400 квадратных метров не пригодны.
Более мощными, подходящими для работы с системах обогрева промышленных комплексов и многоквартирных домов представляются циркуляционные насосы с сухим ротором, вынесенным за корпус агрегата. Однако высокая производительность устройства требует и постоянного профессионального обслуживания. Это обеспечит высоконагруженному аппарату стабильную длительную работу без перебоев.
Также отвечая на вопрос о том, какой ставить насос на теплый водяной пол, стоит проанализировать условия работы агрегата. Устройство контактирует с водой. При этом абсолютной герметичности системы отопления достичь нереально, и в трубах, а также в насосе скапливается воздух, в результате чего происходит окисление и коррозионное разрешение. В связи с этим на устройства, выполненные в чугунном корпусе, смотреть нужно в последнюю очередь как они изготовлены из материала, подверженного окислению.
Для наиболее простых, не используемых постоянно систем отопления вполне подойдут недорогие односкоростные варианты, в то время как для возможности регулирования подачи теплоносителя и температуры лучше отдать предпочтение более дорогим двух- и трехскоростным моделям. Поскольку проникающий в систему и скапливающийся воздух нуждается в сгоне, лучше организовать водяной теплый пол с циркуляционным насосом, имеющим на корпусе специальную откручивающуюся гайку, позволяющую спустить воздух из системы, тем самым повысив эффективность обогрева. Подбор агрегата по параметрам маркировки.
Зная, как выбрать насос для теплого водяного пола правильно, можно исключить такие проблемы как финансовые потери из-за переплаты за устройство большой мощности при требуемой меньшей, либо же связанные с низкой эффективностью и недолговечностью устройства при интеграции в систему, требующие замены агрегата на новый подходящий.
Прежде всего, необходимо ориентироваться на параметры напора и производительности, а также мощность контура теплого водяного пола.
Производительность
Для определения требуемой производительности циркуляционного насоса необходимо мощность контура (кВт), помноженную на постоянный коэффициент 0,86 (для воды, для иных сред другие значения), разделить на разницу температур теплоносителя на входе и выходе.
Значение производительности определяется по каждому контуру отопления отдельно, после чего полученные показатели складываются в один общий.
Это и будет итоговая требуемая производительность устройства.
Для двухэтажного дома лучше спроектировать и смонтировать на каждом этаже по системе контуров, подключенных к отдельному коллектору с насосом.
Эффективность работы отопления будет выше, нежели при одном общем коллекторе и одном мощном насосе.
Напор
Характеристика мощности насоса, описывающая его способность выталкивать воду в вертикальном направлении, называется напором и измеряется в метрах водяного столба или атмосферах. Для одноэтажных частных домов подойдут устройства с напором 0,6 атм или 6 м.в.с.
Насос не должен работать на износ, а потому подбирать его следует, ориентируясь на указанные в его маркировке средние значения.
Лучшие насосы для теплого пола
Есть несколько хороших насосов для теплых полов – какой из них выбрать, решайте сами. Разобраться в этом вопросе нам поможет статья на сайте Бригадир-инфо.ру и методические указания на сайте Минстроя России
Grundfos
Торговая марка из Дании, которая занимается производством насосного оборудования больше 70 лет. У ее циркуляционных приборов хорошие отзывы потребителей. В мире они также ценятся за оптимальное соотношение цены и качества. В настоящее время модели изготавливаются не только в Дании, но также в Сербии, Германии, Китае. Они бесшумны, экономичны, выпускаются в широком ассортименте. У некоторых предусмотрен дисплей с цифровым индикатором, где отображается потребление энергии, мощность.
Другие преимущества насоса Grundfos для теплого пола:
- защита от перегрева;
- летний режим – защищает от заклинивания в случае длительного простоя;
- три скорости;
- режимы пропорционального и постоянного давления;
- функция AUTO ADAPT – обеспечивает автоматическую работу, определяя, что нужно системе отопления в тот или иной период времени.
Контролировать все показатели можно с помощью специального приложения для смартфона.
Wilo
Насосы для теплого пола торговой марки Wilo ценятся за высокие показатели энергоэффективности и долговечность. Бренд существует уже около века, поставляя качественное насосное оборудование для систем отопления.
Преимущества:
- защита корпуса от коррозии и теплоизоляция;
- защита двигателя от перегрева;
- широкий модельный ряд – есть устройства «мокрого» и «сухого» типа;
- минимальное энергопотребление – около 3 Вт;
- простота в обслуживании;
- низкий уровень шума.
Из недостатков бренда называют сравнительно высокую стоимость, однако такие насосы для теплого пола окупаются уже за год, ведь их можно регулировать, уменьшая и увеличивая обороты и, соответственно, мощность, в зависимости от температуры воздуха за окном.
DAB
Итальянский бренд, который также изготавливает качественные циркуляционные насосы для теплого пола. Это модели «мокрого типа», которые выбирают часто для коттеджей, загородных домов.
Преимущества:
- защита от попадания влаги;
- экономичность – большинство моделей бренда потребляют 78 Ватт, новинка Evosta – 35 Ватт;
- корпус с теплоизоляционным кожухом;
- функция спуска воздуха.
Рассчитаны на максимальное рабочее давление 10 бар.
Oasis
Насос подходит для монтажа в системы теплого пола квартир и домов. Изготавливается китайским брендом Forte. Характеризуется продолжительным сроком эксплуатации, благодаря корпусу из чугуна или дюраля, компактными размерами.
У моделей предусмотрено 3 скоростных режима, но использовать их рекомендуется с чистой, не сильно загрязненной примесями водой (для сравнения: некоторые устройства Wilo могут работать даже в агрессивной среде).
В то же время многие покупатели называют насосы Oasis лучшим вариантом для бюджетных систем теплого пола, так как они стоят дешевле европейских аналогов.
Lowara
Итальянский бренд, который занимается производством насосов больше 40 лет. Его устройства характеризуются высокой производительностью, длительным сроком эксплуатации.
Преимущества:
- защита от феррита и отложений – они притягиваются магнитными деталями;
- прочный чугунный или бронзовый корпус;
- детали из нержавеющей стали – из нее сделан узел ротора насоса для теплого пола;
- защита от высокой температуры и перегрузок;
- автоматический выпуск воздуха.
Другие хорошие насосы для контура теплого пола – Krakow, Sprut, Gross.
Неисправности циркуляционного насоса
Давайте взглянем еще на один недостаток, с которым приходится встречаться на практике.
Как понятно из назначения он работает в зимние периоды. В это время он постоянно в работе и, в нормальном режиме, проблем не доставляет. Однако по завершении отопительного сезона он отключается и на протяжении длительного времени стоит недвижимый.
Не будет секретом качество нашего водоснабжения. Поэтому в системе со временем образовывается осадок в виде солей. Это особенно касается места, в котором находится крыльчатка (между ней и корпусом). В этом месте происходит нарастание солей.
При подходе очередного отопительного сезона может возникнуть такая ситуация: вы включаете насос, он издает гул, но движения теплоносителя нет. Все дело в осадке, который закоксовал крыльчатку. При использовании прибора с небольшой мощностью, он может не прокрутить крыльчатку. Именно поэтому выбор желательно делать с запасом.
Что делать, если у вас возникла подобная ситуация? Первым делом вы можете подумать о его замене. Однако, не стоит торопиться, все можно решить проще.
Можно вывернуть гайку. Вы сможете увидеть проем для вставки отвертки или шестигранника. Вы подходящим инструментом слегка проворачиваете вал, на котором находится крыльчатка. Когда эта операция получилась и вы немного прокрутили его, то дальше насос должен справиться самостоятельно. Однако бывают и более сложные случаи, при которых не удается решить проблему подобным образом. В таких ситуациях придется разбирать его и очищать крыльчатку и внутреннюю поверхность корпуса от накипи.
Где лучше поставить насос
В обычных системах отопления циркуляционный насос ставится исключительно на обратку, непосредственно перед котлом. Но в случае с теплыми полами, этот вариант далеко не лучший.

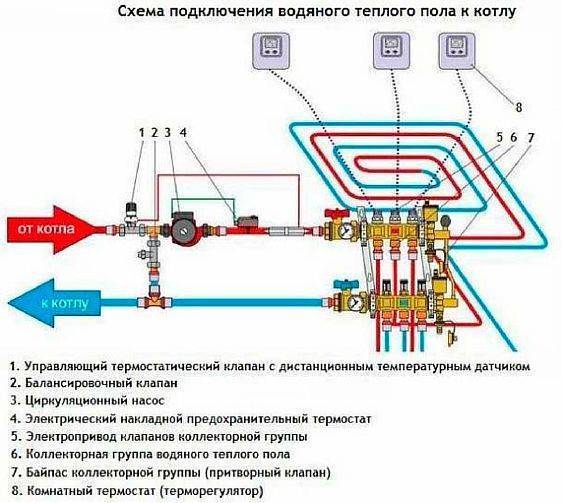

Схема подключения насоса предусматривает монтаж насосного оборудования на подаче теплоносителя. Это обусловлено особенностью работы и эксплуатации водяного контура.
Нарушения герметичности резьбовых соединений, наличие перепадов в высоте трубы уложенной в пол, сбои в работе системы отопления — приводят к появлению воздушных пробок. Насос ставится на подачу, чтобы максимально предотвратить завоздушивание системы и при необходимости выдавить воздух.
Остальные варианты подключения насоса, также имеют место. Но как показывает практика, если запустить насос, стоящий на подаче теплоносителя, можно достичь лучших результатов.
Расчет параметров насоса
В системах отопления устанавливают циркуляционные насосы. Они не создают избыточного давления, а просто проталкивают теплоноситель с определенной скоростью. Так как потребность в тепле меняется в зависимости от погодных условий, то и скорость движения теплоносителя должна меняться. Потому лучше устанавливать регулируемые насосы — трехскоростные.
Перед покупкой следует определиться с двумя основными параметрами: производительностью (расходом) и напором. Если теплоносителем будет выступать вода, рассчитывают производительность насоса по следующей формуле:
Q = 0,86*Pн/(tпр.т — tобр.т)
- Pн — мощность отопительного контура, кВт;
- tобр.т — температура теплоносителя в обратке
- tпр.т — температура подачи.
Разница температур в системах водяного отопления составляет обычно 5оС, мощность контура чаще всего зависит от отапливаемой площади, потому для упрощения побора насоса для водяного теплого пола можно воспользоваться таблицей. Но нужно учесть, что при расчетах брались средние цифры для средней полосы России. Потому, если у вас дом имеет не лучшее утепление, или вы живете значительно севернее или южнее средней полосы, вам придется скорректировать результат (или посчитать самостоятельно). Вообще, этот параметр берут с запасом 15-20% на случай аномальных холодов.

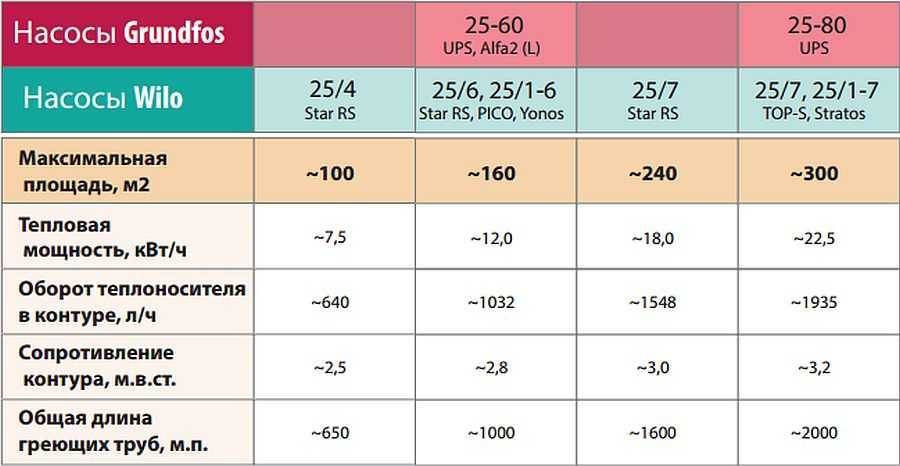

Таблица определения производительности насоса в зависимости от отапливаемой площади
Вторая характеристика, по которой подбирают насос — это напор, который он может создавать. Напор необходим для преодоления гидравлического сопротивления труб, фитингов, других компонентов системы. Сопротивление системы зависит от материала трубы и ее диаметра. Значение гидравлического сопротивления трубы имеется в сопроводительных документах к ним (можно воспользоваться усредненными данными). Также в расчет принимают увеличение сопротивления на вентиле (1,7), на арматуре и фитингах (1,2) и на смесительном узле (необходим при использовании высокотемпературного котла и коэффициент для него 1,3).
H= (П*L + ΣК) /(1000),
- H — напор насоса;
- П — гидравлическое сопротивление погонного метра трубы,
- Па/м; L — длина труб наиболее протяженного контура, м;
- К — коэффициент запаса мощности.
Для расчета требуемого напора в контуре паспортное гидравлическое сопротивление метра трубы умножают на длину контура. Получают значение в кПа (килопаскалях). Переводят это значение в атмосферы (напор насосов измеряется в атмосферах) 100 кПа=0,1 атм. Найденное значение в зависимости от наличия арматуры и вентилей умножают на соответствующие коэффициенты. После всех операций вы нашли рабочую точку насоса.
По графической характеристике выбираете модель
Но расчет насоса для теплого пола еще не окончен. Теперь нужно выбрать модель. Для этого в каталоге понравившегося производителя находите характеристику насоса. Она представлена в виде графика. Подбираете модель так, чтобы найденная рабочая точка находилась в средней трети характеристики. Если устанавливать будете трехскоростной вариант, то подбирайте модель по второй скорости — так обеспечите оптимальный, а не на пределе, режим работы и ваш насос будет служить долго и обеспечит нормальную температуру даже в холодные дни.
На что обращать внимание при выборе оборудования
Для того, что бы напольное отопление было эффективным, необходимо перед монтажом сделать определенные теплые расчеты. Потребуются точные данные и параметры работы практически всех элементов отопления. Не стоит сбрасывать со счетом и циркуляционный насос. К выбору модели и типа этого агрегата надо отнестись со всей серьезности.
Во всех остальных случаях без насоса не обойтись. Как подобрать насос, если у вас большое количество водяных греющих труб, большая длина водяных контуров. Все это накладывает на систему отопления дополнительную нагрузку. Без принудительной циркуляции, без узла подмеса, такое отопление будет неработоспособна.
- Циркуляционный насос должен соответствовать техническим параметрам системы;
- Вам должна быть точно известна площадь отапливаемого помещения;
- Вероятность тепловых потерь в отопительном контуре.
Производительность
Выбрать насос вам поможет правильно представление о его производительности – одной из самых важных характеристик. Следует рассчитать максимальную производительность агрегата, которая потребуется для создания достаточного напора и постоянной циркуляции воды в системе. Этот параметр определяется в м3 за час работы насоса. По правилам термодинамики насос должен в среднем прогонять через себя объем воды в 3 раза превышающий объем теплоносителя, залитого в систему отопления.
Соответственно, чем больше отопительных контуров, тем больше должна быть производительность агрегата. Поэтому при выборе модели агрегата следует ориентироваться на технику, имеющую запас мощности в 10-20%. Благодаря существующему зазору в мощности, вы сохраните оборудование, обеспечив ему длительные сроки эксплуатации.
Площадь отапливаемого помещения так же учитывается при выборе оборудования. Чем больше дом, тем большей мощности необходимо ставить циркуляционный насос. Как правило, в домах, где отапливается множество комнат, ставятся не один, а несколько насосно-смесительных станций.
Напор
Следующим параметром, на который обращают вниманию при покупке насоса – это напор. Каждый агрегат обладает своей производительностью, а, следовательно, и определенной величиной напора. Для того, что бы теплоноситель нормально преодолевал все петли и изгибы водяных контуров, требуется довольно сильный напор. От величины напора, зависит интенсивность подачи теплоносителя в систему. Хороший и мощный насос обеспечит нормальную циркуляцию воды в отопительном контуре, достигая самых отдаленных участков отапливаемого помещения, не теряя при этом своих расчетных характеристик.
Расчет производительности циркуляционного насоса для теплых полов
При проведении расчетов важно получить минимальную мощность, которой будет достаточно для работы системы отопления. Используем для расчетов формулу:
G =Q Х 0,86/Δt, где
G =Q Х 0,86/Δt, где
G — производительность системы в л/ч;
Q — тепловая энергия системы (Вт).
0,86 — коэффициент преобразования Ккал/ч;
Δt — разница параметров температуры воды в связке подача-обратка (°C).
Обычно для теплых полов берутся модели насосов, которые имеют производительность в 2,5 м3/ч при напоре 6 м. Это для среднестатистического теплого пола, в котором имеется стандартное количество водяных контуров (2-4 контура). Однако если у вас планируется обогрев жилого дома в полном объеме, такой мощности насоса для теплого пола будет не достаточно, по той причине, что расход теплоносителя будет значительным и потребуется больший напор. Для этой цели определяются реальные потери рабочего давления в трубопроводе греющих полов, делается тепловой и гидравлический расчет.
Подобные расчеты можно попытаться сделать самостоятельно или обратиться для выполнения такой работы к услугам специалистов. Последний вариант будет предпочтительнее, так как допущенные ошибки в данных расчетах могут обернуться для вас неприятностями.
Виды циркуляционных насосов
Выделяется два типа:
- с мокрым ротором;
- с сухим ротором.
Оборудование для циркуляции воды в теплых полах классифицируется по мощности – она влияет на особенности разных насосов.
С мокрым ротором
Крыльчатка устанавливается максимально близко к ротору (часто они размещены в одном корпусе) – это позволяет добиться компактности оборудования. Чтобы жидкость не проникала к электронике, вал привода оснащен сальником из герметичной резины.
Часто в таких насосах установлена двойная защита. Модели с мокрым ротором отличаются небольшими размерами, поэтому их монтируют прямо в прогреваемой комнате. Они практически бесшумны при работе.
Мощность позволяет прогонять воду в системе для зданий общей площадью до 400 м2. Одна из популярных моделей с мокрым ротором, подходящая под приведенные характеристики – Willo. Эти насосы достаточно эффективны, но экономично потребляют электроэнергию, что позволяет снизить траты на счета.
Небольшая масса и габариты допускают монтаж прямо на трубах отопительного контура без наличия дополнительных крепежей на опорах. Все элементы обязательно изолируются для исключения риска удара током. Если случаются перепады напряжения, в ход идет встроенное реле – оно не позволяет механизму выйти из строя.
С сухим ротором
Каждая конструктивная часть насоса расположена в отделенном корпусе. «Сухая» модель достаточной мощности без труда обеспечит циркуляцию жидкости в системе на несколько квартир.
Оборудование отличается большими габаритами, поэтому требуется установка в отдельной комнате. Из-за массивности для крепления понадобится металлическая рама.
Сухие модели сильно шумят при работе, потому их редко используют в отоплении частных домов. Такие насосы применяют на предприятиях крупной промышленности или торговых точках.
