Две основные характеристика циркуляционного насоса
С длинном списке, технических характеристик тепловых насосов есть две основные. Это диаметр труб подключения и мощность «ускорителя». Эти две цифры считаются определяющими и указываются в наименовании.
Диаметр труб подключения
Важнейший параметр для монтажа насоса, особенно с уже смонтированные системы отопления. Это числовое значение, указанное в миллиметрах и показывающее диаметр труб отопления, которые можно подключить к патрубкам входа\выхода.
Обращаем внимание, что для подключения на патрубках корпуса, сделаны отводы с нарезанной резьбой
Мощность
Мощностью в системах отопления называют способность поднять воду на определенную высоту или напор насоса.

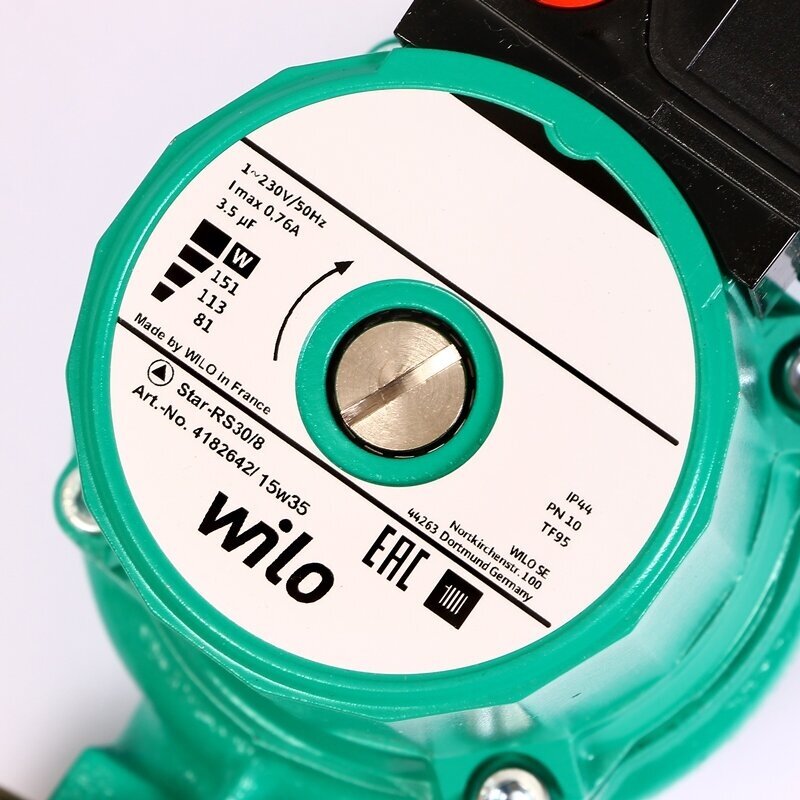

В маркировке насосов Grundfos мощность указывается в метрах, умноженных на 10 или атмосферах умноженных на 100. То есть, Grundfos с возможностью поднять воду на 5 метров (напором 5 метров), в маркировке получит цифру 50 или 0,5 атм. (атмосфер).
Пример: Циркуляционный насос Wilo Star 30/2, означает, что диаметр труб подключения 30 мм, напор 2 метра.
В маркировке Wilo мощность указывается, просто в метрах.
Пример: Grundfos UPS 25 40 (130 мм), означает, что диаметр труб подключения 25 мм (1/2 дюйма), напор 4 метра. 130 это монтажная длина установки.
2 Советы по ремонту Wilo-насоса
Не ремонтируйте насос без предварительного отсоединения питающего кабеля и слива воды с участка. Следует отметить, что насосы мокрого хода поставляются с модулями в зависимости от требуемой мощности и размера. Ремонт этих устройств прост — неисправный модуль заменяется новым.
2.2 Не вращается вал при включенном насосе и характерных звуках
Причины: окисление вала после длительного простоя или попадание инородной частицы в рабочее колесо. В первом случае насос следует ремонтировать следующим образом: слейте воду, открутите винты, крепящие двигатель и корпус. Снимите электродвигатель с крыльчаткой и рабочее колесо. Поверните последний узел вручную. Изделия малой мощности требуют отвертки для разблокировки вала. Для этого на конце вала имеется выемка.

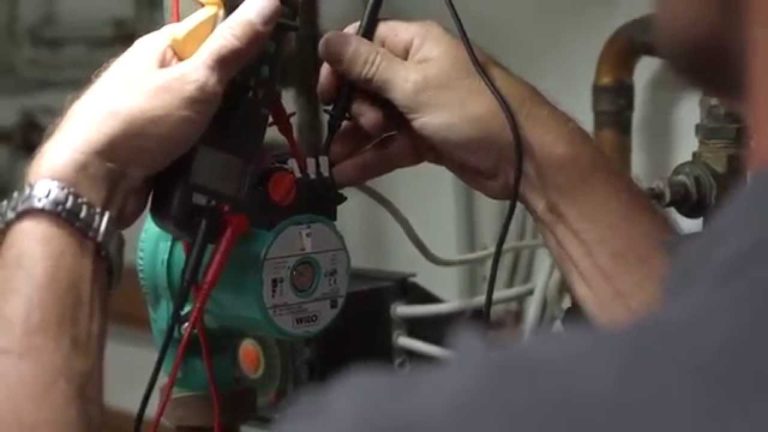

Проверка электрической коробки циркуляционного насоса
2.5 Помпа вибрирует, при этом сопровождается шумом
Причиной является износ подшипников, обеспечивающих вращение ротора. Изношенные детали должны быть заменены. Поскольку подшипники запрессовываются в гнездо с помощью съемника, вам понадобится деревянный молоток. Забейте новые подшипники в гнездо точным, но аккуратным ударом молотка. Низкое давление в системе может вызывать вибрации и громкие звуки. Это следует устранить путем увеличения давления на входе, учитывая, что уровень жидкости в теплоносителе также должен быть увеличен.

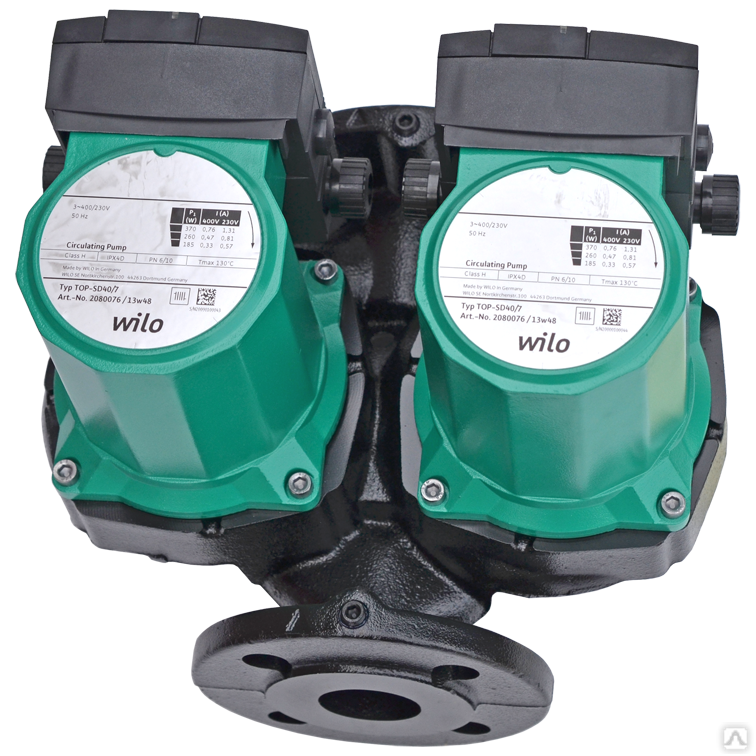

Циркуляционный насос Vilo с двумя рабочими колесами
2.6 В системе низкий напор воды
Эта проблема возникает при неправильном подключении фаз в трехфазных насосах или при слишком высокой процентной вязкости жидкости. В первом случае достаточно подключить устройство в соответствии с инструкцией. Во втором случае ремонт сводится к очистке трубного фильтра коллектора, проверке технического состояния трубопроводов, подключенных к насосу, и регулировке параметров системы в соответствии с данными на паспортной табличке агрегата.
- Тепловой насос Wilo Star
- Тепловой насос Wilo Top
- Тепловые насосы Wilo Stratos
- Тепловые насосы серии Wilo Yonos
Как выбрать насос Wilo для вашей системы отопления
Как распознать подлинный насос Wilo
Как рассчитать, какой насос Wilo вам нужен
Как правильно установить насос Wilo в системе отопления
Какой насос лучше выбрать — Wilo или DAB?
Техническое обслуживание циркуляционных насосов
Неисправности насоса и способы их устранения
Устройство циркуляционного насоса с ротором «мокрого» типа базируется на модульном принципе. Модули могут быть укомплектованы в разные конфигурации. Все зависит от мощности и размера насоса.
Устройство циркуляционного насоса
Любые ремонтные работы могут производиться только в том случае, если питание полностью отключено и осуществлен дренаж участка.
- Происходит включение насоса, слышны звуки, но вращение вала не происходит. Почему шумит насос отопления и отчего проявились другие «симптомы»? Причиной может быть окисление вала после длительного простоя устройства. В случае блокировки насоса устройство нельзя оставлять включенным. Необходимо дренировать воду и все винты, которые стягивают насосный корпус с электрическим двигателем, нужно открутить. Далее извлекаем сам двигатель, а его рабочее колесо поворачивается вручную. Если насос невысокой мощности, то вал можно разблокировать, провернув его отверткой. Для этого в торце вала имеется специальная насечка.
- Посторонний предмет заблокировал колесо. Как разобрать циркуляционный насос отопления? Демонтируем двигатель насоса вышеуказанным методом. Чтобы повторная блокировка не повторилась, перед насосом необходимо монтировать фильтр сетчатого типа.
Насосы циркуляционные для отопления wilo
Для качественной отладки систем вентиляции, отопления, кондиционирования, теплых полов и водоснабжения необходимо использовать надежное оборудование. Для частного и промышленного обустройства отопительных, вентиляционных и водопроводных систем применяют циркуляционные насосы. Данный вид оборудования позволяет прогонять воду в трубах под необходимым давлением и напором. Поломка насоса может привести к выходу из строя всей системы и поэтому еще на этапе создания системы отопления, водоподачи и теплого пола лучше выбирать самое качественное оборудование.
Циркуляционные насосы Wilo уже давно пользуются большим спросом на отечественном рынке. Популярность продукции упомянутой фирмы обусловлена долговечностью, простотой, универсальностью и большим ассортиментом моделей для разных технических нужд.
Наибольшее распространение получили циркуляционные насосы фирмы Wilo серии STAR-RS. Данная серия представлена оборудованием различной мощности и пропускной способности, для нее характерно наличие во всех моделях насосов так называемого «мокрого» ротора и резьбового перехода на трубы. «Мокрый» ротор предохраняет двигатель от перегрева, тем самым делая циркуляционные насосы серии STAR-RS устойчивыми к длительным нагрузкам и высоким температурам.
Вся продукция фирмы Wilo создается таким образом, чтобы монтаж насосов был максимально прост и удобен в зависимости от предназначения оборудования. Резьбовое соединение с трубами позволяет легко устанавливать оборудование для водоподачи, кондиционирования, вентиляции и обогрева и также легко его снимать для обслуживания или починки. Пружинные клеммы предназначены для быстрого подсоединения насосов к электросети (практически все модели циркуляционного оборудования Wilo работают от обыкновенной розетки напряжением 220 В). Клеммы могут быть расположены пол разным углом для удобства подключения к сети.
Циркуляционные насосы Wilo купить в Киеве достаточно просто. Обращаясь в специализированный магазин климатической техники и оборудования для систем подачи воды, обогрева и теплых полов, покупатель обязательно найдет необходимую модель циркуляционного по разумной цене. Оборудование упомянутой выше фирмы широко известно не только на отечественном, но и на европейском рынке, поэтому имеет все необходимые международные сертификаты качества.
Производительность и качество Wilo
Циркуляционный насос для отопления Wilo, который можно все чаще встретить в современных отопительных системах, призван поддерживать высокий уровень циркуляции теплоносителя в сети. Благодаря его работе потребители получают гораздо больше тепловой энергии. К тому же это приводит и к увеличению КПД всей системы.
Включение в состав контура циркуляционного насоса Wilo позволяет добиться заметного уменьшения расхода труб. Дело в том, что в этом случае для системы используют трубы гораздо меньшего диаметра в отличие от систем, основывающихся на принципе естественной циркуляции.
Во время эксплуатации насосных установок Wilo почти полностью отсутствует шум. При этом они отличаются высокой надежностью и практичностью, небольшими габаритами, не создавая проблем в процессе технического обслуживания. Установить же их можно очень быстро.
Каждому циркуляционному насосу, который предлагает компания Wilo, присущи такие качества, как современное исполнение, высокая производительность, а также продолжительный срок службы
Немаловажно и то, что процедура монтажа этих устройств не требует много времени и сил. Довольно привлекательной является и цена на это оборудование, в чем ему уступают многие конкуренты
Сегодня в продаже можно встретить множество моделей насосов, изготовленных этим известным немецким концерном. Уже создано много сайтов, предоставляющих возможность любому желающему познакомиться с ассортиментом компании Wilo, который выделяется большим разнообразием.
Разновидности
Хотя компания Вило сумела выпустить немало циркуляционных насосов, все же высоковостребованными можно назвать следующие модели, которые просто установить:
WiloStar-RS и модель WiloStar-RSD – хотя они и не обладают впечатляющей мощностью, это компенсируется высокой надежностью, а также низкой ценой. Их можно подключить ко многим домашним системам обогрева. Эти устройства оборудованы ручным переключателем частоты вращения, при помощи которого можно добиться увеличения КПД прибора. Подобные насосы могут устанавливаться в помещениях, площадь которых составляет 200-750 кв. м;
- Wilo Stratos ECO – эти образцы являются усовершенствованным вариантом предыдущего поколения циркуляционных насосов. Они могут работать в составе крупных систем обогрева, к которым подключен котел мощностью не менее 25 кВт. Эти модели характеризуются наличием электронного управления, которое позволяет выбирать желаемую мощность и режим производительности. Эти образцы могут с успехом обогревать небольшие коттеджи. Среди достоинств, которыми обладают подобные насосные установки, следует выделить низкий расход электричества, а также способность выполнять свои функции даже в условиях отрицательных температур;
- TOP-RL и модель TOP-S – основным назначением этих насосов является обогрев объектов с минимальной площадью 1400 кв. м. Модели представлены в трехфазном и сдвоенном вариантах и предусматривают возможность перевода на режимы повышенной эффективности и производительности;
- Wilo TOP-Z – уникальность этих установок заключается в том, что они могут использоваться в системах, в которых имеется вероятность образования отложений солей магния и кальция. Демонстрируя высокую эффективность в работе, эти аппараты не выходят из строя даже в том случае, когда в систему подается вода низкого качества.
Преимущества насосов
Обладая множеством достоинств, циркуляционные насосы для систем отопления Wilo отличаются и универсальностью. К тому же их легко установить. Поэтому этот вариант решения проблемы отопления подойдет и для владельцев небольших загородных домов, и для собственников промышленных предприятий.
Отдавая предпочтение насосам этой марки, покупатель может рассчитывать на следующие преимущества:
- Благодаря более эффективной циркуляции по трубопроводам увеличивается количество поступаемой тепловой энергии, которая без труда доходит и до самых удаленных участков отопительной системы;
- Котлы начинают работать при меньшем расходе топлива, что обеспечивает экономию денежных средств. В первую очередь этот положительный эффект ощущается при использовании циркуляционных насосов в крупных котельных на производственных предприятиях и прочих объектах;
- Решение оснастить систему обогрева циркуляционным насосом положительным образом сказывается на сроке службы системы. Использование подобных установок позволяет поддерживать в системе высокой уровень давления, что не дает образовываться отложениям солей во время движения теплоносителя по трубам. Другим плюсом этих агрегатов следует назвать отсутствие закупорок и сужения диаметров труб.
Особенности монтажа
При установке насоса нужно соблюдать следующие правила:
Насос гоняет воду только в одном направлении. Так как все отопительные системы индивидуальны, уже на этапе покупки нужно определиться с расположением и приобретать соответствующую модель. Выбрать циркуляционный насос для отопления дома можно только после того, как на руках есть готовый проект, а еще лучше – когда система частично смонтирована.
Насос должен нагнетать воду строго в сторону к котлу, никак не от него. Нельзя создавать разреженную область с теплообменнике, это нарушит баланс всей системы. Жидкость в этом случае превращается в пар, а затем снова конденсируется. Когда этот процесс, называемый кавитацией, происходит на поверхности лопастей внутри насоса, они буквально рассыпаются на части в течение недели. Именно поэтому агрегат устанавливается только на обратке, и температурный режим здесь ни при чем.
Пример установки большого объема
Если планируется снабдить циркуляционным насосом атмосферную систему, то необходимо врезать обводной байпас. на котором будет установлен агрегат. На обеих трубах следует установить шаровые краны для ручной регулировки и обратный клапан – для автоматического открывания в том случае, если электричество отключат.
Насос в комплексе с электрическим котлом
Важная информация! При помощи шаровых кранов, установленных на различных участках контура, можно регулировать объем горячей воды, подаваемой в помещение. Например, комнаты с южной стороны меньше других нуждаются в дополнительном тепле, поэтому их можно частично перекрыть. В этом случае увеличится давление в других зонах, которые благодаря этому быстрее прогреются. Разумеется, такое возможно только при параллельных контурах. Получается простая, надежная и чрезвычайно удобная «умная» система с ручной настройкой.
Подключение к электропитанию
Циркуляционные насосы работают от сети 220 В. Подключение: стандартное, желательно отдельная линия питания с автоматом. Для подключения требуется три провода: фаза, ноль и земля.

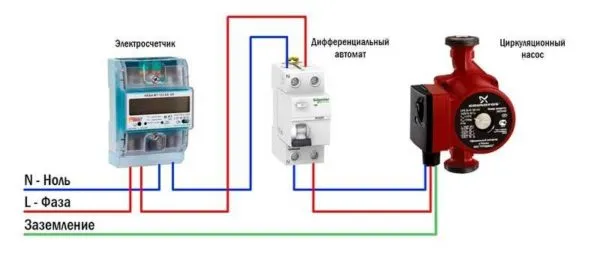

Схема электрического подключения циркуляционного насоса
Такое же подключение к сети можно организовать с помощью розетки и трехконтактной вилки. Этот способ подключения используется, если к насосу прилагается кабель питания. Его также можно подключить через клеммную колодку или напрямую с помощью кабеля к клеммам.
Клеммы находятся под пластиковой крышкой. Снимаем, открутив несколько болтов, находим три разъема. Обычно они подписаны (есть пиктограммы N – нейтральный провод, L – фаза и «земля» имеет международное обозначение), ошибиться сложно.
Куда подключить шнур питания
Поскольку от работы циркуляционного насоса зависит вся система, есть смысл создать резервный источник питания – поставить стабилизатор с подключенными батареями. С такой системой питания все проработает несколько дней, так как и сам насос, и автоматика котла «тянут» электричество максимум до 250-300 Вт. Но при организации всего необходимо все просчитать и выбрать емкость аккумуляторов. Недостатком такой системы является необходимость следить за тем, чтобы аккумуляторы не разрядились.
Как подключить циркулятор к электросети через стабилизатор
Производительность системы отопления во многих многоэтажных домах неудовлетворительна. Это связано с малым диаметром используемых труб, по которым течет вода, и слишком низким давлением. Если вторая проблема будет решена, то можно будет особо не думать о проблеме номер один, так как с помощью хорошего циркуляционного насоса удастся обеспечить нормальное движение носителя по проводке, тем самым повысив КПД всей системы.
Завод ВИЛО РУС
Строительство завода в «Ногинск-Технопарке» в Московской области началось в 2013 году с покупки земельного участка. Осенью 2014 года был заложен первый камень в основание завода. Объем вложенных инвестиций в новое производство «ВИЛО РУС» составил 35 миллионов евро. На заводе планируется создать около 400 рабочих мест.
Проект и здание завода отмечены наивысшей оценкой профессиональной системы энергоэффективности GREEN ZOOM — «Платиновым сертификатом». В мае 2017 года производственно-складскому комплексу «ВИЛО РУС» был присвоен «Золотой сертификат международной системы сертификации LEED-NC (Новое Строительство)». Максимальное количество баллов объект набрал по разделам: «Водоэффективность», «Инновации», «Региональные особенности». По итогам сертификации объект набрал 64 балла. По результатам энергетического моделирования энергоэффективность объекта составила 25,09%.
Завод находится на 50 км Горьковского шоссе (трасса М7 Москва — Нижний Новгород). На территория площадью 5,5 Га располагается производство (8500 кв.м), логистический центр (7000 кв.м) и административно-офисное здание (6110 кв.м). На заводе действуют 21 сборочная линия, 10 испытательных трубопроводов для погружных насосов и самый большой в Европе испытательный стенд с глубиной бассейна 12 м и вместимостью около 1000 куб. м.
Модельный ряд
Концерн славится достаточно широким ассортиментом продукции. Каталог Wilo CAD насчитывает 142 серии, среди которых наиболее распространенными являются:
- Wilo-Economy-CO – многонасосные и однонасосные станции повышения давления. Они собираются на базе вертикальных насосов MVI, Helix V, MVIS, MHI. В станции устанавливаются параллельно 2-4 агрегата, что повышает надежность эксплуатации и производительность. Поставляются с накопительным приемным резервуаром и системой сепарации твердых частиц и пультом управления. Напор варьируется от 60 до 160 м. Расход в зависимости от насоса может составлять 14, 75, 80, 135 куб.м/ч.
- Семейство Wilo-Multivert MVI – наружные центробежные приборы вертикального размещения. Они обеспечивают водой поливные установки, являются комплектующими элементами котельных, установок пожаротушения. Особенности конструкции и габаритов MVI при монтаже позволяет экономить место. Серия MVI 2 расходует 5 куб.м/ч, напор – 220 м, четвертая серия – 8 куб.м/ч, напор – 210 м, восьмая – 14 куб.м/ч при напоре в 225 м.
- Star – линейка моделей с мокрым ротором и резьбовым типом соединения. Предусмотрены 3 режима частоты вращения. Устройства используются для холодного водоснабжения, в системах отопления. Напор – до 8 м. Расход достигает 6 куб.м/ч.
- TOP – компактные насосы циркуляционного типа, с возможностью подсоединить его к трубе. Работают тихо, идеально подходят для перекачки жидкости по трубопроводу в частных домах, имеют теплоизоляцию. Напор – 9 м, расход – 65 куб.м/ч.
- Семейство насосов Wilo Helix – многоступенчатое оборудование, относящееся к подтипу нормальновсасывающих насосов с расходом до 93 куб.м/ч и макс. напором до 240 м. Установки оснащены сухим ротором, каждый агрегат имеет частотный преобразователь и воздушное охлаждение.
- Stratos – циркуляционные приборы высокой энергоэффективности. Применимы в отопительных системах, контурах охлаждения, кондиционирования. Также компания создает различные приборы регулирования. Например, Wilo SK 702 является прибором управления, защиты и контроля насосов от превышения тока, сухого хода.
- Линейка насосов Wilo Comfort Vario насчитывает 3 серии, отличающиеся конструктивными особенностями. Регулятор может параллельно объединить до 4 изделий.
Насосы Wilo Comfort Vario
Популярные модели, их технические характеристики
Наибольшую популярность получили модели:
- WJ 203 EM – самовсасывающая станция водоснабжения с 50-литровым баком, мощностью 0,75 кВт. Макс. напор – 41 м., расход – 5 куб.м/ч;

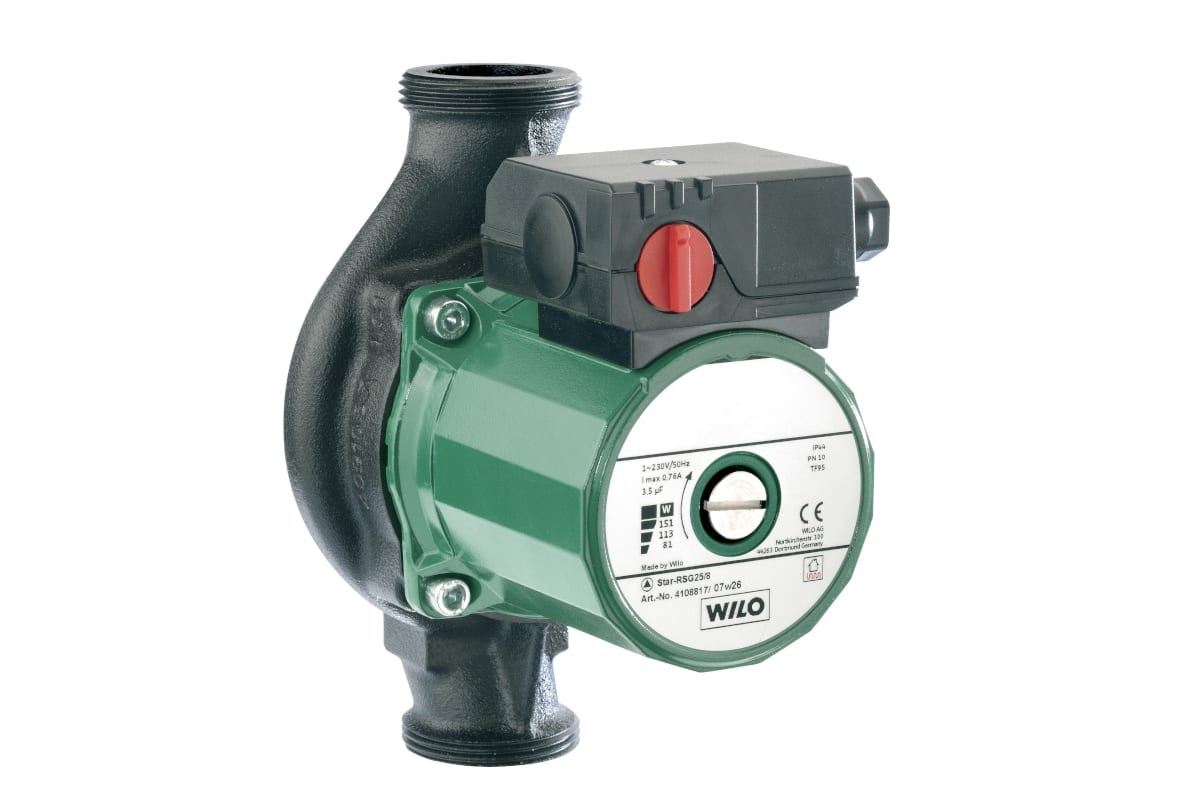

- Star-RS 25/4 – циркуляционная модель сбалансированной конструкции, используемая в системах отопления и горячего водоснабжения. Напор – 4 м. Подключенный к электропитанию, агрегат работает в одной из трех ступеней вращения. Вить имеет 2-сторонний привод кабеля, клеймы;
- установка с режущим механизмом для отвода сточных вод Wilo Hisewlift 3-35 с потребляемой мощностью 0,4 кВт и прямым типом пуска. Номинальная частота вращения – 2900 об/мин. Объем резервуара – 17 л;
- Wilo JET HWJ 204 – переносной самовсасывающий струйный прибор горизонтальной установки, одноступенчатый. Перекачивает воду в режимах подвод/всасывание. Подает воду на глубине до 8 м благодаря гидравлической мощности системы. Потребляемая мощность – 1,3 кВт;
- устройство HWJ 202 EM Wilo для водоснабжения, полива, перекачивания дождевых осадков, применяется преимущественно на садовых участках, уменьшению частоты включений способствует 20-литровый мембранный бак. Высота всасывания составляет 8 м., напор – 37 м. Макс. подача воды равна 4,5 куб.м/ч.
- Wilo Hisewlift 3-15 – автоматические установки, отводящие сточную воду из раковины, стоки с фекалиями от унитаза. Объем резервуара равен 17 л. Мощность – 0,4 кВт. Температура жидкости – от +5 до +35 градусов;
- в модельном ряду циркуляционных Star RS особое место занимает Wilo RS 30/6. Это стандартный насос с мокрым ротором, соединение – резьбовое. Имеет 3 ступени частоты вращения, ручное управление. Напор 6 м, расход – 4 куб.м/ч.
При помощи наших печатных и онлайн-каталогов Вы сможете подобрать насосы, установки и соответствующие принадлежности и системы автоматизации. Библиотеки CAD и BIM позволят вам оперативно получить доступы к насосам и системам насосов Wilo в форматах 2D и 3D и интегрировать их в свои проекты с профессиональной легкостью.
Разнообразие видов, их особенности
Рассмотрим некоторые виды насосов для отопления и их характеристики:
Циркуляционные насосы Wilo
Работают в отопительной системе замкнутого типа. Бывают:
- С мокрым ротором.
- И с сухим.
Различные мощности «мокрых» приборов позволяют отапливать помещения от 100 до 750 м2. Теплоноситель может быть нагрет до 120°, а может быть охлаждён до -10 – агрегат останется в работоспособном состоянии. Напор – от 2,2 до 12 м. Частота вращения 0,95 – 4,8 тыс. в мин.
Агрегаты имеют три скорости работы, которые можно переключать, смотря по нагрузке и температуре за окном. Весит оборудование от 2,2 кг. до 8 кг. Рабочие части двигателя помещаются в теплоносителе, вследствие чего он смазывается и работает бесшумно.
Для помещений превышающих 1000 м2, а также для котельных, обслуживающих несколько зданий, предусмотрено применение «сухих» моделей. Частота вращения таких приборов до 2,85 тыс. в мин. Работа сопровождается большим шумом, но мощность такого устройства выше предыдущего варианта.
Вило для скважин
Погружные скважинные приборы работают на глубине до 350 м., в песчаных и артезианских скважинах. Диаметры 74 мм или 98 мм.
Дренажные насосы
Особенность дренажников в том, что они могут перегонять большие объёмы жидкости, но при этом высота, или длина на которую эту жидкость прибор может доставить – ограничена (как правило, это около 10 метров).
Фекальные Wilo
Место работы – канализационные ямы, старые заилившиеся колодцы, шахты, септики и любые застоявшиеся воды. Чаще всего оснащены режущим устройством, которые измельчают вязкие и полутвёрдые элементы, содержащиеся в жидкости. Разные модели могут пропускать твёрдые частицы до нескольких сантиметров!
Канализационные установки
Могут автоматически отводить воду из душевых, стиральных и посудомоечных машинок, работать с дождевой водой. В стоках не должны присутствовать жиры, волокна, фекалии и твёрдые вкрапления. Оснащается обратным клапаном, во избежание обратного тока нечистот и угольным фильтром.
Насосы, повышающие давление
Используются в холодном водоснабжении для усиления напора.
Представляет собой центробежный автоматический агрегат «мокрого» типа.
Отличается тихой работой и малым весом. Включается и отключается насос при помощи датчика потока.
Виды насосов марки Wilo
Насосное оборудование фирмы Wilo позволяет значительно улучшить процесс теплоснабжения не только в промышленных масштабах, но и в локальных системах отопления, таких как частное домовладение или квартира.
Сейчас многим известно, что установка насоса в индивидуальную систему отопления с естественной циркуляцией позволяет не только намного улучшить качество отопления, но и еще дополнительно значительно сэкономить на потреблении природного газа или другого вида топлива.
Из всех насосов, которые представляет производитель, особенно большим спросом пользуются модели, предназначенные для работы в системах отопления. Рассмотрим более детально их виды и применение.
Выпускаются насосы двух видов:
- с сухим ротором;
- с мокрым.
В чем же принципиальное отличие?
Насосы с сухим ротором
Первый вид насосов говорит о том, что ротор электродвигателя не находится в контакте с водой. Соединение двигателя с рабочей частью (корпусом) выполнено через специальные уплотнительные кольца, которые не позволяют перекачиваемой жидкости попасть в электропривод.
Можно сказать, что состоит такой перекачивающий агрегат из двух частей: первая часть – это электродвигатель, вторая часть – это корпус, оснащенный двумя патрубками – один нагнетательный, другой всасывающий, также в нем расположено рабочее колесо, которое и осуществляет перекачку.
Эти насосы, как правило, применяются в системах с большой протяженностью трубопроводов, а также большим присоединительным диаметром. Широкое применение они нашли в производственных и отопительных котельных. Гарантийный срок эксплуатации составляет от 3 до 5 лет. Зависит это прежде всего от марки и производительности.
Показатели оборудования:
- Большой уровень КПД – более 80%;
- Высокие требования к наличию в перекачиваемой среде вешанных частиц. Необходима установка фильтров для исключения попадания в агрегат посторонних предметов;
- В помещении, где установлено данное оборудование, не должно быть пыльно. При наличии пыли уплотнительные кольца быстро выходят из работоспособного состояния. Выполнение замены колец представляет собой трудоемкий процесс, требующий специальной квалификации;
- Тип соединения с трубопроводами, как правило, фланцевое.
Насосы с мокрым ротором
Данный тип наиболее распространен для бытовых нужд. Устройство насосов данного вида принципиально отличается от ранее рассмотренного. Электродвигатель и крыльчатка расположены непосредственно в корпусе, который имеет вход и выход. Перекачивание жидкости производится как бы самим ротором, который, в свою очередь, оснащен крыльчаткой (рабочим колесом).
Охлаждение и мазка подшипников осуществляется непосредственного перекачиваемой жидкостью. Применяются данный тип оборудования в системах отопления с небольшой протяжённость и малыми диаметром трубопроводов. Чаще всего они соединяются при помощи резьбового соединения.
Показатели оборудования:
- Практически бесшумная работа;
- Имеет компактное исполнение;
- Возможность изменения параметров работы, что позволяет сэкономить на потреблении электроэнергии;
- Большой срок работы;
- Практически не требует обслуживания.
Продукция фирмы Wilo зарекомендовала себя прежде всего своими показателями энергосбережения, а также высоким уровнем качества и долговечности. Корпусы изготавливаются из серого чугуна или нержавеющей стали, это зависит от назначения насоса. Рабочие валы – только из нержавеющей стали. Подшипники изготавливаются из графита.
Модели насосов с мокрым ротором для систем отопления оборудуются трехрежимными блоками регулировки скорости вращения рабочего колеса. Управление этими блоками выполняется вручную. Температурный режим, в котором могут эксплуатироваться подобные агрегаты от – 20 до +130 градусов Цельсия.
Применяются данный тип оборудования в системах отопления с небольшой протяжённость и малыми диаметром трубопроводов
Расчет рабочего давления в контуре
Хорошее и не очень о насосах для систем отопления.
Watch this video on YouTube
Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:
P = (R x L + Z) / p x q, где:
- P – величина давления;
- R – сопротивление потоку для прямых участков трубопровода;
- L – общая длина
- Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
- р – величина плотности теплоносителя при рабочей температуре;
- q – значение ускорения свободного падения.
При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:
P = R x L x ZF, где
R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;
L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;
ZF – коэффициент увеличения, зависящий от следующих показателей:
- для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
- при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.
Насос отопления. Устанавливаем правильно
Watch this video on YouTube
Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.
Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.
Таблица для эмпирического подбора насоса
Таблица 1.
| Отапливаемая площадь (м2) | Производительность (м3/час) | Марки |
| 80 – 240 | От 0,5 до 2,5 | 25 – 40 |
| 100 – 265 | Та же | 32 – 40 |
| 140 – 270 | От 0,5 до 2,7 | 25 – 60 |
| 165 – 310 | Та же | 32 – 60 |
Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.
Как выбрать циркуляционный насос
Watch this video on YouTube
Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.
Основные производители
Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.
Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.
Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.
Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.
Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.
Линейка продукции UPS может работать с применением 3-х режимов производительности.
Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.
Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.
Заключение
Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.
Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!
