Глубина заложения канализации в частном доме

Правила и пределы заглубления системы

Некоторые ошибочно полагают, что чем глубже канализация, тем эффективнее она будет работать. Однако это не так. Производительность системы от этого не увеличится, увеличится только стоимость укладки.

К тому же это усложнит обслуживание канализационной сети. А самая большая проблема может случиться, если из-за подъема или эрозии почвы трубы не выдержат его давления и лопнут.

При прокладке канализационных труб необходимо соблюдать нормы и правила, закрепленные в СНиП 2.04.03-85. Важный параметр, который необходимо учитывать при установке трубопровода, — это глубина его заглубления в землю.

Несмотря на то, что в нормативном акте не указаны четкие параметры глубины прокладки труб, в документе указывается, какие критерии являются решающими при прокладке канализационной сети.

Обычно в средней полосе России трубы прокладывают на глубине 0,8-1,4 м, чего вполне достаточно для эффективной работы канализационной системы (+)

Согласно СНиП, необходимо руководствоваться климатическими условиями, характерными для региона, в частности уровнем промерзания почвы и опытом эксплуатации канализационных сетей на данном участке.

Если нет информации о работе канализации, то минимальная глубина прокладки трубопровода должна быть на 30-50 см выше уровня промерзания.

При этом от поверхности земли до верха трубы должно быть расстояние не менее 70 см. Если линия проходит под бетонной площадкой или в местах движения, минимальные рекомендуемые значения глубины прокладки трубопровода следует увеличить до 0,9-1 м.

Кроме того, при устройстве внешней сети необходимо учитывать материал труб и состав грунта, так как глубина промерзания разных типов грунта неодинакова.

Суглинистые и суглинистые почвы на этом же участке промерзают меньше, чем мелкий песок и супесчаный суглинок. Самый высокий уровень промерзания имеет крупнозернистый и гравийный песок.

В таблице ниже показано, насколько различаются глубины промерзания разных типов почв в одном городе

Трубы, которые используются для укладки ассенизационной системы

Перед тем, как узнать, на какую глубину укладывать канализационные трубы, очень важно разобраться с различными типами трубопроводов. Когда вы выбираете патрубки следует обязательно учесть, что существуют различные трубопроводы для внутренней и внешней ассенизационной системы

Внутренняя канализационная система включает в себя все сантехнические устройства и патрубки, которые находятся в доме. Внешняя – трубопроводы, локальные очистительные установки такие, как септик Биопурит, и накопители, расположенные вне дома

Когда вы выбираете патрубки следует обязательно учесть, что существуют различные трубопроводы для внутренней и внешней ассенизационной системы. Внутренняя канализационная система включает в себя все сантехнические устройства и патрубки, которые находятся в доме. Внешняя – трубопроводы, локальные очистительные установки такие, как септик Биопурит, и накопители, расположенные вне дома.

Патрубки, используемые вне дома, имеют коричнево-оранжевый цвет, используемые в доме, имеют светло-серый оттенок

Важно: при приобретении трубопровода, обязательно внимательно читайте инструкцию, так как в ней подробно указана специфика использования конструкции

Из каких материалов изготавливаются патрубки?

Например, еще несколько лет назад особой популярностью пользовались патрубки из металла. Но сейчас эта тенденция не имеет места быть в связи с тем, что металл подвергается особой коррозии. В свою очередь, сейчас большинство людей устанавливает канализационные трубы ПВХ для наружной канализации.Пластиковые патрубки отличаются легкостью, прочностью, долгим эксплуатационным сроком. При их монтаже не нужно вызывать сварщика или использовать специальную технику.

Также коллекторы изготавливаются из чугуна, бетона, керамики и стеклопластика.Чугунные патрубки отличаются большим весом и сложностью монтажа. Керамические – высокой степенью возможных повреждений. Бетонные – большим весом и также сложностью монтажа.

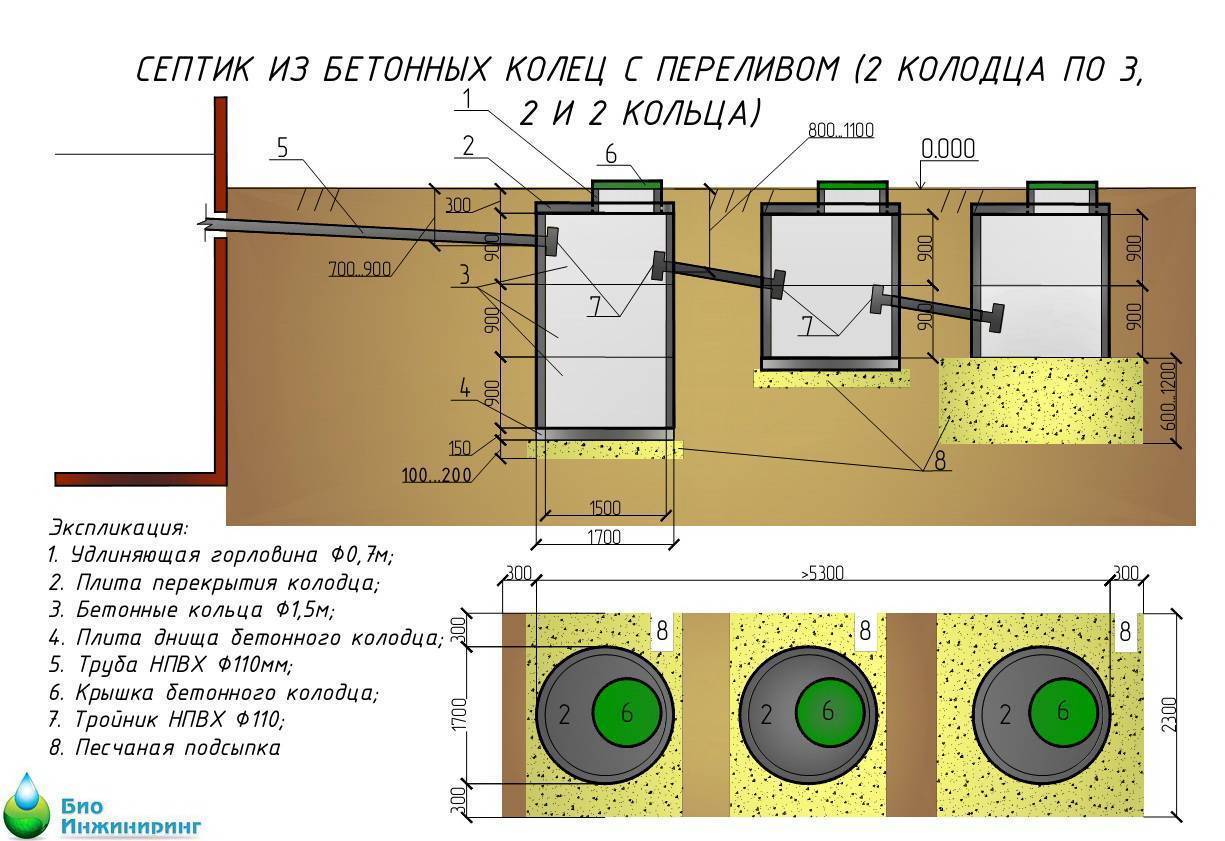

Устройство канализационного колодца

Детали канализационного колодца.

Септики, канализационные колодцы или обычные выгребные ямы, предназначены для выполнения одной и той же функции. Основное их отличие – в принципе действия и эффективности. Для использования в канализации частного дома лучше всего зарекомендовали себя бетонные колодцы и септики.

Канализационные колодцы из бетона устроены по принципу обычного отстойника: нечистоты, попадая в него, постепенно накапливаются, не имея возможности выхода в почву. Такая система стока недорога в выполнении, но требует постоянного ухода – чистки и периодического опустошения. Коммуникации данного типа состоят из бетонных колец, уложенных друг на друга для достижения необходимого объема. Второй вариант – применение кирпичной кладки с последующей герметизацией швов и оштукатуриванием.

Септик – наиболее прогрессивная система организации очистки сточных вод. Самый простой вариант предполагает последовательное соединение двух бетонных колодцев: один выполнен в виде обычного отстойника с непроницаемым дном, а второй является фильтром, в который постепенно попадает вода из первой емкости. Проходя сквозь несколько слоев грунта, вода очищается и попадает обратно в почву.

Использование пластиковых контейнеров большого объема – еще один способ организации стока нечистот.

Его преимущества заключаются в простоте ухода и установки, но системы такого типа заполняются слишком быстро и подходят разве что для небольших домов и дач, на которых проживают периодически.

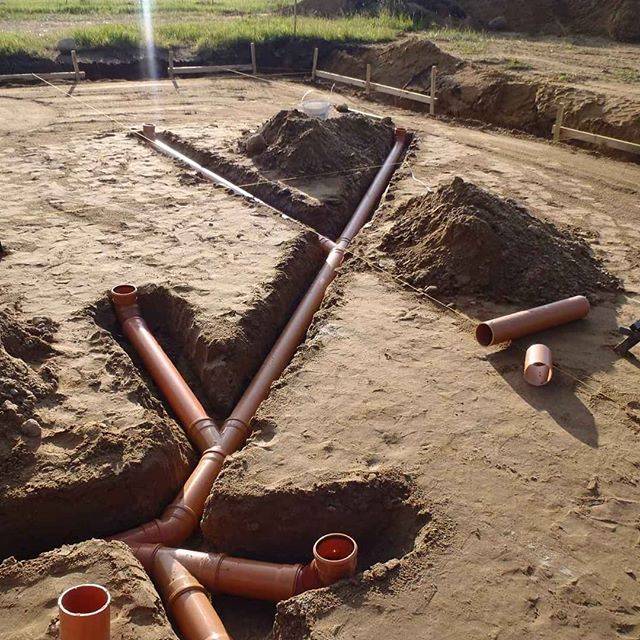

Процесс и технология укладки

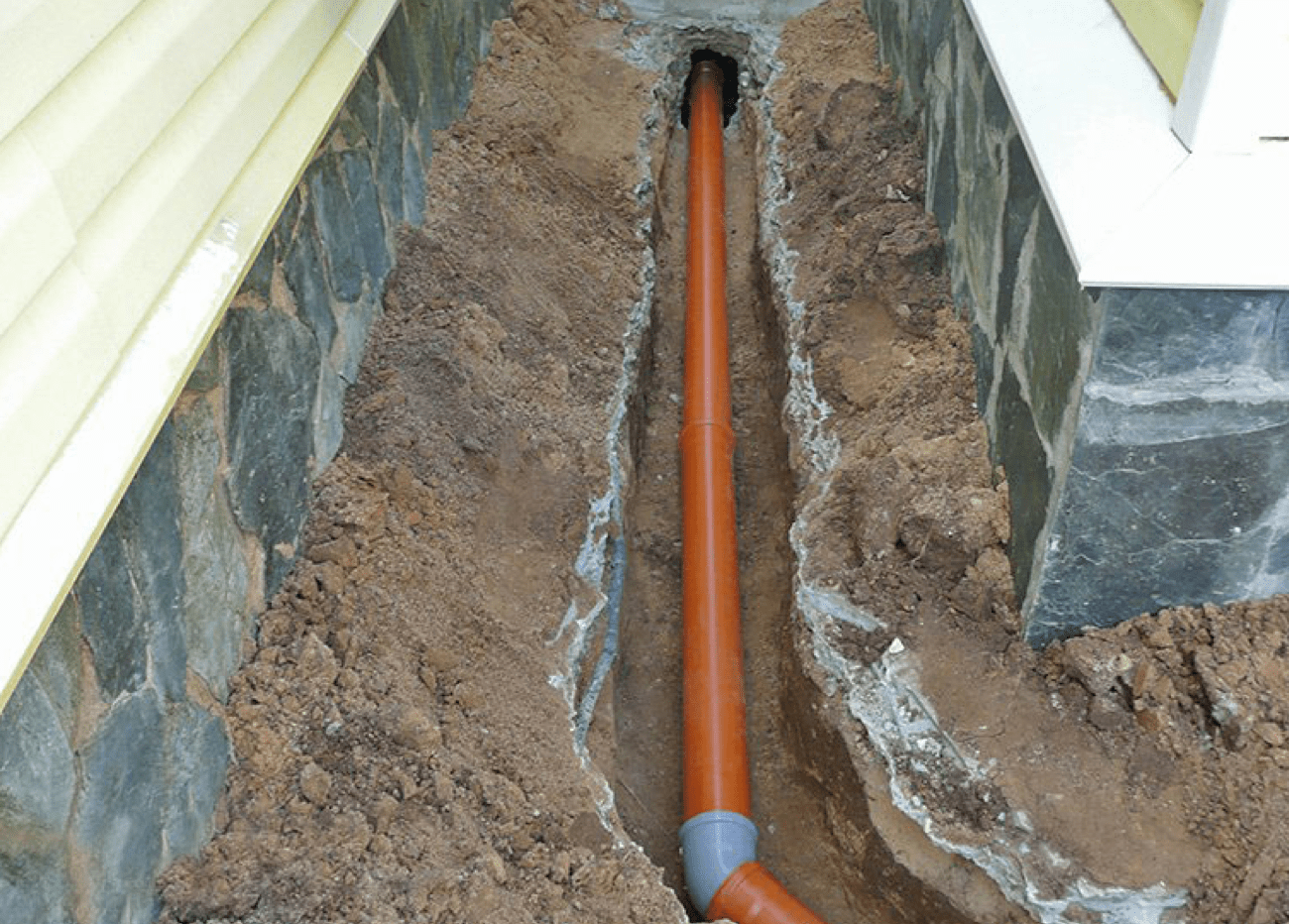

Укладка канализационных труб начинается с земляных работ – копки траншеи, затем идет монтаж трубопровода, а на последнем этапе происходит обратная засыпка грунта. Когда траншея выкопана рабочие должны нарезать и соединить всю систему канализационного трубопровода.

Процедура осуществляется в несколько этапов:

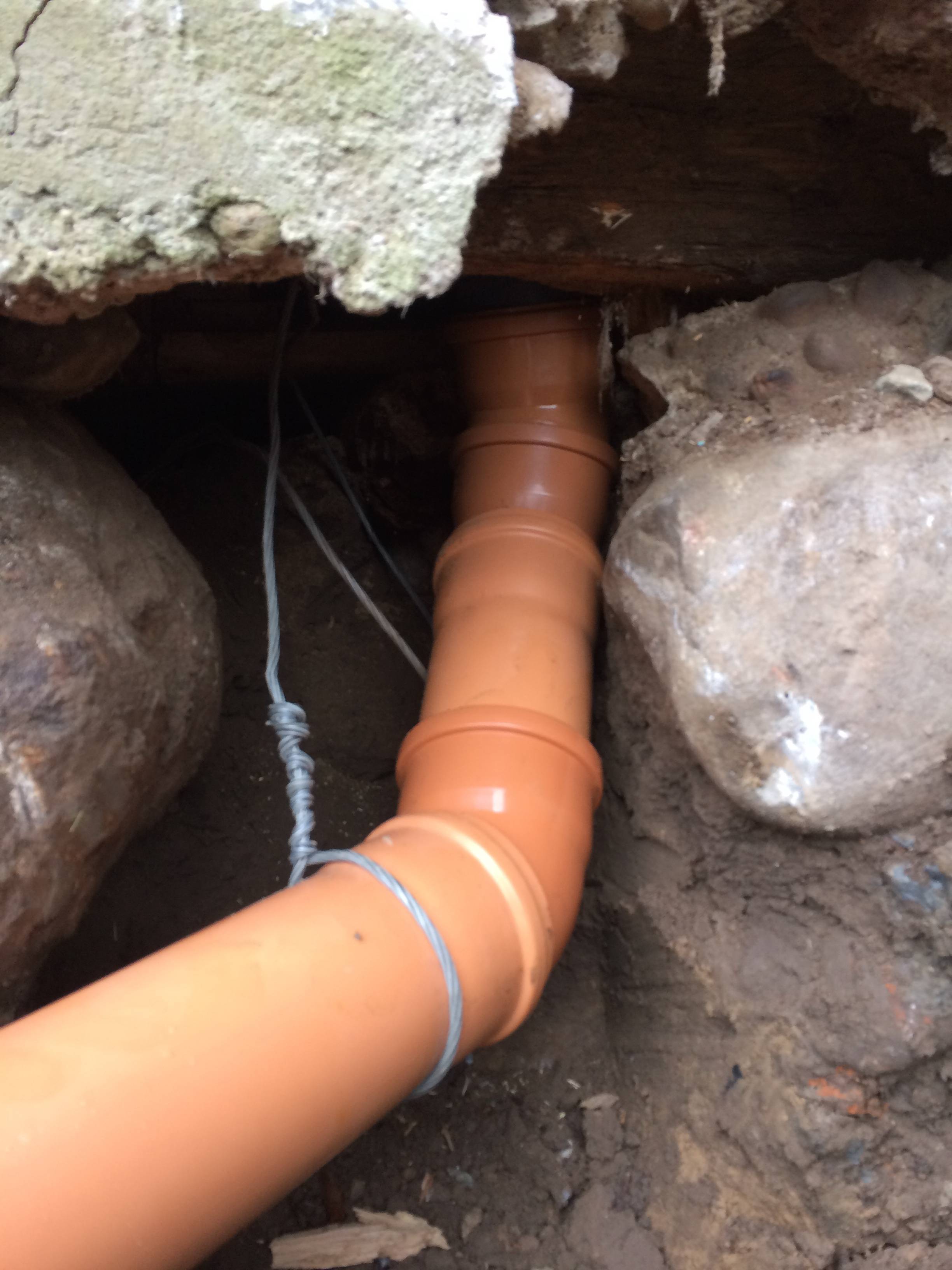

1. Монтаж начинается от места выхода трубы из здания.
2. Трубы укладываются вдоль траншеи, их раструбы должны быть направлены в противоположную от движения сточных вод сторону.
3. Для соединения трубопровода раструбы очищают и устанавливают резиновые уплотнительные кольца. На трубе ставят метку и замеряют уровень вхождения раструба в трубу. Для облегчения вхождения используют смазку. Чтобы компенсировать деформации, трубу вводят не до конца, оставляя зазор в 1 см.
4. Для поворотов используют отводы по 15 и 30 градусов.
5. Устанавливаются ревизионные колодцы – это нужно для предотвращения засоров и возможности их очистки.
6. Производят утепление, если это предусмотрено проектом.
7. Обратная засыпка траншеи происходит постепенно, сначала 10-15 см засыпают песком. Его уплотняют по краям трубы, но не трамбуют на самой трубе. Далее канализацию засыпают обычным грунтом без больших камней.

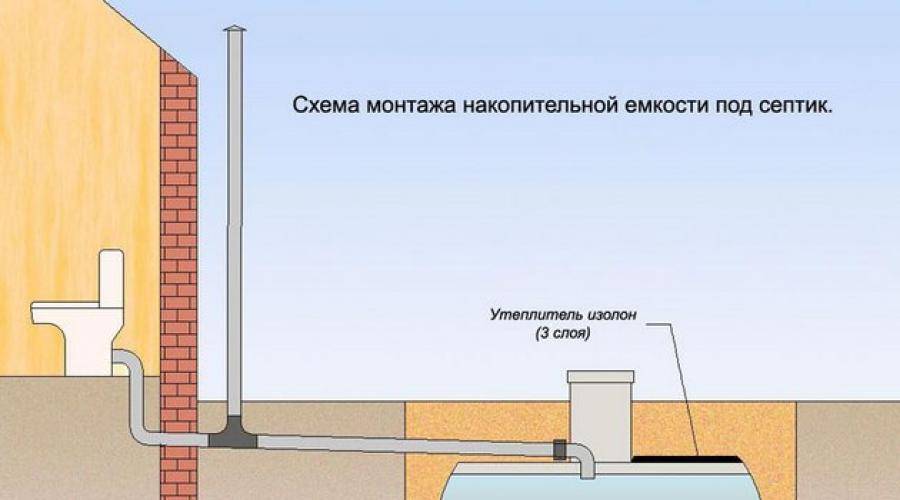

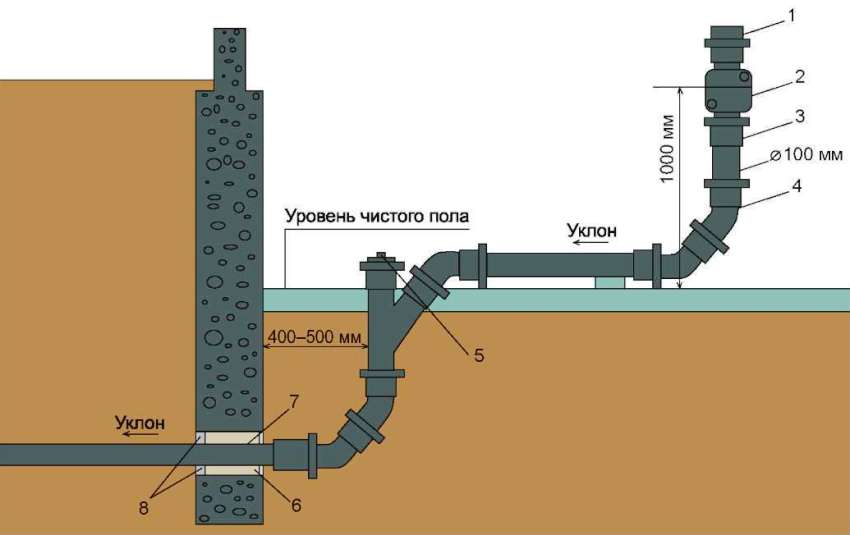

Схема монтажа канализации:

Во время прокладки обязательно предусматривают уклон трубы по направлению к септику. Чем ближе показатели уклона к нормам, тем лучше будет происходить движение сточных вод.

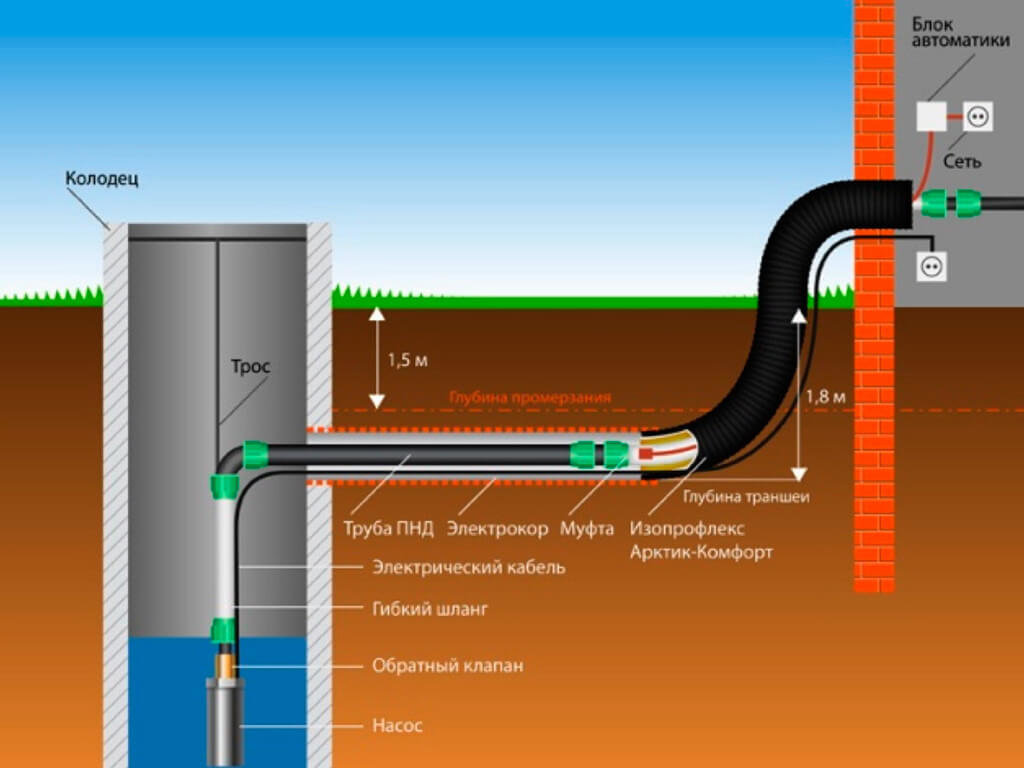

Можно ли уложить одновременно канализационные трубы и водопровод?

Иногда вместе с канализационной системой прокладывают водопроводные трубы. Делают это, если площадь участка не позволяет вырыть сразу несколько траншей рядом. В других ситуациях делать это не допускается.

Причины запрета одновременной прокладки:

• между трубами должно быть расстояние;
• водопроводные трубы должны быть утеплены;
• обустройство магистрального водовода.

Возле магистрального водовода категорически нельзя прокладывать канализационную трубу. Возле него должна быть обустроена санитарно-защитная полоса. Но в частных домах часто прибегают к одновременной прокладке водопровода и канализации в одной траншее.

Это регламентируется СНиП, но при строительстве важно соблюсти нормы проекта. Например, можно выкопать одну траншею и проложить в ней две трубы

При этом расстояние между ними должно составлять не менее 1,5 метров. Следовательно, траншею нужно копать шириной минимум 2 метра, что достаточно много для небольших по площади участков.

Если все же было решено прокладывать 2 трубопровода рядом, то нужно позаботиться о том, чтоб канализационная труба имела уклон к септику не менее чем на 40 см. Сделать это сложно, так как для прокладки водопровода уклон не нужен. Из минусов и различий также выделяют глубину залегания трубы. Для сточных вод она должна быть не менее 2 метров, а для водовода глубина меньше.

Как определить глубину укладки трубы?

Самостоятельное строительство канализации требует учета многих факторов и ознакомления с теоретическим материалом, иначе допущенные серьезные ошибки приведут к преждевременному выходу системы из строя.

Септик или выгребная яма?

Конечной точкой приема всех сточных вод является выгребная яма или септик. От их расположения зависит глубина укладки трубопровода. Первый вариант ввиду неудобства пользования рассматривать нет смысла. Да и выгребные ямы постепенно уходят в прошлое с появлением новых технологий. Самый удачный вариант – это септик. Его устанавливают внутрь котлована, стены которого бетонируют, чтобы давление грунта не деформировали стенки емкости.

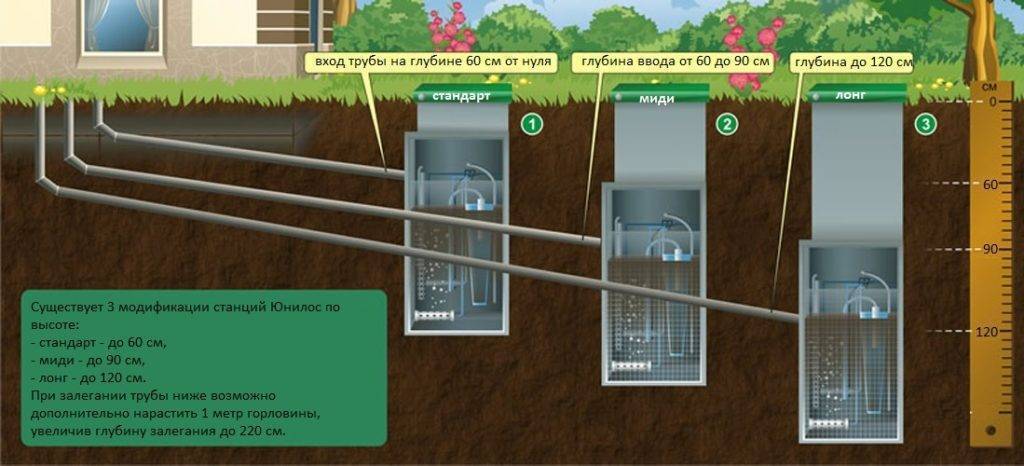

Глубина закапывания септика зависит от его модели, но при любых параметрах не мене 1,5 м. Важным условием является расстояние агрегата от любой постройки, которое составляет не менее 5 м. Еще один фактор, требующий учета – это уклон трубопровода. По существующим стандартам такой показатель составляет 2–3 см/1 м. п. Зная месторасположения и глубину установки септика, определяется нижняя точка конца канализации. Верхней точкой, то есть началом трубопровода, будет выход из дома. Сделав несложные расчеты можно определить будущую глубину укладки.

Промерзание почвы

Одним из важных факторов является уровень промерзания грунта. Здесь надо обратиться в соответствующие инстанции, чтобы узнать показатель для определенной местности. Можно поступить проще и найти в интернете карту с данными обозначениями по каждому региону.

Обычно при самостоятельном строительстве домашней канализаций в южных регионах трубы закапывают на глубину 500 мм. Для центральных регионов с более холодными зимами, глубину увеличивают до 700 мм. Но такие показатели допустимы, если над трубопроводом отсутствуют пешеходные дорожки, подлежащие очистке от снега. Ведь, как известно, слой снега препятствует воздействию мороза на грунт. Определившись с максимальной глубиной промерзания, трубу надо проложить немного ниже этой точки.

Что делать, если невозможно заглубить трубопровод ниже уровня промерзания?

Часто ландшафт или наличие хозпостроек не позволяют поместить септик близко к дому. При его отдалении даже на 15 м уже не получится выдержать на протяжении всей трассы глубину ниже промерзания грунта. Это связано с уклоном трубопровода. Нетрудно рассчитать, что при соблюдении всех параметров конечная точка возле септика будет находиться на такой глубине, что придется копать на весь вылет экскаваторной стрелы. А насколько тогда придется зарывать сам септик?

Сильно заглублять систему нерационально из-за сложности производимых работ и будущего обслуживания самого септика. Плюс, на большой глубине могут вскрыться слои грунтовых вод, которые сразу же затопят всю траншею и котлован. В таких ситуациях на уровень промерзания не обращают внимания, а производят укладку на удобную глубину. Далее, надо сделать качественное утепление трубопровода.

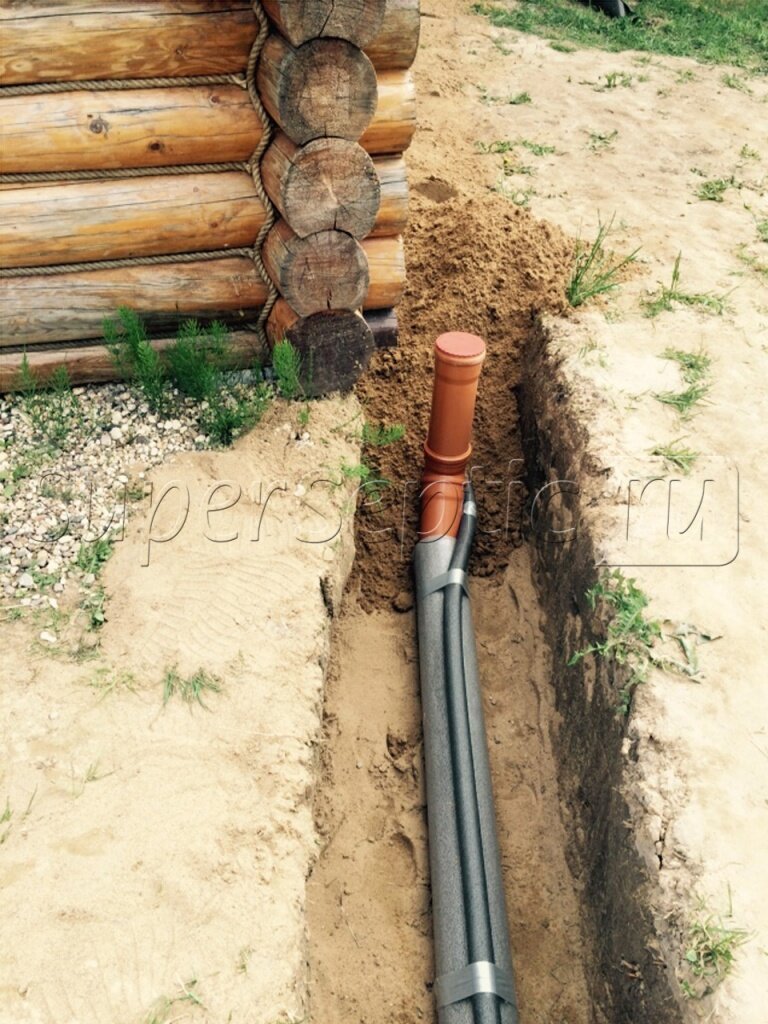

Во многих регионах достаточно будет обмотать трубы утеплителем. Сейчас продается много разных рулонных материалов и в форме скорлупы. Главное, сверху теплоизолятор надо защитить гидроизоляцией, чтобы сберечь его от разрушения. Ну, если зимы уж совсем суровые, хозяину дома придется понести затраты на приобретение греющего кабеля. Его укладывают по трубопроводу под утеплителем. При сильных морозах подогрев не даст замерзнуть стокам внутри системы.

На какую глубину закапывать канализационную трубу

Если было принято решение самостоятельно создавать систему канализации в своем доме, то нужно учесть множество нюансов. Нужно предварительно подготовиться к работе, изучив теоретический материал.

Сегодня специалисты разработали множество новых идей для прокладки канализационных труб. Те методы, которые использовались тридцать или даже двадцать лет назад, сегодня никому не интересны. Они являются морально устаревшими. Раньше считалось вполне нормальным явлением иметь туалет на улице.

Но в данное время это просто нетерпимо даже в селах. Нужно сразу сказать, что можно нанять профессионалов, которые выполнят все работы за вас. На сегодняшний день люди стараются сэкономить средства. Поэтому все работы будем выполнять своими руками.

Септик готовый к установке

Самый лучший вариант – это использование септика. Его устанавливают в заранее подготовленную большую яму, которую называют котлованом

Важно, чтобы септик располагался не ближе, чем пять метров к дому. Минимально допустимая глубина погружения септика – полтора метра

Для того чтобы септик не разрушился от давления грунта по бокам, в некоторых случаях для надежности создают стены по принципу саркофага

Используется опалубка из бетона. Такая конструкция также защищает септик от воздействия грунтовых вод, которые могут навредить всей конструкции

Для того чтобы септик не разрушился от давления грунта по бокам, в некоторых случаях для надежности создают стены по принципу саркофага. Используется опалубка из бетона. Такая конструкция также защищает септик от воздействия грунтовых вод, которые могут навредить всей конструкции.

От того, насколько глубоко будет расположен септик, зависит глубина прокладки канализационной трубы, которая выводится из дома

Очень важно, чтобы канализационная труба от дома до септика не была усложнена поворотами в виде колен или изгибов. Самый лучший вариант – прямая без изгибов труба

Важным фактором является глубина промерзания грунта

В каждом регионе эта глубина может быть разной. Потому не помешает обратиться к специалистам, которые подскажут глубину промерзания почвы в самые холодные месяцы года в вашем регионе. В противном случае зимой канализация может не проходить из-за того, что трубы промерзнут. Однако стоит заметить, что нельзя прокладывать трубу меньше, чем на 70 сантиметров от поверхности. Чаще всего труба прокладывается на глубине полуметра. Данное условие актуально, если сверху не будет никакой дороги или снег не будет убираться на том участке

Важным фактором является глубина промерзания грунта. В каждом регионе эта глубина может быть разной. Потому не помешает обратиться к специалистам, которые подскажут глубину промерзания почвы в самые холодные месяцы года в вашем регионе. В противном случае зимой канализация может не проходить из-за того, что трубы промерзнут. Однако стоит заметить, что нельзя прокладывать трубу меньше, чем на 70 сантиметров от поверхности. Чаще всего труба прокладывается на глубине полуметра. Данное условие актуально, если сверху не будет никакой дороги или снег не будет убираться на том участке.

И есть еще один очень важный момент. Не стоит думать, что трубу нельзя закапывать выше уровня промерзания. И вот почему. Например, если расстояние от дома до септика составляет пятнадцать метров. Уклон, как известно, должен быть примерно три сантиметра на один метр трубы. К этому значению прибавляется начальная глубина укладки трубы. Здесь даже не стоит считать глубину, на которую придется закопать септик. Тут потребуется экскаватор, который должен копать котлован пятиметровой глубины. А что если при работе будет вскрыто подводное течение? Яма просто будет наполняться водой, а канализация останется в септике. К тому же существуют требования государства касательно установки септика.

Запрещается нарушать водные каналы и загрязнять окружающую среду. В конце концов, придется потратить много денег на выполнение сложных работ.

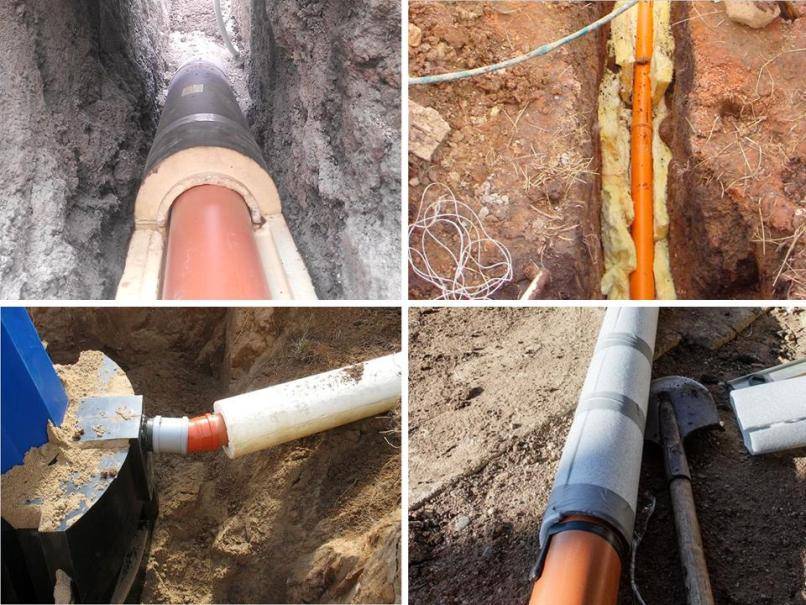

В такой ситуации уместно позаботиться о качественном утеплении трубы, чем зарывать ее на немыслимую глубину. Да и нужно сказать, что промерзание канализационных труб случается крайне редко – в сильные морозы. В основном же канализационные стоки имеют достаточную температуру, чтобы не замерзнуть по пути от дома к септику.

Формирование уклона для свободного стока

При прокладке трубопровода обязательно предусмотреть уклон к септику. По технологическим нормам уклон канализационной трубы диаметром 110 мм должен составлять 20 мм на каждый метр трубопровода. Трубы диаметром 160 мм необходимо укладывать с уклоном 8 мм на метр проложенной линии.

При прокладке труб уклон рассчитывается на один метр трубопровода. На рисунке показано, насколько должна быть разница между сторонами труб разного диаметра

Наличие уклона — определяющий параметр для правильного функционирования системы. Чем ближе показатели трубопровода к нормативным, тем эффективнее будет система канализации.

Полное отсутствие уклона, а также чрезмерный уклон трубопровода приведут к заилению системы. В первом случае отходы не смогут транспортироваться по трубам с необходимой скоростью, что приведет к засорам.

Во втором случае жидкость будет двигаться слишком быстро, что в конечном итоге снизит ее пропускную способность, а отходы останутся в трубе, что также приведет к засорению и дальнейшему захоронению трубопровода.

Уклон трубопровода всегда должен быть направлен от выхода из жилого дома в септик

Это условие особенно важно при использовании канализации безнапорного типа, которой часто обустраивают частные жилые дома. Проверить уровень уклона всей траншеи можно с помощью специального прибора — уровня

Если устройство отсутствует в хозяйстве, уклон проверяют с помощью строительного уровня

Проверить уровень уклона всей траншеи можно с помощью специального прибора — уровня. Если устройство отсутствует в хозяйстве, уклон проверяют с помощью строительного уровня.

Процедура:

1. В начале и в конце ямы вставляются шпильки, к которым привязывается шнур.
2. К одному концу веревки прикладывают строительный уровень и корректируют горизонт.
3. Высота траншеи измеряется с обеих сторон кабеля.
4. Выполняются простые математические вычисления.

Например, общая длина траншеи составляет 50 м и используется труба диаметром 110 мм. Со стороны выхода из дома глубина котлована — полметра. В этом случае в конечной точке котлована его глубина должна быть равна полутора метрам.

Если участок имеет естественный уклон, превышающий рекомендуемые нормы, возможна прокладка канализации с несколькими вертикальными пересечениями. В этом случае на горизонтальных участках трубопровода необходимо соблюдать нормативные показатели.

На крутых склонах трубопровод можно прокладывать постепенно. Если угол наклона немного превышает нормы, ограничиваются вертикальным переходом (+)

Другой вариант — на выходе из дома уложить вертикальную трубу на значительную глубину, а уже от нее проложить трубопровод с нужным уклоном. В этом случае глубина траншеи будет больше, чем при кладке первым способом.

Для этих же целей можно использовать капельницу, в которой сточные воды плавно стекают на нижний уровень трубопровода.

Уровень промерзания почвы в регионе

Уровень промерзания — максимальная глубина, на которой в холодные периоды года наблюдается кристаллизация влаги в почве.

Конечно, если канализационная труба находится выше этого уровня, существует опасность замерзания содержимого, образования пробок и повреждения трубопровода.

Поэтому при проектировании канализации в первую очередь необходимо учитывать глубину промерзания.

Это значение зависит от многих природных факторов:

• средняя и минимальная температура по региону;
• продолжительность периода с минимальной температурой воздуха;
• влажность воздуха;
• характер почвы;
• уровень грунтовых вод (как узнать, на какой они глубине, здесь написано) и т д

Необязательно учитывать все эти показатели вне зависимости от владельца участка, на котором ведется строительство, или проектировщика канализации.

Необходимые значения можно найти в действующей редакции СНиП 2.01.01.82 «Климатология и геофизика зданий».

Представленные там карты содержат информацию о глубине промерзания почвы по регионам страны.

Однако принимать уровень промерзания за оптимальную глубину трубы — плохое решение.

В этом же нормативном документе указано, что характеристики канализационных сетей позволяют прокладку даже выше уровня промерзания почвы.

Причины этого следующие:

• сточные воды, попадая в систему, имеют относительно высокую температуру (комнатная, до +18 градусов;
• септик или канализацию можно считать дополнительным источником тепла для трубопровода;
• в канализации, в отличие от водопроводных, нет постоянного наполнения труб водой, поэтому опасность замерзания содержимого для них намного меньше.

Нормы устанавливают допустимое уменьшение глубины канализационных труб. Главный критерий его определения — диаметр канализационных труб (про гофрированные трубы для наружной канализации читайте здесь).

Рекомендуемые значения:

• для труб диаметром до 0,5 м — 30 см;
• для других труб — 50 см.

Возможно отклонение глубины закладки от уровня промерзания почвы и выше.

В том случае, если возможны непродолжительные периоды с критическим падением температуры в регионе зимой, рекомендуется увеличить расчетную глубину на 30%.

Комментарий!
В действующей редакции СНиП 2.04.03-85 «Наружные канализационные сети и сооружения» указано, что при определении глубины прокладки необходимо учитывать опыт управления канализационными сетями в регионе.

В зависимости от конкретных условий местности параметр может отличаться от указанной глубины промерзания как в гору, так и под гору.

Информация, представленная в нормативных документах, носит опосредованный характер.

Если внимательно изучить картографические материалы, становится понятно, что речь не идет о специфике и учете местных условий.

Более точную информацию о климатологии зданий можно получить в местных отделениях метеорологической службы.

У них есть точные данные для конкретного места, собранные за несколько лет наблюдений и обработанные соответствующим образом.

их данные лучше использовать при проектировании внешнего участка канализационной сети.

Глубина закладки и наклон трубы

При подготовке траншей под трубопровод необходимо учесть, что глубина укладывания труб постепенно будет увеличиваться. Дело в том, что для организации самотечной системы необходим небольшой уклон трубопровода, позволяющий нечистотам свободно уходить к колодцу. В системе, оснащенной дренажно-фекальным насосом, уклон необязателен, но его наличие может выручить при отключении электричества или в случае поломки насоса.

Угол наклона зависит от параметров используемых труб. Для дачного дома без санузла уличную часть канализации можно проложить из труб сечением 5 см с уклоном в 3 см на метр. При наличии санузла внешнюю канализацию прокладывают из труб от 10 см в диаметре, для них достаточно уклона 1-2 см на метр.

Сборку внешнего трубопровода начинают от вывода внутридомовой канализации – он является самой высокой точкой системы. Здесь трубу вкапывают на 0,3 м выше глубины промерзания – сточные воды, выходящие из домашней сети, имеют достаточную температуру, чтобы не замерзнуть сразу же. Дальше глубина постепенно увеличивается и остывшие стоки оказываются защищены от мороза более толстым слоем почвы.

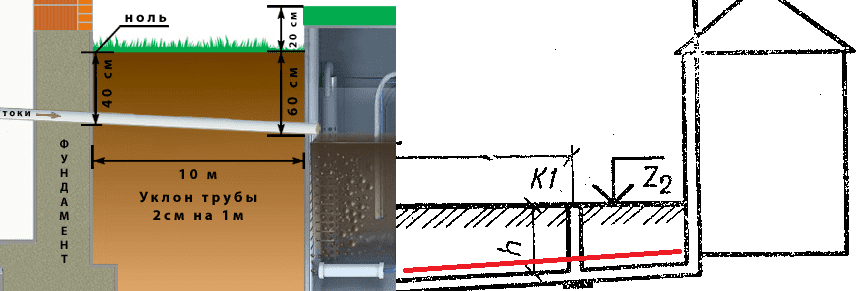

Как рассчитать глубину укладывания трубы, которая соединена с накопителем?

Резервуар, в котором скапливаются сточные воды, располагается в самой нижней точке ассенизационной сети и желательно – в нижней точке участка. Сборный колодец вкапывают на глубину от 2 метров, возможна корректировка с учетом особенностей участка. Если почва имеет включения скальных пород или грунтовые воды близки к поверхности, накопитель заглубляют на 3-4 метра.

Чтобы рассчитать глубину траншеи в точке подключения трубопровода к сборному колодцу, проводят нехитрые расчеты:

H2 = H1 + L*k, где

• Н2 – глубина подключения к колодцу,
• Н1 – глубина переходного патрубка между внутренней и внешней канализацией,
• L – общая длина труб,
• k – коэффициент уклона (0,03 при диаметре труб 5 см, 0,02 при диаметре 10-11 см, 0,01 для большего диаметра).

Эта же формула подходит для определения глубины траншеи на любом участке системы водоотведения, только за L берется длина трубопровода до искомого участка.

Внутренняя канализация

Для того, чтобы канализационная система была эффективной, важно подбирать трубы подходящего диаметра:

• для ванной, душа, туалета нужны изделия диаметром 10-11 сантиметров;
• для бассейна – 10-11 сантиметров;
• для умывальника и кухонной раковины – 5 сантиметров;
• стояк для слива должен быть как минимум равен диаметру других труб, а еще лучше – даже превосходить их, т.е. составлять 10-11 сантиметров.

При монтаже канализации нельзя забывать про вентиляцию, выходящую на крышу – ее закрывают куполом, превышающим диаметр стояка в 2 раза.

С целью повышения эффективности соединений труб, их промазывают на стыках герметиком или специальным клеем. Принимающую трубу смазывают изнутри, а входящую – снаружи.

Читайте так же: Вспененный полиэтилен виды труб

Важна не только глубина траншеи под канализацию, но и угол наклона труб. Это позволит добиться естественного слива, в противном случае вода будет стекать медленно, что в конечном итоге приведет к засорам, или же наоборот, слишком быстро, что негативно скажется на состоянии труб и вызовет необходимость их скорой замены или ремонта.

Независимо от глубины закладки, уклон трубопровода в самотечной канализации должен равняться 2 сантиметрам на погонный метр.
