Разновидности напольных радиаторов для отопления

Особенности подключения

Для подключения используется боковая или нижняя подводка

Вне зависимости от конструкции напольные отопители подсоединяются в систему по принципу стандартных модификаций с нижним типом подводки:

1. Труба-теплообменник находится в ножках или опорах, поэтому ее маскировать не нужно.
2. Производится регулировка кронштейнов по высоте, их выравнивание строительным уровнем.
3. Прикручиваются к поверхности пола вспомогательные кронштейны.
4. Фиксируется радиатор на ножки или корпус.
5. На боковую часть ставится ручка температурного регулятора.

На последнем этапе проверяется качество соединений и выполняется обвязка.

Конструкция встраиваемых в пол радиаторов

Встраиваемые батареи имеют очень простое устройство. Они состоят из металлического корпуса. В нем содержится нагревательный элемент, на котором закреплено множество конвективных ребер. Короб сверху защищен решеткой, располагающейся на уровне пола.

Конструкция встраиваемых в пол радиаторов

Для того чтобы снизить уровень шума, производимого вентиляторами, в конструкцию подобных радиаторов включают вставки из пористой резины. Внутри короба находятся электронные регуляторы и датчики, которые служат для управления температурным режимом и скоростью вентиляторов.

Внутрипольный конвектор FanCOil с корпусом из стеклопластика

Поскольку установленный в полу радиатор неприметен, качество прибора определяется не внешним видом, а материалами, из которых изготовлены его детали

Особое внимание нужно обращать на металл, который взят за основу при производстве батареи. При установке радиатора в помещениях с повышенной влажностью следует отдавать предпочтение приборам, сделанным из нержавеющей стали

В местах с нормальным уровнем влажности вполне допустимо использование батареи из оцинкованной стали. Детали прибора, как правило, покрываются порошковой краской, предохраняющей их от коррозии.

Радиатор, встраиваемый в пол (внутрипольный)

Единственной деталью радиатора, которую видно после установки прибора, является решетка, которая может быть изготовлена из следующих материалов:

• дерево;
• обычная, нержавеющая или оцинкованная сталь;
• алюминий;
• мрамор.

Конвектор Carrera с декоративной рамкой

Решетки также делятся на два типа:

• рулонные, которые можно скатывать;
• линейные, которые поднимаются только целиком.

Рулонные решетки бывают только с поперечными перекладинами. А в линейных решетках планки могут располагаться как вдоль, так и поперек. Если предполагается, что на радиатор будут наступать ногами, то в конструкции решетки не должно быть пластиковых элементов.

Конвектор с решеткой из нержавеющей стали

Нагреватели во встраиваемых радиаторах бывают двух видов.

1. Электрические. Оборудуются ТЭНами закрытого типа, на которых установлены пластины. Эти пластины делают из алюминия, меди или стали. Они служат для увеличения поверхности, соприкасающейся с воздухом. Качественный ТЭН может быть изготовлен из нержавейки, что увеличивает срок его эксплуатации. Радиаторы производятся с учетом всех требований по безопасности электрических приборов и оснащаются предохранителями для защиты от сбоев.
2. Водяные. Имеют нагреватели в виде металлической трубки с пластинами. С помощью патрубков подключаются к центральной системе отопления. Могут изготавливаться из алюминия, меди, нержавеющей или оцинкованной стали. Несмотря на эффективность, эксплуатация батарей с медными нагревательными элементами в условиях централизованного отопления многоквартирных домов затруднена. Им следует отдавать предпочтение для организации индивидуального обогрева.

Водяные внутрипольные конвекторы отопления

Поскольку у нас наиболее распространено водяное отопление, то и при выборе встраиваемых батарей предпочтение отдается моделям с водяными нагревательными элементами. Электрические радиаторы чаще используются там, где отсутствует возможность подключения к централизованному отоплению.

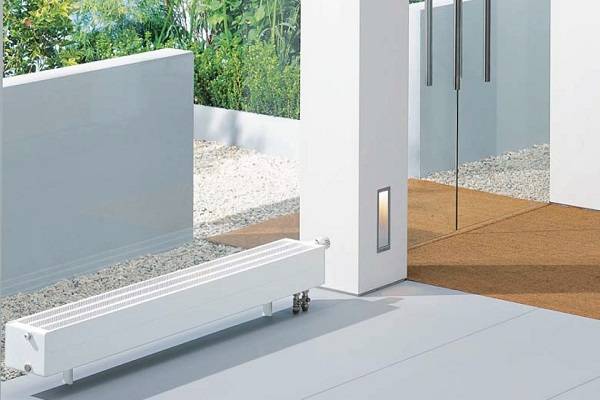

Напольный конвектор водяного отопления

Альтернативные варианты

Помимо радиаторов с ножками, производители предлагают несколько вариантов, монтируемых на полу.

Они позволяют отказаться от привычных форм батарей, занимающих свободное пространство помещения.

Встраиваемые радиаторы

Это радиаторы, устанавливаемые в нишах пола. Они скрыты и экономят пространство. Но неудобны в уборке. Тепло выводится через решетки – металлические или деревянные, которые монтируются на уровне полов.

Такие модели можно устанавливать даже в дверных проёмах, не затрудняя проходов. Они особенно подходят для помещений с французскими окнами. К централизованной системе отопления радиаторы, встраиваемые в полы, подсоединяются посредством трубок.

Плюсы:

• простота конструкции;
• небольшой вес;
• компактность;
• стойкость к коррозии;
• скрытое расположение;
• равномерный прогрев помещения;
• предотвращают запотевание окон.

Минусы:

• необходимо делать ниши;
• минимальная теплоотдача.

Смотрите видео об установке напольных радиаторов:

Монтаж внутрипольного конвектора. Два совета для правильной установки.

Плинтусные конвекторы

Такие радиаторы обычно устанавливают в ванных комнатах, где не всегда есть возможность установить батареи. Высота изделий – 20-25 см, глубина 10 см.

Плюсы:

• экономичны – сокращают затраты на 50%;
• имеют защиту от перегрева (есть встроенный терморегулятор);
• удобный и простой монтаж;
• равномерно распределяют тепловые потоки.

Минусы:

• установкой занимаются только специалисты;
• если нарушить технологию монтажа, можно нарушить отделку стен;
• стоимость.

Благодаря широкому ассортименту напольных версий, отличающихся внешним видом, конструкцией, материалом изготовления и другими особенностями, можно подобрать оптимальный вариант для тех или иных интерьеров и эксплуатационных условий.

Разновидности и материалы изготовления радиаторов

Стальные радиаторы

Самые популярные на рынке модели – это именно стальные, потому что по данным товарного агрегата Яндекс. Маркет это часто выбираемая модель. Радиаторы из стали обычно довольно компактные, имеют высокую тепловую отдачу и устойчивость к давлению от 10 до 16 атм. Их конструкция достаточно простая и может напоминать устройство стальных старых батарей, которые ранее работали в многоэтажных домах. К достоинствам такого устройства можно отнести дешевизну, и это действительно самое дешевое отопительное устройство, которое можно использовать для помещений с панорамными окнами.

Оно будет обеспечивать высококачественную конвекцию прогретого воздуха, а также хорошо нагревать помещение. Также стоит отметить продолжительный срок эксплуатации – если соблюдать все правила, то это от 20 до 25 лет и больше. Если вы желаете купить недорогие и при этом надежные напольные радиаторы, то стоит присмотреться к стальным моделям – они способны обеспечивать хорошее прогревание и не будут портить интерьер. Кстати, в их число входят  даже красивые модели трубчатого типа.

Биметаллические радиаторы из меди и алюминия

Высокая проводимость тепла меди является ее неоспоримым преимуществом, но такой материал крайне дорогой, и это большой недостаток. Для создания эффективного и приемлемого по стоимости радиатора отопления специалисты решили соединить алюминий и медь в единую конструкцию,  и в результате получился весьма хороший биметаллический радиатор. Трубки в нем выполнены из меди, а оребрение алюминиевое. Этот прибор обладает прекрасной тепловой отдачей и достаточно прочный. По сравнению с теми же радиаторами из стали медные модели стоят куда дороже, но лучше по тепловой отдаче. Кроме того, в отличие от стали, медь не будет ржаветь и имеет более продолжительный срок эксплуатации.

Биметаллические радиаторы из стали и алюминия

Сочетание кажется знакомым, не так ли? Именно такое соединение металлов используется для стандартных настенных батарей отопления. напольные модели сделаны аналогичным образом и крайне похожи на своих старших братьев. Тепловой носитель протекает  по трубкам из стали, а отдача тепла осуществляется при помощи оребрения из алюминия. Они немного дешевле предыдущего варианта.

Алюминиевые отопительные радиаторы

Радиаторы из чугуна

Радиаторы напольного отопления могут быть выполнены не только из меди, стали, алюминия, но даже из чугуна. Такие устройства нельзя назвать самыми малогабаритными, потому что на самом деле их размер достаточно большой по сравнению с размером тех же стальных изделий.  Чаще всего их монтируют в качестве элементов декора, чтобы поддерживать стиль оформления офисного или жилого помещения. Они не боятся воздействия коррозии и высокого давления, отличаются по большому сроку эксплуатации. Что касательно стоимости, то она может быть очень высокой. Недостатком батарей может быть большой вес и связанная с этим сложность монтажных работ. По внешнему же виду и стойкости к воздействиям негативного типа им практически нет равных.

Особенности

Невысокая популярность напольных радиаторов обусловлена тем, что приобретают их в основном владельцы домов и квартир с панорамными окнами, когда установка обычных батарей просто невозможна. Для того, чтобы стекла не запотевали рядом с ними должны находиться приборы отопления — это ключевой фактор, оказывающий влияние на необходимость установки радиаторов отопления под подоконником. А когда расположение окон начинается от самого основания пола, то обычные батареи попросту не к чему прикрепить. И тогда отличным решением станет напольный радиатор.

Кронштейн напольный для крепления радиатора Fondital TENRAD.4830

Напольные радиаторы очень компактные. Их высота — всего лишь 15-20 см. Выпускаются модели как с боковым, так и с нижним подключением. Для их крепления используется напольный кронштейн.

Большинство напольных батарей оборудовано термостатическими клапанами и кранами, чтобы можно было контролировать уровень нагрева.

Внешне они аккуратные и прекрасно подходят для любого интерьера. Несмотря на небольшие габариты, напольные батареи отличаются высокой эффективностью, поскольку они могут быть не только низкими, но и широкими. Поэтому неудивительно, что теплоотдача у них высокая.

Эстетичность

Радиаторы в большинстве случаев портят интерьер. Если это конечно не эксклюзивные дизайнерские модели

Причем, зачастую это касается не только самих батарей (их можно спрятать в нишу), сколько стояков и труб подачи-обратки.

А еще батареи в процессе эксплуатации способствуют загрязнению стен.

Вся пыль, которая садится на радиатор, пригорает от высоких температур и пачкает стену сверху.

С теплыми полами, замурованными в бетонную стяжку, таких проблем не возникает.

Поэтому, если вы реально вложили в дизайн кучу бабла или наоборот, хотите минималистичного подхода без лишних раздражающих элементов, выбирайте теплые полы.

Разновидности напольных отопительных приборов

Напольные батареи для систем водяного отопления производят из металлов и их сплавов. Каждый вариант имеет свои особенности, плюсы и минусы.

Давайте подробно рассмотрим каждую модель.

Алюминиевые

Радиаторы из алюминия изготавливают методом литья (отливают сразу цельную батарею) или путём экструзии, когда приходится соединять отдельные элементы между собой. Внутри и снаружи имеется покрытие, защищающее металл от внешних воздействий.

Преимущества:

• повышенная теплоотдача;
• высокая прочность;
• не боятся химикатов теплоносителя;
• быстрый нагрев.

Радиаторы из алюминия – идеальный вариант для домашней системы отопления. Их рабочее давление составляет 5-16 атмосфер, а тепловая мощность одной секции – 80-212 Вт. Предельная температура теплоносителя – 110°С.

Недостатки:

• эффективны при рН 7-8;
• чувствительность к механическим воздействиям и скачкам давления.

Биметаллические

Такие приборы сделаны сразу из двух металлов. Они нечувствительны к жёсткости воды. Используются для отопления офисов и квартир. На внутренние и наружные покрытия нанесено антикоррозийное покрытие, препятствующее появлению ржавчины и изнашиванию узлов.

Биметаллические батареи способны выдерживать гидравлический удар и давление в 50 атмосфер. Тепловая мощность секций – 125-180 Вт. Популярны два вида биметаллических радиаторов – медно-алюминиевые и алюминиево-стальные.

Все биметаллические модели имеют небольшой вес, они привлекательны внешне – это их главные преимущества, общие для всех видов. У всех биметаллических радиаторов один общий недостаток – дороговизна. Предельная температура теплоносителя – 110-130°С.

Из алюминия и меди

Оребрение выполнено из алюминия, а нагреватель – медный. Этот вариант отличается наиболее высокой эффективностью среди всех типов. Такая способность связана с высокой теплопроводностью меди – 400 Вт/мкА. Это почти на порядок больше, чем у стали – 47 Вт/мкА.

Преимущества:

• высокая прочность теплообменника;
• минимальный риск протечек, в сравнении с аналогами секционного типа;
• с водой контактирует только медь, которая крайне устойчива к коррозии;
• небольшой вес;
• простой монтаж.

Из алюминия и стали

По сравнению с медно-алюминиевыми моделями, эти радиаторы несколько дешевле и легче по массе, быстрее нагреваются. Но они уступают им в прочности. Радиатор состоит из двух элементов – алюминиевого корпуса и стальных труб, расположенных внутри него.

Преимущества:

• высокая теплоотдача;
• небольшая масса;
• высокая скорость нагрева;
• надёжность;
• долговечность.

Чугунные

Радиаторы из чугуна представляют собой литые секции, герметично соединяемые друг с другом. Чугунные батареи обычно устанавливают в квартирах, подбирают их в соответствии с общей площадью. Также учитывается число окон, этажность, расположение комнат.

Чугунные батареи выдерживают давление до 18 атмосфер, а мощность секции составляет 100-150 Вт. Главный плюс чугуна – высокая износоустойчивость, на которую совершенно не влияет качество воды. Предельная температура теплоносителя – 150°С.

Преимущества:

• большая теплоотдача;
• длительный эксплуатационный период;
• нечувствительность к химическим воздействиям;
• способность аккумулировать и долгое время сохранять тепло.

Недостатки:

• есть риск протечек;
• большая масса;
• сложность ухода за поверхностями – неудобно мыть и убирать пыль между рёбрами чугунных секций.

Стальные

Существует несколько вариаций стальных отопительных приборов. Это одно из самых дешёвых изделий для обогрева помещений с большими окнами. Обеспечивают стабильный и качественный обогрев. Выпускаются в виде радиаторов, конвекторов, регистров.

Теплоотдача – 1200-1800 Вт. Мощность зависит от толщины стали и размеров изделия. Чем толще металл, тем лучше прогрев помещения. Предельная температура теплоносителя – 130°С. Срок службы – 20-25 лет.

Преимущества:

• компактность;
• большая теплоотдача;
• устойчивость к давлению;
• простая конструкция;
• продолжительная эксплуатация;
• привлекательный вид – не портят интерьер;
• стоимость.

Недостатки:

• уступают алюминиево-медным аналогам в теплоотдаче;
• неустойчивы к коррозии при повреждении защитного покрытия.

Чугунные напольные радиаторы для отопления

Одним из самых популярных видов напольных радиаторов является чугунный. Они прекрасно сохраняют тепло и равномерно распределяют его по всему помещению. Кроме того, они обладают высокой прочностью и долговечностью, что делает их отличным выбором для домов и квартир.

В чугунных радиаторах для отопления используется специальный сплав, который позволяет им выдерживать высокое давление и не реагировать на воздействие воды. Они могут использоваться с различными системами отопления, в том числе с тепловыми насосами и индивидуальными котельными.

Чугунные радиаторы для отопления могут быть различных форм и размеров, что позволяет выбрать оптимальный вариант для любого помещения. Они могут иметь классический дизайн или современной стиль, подходящий под любой интерьер. Кроме того, чугунные радиаторы легко очищаются от пыли и грязи, что облегчает их уход.

• Прочность и долговечность
• Высокая теплоотдача
• Различные формы и размеры
• Современный или классический дизайн
• Легкий уход

В заключение, чугунные напольные радиаторы для отопления являются одним из наиболее надежных и эффективных вариантов, которые подходят для любых условий и помещений. Они прекрасно сохраняют тепло и могут прослужить долгие годы, не теряя своих свойств.

Достоинства и недостатки

О некоторых качествах напольных отопительных радиаторов было уже сказано, но повторимся еще раз. Напольный вид отопительного прибора позволяет перенести большой вес с легкой перегородки на прочный пол. Это первое. Второе – появляется возможность создать тепловую завесу там, где навесить батарею нельзя. Третье – монтажный процесс намного упрощается. Во всяком случае, нет необходимости сверлить стену и крепить к ней кронштейны.

Но так как радиаторы устанавливаются на пол, то скрытую разводку можно провести только под полом. И если вы решили использовать эти модели в собственном доме, то это будет не так сложно. А если напольные батареи устанавливаются в магазинах или торговых залах? Знаете, из чего там сделано основание? Это чистый железобетон, который долбить придется долго и мучительно. К тому же с чисто технической стороны прятать трубы в пол не рекомендуется. Из строя со временем выходит любой материал, даже полимер. Поэтому необходимо создать благоприятные условия для проведения ремонтных работ.

Сфера использования напольных радиаторов

Для начала разберемся, где используют приборы отопления, которые устанавливаются на пол.

Водяные напольные батареи отопления целесообразно применять в таких случаях:

1. В помещениях, где по тем или иным причинам не получается установить традиционные радиаторы для настенного монтажа. Такое часто бывает в домах, где стены выполнены из рыхлого материала (газобетона, пенобетона) или обшиты гипсокартоном. На них нельзя навешивать даже легкие алюминиевые приборы.
2. В витринах магазинов и ТРЦ применяют низкие напольные радиаторы отопления для панорамных окон. Такое остекление нельзя оставлять без тепловой завесы, потому что на окнах будет скапливаться конденсат, образовываться наледь.

В отличие от навесных отопительных агрегатов напольные батареи устанавливаются только на пол, не крепятся на стены. Высота этих приборов меньше, чем у их секционных собратьев. Подставка под агрегат жестко прикрепляется к полу.

Преимущества и недостатки

К преимуществам, которые имеют низкие радиаторы отопления, можно отнести следующее:

• агрегат можно монтировать в любом месте, не обращая внимания на высоту окон;
• низкий отопительный прибор экономит свободное место в помещении;
• благодаря стильному дизайну и привлекательному внешнему виду батарея не портит интерьер помещения, вписывается в любой дизайн комнаты;
• можно монтировать в помещении с панорамными окнами, чтобы создавать тепловую завесу перед ними;
• при установке не имеет значения материал и прочность стен, потому что батареи к ним не крепятся.

Минусы у подобных отопительных приборов тоже есть, они заключаются в следующем:

1. Чтобы подключить батарею к отопительной системе, нужно проложить трубы в стяжке пола, потому что они будут мешать при расстановке мебели. Скрытая прокладка трубопроводов считается не лучшим вариантом, потому что обслуживать и ремонтировать сети сложнее.
2. Тепло от этих приборов отопления распределяется неравномерно, поэтому агрегат не подходит для обогрева помещений значительной высоты. При этом некоторые участки комнаты могут вообще не обогреваться.
3. Из-за скрытой прокладки трубопроводов стяжку пола в помещении делают определенной высоты, что создает трудности при креплении радиаторов.

Существенным недостатком напольных отопительных агрегатов является то, что они стоят дороже секционных навесных батарей, а помещение обогревают хуже.

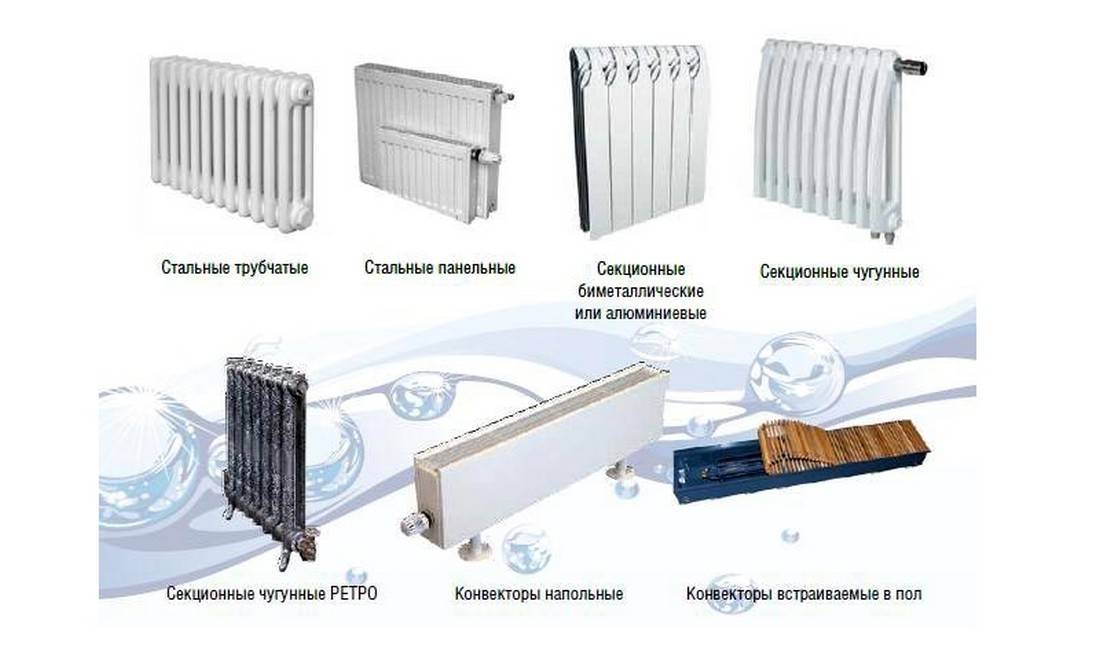

Разновидности напольных батарей

Все горизонтальные радиаторы отопления, которые монтируются на пол, делятся на несколько видов в зависимости от материала исполнения:

Батареи из чугуна повсеместно применялись в прошлом столетии, но эстетической привлекательностью они похвастаться не могут. Их основной минус в том, что внутри конструкция быстро заиливается, поэтому ее нужно регулярно прочищать (примерно раз в три года). При механическом воздействии чугун может трескаться. То же происходи и при гидроударах. Большей популярностью сегодня пользуются стальные радиаторы. Они достаточно прочные и внешне привлекательные. Однако пластинчатые приборы из стали часто протекают в районе сварного шва. Самые надежные и красивые биметаллические агрегаты. Внутри алюминиевого корпуса находится стальной сердечник. Благодаря этому теплоотдача прибора достаточно высокая, а оптимальная прочность позволяет монтировать их в централизованных сетях с высоким давлением. Алюминиевые батареи самые легкие, но они не рассчитаны на высокое давление в сети, поэтому применяются только в автономных системах

Важно тщательно подбирать материал труб и фитингов, потому что с некоторыми металлами алюминий формирует гальванические пары. По конструкции напольные агрегаты бывают панельные и секционные

Панельные батареи делают только из стали, а секционные производятся из биметалла, чугуна или алюминия. Кроме этого, все отопительные приборы бывают разной высоты

По конструкции напольные агрегаты бывают панельные и секционные. Панельные батареи делают только из стали, а секционные производятся из биметалла, чугуна или алюминия. Кроме этого, все отопительные приборы бывают разной высоты.

Важно! Самые небольшие теплопотери при малом количестве секций имеют более высокие батареи

Алюминиевые обогревательные системы

Первое, что нужно о них знать, это то, что батареи такого типа применяются только для автономных устройств обогрева из-за ряда ограничений: они не выдерживают водного давления общей системы отопления и быстро окисляются изнутри из-за некачественной воды, что приводит к коррозии внутренних поверхностей.

По способу производства алюминиевые радиаторы делят на два типа:

• Литые. Внешние пластины или ребра выливают из алюминиевого сплава;
• Экструзионные. Части батареи выдавливают из единого листа алюминия на специальных заводских установках.

Достоинства и недостатки у алюминиевых обогревателей одинаковые, вне зависимости от способа изготовления

Единственное, чем литые батареи отличаются от экструзионных моделей – это ценой, причем минимальной, что для конечного покупателя не так важно

Основные преимущества алюминиевых обогревателей:

• Небольшой вес. Это весомый аргумент для настенных радиаторов, поэтому обычно их делают именно из алюминиевого сплава;
• Хорошая теплоотдача;
• Нагревают даже большие по размерам комнаты за короткое время;
• Так как их используют для автономных систем отопления, то большинство моделей сделана с ручной регулировкой теплоотдачи, которая осуществляется с помощью специальных регуляторов.

Недостатки:

• Хрупкий материал и риск внутренней коррозии привод к уменьшению сроков эксплуатации: в среднем алюминиевые радиаторы используются не больше пятнадцати лет;
• Возможность появления микротрещин и протечек значительно выше чем у батарей, сделанных из другого сырья;
• Неконтролируемые скачки давления или гидроудары приводят к катастрофическим последствиям.

Возможные альтернативы

Внутрипольный конвектор позволяет экономить пространство, но неудобен в уборке

Радиаторы напольного типа при необходимости создания эстетичного дизайна можно заменить другими приборами.

Встраиваемые варианты

Внутрипольный агрегат позволяет прокладывать отопление скрытым способом. Он устанавливается в полу, а для вывода тепловой энергии используется декоративная решетка, стоящая на одном уровне с покрытием. Встроенные модификации отличаются:

• способностью выдерживать давление от 10 до 16 бар;
• тепловой мощностью от 13 до 100 кВт;
• пределом нагрева воды от 110 до 130 градусов;
• простотой конструкции, небольшим весом и компактностью;
• стойкостью к коррозии;
• скрытым расположением – монтируются в дверном проеме или напольном покрытии;
• равномерным прогреванием помещения;
• предотвращением запотевания оконных конструкций.

По причинам большой монтажной длины и необходимости проделывания ниши спроектировать расположение секций лучше на этапе постройки. Модели работают только по принципу излучения, поэтому их теплоотдача минимальна.

Плинтусные конвекторы

Равномерного обогрева ванной можно добиться путем встраивания плинтусных радиаторов

В ванной комнате не всегда имеется возможность встроить батареи, поэтому можно остановиться на теплых плинтусах. Изделия отличаются:

• высотой от 20 до 25 см и глубиной 10 см;
• экономичностью – топливные затраты сокращаются на 50 %;
• тепловой мощностью от 50 до 150 кВт;
• пределом рабочего давления до 16 атм.;
• разогревом воды до 130 градусов;
• защитой от перегревания благодаря терморегулятору;
• удобством монтажа;
• равномерностью распределения тепловых потоков.

Стальные радиаторы

Считаются самыми распространенными из-за хорошей теплоотдачи, компактности и возможности выдерживать давление до 16 атмосфер.

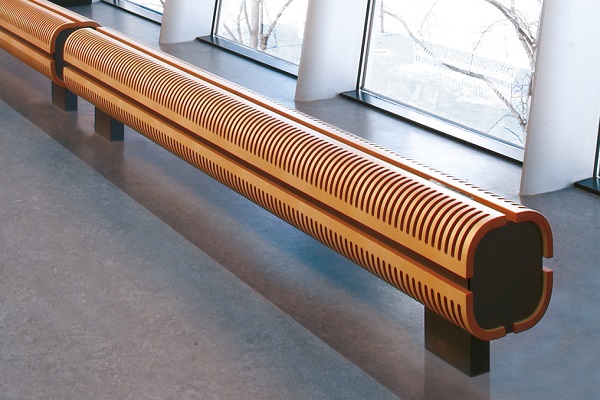

Также немаловажной является их относительно невысокая стоимость и немалый срок службы. Эти радиаторы бывают трех видов:

• конвекторы традиционной конструкции, панельные радиаторы, простые в установке и недорогие
• трубчатые радиаторы, могут быть самой разнообразной формы и за счет этого служить дополнительной частью дизайна, но цена на такие напольные радиаторы отопления их из-за более сложного исполнения выше
• регистры, представляющие собой соединенные перемычками толстые трубы, как правило, спрятанные в декоративный короб, которые можно изготовить даже собственноручно, соответственно, по стоимости они обойдутся дешевле других.
