Напольные радиаторы отопления встраиваемые в пол: монтаж и особенности батарей

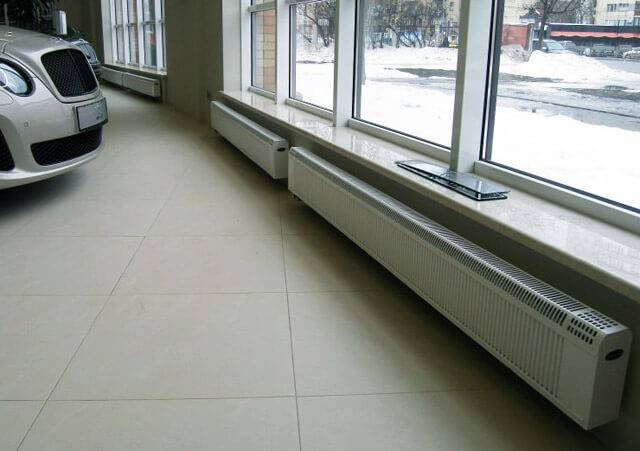

Горизонтальные радиаторы из алюминия

Наиболее низкие алюминиевые радиаторы отопления под панорамные окна имеют высоту 24,5 сантиметра.

Подобные модели производят иностранные фирмы:

Sira. Компания изготавливает миниатюрные радиаторы, имеющие теплоотдачу в пределах 89 – 97 Вт (изделия Rovall 80, Rovall 100, Swing, Alux 80 и Alux 100).
Global. Предлагается невысокий литой радиатор Gl-200/80/D, который рассчитан на монтаж в системе обогрева с рабочим давлением до 16 Бар.

В данном сегменте из отечественного отопительного оборудования наибольшей популярностью пользуются радиаторы Rifar Base 200 и Rifar Forza 200. Число 200 говорит о том, что межосевое расстояние у них составляет 20 сантиметров.

Невысокие горизонтальные отопительные приборы из алюминия обладают рядом важных преимуществ:

небольшой вес – при монтаже не потребуется помощь бригады строителей;
высокая степень теплоотдачи;
при повороте регулировочного клапана, батарея быстро реагирует на изменение параметров рабочей среды;
для полного заполнения системы требуется небольшой объем воды.

Из отрицательных характеристик алюминиевых батарей надо отметить:

химическую активность, присущую данному металлу, что отражается на качестве используемой воды;
мягкость материала изготовления, поэтому изделие легко поддается деформации.

С недостатками алюминиевых отопительных устройств можно справиться, если перед их эксплуатацией производить тщательную водоподготовку, что рекомендуется инструкциями фирм – производителей.

Изготовители радиаторов из алюминия не советуют их использовать в теплоснабжающих системах многоквартирных зданий, где качество горячей воды вызывает большие сомнения.

Внутрипольные конвекторы отопления: что это такое

В нескольких словах описать прибор можно так: если у вас в доме или квартире планируются панорамные окна от пола до потолка, встроенные конвекторы — ваш вариант системы отопления.

Потому что традиционные радиаторы и даже обычные конвекторы устанавливать будет просто негде.

Впрочем, в любом случае встроенные конвекторы выигрывают, даже со стандартными окнами и планировкой помещения: высокая эстетичность интерьера с этой системой вам обеспечена.

Конструктивные особенности

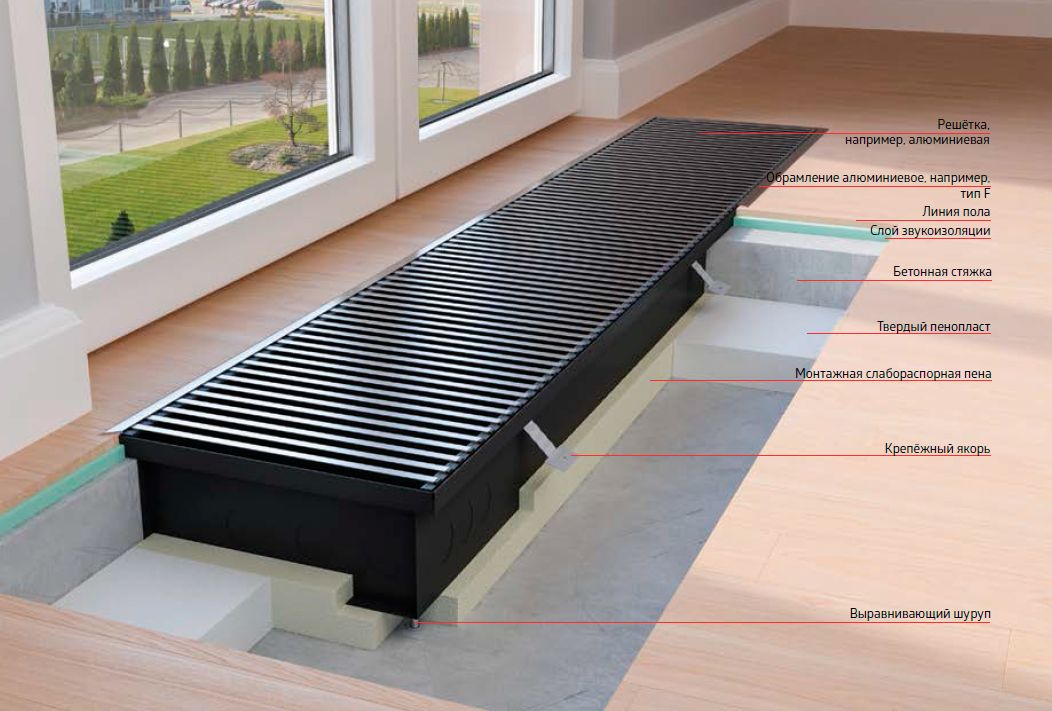

Внутрипольный конвектор представляет собой встроенный канал в полу короб из стали, стойкой к коррозии. Внутри короба располагаются медный трубопровод и алюминиевый теплообменник. Сверху всё закрывается декоративной решёткой.

Эти устройства по конструкции и принципу работы делятся на два вида:

С естественной конвекцией, когда за счёт разности плотности тёплый воздух замещается холодным внутри прибора.
С принудительной конвекцией прибор оснащён вентилятором центробежного или тангенциального типа. Благодаря этому воздух по теплообменникам распределяется более равномерно, быстрее прогревается, что способствует скорому обогреву помещения.

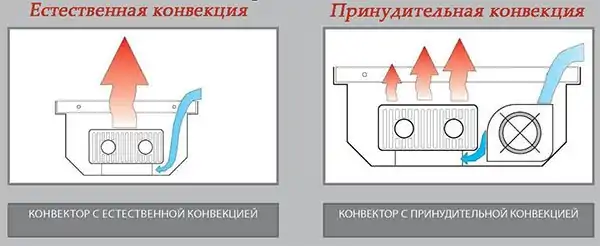

Фото 1. Схема работы внутрипольного конвектора отопления с естественной (слева) и принудительной (справа) конвекцией.

Принцип работы

Встроенные конвекторы монтируют в пол по периметру помещения, основное внимание уделяя линиям вдоль окон. Собственно, в первую очередь они и предназначены для установки данной системы отопления

Принцип работы основан на том, что в конвектор от окна-проводника холода естественным путём опускается низкотемпературный воздух, в конвекторе прогревается и выталкивается в помещение новым потоком холода, идущего вниз от окна.

Достоинства изделий, встраиваемых в пол

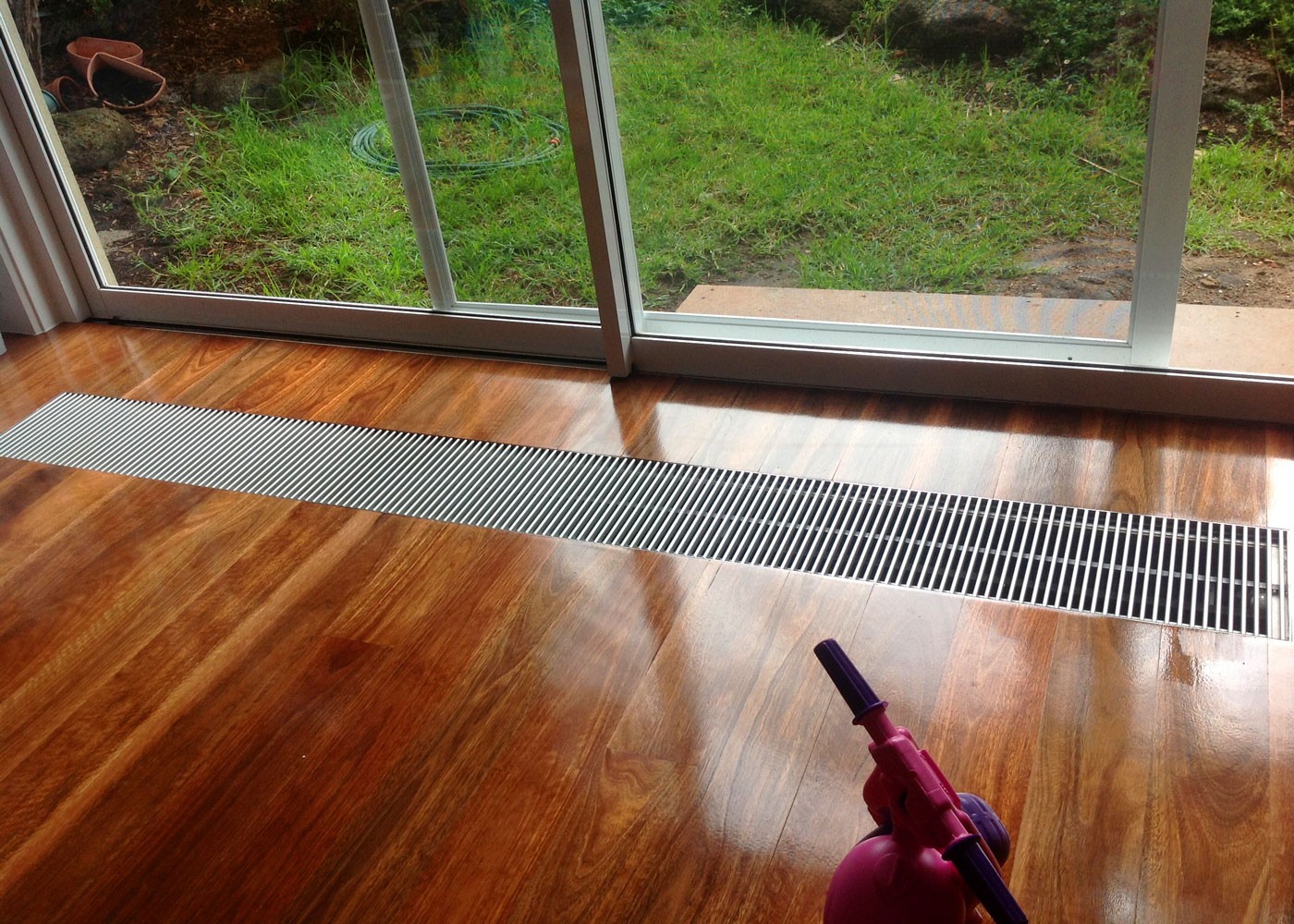

Эстетика — бесспорный плюс внутрипольных приборов отопления. Согласитесь, гораздо больше уюта создают декоративные решётки в полу, из которых веет теплом, чем громоздкие батареи.

Освобождается пространство, не занятое привычными радиаторами, плюс получаем свободный доступ к окнам и двери лоджии или балкона.
Тепло от конвектора идёт именно туда, где холоднее всего — вдоль окон и дверей.
Помещение прогревается гораздо быстрее, чем с классической системой отопления.
Оборудование обладает небольшим весом и не создаёт нагрузки на фундамент и пол.
Температура декоративной решётки не превышает +40 °C. Невозможно обжечься.
Внутрипольный конвектор не только нагревает помещение, но и охлаждает его, заменяя кондиционер.

Недостатки

Необходимость правильного ухода за прибором. Подробнее на этом остановимся отдельно чуть позже. Отметим только, что с традиционных чугунных батарей отопления пыль смахнуть тоже иногда нужно. Так что недостаток этот относительный.
Стоимость — устройства обходятся недешево, тем более оснащённые дополнительным оборудованием.

Внимание! Несовместимость с классической системой отопления — нельзя их монтировать друг с другом. Не вдаваясь в технические нюансы: нормально работать не будет ни та, ни другая

Решив оснастить помещение внутрипольными конвекторами, хорошенько взвесьте возможности системы по отношению к строению, которое нужно отапливать.

Сложность монтажа — потребуются услуги специалиста, если вы не технический гений-самоучка.

7 Особенности монтажа

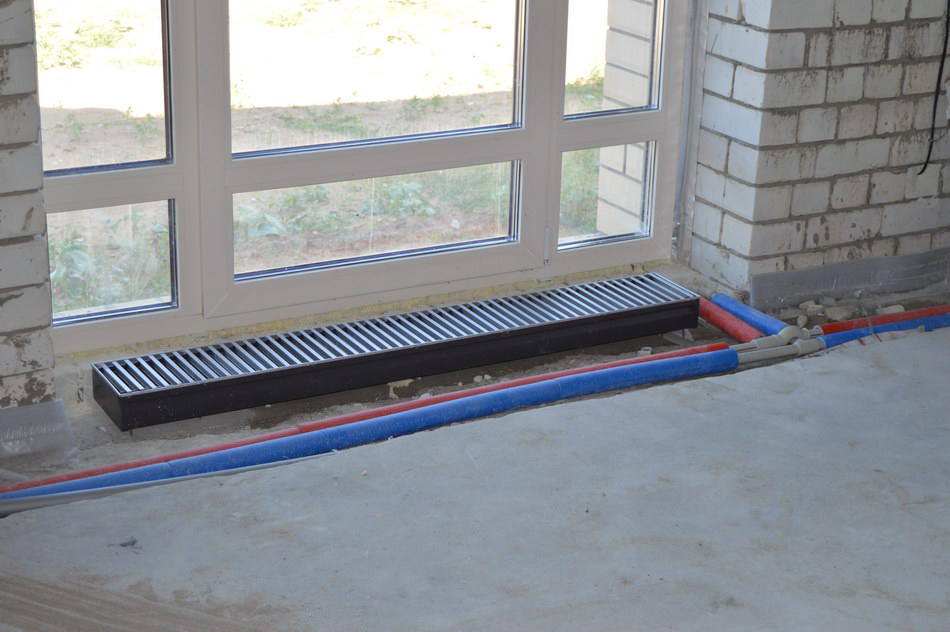

Установка в пол встраиваемых батарей не требует особой подготовки. Для того чтобы сделать это собственноручно, необходимо хорошо изучить устройство теплового оборудования в доме.

Внутрипольный конвектор POLVAX

Чтобы продлить срок службы приборов, обеспечить эффективный обогрев помещения и не потратить много денег и сил впустую, при монтаже радиаторов следует обратить внимание на следующие нюансы

Давление в системе центрального отопления. Поскольку батареи, устанавливаемые в пол, предназначены в основном для обогрева загородных домов, они, как правило, не рассчитаны на то, чтобы выдерживать давление, которое присуще системам централизованного отопления. Если все же принято решение установить встраиваемый радиатор в квартире многоэтажного дома, то при выборе модели следует опираться, прежде всего, на этот показатель.
Монтаж внутрипольного конвектора
Высота потолков в помещении. Чем больше объем комнаты, которую требуется отапливать, тем большей должна быть мощность встраиваемых радиаторов. Расчет осуществляется по формуле 1 кВт на 10 м кв.
Подводка электричества к радиаторам отопления водяного типа. Этот момент следует продумать еще на стадии проектирования здания или до начала ремонта помещения. В ином случае установить получится только радиатор с электрическим нагревателем.
Пространство в полу, необходимое для установки радиаторов. При этом опираются на габариты приборов. Между полом и радиатором должно оставаться пространство, высота которого варьируется в зависимости от модели прибора.

Таблица. Пошаговая инструкция по монтажу встраиваемого в пол радиатора с водяным нагревателем.

Шаг 1	Вместе с системой «теплый пол» можно установить внутрипольные конвекторы для дополнительного обогрева витражей, выходящих на северную или северо-западную сторону дома. Они также будут служить как обогреватели в межсезонье, когда требуется обеспечить дом небольшим количеством тепла без задействования всей отопительной системы. Таким образом, достигается экономия средств.
Шаг 2	По габаритам модель радиатора подбирается в зависимости от высоты системы «теплый пол». Предпочтение следует отдавать модели со встроенным вентилятором, который будет осуществлять обдув стекол витража и эффективно бороться с конденсатом.
Шаг 3	Подводятся и утепляются трубы центрального отопления. Для радиаторов с вентилятором потребуется подвести электрический кабель и поставить терморегулятор, чтобы следить за температурой.
Шаг 4	К централизованной системе подключаются внутрипольные конвекторы путем соединения с трубами радиатора, расположенными, как правило, сбоку в спрятанном под декоративной крышкой отсеке.
Шаг 5	Расстояние от витража до батареи должно составлять не менее 50 мм. Если встраивать конвектор в проем витража, то его площадь существенно уменьшается и, соответственно, уменьшается его КПД. Но при этом прибор не занимает лишнего пространства и ему не будут мешать шторы при обдуве стекол витража.
Шаг 6	Прибор комплектуется инструкцией, изучив которую, можно без проблем подключить радиатор по всем правилам и добиться его эффективной службы на протяжении многих лет.

7.1 Шаг 1

На первом этапе требуется подвести трубопровод для подведения теплоносителя. На этом же этапе выполняют подведение электрической проводки.

7.2 Шаг 2

В процессе установки внурипольного нагревателя потребуется залить стяжку. При этом требуется учесть размер канала под монтируемый отопительный прибор.

7.3 Шаг 3

В подготовленное ложе, установить нагреватель. В пространство между нагревателем и стеной ложа уложить теплоизолятор. С использованием регулировочных болтов выровнять прибор по горизонтали.

7.5 Шаг 5

Для повышения качества тепловой изоляции, цели, образовавшиеся между кожухом прибора и стенами ложе применяют силиконовый герметрик.

7.6 Шаг 6

На этом этапе можно включить прибор и закрыть его декоративной решеткой.

На самом деле, монтаж внутриполового нагревателя не отличается сложностью и его можно довольно легко сделать своими руками.

В своих квартирах и домах мы привыкли видеть навесные секционные батареи, поэтому даже не догадываемся, что есть более практичные и удобные варианты. Напольные радиаторы отопления обладают множеством преимуществ. Существует несколько видов таких приборов. Однако и секционная, и напольная разновидность агрегатов отопления занимает определенное место в помещении вдоль стен, поэтому не подходит для комнат с панорамными окнами. В этом случае используют встраиваемые радиаторы.

Виды

Низкие радиаторы — это вид батарей, который отличается от стандартных своей высотой. Этот параметр у подобных агрегатов составляет всего лишь 200-400 мм. Такие приборы устанавливают в помещениях с большими панорамными окнами, в бассейнах, тренажерных залах, оранжереях и т. д.

Основной критерий, на основе которого выделяют типы низких радиаторов, — материал изготовления.

Чугунные

Батареи такого типа представляют собой секции, созданные методом литья. Такие приборы отличаются хорошей тепловой инерционностью, устойчивы к коррозии. Однако у них низкое рабочее давление, которое достигает лишь 10 атм. Помимо этого, они очень хрупкие. Пользователи отмечают, что на внутренней поверхности каналов часто образуется налет и скапливается грязь, что приводит к уменьшению теплоотдачи. Поэтому нужно их периодически чистить.

Стальные

Стальные панельные радиаторы сконструированы из одной или нескольких нагревательных пластин, которые помещены в ребристую оболочку.

Их основные положительные характеристики:

хорошая теплопроводность;
низкая инерционность;
незначительное потребление теплоносителя.

Несмотря на множество хороших технических показателей, есть и некоторые недостатки: такие радиаторы не могут противостоять гидроударам и коррозии.

Отзывы свидетельствуют, что, когда сливается вода, на стенках панелей образуется ржавчина. Еще одним минусом является то, что подобные обогреватели стоят недешево. Например, если вы хотите приобрести радиатор высотой 300 мм, будьте готовы отдать за него от 2000 до 5000 руб.

Алюминиевые

Низкие радиаторы отопления, изготовленные из алюминия, отличаются привлекательным дизайном, высокими показателями теплоотдачи и весят немного. Характеризуются высокими техническими характеристиками, благодаря чему способны выдерживать рабочее давление до 16 атм.

Однако есть и некоторые недостатки. Например, алюминиевые радиаторы недолговечны: срок их службы составляет 10, в редких случаях 15 лет. Плюс ко всему, такие приборы не способны выдерживать гидравлические удары, и в результате между секциями могут образовываться протечки.

Цена на алюминиевые радиаторы варьируется в промежутке от 300 до 1500 рублей.

Обратите внимание! Выдерживают гидроудары алюминиевые батареи лучше, чем чугунные, однако конвекционные свойства у них намного хуже. Биметаллические. Биметаллические

Биметаллические

Конструкция биметаллических моделей низких радиаторов состоит из сердцевины, которая сделана из стальных или медных труб, и алюминиевой оболочки. Такие батареи хорошо выдерживают высокое давление, потребляют небольшое количество воды и устойчивы к коррозионным процессам.

Пластинчатые

Пластинчатые радиаторы конвекторного типа выпускаются с самыми низкими показателями высоты, они могут крепиться и к стене, и к полу, а в случае необходимости и закрываться декоративными решетками. У приборов наблюдаются высокие показатели теплоотдачи. Максимальное давление, которое они могут выдерживать — 20 атм. Недостаток заключается в том, что при протечке заменить какую-то деталь не удастся, придется покупать новый радиатор.

Поэтапный монтаж водяных радиаторов в полу

Радиаторы отопления, предназначенные для установки в пол, это готовые отопительные приборы. Они включают медно-алюминиевый теплообменник (двух трубный или четырех трубный), элементы управления движением теплоносителя и устройства для подключения труб отопления. Весь радиатор помещен в короб, а сверху закрыт декоративной решеткой. Часто, собранный радиатор отопления в пол, называют отопительный канал. На фото вы видите элементы отопительного канала.

Монтаж отопительного канала естественной конвекции в полу при водяном отоплении

Сначала, рассмотрим монтаж отопительного канала естественной конвекции, то есть без вентиляторов усиливающих движение воздуха.

Распакуйте упаковку купленного отопительного канала. Осмотрите радиатор на внешние повреждения, вмятины и т.п. дефекты.

Установите ножки к коробу радиатора и разметите его согласно проекту. Рекомендуемое расстояние от окна 50-250 мм.

На коробе есть регулировочные винты, с их помощью выставите верхний уровень отопительного канала, чтобы он совпадал с уровнем будущего чистового пола.

Прикрепите ножки короба радиатора к полу. Проверьте, крепление должно быть жестким, радиатор не должно шататься.

Подвод труб и вентилей

Со стороны подвода труб уберите из короба заглушки.

На подающую трубу установите термостатический клапан (4), на обратную трубу отопления установите запирающий вентиль (5).

Подключите трубы отопления к радиатору. Предварительно на трубы можно надеть специальную теплоизоляцию для труб (12). Используются бесшовные, полиэтиленовые или полипропиленовые трубы, рассчитанные на рабочее давление до 15бар. Испытание системы проводится при 25 бар давления.

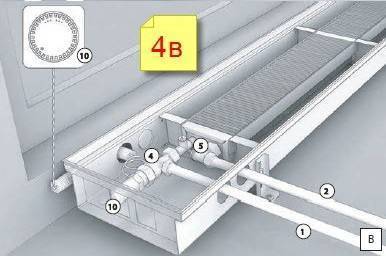

На фото 4a, 4b, 4c вы видите схемы подключения регуляторов тепловой мощности (6) к термостатическому вентилю (4).

Рис 4a: Ручное регулирование теплоотдачи. Ставим головку (6) на термостатический вентиль.

Рис. 4b: Дистанционное регулирование. Ставим термостат дистанционной настройкой (10).

Рис. 4c: Ставим термоэлектрический сервопривод (7) и подключаем его к комнатному термостату. Термоэлектрический сервопривод, получая сигнал от термостатического вентиля, уменьшает или увеличивает поток теплоносителя.

Кстати, отопительные каналы могут работать нетолько в водяных отопительных системах, но и в системах, где теплоносителем является специальный антифриз для отопления и другие незамерзающие жидкости.

После подключения труб отопления к отопительному каналу закрываем короб крышкой (11), которая не входит в комплект или сами мастерим, чем закрыть короб радиатора.

Необыкновенное отопительное оборудование

Изюминки конструкции

Встраиваемые в пол радиаторы отопления употребляются достаточно редко, но время от времени они просто незаменимы. Основная сфера их применения – отопление комнат, имеющих громадную площадь остекления. Это возможно просто помещение с громадными окнами или закрытая терраса с выходом в сад.

При таких условиях существует пара способов обогрева:

Классические батареи, устанавливаемые на боковой либо задней стенке. Данный вариант есть самым неэффективным, поскольку всем как мы знаем, что отопительное оборудование должно устанавливаться в самом холодном месте комнаты, другими словами у окон. Помимо этого, так, возможно нарушен стиль интерьера, задуманный архитектором либо дизайнером.
Система подогрева, монтируемая под напольное покрытие. Хорошее решение, которое не может быть реализовано, в случае если в качестве материала для оформления пола употребляется древесина: паркет, массивная либо палубная доска и без того потом. Дело в том, что она имеет низкий коэффициент теплопроводности. Это существенно снизит эффективность таковой системы отопления.

Помимо этого, цена аналогичного решения будет намного больше, чем цена установки канальных обогревателей.

Встроенные в пол радиаторы отопления. Являются одну из разновидностей классических батарей, каковые употребляются в сетях обогрева с жидким теплоносителем. Отличаются только формой и местом установки: они монтируются в намерено сконструированных для данной цели углублениях (каналах), проложенных в полу.

Сверху такие батареи закрываются решетками, не мешающими току воздуха и превосходно маскирующими установленное оборудование.

Преимущества аналогичного решения пребывают в следующем:

источник тепла находится как раз в том месте, где это наиболее нужно,
батарея, расположенная под полом, не мешает доступу к двери либо окну и не вносит диссонанс в дизайн помещения.

Современными строительными супермаркетами предлагается две разновидности радиаторов, устанавливаемых под полом:

Корпусные. В этом случае нагревательный элемент установлен в особый корпус, который монтируется в пол и делает роль канала.
Безкорпусные. Такие радиаторы размещаются в нишах, каковые перед этим нужно сконструировать.

Корпусные радиаторы

Короба, в которых установлены нагревательные элементы, изготавливаются из узкого оцинкованного металла. Стены корпуса для повышения их теплосохраняющих свойств покрываются изоляционными материалами и окрашиваются в соответствующий цвет.

Сам отопитель делается из изогнутой особенным образом трубы, на которую навариваются пластины теплообменника, увеличивающие площадь соприкосновения с воздухом. Материалом для этих элементов помогает алюминий, хорошо передающий тепло горячей воды окружающему воздуху.

Сверху корпус закрывается декоративными решетками, изготовленными из древесины либо металла. Это разрешает выбрать вариант, сочетающийся как с паркетом, так и с керамической плиткой.

Корпусные радиаторы бывают следующих размеров:

ширина – от 5 до 25 см,
протяженность – от 50 см до нескольких метров,
глубина – от 10 до 70 см.

Эффективность работы батареи, располагаемой под напольным покрытием, зависит не только от площади теплообменника и температуры теплоносителя, но и от скорости конвекции воздуха. Наиболее замечательные модели смогут быть дополнительно оборудованы электрическими вентиляторами. Недостаток для того чтобы решения — в необходимости подключения оборудования к электросети и повышенном уровне создаваемого им шума.

Бескорпусные

Такие радиаторы устанавливаются под полом в намерено сконструированных углублениях. Ниши делают в виде прямоугольника, теплоизолируют и покрывают любым негорючим декоративным материалом. Глубина, ширина и протяженность проектируются исходя из размеров радиаторов, каковые будут в них устанавливаться.

Примечание! Не забывайте, что между теплообменником конвектора и дном ниши должен быть зазор не меньше чем в 10 см. Он разрешает организовать естественную конвекцию воздуха, без которой неосуществим равномерный нагрев помещения.

Сверху углубление в полу закрывается решеткой. Она должна быть достаточно прочной, дабы вольно выдерживать вес проходящих по ней людей и легко сниматься, снабжая доступ для чистки и обслуживания установленного радиатора отопления. Края углубления, где устанавливается защитная решетка, возможно оформить железными либо алюминиевыми уголками.
