Обзор современных газовых напольных котлов отопления, анализ основных характеристик и производителей

Установка

Нарушение правил монтажа приводит к поломкам и неисправностям. Доверять установку рекомендуется профильным специалистам

Требования к монтажу нагревателей «Лемакс» ничем не отличаются от обычных, но есть нюансы, которые важно учесть:

Блок автоматики содержит датчик тяги. Если продукты сгорания будут отводиться недостаточно интенсивно, горелка будет выключаться. При монтаже необходимо предусмотреть создание условий для тяги. Производитель советует присоединять аппарат к дымоходу, сделанному из сэнедвич-труб.

Для подключения и запуска не приходится тратить время или материальные средства – всё выполняется просто и быстро. Настройки, как говорилось выше – заводские, а регулировка – механическая.

Плюсы и минусы газовых напольных чугунных котлов

Устройство котлов с чугунным теплообменником

• Теплотехнические характеристики – чугун, после нагрева, долго отдает тепло. Устойчив к воздействию агрессивной среды и кислот.
• Чугунный теплообменник имеет сборную конструкцию, состоящую из отдельных секций, закрепленных шпильками. При повреждении, все части устройства можно заменить.
• Теплообменник из чугуна способен выдерживать значительную термическую нагрузку (нагрев до 300°С) без деформации. Метал, не прогорает.
• Срок эксплуатации котла, не менее 25 лет. При соблюдении правил использования и рекомендаций производителя, время службы увеличивается до 30-35 лет.

Что лучше залить в «чугун» – воду или антифриз

• Время нагрева – антифриз имеет большую плотность чем вода. Поэтому, для прогрева требуется больше времени, чем для воды. Если учесть временные затраты на нагрев самого теплообменника, до подачи тепла в помещение, пройдет от 10 минут до получаса.
• Теплоотдача – антифриз долго нагревается, но потом длительное время остается горячим. При этом, затраты для разогрева теплоносителя больше, чем требуются для нагрева воды.

Особенности эксплуатации чугунных котлов на газе

• В 80% случаев, причиной раннего выхода оборудования из строя, являются механические повреждения во время транспортировки. Чугун, хрупкий металл, поэтому удары, падение агрегата, приводят к выходу из строя теплообменника. После доставки котла, требуется, как можно раньше проверить цельность внутреннего устройства, залив в котел теплоноситель.
• От перепада температуры подачи и обратки системы отопления, чугунный котел может растрескаться, поэтому, в обвязку потребуется включить смесительный узел.
• Для установки подготавливают прочное основание. Оптимален монтаж на бетонный пол или предварительно залитый фундамент.
• При обнаружении течи, выполняется замена чугунной секции. После ремонта, полностью восстанавливаются все теплотехнические характеристики теплообменника.

Как выбрать напольный котел на газе с теплообменником из чугуна

• Напольные одноконтурные чугунные газовые котлы отопления – предназначены для подключения к системе отопления. Нагрев горячей воды, изначально не предусмотрен.После переоборудования и подключения бойлера косвенного нагрева, напольные газовые одноконтурные котлы с чугунным теплообменником, способны использоваться для ГВС. Установка накопительной емкости, обеспечивает дополнительную защиту внутреннего устройства, одновременно, выполняя функцию термоса и смесительного узла.
• Напольные чугунные двухконтурные газовые котлы – в отличие от предыдущей версии оборудования, в корпус встроен медный змеевик, работающий на нагрев горячей воды.Напольные двухконтурные газовые котлы с теплообменником из чугуна, могут дополнительно оснащаться встроенной буферной емкостью, для равномерной подачи нагретой воды пользователям. Котлы имеют пропускную способность – параметр, указывающий, сколько жидкости может быть нагрето в течение одного часа.

При выборе подходящего котла, ориентируются на мощность, указанную производителем, наличие или отсутствие контура и встроенной буферной емкости ГВС.

Популярные чугунные котлы

• Германия – Buderus Logano, De Dietrich DTG, Vaillant atmoVIT.
• Чехия – Thermona THERM.

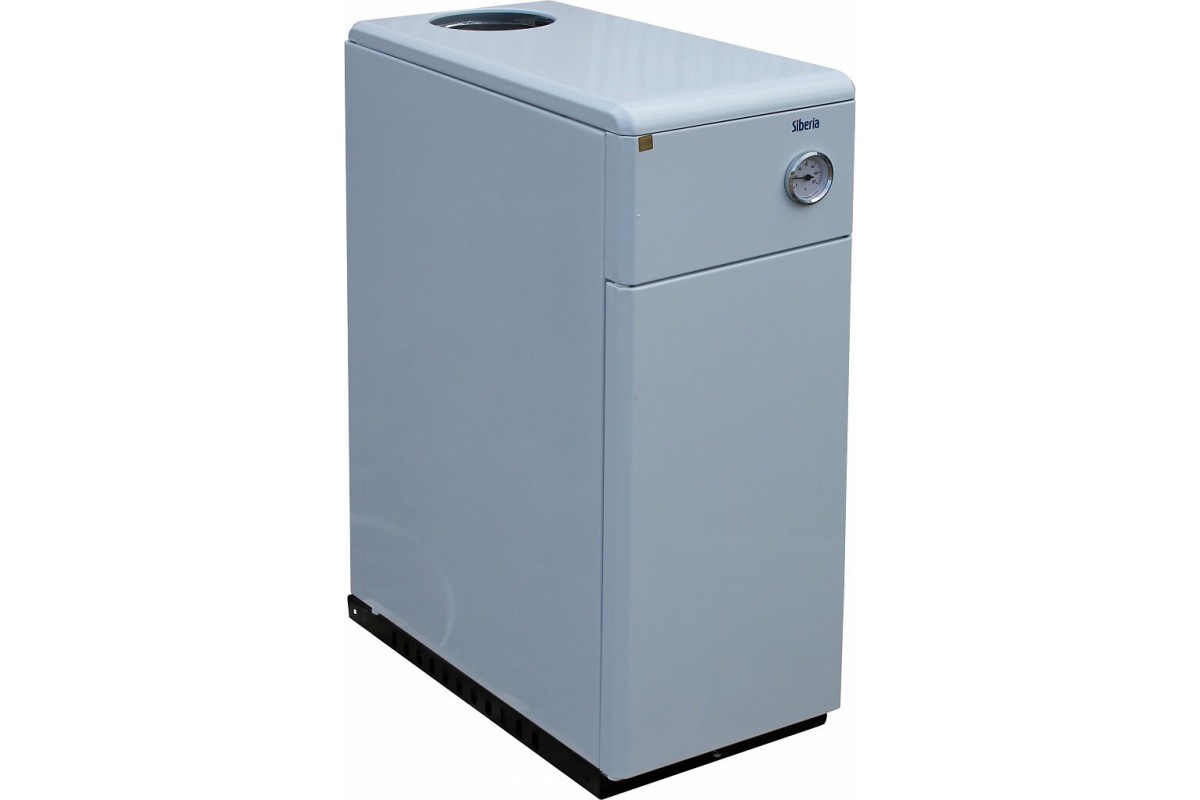

• Россия – Siberia серии КЧГО, Лемакс серий Wise и Лидер, Очаг КЧГ.
• Италия – Pegasus от Ferroli, серия SLIM от Baxi.
• Совместное производство – Protherm Медведь и Гризли.

Плюсы и минусы выбора газового котла с «чугуном»

• Стоимость газовых отопительных котлов с чугунным «сердцем», превышает стальные аналоги в 1,5-2 раза. Именно высокая цена на агрегаты и влияет на то, что отечественный потребитель выбирает стальные аналоги. Существенные затраты оправдываются за счет длительной эксплуатации котла, достигающей 30-35 лет.
• Простота обслуживания и ремонта – в стальных котлах, из строя выходит весь теплообменник. Заварить шов с помощью обычного сварочного автомата, практически невозможно. Чугунный теплообменник, ремонтируется посредством замены поврежденной секции.Выполнить ремонтные работы возможно самостоятельно, при условии, что имеются определенные навыки. Допускается увеличение производительности котла, методом добора нескольких секций теплообменника.
• Неприхотливость к качеству теплоносителя – выбор чугунного котла оправдан по причине того, что металл абсолютно инертен к воздействию кислот. Допускается применение антифриза в любой пропорции.

Газовые напольные котлы компании Protherm

Котлы чешской компании всегда отличались хорошим качеством и выбором моделей. Специализируясь на выпуске отопительной техники, компания Protherm за последнее время расширила свой ассортимент продукции. Именно поэтому напольные котлы отопления Протерм занимают лидирующие позиции продаж.

Напольный газовый котел Protherm

Компания предлагает несколько моделей напольного отопительного оборудования – «Бизон», «Медведь» и «Гризли». Они отличаются номинальной мощностью, комплектацией и используемыми материалами изготовления.

Все напольные котлы теплоснабжения Протерм комплектуются открытой горелкой. Разница заключается в возможности регулирования интенсивности пламени – двухпозиционная или модульная

Также рекомендуется обращать внимание на материал изготовления теплообменника – чугун или сталь

Существует определенная классификация напольных котлов отопления Протерм:

• KLZ. Котел имеет двухконтурный чугунный теплообменник и встроенный бак для ГВС емкостью 90 л;
• TLO. Энергонезависимая модель, которая не нуждается в подключении к электросети. Накопительный бак и контур ГВС отсутствуют;
• PLO. Комплектуется одноконтурным чугунным теплообменником и двухступенчатой горелкой. В качестве дополнительной опции может быть установлена система принудительного удаления дыма;
• KLOM. Модель включает в себя полный набор – чугунный двухконтурный теплообменник, накопительный бак, модульную горелку.

Для обогрева больших производственных или коммерческих площадей рекомендуется использовать модель «Бизон». Она снабжена выносной газовой горелкой Lamborghini мощностью от 75 до 3500 кВт.

Обзор продукции лидирующих торговых марок

Данный обзор следует начать с газовых котлов, занявших первое место в рейтинге популярности не только у наших соотечественников, но и у европейских потребителей. Это продукция таких немецких гигантов, как «Vaillant Group» и «Wolf».

Котельное оборудование от компании Vaillant Group

Vaillant Group является признанным лидером по производству отопительных газовых котлов. На отечественном рынке компания Vaillant Group представлена практически всеми возможными модификациями отопительного оборудования:

1. Линейка настенных котлов. Серия atmo TEC с открытой топливной камерой, серия turbo TEC с закрытой камерой горения топлива.
2. Линейка напольных котлоагрегатов. Серия iro VIT, оснащена электронной системой безопасности и самодиагностики, серия avto VIT – полностью автоматизированные устройства.

Одноконтурные котельные агрегаты обозначаются буквенным индексом VU. Особенностью этих отопительных устройств является оснащение практически всех моделей циркуляционными насосами.

Двухконтурные отопительные установки обозначаются буквенным индексом VUW. Кроме того, котлы этой торговой марки производятся как в стандартном (PRO), так и модернизированном (PLUS) исполнении. Номинальная мощность котлоагрегатов Vaillant варьирует в зависимости от модели от 12 до 36 кВт.

Отопительное оборудование от компании Wolf

Продукция компании не раз награждалась сертификатами, подтверждающими ее экологичность и безопасность. На отечественном рынке котлы отопления бренда представлены:

1. Линейкой напольных отопительных агрегатов. Серия FNG может работать как на природном, так и на сжиженном газе, серия CHK отличается эксклюзивным дизайном.
2. Линейкой настенных котлов. Серия CGG – двухконтурные котлы, могут быть как с открытой, так и закрытой топливной камерой, серия CGU – одноконтурные с простым управлением.
3. Конденсационными котлами линейки MGK.

Котлы для индивидуального отопления от компании Viessmann

Модельный ряд отопительных аппаратов концерна Viessmann представлен линейкой Vitopend, которая включает в себя устройства напольного и настенного исполнения, с закрытой и открытой топливной камерой. Производительность агрегатов варьируется в зависимости от модели и может составлять:

• для настенных котлов от 10,5 до 31 кВт;
• для напольных установок до 140 кВт.

Отопительное оборудование от компании Buderus

Продукция этого немецкого производителя прославилась среди наших соотечественников своей компактностью и особенностью конструкции.

Линейка настенных устройств представлена серией двухконтурных котлов Logamax и конденсационного оборудования Logamax plus. В линейку напольных отопительных котлов входит серия Logano, которая является хитом продаж на первую половину этого года.

Продукция компании Protherm

Газовые котлы этого производителя широко представлены в России и занимают прочные позиции на рынках Восточной Европы. К наиболее популярным моделям можно отнести:

• линейку настенных двухконтурных отопительных установок серии Pantera, которая прекрасно подойдет для отопления и ГВС небольших частных домов, дач и отдельных квартир;
• серию Гепард, отличающуюся идеальным соотношением цены и качества;
• модификацию Рысь – это устройства настенного исполнения для индивидуального отопления;
• модели котлов Леопард, адаптированные для работы в газовых магистралях с малыми показателями давления;
• линейку напольных котлов Медведь, которые отличаются неприхотливостью, высокой производительностью и простотой управления.

Котельное оборудование «Baxi»

Обзор отопительных устройств итальянской компании Baxi можно начать с линейки настенных приборов:

• серия MAIN FOUR, представлена двумя двухконтурными моделями мощностью 24 кВт с открытой и закрытой камерой сгорания;
• в линейке Fourtech 6 моделей, среди которых 4 одноконтурных и всего две двухконтурные модели с различными исполнениями топочной камеры, мощность от 14 до 24 кВт;
• модификация Ecofour отличается от Fourtech только комплектующими, количество моделей, исполнение и мощность – идентичны;
• серия котлов Luna 3 Comfort имеет 6 моделей, среди которых равное количество одно- и двухконтурных котлов с различными типами камеры сгорания, мощность от 24 до 31 кВт;
• модельный ряд серии Luna 3 Comfort Air представлен двумя турбированными котлами производительностью 24 – 31 кВт;
• серия Luna 3 Avant отличается от предыдущих моделей наличием дополнительного конденсационного теплообменника, мощность приборов 24 – 31 кВт;
• SLIM – линейка напольных одноконтурных котлов с открытой камерой сгорания, представлена 11 моделями с производительностью от 15 до116 кВт.

Лучшие напольные конвекционные газовые котлы для частного дома

Для частного дома нужны особо мощные котлы, поэтому чаще всего выбор покупателей падает именно на напольные конвекционные модели. Они достаточно быстро преображают микроклимат в доме. При этом устройства достаточно надежны и не взрывоопасны. Тем не менее, даже среди столь удачных моделей выделяются лидеры.

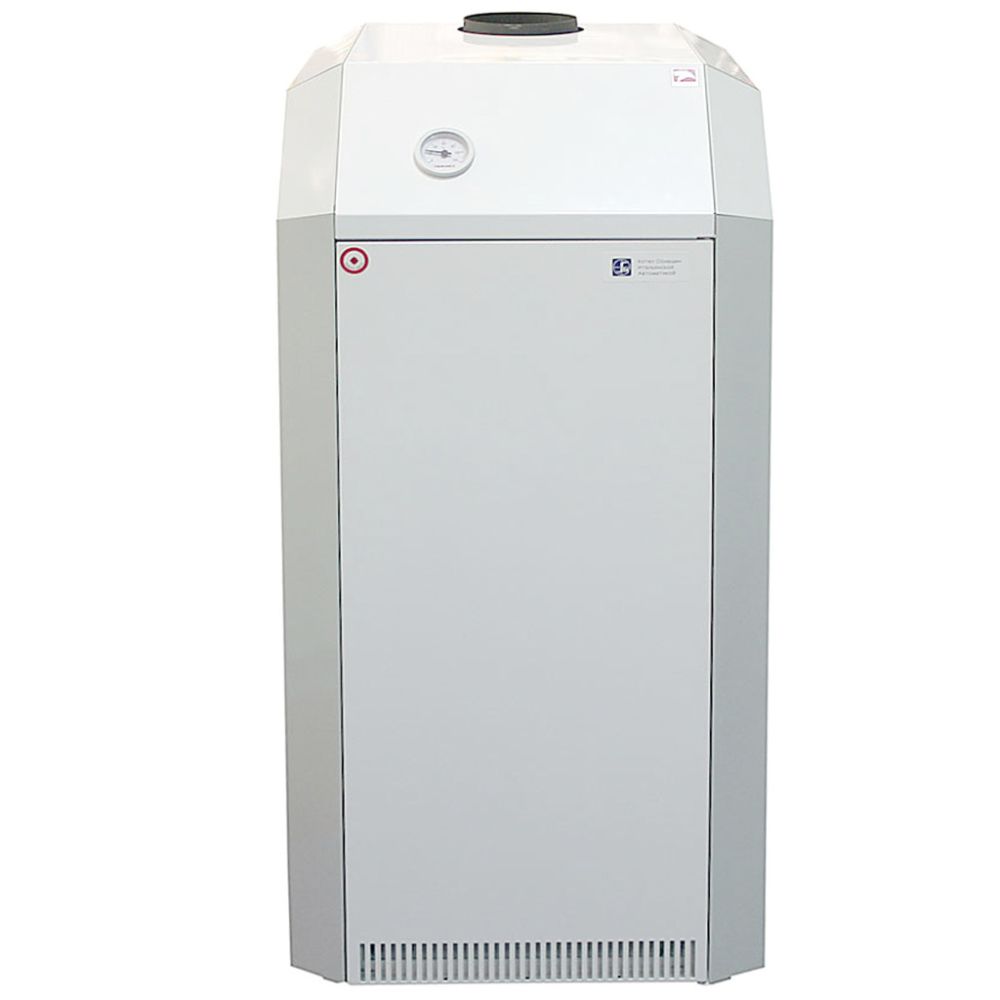

Лемакс Премиум-20 20 кВт

9.7

Рейтинг На основе отзывов покупателей

Дизайн
10

Качество
10

Цена
9

Надежность
9.5

Отзывы
10

Конвекционные газовые котлы от Лемакс обладают неплохими показателями мощности. Но даже среди представителей одного бренда выделяются лидеры. Среди них — модель Премиум-20 20 кВт. Да, тепловая мощность в 20 кВт не так велика, как у прочих моделей. Но преимущества этого устройства заключаются в другом. Начать стоит с того, что обогревает оно до 128 квадратов, причем качество отопления не меняется по мере удаления от котла. Максимальная температура составляет 90 градусов, при этом расход газа в 1,2 кубометра в час заметно экономит средства на оплату счетчиков. Так что с основными своими задачами — снижением затрат на коммуналку и успешным обогревом пространств в доме — аппарат успешно справляется.

ПЛЮСЫ:

• автоматическое выключение при перегреве, нарушении давления, погасании пламени и отсутствии тяги;
• обогревает до 128 квадратных метров;
• ориентировочный КПД — 90%;
• наибольшая температура нагрева при автономной работе равна 90 градусов по Цельсию.

МИНУСЫ:

• отсутствует циркуляционный насос;
• диаметр дымохода равен 130 миллиметрам, что несколько меньше стандартного.

BAXI SLIM 1.230 iN 22.1 кВт

9.5

Рейтинг На основе отзывов покупателей

Дизайн
8.5

Качество
10

Цена
9.5

Надежность
9.5

Отзывы
10

Газовый котел BAXI SLIM 1.230 iN 22.1 кВт одноконтурного типа хорошо справляется с обогревом помещений до 166 квадратных метров. Именно поэтому он подходит для монтажа в частных домах или на дачах. Радует, что у котла маленький расход топлива — всего 2,59 кубических метра за 60 минут непрерывной работы. Также у него относительно небольшая потребляемая мощность, которая не превышает 15 Вт, поэтому возможно подключение к стандартной домашней розетке, к примеру, на 220 Вт. У модели удачные потребительские характеристики — датчик наружной температуры, режим “Теплые полы” и циркуляционный насос. Нельзя умолчать и о системе защиты от пожара: устройство само выключается при погасании пламени, перебоях в подаче электричества, при падении давления газа, замерзании жидкости внутри.

ПЛЮСЫ:

• номинальное давление газа в 20 мбар;
• примерный КПД равен 90,2%;
• у модели небольшая ширина, поэтому ее можно устанавливать даже при дефиците пространства;
• подробная инструкция, облегчающая процесс использования и настройки параметров.

МИНУСЫ:

• вес в 103 килограмма делает монтаж долговременным и сложным;
• цена выше, чем у описанной ранее модели.

Protherm Волк 16 KSO 16 кВт

8.8

Рейтинг На основе отзывов покупателей

Дизайн
8.5

Качество
9

Цена
8.5

Надежность
9

Отзывы
9

Модель газового котла Protherm Волк 16 KSO 16 кВт может обогревать площади до 120 квадратов, поэтому ее часто устанавливают в миниатюрные дачные домики. При этом КПД устройства равен 92,5%, так что топливо расходуется не просто так. Газовый котел обладает открытой камерой, но все риски перекрывает качественная система защиты от пожара. Устройство самостоятельно отключается при падении давления газа, при погасании пламени, отсутствии тяги или при перегреве воды. Поэтому устанавливать данный газовый котел можно как в жилых, так и в нежилых помещениях. Главное, чтобы занимался этим профессионал.

ПЛЮСЫ:

• номинальное давление газа составляет 13 бар;
• лаконичный дизайн и прочный корпус белого цвета;
• мощность котла в 16 кВт;
• отапливаемая площадь — примерно 120 квадратных метров.

МИНУСЫ:

• отсутствует циркуляционный насос;
• диаметр дымохода в 130 миллиметров несколько меньше стандарта.

Выбор и эксплуатация газовых напольных котлов

Как определить лучшие напольные газовые котлы отопления? Прежде всего следует обращать внимание на их номинальную мощность, комплектацию и производителя. Теплоснабжение дома должно быть не только эффективным, но и надежным

Напольный газовый котел в отоплении

Следует отметить, что отечественные напольные газовые котлы отопления в настоящее время практически ничем не уступают зарубежным аналогам.

Поэтому выбор в основном определяется функциональными возможностями оборудования и техническими характеристиками. Все газовые отопительные котлы работают на принципе передачи тепловой энергии от сгорания топлива теплоносителю.

Однако на практике значение КПД и надежность работы определяется следующими параметрами:

• Тип горелки. Зарубежные и российские газовые котлы отопления напольные могут быть укомплектованы одноступенчатой, двухступенчатой или модульной горелкой. Предпочтительно выбирать последний вариант – регулировка интенсивности пламени производится с большой точностью;
• Номинальная мощность. Этот параметр напрямую зависит от характеристик здания: его тепловых потерь, количества оконных и дверных конструкций;
• Стоимость. Самыми дорогими являются чугунные газовые котлы отопления напольные, так как этот материал изготовления лучше всего подходит для изготовления корпуса и теплообменника.

Немаловажную роль в правильной эксплуатации играет организация места установки оборудования. Так, напольные двухконтурные газовые котлы отопления должны быть подключены не только к магистралям теплоснабжения, но и к трубам ГВС. Условия к помещению и оборудованию можно получить в Управляющей Компании. По запросу на установку газового оборудования она обязана выдать полные Технические Условия. Только после этого выполняется подключение газового напольного котла к системе отопления.

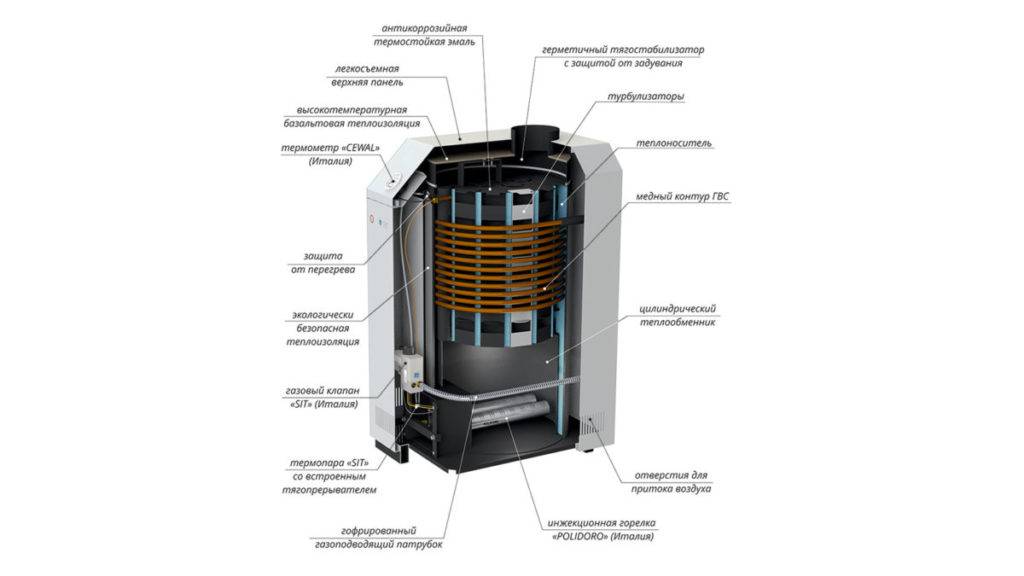

Устройство котлов «Лемакс»

Основные компоненты любого газового нагревателя:

• Газогорелочный блок – горелка (POLIDORO, Италия), фитиль (запальник), пьезорозжиг. Нажав кнопку, активируют пьезоэлемент, и поджигают с его помощью фитиль. Главная горелка зажигается от запальника.
• Теплообменник. Трубчатый тип, патрубки подключают к отопительной системе. В нем подогревается теплоноситель. При наличии ГВС, нужно учесть – когда включается режим водонагревателя, система отопления приостанавливает работу.
• Автоматика. Плата управления и датчики от NordGas. Газовый клапан Sit.
• Расширительная емкость CIMM.
• Циркуляционный насос Wilo.

Компания разрабатывает самостоятельно компоновку элементов и узлов, инструкции по эксплуатации, расширяет сеть сервисных центров. Бренд неоднократно становился лидером продаж среди напольных котлов для автономного отопления частных домостроений и производственных помещений.

Дороже, но выгоднее…

В последнее десятилетие на отечественном рынке уверенно пробивают себе дорогу более дорогостоящие, но и способные экономить значительное количество газа, кондексационные котлы.

В отличие от традиционных конвекционых котлов, агрегаты конденсационного типа способны дать на 10-25% больше тепла при том же объеме сожженного газа. Это происходит благодаря использованию в теплообменнике тепла от водяных паров и переход их из газообразного состояния в жидкое.

Переплата за такой агрегат в момент монтажа системы отопления окупается довольно быстро за счет значительной экономии топлива.

Можно выбрать еще и энергонезависимые котлы, способные работать без потребления электроэнергии, но так как большинство систем отопления сегодня работают по принципу принудительной циркуляции теплоносителя, то питание циркуляционного насоса придется все-таки обеспечивать. Зато такой котел может идеально подойти для обеспечения горячего водоснабжения.

Блок автоматики

Здесь ключевую роль играет газовый клапан. Он управляется аналоговыми датчиками (в энергонезависимых модификациях) или электронными контроллерами, получающими данные с электронных датчиков (в энергозависимых модификациях).

Клапан комбинированного типа собран из двух клапанов — простого и электромагнитного. Первый удерживается открытым с помощью пружины. Во время запуска второй клапан открывается нажатием кнопки – чтобы разжегся фитиль. Его удерживают некоторое время – запальник прогревает особый элемент — реагирующий на нагрев. Этот элемент начинает генерацию электрического тока – он держит электромагнитный клапан в открытом состоянии, пользователь может отпускать кнопку. При задувании запальника происходит остывание термоэлемента – выработка электротока прекратится, произойдет закрытие электромагнитного клапана. Другой клапан – с пружиной, перекроется после подачи сигнала от датчиков тяги и температуры.

Устройство и принцип работы

Независимо от модели, производителя, тепловой мощности и функциональных возможностей электронного блока управления, все напольные двухконтурные котлы включают в себя следующие основные элементы:

• Наружную обшивку со слоем термостойкой теплоизоляции;
• Камеру сгорания, которая может быть закрытого или открытого типа;
• Газовую горелку;
• Один или два теплообменника;
• Насос, обеспечивающий принудительную циркуляцию теплоносителя по отопительному контуру;
• Систему термодатчиков;
• Электронный блок управления и настройки.

Конструкция некоторых моделей газовых котлов предусматривает подключение дополнительных термодатчиков, отслеживающих изменение температуры в помещении.

Принцип работы

Благодаря электронной системе управления современные отопительные газовые котлы способны длительное время работать в автономном режиме без вмешательства оператора.

https://youtube.com/watch?v=R0XMnpwPZAo

Прежде чем перейти к рассмотрению принципа работы установки, сразу оговоримся: двухконтурный котел не может работать в режиме отопления и ГВС одновременно.

Режим отопления

В режиме отопления напольный котел работает по следующему алгоритму:

1. Происходит включение циркуляционного насоса, обеспечивающего принудительное перемещение теплоносителя по отопительному контуру.
2. Термодатчик передает данные о температуре теплоносителя на микропроцессор электронного блока управления. Если температура теплоносителя ниже заданной, автоматика открывает подачу газа в горелку и генерирует запальную искру.
3. Циркуляционный насос перекачивает теплоноситель через нагретый теплообменник до тех пор, пока его температура не достигнет заданного значения.
4. Как только требуемая температура достигнута, поступление газа в горелку прекращается. Для предотвращения закипания теплоносителя и охлаждения теплообменника насос продолжает работать в течение 30 – 40 сек после выключения горелки.
5. Микропроцессор дает команду на отключение циркуляционного насоса и агрегат переходит режим ожидания;
6. При понижении температуры теплоносителя установка начинает работать по изложенному выше алгоритму.

Режим ГВС

Алгоритм работы двухконтурного котла в режиме ГВС выглядит следующим образом:

1. Проточный датчик срабатывает в момент открытия крана в точке отбора. Получив соответствующий сигнал, блок управления переключает трехходовой клапан в режим ГВС, при этом разогретый теплоноситель подается на входной патрубок вторичного теплообменника.
2. Нагретый теплообменник отдает тепло проточной воде. Поддержание заданного температурного режима осуществляется за счет изменения интенсивности подачи газа в горелку.
3. При закрытии крана в точке отбора происходит переключение трехходового клапана в режим отопления и циркуляция теплоносителя через вторичный теплообменник прекращается.

Напольные газовые котлы Конорд

В эконом сегменте отопительного оборудования хорошо зарекомендовали себя напольные газовые котлы отопления Конорд. Российская компания в 2012 году провела комплексную модернизацию производственной линии – было установлено оборудование японского производства Amada. Это позволило выйти на новый уровень качества продукции.

Газовые котлы компании Конорд

В стандартную комплектацию напольных газовых котлов отопления Конорд входит стальной теплообменник, корпус изготавливается из стальных листов толщиной 2 мм. Инновационным компонентом является конструкция дымосборника – он позволяет использовать тепло от угарных газов для нагрева теплоносителя. Немаловажным преимуществом можно считать автономную работу контура ГВС, что особо актуально в летнее время.

Ассортимент напольных газовых котлов для теплоснабжения Конорд можно условно разделить на следующие группы:

• Без ГВС с автоматикой SIT;
• Без ГВС с термогидравлической автоматикой;
• С ГВС с автоматикой SIT;
• С ГВС с термогидравлической автоматикой.

Несомненным преимуществом является более чем доступная стоимость отопительного оборудования. Цена одной из самых востребованных моделей мощностью 20 кВт с контуром ГВС и термогидравлической автоматикой составляет 23000 рублей.
