Высота установки выключателей и розеток в квартире своими руками
Перечислим основные рекомендации, которые проверены практикой и не противоречат безопасности в жилых помещениях.
Проводка на кухне
- Стиральная и посудомоечная машина — 15–20 см. от пола.
- Питание кухонных электроприборов (чайник, тостер, мультиварка и т.д.). Блок розеток выводится на уровень 20 см. от столешницы.
- Для вытяжки отводится отдельная точка питания в 2 м. от пола.
- Встроенную в шкафы технику лучше всего подключать из розеток, расположенных за стенками мебели. Для свободного к ним доступа выпиливается отверстие в задней стенке. Оптимальное расстояние — 40–60 см. от пола.
- Для подсветки подвесных шкафов рекомендуется размещать розетки на уровне 10 см. над корпусом мебели.
Розетки и выключатели в гостиной и спальне
- В гостиной комнате располагается розетка для питания телевизора на высоте 1,3 м. от пола. На этом же уровне принято устанавливать розетку для подключения роутера. Сюда же подводят слаботочный кабели компьютерной сети и телевизионной антенны.
- Возле письменного стола размещают несколько розеток. Один блок, состоящий из 2 или 3 розеток, располагают на уровне 30 см. от пола. И второй блок — на высоте 15 см. от уровня столешницы, для подключения настольной лампы или зарядки ноутбука (телефона, планшета).
- Розетки для торшера, пылесоса или музыкального центра удобно размещать на высоте 30 см. от поверхности пола.
- Управление главной люстрой или точечными светильниками на потолке осуществляется выключателем, расположенным у входа в гостиную. Как правило, здесь устанавливают выключатель с несколькими клавишами — это позволяет варьировать интенсивность освещения.
- Спальня оборудуется одним общим выключателем на входе и двумя выключателями по обеим сторонам двуспальной кровати. Там же устанавливают по розетке, что бы можно было, не вставая с постели, поставить на зарядку телефон, подключить электронный будильник и т.д. Удобная высота — 0,7 м. от пола.
Электроточки питания в ванной комнате
В связи с повышенной влажностью и возможным возникновением брызг, рекомендуется подключать все розетки в ванной комнате через УЗО. Расстояние от умывальника и ванной (душевой кабинки) до розетки менее 60 см. запрещается.
Для электроприборов рекомендованная высота установки розеток:
- стиральная машина — 1 м.;
- водонагревательный бойлер — 1,8 м.;
- дополнительная точка питания для бритвы или фена — 1,1 м.
В ванной комнате рекомендуется устанавливать розетки с индексом IP 66
Выключатели света устанавливаются снаружи, на входе в санузел.
Видео: розетки на кухне
Самостоятельное проведение работ по замене и переносу «электро точек» подразумевает прямой контакт с токами высокого напряжения. Даже слабые электрические удары иногда приводят к остановке сердца или становятся причиной нервных расстройств. Перед началом работ нужно отключать подачу тока в квартиру.
Степень защиты
Существуют наружные розетки для открытой проводки с разной степенью защиты корпуса от попадания влаги и других веществ.
Важно! При выборе электроарматуры, обращайте внимание на степень защиты IP. Особенно если она будет установлена в сыром помещении
Приборы с защитой IP 21 не имеют герметичного со всех сторон корпуса
Тыльная сторона открыта и при монтаже она прислоняется к плоскости стены
Приборы с защитой IP 21 не имеют герметичного со всех сторон корпуса. Тыльная сторона открыта и при монтаже она прислоняется к плоскости стены.
В основном для влажных и других опасных помещений предназначены наружные розетки открытой проводки с абсолютно закрытым корпусом, имеющим защиту класса от IP 44 до IP 68.
Такие приборы имеют, как уже говорилось, литой пластмассовый корпус, крышку для изоляции токоведущих частей и резиновые вставки для лучшей герметизации. Все это должно защитить человека от поражения электрическим током и пожара — внутри и снаружи здания.
Установка и подключение наружной розетки с заземлением
По внешнему виду розетки можно определить, с заземлением она или нет. Наличие в розетке металлических выступающих контактов с обеих сторон позволяет подключить ее к трехжильной проводке с заземлением.
Порядок работы:
- Зачистить концы проводов домашней электропроводки в месте установки розетки.
- Открутив болт крепления, разобрать розетку.
- Клеммная колодка розетки содержит три контакта. К боковым контактам подключить фазный и нулевой провода, полярность при этом не имеет значения, а провод заземления (желто-зеленый) – к центральному контакту.
- Туго затянув контакты, подключенную клеммную колодку прикрепить к стене, используя саморезы или дюбеля (на бетонной стене).
- Вырезать в корпусе проем в размеченном месте для прохождения провода, используя для этого нож или кусачки. Установить корпус розетки на клеммную колодку, затянуть болт.
Наружная розетка с заземлением
Нанесение разметки на стену
В том месте на стене, где предполагается устроить электроточку, карандашом нужно нанести отметку. Для установки двойной розетки, в конструкции которой имеются два стакана, требуется измерить дистанцию между просверленными отверстиями. С этой целью определяют местоположение центральной точки одного из подрозетников, которая находится на пересечении диагоналей. Аналогичным способом выявляется центральная точка установочной коробки №2.
Далее по месту установки розетки в стене выполняется выемка, размеры которой должны соответствовать размерам внутренней части изделия.
Схема расположения розеток на кухне
Чтобы выемка имела правильную круглую форму, можно сначала выполнить кольцевой вырез при помощи коронки, установленной на дрель, после чего материал внутри выреза выбивается зубилом. Диаметр коронки должен на 2 – 3 мм превосходить диаметр подрозетника. За отсутствием коронки углубление формируют при помощи бура, высверливая несколько отверстий и затем выбирая оставшийся материал зубилом.
Заглубляться нужно настолько, чтобы монтажная коробка полностью помещалась в выемке, не выступая из нее.
Электрические характеристики
В нашей стране для питания большинства электроприборов используется однофазная электрическая сеть с напряжением 220 В
Важно обращать внимание на маркировку напряжения, нанесенную на корпус розетки. Часто указывается диапазон рабочего напряжения 220−230 В. Это вполне приемлемый вариант
Однако устройства с маркировкой 250 В обладают более высокой надежностью и стойкостью к скачкам напряжения
Это вполне приемлемый вариант. Однако устройства с маркировкой 250 В обладают более высокой надежностью и стойкостью к скачкам напряжения.
Номинальный ток — важнейшая характеристика розетки. От него зависит суммарная мощность приборов, которые можно подключить. Чаще всего встречаются модели, рассчитанные на ток от 10 до 16 А. Практика показывает, что даже самые дешевые экземпляры могут иметь маркировку 16 А, поэтому оценивать этот параметр следует совместно с качеством сборки и материалами, примененными для изготовления колодки и контактов. Для подключения мощных потребителей рекомендуется не только ориентироваться на указанный номинальный ток, но и выбирать наиболее надежные модели.
Классификация штепсельных розеток
Обычно штепсельные розетки классифицируют по нескольким критериям. Вот основные типы их классификации:
По типу конструкции:
Скрытой установки. Ее применяют только для внутренней проводки. Для установки вам необходимо погрузить ее в стену. При этом защитный корпус должен находиться в коробке и не выступать из нее. Провода в ней следует присоединять таким образом, чтобы не допустить их выдавливания.
Наружной установки. Обычно специалисты используют ее для внешней установки. Крепить ее необходимо непосредственно к стене. Довольно часто их конструкция предполагает в себе использование специальной подсветки или защитной коробки.
Методы подсоединения
Подсоединение трехкнопочного выключателя можно осуществлять, используя распределительную коробку или обходясь без нее.
С помощью распределительной коробки
Распределительная коробка Прежде всего, потребуется разобрать и снять со стены прежний выключатель, почистить нишу и проверить состояние проводки. Из стены должна выходить пятерка проводов. Теперь нужно обесточить квартиру, расправить провода, после этого направить на них питание
С помощью индикаторной отвертки или другого прибора, обращая внимание на окраску изоляционного материала, найти фазный одножильный и нулевой проводники и соединить их с розеткой. Фазу ставят на контакт, идущий на перемычку устройства. Остальные три провода ставят на соответствующие им контакты
При нажатии кнопок переключателя должно наблюдаться подсвечивание лампочек
Остальные три провода ставят на соответствующие им контакты. При нажатии кнопок переключателя должно наблюдаться подсвечивание лампочек.
Без распределительной коробки
При прямом подключении после ликвидации старого блока из стенки будет торчать 8 проводков
Нужно обратить внимание на цвет их изоляции. Если провода окрашены одинаково, нужно вырубить в квартире ток, затем расправить провода, укладывая их в пространстве так, чтобы концы, на которых зачищен изоляционный материал, не соприкасались между собой. Подают напряжение и ищут индикатором фазу (двужильный кабель)
Его нужно пометить изоляционной лентой, предварительно обесточив линию. Потом ищут ноль. Из оставшейся шестерки проводов, идущих на подключение 3 осветительных приборов, нужно выделить фазные и нулевые. Фазу для каждого светильника совмещают с N, идущим от коробки распределения, а на розеточный контакт подают нуль. N ведут на розетку, он переходит на 3 прибора. L от щита соединяют с розеткой. Остальные проводки, идущие на бра и люстры, ведут на выключатели. При использовании это схемы нулевые провода скручиваются – их надо скрыть в блоке прибора с розеткой
Подают напряжение и ищут индикатором фазу (двужильный кабель). Его нужно пометить изоляционной лентой, предварительно обесточив линию. Потом ищут ноль. Из оставшейся шестерки проводов, идущих на подключение 3 осветительных приборов, нужно выделить фазные и нулевые. Фазу для каждого светильника совмещают с N, идущим от коробки распределения, а на розеточный контакт подают нуль. N ведут на розетку, он переходит на 3 прибора. L от щита соединяют с розеткой. Остальные проводки, идущие на бра и люстры, ведут на выключатели. При использовании это схемы нулевые провода скручиваются – их надо скрыть в блоке прибора с розеткой.
Производители
Т.к. большая часть наружных розеток устанавливается временно «до ремонта», то есть большой соблазн сэкономить на этом приборе. Если предполагаемый срок эксплуатации наружной розетки более года, следует отдать предпочтение более качественным (и более дорогим) вариантам. Таким как ABB или Legrand.
Makel – китайские розетки дешевого сегмента. Цена за одинарную составляет 1$. Низкое качество внутренних механизмов + использование крашенной жести вместо латуни для контактов. Исправно прослужит полгода-год, после чего начнет плохо передавать контакт и нагревать штепсель.
Китайская наружная розетка Makel
Viko Palmiye влагозащищенная турецкая розетка
Legrand – французские розетки высокого качества. Цена наружной розетки в сборе обойдется вам около 10 долларов (коробка для наружного монтажа + механизм + рамка). За заявленную стоимость вы приобретете высококачественный электроприбор, который прослужит вам не один год. Безвинтовые зажимы проводов и всегда хороший контакт со штепселем.
Розетка Legrand «Quteo» — отличное качество наружной розетки
ABB– несмотря на то, что это немецкий бренд, наружная розетка вам обойдется всего в 6 долларов, что при её качестве совсем не будет переплатой.
Розетка ABB Jussi
Порядок монтажа своими руками
Рассмотрим монтаж розетки на примере Legrand:
Отсоединяем корпус от механизма, для чего откручиваем два центральных винта:
Обратите внимание, что отверстия в розетках под углом 45 градусов, что позволяет устанавливать как горизонтально, так и вертикально
Делаем разметку точек крепления розеточного блока на стене, приложив открученное основание
Сверлим в отмеченных местах отверстия в стене и забиваем в них пластиковые дюбеля;
С помощью уровня выравниваем основание и закрепляем с помощью саморезов в дюбелях;
Соединяем контакты розеток между собой
Важно соблюсти цвета, чтобы одноименные контакты были одинаково размещены
Например нижние соединены между собой синим проводом (рабочий ноль), а верхние коричневым (фаза). Это позволит вам знать в будущем, что каждая верхняя клемма в розетке — фаза, а нижняя — ноль. Также соедините заземление (защитный ноль);
Также соедините заземление (защитный ноль);
Подключаем силовой провод к одной из розеток. Соблюдайте цветность проводов. Синий — рабочий ноль, коричневый — фаза, желто-зеленый — защитный ноль (земля)
Вырезаем необходимое для кабеля или кабель-канала отверстие в корпусе наружной розетки
Прикручиваем корпус обратно к основанию (суппорту) розетки;
Разновидности
Розетки для наружней проводки делятся на следующие виды: одинарные и двойные, угловые, с защитой, декоративные.
Стандартная одинарная розетка представлена устройством с одним входом под штепсель. Размером бывают до семи сантиметров в высоту и до пяти в ширину. Угловая розетка предназначена для монтажа в углах. Двойные представляют собой блок розеток с двумя разъемами под штепсель. Розетки, имеющие защитные шторки для прикрытия отверстий. Устройством декоративных предусмотрено разнообразие форм и цветовых решений.
Приобретая подобные устройства учитывайте показатели напряжения. Оно может быть от 220В до 240В.
Выбор провода и устройств
Тем, кто планирует сделать проводку в деревянном доме своими руками, начинать собственно монтаж надо именно с выбора и покупки кабеля, розеток и выключателей. Промышленность предлагает широкий ассортимент кабельно-проводниковой продукции, лучший выбор для деревянного дома – кабель NYM или ВВГ. Они имеют примерно одинаковые потребительские характеристики и сопоставимую стоимость.
Основной параметр, на который следует обращать внимание при выборе кабеля, – его сечение. Оно измеряется в квадратных миллиметрах и указывается в маркировке изделия. Пример – ВВГ 3х2,5
Это трехжильный кабель, сечение каждой жилы 2,5 мм2
Пример – ВВГ 3х2,5. Это трехжильный кабель, сечение каждой жилы 2,5 мм2.
Важно определить, какое сечение оптимально для каждого конкретного участка схемы. В основном на розеточном участке используют медь 2,5–4 мм2 (точное значение зависит от предполагаемой мощности подключаемого оборудования). Для освещения подойдет алюминий сечением 1,5–2,5 мм2
Для освещения подойдет алюминий сечением 1,5–2,5 мм2.
Особых требований к выключателям не предъявляется. Они должны соответствовать пожеланиям владельцев и иметь привлекательный вид. Не стоит покупать дешевую продукцию неизвестных фирм. Вряд ли кому-нибудь понравится менять выключатель раз в месяц.
Розетки выбирают исходя из места их установки, ориентируясь на планируемую мощность нагрузки. Для телевизора или пылесоса достаточно простой розетки на 6 А, а вот для подключения калорифера стоит подыскать розетку мощнее, она должна быть 16 А и обязательно с заземлением.
На каждой ветке схемы необходимо предусмотреть устройство автоматического отключения, это особенно актуально для деревянных зданий. Его характеристики также выбираются исходя из потребляемой мощности. В случае частного дома достаточно автоматических выключателей на 16 А.
https://youtube.com/watch?v=HsJiGTS4cas
Подключение двойного выключателя и розетки
Блок, управляющий работой розетки и двухклавишного выключателя, монтируется перед входной дверью в ванную комнату или туалет. Благодаря устройству пользователь может включать свет в двух комнатах. Сначала прокладываются пять проводов от щитка электроснабжения. Два из них – нуль и заземление идут на розетку. Фаза соединяется с розеткой и через перемычку подается на выключатель. Две фазные жилы от выключателя идут на приборы освещения. Нуль, идущий к розетке, в распределительном блоке соединяется с нулем, идущим на патроны освещения.
Иногда приходится менять порядок включения кнопок. Чтобы это сделать, нужно две жилы, идущие после разрыва на контактах коммутации выключателя к лампам, поменять местами. Для освещения одной комнаты применяют однокнопочный коммутатор и четыре провода.
Как подключить двойную внешнюю розетку?
Распределительный кабель прокладывается открытым методом или закрытым в стенах. Для монтажа наружных устройств проводка выполняется открытым способом. Она может находиться в гофре, в коробах или просто лежать на стене, зафиксированная клипсами. Работа происходит в несколько этапов: 1. Обесточивается сеть питания на электрощитке. После чего с помощью указателя напряжения проверяется отсутствие напряжения на самих приборах. 2. Открывается верхняя панель гнезда для освобождения доступа к фиксаторам, удерживающим панель. 3. Отжиманием крепежа отделяется верхняя часть прибора от суппорта. 4. Разбирается устройство. Оно состоит из корпуса, панели с крышкой, гнезд.
5. Отмечается место крепежных отверстий. 6. Фиксируется основание прибора с помощью дюбелей типа гвозди. 7. Вырезается заглушка в месте ввода кабеля в середину устройства. Если кабель проложен в гофрированной трубе, то её заводят прямо в середину розетки. 8. Кабель освобождается от изоляции и зачищаются концы жил на 10-15 мм. 9. Производится подсоединение жил к контактам – коричневый к фазе (крайняя справа клемма), голубой – к нулю (крайняя слева клемма), желто-зеленый – к земле (центральный контакт со скобой). 10. Питание гнезд второй розетки в корпусе производится с помощью перемычек или шлейфов. 11. Затем восстанавливается корпус наружной розетки в обратном порядке.
Как последовательно подключить двойные компьютерные розетки?
Для уменьшения нагрузки электромагнитного излучения в квартирах вместо Wi-Fi роутера устанавливают компьютерные розетки. Их монтаж производится в соответствии с правилами электробезопасности. Выпускаются изделия под скрытую и открытую проводку.
READ Как подключить lider evg видео
Как и силовые розетки, интернет-аналоги вставляются в гнезда. Приборы RJ-45 обеспечивают подключение компьютера к интернет- и местной сети. Наличие разъемов под витую пару –обязательное условие для нормального функционирования комнат серверного назначения. Использование только беспроводной системы передачи данных опасно с точки зрения перехвата связи. Через проводку украсть информацию можно только, подключившись к ней.
RJ-45 – это универсальный способ соединения компьютерной техники с применением 8-жильного защищенного кабеля, который и называется «витая пара». Розетки классифицируются по числу разъемов на: • одинарные; • двойные; • терминальные; • комбинированные.
По аналогии с силовыми компьютерные розетки бывают внутренними и наружными. Скрытое в стене устройство находится в защитном пластиковом стакане с клеммником. Наружная установка фиксируется с использованием накладной панели.
Для сокращения времени монтажа розеток применяются монтажные короба. Для квартиры достаточно провести одну или две розетки. Для подключения интернет-розетки главное – это правильная распиновка. Она заключается в четком понимании, куда и какой расцветки провода вставлять. Существует два типа распиновки – прямой и перекрестный. В первом случае применяется провод для соединения конечного техустройства с роутером. Второй – для подключения одинаковых по назначению систем между собой. Все провода соединяются согласно с цветовой маркировкой.
Каждая пара определенного цвета садится в свой паз соответственно цветовой распиновки в клеммник розеточного устройства. Затем утапливаются прижимные коннекторы и фиксируются все жилы контактной группы. Запрещается наличие в розетке перегнутых или выступающих концов проводки. Если клеммник не входит в паз стены, то подрезают внутреннюю плоскость монтажного подрозетника.
Источник
Когда можно ставить розетки накладного типа
От внутренних розеток наружные отличаются тем, что все элементы расположены внутри корпуса. Подрозетник такому изделию не нужен — это упрощает подключение. Установка накладной розетки не предполагает штробления стены, создания углубления (ниши). Есть ряд ситуаций, в которых подключить такую электрическую розетку будет целесообразно:
- Возникла необходимость монтажа нового устройства, а ремонт уже завершен.
- Требуется поставить розетку на кафель, плитку, панели, другое покрытие стен.
- Стены тонкие (гипсокартон, деревянные), скрыть провода нет возможности.
Наружная розетка — отличный вариант для частных домов, коттеджей, где сохранилась старая проводка. Подобные устройства хорошо подойдут для уличных сараев, гаражей, теплиц, бань, других помещений, куда прокладывать специальный кабель нет смысла. Плюсы устройства существенные: чтобы его смонтировать, можно просто закрепить кабель на стене гвоздиками. Стоимость розетки низкая, внешний вид — разнообразный.
Минусов установки наружной розетки тоже много. Это:
- частые повреждения;
- отсутствие защиты для кабеля (если не убирать в специальные приспособления);
- опасность удара током при отхождении контактов;
- быстрое изнашивание креплений.
Необходимое оборудование
Розетка
Лучше всего выбирать новые образцы. А именно европейское производство. В них вилки держатся более прочно, и сама конструкция очень устойчива. Устройства, изготовленные в России, тоже имеют хорошее качество.
Следует отметить то, что если в квартире установлены розетки старого советского образца, то замену нужно осуществить обязательно. Такое оборудование может выйти из строя в любой момент.
Подрозетник
Как правило, они имеют стандартный диаметр 7 см. Встречаются и более крупные варианты, но они требуются для розеток старого образца. Поэтому если сверление стены не входит в планы по ремонту розетки, перед покупкой подрозетника необходимо измерить отверстие.
Материал для использования данного электрооборудования разнится. Это пластмасса или металл. Если стена бетонная, кирпичная или из любого другого негорючего материала, то можно смело устанавливать металлические подрозетники. Деревянные, фанерные или гипсокартонные очень хрупкие. Поэтому для установки розетки в таких комнатах нужно использовать пластмассовую основу.
Отвертка
Основное оборудование для монтажа и демонтажа. Все розетки крепятся на болты и шурупы, именно поэтому без отвертки невозможно представить такой ремонт.
Изолента
Используется в качестве изолирования проводов, чтобы исключить риск удара током. Требуется для удлинения старых проводов.
Указатель напряжения
Он необходим для того, чтобы проверить осталось ли напряжение в цепи. Проверять нужно оба контакта. Если индикатор не изменился, то можно смело приступать к работе.
Перчатки
Используют, как тканные, так и резиновые образцы. В случае, когда напряжение совершенно точно отсутствует, можно использовать первый вариант. Резиновые перчатки используются, если в наличии нет указателя напряжения, т.к. резина практически не проводит электрический ток. Работать в них неудобно.
Проверка работоспособности розетки
После подключения двойной наружной розетки с заземлением, важно проверить ее работоспособность, чтобы убедиться, что она функционирует корректно и безопасно. Воспользуйтесь следующими шагами, чтобы проверить работоспособность розетки:
- Используйте проверочное устройство (тестер). Для проверки работоспособности розетки вам потребуется проверочное устройство, такое как тестер или вилка-индикатор. Эти устройства позволяют быстро и легко определить, правильно ли подключена розетка.
- Вставьте проверочное устройство в розетку. Вставьте проверочное устройство в розетку и убедитесь, что оно надежно фиксируется.
- Оцените результаты тестирования. После вставки проверочного устройства оцените результаты тестирования, которые оно покажет. Обычно проверочное устройство имеет несколько индикаторов, которые указывают на наличие фазового провода, нейтрального провода и заземления. Если все индикаторы горят или мигают, значит розетка работоспособна и подключена правильно.
- Проверьте оба гнезда розетки. Если в двойной розетке есть два отдельных гнезда, убедитесь, что оба гнезда работоспособны. Следует проверить их поочередно с помощью проверочного устройства.
Проверка работоспособности розетки является важным шагом после ее подключения. Она позволяет убедиться, что подключение произведено правильно и розетка готова к использованию. Если проверка показывает, что розетка не работоспособна, рекомендуется обратиться к профессионалу для диагностики и устранения возможных неполадок.
Классификация
Розетки выполняются с разными видами последующего монтажа и количеством разъемов.
Внутренние и внешние
Внутренние розетки утопленного типа применяются чаще. Они удобнее в применении, поскольку монтируются в стене и подключаются к скрытой проводке. Для них в бетоне делается специальная ниша, в которую крепится монтажная коробка. Модели снабжаются внутренними стальными лапами с зубцами. Они разводятся в стороны с помощью винтового соединения и за счет трения о боковые стенки удерживают конструкцию в скрытой монтажной коробке. Устройство не обеспечивает постоянного прочного соединения и его время от времени приходится подкручивать. Более надежным является способ винтового крепления непосредственно к коробке, которая прочно закреплена гипсовым раствором. Кабель подводится к розетке по каналу внутри стены, его концы подключаются к специальным зажимам
Важно прочно прикрепить концы жил к контактам, иначе в этом месте возникает искрение и выгорание соединения
Расположение розеток утопленного типа
Как видно из рисунка, внутренние розетки при скрытой проводке удобны для подключения и хорошо выглядят. Их корпусами являются только крышки с гнездами, а основная часть помещается внутри стены.
Внешние розетки (накладного типа) применяют при проводке, которую не прячут под штукатуркой, а размещают в трубах или кабель-каналах.
Как выглядит накладная розетка
Такое размещение кабеля делается при невозможности прокладки скрытой проводки с целью обеспечения доступа, а также во вспомогательных или производственных помещениях. Внутреннее устройство не отличается от розетки утопленного типа. Основание и корпус крепятся на стену через подрозетник, изготовленный из неэлектропроводного материала. Наружные розетки могут быть снабжены дополнительной подсветкой, таймером и кнопочным выталкивателем вилки.
По количеству полюсов
Полюсов у розеток может быть от одного до четырех. В России больше распространена двухполюсная, с контактом заземления. Многополюсные розетки обычно применяются в трехфазных сетях при подключении станков, насосов, электрокотлов и др.
Трех,- и четырехполюсная розетки
Форма контакта со штырьками вилки может быть круглой (классический вариант), плоской и комбинированной. Плоские штифты часто используют на вилках зарубежного производства. На рисунке выше изображены двухполюсная (а) и трехполюсная (б) розетки с заземляющим контактом в комплекте с вилками. Они рассчитаны на ток 25-32 А и применяются большей частью для подключения электроплит, стиральных машин, станков, насосов и другого мощного оборудования.
Запрещается использовать вместо заземляющего нулевой провод. Если фаза и ноль поменяются местами при ремонтных работах, на корпусе электроприбора может оказаться потенциал фазы.

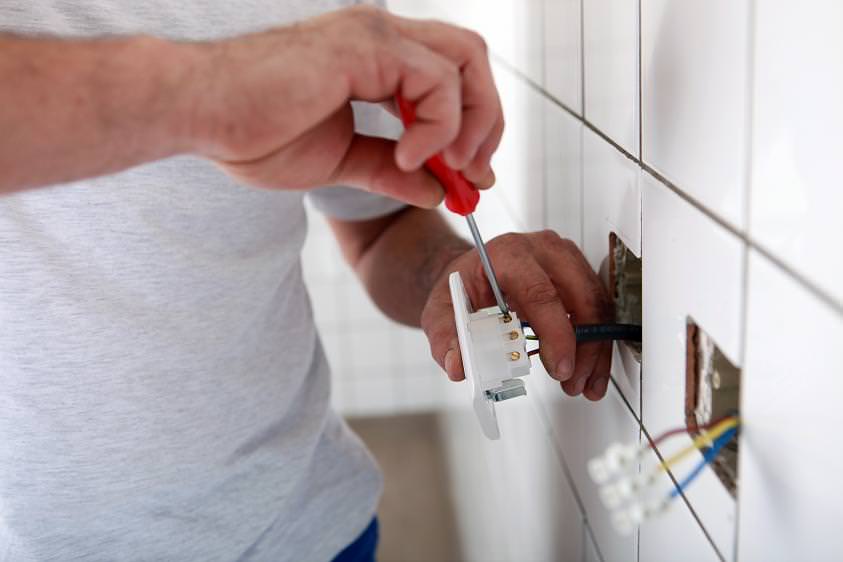

Инструкция по демонтажу розетки
- Снятие защитной крышки электрооборудования. Для этого нужно взять отвертку крестцовую или плоскую. Шуруп, как правило, всегда один и расположен он между двух отверстий для подачи электричества. Если розетка двойная, то и винта два, откручиваем оба. Аккуратно снимаем панель.
- Следующий этап – это проверка наличия напряжения. Существует 2 вида провода: контактный и нулевой. Поочередно подсоединяем фазу к каждому из них. После полной уверенности в отсутствии напряжения, можно продолжать работу.
- Демонтаж механизма. Вне зависимости от того, какая розетка снаружи, на внутреннем оборудовании с 2 сторон имеются 2 винта. Они держат лапки, которые соединяют две составные. Сверху и снизу находятся еще пара болтов, они фиксируют 2 провода. Поочередно откручиваем все4 болта. Их можно выкинуть, т.к. скорее всего они уже плохо прокручиваются. Для новой установки лучше купить новые винты.
- В отверстии стены должно остаться 2 кабеля. Если они оголены, то необходимо обмотать их изолентой.
- Последним шагом демонтажа будет проверка размера нового подрозетника. Если он не полностью входит в стену по глубине, то можно его подрезать. Этот вариант подходит для пластмассовых образцов. Если оборудование выполнено из металла, то придется углублять отверстие в стене.
Следует отметить, что при демонтаже можно обнаружить, что подрозетник отсутствует. Такие розетки часто устанавливали в старых домах, с целью экономии.
Конечно, это неправильно и не стоит повторять чужих ошибок. В этом случае не надо теряться, нужно просто аккуратно отсоединить внешнюю часть.
Устройство конструкции
В каждой квартире и загородном доме устанавливаются неприметные приспособления, которые обеспечивают работу телевизора, электрочайника, стиральной машины, холодильника и многих других электрических приборов, так необходимых для комфортного проживания людей. Чтобы не допустить ошибки при выборе, необходимо разобраться в характеристиках выпускаемой продукции.
Основными элементами изделия являются:
- корпус;
- встроенная арматура;
- кабель для подсоединения арматуры к источнику питания.
Разница потенциалов между внутренними контактами способствует созданию напряжения, которое является источником питания абсолютно всех электроприборов. Передача напряжения происходит через специальные отверстия.
Устройство арматуры таково:
- Основание выполнено из керамики или пластика. Посредством металлических пластин происходит закрепление контактов.
- Дополнительная функция пластин — место винтового крепления кабелей.
- Выпускаются популярные модели с функцией заземления. Они оснащены дополнительным контактом или пластиной.
- Конструкция устанавливается в стакан или крепится к задней крышке с рельсами. Зависит от типа установки.
Примеры опасной реализации заземления
Но, как было отмечено в начале статьи, помимо трудоемкой процедуры устройства контура заземления вы можете встретить и другие предложения, не только неэффективные, но и несущие угрозу жизни и здоровью человека. Рассмотрите наиболее частые из них и чем же они так опасны:
- Соединение заземляющих контактов розеток с нулем в квартире – при этом возникает угроза поражения электрическим током в случае обрыва нуля. Так как путь протекания тока будет отсутствовать, а потенциал перейдет на корпус якобы заземленных устройств.
- Подключение заземления на систему отопления или водопроводный стояк – в случае нарушения изоляции все радиаторы в доме или водопроводные трубы окажутся под напряжением. Заземление на систему отопления
В такой ситуации электротравма угрожает не только жильцам квартиры, организовавшим такое заземление, но и проживающим во всем доме. Из-за масштаба угрозы подобные действия категорически запрещены нормами ПУЭ п.1.7.110.
Подключить провод к арматуре ближайшей опоры ВЛ – часто встречается при расположении линии вблизи дома. При этом мало кто учитывает опасность перехода потенциала от линии на арматуру опоры при нарушении свойств изолятора, перенапряжениях и других авариях.
Все вышеперечисленные способы и им подобные угрожают не только вам, но и окружающим людям. Поэтому никогда не соглашайтесь на подобные способы заземления квартиры и не пытайтесь реализовать их самостоятельно.
Что такое фаза, ноль, земля в электрике и зачем они нужны
Какие розетки лучше ставить в квартире: самые популярные электрические приборы с защитой от детей и без нее, какие лучше брать и чем они отличаются
Заземление в частном доме своими руками: схемы, устройство, подключение
Электрощит для квартиры: Как самому собрать электрический щит
Делаем электропроводку в бане своими руками: пошаговые инструкции, видео и схемы
Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром
Заключение
Розетки – очень нужный и важный элемент в любой квартире и загородном доме. Без них невозможно включить телевизор или электрочайник, утюг и или микроволновую печь. Несмотря на элементарность конструкции, к ее выбору стоит подходить очень серьезно. Большую роль играет максимально допустимая нагрузка. Выбор настолько велик, что можно потеряться в разнообразии. Продукция отличается материалом изготовления, функционалом, характеристиками, уровнем защиты, наличием дополнительных опций. Если приобрести неправильную модель, то можно столкнуться с такими проблемами:
- Возгорание электрической проводки. Это произойдет при неправильно выбранной нагрузке.
- Воспламенение корпуса. Факт свидетельствует о покупке некачественного товара. Может вилка болтаться в гнезде, что вскоре приведет к расшатыванию основания.
- Некачественное крепление. Может стать причиной несчастного случая, если нечаянно дотронуться до такой конструкции.

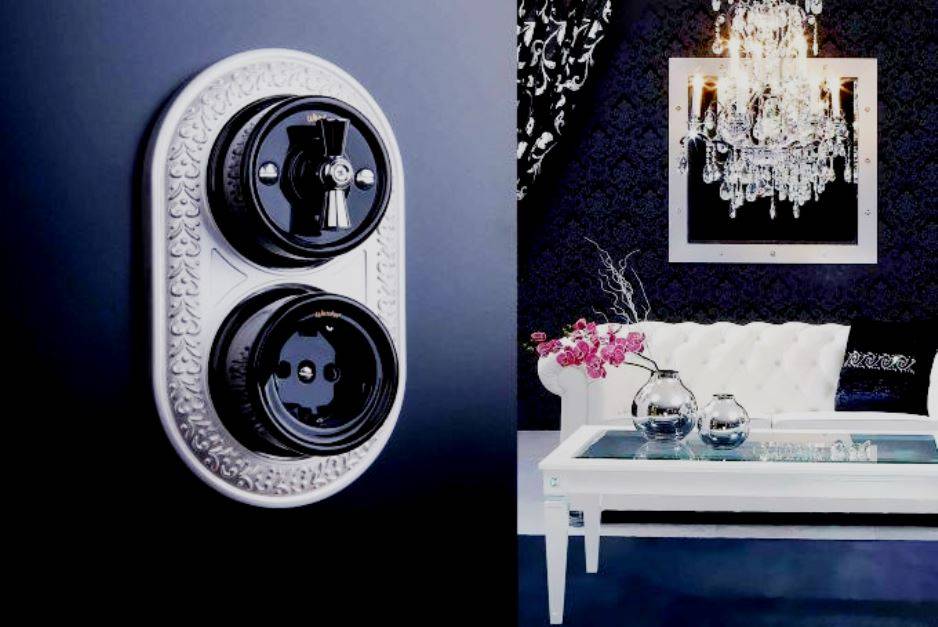

Розетки должны идеально вписываться и в интерьер помещения, тем более что можно выбрать продукцию в любом стиле и цветовом решении. Главное, чтобы используемый для изготовления материал не имел неприятного запаха, был экологически чистым, прочным и долговечным.
