Мультизональные VRV и VRF системы кондиционирования
Мультизональная система кондиционирования устроена таким образом, что может создавать подходящий микроклимат не в одной отдельной комнате или квартире, а в нескольких. Например, в многоэтажном здании или офисе. Такие кондиционеры часто устанавливаются:
- В служебных зданиях;
- На предприятиях;
- В офисах;
- В гостиницах;
- Прочее.
Но стоит отметить, что обогревать или охлаждать все комнаты сразу способна не любая система. Это во многом зависит от конкретного производителя и модели.
Мультизональные системы бывают двух видов VRV и VRF:
- Первая расшифровывается как Variable Refrigerant Volume была разработана в 1982-ом году. Если переводить то получается «переменный объём хладагента».
- Расшифровка второй Variable Refrigerant Flow, что в переводе значит «переменный поток хладагента». Смысл примерно такой же, как у первой системы, но проблема в том что первая компания уже зарегистрировала свою аббревиатуру. Соответственно приходится придумывать, что то новое.

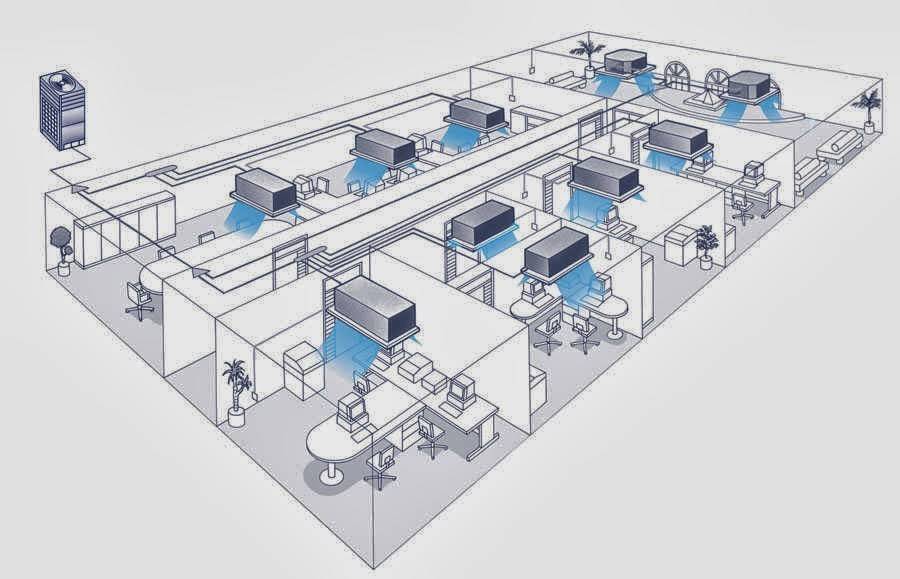

Подобные системы предполагают использование трубопроводы общей фреоновой магистрали. Это может быть и трехтрубная система кондиционирования. Внутренние блоки оснащаются специальным теплорегулирующим вентилем. Его основное назначение заключается в контроле количества хладогена, которое поступает из трубопровода с учетом необходимой нагрузки. Именно поэтому данные системы отличаются такой точностью и эффективностью с точки зрения поддержания нужной температуры. В особенности если сравнивать их с классическими системами, в которых при регулировке могут возникнуть различные тепловые перепада, вызывая дискомфорт людей в помещении.
Что такое VRV система кондиционирования
Многие не знают, как выглядят различные системы, поэтому выбирая, часто спрашивают о vrv кондиционировании, что это. По своему принципу установки VRV система очень схожа со всеми привычными сплит системами.
Здесь так же, как и в обычном оборудовании, работа системы основана на процессе циркуляции хладагента в компрессорно-конденсаторном блоке (ККБ). Отличие у VRV кондиционеров все-таки есть. У них может быть несколько внутренних блоков. В большинстве случаев в качестве блоков выступают специальные потолочные решетки, подключенные к магистралям. Во внешнем блоке сразу несколько испарителей приходится на один конденсатор.
Оборудование VRV системы довольно мощное, поглощающее за один час работы десяток киловатт энергии. От вентилятора выделяется большой поток тепла. Звук работающего кондиционера мультизонального типа превосходит в несколько раз по количеству дБ самое мощное домашнее оборудование. Именно поэтому внешний блок системы VRV часто устанавливают минимум в 10-ти метрах от здания.

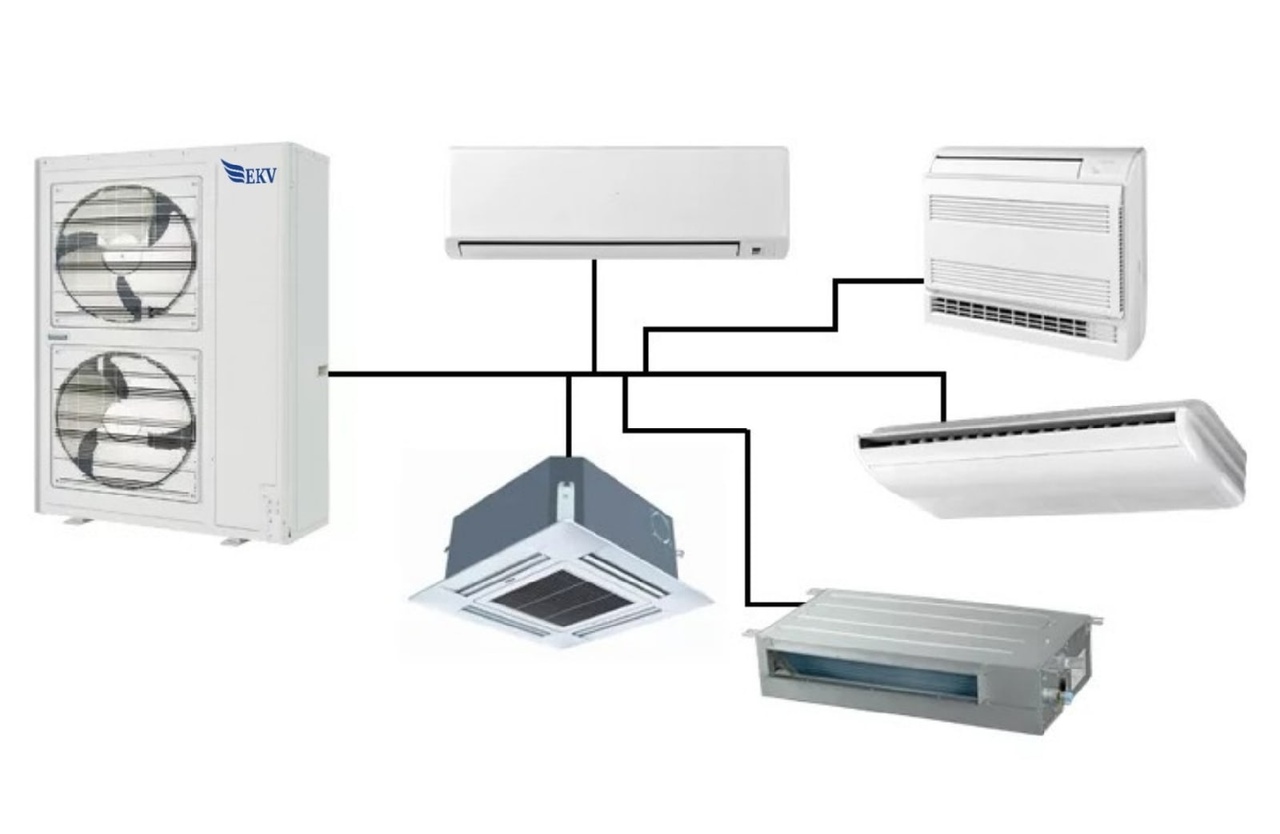

У устройства мультизонального климатического оборудования есть несколько вариаций. Они часто связаны с типом внутреннего блока. Сам блок может быть:
- Кассетным;
- Напольным;
- Навесным и т. д.
Выбирая, какой вариант больше всего подойдет под то или иное помещение, обычно руководствуются пространством под кондиционер. Спросом пользуются системы с кассетным внутренним блоком. Пространства такой занимает не много, потому как выполнен в виде «заглушки». Но, несмотря на это, механизм его все равно объемен. Например, хладагент с магистралью как паутина раскинуты по всему зданию или этажу.
Что такое VRF система кондиционирования
VRF системы кондиционирования являются универсальными комплексами для работы в помещениях с огромной площадью. Особенность таких систем в том, что они способны одновременно работать и на охлаждение, и на нагрев воздуха. Средняя система такого типа способна работать в помещении объемом от 150 до 500 м2.
Система по средней рыночной цене без дополнительных вентиляционных блоков не может обеспечить все климатические параметры. Именно поэтому в большинстве случаев такие сложные системы часто приобретаются для комплексного решения одного, но глобального вопроса.
Система кондиционирования vrv является действительно мультизональной системой. Только большего размаха. Ведь она способна в каждом отдельном помещении целого здания организовать индивидуальные зоны температур.
Система автоматически перераспределяет температурные нагрузки, что позволяет комфортно чувствовать себя в каждом отдельном помещении независимо от того, находится ли комната на солнечной стороне здания. Кроме того, такой способ регулирования температурного баланса способно сэкономить потребление электроэнергии.
Установка мультизональных систем

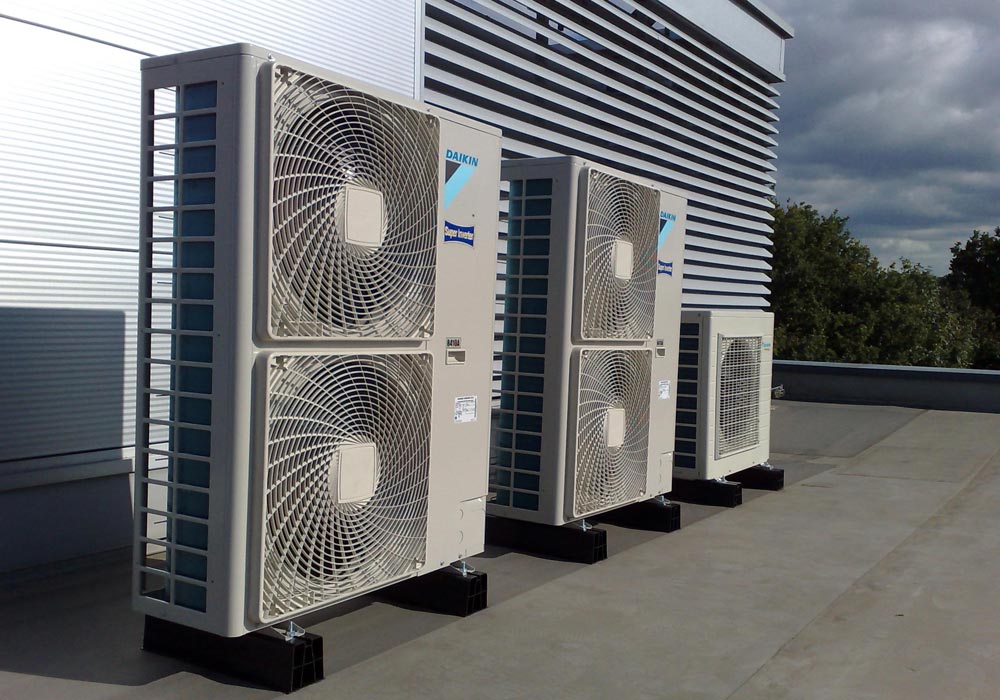

Монтаж внешних блоков осуществляется на специально подготовленное основание с виброгасящим фундаментом. При этом наружный модуль может быть размещен в техническом помещении, на крыше или на территории, прилегающей к зданию.

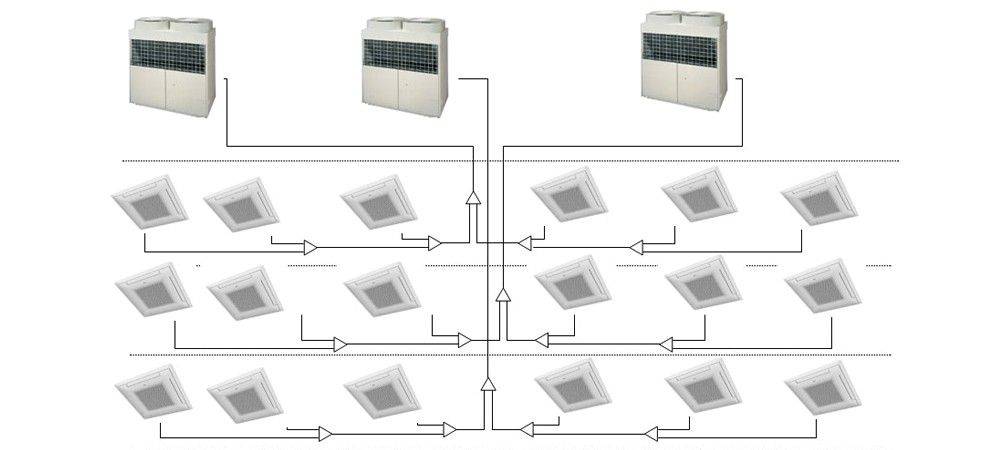

Монтаж фреоновой трассы и разветвителей (рефнетов). На первом этапе работ прокладывают медную трубу в теплоизоляционной оболочке. В дальнейшем по этой магистрали будет циркулировать теплоноситель. От правильного монтажа фреоновой трассы зависят последующие затраты на эксплуатацию VRF-системы, поэтому выбор диаметра труб ведется в полном соответствии с технической документацией и проектом для конкретного объекта. Установка разветвителей (рефнетов) выполняется на расстоянии, которое определено программными расчетами. На этой же стадии монтируют электрический кабель, линии связи и управления оборудованием кондиционирования.
Установка внутренних блоков. Возможен монтаж модулей напольного, настенного типа, а также кассетных моделей в подпотолочном пространстве или канальных, предполагающих разведение сети, воздуховодов. Некачественное выполнение работ на этом этапе может привести к протечке дренажа или к серьезной поломке внутренних механизмов блоков.
Монтаж дренажной системы. Прокладка трассы выполняется либо от каждого внутреннего блока на фасад здания, либо сводится в единый канал водостоков, а чтобы конденсат не замерзал, желательно предусмотреть опциональное дополнение «антилед». Кроме этого, дренаж VRF-системы может быть подключен к бытовой канализации, в этом случае переход необходимо делать через сифон.
Монтаж системы управления. На этом этапе инсталляции выполняется установка централизованного пульта для контроля и регулировки работы только наружных блоков или всей сети кондиционеров в целом. Возможен также монтаж индивидуальных пультов управления для внутренних модулей.
Сборка контура и опрессовка. После того как будет завершен монтаж внешних и внутренних блоков, выполняют подключение фреоновой магистрали. Процесс, в ходе которого трубы для циркуляции хладагента соединяются в единую трассу, называют вальцеванием. На следующем этапе работ контур тщательно проверяют на герметичность, чтобы в процессе эксплуатации избежать возможных утечек во фреоновой трассе, в местах пайки и на вальцовочных соединениях. При этом желательно оставить сеть под избыточным давлением.
Пуско-наладочные работы. На этом этапе производится вакуумирование VRF-системы специальным оборудованием для удаления влаги, неконденсируемых веществ и воздуха. Для эффективной эксплуатации кондиционеров иногда требуется дозаправка хладагентом.
Диспетчеризация. Монтаж нового климатического оборудования предполагает подключение пультов управления, шлюзов и консолей, а при необходимости установку интеллектуальной управляющей программы. Тщательно проверяется работоспособность всех компонентов мультизональной системы, качество контроля функционирования внутренних и наружных блоков, а также всего комплекса оборудования в целом.
Тестовый запуск и ввод в эксплуатацию. На данном этапе производится окончательная проверка работоспособности VRF-систем, диагностика всех ключевых параметров, обучение правилам эксплуатации лица, ответственного за оборудование. После успешной проверки техника сдается заказчику, при этом обязательно подписывается акт ввода в работу.
Проектирование, подбор и монтаж мультизонального кондиционирования – это достаточно сложный процесс, но при обеспечении профессионального подхода результат превзойдет самые смелые ожидания. Современные VRF-системы обеспечивают высокие показатели энергоэффективности, надежности и максимально возможный на сегодняшний день уровень комфорта в вопросах охлаждения и даже обогрева воздуха в помещениях.
Основные преимущества мультизональной VRF-системы Mitsubishi Heavy Industries:
Особенности устройства VRF систем
- Совмещение системы VRF с системой вентиляции.
- VRF система является более надежной и стойка к аварийным ситуациям. Система может иметь несколько внешних блоков. В случае отключения одного из них, распределение нагрузки ляжет на другие блоки.
- Выработка мощности внутренних блоков варьируется 2-18 кВт и выбирается для конкретного помещения в отдельности.
- Система представляет собой интеллектуальную сеть с общей трассой фреонопроводов.
- Прокладка трубопровода с хладагентом является самой сложной частью монтажа VRF системы. Даже установка внешнего и внутренних блоков сравнительно не является такой трудоемкой, хоть и для их установок требуются специалисты.
Особенности монтажа VRF систем
Отличительной особенностью монтажа фреоновой трассы VRF систем является процесс пайки медных труб. Пайка производится с применением азота. То есть в процессе пайки во внутрь трубы под давлением запускают азот, таким образом получается избежать нагара и окалины на внутренней поверхности трубы, которые в свою очередь во-первых разрушают трубу, а во-вторых являются крайне опасными для компрессора.

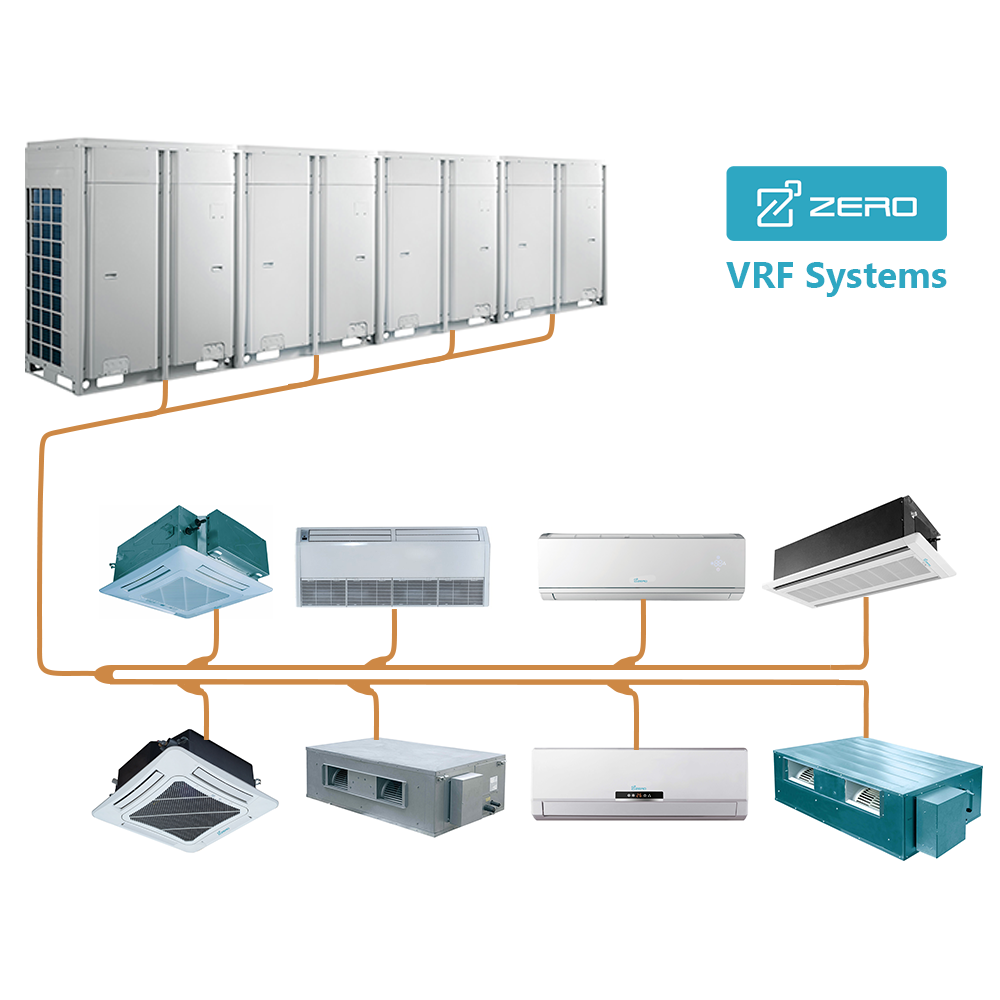

Соединение внутренних и внешнего блока осуществляется коллекторным способом. Разветвление трубы для распределения фреона осуществляется либо с применение одного или несколько коллекторов с одним входом и несколькими выходами, либо с применением рифнетов – своего рода тройников-разветвителей для медной трубы. Важным моментом является то, что они должны монтироваться строго горизонтально.
После пайки рефнетов необходима проверка на герметичность фреонового контура. Сделать это можно с помощью закольцевания системы и закачки азота под большим давлением. В этом состоянии система находится две недели. Пробой можно обнаружить при наличии свистов в системе и при падении давления азота.
Для отвода конденсата из внутренних блоков необходим монтаж дренажной системы. Для этого нужен подвод дренажных трубопроводов. Отвод дренажа возможен в имеющуюся канализационную систему либо в ливневую систему канализации.

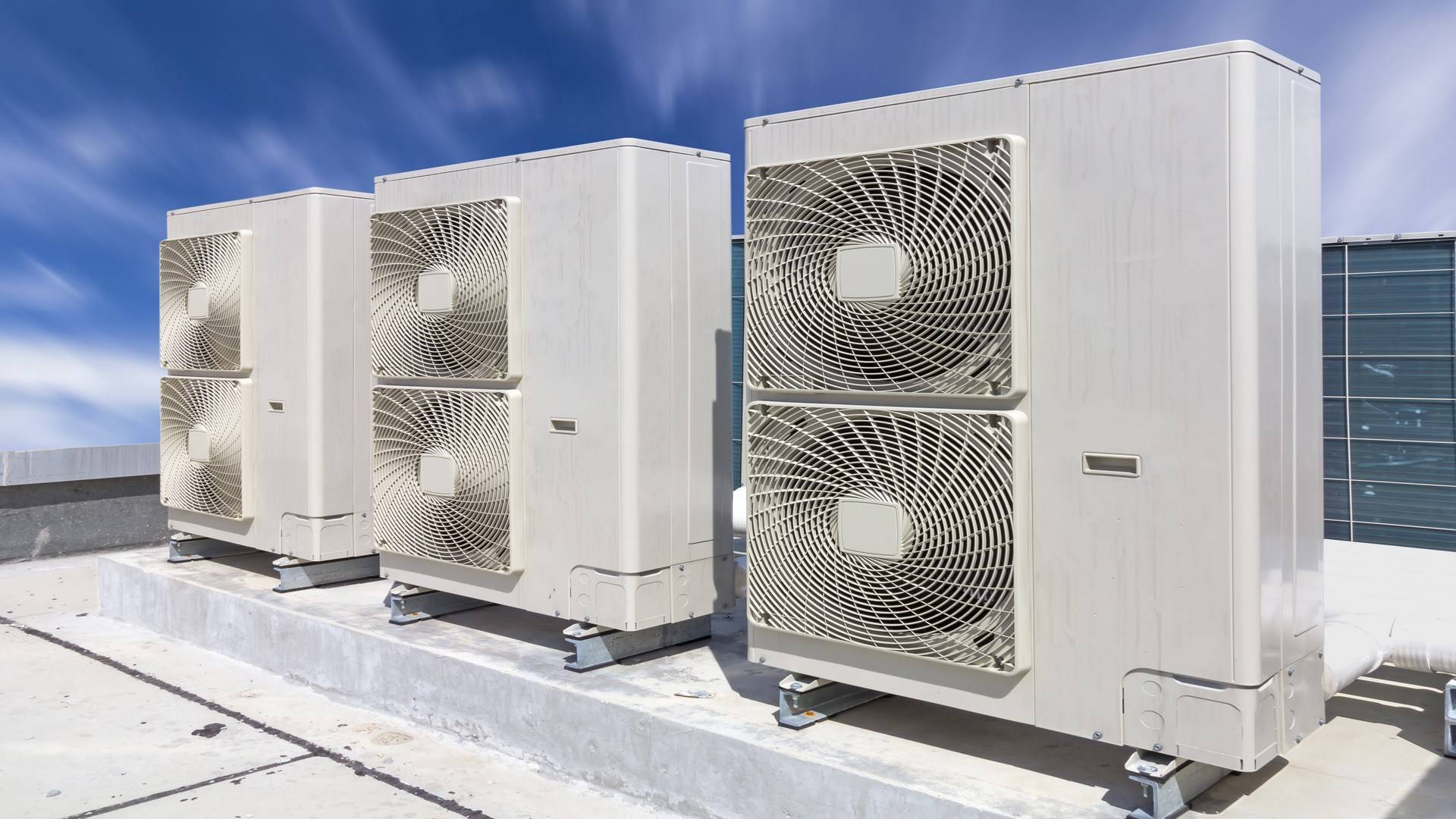

Расположение наружного блока допустимо как на крыше здания, так и на уровне земли. Для монтажа внешнего блока необходимо подготовить площадку из фундамента с виброгасящими характеристиками.
VRF система кондиционирования
Дословный перевод VRF (Variable Refrigerant Flow) – «переменный поток хладагента», что означает общую двух- или трехтрубную систему трубопровода.
Двухтрубная VRF система
Одновременная работа всех внутренних блоков либо на отопление, либо на охлаждение. Так же по второй трубе хладагент может подаваться из внешнего блока как в состоянии жидкости (выработка холода), так и в газообразном виде (выработка тепла).
Трехтрубная VRF система
По одной трубе – рабочее вещество поступает от внутренних блоков ко внешнему. Для возврата фреона в трёхтрубных системах к внутренним блокам отведено две трубки, по одной он поступает в виде газа, по другой – в виде жидкости. Поэтому и возможна самостоятельная работа внутренних блоков в разных режимах.Трехтрубная VRF система
Преимущества VRF систем перед обычными сплит-системами:
- Протяженность трассы. Компрессор способен прокачать фреон на расстояние до 300 м с перепадом высоты 30-35 м.

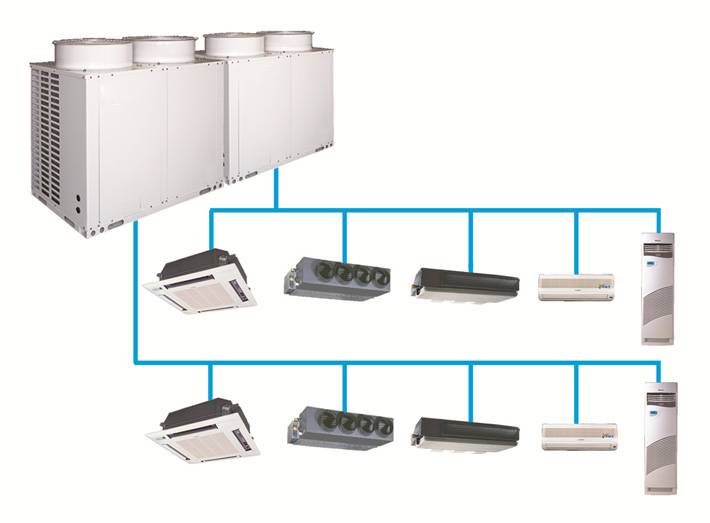

- Один наружный блок – на несколько внутренних. Главным преимуществом такой конструкции является возможность подключения большого количества внутренних блоков лишь к одному наружному.
- Варьируемое количество внутренних блоков. В случае появления новой комнаты в здании можно приобрести дополнительный внутренний блок и, путем подключения через микропроцессор, он будет в одной сети с прочими блоками.

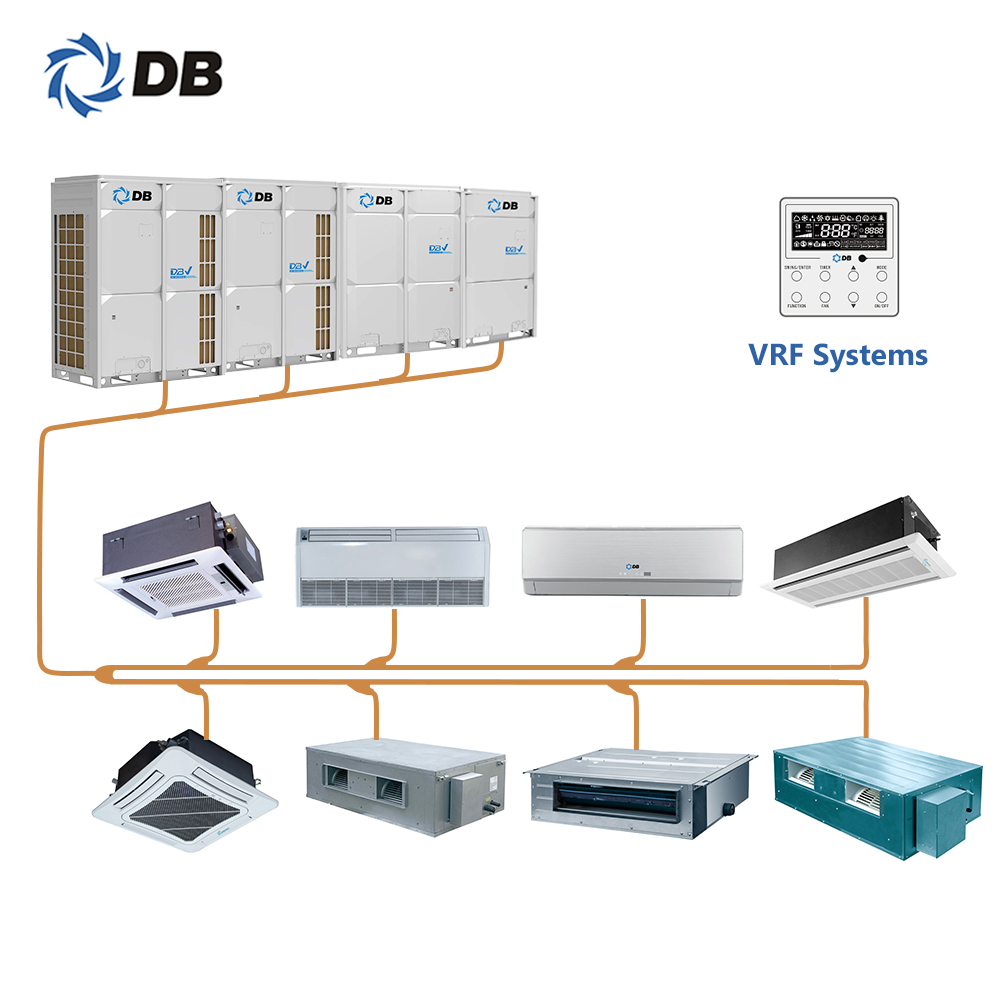

- Несколько типов внутренних блоков. В зависимости от специфики конкретного помещения выбирается подходящий тип внутреннего блока – кассетный, канальный, потолочный или настенный. Он будет поддерживать нужный микроклимат в помещении независимо от других.
- Большая производительность. Система способна одновременно обогревать и охлаждать воздух в больших помещениях, площадь которых 150-500 м2.
- Автоматическое управление. Во внутренних блоках устанавливается терморегулирующий вентиль на электронном управлении, за счет чего обеспечивается подача нужного объема хладагента. Автоматика определяет, какое количество хладагента необходимо подать на конкретный внутренний блок, работающий в индивидуальных температурных условиях, чтобы избежать бесполезного расхода рабочего вещества.
- Надежность. Производитель обещает надежную работу системы на 25-30 лет по сравнению с обычными кондиционерами со сроком службы 7 лет.
- Возможность качественной диспетчеризации. Всю систему можно запрограммировать, чтобы, например, все кондиционеры начинали свою работу за полчаса до прихода сотрудников на рабочее место или возвращения хозяев домой.
- Разнообразие управления. Возможно индивидуальное управление с пульта непосредственно внутренним блоком в помещении или общий централизованный контроль всей системы.
- Работа при низкой окружающей температуре. Мультизональная техника способна функционировать в весьма жестких температурных условиях. Допустимое предельное значение температуры – до -50 ˚С, в зависимости от марки и модели оборудования.
- Высокое КПД (Коэффициент полезного действия). КПД такой системы значительно выше, чем у простых инверторных кондиционеров, т.к. в обслуживании нуждается только один наружный блок.
- Точность регулировки температурного режима до ±0,5 ˚С.
- Аварийная безопасность. В случае отключения одного внутреннего блока вся сеть продолжает работу.
- Спектр использования мультизональных систем. Высокоэтажные жилые дома, офисы, автосалоны, коттеджи, отели, торговые центры…
Недостатки VRF систем
- Высокая цена по сравнению с обычными кондиционерами.
- Сложность расчета. Важным фактором является грамотное построение схемы системы вентиляции и кондиционирования. Следует правильно учесть все параметры помещения и уяснения его целей. Просчеты на этих этапах могут привести к нежелательным последствиям: потери электроэнергии, снижение эффективности работы оборудования.
- Выбор одной фирмы всех составляющих системы. При всем том, что система весьма интеллектуальная, для нормальной работы желательно, чтобы она полностью производилась одной фирмой, т.к. все части имеют электронные составляющие детали, которые должны согласовываться друг с другом для обеспечения бесперебойной работы.
- Опасность утечки хладагента в случае пробоя трубопроводной трассы. Система в этом случае прекратит свое функционирование из-за поломки.
- Сложность монтажных и пуско-наладочных работ. Как и любая прочая техника, данное оборудование нуждается в периодическом ТО и плановой проверке. Любой монтаж должен проходить строго сотрудниками сервисного центра, т.к. работа с этим оборудованием является сложной и специфической. Несоблюдение рекомендаций влечет за собой поломку и сбой в целой системе.
- Отключение. В случае отказа внешнего блока вся система будет отключена.
Мультизональные VRV и VRF системы кондиционирования
Мультизональная система кондиционирования устроена таким образом, что может создавать подходящий микроклимат не в одной отдельной комнате или квартире, а в нескольких. Например, в многоэтажном здании или офисе. Такие кондиционеры часто устанавливаются:
- В служебных зданиях;
- На предприятиях;
- В офисах;
- В гостиницах;
- Прочее.
Но стоит отметить, что обогревать или охлаждать все комнаты сразу способна не любая система. Это во многом зависит от конкретного производителя и модели.
Мультизональные системы бывают двух видов VRV и VRF:
- Первая расшифровывается как Variable Refrigerant Volume была разработана в 1982-ом году. Если переводить то получается «переменный объём хладагента».
- Расшифровка второй Variable Refrigerant Flow, что в переводе значит «переменный поток хладагента». Смысл примерно такой же, как у первой системы, но проблема в том что первая компания уже зарегистрировала свою аббревиатуру. Соответственно приходится придумывать, что то новое.
Подобные системы предполагают использование трубопроводы общей фреоновой магистрали. Это может быть и трехтрубная система кондиционирования. Внутренние блоки оснащаются специальным теплорегулирующим вентилем. Его основное назначение заключается в контроле количества хладогена, которое поступает из трубопровода с учетом необходимой нагрузки. Именно поэтому данные системы отличаются такой точностью и эффективностью с точки зрения поддержания нужной температуры. В особенности если сравнивать их с классическими системами, в которых при регулировке могут возникнуть различные тепловые перепада, вызывая дискомфорт людей в помещении.
Что такое VRV система кондиционирования
Многие не знают, как выглядят различные системы, поэтому выбирая, часто спрашивают о vrv кондиционировании, что это. По своему принципу установки VRV система очень схожа со всеми привычными сплит системами.
Здесь так же, как и в обычном оборудовании, работа системы основана на процессе циркуляции хладагента в компрессорно-конденсаторном блоке (ККБ). Отличие у VRV кондиционеров все-таки есть. У них может быть несколько внутренних блоков. В большинстве случаев в качестве блоков выступают специальные потолочные решетки, подключенные к магистралям. Во внешнем блоке сразу несколько испарителей приходится на один конденсатор.
Оборудование VRV системы довольно мощное, поглощающее за один час работы десяток киловатт энергии. От вентилятора выделяется большой поток тепла. Звук работающего кондиционера мультизонального типа превосходит в несколько раз по количеству дБ самое мощное домашнее оборудование. Именно поэтому внешний блок системы VRV часто устанавливают минимум в 10-ти метрах от здания.
У устройства мультизонального климатического оборудования есть несколько вариаций. Они часто связаны с типом внутреннего блока. Сам блок может быть:
- Кассетным;
- Напольным;
- Навесным и т. д.
Выбирая, какой вариант больше всего подойдет под то или иное помещение, обычно руководствуются пространством под кондиционер. Спросом пользуются системы с кассетным внутренним блоком. Пространства такой занимает не много, потому как выполнен в виде «заглушки». Но, несмотря на это, механизм его все равно объемен. Например, хладагент с магистралью как паутина раскинуты по всему зданию или этажу.
Что такое VRF система кондиционирования
VRF системы кондиционирования являются универсальными комплексами для работы в помещениях с огромной площадью. Особенность таких систем в том, что они способны одновременно работать и на охлаждение, и на нагрев воздуха. Средняя система такого типа способна работать в помещении объемом от 150 до 500 м2.
Система по средней рыночной цене без дополнительных вентиляционных блоков не может обеспечить все климатические параметры. Именно поэтому в большинстве случаев такие сложные системы часто приобретаются для комплексного решения одного, но глобального вопроса.
Система кондиционирования vrv является действительно мультизональной системой. Только большего размаха. Ведь она способна в каждом отдельном помещении целого здания организовать индивидуальные зоны температур.
Система автоматически перераспределяет температурные нагрузки, что позволяет комфортно чувствовать себя в каждом отдельном помещении независимо от того, находится ли комната на солнечной стороне здания. Кроме того, такой способ регулирования температурного баланса способно сэкономить потребление электроэнергии.
Проектирование VRV систем
Проектирование системы кондиционирования является одним из важнейших подготовительных этапов перед покупкой оборудования
При таковых мероприятиях важно правильно рассчитать, сколько понадобится трубопровода для эффективной работы устройства. Также важно при проектировании учесть:
- микроклиматические показатели;
- параметры тепловых нагрузок;
- желаемые параметры изменения температуры.
Самостоятельно выполнить таковые действия сложно, а иногда невозможно из-за необходимости применения специализированного оборудования. Так, на электронно-вычислительных устройствах и специальных программах, специалисты должны просчитать:
- оптимальность тепловых режимов;
- энергопотребление;
- необходимую мощность отдельных модулей.
Но таковые работы могут быть упрощены. Специализированные предприятия, которые занимаются установкой кондиционеров с циркулирующим хладагентом VRV, часто имеют уже рассчитанные под определенные условия проекты и имеют соответствующую заверенную необходимыми инстанциями документацию. Так, монтаж VRV систем наступает быстрее.
Вычисление эффективности системы проводится при помощи специальных программ
Системы кондиционирования Daikin VRV Plus и Hi-VRV
Интеллектуальная система Hi-VRV
- VRV – внешний и внутренние блоки системы кондиционирования VRV Plus
- HRV – система приточно-вытяжной вентиляции с утилизацией тепла (рекуператором),
объединяемая в единое целое с VRV Plus - D-BACS – система управления на базе PC компьютера для контроля и управления
системами вентиляции и кондиционирования
Для централизованного управления системами VRV Plus и HRV разработано
программное обеспечение, работающее под Windows и
имеющее удобный и “дружелюбный” интерфейс.
Система управления D-BACS позволяет контролировать и управлять работой кондиционерных установок VRV, системами
вентиляции c регенерацией тепла HRV и другими исполнительными устройствами. Подключив все эти системы к одному компьютеру,
пользователь получает полный контроль над климатом внутри всего здания. Немного о возможностях системы D-BACS
- Общее количество управляемых блоков VRV и HRV – 256 штук
- Объединение внутренних блоков в логические группы для удобства управления
- Индикация состояния каждого внутреннего блока — текущий режим работы (охлаждение / нагрев / вентиляция / выключен);
температура воздуха в помещении; заданная (желаемая) температура; минимально и максимально
допустимая
температуру в помещении (задается пользователем); разрешение / запрет управления с автономного
пульта; состояние фильтра (время, оставшееся до его чистки или замены); месторасположение блока (этаж, помещение, владелец);
в случае неисправности блока отображается ее код - Индикация состояния внешних блоков — режим работы в данный момент, температура наружного воздуха,
адрес (расположение) блока - Задание режимов работы внутренних блоков —
включение / выключение; установка желаемой температуры в помещении; разрешение / запрет управления
блоком с автономного пульта (отдельно на включение / выключение / установку требуемой температуры); задание
направления воздушного потока (шесть
положений) для низкой и высокой скорости вентилятора - Оптимизация работы системы с помощью недельных и ежедневных таймеров – задается
“плановое” время, к которому должна быть достигнута заданная температура. Программа сама выбирает
оптимальное время запуска кондиционера в каждом помещении. - Оптимизация и подсчет затрат на электроэнергию с возможностью задания дневного и ночного тарифов
Единственный недостаток VRV систем — высока цена. Минимальная стоимость оборудования для комплектации полноценной VRV
системы составляет 15 – 20 тысяч долларов. Поэтому применять VRV для кондиционирования, скажем, 4 – 5 комнатной квартиры
нецелесообразно — традиционная система кондиционирования обойдется в несколько
раз дешевле. Для таких
“небольших” помещений была разработана система Super Multi Plus, занимающая промежуточное положение между VRV и мульт-сплит системами и имеющая цену,
сопоставимую с ценой традиционных мульти-сплит систем.
