Мультизональная система кондиционирования: что это такое

Установка мультизональных систем

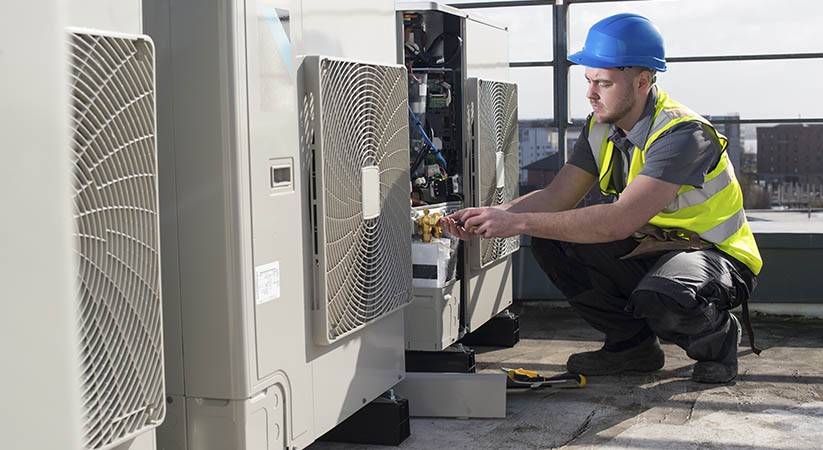

Монтаж внешних блоков осуществляется на специально подготовленное основание с виброгасящим фундаментом. При этом наружный модуль может быть размещен в техническом помещении, на крыше или на территории, прилегающей к зданию.

Монтаж фреоновой трассы и разветвителей (рефнетов). На первом этапе работ прокладывают медную трубу в теплоизоляционной оболочке. В дальнейшем по этой магистрали будет циркулировать теплоноситель. От правильного монтажа фреоновой трассы зависят последующие затраты на эксплуатацию VRF-системы, поэтому выбор диаметра труб ведется в полном соответствии с технической документацией и проектом для конкретного объекта. Установка разветвителей (рефнетов) выполняется на расстоянии, которое определено программными расчетами. На этой же стадии монтируют электрический кабель, линии связи и управления оборудованием кондиционирования.

Установка внутренних блоков. Возможен монтаж модулей напольного, настенного типа, а также кассетных моделей в подпотолочном пространстве или канальных, предполагающих разведение сети, воздуховодов. Некачественное выполнение работ на этом этапе может привести к протечке дренажа или к серьезной поломке внутренних механизмов блоков.

Монтаж дренажной системы. Прокладка трассы выполняется либо от каждого внутреннего блока на фасад здания, либо сводится в единый канал водостоков, а чтобы конденсат не замерзал, желательно предусмотреть опциональное дополнение «антилед». Кроме этого, дренаж VRF-системы может быть подключен к бытовой канализации, в этом случае переход необходимо делать через сифон.

Монтаж системы управления. На этом этапе инсталляции выполняется установка централизованного пульта для контроля и регулировки работы только наружных блоков или всей сети кондиционеров в целом. Возможен также монтаж индивидуальных пультов управления для внутренних модулей.

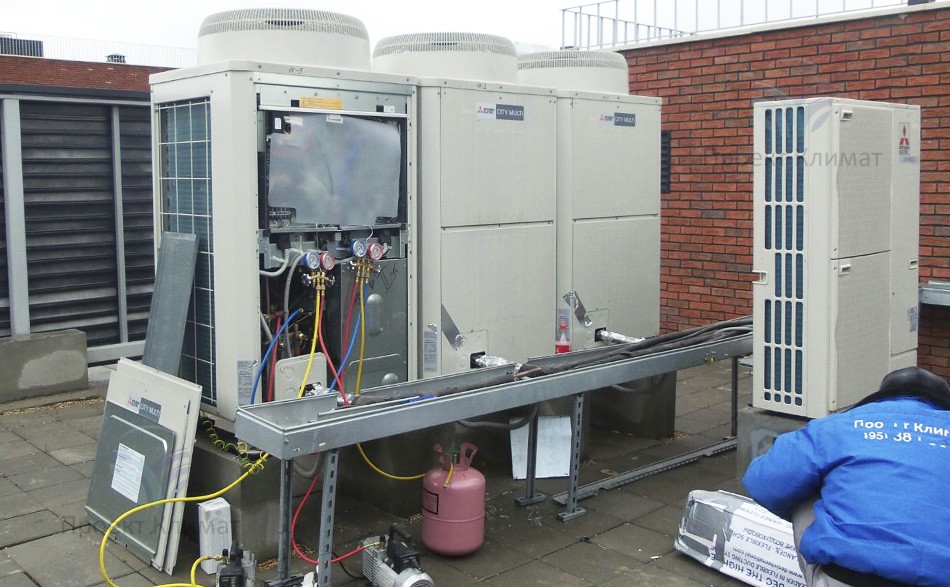

Сборка контура и опрессовка. После того как будет завершен монтаж внешних и внутренних блоков, выполняют подключение фреоновой магистрали. Процесс, в ходе которого трубы для циркуляции хладагента соединяются в единую трассу, называют вальцеванием. На следующем этапе работ контур тщательно проверяют на герметичность, чтобы в процессе эксплуатации избежать возможных утечек во фреоновой трассе, в местах пайки и на вальцовочных соединениях. При этом желательно оставить сеть под избыточным давлением.

Пуско-наладочные работы. На этом этапе производится вакуумирование VRF-системы специальным оборудованием для удаления влаги, неконденсируемых веществ и воздуха. Для эффективной эксплуатации кондиционеров иногда требуется дозаправка хладагентом.

Диспетчеризация. Монтаж нового климатического оборудования предполагает подключение пультов управления, шлюзов и консолей, а при необходимости установку интеллектуальной управляющей программы. Тщательно проверяется работоспособность всех компонентов мультизональной системы, качество контроля функционирования внутренних и наружных блоков, а также всего комплекса оборудования в целом.

Тестовый запуск и ввод в эксплуатацию. На данном этапе производится окончательная проверка работоспособности VRF-систем, диагностика всех ключевых параметров, обучение правилам эксплуатации лица, ответственного за оборудование. После успешной проверки техника сдается заказчику, при этом обязательно подписывается акт ввода в работу.

Проектирование, подбор и монтаж мультизонального кондиционирования – это достаточно сложный процесс, но при обеспечении профессионального подхода результат превзойдет самые смелые ожидания. Современные VRF-системы обеспечивают высокие показатели энергоэффективности, надежности и максимально возможный на сегодняшний день уровень комфорта в вопросах охлаждения и даже обогрева воздуха в помещениях.

Основные преимущества мультизональной VRF-системы Mitsubishi Heavy Industries:

Особенности монтажа мультизональных систем

Вы уже знаете, что мультизональная система построена на базе обычной сплит-системы, а это значит, что принцип работы во многом схож. Это несколько упрощает процесс монтажа. В теории VRF-кондиционер смогут установить специалисты, занимающиеся установкой обычных сплит систем. Но на практике оказывается, что несмотря на конструктивные сходства, мультизональную систему установить сложнее

Важно учитывать все особенности эксплуатации такого кондиционера

Так, например, у некоторых производителей есть VRF-кондиционеры с функцией заправки холодильного агента в упрощенном режиме. Эта функция нередко используется перед проведением пусковых и наладочных работ.

Система дозаправки работает на основе автоматики и при первом ознакомлении кажется довольно безобидной. Но на деле оказывается, что подобные автоматические системы могут иметь встроенные ограничения

Поэтому важно правильно определить необходимую длину и диаметр трубопроводов

Это лишь один из нюансов, с которым вы столкнетесь при монтаже VRF-кондиционеров

Далее мы дадим несколько важнейших рекомендаций, которые важно соблюсти при установке мультизональных систем кондиционирования

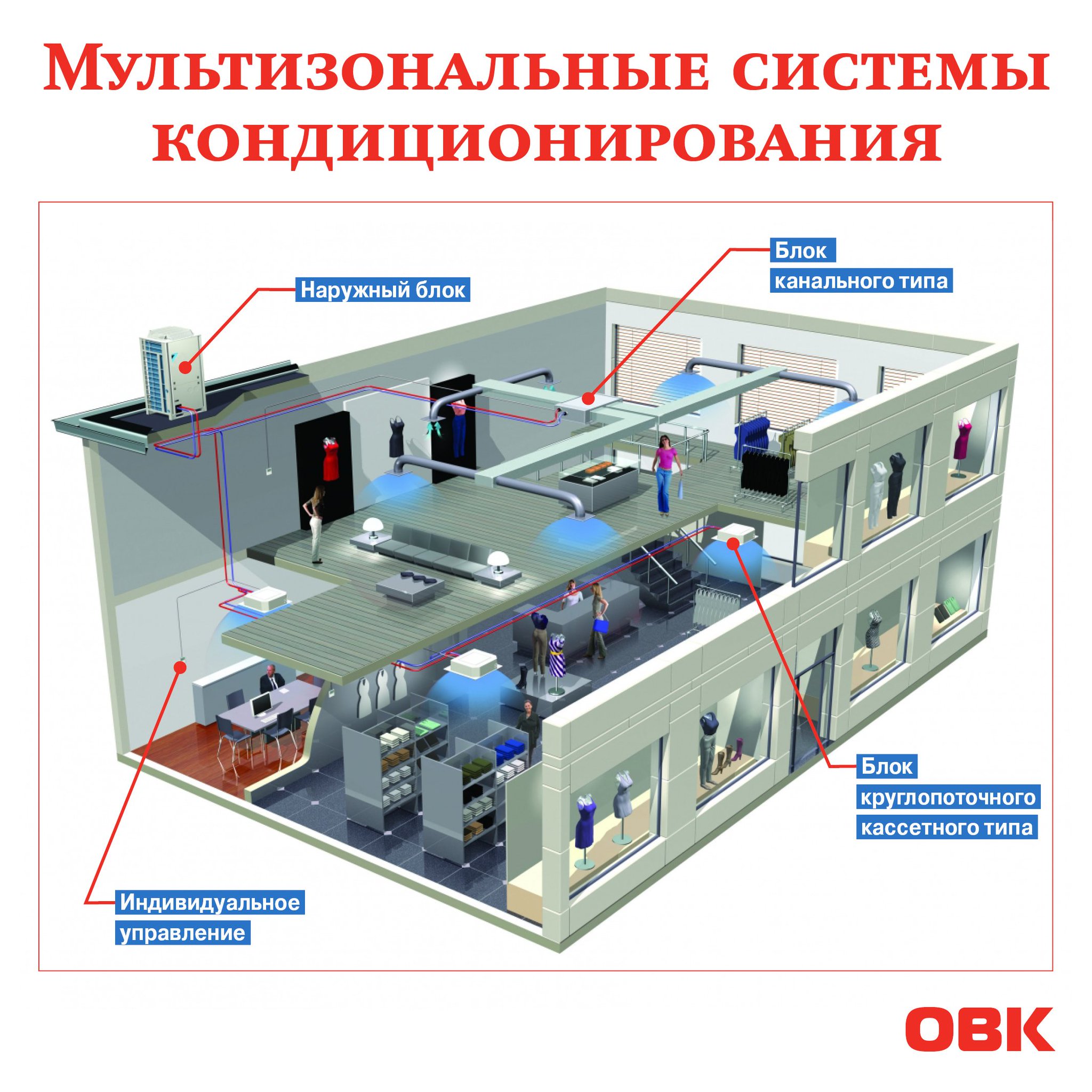

Конструкция мультизональной системы

Существует два вида климатических мультизональных комплексов – VRF и VRV. Функционируют они аналогично. Мультизональная система, как можно понять из ее названия, предполагает подключение к мощному внешнему блоку двух и более десятков блоков внутренних, которые могут быть разными.

Все они настраиваются на разные режимы одновременно. Во всех помещениях могут быть установлены блоки с различной мощностью, в зависимости от назначения пространства.

Комплекс называется мультизональным потому, что в него входит, помимо внешнего, также несколько наружных модулей. Внешний блок является самым мощным. Внутренние бывают различных видов: настенные, кассетные, канальные и др.

Благодаря такой конструкции облегчается процесс монтажа, обслуживание при эксплуатации, а также ремонт всего комплекса или отдельных элементов в случае необходимости. Кроме этого, следует упомянуть о том, что нет обязательной надобности в установке наружного блока на видных местах фасада здания. Если это не вписывается в дизайн, то возможно укрепить его в скрытом месте, чтобы не нарушать общего стиля.

Для соединения блоков используются трубы. Они выполняют функцию магистралей, по которым движется хладагент. В системе имеются разветвления, на них ставятся коллекторы.

Конструкции двухтрубного типа способны обеспечивать охлаждение или обогрев воздуха в разных помещениях. Также существуют трёхтрубные системы кондиционирования, которые могут менять температуру воздуха во всех комнатах одновременно.

Некоторые специалисты рекомендуют использовать не один, а несколько наружных блоков. В случае выхода из строя основного наружного модуля можно подключить систему к дополнительному.

Кроме этого, конструкция с несколькими модулями – это возможность замены труб или иных деталей, производить ремонт и др. без демонтажа и даже отключения всей системы.

Преимущества и недостатки использования данного оборудования

Существенным преимуществом использования VRV и VRF систем кондиционирования считается возможность централизовано управлять всеми системами одновременно благодаря микропроцессору, вмонтированному в оборудование. Он автоматически распределяет мощь каждого, подключенного к системе кондиционирования, модуля, в нужном режиме. Это главный конкурент системы «Чиллер-фанкойлы», поскольку в сравнении с ней, наделена рядом преимуществ:

экономичность. Невзирая на высокую стоимость оборудования, в процессе эксплуатации эти блоки позволяют существенно экономить электроэнергию, при этом производительность модулей остается высокой и максимально точной;
комфортный микроклимат. Диапазон режимов дает возможность выбрать самые оптимальные показатели температуры с учетом потребностей и предпочтений пользователя;
низкий уровень шума. Конструкция разработана таким образом, что уровень шума, в процессе работы блока минимальный;
длительный срок эксплуатации. Благодаря тому, что производители максимально упрощают конструкцию, ее срок службы составляет, как минимум 10 лет;
масштаб. К одному внешнему блоку можно подключать несколько десятков внешних. Для справки! В традиционном кондиционировании – всего несколько штук;
внешний вид фасада. В этой системе используется всего один внешний блок, к которому впоследствии подключаются все остальные. В традиционном кондиционировании на каждую квартиру нужно монтировать отдельно, а это портит внешний вид фасада, особенно если это красивое архитектурное здание;
удобство монтажа и стоимость. Благодаря принципиальному техническому различию, в сравнении с иными системами кондиционирования, здесь используется общая фреоновая магистраль, а не раздельно. Этот факт существенно влияет на стоимость и простоту монтажа. Притом расширять систему можно в любое время без ущерба в плане мощности внутренних модулей.

Недостатки использования VRV и VRF кондиционирования:

самый существенный и значимый недостаток – высокая стоимость. Если речь идет о жилой квартире, где имеется всего 3 или 5 комнат, то в данном случае эти блоки использовать нерационально. Другое дело, когда нужно обустроить благоприятный и комфортный микроклимат в многокомнатных домах: гостинице, лечебном центре или на крупной фирме, то здесь использование этих систем более чем оправдано и обосновано.

МСС – что это?

Система мульти сплит отлична от простого сплита способом подключения блоков. Дело в том, что мульти система позволяет одновременно подключать некоторое количество внутренних блоков. Чаще МСС устанавливают в том, случае, если по техническим причинам невозможно поставить сразу несколько простых сплит систем. Также она используется для того, чтобы предотвратить появление каких — либо повреждений на фасаде здания в случае установки несколько наружных блоков.

Некоторые люди по каким-то причинам считают, что МСС стоит гораздо дешевле, чем несколько простых сплитов. Однако, во внешнем блоке МСС установлена дорогая современная автоматика, которая влияет на его стоимость и увеличивает ее в несколько раз, в отличие от простого оборудования. Возрастает и стоимость ее установки, так как увеличивается количество материала на коммуникации и подачу фреона. Соответственно, МСС стоит значительно дороже.

Управление

Управление внутренними блоками может производиться с помощью:

индивидуальных проводных пультов
инфракрасных пультов
централизованного пульта управления, контролирующего режимы работы всех внутренних блоков и состояние системы в целом
персонального компьютера (для VRV системы)

Управление через компьютер

Система вентиляции HRV + система кондиционирования VRV Plus + персональный компьютер = интеллектуальная система управления климатом Hi-VRV. «Умный» дом позволяет через компьютер контролировать состояние работы всех блоков, задавать необходимые климатические параметры, оптимизировать работу системы с помощью таймеров, оптимизировать и подсчитать затраты на электроэнергию, и многое другое.

Фотографии

Смотрите ещё фотографии с объектов:

Бизнес-центр “Красный Октябрь”
Памятник архитектуры нач. XIX века, усадьба Грачева
Торговый центр “Дисконт”
МОУ “Институт инженерной физики”
Пентхаус (ул. Шаболовская)
Городской дом (Знаменский пер.)
Элитный поселок Довиль
Коттедж Симферопольское шоссе
Жилищный комплекс «Суханово-Парк»
Элитная квартира (м.Сокол)
Пентхаус (ул. Шаболовская)

История VRV

Мультизональная система впервые была разработана в 1982 году компанией Daikin. И получила название VRV-системы. VRV- Variable Refrigerant Volume, что в переводе с английского означает «переменный объем хладагента» и отражает особенность системы – изменение расхода хладагента (жидкий или газообразный химический состав в холодильных машинах, способствующий охлаждению – фреон, аммиак), который поступает из наружного блока в межблочный трубопровод к внутренним блокам.

Название VRV – запатентовано, поэтому другие компании используют название VRF (Variable Refrigerant Flow – «переменный расход хладагента»). Некоторые производители выпускают аналогичные кондиционеры под своими названиями. К примеру, Toshiba – MMS, SAMSUNG – DVM, MITSUBISHI – СИТИ МУЛЬТИ и т.д.

Мы – профессиональная инжиниринговая проектно-монтажная компания. На нашем сайте Вы можете получить коммерческое предложение и найти необходимую информацию.

См. далее

Системы кондиционирования
Бытовые и полупромышленные кондиционеры (сплит-системы)
Системы холодоснабжения
Чиллеры и фанкойлы. Холодоснабжение
Крышные кондиционеры

Серии / Мощность

Внутренние блоки

Кассетный. FDT-KXE6F

2,8

3,6

4,5

5,6

7,1

9,0

11,2

14,0

16,0

Кассетный. FDTC-KXE6F

1,5

2,2

2,8

3,6

4,5

5,6

Кассетный. FDTW-KX6

2,8

4,5

5,6

7,1

9,0

11,2

14,0

Кассетный. FDTSA-KXE6F

2,2

2,8

4,5

7,1

3,6

Кассетный. FDTQ-KXE6F

2,2

2,8

3,6

Канальный. FDU-KXE6F

4,5

5,6

7,1

9,0

11,2

14,0

16,0

22,4

28,0

Канальный. FDUM-KXE6F

2,2

2,8

3,6

4,5

5,6

7,1

9,0

11,2

14,0

16,0

Канальный. FDUT-KXE6F

1,5

2,2

2,8

3,6

4,5

5,6

7,1

Канальный. FDUH-KXE6F

2,2

2,8

3,6

Настенный. FDK-KXE6F

2,2

2,8

3,6

4,5

5,6

7,1

Потолочный. FDE-KXE6F

3,6

4,5

5,6

7,1

11,2

14,0

Напольный. FDFW-KXE6F

2,8

4,5

5,6

Напольный. FDFL-KX6

7,1

Напольный. FDFU-KX6

2,8

4,5

5,6

7,1

Канальный. FDUF-KXE6F

9,0

14,0

22,4

28,0

Наружные блоки

Micro KX

11,2

14,0

15,5

Mini KX

22,4

28,0

33,5

KX6	61,5 68,0 123,5 130,0 136,0

KX6-R

22,4

28,0

33,5

40,0

45,0

50,4

56,0

61,5

68,0

73,5

80,0

85,0

90,0

96,0

101,0

106,5

113,0

118,0

123,5

130,0

136,0

Refresh

22,4

28,0

KX-Z	28,0 33,5 40,0 45,0 50,0 56,0 61,5 67,0 73,5 80,0 85,0 90,0 101,0 106,5 113,0 145,0 150,0 156,0 168,0

KXZW	22,4 28,0 33,5 45,0 50,0 56,0 61,5 67,0 73,5 77,5 85,0 90,0 95,0 100,0

KXZXE1 (HI-COP)

22,4

28,0

33,5

45,0

50,0

56,0

61,5

67,0

73,5

80,0

85,0

90,0

95,0

100,0

KXZ Lite

22,4

Вентиляционные установки

SAF

SAF-DX

2,0

2,8

3,6

5,6

6,3

Система управления

VRF система кондиционирования

Дословный перевод VRF (Variable Refrigerant Flow) – «переменный поток хладагента», что означает общую двух- или трехтрубную систему трубопровода.

Двухтрубная VRF система

Одновременная работа всех внутренних блоков либо на отопление, либо на охлаждение. Так же по второй трубе хладагент может подаваться из внешнего блока как в состоянии жидкости (выработка холода), так и в газообразном виде (выработка тепла).

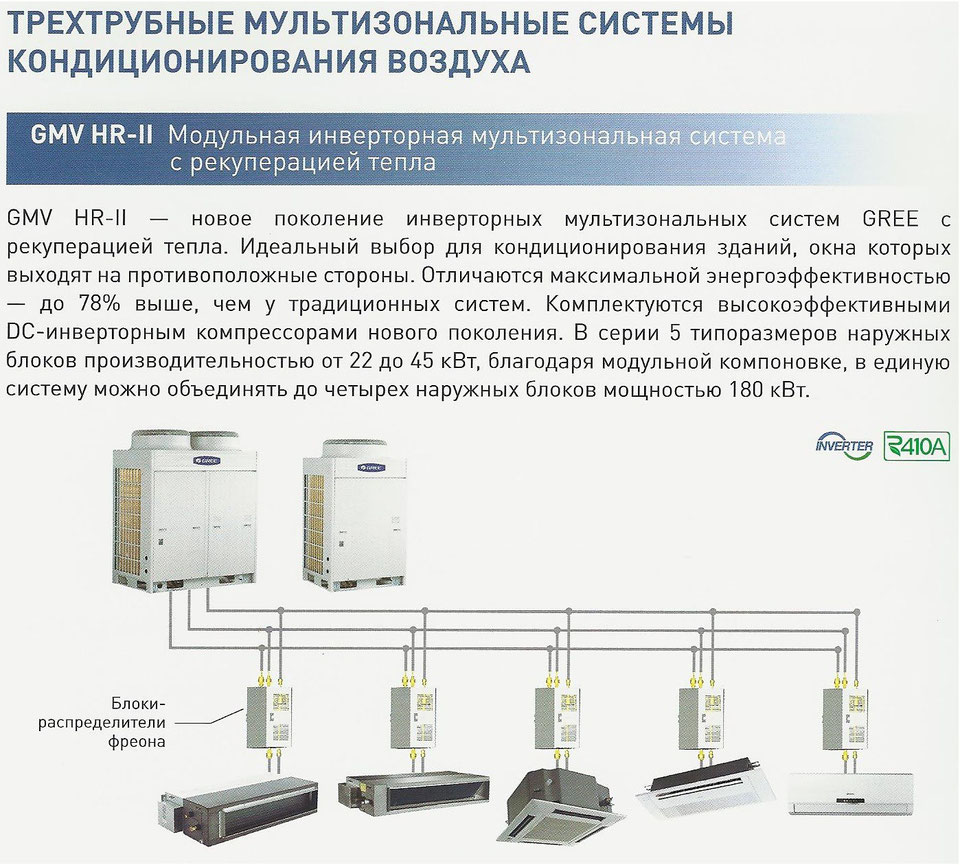

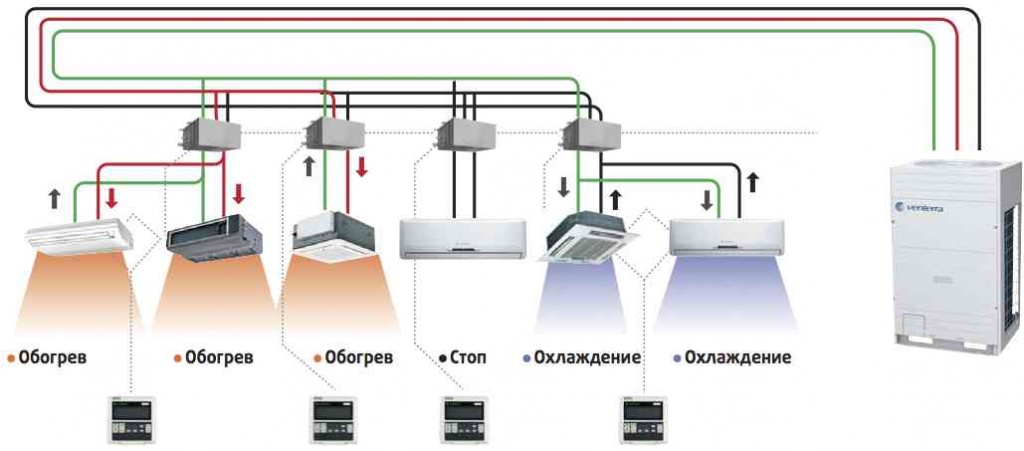

Трехтрубная VRF система

По одной трубе – рабочее вещество поступает от внутренних блоков ко внешнему. Для возврата фреона в трёхтрубных системах к внутренним блокам отведено две трубки, по одной он поступает в виде газа, по другой – в виде жидкости. Поэтому и возможна самостоятельная работа внутренних блоков в разных режимах.Трехтрубная VRF система

Преимущества VRF систем перед обычными сплит-системами:

Протяженность трассы. Компрессор способен прокачать фреон на расстояние до 300 м с перепадом высоты 30-35 м.
Один наружный блок – на несколько внутренних. Главным преимуществом такой конструкции является возможность подключения большого количества внутренних блоков лишь к одному наружному.
Варьируемое количество внутренних блоков. В случае появления новой комнаты в здании можно приобрести дополнительный внутренний блок и, путем подключения через микропроцессор, он будет в одной сети с прочими блоками.
Несколько типов внутренних блоков. В зависимости от специфики конкретного помещения выбирается подходящий тип внутреннего блока – кассетный, канальный, потолочный или настенный. Он будет поддерживать нужный микроклимат в помещении независимо от других.
Большая производительность. Система способна одновременно обогревать и охлаждать воздух в больших помещениях, площадь которых 150-500 м2.
Автоматическое управление. Во внутренних блоках устанавливается терморегулирующий вентиль на электронном управлении, за счет чего обеспечивается подача нужного объема хладагента. Автоматика определяет, какое количество хладагента необходимо подать на конкретный внутренний блок, работающий в индивидуальных температурных условиях, чтобы избежать бесполезного расхода рабочего вещества.
Надежность. Производитель обещает надежную работу системы на 25-30 лет по сравнению с обычными кондиционерами со сроком службы 7 лет.
Возможность качественной диспетчеризации. Всю систему можно запрограммировать, чтобы, например, все кондиционеры начинали свою работу за полчаса до прихода сотрудников на рабочее место или возвращения хозяев домой.
Разнообразие управления. Возможно индивидуальное управление с пульта непосредственно внутренним блоком в помещении или общий централизованный контроль всей системы.
Работа при низкой окружающей температуре. Мультизональная техника способна функционировать в весьма жестких температурных условиях. Допустимое предельное значение температуры – до -50 ˚С, в зависимости от марки и модели оборудования.
Высокое КПД (Коэффициент полезного действия). КПД такой системы значительно выше, чем у простых инверторных кондиционеров, т.к. в обслуживании нуждается только один наружный блок.
Точность регулировки температурного режима до ±0,5 ˚С.
Аварийная безопасность. В случае отключения одного внутреннего блока вся сеть продолжает работу.
Спектр использования мультизональных систем. Высокоэтажные жилые дома, офисы, автосалоны, коттеджи, отели, торговые центры…

Недостатки VRF систем

Высокая цена по сравнению с обычными кондиционерами.
Сложность расчета. Важным фактором является грамотное построение схемы системы вентиляции и кондиционирования. Следует правильно учесть все параметры помещения и уяснения его целей. Просчеты на этих этапах могут привести к нежелательным последствиям: потери электроэнергии, снижение эффективности работы оборудования.
Выбор одной фирмы всех составляющих системы. При всем том, что система весьма интеллектуальная, для нормальной работы желательно, чтобы она полностью производилась одной фирмой, т.к. все части имеют электронные составляющие детали, которые должны согласовываться друг с другом для обеспечения бесперебойной работы.
Опасность утечки хладагента в случае пробоя трубопроводной трассы. Система в этом случае прекратит свое функционирование из-за поломки.
Сложность монтажных и пуско-наладочных работ. Как и любая прочая техника, данное оборудование нуждается в периодическом ТО и плановой проверке. Любой монтаж должен проходить строго сотрудниками сервисного центра, т.к. работа с этим оборудованием является сложной и специфической. Несоблюдение рекомендаций влечет за собой поломку и сбой в целой системе.
Отключение. В случае отказа внешнего блока вся система будет отключена.

Расчет и подбор оборудования VRF-систем

В каталогах компаний, выпускающих системы VRF обычно приводится весь процесс подбора подходящего оборудования. Также у производителей программы расчётов и подбора представлены на официальных сайтах компании. Но режимы функционирования кондиционных установок могут быть различны. Поэтому в известные технологии расчёта возможно вносить изменения.

К задаче расчёта оборудования VRF-системы относится, прежде всего, оценка мощности установки. Далее следует принять решение о том, как должно быть распределено оборудование и его монтаж.

Для расчёта VRF системы необходима документация оборудования, предоставленная производителем. В каталогах приводятся рекомендации.

Процесс подбора VRF осуществляется в точной последовательности действий:

Оценка показателя мощности и холодопроивзодительности оборудования.
На основе полученного результата определяется количество требуемых внутренних модулей.
Рассчитывается длина трассы. По намеченной схеме установки определяется длина до самого дальнего внутреннего модуля системы.
На каждом участке рассчитываются диаметры всех трубопроводов.
Рассчитываются типоразмеры для всех необходимых рефнетов, тройников, коллекторов, которые требуются для монтажа системы.
Принимается решение о том, каким способом будет осуществляться управление установленным климатическим оборудованием.

При подборе системы основной момент – её модель, определяющая схему трубопроводов, установку внутренних модулей внутри помещения.

Диаметры сечений трубопроводов рассчитываются на основании данных таблиц. Они зависят от количества внутренних модулей, которые планируется подсоединить к общей трубе (непосредственно прямо или рефнетами) и их производительности.

После подбора длины, сечений и диаметров труб обычно производится расчёт коллекторов и рефнетов. Для этого требуется учитывать показатели производительности всех внутренних модулей системы, а также диаметров сечения трубопровода, к которому подсоединяются блоки.

Мультизональные VRV и VRF системы кондиционирования

Мультизональная система кондиционирования устроена таким образом, что может создавать подходящий микроклимат не в одной отдельной комнате или квартире, а в нескольких. Например, в многоэтажном здании или офисе. Такие кондиционеры часто устанавливаются:

В служебных зданиях;
На предприятиях;
В офисах;
В гостиницах;
Прочее.

Но стоит отметить, что обогревать или охлаждать все комнаты сразу способна не любая система. Это во многом зависит от конкретного производителя и модели.

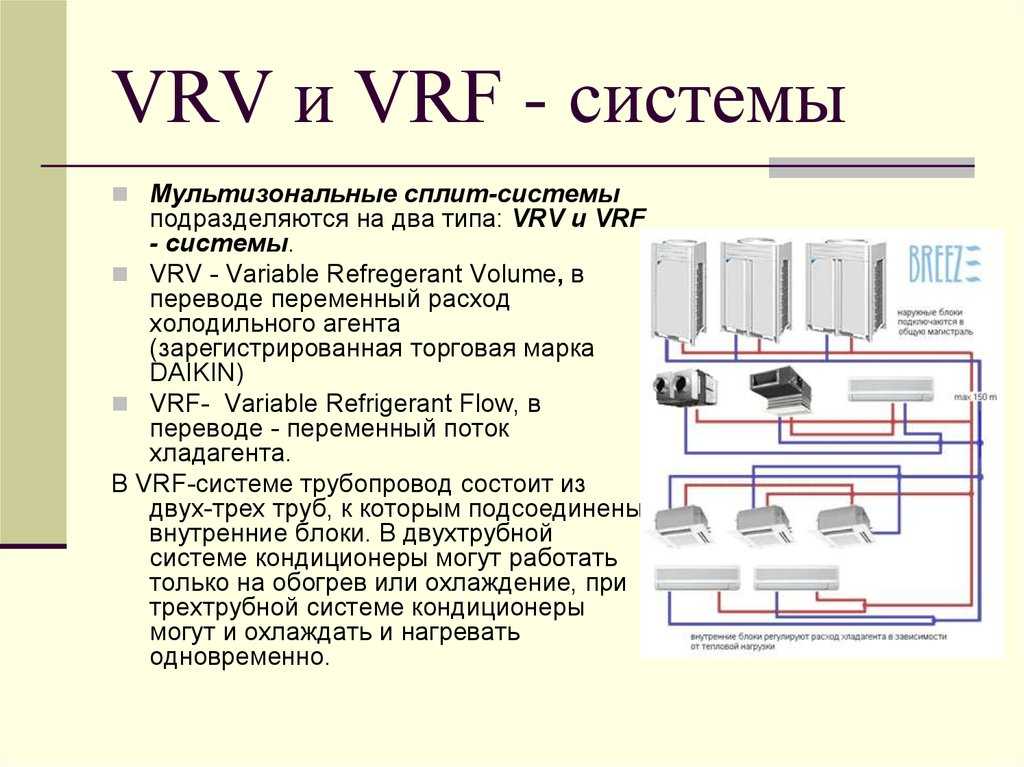

Мультизональные системы бывают двух видов VRV и VRF:

Первая расшифровывается как Variable Refrigerant Volume была разработана в 1982-ом году. Если переводить то получается «переменный объём хладагента».
Расшифровка второй Variable Refrigerant Flow, что в переводе значит «переменный поток хладагента». Смысл примерно такой же, как у первой системы, но проблема в том что первая компания уже зарегистрировала свою аббревиатуру. Соответственно приходится придумывать, что то новое.

Подобные системы предполагают использование трубопроводы общей фреоновой магистрали. Это может быть и трехтрубная система кондиционирования. Внутренние блоки оснащаются специальным теплорегулирующим вентилем. Его основное назначение заключается в контроле количества хладогена, которое поступает из трубопровода с учетом необходимой нагрузки. Именно поэтому данные системы отличаются такой точностью и эффективностью с точки зрения поддержания нужной температуры. В особенности если сравнивать их с классическими системами, в которых при регулировке могут возникнуть различные тепловые перепада, вызывая дискомфорт людей в помещении.

Что такое VRV система кондиционирования

Многие не знают, как выглядят различные системы, поэтому выбирая, часто спрашивают о vrv кондиционировании, что это. По своему принципу установки VRV система очень схожа со всеми привычными сплит системами.

Здесь так же, как и в обычном оборудовании, работа системы основана на процессе циркуляции хладагента в компрессорно-конденсаторном блоке (ККБ). Отличие у VRV кондиционеров все-таки есть. У них может быть несколько внутренних блоков. В большинстве случаев в качестве блоков выступают специальные потолочные решетки, подключенные к магистралям. Во внешнем блоке сразу несколько испарителей приходится на один конденсатор.

Оборудование VRV системы довольно мощное, поглощающее за один час работы десяток киловатт энергии. От вентилятора выделяется большой поток тепла. Звук работающего кондиционера мультизонального типа превосходит в несколько раз по количеству дБ самое мощное домашнее оборудование. Именно поэтому внешний блок системы VRV часто устанавливают минимум в 10-ти метрах от здания.

У устройства мультизонального климатического оборудования есть несколько вариаций. Они часто связаны с типом внутреннего блока. Сам блок может быть:

Кассетным;
Напольным;
Навесным и т. д.

Выбирая, какой вариант больше всего подойдет под то или иное помещение, обычно руководствуются пространством под кондиционер. Спросом пользуются системы с кассетным внутренним блоком. Пространства такой занимает не много, потому как выполнен в виде «заглушки». Но, несмотря на это, механизм его все равно объемен. Например, хладагент с магистралью как паутина раскинуты по всему зданию или этажу.

Что такое VRF система кондиционирования

VRF системы кондиционирования являются универсальными комплексами для работы в помещениях с огромной площадью. Особенность таких систем в том, что они способны одновременно работать и на охлаждение, и на нагрев воздуха. Средняя система такого типа способна работать в помещении объемом от 150 до 500 м2.

Система по средней рыночной цене без дополнительных вентиляционных блоков не может обеспечить все климатические параметры. Именно поэтому в большинстве случаев такие сложные системы часто приобретаются для комплексного решения одного, но глобального вопроса.

Система кондиционирования vrv является действительно мультизональной системой. Только большего размаха. Ведь она способна в каждом отдельном помещении целого здания организовать индивидуальные зоны температур.

Система автоматически перераспределяет температурные нагрузки, что позволяет комфортно чувствовать себя в каждом отдельном помещении независимо от того, находится ли комната на солнечной стороне здания. Кроме того, такой способ регулирования температурного баланса способно сэкономить потребление электроэнергии.

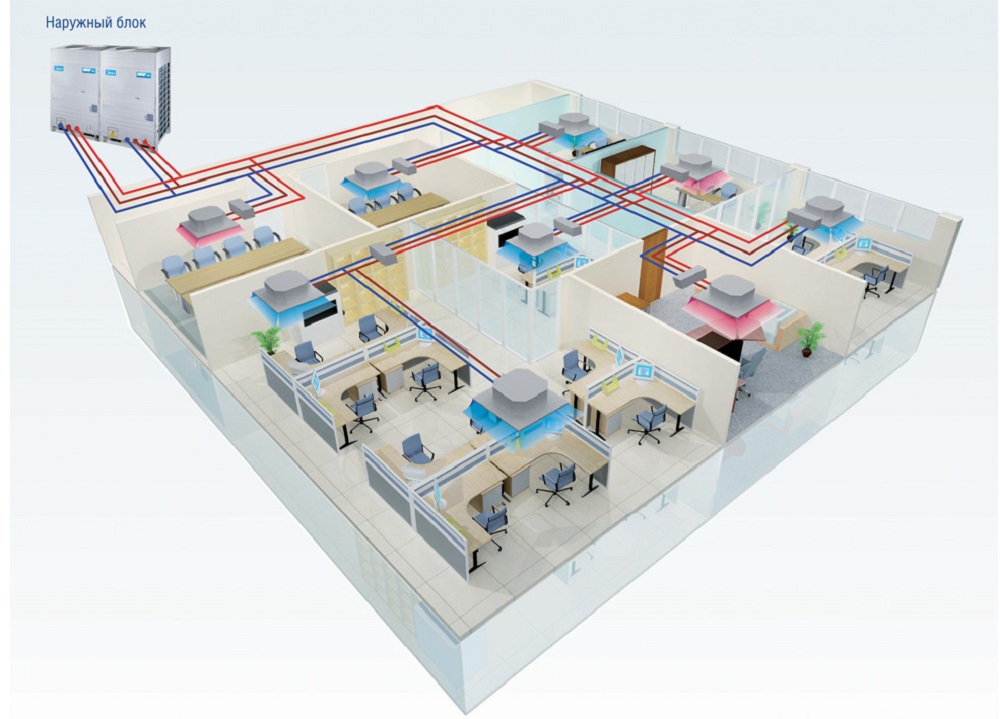

Схема мультизональной системы VRF

Этот комплекс климатического оборудования включает в себя целый ряд устройств. Основным из них можно назвать наружный блок. Выше говорилось о том, что он соединяется специальными трубами с внутренними блоками (для отдельных помещений).

Наружный блок содержит такие элементы, как:

вентилятор;
электрический двигатель для вентилятора;
компрессионные детали;
теплообменник для конденсатора;
специальные порты, к которым подключаются трубы, соединяющие между собой наружный и множество внутренних блоков с циркулирующим охладителем;
автоматические элементы для наружного модуля системы.

Все перечисленные составные комплектующие наружного блока находятся внутри специального корпуса. Снаружи такое устройство оснащено специальной решёткой, которая прикрывает вентилятор, защищая его.

Работа мультизональных комплексов климатического оборудования осуществляется соответственно физическим свойствам фреона, являющегося хладагентом. Фреон поэтапно меняет своё состояние: из жидкости превращается в пар. Во время этой трансформации происходит поглощение тепла из воздуха в комнате, в результате чего температура в помещении понижается.

Если пошагово прокомментировать данный процесс, то это происходит в следующей последовательности:

Фреон в газообразном виде направляется из внутренних блоков в наружный, в его компрессоры.
Начинается сжатие газообразного фреона. Температура его значительно поднимается и может достигнуть +80…+100°С.
Следующий этап – фреон переходит в конденсатор (в его теплообменное устройство). Там имеется сильный вентилятор, который охлаждает его. Температура опускается до +10…+15°С. И агрегатное состояние его переходит из газообразного в жидкое.
В такой форме он начитает продвигаться по магистральным трубам по направлению к внутренним блокам. Оказавшись в испарителе, быстро нагревается до кипения, вновь переходя в газообразное состояние. В таком «виде» он опять приходит к наружному модулю. А из внутренних модулей системы мультизонального конденсирования в помещения устремляются потоки холодного воздуха.

Такая схема функционирования аналогична той, что осуществляется в традиционных климатических системах. Сам принцип остаётся тем же, разница заключается лишь в том, что в отдельных помещениях возможно задавать различные показатели как температуры, так и влажности, очистки и т. д.

Они могут не только значительно отличаться от тех, что заданы в соседнем помещении и даже более того, оказаться противоположными, т. е. в одной из комнат установлен режим обогрева, а в другой – значительного охлаждения воздуха (например, в помещениях для хранения продуктов, медикаментов и т. д.).

Мультизональные системы кондиционирования LG

Представлена сериями данного оборудования Multi V. Последнее поколение мультизональных устройств LG Multi V 5 отличается от предыдущих аналогов инновационными разработками, к которым относятся:

Опция одновременного контроля показателей влажности, температуры наружного и внутреннего воздуха. Позволяет настроить оптимально комфортную микроклиматическую среду.
Более высокая производительная мощность наружной установки (Large Capacity) без значительного изменения габаритов, массы блока. Отличается биометрической структурой вентилятора, четырехсторонним конденсатором, повышенной мощностью компрессорного механизма.
Инверторный компрессор пятого поколения (UltimateInverter). Повышенная производительность по сравнению с предшественником, наличие опции «Умный контроль масла», подшипники привода из полиэфиркетона, используемого в авиадвигателях.

Опция «Непрерывный нагрев». Позволяет обогревать помещения даже при включенной функции разморозки теплообменника. Увеличено общее рабочее время системы при снижении энергозатрат на 7%.
Усовершенствованное программное обеспечение LAST Revit, предназначенное для эффективного проектирования охлаждающих климат-систем LG.

Что такое мультизональные системы кондиционирования

Установка мультизональных систем

Особенности монтажа мультизональных систем

Рекомендации

Конструкция мультизональной системы

Преимущества и недостатки использования данного оборудования

МСС – что это?

Управление

Фотографии

История VRV

Серии / Мощность
