Мигает светодиодная лампа во включенном состоянии
Зачастую бывает так, что мерцает светодиодная лампа во время работы. В данном случае существует 2 причины. Именно поэтому можно быстро ее найти и устранить.
К причинам неисправности относят:
- низкое напряжение в сети;
- использование в работе некачественного блока питания.
Как показывает практика, все виды светодиодных ламп отличаются высоким уровнем чувствительности к низкому напряжению. Если приборы будут качественные, то блок питания будет обеспечивать стабильную работу без каких-либо мерцаний.
Светодиодный светильник моргает из-за низкого напряжения в сети
Если светодиодный осветительный прибор начинает моргать в включенном состоянии, то это может свидетельствовать о том, что напряжение электрической сети довольно низкое и его не хватает для нормального функционирования прибора. Как правило, с данной проблемой преимущественно сталкиваются жители в сельской местности, городские встречаются с данным явлением гораздо реже.
В таких ситуациях рекомендуется приобретать оборудование исключительно высокого качества, которое может осуществлять работу при варьировании напряжения от 180В до 250В
Особенно это важно, когда проблема наблюдается постоянно. Когда напряжения для нормальной работы все также недостаточно либо наблюдаются перепады, стоит приобрести и установить стабилизатор
Светодиодный светильник мигает из-за некачественного блока питания
В быту можно встретиться с большим количеством проблем, при этом осветительные приборы исключением не являются. Лампочкам свойственно в процессе эксплуатации выходить из строя, перегорать, при этом встречаются случаи, когда они начинают себя вести совершенно не так, как нужно – появляется мерцание
Если мигает светодиодная лампочка во включенном состоянии, то стоит обратить внимание на блок питания. Зачастую бывает так, что прибор вышел из строя, так как изначально он был низкого качества
При этом рекомендуется учитывать, что мощности блока питания бывает недостаточно для нормального функционирования осветительных приборов. В результате этого светодиодные лампы начинают моргать.
Что делать, если светодиодная лампа мигает после включения
Когда замечено, что мерцают светодиодные лампы во включенном состоянии, необходимо незамедлительно найти причину неисправности и устранить ее как можно быстрее. Кроме этого, для предотвращения подобных проблем в будущем рекомендуется дополнительно устанавливать стабилизатор, благодаря которому будут достигнуты требуемые параметры тока.
Если уровень напряжений нормальный, а неисправность кроется в блоке питания, то при необходимости его можно модернизировать самостоятельно в домашних условиях либо заменить на более качественный. Если выбран первый вариант, то потребуется найти сглаживающий конденсатор и заменить его моделью с большим уровнем мощности.
Почему моргают светодиодные лампочки – как найти причину
Существует большое количество проблем, из-за которых моргает светодиод в осветительном устройстве. Как правило, рекомендуется найти проблему как можно быстрее и устранить ее
Важно понимать, что если неисправность кроется в электрической проводке, то это может быть опасно для здоровья домочадцев
Начинать поиски стоит с проверки правильного подключения фазового провода – он обязательно должен быть подключен к контакту выключателя. Если обнаружено, что ток поступает в лампу подсветки, то это и будет причиной мерцаний.
Если мерцание устройства освещения наблюдается во включенном состоянии, то стоит искать проблему в ненадлежащем качестве блока питания. Если все показатели в норме, то стоит заменить аналогом высокого качества.
Виды мерцания светодиодных светильников
Моргать светодиодный светильник может в выключенном состоянии и включенном. На сегодняшний день можно выделить 2 типа мерцания у осветительных элементов:
- низкочастотные – до 50 Гц;
- высокочастотные – от 50 Гц.
Если рассматривать причины мерцаний, то их можно условно разделить на несколько категорий:
- постоянный перепад электричества;
- низкое напряжение, в результате чего источник освещения не может функционировать полноценно;
- неисправность используемых элементов.
Как показывает практика, необходимо незамедлительно найти неисправность и полноценно устранить ее.
Выключатель с подсветкой
В большинстве современных выключателей зачастую встречается неоновая или светодиодная подсветка с резистором, которая служит в качестве индикатора для нахождения выключателя в выключенном состоянии в ночное время. Они конечно помогают находить выключатель в темноте, однако в комплексе с тем негативно влияют на запуск лампочки со светодиодами, тем самым уменьшая срок ее службы на 20–30 %.
Дело в том, что при применении выключателя с подсветкой, по факту получается такая электрическая схема как показано на рисунке ниже. В силу того, что светодиодная лампа имеет на входе диодный мост с конденсатором, то через цепочку подсветки будет течь ток, постепенно заряжающий этот входной конденсатор. Зарядившись в достаточной мере для запуска работы драйвера, конденсатор отдает накопленную энергию далее в драйвер лампы, запуская её свечение. Практически сразу свечение прекращается, так как заряд накапливается небольшой, по причине незначительности тока подсветки выключателя. Затем вновь повторяется процесс зарядки входного конденсатора. Визуально этот повторяющийся процесс и выглядит как мигание.
Помимо мерцания, этот негативный фактор значительно сокращает срок службы лампочки, поскольку ни электролитический конденсатор, ни драйвер не рассчитан на подобную эксплуатацию (за исключением случаев применения специально разработанных для этой цели источников света).
Как устранить
Справиться с проблемой можно 4 различными методами:
- Использовать светодиодную лампу с защитой от мерцания;
- Установить дополнительную защиту на лампу, так называемое устройство защиты от самопроизвольного включения;
- Удалить (отключить) светодиодный индикатор выключателя;
- Установить шунтирующее сопротивление (в качестве него может выступать лампа накаливания).
Если 1-й и 2-ой способы не требуют дополнительных комментариев, то 3-й и 4-й необходимо рассмотреть более подробно.
Удаление светодиодного (неонового) индикатора
В зависимости от конструкции, чтоб избавится от моргания светодиодных лампочек необходимо:
- Отключить автоматический выключатель, который питает цепи освещения;
- Проверить отсутствие напряжения;
- Достать механизм выключателя;
- Удалить индикатор путем отключения его кончиков от цепей освещения;
- Установить его на место и проверить работоспособность светодиодной лампы во включенном состоянии.
Также бывают ситуации, при которых конструкция выключателя не позволяет удалить индикатор. В таких случаях Вам поможет следующий метод.

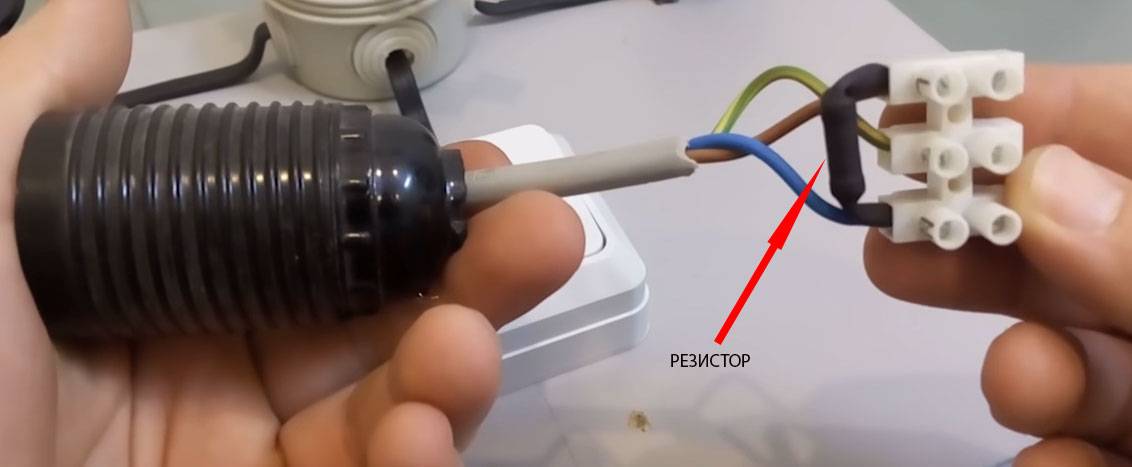

Установка дополнительного сопротивления (шунтирующего резистора)
Если лампа мигает даже после того, как Вы убрали ин6дикатор, тогда Вам нужно впаять шунтирующее сопротивление.
Шунт (шунтирующее сопротивление) — это мощный резистор, который гасит возникающую разность потенциалов (напряжения) на выводах светодиодной лампы. Когда выключатель отключенный.
В большинству случаев его характеристики следующие: мощность — 2 Вт , сопротивление — 50 Ом.
Также к недостаткам данного метода можно отнести выделения большего количества тепла на сопротивлении, в результате чего при отключенном выключателе возникает возможность возгорания. Для этого шунт необходимо либо дополнительно защищать термоусадкой и устанавливать его в распределительной коробке из огнеустойчивого материала или же монтировать параллельно светодиодной лампе в патроне лампы.
Применение лампы накаливания в качестве шунта
Если лампа моргает после выключения, то еще одним наиболее простым способом устранения данной неполадки можно назвать установку самой обычной лампы накаливания в свободное гнездо светильника или люстры.
В данном случае нить лампы накаливания служит в качестве шунта, в результате чего светильник перестает мигать. Для этих целей идеально подойдет маломощная лампа накаливания на 25–40 Вт.
Однако этот вариант довольно редко встречается, поскольку при включении освещения подобные лампы потребляют довольно много электроэнергии, что никак не сочетается с применяемыми светодиодными лампами.
Как увидеть мерцание
Для определения коэффициента пульсации проводятся испытания на специальном оборудовании. Но увидеть «моргание» (определить некачественную продукцию) можно и простыми способами.
Например, наведя камеру мобильного телефона на led лампочку во время работы. Чем больше «моргание», тем выше коэффициент пульсации. А если вы сделаете снимок без вспышки, то пульсация обнаружится в виде темных полос.
Если под рукой нет фотокамеры, используйте обычный карандаш или ручку. Возьмите его за один конец, и, наведя его на лампочку, быстро поводите им, как лопастями вентилятора. «Несколько» видимых карандашей вместо одного говорят о том, что у лампы плохой коэффициент пульсаций.
Что делать когда обнаружена лампа низкого качества? Правильное решение — заменить на качественную с хорошим коэффициентом пульсации. Альтернативное — использовать ее в помещении с минимальным присутствием людей: коридоры, ванная комната и т.д.
Высокочастотное мерцание светодиодной лампы
Более основательная проблема – мерцание светодиодных ламп во включенном состоянии с частотой 100 Гц (сто раз в секунду). Наши органы зрения не распознают подобную пульсацию, но мозг способен легко воспринимать колебания с максимальной частотой до трёхсот раз в секунду.
Такой свет, установленный в коридоре или ванной комнате, не вызовет проблем. А вот чтение или выполнение точных работ при таком освещении будет вызывать повышенную утомляемость вплоть до головной боли.
Как распознать такую пульсацию, если глаз её не видит? Возьмите шариковую ручку либо простой карандаш и быстро поразмахивайте им перед лампочкой. Если карандаш при быстром движении будет «распадаться» на отдельные фрагменты – пульсация имеется.
Другой способ установления подобной пульсации – взглянуть на лампу через встроенную камеру мобильного телефона.
Наличие темных полос подтверждает высокочастотную пульсацию.
Ремонт led-лампы: как ее разобрать и проверить

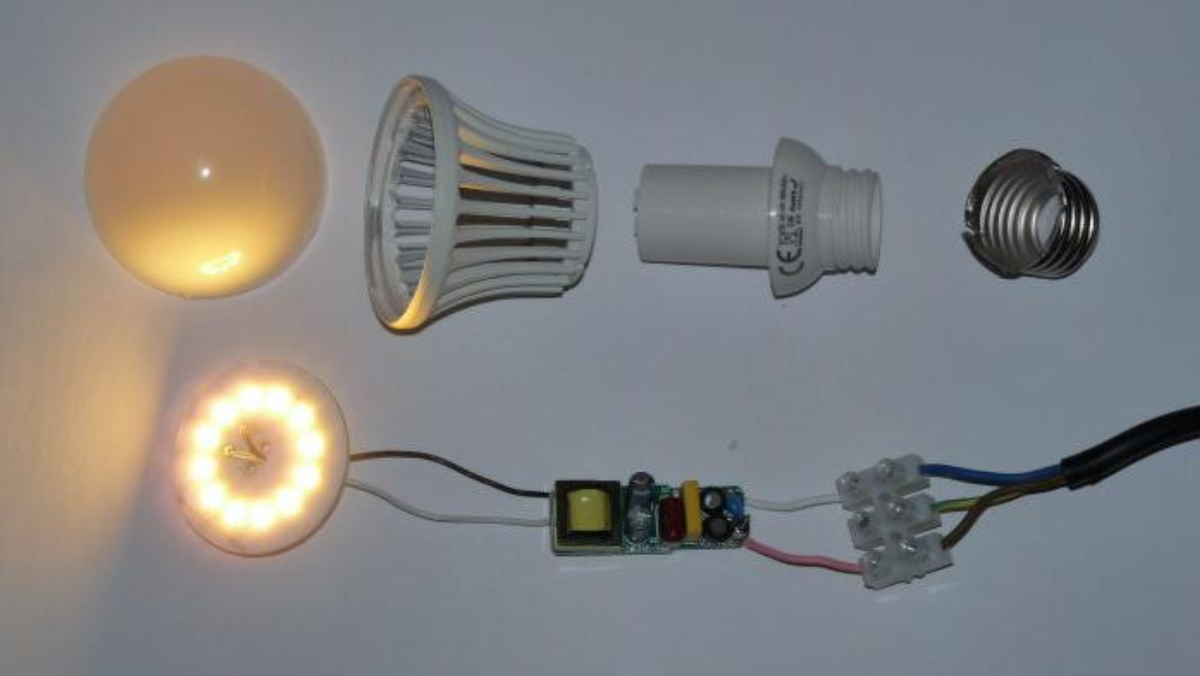

Разобранный источник света.
Из вышесказанного понятно, какое значение имеет качество при покупке светодиодного источника света. Если вы не уверены в качестве своей лампы или она уже сломалась, то попробуйте ее разобрать, проверить и отремонтировать.
Конструкция LED-лампы.
Для разборки понадобятся шило, шприц с иголкой и растворитель. Растворитель необходим для удаления герметика, который крепит рассеиватель к корпусу
По кромке рассеивателя надо осторожно провести шилом. А из шприца потихоньку вливать туда растворитель
Выждать 3-5 минут. Затем следует покрутить рассеиватель и снять его. Если рассеиватель не приклеен, то достаточно его аккуратно провернуть и снять.
После разборки внимательно осмотрите светодиод. Если увидите на каких-то из них черные точки, значит, он сгорел. Его можно выпаять и заменить на исправный. Как это сделать рассмотрим ниже.
Если с диодами все в порядке, то обращаем внимание на драйвер. Часто испорченные конденсаторы видно визуально – они лопаются или вздуваются
В ином случае для поверки работоспособности элементов схемы нужно их выпаять. Не стоит выпаивать все элементы сразу. Удобнее это делать по одному, чтобы избежать путаницы. При этом номинальное значение сопротивлений указывается на самой плате, а емкость конденсаторов – на корпусе детали.
Выпаянные элементы необходимо прозвонить мультиметром. Если есть отклонения от номиналов, значит, деталь подлежит замене. Радиоэлементы также подлежат замене – новые детали аккуратно впаиваются на место сгоревших.
Как паять светодиоды.
Удобнее всего это делать при наличии паяльной станции или фена. Но можно и паяльником, просто это потребует больших навыков поверхностного монтажа.
Итак, сгоревший элемент можно прогреть и удалить двойным жалом паяльной станции. Или прогреть феном и снять пинцетом. В случае использования простого паяльника нужно слегка его усовершенствовать. Накрутите медный провод диаметром 1-2 мм на жало. Концы проволоки заточите и залудите.
Модернизированный паяльник для пайки диодов.
После этого зачищаете контакты от остатков старого припоя. Затем наносите специальную паяльную пасту. После этого на это место располагается новый светодиод. Главное – монтировать LED-элемент с аналогичными характеристиками и соблюсти полярность. Прогреваете новый диод феном и прижимаете пинцетом.
При использовании паяльника после зачистки контактов стоит нанести на них флюс и паять новый элемент. Все – элемент припаян! Осталось проверить работоспособность источника света и пользоваться им дальше.
Метод №1. Изменение ёмкости конденсатора
Светодиоды питаются постоянным током. Простой блок питания светодиодной лампы выпрямляет пульсирующий сигнал электролитическим конденсатором С.
Он сглаживает пульсации, поступающие на него с выпрямительного моста после делителя напряжения либо входного трансформатора.
При увеличении ёмкости выравнивающего конденсатора возможность сглаживания пульсаций качества питающего светодиоды тока повышается.
Чтобы достичь этого, необходимо:
- параллельно емкости С подключить второй конденсатор С1 ;
- или произвести замену конденсатора С на другой, с большей ёмкостью.
Все действия следует производить с учётом ограниченных параметров цоколя лампы. Габаритные конденсаторы туда просо не поместятся.
Вариант вывода дополнительного конденсатора из цоколя отдельным модулем допустим, но насколько это будет эффективно и удобно при использовании — большой вопрос.
Примечание Дополнительный электролит С1 и добавочное сопротивление R1 выделены пунктиром и другим цветом.
Низкочастотное мигание
Переменное напряжение в сети изменяет свою амплитуду в форме синусоиды с частотой 50 раз в секунду. При прохождении через светодиод лишь положительная или отрицательная полуволна буду порождать свечение матрицы.
Если моргает светодиодная лампа, возможно производитель «сильно» сэкономил на блоке питания. В самых бюджетных моделях иногда используют одномостовой (однополупериодный) выпрямитель, который преобразует переменное напряжение в требуемое постоянное.
После диодного моста часть колебаний противоположной фазы срезается, а для уменьшения пульсации в электрическую цепь включают конденсатор. При такой схеме мы отчётливо видим пульсацию света с частотой двадцать пять раз в секунду.
Если мигает светодиодный светильник во включенном состоянии и после установки в схему питания нормального выпрямительного моста, проблема в сглаживающем конденсаторе.
На максимуме амплитуды он накапливает заряд, на минимуме возвращает в нагрузку. Средняя амплитуда выходного напряжения уменьшается, но пульсация становится существенно меньше. При недостаточной вместимости его ресурса не хватает, чтобы подпитывать светодиоды, яркость которых изменяется с каждой полуволной. По санитарным нормам пульсация светового потока не должно превышать 10% от номинальной интенсивности.
Как избавиться от мигания светодиодных ламп в этих случаях?
Сделать освещение без пульсаций поможет перепайка диодного выпрямительного моста и конденсатора большей ёмкости.
Третья причина, при которой может пульсировать свет даже в самых качественных лампах – перепады напряжения в самой сети. Эффективное сетевое напряжение 310В (номинальное 220В). Нередко, особенно в вечернее время, когда жильцы включают мощную нагрузку, напряжение может проседать до 190-180 В, что приводит к миганию источников света.
Причины моргания
Какой бы ни была схема драйвера, в ней имеется конденсатор (здесь С4), подключенный плюсом к аноду диодной цепочки. Все схемы предназначены для управления напряжением на этом конденсаторе при включении источника света. При отключённом же от сети LED светильнике, напряжения на обкладках С4 достаточно для излучения светодиодов на короткое время, то есть моргания. Продолжительность импульса и частота вспышки зависит от емкости конденсатора и мощности помех.
Причин подзарядки емкости конденсатора может быть несколько:
- источник света низкого качества;
- неправильно подключен выключатель;
- в одном лотке силовые кабеля и провода освещения;
- искрение в патроне и сети;
- используется выключатель с индикацией.
Рассмотрим каждый пункт подробнее.
Некачественные комплектующие
Бюджетные лампы часто имеют простейший драйвер из полупроводникового моста и индукционно-емкостного фильтра, без обратных связей для стабилизации рабочего тока. Конденсатор, включенный параллельно светодиодам, не имеет разгрузочного сопротивления.
Такой источник света будет моргать и мигать в выключенном и включенном состоянии, а затем быстро выйдет из строя. Применение качественных источников света, от известных производителей, решит проблему мигания светодиодного светильника в выключенном состоянии.
Правильность подключения к сети выключателя
Причиной мигания светодиодной лампы, когда свет выключен, может быть некачественный электромонтаж. Например, в случае, когда выключатель размыкает не фазный проводник, а нулевой.
Неправильное соединение выключателя
Появление в проводах утечек тока из-за плохой изоляции приведет к появлению микротоков.
В случае применения лампы накаливания, утечка в проводах до выключателя S1не вызовет свечение. Если же ее заменить на LED светильник, то конденсатор С4 в нем начнет заряжаться. По достижении напряжения пробоя PN переходов кристалла С4 разряжается через светодиоды. Источник света моргнет и цикл начнется снова.
Расположенная рядом проводка
Также нужно проверить кабельную трассу. Провода светильника, расположенные рядом с мощными кабелями работающих силовых агрегатов переменного тока, станут своеобразной антенной, и через электромагнитное поле будут получать ток, достаточный для зарядки конденсатора С4 и повторения цикла моргания.
Мощные источники электромагнитного излучения, например, радиостанции, вышки мобильной связи способны наводить достаточные помехи для появления тока, который будет заряжать конденсатор драйвера даже при отключенном напряжении.
Плохой контакт в патроне или разъёме
Плохой контакт в патроне, клеммнике или разъёме при включенном электропитании разрывает цепь питания или снижает поступающее напряжение. Это приводит к мерцанию светильника.
При отключенном освещении, электрические токи, вызванные всеми видами помех, проходят через плохой контакт. Он еще сильнее затягивает время заряда конденсатора. Вспышки светодиодов будут реже, но совсем не прекратятся.
Подключение через выключатель с подсветкой
Моргание светодиодной лампы при выключенном электропитании может возникнуть после установки ее на место лампы накаливания. Оно чаще всего связано с использованием выключателя с индикацией. В качестве подсветки используются светодиодные или неоновые источники света.
Схема работы простого драйвера с подсвеченным выключателем
Лампа HL1 при разомкнутом выключателе потребляет электрический ток для подсветки. Для источника света с нитью накаливания микроток недостаточен, чтобы он светил. Этот ток после выпрямителя заряжает конденсатор С. Тот, накопив достаточный для зажигания светодиодов заряд, разряжается. Источник света, при практически выключенном питании, моргнет.
Похожая ситуация с короткими вспышками LED ламп возникает с датчиками движения, фото-датчиками, фото-реле, а также другими устройствами сигнализации и автоматики, цепь питания которых включена аналогично. Многие из них разработаны для работы с лампами накаливания. При внедрении светодиодных светильников схемы питания должны быть отделены от цепей освещения.
Что делать при неисправной электропроводке
Если проводку давно не меняли, то при включении бытовой техники свет начинает мигать, а то и убрать пробки
Если после всех возможных манипуляций с выключателем и лампочками свет продолжает мерцать, то, скорее всего, в вашем доме была проведена некачественная электропроводка. Убедиться в этом поможет визуальный осмотр распределительного щита, особенно линии электропроводки, питающей светильники
Важно тщательно проверить контактные соединения в распределительной коробке. Обычно такие проблемы возникают из-за нарушения целостности проводников или при использовании алюминиевой проводки, имеющей малое сопротивление и сопротивление
Решение в этом случае одно – замена поврежденного участка или всей проводки в квартире.
Службы, предоставляющие и обслуживающие дом, должны нести ответственность за качество и надежность предоставляемых услуг, а также за удержание напряжения в допустимых пределах. В домашних условиях оптимальный диапазон находится в пределах 210-230 В.
Однако не всегда нестабильное напряжение является следствием некачественных услуг. Источником проблемы могут быть обитатели дома, в котором имеется большое количество мощной бытовой техники. Также перепады наблюдаются при пуске устройств, оснащенных электродвигателями. При резервном копировании и запуске происходит проседание сети.
Почему мерцают светодиодные лампы во включенном состоянии?
Наиболее вероятная причина – сравнительно невысокое качество непосредственно самой светодиодной матрицы. Даже у «классической» схемы питания пульсация выходного напряжения неотвратимо. У качественных светодиодов в определённом диапазоне напряжений насыщенность свечения практически одинакова, благодаря чему ликвидируется любая пульсация.
При «проблемных» матрицах даже падение напряжения на 0,5В уже порождает различимое изменение яркости. В ряде эпизодов сложившуюся ситуацию может немного улучшить увеличение вместимости конденсатора, но всё же не рекомендуется устанавливать подобный свет в жилых комнатах.
При обнаружении мигания светодиодной лампы не стоит пускать всё на самотёк. В худшем случае со временем это может вызвать проблемы со зрением. Если есть возможность, лучше сразу вернуть лампочку продавцу. При невозможности этого, не пожалейте времени и устраните все недостатки.
Причины мерцания лампочек и способы устранения неполадок
Так почему мигает лампа, на которую производители дают минимум пять лет гарантии? Начинаем анализ проблем с качества сборки, ведь в большинстве случаев допущен брак или использован низкосортный материал при сборке, и на основании этих причин в лампе накапливается заряд, который вызывает мерцание светодиодов даже в выключенном виде. Проверить некачественную лампочку просто – путем замены ее на другую и наблюдением за ее состоянием. Если мигает и новая светодиодная лампа, то вопрос «почему моргает лампа?» стоит задавать опытному электрику.
Довольно распространенной причиной, может являться неправильное подключение LED к сети выключателя. Правильно подключать провод от фазы на выключатель. Если сделать это напрямую, то в 80% случаев, лампочка будет моргать при выключенном свете. Эту проблему устраняют самостоятельно, с помощью обыкновенного тестера, который проверяет электрическое питание в цепи. Для правильной работы требуется переустановка проводки так, чтобы фаза оказалась на включение света, соответственно выключение будет разрывать фазу.
Третьей причиной, почему мигает лампочка, может стать неисправленная проводка где-то рядом. В районе установки светильников возникает поле с устойчивым зарядом, которое мешает правильной работе светодиодов при включении или выключении. Для решения этой большой проблемы придется провести небольшую работу по выявлению некорректно работающего участка электропроводки посредством поэтапного выключения участков в распределительной коробке. В конечном итоге вы обнаружите «больной» участок питания в квартире, из-за которого моргает светодиодная лампа. Ситуация будет полностью решена, когда вы замените этот участок электропроводки.
Четвертая ситуация довольна банальна — плохой контакт при установке светодиодной лампы в патрон светильника, или в разъеме. Чтобы устранить обычные утечки электричества, которые способствуют мерцанию лампы во включенном виде, поможет простая зачистка контактов лампы.
С серьезными причинами, по которым мигает светодиодная лампа, можно столкнуться, когда у светильника выключатель с подсветкой. Мерцание вызвано постоянным минимальным током в выключателе. Также, LED может мигать благодаря заряду конденсатора – если он полный, происходит активация процесса краткосрочного частичного включения диодов. Для регулирования подобных скачков и используется конденсатор драйвера
Примите во внимание, что похожая проблема может являться причиной вспышек света также в люминесцентных лампочках, как в отключенном, так и во включенном виде. Способ решения – установка резистора
Резистор или остановит заряд конденсатора драйвера, или притормозит его полную зарядку. Не стоит расслабляться – резистор находится постоянно во включенном состоянии, что сокращает статью экономии.
Еще одним методом борьбы с мигающими или мерцающими лампочками, является установка дополнительного конденсатора, как сопротивления. Схема проста — устанавливается ёмкость определенных параметров перед патроном или в распределительную коробку. В случаях, когда к выключателю подходят два провода – фазный и нулевой, ремонт становится проще простого. Подсветка подключается к обоим проводам, это способствует отсутствию всевозможных пульсаций тока в сети.
Еще одним способом и самым редким, является установка дополнительного, точнее проходного выключателя.
Последним способом можно считать полную дисквалификацию лампочки из подсветки выключателя путем выкусывания дополнительными инструментами.
Не редкое явление, когда лампочка моргает при включенном свете. Часто это возникает из-за бракованной матрицы. Такие лампочки будут мигать при включенном свете даже если напряжение изменится всего половину ватта.
Еще одной причиной, почему начинает мигать светодиод в осветительном приборе – помехи в сети. Главный «зачинщик» помех — электрические приборы высокого потребления мощности. Чтобы избежать подобных пульсаций, выбирайте качественный источник света с питанием 180-250 ватт.
