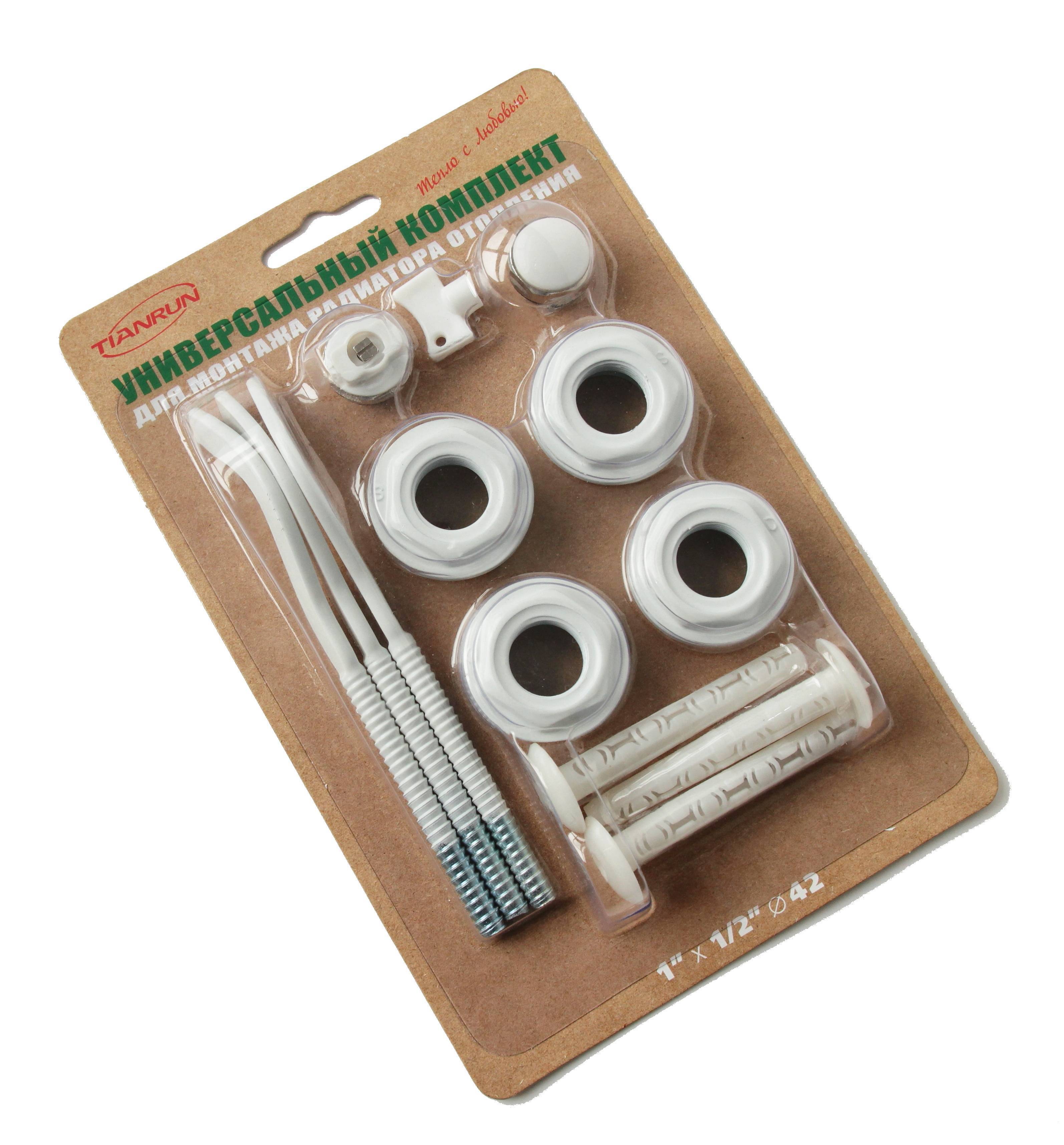

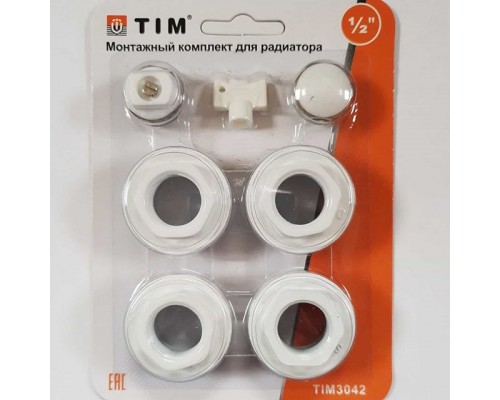

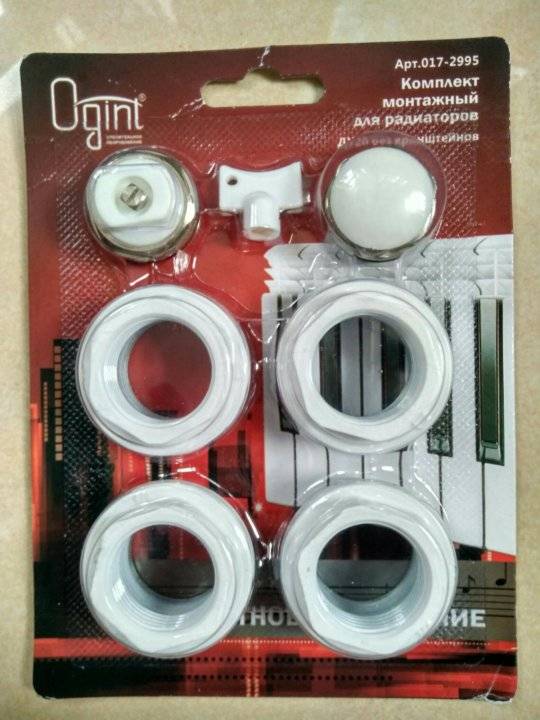

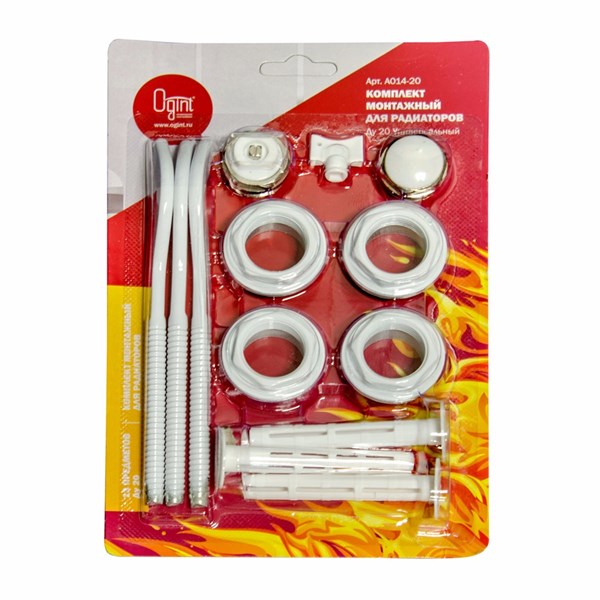

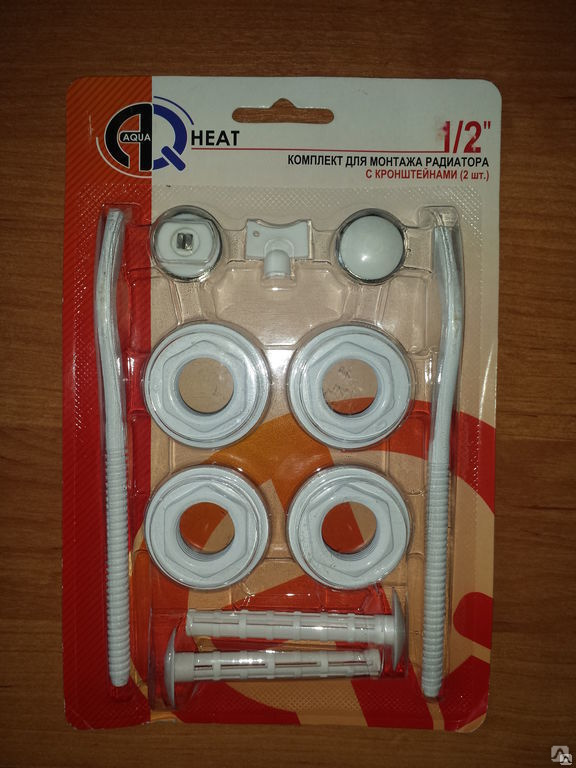

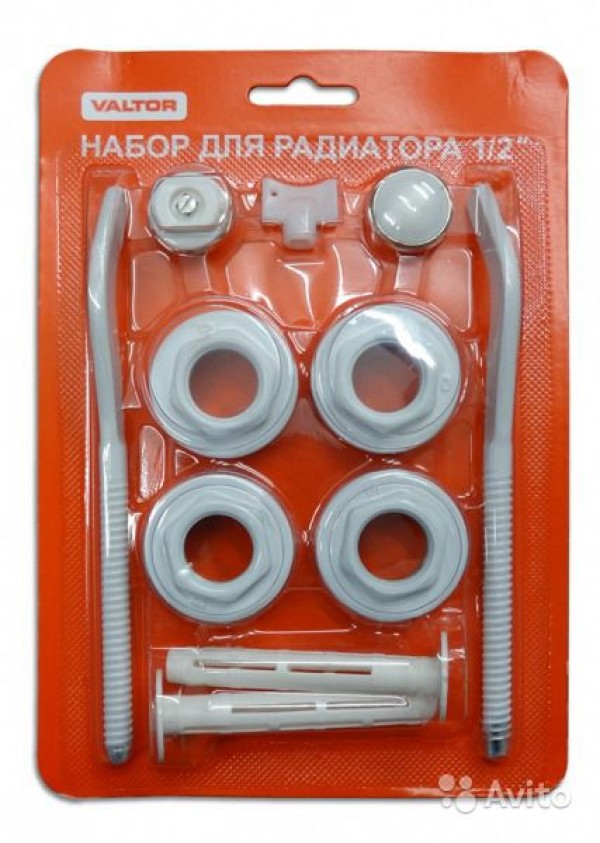

Какие элементы входят в комплектующие для радиаторов отопления

Разновидности держателей

Крюки на стальной планке.

Порядок и правила монтажа батарей не зависимы от их вида, меняется лишь тип держателей.

Опоры для радиаторов из чугуна

Крепления для чугунных радиаторов отопления самые толстые и тяжелые, т.к. годами должны держать большой вес. Эти изогнутые штыри или плоские крюки производятся отдельно либо закрепляются на стальной планке по 2-3 штуки.

Изделия не красятся либо на них наносится белое (стандартное) покрытие. На заказ можно выбрать иной цвет.

Наиболее распространено такое крепление для чугунных радиаторов.

На фото – стальной штыревой держатель.

1. Штыревые держатели из литого чугуна.
2. Регулируемые стальные опоры. Они дают возможность изменять промежуток меж стеной и радиатором, одновременно подравнивая батарею по горизонтали и высоте.
3. Штыревые кронштейны из стали.
4. Держатели, сгруппированные на металлической полосе.

Помимо штыревых кронштейнов для батарей из чугуна производятся крюки. Комплектуются они дюбелями. Монтируется изделие так: просверливается отверстие, в которое вбивается пластиковый дюбель. В него вворачивается держатель, имеющий на одной стороне резьбу.

Краткая инструкция установки кронштейнов.

Помимо настенной фиксации, существует и напольная установка чугуна при помощи ножек. Цена их зависит от того, может ли их высота регулироваться или нет.

Разнятся и верхние дуги, крепящие секции на опоре. Делаются они из стальной проволоки либо имеют вид цепи из сопряженных подвижно звеньев. В любом случае фиксируются радиаторы к упору болтами и дугами.

Крепеж для биметаллических и алюминиевых батарей

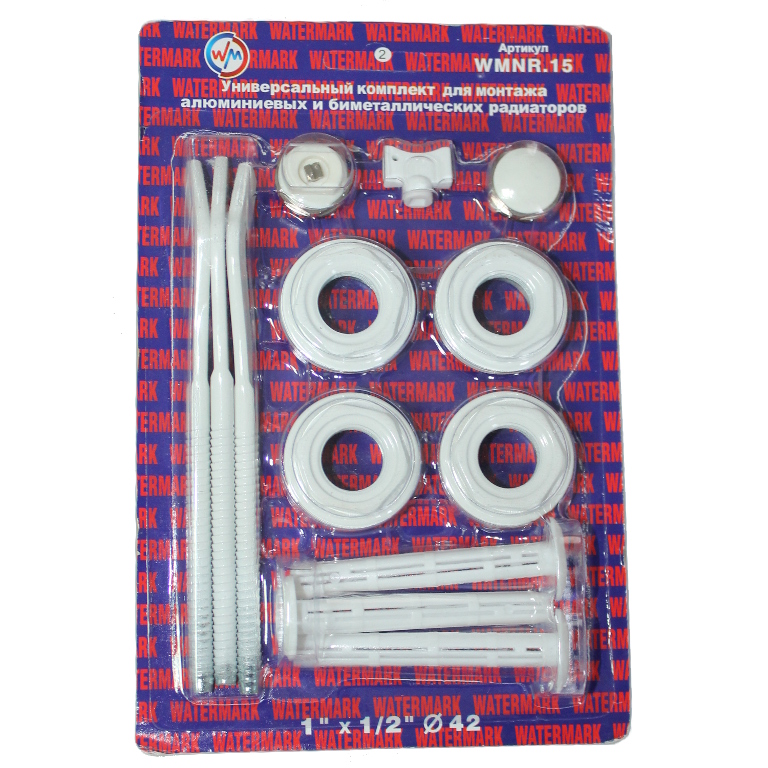

Универсальный держатель для биметалла и алюминия.

Крепление для алюминиевых радиаторов и биметалла похоже на аналоги для чугуна, но делается из тонкого металла.

1. Наиболее востребованы угловые универсальные держатели для обеих разновидностей приборов. Они вверху и внизу оснащены выемками для коллектора. Благодаря этому их можно крепить и слева и справа.

Напольные стойки.

1. Ножек для биметалла и алюминия не производят. Зато выпускают стойки, позволяющие осуществлять напольную установку батарей. Сначала к полу прикрепляется такая опора, затем на нее ставится и крепится радиатор.

Использование напольных стоек оптимально, когда стены не могут держать дополнительный вес. Например, затруднено крепление радиаторов к сэндвич панелям, стеклу, ГКЛ.

Опоры для приборов из стали

Стандартный крепеж для панельного радиатора.

Известны два типа таких приборов: панельные и трубчатые аналоги.

Для них нужны разные виды крепежа.

1. К задним стенкам панельных батарей привариваются специальные скобы. С их помощью приборы вешаются на кронштейны. Такое крепление для стальных радиаторов отопления имеет особую форму, разработанную под скобы.

1. Поскольку вес радиатора маленький, будет достаточно его зафиксировать на скобах сверху. Снизу можно поставить опоры, они ему зададут горизонтальное направление. Они цепляются крюками за скобы и лишь упираются в стенку.
2. Для большей надежности часть крепления для стальных радиаторов, обращенная к стенке, расширяется.

В нижней таблице приведены размеры описанных креплений.

Модель кронштейна	Длина, в сантиметрах	Высота общая в сантиметрах (Н)	Расстояние между нижним и верхним крюком в сантиметрах (А)
ЛК-КС/30	30	18	15.5
ЛК-КС/50	50	38	35.5
ЛК-КС/60	60	48	45.5
ЛК-КС/70	70	58	55.5

Существуют и особые планки для упрощенного монтажа. Это металлические полосы, имеющие снизу и сверху пластиковые фиксаторы. При таком способе фиксации скобы на радиаторе не нужны. Полосы прикручиваются к стенке, в них вставляется батарея, удерживаемая крюками из пластика.

Кронштейн крепления радиатора отопления трубчатого походит на изделие для секционного аналога.

Он также состоит из крюков, только иного размера, которые оснащены накладками из пластика.

Крепление SMB.

1. Производители выпускают и особый держатель SMB, имеющий захваты для трубок.
2. Это стальная планка с фиксаторами из пластика и опорой-полочкой для батареи внизу.
3. Такой крепеж можно применять, когда вес наполненного теплоносителем радиатора составляет не более 100 кг.
4. Монтаж батареи тут предельно прост. Устанавливаете прибор на опору, подводите его верх к фиксаторам. Те, обхватывая ближнюю трубку, защелкиваются.

Существует и вторая модель для упрощенной установки – держатель SVD. Состоит он из двух узлов. Первый фиксируется на стенке, второй на батарее. При установке прибора они сопрягаются и соединяются петлей из стали.

Напольная фиксация таких батарей может происходить при помощи трубчатых упоров, привариваемых уже на заводе либо стоек с крюками. На них прибор навешивается, сама стойка для крепления радиатора фиксируется к полу.

Особенности конструкции радиатора отопления

Обустраивая теплоснабжение в жилом помещении, очень важно учитывать технические характеристики батарей отопления и особенности их конструкций. Выбирая в качестве нагревательного оборудования секционные радиаторы, существует возможность впоследствии увеличить обогреваемую ими площадь, добавив желаемое количество секций, а при монтаже панельной батареи сделать это будет нельзя

Кроме того, секционное устройство радиатора позволит не только регулировать объем производимого тепла, но и сделает возможным быструю замену неисправной секции без остановки работы всей системы.

Принцип работы батареи отопления также основывается на учете такого важного фактора, как межосевое расстояние, определяемого как вертикальная длина промежутка между центрами труб отвода и подвода. Крайне важно помнить об этом параметре в том случае, когда выполняется замена батареи или разводки труб

Не менее важно помнить и о таком критерии, как диаметр установленных труб. В том случае, если этот параметр будет недостаточно большим, есть риск засорения приборов отопления. Обусловлено это тем, что в теплоносителе зачастую встречаются разные вредные примеси наподобие песка, ржавчины и пр. Оседая на внутренней поверхности труб, эти вещества могут не только снизить производительность работы системы отопления, но и привести к ее полной поломке.

Поэтому подходить к выбору отопительного прибора следует очень внимательно. При необходимости всегда можно изучить различные фото нагревательных аппаратов, которые обычно есть в наличии у поставщиков данного оборудования.

Процесс подключения радиатора отопления по диагональной схеме

Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.

Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.

Необходимые инструменты

Набор необходимых элементов для диагонального монтажа радиаторов:

• несколько кронштейнов для установки устройства;
• переходные гайки;
• нужное количество заглушек;
• воздухоотводчик (кран Маевского);
• быстроразъемные соединения по типу «американок»;
• запорные краны.

Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:

• труборезы;
• калибровка;
• пресс-клещи;
• накидные и разводные гаечные ключи;
• трубогибы.

В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.

Нанесение разметки

Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.

Далеко не всегда удается в процессе работы о них вспомнить.

Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.

В этом плане специалисты выделяют следующие три важных пункта:

1. Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
2. Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
3. Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.

Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок

Кран Маевского

Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.

Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.

Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.

Установка «американок»

В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».

Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.

Привинчивание вентилей

В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.

Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.

Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.

Монтаж радиатора

Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.

Преимущества напольных крепежных элементов

Кронштейн для напольного крепления радиатора придет на помощь в том случае, если конструкционный материал стены не в состоянии выдержать веса батареи, а потому настенный фиксатор использовать нельзя. Вышеуказанное устройство используется при монтаже нагревательного элемента напротив панорамного окна. Напольный фиксатор может выступить отличным элементом декора при дизайнерском оформлении помещения.

Он используется для поддержки особенно массивных отопительных приборов, выполненных из чугуна, или для установки очень больших батарей. Установка кронштейнов для радиаторов напольного типа обеспечит надежную фиксацию оборудования. В ходе работ не потребуется помощь специалиста, так как устройство просто в использовании.

Различают следующие типы напольных фиксаторов для батарей:

• фиксируемый и регулируемый, возможно наличие пластиковой накладки;
• комбинированное изделие;
• специализированный, ширина которого лежит в пределах 80 мм – 100 мм.

Все что может вас заинтересовать про отопление на водороде вы можете найти на нашем сайте.

Хоть солнечные конвекторы для отопления дома еще очень дорогие, многие уже внедряют их как дополнительные источники тепла. Подробности здесь .

Способы подсоединения радиаторов

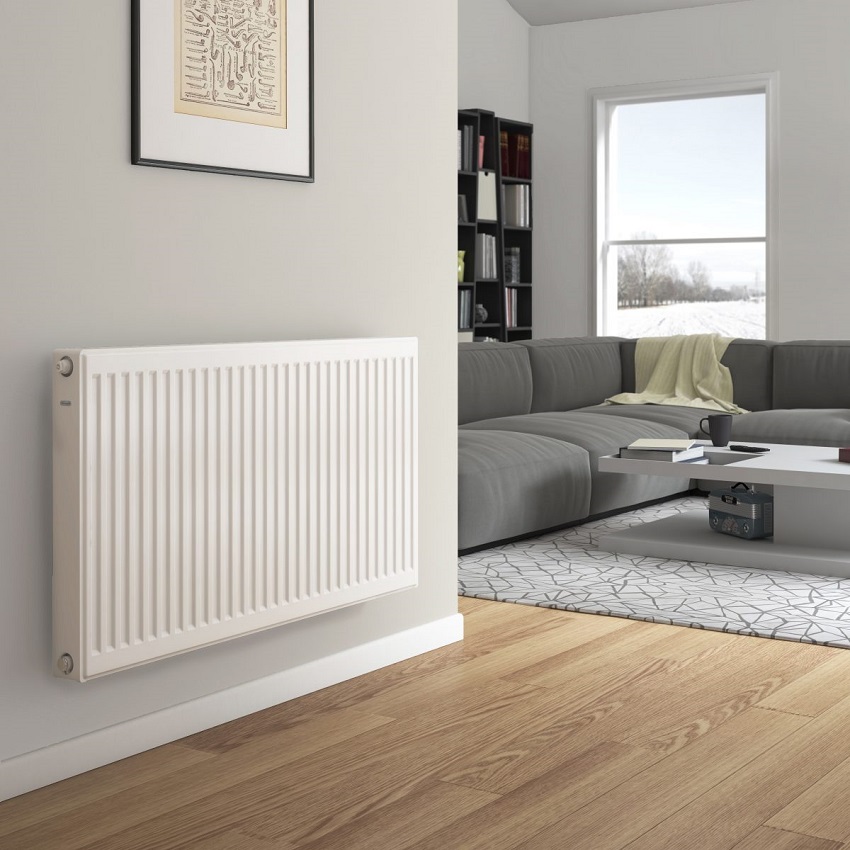

Стальные панельные радиаторы отопления обрели популярность, благодаря своей эстетике и удобству в плане уборки. Мыть плоские панели гораздо удобнее, чем ребристые батареи. Модели выпускаются с разным количеством входных отверстий, но их используют и при боковом подключении панельных радиаторов. На сегодня практикуется 3 разновидности (со своими подвидами) подсоединения.

Стальной панельный радиатор с боковым подключением

Панельные радиаторы подключаются разными способами:

1. Нижний.
2. Боковой.
3. Диагональный.

В загородных домах часто используют подсоединение радиаторов снизу, в  квартирах с централизованным отоплением биметаллические модели присоединяют классическим способом – сбоку. При этом подача воды идет сверху, проходит через все трубы (секции, блоки, отделы) с отводом в общие коммуникации снизу.

Новые модели по-разному крепятся к стене и трубам. Многосекционные радиаторы можно наращивать, панельные – нет, его тепловую отдачу (мощность) рассчитывают заранее.

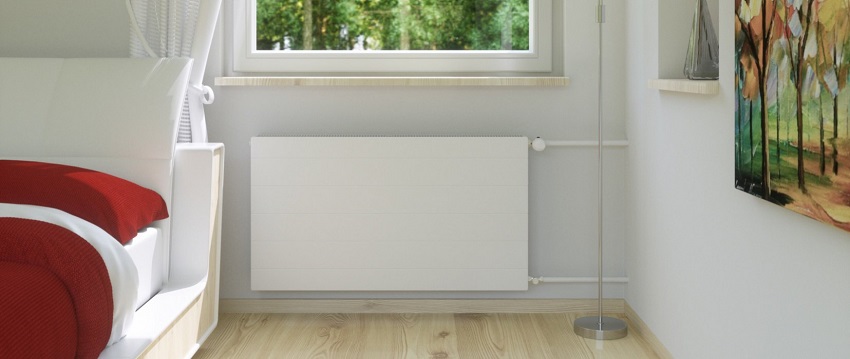

Как и где установить панельный радиатор

В городских квартирах под каждым окном есть специальная ниша для размещения отопительного блока. Это и есть лучшее место для его монтажа. Холодный воздух от окна сползает на теплую панель отопительного прибора, прогреваясь, поднимается вверх. Так происходит циркуляция и обогрев воздушных масс и блокировка холодных потоков. Батареи скрывают оконные шторы и гардины, так что это целесообразно даже по эстетическим соображениям.

Полезные советы по монтажу панельных радиаторов для частного сектора:

• если в комнате больше чем 2 окна, располагайте радиаторы друг напротив друга, чтобы «запараллелить» теплые воздушные потоки для равномерного распределения тепла;
• не стоит монтировать отопительный контур с редкими батареями, это неразумная экономия даже в утепленной постройке – будут холодные и теплые зоны, лучше поставить небольшие блоки через равные промежутки;
• схема «самотеком» рациональная, но не самая лучшая, рекомендуется котел с насосом, который будет эффективно прогонять теплоноситель до самого удаленного радиатора;
• нежелательно сильно изгибать трубы отопительной системы, поскольку именно в поворотах чаще всего они и забываются осадком и ржавчиной;
• в удлиненной комнате коллекторы (входы) не должны быть на торцевых стенах, в крайнем случае, придется продублировать небольшими панельными радиаторами на длинной стене, особенно если она наружная и плохо утеплена;

• трубы под полом, потолком и отделочными материалами лучше делать с минимальным количеством соединений, чтобы минимизировать протечки.

В городских квартирах иногда приходится ставить батареи у входной двери, особенно если это первый этаж. Нередко отопительные приборы выводят на утепляемый балкон или лоджию. Таким и способом проще всего минимизировать потери тепла, но сотрудники жилконторы чаще всего противятся предложению приварить еще одну батарею на контур.

Без уведомления управляющей компании запрещается самостоятельно менять схему, способ соединение радиаторов, монтировать запорную арматуру при отсутствии байпасов и совершать другие «самоделки».

Занимаясь самостоятельной установкой, помните, что при боковом подключении панельных радиаторов входной поток теплоносителя должен подаваться сверху, а выводиться в нижнее отверстие.

Монтаж панельного радиатора своими руками обычно не вызывает проблем. Это не занимает много времени, если есть опыт в соединении полимерных труб фитингами и другими комплектующими

Однако важно выполнить все требования по технологии, чтобы избежать проблем с протечками в дальнейшем. Следует помнить еще и о том, что наружная панель достаточно гибкая

Ее легко повредить механическим способом, а исправить дефект довольно сложно.

Расстояние от батареи до пола должно составлять от 10 до 15 см

Схемы обвязки радиаторов отопления

Существуют три основные схемы подключения батарей – это однотрубная, двухтрубная и коллекторная (лучевая) система.

ОБВЯЗКА БАТАРЕИ ОТОПЛЕНИЯ! МОНТАЖ РАДИАТОРА отопления СВОИМИ руками! установка радиатора видео

Watch this video on YouTube

Однотрубная

Привлекательность данного метода построения обогревательных приборов заключается в существенной экономии трубопроводов.

Теплоноситель последовательно проходит через все батареи, теряя каждый раз определённое количество тепловой энергии. В результате от первого потребителя теплоноситель приходит к последнему прибору намного холодней своего первоначального состояния. Односторонняя схема обогрева является малоэффективной и в настоящее время в не применяется.

Двухтрубная

На его основе базируются такие виды подключений, как:

• боковое;
• диагональное;
• нижнее (верхнее);
• седельное.

Боковое. Самая популярная и самая функциональная – это боковая схема подключения. Теплоноситель заходит сверху, проходит через весь радиатор, остывая опускается вниз. Оба крана (подача и обратка) находятся с одной стороны батареи. Данная схема имеет нулевые теплопотери

Диагональное. Это вариант, когда с одной стороны прибора сверху заходит теплоноситель. Пройдя по всем полостям батареи, он выходит внизу с противоположного торца панели. Преимуществом такого способа подключения является то, что теплопотери составляют не более 5%.

Нижнее (верхнее). При этой схеме подключения подача и обратка заходят снизу с одной стороны. Преимуществом данного метода является то, что подводящиеся трубы можно поместить под плинтусом либо под напольным покрытием.

Недостаток этого варианта – большие теплопотери 15 – 20%. Верхнее подключение отличается тем, что приёмный и выходной патрубок располагаются не внизу, а вверху батареи.

Седельное. Седельная схема подключения отличается от предыдущего способа подсоединения тем, что нижние патрубки батареи находятся с противоположных сторон радиатора. Такое расположение входа и выхода теплоносителя позволяет ему наиболее полно пройти через все полости прибора.

Коллекторная (лучевая)

Лучевая разводка труб отопления — это также двухтрубная схема подключения батарей, только при индивидуальной подводке и обратки каждого прибора обогрева. Делается это через два коллектора, один из которых раздаёт трубы, подводящие теплоноситель, а второй соединяет в себе трубы обратки.

Схема подключения электрики

Что касается обеспечения безопасности при подключении напряжения, то здесь всю схему нужно запитывать только через УЗО или дифф.автомат с током утечки 30мА.

Ошибка №14 Простой модульный автомат для этого не годится.

Иначе придется возле этого чуда передвигаться только в резиновых сапогах и перчатках. Водяные тены со временем разрушаются и нагревательная спираль, изначально защищенная оболочкой, оголяется.

При соприкосновении с водой происходит утечка тока на металлический корпус обогревателя. Стоит вам дотронуться до любой из секций, и вы окажетесь под напряжением.

Нечто подобное происходит в эл.титанах или бойлерах, когда вода из под крана начинает “щипаться” и “бить током”.

УЗО спасает от всего этого. Правда самостоятельно оно сработает только тогда, когда батарея будет заземлена.

В противном случае УЗО будет выжидать момента, пока вы не дотронетесь до батареи рукой. Начало выбивать УЗО – тут же меняйте тэн.

Сам терморегулятор подключается гибким проводом ПВС 3*2,5мм2.

С одной стороны провода монтируется евро вилка, которая и втыкается в ближайшую розетку.

Не зажимайте под винты терморегулятора многожильный провод без наконечников.

Особенно это касается мощных тэнов на 1,5-2,0кВт. Концы жил для надежности контакта необходимо обжать гильзами НШВИ.

Ошибка №15 Еще одна проблема – оголенные контакты на термореле.

При наличии в доме маленьких детей и домашних животных, это очень опасно.

Некоторые мастера советуют закрывать термостат сверху пластиковым корпусом от подрозетника. Он как раз подходит по диаметру.

Термоклапан — строение, назначение, виды

Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.

Термостатический клапан в разрезе

На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет.  Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.

На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.

Из каких материалов

Изготавливают корпус вентиля из стойких к коррозии металлов, часто дополнительно покрывают защитным слоем (никелируют или хромируют). Есть клапана из:

• бронзы (с никелевым и хромированным покрытием);
• латуни (покрывают слоем никеля);

• нержавеющей стали.

Понятное дело, что нержавейка — лучший вариант. Она химически нейтральна, не корродирует, не вступает в реакции с другими металлами. Но стоимость таких клапанов велика, найти их сложно. Бронзовые и латунные вентили примерно одинаковы по сроку службы

Что в этом случае важно — это качество сплава, а за ним тщательно следят известные производители. Доверять или нет неизвестным — вопрос спорный, но есть один момент, который лучше отследить

На корпусе обязательно должна присутствовать стрелка, указывающая направление потока

Если ее нет — перед вами совсем дешевое изделие, которое лучше не покупать

На корпусе обязательно должна присутствовать стрелка, указывающая направление потока. Если ее нет — перед вами совсем дешевое изделие, которое лучше не покупать.

По способу исполнения

Так как радиаторы устанавливаются разными способами, клапана делают прямыми (проходными) и угловыми. Выбираете тот тип, который в вашу систему станет лучше.

Прямой (проходной) клапан и угловой

Название/фирма	Для какой системы	Ду, мм	Материал корпуса	Рабочее давление	Цена
Данфос, угловой RA-G с возможностью настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	25-32 $
Данфос, прямой RA-G с возможностью настройкой	однотрубной	20 мм, 25 мм	Никелированная латунь	10 Бар	32 — 45 $
Данфос, угловой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	30 — 40 $
Данфос, прямой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	20 — 50 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN , прямой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-23 $
BROEN , угловой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-22 $
OVENTROP , осевой		1/2″	Никелированная латунь, покрытая эмалью	10 Бар	140 $

Запорно-регулирующая арматура

Разновидность трубопроводной арматуры для систем отопления служит для выполнения регулировки параметров рабочей среды. В зависимости от ситуации используются различные типы управления. Но принцип работы всегда заключается в изменении расхода проходимого теплоносителя, перекрытия или распределении объёмов.

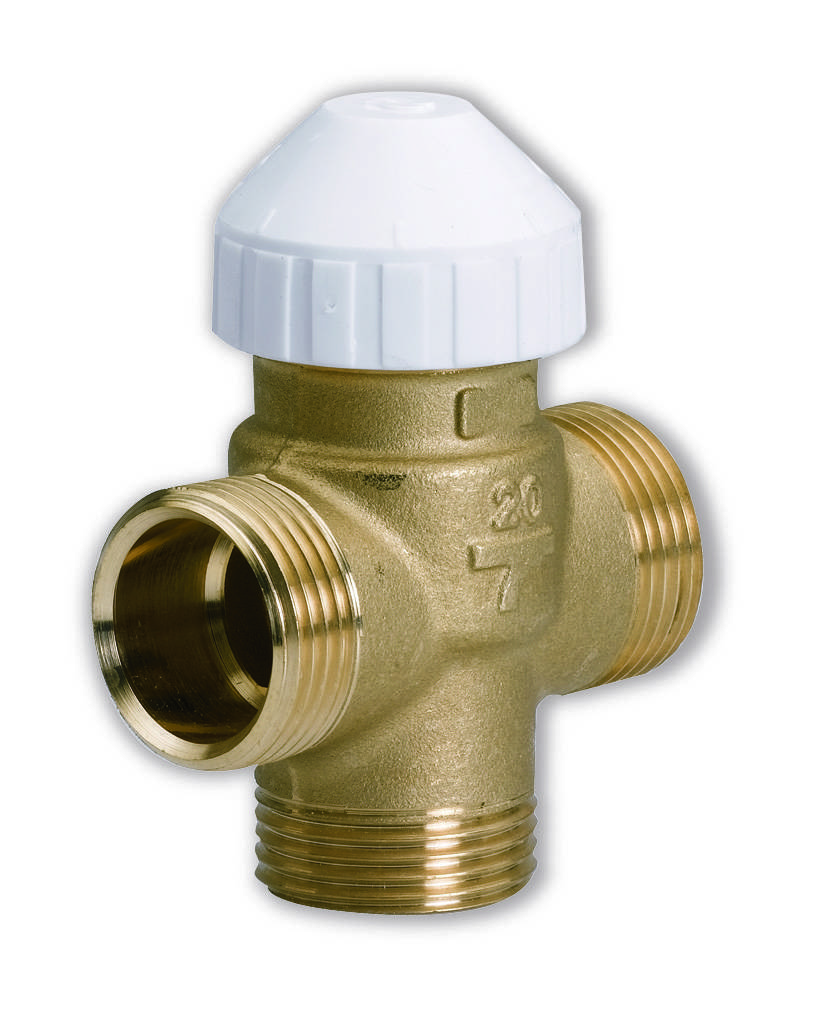

Трёхходовой клапан

Один из типов, работающий за счёт регулирования потоков теплоносителя в отопительных системах. Основной задачей его является изменение направления, смешивание или разделение рабочего потока, требуемых в определённых ситуациях. Оснащён тремя отверстиями с индивидуальным назначением. Работа базируется на основе попадания рабочего потока и регулировке направления специальным затвором, установленным внутри изделия.

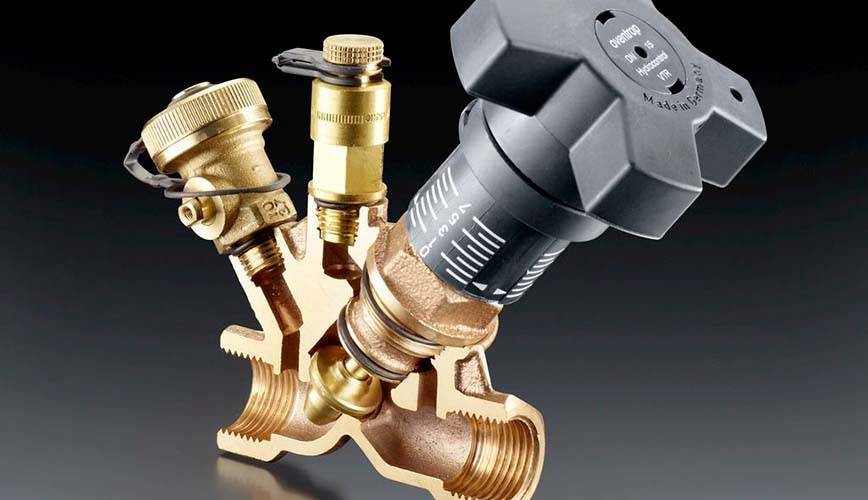

Балансировочный вентиль

Служит для регулировки проходимого сечения для пропуска жидкого теплоносителя в заданном количестве. Расход не будет неизменным. Его уровень зависит от разницы в перепадах давления. Балансировочным арматурным клапаном называется из-за количественного соотношения между двумя параметрами расхода жидкости, предназначенной для обогрева помещения. Как правило, не используется в системах отопления, в которых малый расход теплоносителя. В основном, применяется, когда есть смысл в создании сопротивления на контурах для уравнивания потоков. Позволяет получить регулярный равномерный расход теплоносителя, не зависящий от перепадов в мощностях насосных агрегатов. Другими словами, исключает возможность превышения перепадов давления.

Смесительный модуль

Служит для расширения системы отопления. Позволяет правильно управлять насосом отопительного контура. Расширяет применение автоматики и управления прямыми контурами, контурами со смешением, буферными накопителями энергии.

Чтобы обустроить систему отопления правильным образом, следует ознакомиться с функционалом арматуры отопления и понять её общую задачу — осуществление регулировки потоков жидкого теплоносителя для исключения расхода и контроля комфортного температурного режима. При помощи этих простых и удобных компонентов, пользователь сможет настроить систему отопления так, как ему удобно. Каждый представленный тип отвечает за те или иные функции, без которых не обойтись.
