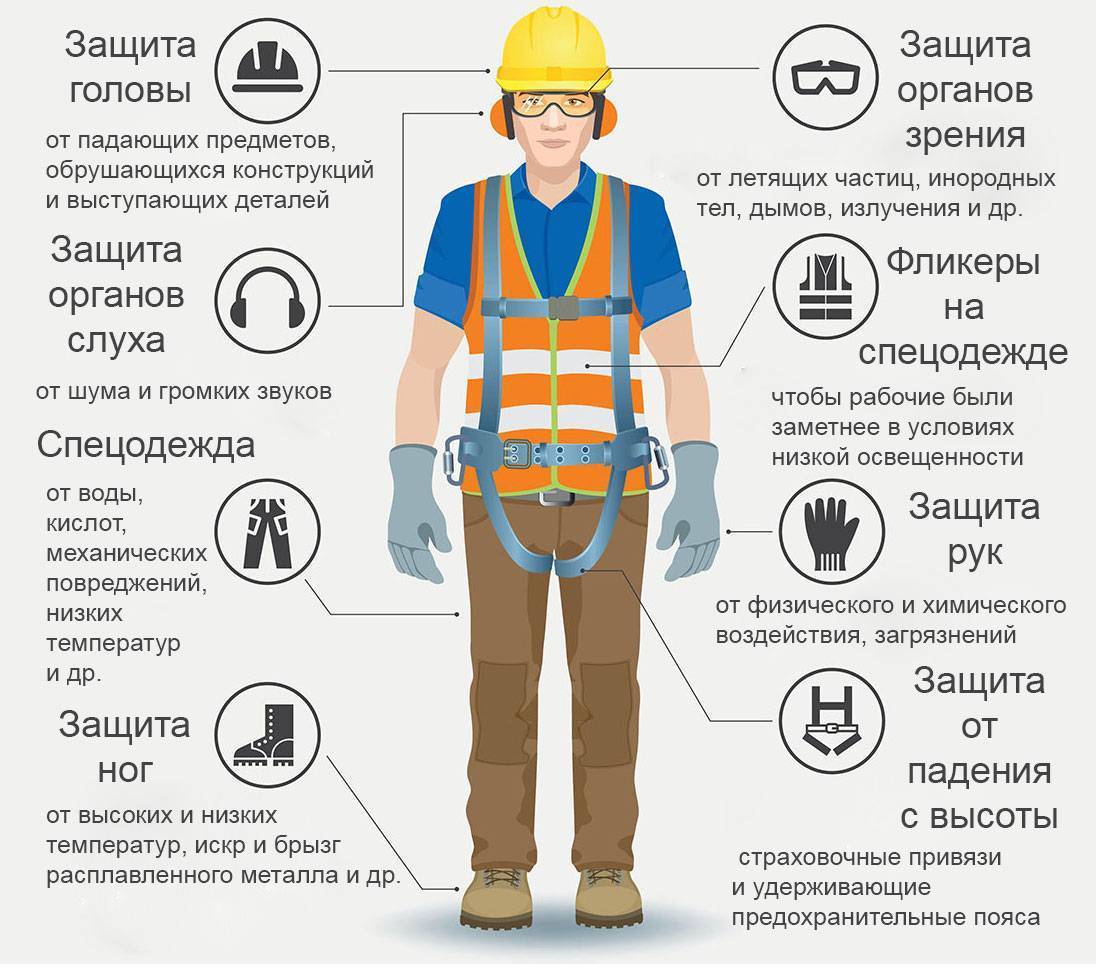

Техника безопасности при монтаже воздуховода
Существует колоссальная разница между монтажом пластиковой домашней вентиляции и установкой массивного промышленного воздуховода – высотные работы всегда отличались высокой степенью риска. Однако учитывая, что на производственных объектах вентиляцию устанавливают профессиональные альпинисты, мы предупреждаем вас о тех недоразумениях, которые могут произойти дома.

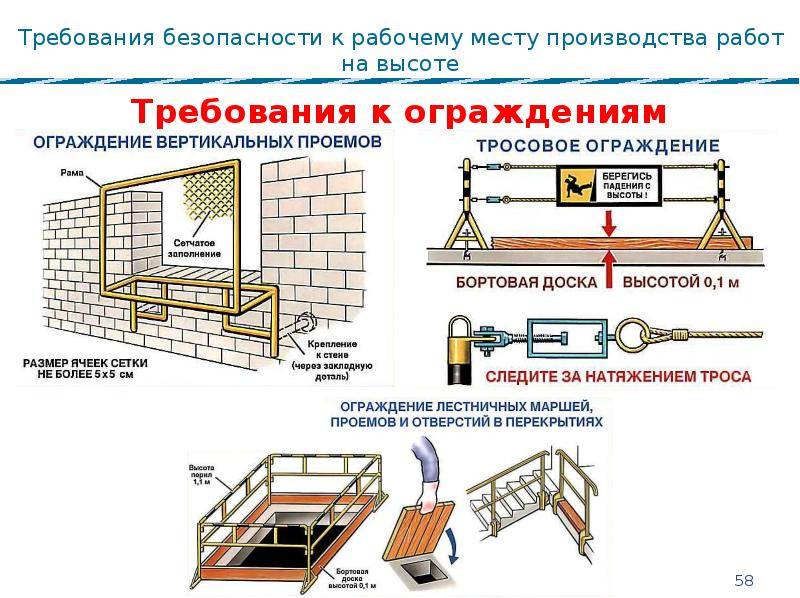

- Небольшая высота остается травмоопасной – выбирайте для работы надежные леса и подмости. Крайне не рекомендуется работать с лестницы или стремянки без страховки.
- Работа с теплоизоляцией – исключительно в перчатках, желательно – в очках. Для резки используем самый острый нож или ножницы из тех, что есть в наличии – чтобы волокно не мочалилось и не разлеталось по помещению.
- Если минеральная вата все же попала в глаза, их следует тщательно промыть большим количеством воды и обратиться к офтальмологу. Первый симптом – зуд.
Если соблюдать эти несложные правила, вы быстро и легко установите дома систему воздуховодов любого уровня сложности.
Общие рекомендации по размещению элементов вентиляции
Рассмотрим некоторые общие правила, которые рекомендуется соблюдать при монтаже кровельной вентиляции.
- При монтаже врезаемых элементов используется гидроизолирующие фартуки, места соединения их с поверхностью крыши промазываются мастикой. Плохо выполненная гидроизоляция в дальнейшем может привести к протечкам.
- Обязательно устанавливайте защитные решетки, чтобы защитить кровельное пространство от птиц и мусора.
- Количество необходимых комплектующих рекомендуется продумать заранее, также их желательно приобретать у того же производителя, что и кровельный материал.
- Высота вентиляционной трубы над кровлей должна быть не меньше 50 см. Если труба находится на расстоянии более 3 м от конька, то по длине она должна находиться на одном уровне с коньком.
Определение высоты трубы относительно кровли.
- В холодных регионах вентиляционные элементы рекомендуется утеплять, чтобы избежать образования конденсата и обледенения.
- Крыши сложной формы требуют большого количества вентиляционных элементов.
голоса
Рейтинг статьи
5 Установка гибких воздуховодов
Полужесткие системы с незначительным сечением — прерогатива небольших частных домов или квартир. Этапы монтажа гибкого воздуховода:
- 1. Нанесение разметки прохождения магистрали соответственно чертежам.
- 2. Установка креплений. Для надёжности и во избежание провисания элементов системы дюбеля устанавливаются с шагом 0,4 м по всей линии магистрали. На них будут фиксироваться хомуты.
- 3. Определяют длину рукава и отрезают необходимый участок при условии полного натяжения.
- 4. Отрезать нужно посредством ножниц или ножа. Проволоку перекусывают кусачками. Все работы осуществляют в перчатках.
- 5. Для соединения отдельных гибких элементов используют соединительные фланцы, в которые вдеваются их концы и затягиваются хомутами.
- 6. Последний элемент подсоединяется к вентиляционной решётке посредством патрубка или фланца.
- 7. На последнем этапе вся конструкция фиксируется с помощью установленных хомутов на необходимой высоте.
Если система состоит из нескольких отводов, то каждое направление монтируется отдельно.
Выбор вентилятора и способа запуска
На рынке представлено множество моделей вытяжных вентиляторов, в том числе и для ванной комнаты. Они отличаются не только размером и внешним видом. При выборе и покупке необходимо учитывать множество характеристик.
Вентиляторы для ванных комнат могут быть поверхностными или канальными, с полной передней панелью или решеткой, различных цветов и дизайна
Первое, что определяет схему подключения вытяжки в ванной комнате, – это способ ее активации.
В зависимости от модели доступны следующие опции:
- Включение на корпусе вентилятора с помощью кнопки или струны – их проще всего подключить, но каждый раз тянуться к потолку не совсем удобно.
- Подключите его к отдельному выключателю или параллельно с освещением. Сам вентилятор также имеет только 2 провода, но возможные схемы подключения более сложны и разнообразны. В том числе с внешним таймером или гигрометром, датчиком движения или открывателем двери.
- Управление с помощью встроенного таймера или гигрометра. Эти модели подключаются трехжильным кабелем.
- Дистанционное управление с помощью пульта дистанционного управления. Эти модели сочетают в себе простоту подключения первого варианта с максимальным удобством использования, но они и стоят дороже.
Кроме того, не каждый вытяжной вентилятор подходит для ванной комнаты. Дело в том, что это электрооборудование и для работы в условиях повышенной влажности степень защиты должна быть не менее IP45, что подтверждается документами.
Однако каждая цифра обозначения должна рассматриваться отдельно, например, степень защиты IP62 не подходит, поскольку вторая цифра, которая должна быть не менее 5, указывает на устойчивость к влаге.
На практике защита реализуется в виде изолированных соединительных контактов, скрытой или влагостойкой платы управления и герметичного корпуса двигателя.
Даже вентиляторы с высокой степенью защиты от влаги не следует располагать так, чтобы они подвергались воздействию воды.
Вам также следует определиться с типом конструкции устройства. Осевые модели дешевле, но более шумные, поскольку воздух проходит непосредственно через них. Центробежные вентиляторы создают вихревые потоки, которые гонят воздух по кругу – это гораздо более тихое решение. Кроме того, для частного дома можно выбрать тот, который устанавливается внутри вентиляционного канала, а не на выходе из него.
Другим важнейшим параметром является производительность и мощность вентилятора. Для этого объем помещения необходимо умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра является минимально необходимой кратностью воздухообмена в час.
Слишком слабый вентилятор не будет выполнять свою работу должным образом и будет вынужден оставаться включенным в течение длительного времени. Слишком сильный вентилятор не только создаст сильные сквозняки, но и может вызвать обратное поступление воздуха из общей вентиляционной шахты вместе с запахами соседей.
Также следует обратить внимание на диаметр вентилятора. Если он не подходит по диаметру к существующему вентиляционному отверстию, для установки потребуется дополнительная труба и пена или перфоратор, а также гораздо больше усилий. Уровень шума оборудования оказывает значительное влияние на комфорт его использования
Тихие модели выдают не более 25-30 дБ, менее удачные решения – около 50 дБ, а иногда и больше
Уровень шума оборудования оказывает значительное влияние на комфорт его использования. Тихие модели выдают не более 25-30 дБ, менее удачные решения – около 50 дБ, а иногда и больше.
Обратный клапан защищает вас от запахов и влаги из соседской ванной комнаты, когда вентилятор выключен. Он также частично защищает устройство от попадания пыли в стекло.
Помимо этих характеристик, обратите внимание на то, есть ли у вентилятора обратный клапан, функция воздушного потока, переключатель режимов, индикатор температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда с подсветкой
Способы крепления и монтаж воздуховодов
Первым методом является крепление с помощью шпильки и профиля. Он является одним из самых распространенных в профессиональной среде, осуществляется посредством L- и Z- образного профиля. При этом к коробу профиль крепится посредством саморезов. В месте фиксации на шпильку ставятся резиновые уплотнители для снижения уровня шума и гашения вибрации.
При монтаже крупных магистральных вентиляционных каналов чаще всего используют шпильки и траверсы. Канал опирается на траверсу, а шпильки ограничивают возможные боковые смещения. Также для лучшей фиксации может применяться резиновое уплотнение
Такое крепление оставляет воздуховод герметичным, что очень важно при установке звуко- и теплоизолирующих элементов
Пластиковые воздуховоды отличаются невысокой стоимостью, отсутствием коррозии, лёгкостью монтажа
Крепление хомутом и шпилькой является предпочтительным для монтажа круглых каналов. Короткие участки гибкого воздуховода можно крепить без шпильки.
Универсальным является крепление перфолентой. Метод подходит для прямоугольного и круглого пластикового воздуховодов. Наряду с дешевизной установки конструкция не имеет жесткости и может ощутимо вибрировать.
Монтаж гибкого гофрированного воздуховода
Гибкие и полужесткие каналы небольшого сечения, как правило, используются в квартирах в качестве воздуховодов для кухонных вытяжек. Монтаж проводится в несколько этапов:
- разметка магистрали проводится согласно проектным чертежам или собственной схеме установки. На потолке проводятся линии для обозначения траектории прохода каналов;
- установка креплений. Для предотвращения провисания, дюбеля крепятся через каждые 40 см вдоль линии разметки, на них фиксируют хомуты;
Гибкий воздуховод идеально подходит для установки в ограниченном пространстве
- измерение длины воздуховода. Замер рукавов нужно проводить при их максимальном натяжении;
- для нарезки можно использовать острый нож или ножницы, а проволоку каркаса перекусывать кусачками. Изоляция режется только в перчатках;
- для наращивания длины воздуховода – две части рукава надеваются на соединительный фланец и фиксируются хомутом;
- конец рукава совмещается с патрубком или фланцем вентиляционной решетки;
- далее проводится непосредственный монтаж гибкого воздуховода. Рукав под натяжением проводится через установленные хомуты до места соединения с центральной магистралью;
- отдельный отвод делается для каждого предусмотренного проектом отверстия.
Монтаж гибкого теплоизолированного воздуховода
Установка теплоизолированного воздуховода проводится аналогичным способом, однако есть некоторые нюансы: при нарезке или совмещении рукава нужно отвернуть слой изоляции, далее отрезать/соединить внутренний каркас и фланец, герметизировать соединение, после чего вернуть теплоизоляцию в исходное положение, снова закрепить и заизолировать.
При изготовлении теплоизолированного воздуховода применяют минеральную вату или стекловату
Теплоизоляционная оболочка соединяется с телом воздуховода алюминиевой лентой и хомутами. Ими же изолируется внешний слой.
Стоит принять во внимание, что фланцевое соединение может оказаться слабым местом при монтаже звукоизолированного воздуховода. Шумопоглощение повышается полным надеванием канала на патрубок (без зазоров). Для герметизации применяют те же материалы
Для герметизации применяют те же материалы.
Cпринклерные оросители
Это основной и один из самых сложных элементов ССП, определяющий скорость срабатывания и интенсивность тушения огня.
Система спринклерного пожаротушения
Описание и строение
Спринклер состоит из металлического корпуса, розетки и теплового замка, в роли которого может выступать стеклянная колба с термочувствительным составом или деталь из тугоплавкого металла.
Внутри оросителя есть отверстие, которое вскрывается при повышении температуры до определенных значений. При разрушении теплового замка из трубопровода начинает поступать вода или огнетушащий состав, который превращается в поток мелкодисперсных капель после прохождения сквозь розетку.
Назначение и область применения
Оросители используются для подачи воды или огнегасящего состава в зону возгорания:
- в промышленных и складских строениях;
- в торговых, офисных зданиях;
- на крытых парковках:
- на других объектах, где допускается тушение огня водой или составами на ее основе.
Комплектация
В базовый продажный набор, как правило, входит спринклер и инструкция к нему. При оптовой поставке дополнительно партия оросителей комплектуется специальным монтажным ключом и иногда герметиком.
Разновидности
Классификация спринклеров проводится по следующим параметрам:
- Температура активации (от 57 до 182 градусов Цельсия).
- Как производится установка спринклерных оросителей:
- горизонтальной фиксации;
- вогнутые, монтирующиеся в вертикальном положении;
- универсальные, могут располагаться в любом направлении;
- плоские, направленные вверх разбрызгивающей частью;
- угловые.
- Плотность потока (обычные, тонкодисперсные).
- Скорость реакции на тепловое излучение (стандартные, быстродействующие).
Особенности и разница оросителей спринклерных розеткой вверх и вниз
Технические характеристики
Параметры спринклеров определяются на этапе проектирования системы.
При необходимости замены дефектного или сработавшего оросителя требуется подбирать устройство строго в соответствии с выданной на ССП проектной документацией.
Основные технические характеристики:
- рабочее давление – от 0,05 до 1,4 мПа;
- температура срабатывания – от 57 до 182 градусов по Цельсию;
- диаметр выходного отверстия – от 10 до 20 мм;
- присоединительная резьба – 1/2, 3/4 R;
- диаметр теплового замка – 3 или 5 мм.
Также оцениваются коэффициент производительности, интенсивность орошения и распределения тушащего вещества.
Преимущества и недостатки
К плюсам ССП относятся:
- относительно небольшая стоимость системы, ее установки и эксплуатации;
- достаточно быстрый монтаж, не требующий перепланировок и изменения конструкции несущих стен;
- эффективность тушения огня;
- срабатывание на ограниченной территории.
Среди минусов отметим:
- Температурные ограничения. ССП не устанавливается в помещениях с постоянно поддерживаемой отрицательной температурой. Там, где термометр иногда опускается ниже –5 градусов, допускается заполнение водой только подводящего состав трубопровода.
- Ороситель – это одноразовая деталь, которая требует замены после применения.
- Инерционность ССП. Даже при значительной дымовой завесе сприклеры не будут активироваться, если температура теплового потока не достигла рабочего значения.
Первые шаги по установке воздуховода к стене
После выбора нужного типа воздуховода необходимо правильно произвести его установку. Если воздуховод устанавливается к стене, то нужно учитывать множество особенностей и тонкостей. Первое, что необходимо сделать, разметить на стене точки, к которым будут присоединены . Следует позаботиться о том, чтобы средства транспортировки секций вентиляционного устройства находились у вас под рукой. Они понадобятся для быстрой сборки конструкции.
https://youtube.com/watch?v=aG-ZPsV3c-M
Перед тем как начинать установку, на наружную стену должны быть установлены крепления, консоль с блоком и лебедка с отводным блоком. Далее необходимо сконструировать блок и присоединить к нему стропы. Далее его нужно поднять на необходимую высоту. Так как установить блоки ровно и правильно с первого раза едва ли получится, их можно выровнять с помощью специальных оттяжек. Обязательно следует проверить надежность крепления. Блоки должны плотно и герметично соединяться друг с другом, образую конструкцию вертикальных воздуховодов.
Правила монтажа воздуховодов
Воздуховоды – это металлические или пластиковые трубы, выводящие и подающие воздух в помещения. Могут иметь как круглое, так и прямоугольное сечение.
Крепление воздуховода к потолку – ответственный этап, требующий внимательности со стороны монтажника, а также правильного выбора крепежных изделий с учетом размеров, формы сечения и других параметров
Работы по монтажу системы вентиляции включают в себя один из самых ответственных этапов – крепление воздуховодов к несущим строительным конструкциям. Фиксация может осуществляться при помощи различных крепежных элементов – хомутов, консолей, профилей, кронштейнов, скоб, перфоленты. Выбор типа крепления зависит от размера воздушного канала и формы его сечения.
Готовая система воздуховодов должна быть надежна и устойчива к внешним и внутренним нагрузкам, а также ремонтопригодна.
Важно, чтобы она отвечала требованиям безопасности, чтобы оборудование не несло угрозу человеку и не влияло на сохранность самого дома, создаваемый потоками воздуха шум и вибрации не превышали предельно допустимый уровень, а вес воздуховодов не передавался на вентиляторы
Сроки эксплуатации и обслуживания
Сроки эксплуатации и обслуживания воздуховодов определяются нормативными документами и зависят от их типа, размеров, материалов и условий эксплуатации.
Воздуховоды должны регулярно проходить плановое техническое обслуживание в соответствии с требованиями производителя и специализированных специалистов. Работы по техническому обслуживанию включают такие мероприятия, как:
- очистка от загрязнений и налета;
- проверка целостности и герметичности воздуховода;
- проверка состояния изоляции;
- проверка и регулировка клапанов и заслонок;
- осмотр и замена дефектных элементов;
- проверка эффективности системы воздухообмена;
- санитарная обработка.
Сроки эксплуатации воздуховодов зачастую зависят от материалов изготовления и условий эксплуатации. Некоторые типы воздуховодов могут иметь ограничение по сроку эксплуатации в связи с изменением своих эксплуатационных свойств со временем.
Основными критериями для определения сроков эксплуатации воздуховодов являются их физическое состояние (целостность, чистота, наличие повреждений), эффективность работы системы воздухообмена, а также соблюдение требований по санитарным нормам и правилам.
Таким образом, регулярное техническое обслуживание и соблюдение сроков эксплуатации помогут сохранить эффективность работы воздуховодов и обеспечить безопасность и комфорт в помещениях, где они установлены.
Материалы и инструменты для монтажа
Общая схема устройства системы вентиляции.
Ничего особенного в перечне материалов и инструментов, которые понадобятся при монтаже, нет. Все необходимое вы легко сможете купить в любом магазине для строительных работ:
- несмываемые маркеры или фломастеры;
- острые ножницы, нож (и то, и другое);
- строительный метр;
- кусачки, чтобы резать проволоку (бокорезы или плоскогубцы);
- защитные перчатки для работы с изолированными воздуховодами;
- монтажная лента;
- затяжные хомуты;
- крестовая отвертка для фиксирования хомутами;
- набор кистей, для того чтобы наносить специальную герметизирующую мастику.
Особенности используемых материалов
Используя различные материалы, обращайте внимание на их характеристики, достоинства и недостатки. Учитывайте условия, в которых и будут эксплуатироваться воздуховоды
Если говорить о герметиках на водной основе, то их можно использовать лишь внутри помещений
На их действие высокое влияние оказывает влажность, от нее и зависит время сушки. Зато такой герметик вы можете наносить с помощи кисти, приклеивать его к влажной поверхности. Он легко отчищается, безвреден для окружающей среды, не горюч и бессрочен
Если говорить о герметиках на водной основе, то их можно использовать лишь внутри помещений. На их действие высокое влияние оказывает влажность, от нее и зависит время сушки. Зато такой герметик вы можете наносить с помощи кисти, приклеивать его к влажной поверхности. Он легко отчищается, безвреден для окружающей среды, не горюч и бессрочен.
Когда основу герметика составляет растворитель, то он быстрее затвердевает. Это сэкономит время на сушке. Его можно наносить при любых погодных условиях и приклеивать даже к немного жирной поверхности. Недостатком его является то, что во влажном состоянии он очень горюч: использовать его вы сможете только в хорошо проветриваемом помещении (из-за его большой вредности). По сроку службы этот вид герметика более ограниченный.
Схема устройства воздуховода.
Крепежные хомуты, которые просто необходимы, для того чтобы скреплять и стабилизировать гибкие воздуховоды, вы тоже можете найти всевозможных разновидностей. Среди них есть простые стандартные, в виде поворотных колец (это поможет вам сделать так, чтобы углы поворотов крепились без перегибов и без изломов), соединительные и переходные патрубки, а также соединительные кольца (они нужны в случае, когда воздуховод соединяется с воздухораспределительным устройством, таким, как диффузор и другие).
Все они имеют различные виды и характеристики, используются в зависимости от ваших запросов и потребностей.
Соблюдайте главное правило, используя любые мастики, ленты и герметики: обеспечьте сухую, обезжиренную и чистую поверхность.
Монтаж жесткого прямоугольного воздуховода
Горизонтальные металлические трубы имеют большое сечение и в основном используются на крупных промышленных предприятиях. В целях безопасности большинство труб собираются на земле в большие блоки длиной до 25-30 метров, а затем поднимаются на определенную высоту с помощью специального оборудования.
Горизонтальные металлические трубы собираются следующим образом:
- Фиксация крепежей в проектных точках: анкерное соединение с потолком либо прокладка системы балок (уголок, тавр или двутавр)
- Расстановка подъемного оборудования, подготовка строительных лесов и вышек
- Соединение укрупненных узлов из прямых отрезков и фасонных частей
- Установка хомутов и иных средств крепления в заданных точках собранного отрезка воздуховода
- Подъем собранного узла на проектную высоту и фиксация на подготовленные ранее крепежи
- Соединение последнего отрезка с ранее смонтированным участком воздуховода.
Металлические трубы часто прокладывают в межпотолочном пространстве или под крышами зданий. Эти методы более сложные, но они позволяют сэкономить пространство и улучшить интерьер.
И ещё несколько нюансов
Для того чтобы максимально соблюсти правильность монтажа, мы осветим еще несколько важных нюансов. С их помощью обеспечивается эффективность и долговечность креплений и самого воздуховода.
Шаг крепления (расстояние между креплениями)
Шаг крепежа, то есть расстояние между крепежными элементами, зависит от типоразмера воздуховодной магистрали, а также от материала изготовления. Рекомендуется придерживаться следующих параметров:
- Если диаметр цельной трубы составляет 40 см., то крепеж выполняется через каждые 4 м., если величина диаметра более 40 см., то через каждые 3 м.
- Если воздухопроводные секции имеют крупный типоразмер квадратного сечения и соединяются на фланцах, то крепеж выполняется через каждые 6 м.
Куда должны смотреть болты
Что касается фланцевых соединений самих секций воздухопровода, то главное условие состоит в том, чтобы все гайки фланцевого соединения были с одной стороны. При этом, если при креплении к стенам или потолку используются разборные хомуты, то лучше монтировать их гайками наружу – это упростит разборку при демонтаже и крепление гаек во время установки. Соответственно болты закладываются шляпками к стене (потолку).
Хомут поверх изоляции или нет
Закреплять изолированный воздухопровод хомутом поверх изоляции не рекомендуется, так как это может привести к повреждению изоляционного слоя. Желательно наложить под хомут гофру или полимерную проставку, а после выполнить затяжку. Также можно оттянуть изоляционный слой, наложить хомут, а после вернуть изолятор на место, дополнительно закрепив его изолентой.
Вот и все сведения, которые необходимо для качественного монтажа воздухопроводов различной номенклатуры. Главное – подходить к работе ответственно и тщательно соблюдать те рекомендации, которые были представлены в данной статье.
Принцип классификации воздуховодов
Воздуховодами называют систему труб, приспособленную для движения по ней воздушного потока и устроенную определенным образом. Их применяют при монтаже систем вентиляции в домах‚ сети воздуховодов образуют системы кондиционирования‚ с их помощью подключают кухонные и промышленные вытяжки‚ используют в системах воздушного отопления.
Исходя из конструктивного исполнения‚ их делят на круглые и прямоугольные. Круглые воздуховоды эргономичны‚ воздух движется по ним почти бесшумно‚ вибрация при работе незначительная. Соединяют элементы воздуховода с круглым сечением без использования дополнительных элементов.
Прямоугольное сечение воздуховода предпочтительнее тогда, когда систему нужно сделать незаметной, спрятав ее под отделкой. Этим и удовлетворительным уровнем пропускной способности обусловлен их выбор при устройстве системы вентиляции в жилых домах. Кроме того, воздуховоды бывают жесткими и гибкими.
Металлические воздуховоды с прямоугольной формой сечения в разрезе имеют типовые размеры‚ колеблющиеся в пределах от 10 х 10 до 400 х 320 см. Прямые звенья имеют длину от 1 до 2.5 м. Крепят их разными способами
У первых сечение может быть как круглым‚ так и прямоугольным‚ а вторые в разрезе имеют только круг. Их использование уместно в точках разветвления. Производят гибкие воздуховоды в основном из алюминиевой фольги‚ полиэфира‚ хотя есть и изделия из силикона‚ текстиля‚ резины, устойчивой к агрессивной химии.
К вентиляторам‚ приточным и вытяжным анемостатам‚ решеткам их подсоединяют напрямую, но иногда, чтобы связать такой воздуховод с основной системой‚ дополнительно нужны соединительно-монтажные детали. Внутри поверхность гибких воздуховодов не отличается особой гладкостью, поэтому повышенное аэродинамическое сопротивление создает дополнительные шумы.
Гибкие воздуховоды могут быть как каркасными‚ так и бескаркасными. Каркас образует проволока — полимерная либо стальная. Свитую в пружину проволоку‚ покрывают синтетическим материалом‚ фольгированной лентой или полимером. Этот вид труб иногда оснащают покрытием — теплоизоляционным или шумопоглощающим
Структура у гибких воздуховодов многослойная. Для большей жесткости между слоями размещают стальную проволоку. Наиболее часто вентканалы в жилых домах прокладывают из труб ПВХ‚ обладающих высокими звукопоглощающими и теплоизоляционными характеристиками. Применяют гофру в тем местах, где скорость движения воздушной массы не превышает 30 м/с‚ а давление не выше 5 т. Па.
Воздуховодные каналы по своей конструкции могут быть встроенными‚ в виде вентиляционных шахт‚ и внешними‚ проложенными по стенам и потолкам. Первые располагают внутри стен. Чтобы они работали эффективно их поверхность внутри должна быть максимально гладкой‚ тогда воздух будет циркулировать свободно‚ не натыкаясь ни на какие помехи. Внизу шахта имеет отверстие‚ позволяющее очищать воздуховод.
Подвешенные и приставные короба используют для устройства внешних воздуховодов. Они представляют собой сборку, состоящую из труб и соединителей, различных по размеру и форме. Исходя из такого признака‚ как наличие изоляции‚ воздуховоды бывают изолированными и без изоляции. Основываясь на дизайне помещений и конструктивных особенностях строения‚ останавливают выбор на каком-то конкретном типе воздуховодов.
а-з — установка горизонтальных воздуховодных каналов; и-к — вертикальных каналов; а, и — крепление к стенам; б, в, г, к — фиксация к колоннам; д, в — к перекрытиям; е, з — к формам и прогонам;Конструктивные элементы: 1 — консоль; 2 — тяга; 3 — хомут; 4 — воздуховод; 5 — траверса; 6 — стяжной болт; 7 — накладка
Установке системы должен предшествовать качественный аэродинамический расчет. Потребуется определить давление в системе‚ объем воздушных масс‚ проходящих по воздуховоду‚ его сечение‚ тип воздухообмена.
Методы крепления воздуховодов

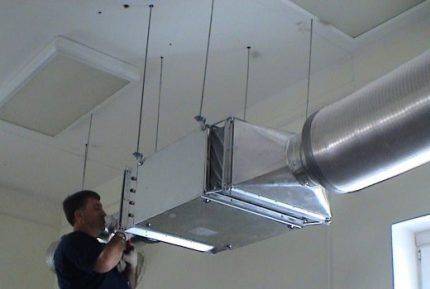

Крепят воздушные рукава чаще всего к потолку или стенам помещения, а технология крепления зависит от их типоразмеров и конфигурации.
По профилю сечения они подразделяются на прямоугольные и круглые отводы. Методы крепления применяют к ним разные.
Для крепежа прямоугольных каналов используют технологию с применением:
- Шпильки и профилей Z и L-образных форм.
- Шпильки и траверса.
Используют данные методы при монтаже тяжелых конструкций.
Для каналов круглого сечения применяют:
- Хомут и шпильку.
- Перфоленту и хомут.
Подобные способы крепежа распространены при сборке небольших систем.
Виды соединения металлических воздуховодов
Круглые отводы монтируются на следующих соединениях:
Для прямоугольных каналов используются:
Наряду с ними применяются классические соединения раструбом и сваркой.
Монтажная шина еврошина
Как правило, прямоугольные воздуховоды и фасонные детали стыкуются фланцевыми соединениями, созданными на основе монтажной шины. Другие названия этой уникальной конструкции – «еврошина», шинорейка.
Представляет она собой профиль L-образной конфигурации, благодаря которой стороны короба жестко фиксируются во фланце.
Изделие производится шириной 20 и 30 мм. Для создания фланца шинорейка нарезается по размеру на четыре части, собирается с помощью уголков, вставляется в отвод и прикрепляется к нему саморезами или болтами.
Места сопряжения стыкуемых фланцев по периметру прокладывают уплотнителем или смазывают герметиком. Прилегающие фланцы соединяют между собой болтами. Для придания дополнительной плотности прилегания устанавливают через каждые 50 см по периметру узла зажимные скобы (струбцины).
Монтажные шины обеспечивают герметичное соединение, создают дополнительную жесткость в вентиляционной конструкции.
Ниппель и муфта
Эти виды соединения используются в работе с круглыми вентиляционными трубами на прямолинейных участках.
Ниппель представляет собой отрезок трубы, середину которого опоясывает выпуклое ребро.
Деталь вставляют в трубу, где она фиксируется этим выступом. На неё надевается следующий сегмент вентиляционной системы. Стыковочный узел обклеивается алюминиевым скотчем.
Муфта по сути является внешним ниппелем и отличается от него только бортиком, выступающим внутрь, и размером сечения: оно больше диаметра трубопровода. Соответственно, муфта надевается на стыкуемые отводы с внешней стороны и закрывает место сопряжения.
Схема муфтового соединения
Реечное
Реечный способ состыковки используют при монтаже прямоугольных воздуховодов, длина сторон которых составляет 40 см и меньше.
Примыкающие торцы каналов с отгибами бортов соединяют, в изгибы вставляют рейку и загоняют её на всю длину сторон. Затем стык уплотняют молотком. Способ востребован в местах, ограниченных высотой.
Недостатком реечных стыков является утечка воздуха через них. Чтобы улучшить герметичность узла, применяют уплотняющие материалы из резины или полимера.
