Планирование и схемы водостока
Чтобы пошагово разобраться с монтажом водосливной системы, при планировании важно учесть такие моменты:
- Рассчитать площадь крыши, как общую, так и разрезе каждого ската.
- Схематично изобразить будущую установку, указав места фиксации воронок, диаметр желобов и количество требуемых элементов.
- Мастера рекомендуют покупать всю продукцию у одного производителя, чтобы исключить несоответствие размеров деталей.
- Грамотно подобрать материал системы. Хоть алюминиевые и стальные трубы обойдутся дороже, но прослужат дольше, чем пластиковые.
- При расчетах учесть нормы технической документации, СНиП.
Количество стояков определяется длиной фасадной части дома. Принято считать, что одного стояка хватает на каждые 12 м. При большем показателе потребуется монтировать два стояка и плюс компенсирующую воронку. Последний элемент используют, и когда рядом со зданием находятся другие постройки либо по периметру кровли планируется установка закрытой водосливной системы.
Важно правильно рассчитать количество длинных, коротких кронштейнов в виде крючков. Если кровлю только будут накрывать материалом, то к обрешетке фиксируют длинные крючки. Короткие допустимо применять и после настила кровли, закрепляя их к лобовой доске
Короткие допустимо применять и после настила кровли, закрепляя их к лобовой доске.
При выборе места установки стояков нужно учитывать общий вид здания, чтобы трубы не портили эстетичность постройки. Поэтому зачастую стоки монтируют по углам.
Какой материал выбрать
Металлическая водосточная система еще совсем недавно была единственным вариантом отведения сточных вод с крыши. Но в последнее время строительная промышленность значительно развилась. Сегодня есть несколько вариантов материалов для монтажа водосточной системы. Для этого можно использовать следующее:
- Керамика. Такие водостоки обладают внешней привлекательностью и большим сроком эксплуатации. Но у них есть масса недостатков. Во-первых, керамические водостоки очень тяжелые. Во-вторых, стоит они на порядок больше других вариантов;
- Пластик. Сегодня многие стараются использовать именно этот вариант водостоков. Пластик не боится коррозии, монтаж системы легко сделать своими руками, она служит долго. Кроме этого, пластиковые водостоки можно сделать в большом цветовом диапазоне. Но и тут не обошлось без минусов. Во-первых, пластик хрупкий. Во-вторых, такой водосток трудно ремонтировать. Если участок повредится, то его нужно полностью заменить;
- Металлическая конструкция. Такая система пользуется особой популярностью. Водостоки для крыши металлические способны выдерживать существенные механические воздействия. Кроме того, материал легко выдерживает перепады температур, и вся конструкция является ремонтопригодной.
Водостоки для крыши металлические могут быть выполнены в нескольких вариантах. Самый дешевый – это жестяная конструкций. Но не стоит сильно экономить. Жестяной вариант служит не долго, к тому же он и выглядит не очень эстетично. Хотя такой металлический водосток для крыши легко сделать своими руками, из подручных материалов.
Можно «потратиться» и приобрести систему из меди. Такой водосток будет служить практически вечно и станет украшением любой крыши. Но у подобных конструкций есть несколько недостатков. В первую очередь – это высокая стоимость. Кроме того, сделать монтаж своими руками будет сложно. Соединять медные элементы нужно с использованием специального оборудования.
Самая популярная металлическая водосточная система – это стальная. Если средств не очень много, то можно использовать оцинкованные элемент с покраской. Когда в экономии нет необходимости, то кровлю дома можно оснастить водостоком их стальных элементов с полимерным покрытием. Такая конструкция будет и служить дольше, и значительно улучшит внешний вид крыши.
Монтажные работы по устройству водослива
Если читатель интересуется, как сделать водостоки для крыши своими руками, и как правильно выполнить все работы, то ниже приведена подробная инструкция по установке системы отведения воды:
Монтаж водосточных систем начинают исключительно с установки кронштейнов под желоба. На этапе монтажа крюков необходимо сформировать угол уклона желобов. Уклон должен составлять 2-3 мм на каждый погонный метр стока. При гибе крюков необходимо пронумеровать их, чтобы в дальнейшем правильно согнуть и зафиксировать. Крепят держатели к карнизной планке. Первый и последний кронштейны крепят так, чтобы они на 10-15 см отступали от края кровельной кромки.
Важно: крюки должны быть расположены таким образом, чтобы вынос ската крыши занимать примерно треть желоба. Теперь устанавливают воронку
Если есть необходимость сделать вырез в желобе под нее, то место в желобе намечают строительным карандашом
Затем ножовкой вырезают паз. Все заусенцы по металлу нужно зашлифовать, а место среза закрасить специальной полимерной краской. Теперь воронку крепят к внешнему изгибу желоба и с внутренней стороны фиксируют ее с помощью зажимных клемм. На край сливного желоба устанавливают заглушку. Если воронка установлена правильно, то вся воды будет уходить в нее без заминок
Если есть необходимость сделать вырез в желобе под нее, то место в желобе намечают строительным карандашом. Затем ножовкой вырезают паз. Все заусенцы по металлу нужно зашлифовать, а место среза закрасить специальной полимерной краской. Теперь воронку крепят к внешнему изгибу желоба и с внутренней стороны фиксируют ее с помощью зажимных клемм. На край сливного желоба устанавливают заглушку. Если воронка установлена правильно, то вся воды будет уходить в нее без заминок
Теперь устанавливают воронку. Если есть необходимость сделать вырез в желобе под нее, то место в желобе намечают строительным карандашом. Затем ножовкой вырезают паз. Все заусенцы по металлу нужно зашлифовать, а место среза закрасить специальной полимерной краской. Теперь воронку крепят к внешнему изгибу желоба и с внутренней стороны фиксируют ее с помощью зажимных клемм. На край сливного желоба устанавливают заглушку. Если воронка установлена правильно, то вся воды будет уходить в нее без заминок.
Важно: резать металлические элементы водослива угловой шлифмашиной запрещено. При сильном нагреве полимерное покрытие системы повреждается
А это может привести к коррозии всей коммуникации
Поэтому использовать для резки при креплении водостока к крыше нужно только ножовку по металлу
А это может привести к коррозии всей коммуникации. Поэтому использовать для резки при креплении водостока к крыше нужно только ножовку по металлу.
Всю ворончатую конструкцию вместе с желобами вгоняют в кронштейны при несильном нажатии на них. Желоба должны войти в округлость гиба кронштейна. Крепление желоба водостока между собой проводят с помощью специальных замков. При этом между элементами воотвода оставляют зазор около 2-3 мм, чтобы проложить резиновую прокладку, смазанную герметиком. Замки защелкивают, а остатки герметика удаляют. По установленномуливнеотводу вода будет отправляться под углом к приемной воронке и дальше вниз по трубе.
Важно: все вспомогательные элементы (углы, заглушки, воронки) монтируются до установки основной линии желобов. Важно: расстояние между хомутами системы не должно быть больше 2 метров
При этом сама труба должна отступать от стен дома на 40 см
Если предполагается резка трубы, то ее выполняют ножовкой. Резать трубу с узкого конца запрещено
При этом сама труба должна отступать от стен дома на 40 см. Если предполагается резка трубы, то ее выполняют ножовкой. Резать трубу с узкого конца запрещено
Важно: расстояние между хомутами системы не должно быть больше 2 метров. При этом сама труба должна отступать от стен дома на 40 см
Если предполагается резка трубы, то ее выполняют ножовкой
Резать трубу с узкого конца запрещено
Если предполагается резка трубы, то ее выполняют ножовкой. Резать трубу с узкого конца запрещено.
К собранной вертикальной трубе крепят сливное колено при помощи специальных клепок. Сливное колено должно возвышаться над грунтом примерно на 30 см. Это будет правильно собранная водосточная система.
Важно: монтаж водослива для крыши дома необходимо проводить при температуре не ниже +5 градусов. Для титан-цинковых систем температура должна быть вообще +7-+10 градусов
В противном случае материал коммуникации может стать хрупким и ломким от холода
В противном случае материал коммуникации может стать хрупким и ломким от холода.
Видео: как монтируется система водоотведения с крыши

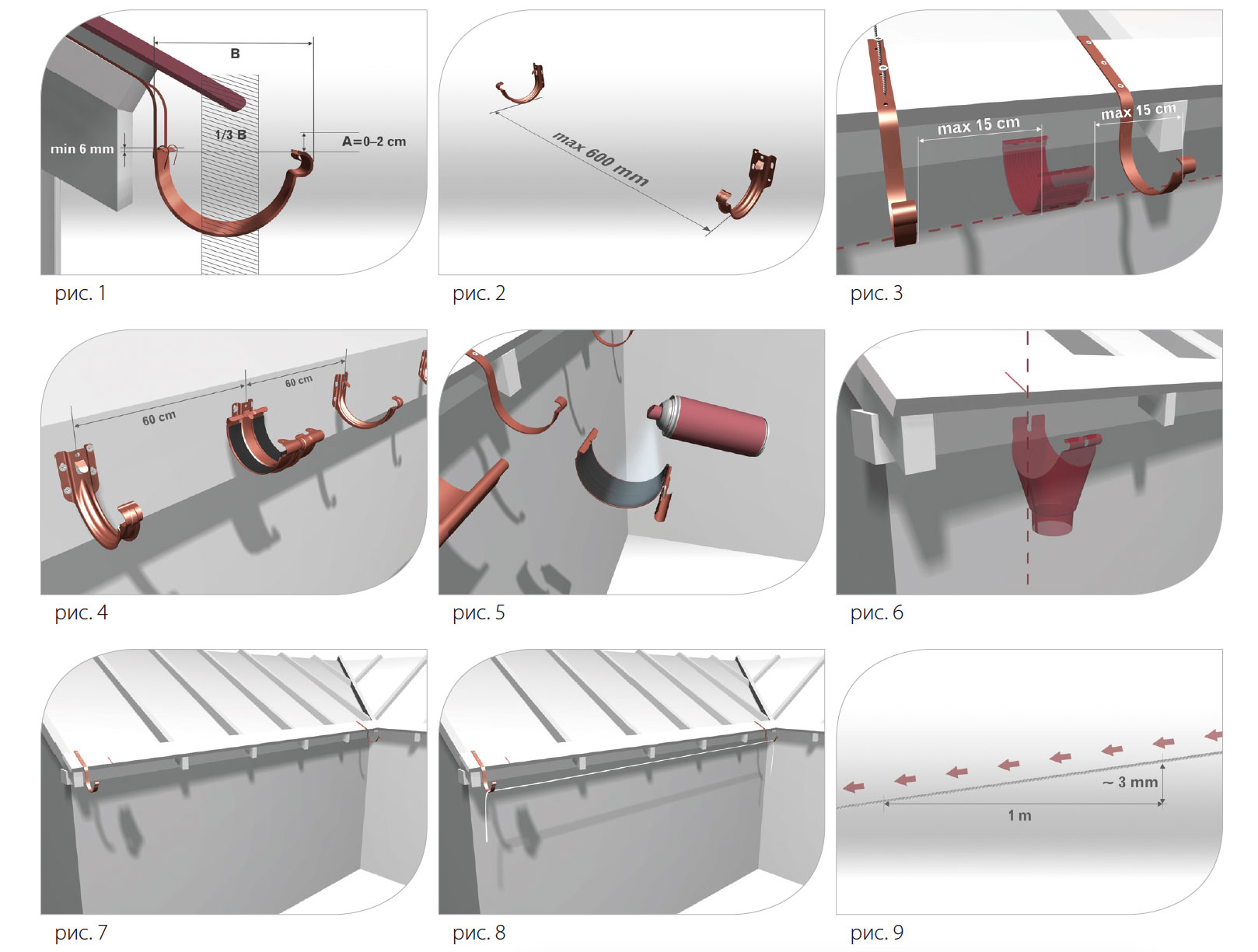

Последовательность проведения монтажа водосточной системы
В первую очередь проводят установку желобов. Их крепят к кронштейнам, которые закрепляют или на первый элемент обрешетки, или на стропильные ноги, или на лобовую доску. Оптимальный вариант – первый. Но его можно провести лишь в том случае, если кровельный материал на стропильную систему еще не установлен. Если крыша уже покрыта, то кронштейны крепятся по двум последним вариантам.

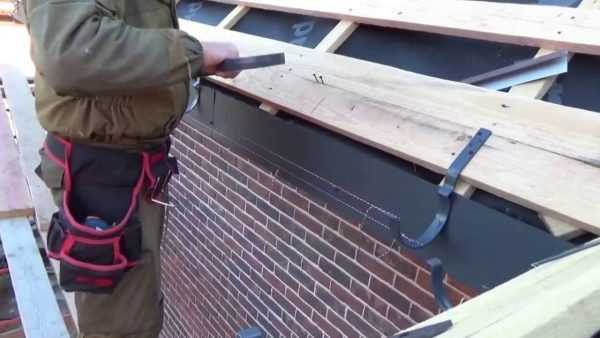

Установка кронштейнов на лобовую доску
Крепление кронштейнов к обрешетке
Для этого используются кронштейны с длинной ножкой. Ее просто отгибают назад необходимой длины, прикладывают к обрешетке и крепят к ней саморезами через проделанные отверстия.

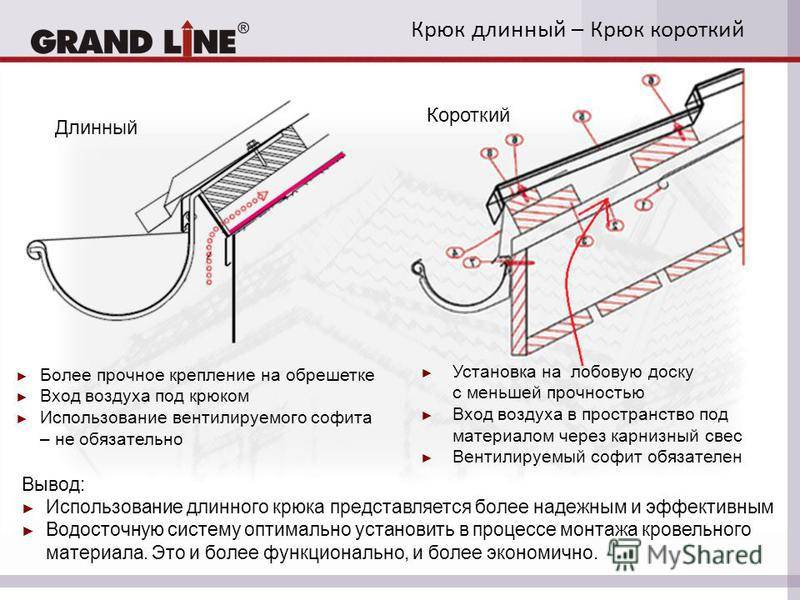

Кронштейн с длинной ножкой
Важно при установке придерживаться строго двух параметров:
расстояния между крепежными изделиями;
расстояние от середины крюка до края свеса крыши.
Последний параметр должен варьироваться в диапазоне 30-40 мм. Это делается для того, чтобы сходящая с крыши вода попала посередине желоба. Чтобы не было перелива через края лотков и брызг воды.

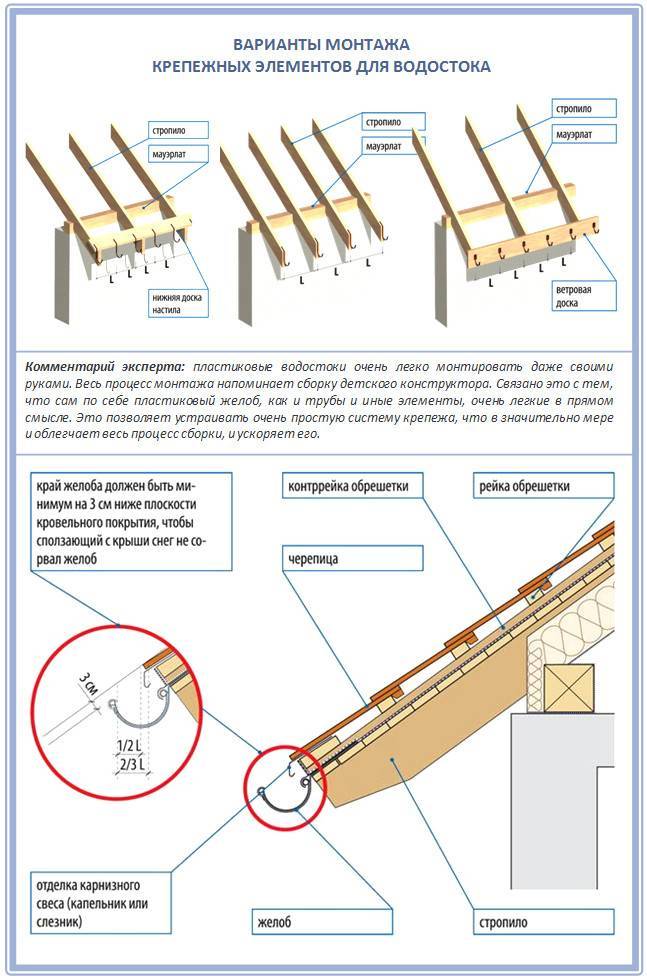

Установка и крепления кронштейнов к обрешетке
Крепление к стропильным ногам
Если кровельный материал уже уложен, то один из вариантов крепления кронштейнов – к стропилам. Для этого используются все те же крепежные изделия с длинной ножкой, только она у них повернута на 90°. Таким образом просто удобнее проводить крепление.
Кронштейн с повернутой на 90° ножкой

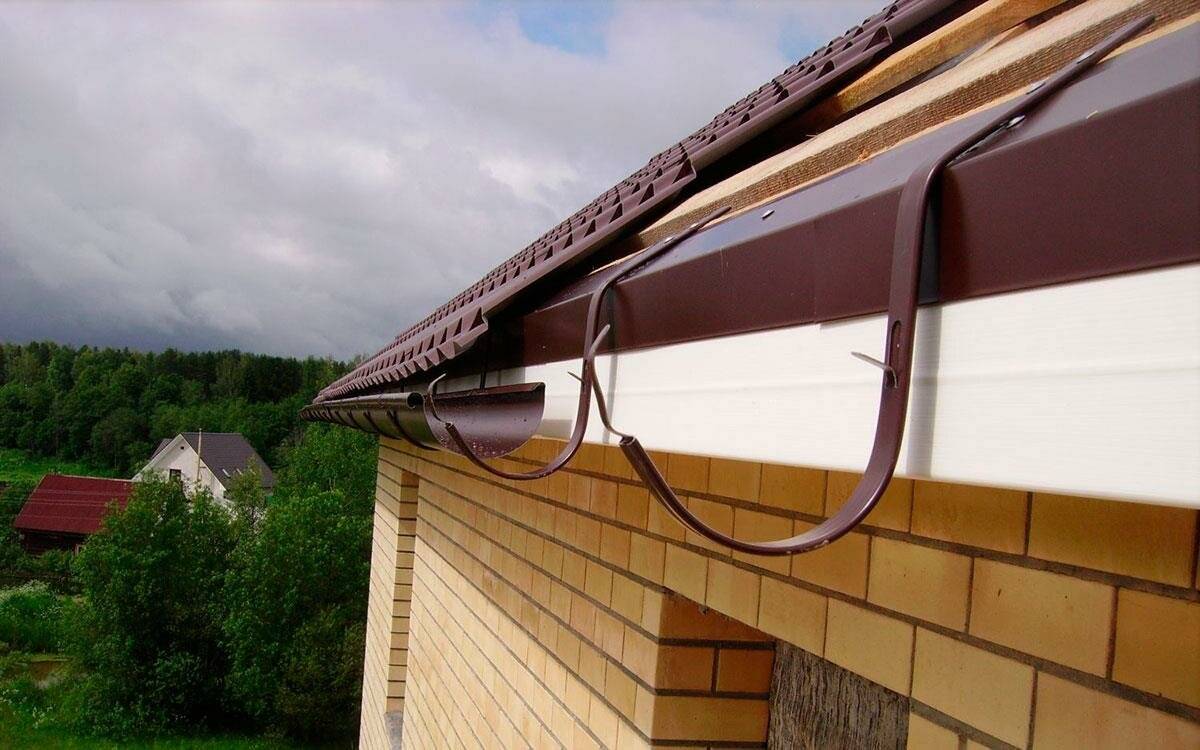

Крепление к лобовой доске
На одном из верхних фото уже показано, как крепить кронштейные крепежи к лобовой доске. Для этого используются короткие изделия без ножек, но с подставкой, в которой сделаны монтажные отверстия.
Необходимо обозначить, что сегодня производители предлагают различные модели, которые в основном друг от друга отличаются способом крепежа. На фото ниже показан вариант, где крепежным элементом выступает планка с пазом во всю длину. Она крепится к лобовой доске, а в пазы вставляются сами кронштейны.
Монтажная планка с кронштейнами для желобов
Другие варианты
Если провести установку кронштейнов по вышеописанным вариантам не представляется возможным, то можно провести крепление к подшивке свеса кровли. Для этого используются кронштейны с длинной ножкой, которая отгибается под требуемый угол и длину. На фотографии ниже такой вариант установки показан.
Крепление к подшивке свеса крыши

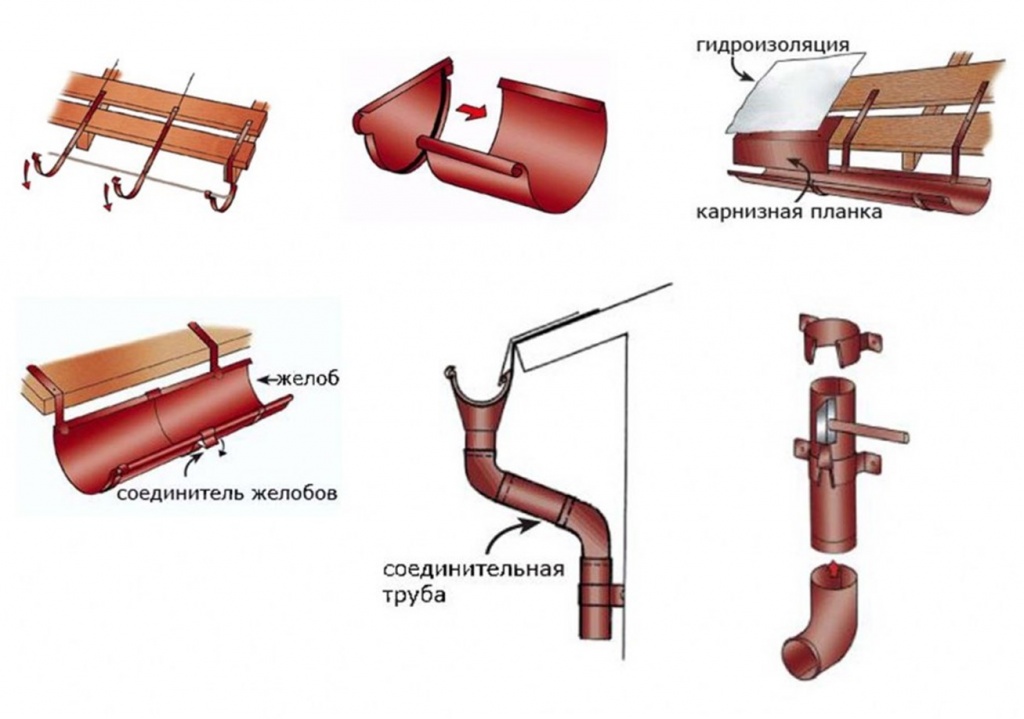

Элементы водостоков
В их перечень входят:
- Желоб. Предназначен, чтобы собирать дождевую, талую воды с крыши.
- Заглушка желоба. Крепится на торцах. Направляет воду по сторону уклона к воронке.
- Соединитель желоба. Им принято соединять желоба между собой. Герметичность достигается за счет уплотнителя из резины.
- Универсальный угол. Изменяет направление потока воды. Закреплять нужно на внутренних, наружных углах крыши.
- Колено трубы. Часто используется для аккуратного обхода элементов фасада зданий. Изменяет направление стока воды по трубе.
- Воронка. Работает как водоприемник. Соединяет желоба с трубами. Перенаправляет воду из водосборной в водосливную систему.
- Труба водосточная. Предназначена для вертикального стока воды.
- Муфта соединительная. Элемент крепежа труб. Отвечает за компенсацию температурного расширения.
- Слив. Отводит воду из системы в почву.
- Универсальный хомут. Позволяет прикреплять трубу на нужном расстоянии от дома.
- Металлический, пластиковый кронштейны. Требуются для монтажа желоба на карнизе крыши.
- Прямой или боковой удлинитель кронштейна. Используется, когда нужно прикрепить кронштейн желоба к стропилам или скату кровли.
- Регулируемый угол. Подойдет для прямых углов и до 150 градусов.
- Хомут крепежа трубы к фасаду здания.
- Защитная решетка. Предотвращает попадание мусора в водоотводную конструкцию.
- Поворотный отлив карнизного свеса для пристенного крепежа.
Количество и наименования элементов для разных видов крыш могут отличаться и быть дополнены.
Частые ошибки при монтаже
При отсутствии опыта чаще всего допускаются такие ошибки:
- Несоблюдение уклона желобов. Рекомендуемый показатель составляет от 3 до 5 мм на 1 погонный метр. При большем показателе вода просто не будет попадать туда, при меньшем – образуются участки застоя воды, мусора, придется проводить внеплановую чистку стока. Чтобы исправить такой недочет, приходится ломать часть крыши.
- Экономия на количестве кронштейнов. Следствие – чрезмерно гибкая конструкция становится менее устойчивой к ветровым нагрузкам, высокий риск повреждения, поломки. Для слива из пластика крепеж проводится с шагом 50 см, из железа и другого металла – через каждые 60 см.
- Муфты неправильно соединены. Следствие – на таких участках случаются протечки. Не стоит пренебрегать использованием уплотнителей из резины и нужно проходить стыки герметиком. Рекомендуется делать двойной крепеж кронштейнов (с двух сторон).
Отвод дождевых вод от фундамента

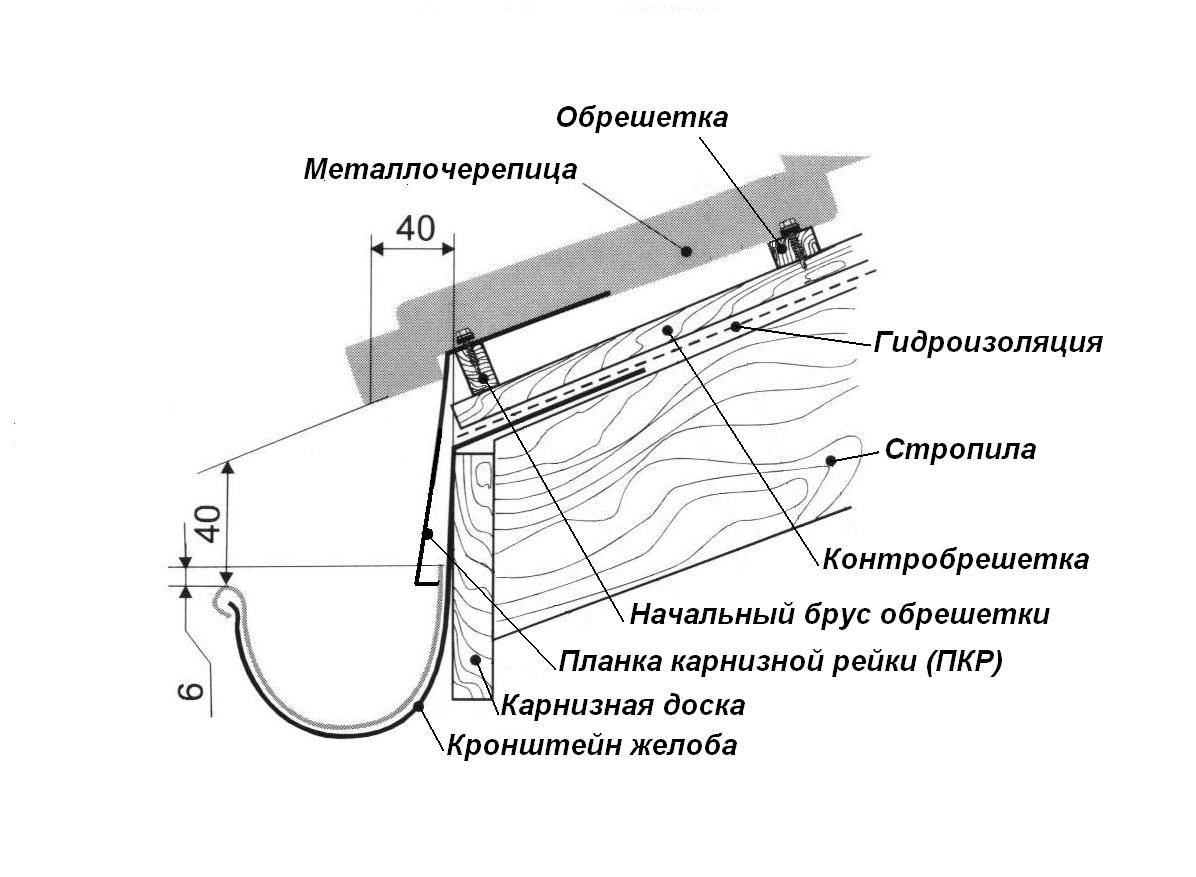

Схема установки водосточного желоба: 1 — карнизный свес; 2 — подстилающий слой; 3 — полукруглый водосточный желоб; 4 — кронштейн водосточного желоба; 5 — медная кровля; 6 — основание под кровлю; 7- стена.
Для вывода собирающейся воды от фундамента дома, необходимо правильно сделать небольшой водоприемник (ливневка) в том месте, где происходит выход воды из водосточной трубы и с помощью полимерных труб правильно вывести ее к колодцу или на улицу.
В качестве «ливневки» можно сделать приямок, который нужно забетонировать или установить уже готовый элемент, его можно купить в строительных магазинах.
Для конструкции с бетонной ливневкой и колодцем нужны будут следующие материалы:
- щебень фракционный 5-10 — 1,5-2 куб. м;
- песок — 0,2 куб. м;
- цемент — 45 кг;
- вода;
- доска для опалубки;
- полимерная труба, длина которой напрямую зависит от метража участка;
- решетка по размеру ливневки.
Первым делом выбираем место ливневки и правильно намечаем его колышками или гвоздями. Ее размер внутри будет составлять 30х30 см, снаружи, с учетом толщины стенки — 40х40 см. Глубина приямка будет приблизительно 60 см. Далее прокапывается траншея для полимерной трубы. Ширина траншеи должна соответствовать ширине лопаты, а дно должно иметь уклон, направленный в сторону колодца. В конце траншеи нужно выкопать котлован для колодца, размером 100х100х100см.
7 популярных монтажных методов
Для закрепления желобов и водосточных труб вам понадобятся специальные крюки. По строительным правилам установить вы их можете тремя основными способами: в общий дощатый настил, если речь идет о мягкой кровли, в стропильные ноги и в ветровую доску карнизного свеса:
Один из самых популярных примеров:
Иногда домашние мастера рассчитывают на то, что после окончания строительства крыши у них получится все-таки приподнять один-два листа кровельного покрытия и закрепить крюки на обрешетку. Но на самом деле оторвать вот так просто листы любого покрытия не получится, ведь вам придется в этом случае избавляться от одного-двух рядов саморезов или гвоздей. И на этом месте уже не обойтись без заплаток, что сведет на «нет» весь эстетический эффект.
Но кое-какой хитрый способ все-таки есть, и его суть состоит в том, чтобы положить специальные доски под покрытие, которые позволяют не помять кровельный материал и выкрутить крепление пассатижами.
Еще нечто подобное нередко проделывается с шифером. Там прямо в волны шифера вставляют деревянные бруски, которые были заранее выструганы по профилю волны. Здесь крепление для водостока монтируют прямо насквозь самого шифера – и брусок, и крюк одновременно.
Крепления крюков к лобовой доске – это самый простой способ, если крыша уже готова. Причем саму лобовую доску вовсе не сложно декорировать так, чтобы она выглядела как отдельный элемент крыши:
Для металлических кровельных покрытий крюки нужны короткие, из этого же материала и крепить их тоже лучше на металл:
А вот легкий по весу пластиковый водосток без проблем выдержит деревянная лобовая доска:
В случае, если лобовой доски на крыше нет вообще, тогда в стене устанавливают специальные металлические или деревянные «костыли», и желоб крепится прямо к ним при помощи шпилек или брусьев:
Или же крюки приходится ввинчивать в то, что есть, особенно, когда речь идет о небольших придомовых постройках:
а
Кроме того, сегодня продаются такие кронштейны, которые незаметны даже после монтажа, потому что они держат желоба сверху, а не снизу.
Такие кронштейны нужно крепить с шагом 40 и 70 см, иначе при более значительном расстоянии желоба способны деформироваться под тяжестью льда или снега:
Также вы можете найти регулируемые кронштейны. Достаточно подкрутить шурупы, чтобы регулировать их и настраивать в зависимости от угла наклона ската. Благодаря этому вам не нужно будет вновь проверять радиус изгиба у каждого крюка по отдельности.
В самых сложных случаях иногда приходится приобретать кронштейны подороже, но которые позволяют установить водосток даже на такую крышу, где уже уложен поликарбонат:
Конечно, такой метод подходит лишь для регионов, где дожди выпадают не часто и не в больших количествах.
Итак, подведем итоги: насколько надежным окажется вся водосточная система в целом, зависит от того, правильно ли вы установили кронштейны и смонтировали желоба.
Пошаговая инструкция
Монтаж к обрешётке осуществляется следующим образом:
- Снимается последний ряд кровельного слоя. При этом крепёж убирается с первой полосы и ослабляется на второй. Твёрдую крышу следует демонтировать медленно и постепенно, в противном случае листы можно легко повредить.
- Кронштейны распределяются на фанерной обрешётке и фиксируются саморезами.
- Кровля возвращается в исходное положение и надёжно закрепляется посредством клейкой мастики.
- Собирается конструкция водостока.
Крепление к различным сторонам стропил:
- Осуществляется предварительная примерка.
- Закрепляются крючки на боковине деревянного бруска.
- Собираются все элементы конструкции.

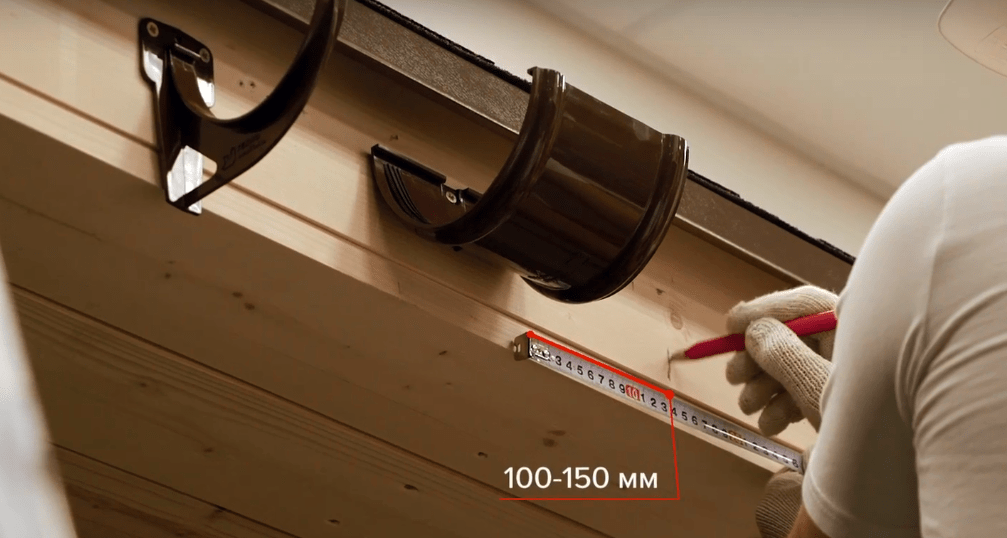

Монтаж на фронтальную доску отдельных кронштейнов:
- Перекладина размечается линией с уклоном 3–5 мм на 1 м жёлоба по направлению к сливу.
- От края доски отступаются 50–100 мм для определения точки крайнего кронштейна.
- Размечается линия с интервалом между крюками не более 600 мм. В районе установки сливной воронки держатели располагаются на расстоянии до 50 мм от неё.
- Кронштейны закрепляются на доске.
- Конструкция водостока собирается.
- На перекладине закрепляется направляющая через специально предусмотренные отверстия, регулируется уклон.
- С торца профиля надеваются кронштейны. Они равномерно распределяются по направляющей.
- Оборудуется водосток.
Лучше всего оборудовать водосток на этапе создания обрешётки под дальнейший настил кровли. Но в силу ряда различных причин это далеко не всегда представляется возможным. Поэтому существуют методики, предусматривающие рациональный монтаж водостока по окончании кровельных операций. Современные технологии позволяют производителям систем для сбора влаги предусмотреть различные ситуации и предложить потребителю оптимальные по функциональности образцы, выпускаемые в нескольких версиях.
Как установить водостоки, если крыша уже покрыта: устанавливаем правильно водостоки своими руками, выбрав подходящий вариант
Системы сбора дождевой воды со скатов кровли и ее отвода в ливневую канализацию или, по крайней мере, подальше от фундамента дома, является обязательной к обустройству, поэтому ее необходимо включить в разрабатываемый проект будущего строительства.
Чаще всего монтажом водостоков занимаются на этапе создания обрешетки под дальнейший настил кровли. Однако, существуют конструкции крыши, которые предполагают крепление водосточных систем уже после кровельных работ.
Кроме этого, случаются и другие ситуации, например, необходимость замены обветшавших желобов и труб с соответствующими креплениями.
Как установить водостоки, если крыша уже покрыта
Итак, решаем проблему – как установить водостоки, если крыша уже покрыта. А решение облегчается тем, что производители водосточных систем, предусмотрев разные случаи, при которых приходится монтировать общую конструкцию, изготавливают их в разных вариантах. О них и будет рассказано ниже.
Разновидности современных водосточных систем по материалу изготовления
Еще не столь давно самым популярным и, пожалуй, единственно доступным материалом для изготовления водосточных систем была оцинкованная сталь, из которой их, прочем, производят и сегодня.
Но они постепенно вытесняются металлическими конструкциями, имеющие полимерное покрытие, или же полностью изготовленными из пластиков. Такие системы обладают более респектабельным внешним видом и длительным сроком службы, значительно превышающий долговечность обычных оцинкованных вариантов.
Благодаря этим качествам водостоки «нового поколения» достаточно быстро стали очень востребованы покупателями.
Так как у потребителей достаточно часто возникает вопрос о том, какой вариант лучше — обычный оцинкованный, металлический, имеющий полимерное покрытие или же полностью пластиковый, стоит несколько слов об их сравнительных характеристиках. Следует сразу отметить, что у каждого из материалов, из которых производятся водостоки, есть свои достоинства и недостатки.
Пластиковую водосточную систему можно назвать самым оптимальным вариантом, так как материал, используемый для ее изготовления, не боится перепадов температуры, устойчив к зимним морозам и летнему зною. Кроме того, пластик не подвержен коррозийным процессам, инертен к ультрафиолету и другим внешним негативным воздействиям.
Водосточные системы, изготовленные из современных ударопрочных и стойких к воздействию внешней среды – наверное, оптимальный вариант
Пластиковые кронштейны для желобов имеют широкую крепежную поверхность, поэтому плотно прилегают к ветровой доске и надежно на ней удерживаются. Однако, пластик невозможно согнуть, придав ему желаемую конфигурацию, как металлические кронштейны. Поэтому все детали конструкции нужно точно подгонять под конкретную ширину лобовой доски и свеса.
Стоимость пластиковой водосточной системы превышает цены на конструкции из других материалов – это можно назвать самым существенным их недостатков.
