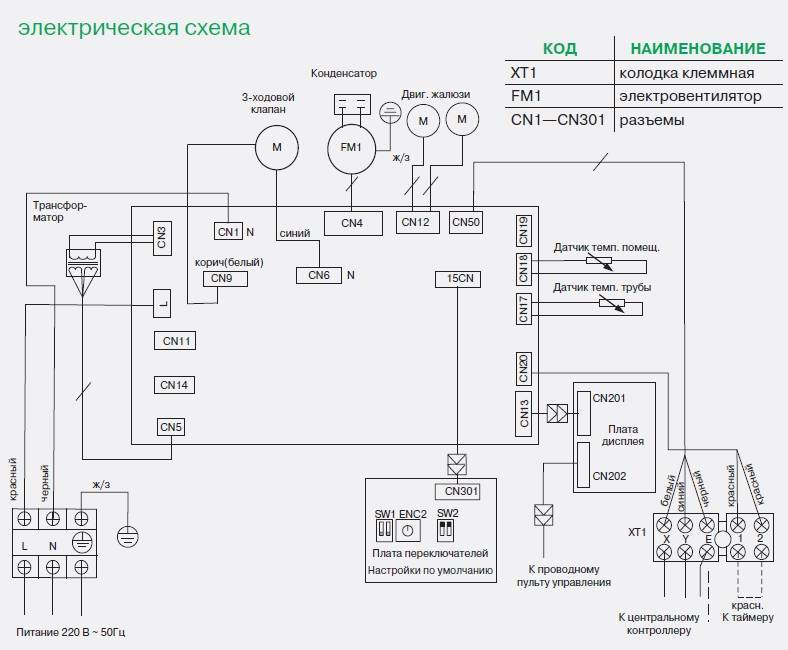

Монтаж, установка и подключение фанкойла: принципиальная электрическая схема

Подключение фанкойла в несколько этапов

Первый этап
– это установка самого фанкойла на место, отведенное в проекте с последующим подключением его к системе трубопроводов подводящих воду (или любой другой теплоноситель). Опять же следует за основу брать все характеристики заложенные в проекте.

Нельзя менять или изменять диаметры трубопроводов, материал, из которого должны быть сделаны трубы, что однозначно скажется на расходе теплоносителя через фанкойл и в дальнейшем на работоспособности самого чиллера.
Нельзя допускать установку не предусмотренных проектом, вентилей, переходников или других элементов гидравлического контура, а также не установку таких же элементов.
Необходимо помнить, что при работе фанкойла на его теплообменнике образуется конденсат и этот конденсат надо выводить в систему канализации.
Для исключения застоя конденсата в дренажных трубопроводах при его прокладке обязательно на всем протяжении дренажного трубопровода необходимо выдержать уклон в 1 градус.
Полностью исключить провалы и образование застойных зон.
В системе канализации присутствуют не приятные запахи и попадание этих запахов через дренажный трубопровод в фанкойл, а далее в помещение, тоже необходимо исключить, предусмотрев водяной затвор или запахозапирающее устройство на дренажном трубопроводе.

Второй этап.
Поскольку канальные фанкойлы бывают различные по типу расположения, то самым сложным на этом этапе является подключение фанкойлов к воздуховодам.

Не все канальные фанкойлы могут подключаться к воздуховодам, поэтому этот этап больше касается тех, кто имеет такое соединение. Если же канальный фанкойл требует подключение воздуховодов, то на этом этапе производят такое соединение, по которым поступает воздух к самому фанкойлу, и по которым подготовленный воздух поступает в помещение после фанкойла

Кроме этого необходимо обратить внимание на воздуховод, обеспечивающий приток свежего воздуха, если такой заложен в проекте.
Материал и сечение воздуховодов бывает различное и поэтому следует эти параметры воздуховодов соблюдать согласно тому, что заложено в проектной документации.
Следует обратить внимание на длину воздуховодов, по которым воздух должен поступать из помещения и в помещение. Эта длина напрямую связана с такой технической характеристикой фанкойла как статический напор

Увеличение длины воздуховодов может привести к снижению расхода воздуха.

Третий этап
. Происходит подключение фанкойлов к сети электрического питания.

Перед подключением неплохо было бы уделить немного время для того чтобы сверить соответствие напряжения фанкойла и сети к которой следует подключиться. Автомат, через который следует подключать фанкойл или несколько фанкойлов должен быть немного больше (примерно на 15-20%) по силе тока (амперам), чем все фанкойлы подключенные к нему. Можно воспользоваться формулой из 6 класса для расчета силы тока автомата. Р=U*I откуда I=P/U. Где Р – электрическая мощность подключенных фанкойлов; U – напряжение в сети (обычно 220 В); I – сила тока (амперы), которой должен соответствовать автомат через который происходит подключение.
Нельзя забывать, что обязательно необходимо подключить все три провода особенно третий – заземление.

В настоящее время большой популярностью у населения пользуется спросом монтаж фанкойлов – устройств, способных охлаждать либо нагревать воздух в помещении.
Такое устройство (проще говоря, теплообменник) может быть установлено в каждом помещении здания, что позволяет выбирать индивидуальный температурный режим по желанию людей, находящихся в нем. Несмотря на различия в конструкциях данных агрегатов, все они состоят из:

фильтрующего элемента, предохраняющего систему фанкойла от попадания в нее вместе с воздухом посторонних частиц;
самого теплообменника, с помощью которого воздух в помещении будет охлаждаться либо нагреваться, что зависит от выбранного режима работы прибора;
вентилятора, обеспечивающего принудительный поток воздуха через теплообменник;
электрического нагревательного элемента;
панели (пульта) управления.

Подключение датчиков

Основные типы датчиков, которые могут использоваться при подключении фанкойла:

Температурные датчики – предназначены для измерения температуры в помещении и регулирования работы фанкойла в зависимости от установленных параметров.
Датчики влажности – позволяют контролировать уровень влажности в помещении и соответствующим образом регулировать работу фанкойла.
Датчики движения – используются для обнаружения наличия людей в помещении и, в зависимости от настроек, включения или выключения фанкойла.
Датчики CO2 – предназначены для контроля уровня углекислого газа (CO2) в помещении и соответствующего регулирования работы фанкойла для обеспечения комфортных условий.

Подключение датчиков к фанкойлу должно производиться в соответствии с инструкцией производителя и с учетом особенностей системы. Основными параметрами подключения являются предоставление питания для датчиков и подключение их к соответствующим входным разъемам на плате фанкойла.

Важно учесть, что каждый тип датчиков может иметь свои особенности подключения, поэтому необходимо внимательно изучить документацию и следовать указаниям производителя. При правильном подключении датчиков к фанкойлу можно достичь наибольшей эффективности и оптимального комфорта в помещении

Техническое обслуживание систем вентиляции

Наименование услуги	Цена
Обслуживание приточно-вытяжной вентиляции мощностью до 4 кВт	6000руб.
Обслуживание приточно-вытяжной вентиляции мощностью от 4 кВт до 15 кВт	9000руб.
Обслуживание приточно-вытяжной вентиляции мощностью от 16 кВт	12000руб.
Обслуживание вытяжной вентиляции мощностью до 4 кВт	3000руб.
Обслуживание вытяжной вентиляции мощностью от 4 кВт до 15 кВт	4500руб.
Обслуживание вытяжной вентиляции от 16 кВт	руб.
Диагностика вытяжной вентиляции	3000руб.
Диагностика приточно-вытяжной вентиляции	9000руб.
Диагностика компрессорно-конденсаторного блока	1500руб.
Диагностика прецизионного кондиционера (по договору) за один блок (включая выезд)	5000руб.
Диагностика системы автоматики управления прецизионного кондиционера (по договору) за один блок	3500руб.

Дополнительные работы

Наименование услуги	Цена
Замена фильтра (без стоимости фильтра)	350руб.
Замена фильтрующего элемента (со стоимостью материала)	1100руб.
Замена ремня (без стоимости ремня)	650руб.
Пуско-наладка Системы автоматики вентиляции	11000руб.
Замена узла обвязки (REMAK) водяного калорифера	5000руб.
Замеры протока теплоносителя узла обвязки (за точку)	1450руб.
Опрессовка водяного калорифера	1800руб.
Опрессовка узла обвязки	1800руб.
Сезонные пуско-наладочные работы системы вентиляции	11000руб.
Сборка узла обвязки для водяной приточной установки	15000руб.
Обследование системы вентиляции	договорная
Балансировка системы вентиляции (за точку)	500руб.
Сборка узла обвязки (фреоновый) компрессорно-конденсаторного блока (без стоимости материалов)	12900руб.
Техническое обслуживание вытяжной установки до 1500 м3/ч	2000руб.
Пуско-наладка компрессорно-конденсаторного блока	6800руб.
Перепайка ТРВ до 20 кВт	8700руб.

Как правильно проводится монтаж фанкойлов? Подключение фанкойлов Электрическая схема подключения кассетного фанкойла

Смирнов Павел Петрович

Опытный специалист по системам вентиляции и кондиционирования. Работает в этой сфере более 15 лет.

Написано статей

Фанкойл – это элемент климатической системы для регулирования температуры в отдельных помещениях. Он используется для охлаждения и нагрева воздуха. Перед проектированием и монтажом этой системы потребитель должен изучить фанкойл что такое фанкойл, основные его характеристики и виды.

Фанкойл: что это такое, принцип работы

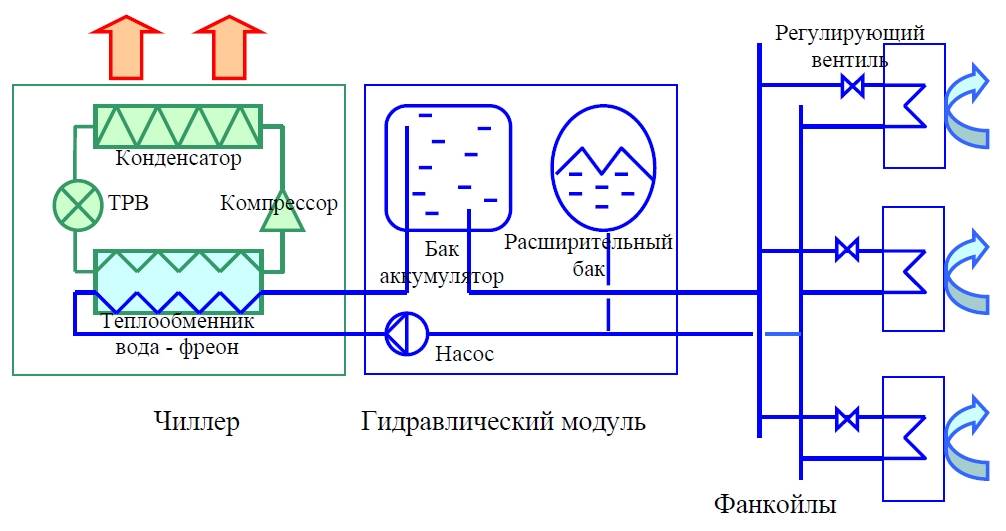

Это устройство входит в единую систему контроля температуры воздуха – чиллер-фанкойл. Вместо фреона применяется вода или антифриз. В зависимости от задачи чиллер охлаждает или нагревает рабочую жидкость. Она поступает по трубопроводам к фанкойлам в отдельных комнатах. С помощью вентилятора и теплообменника происходит изменение температуры воздуха в помещении.

Этапы работы устройства.

Изменение температуры в чиллере.
Поступление рабочей жидкости по трубопроводам к фанкойлам.
Передача холода (тепла) воздуху через теплообменник. Для циркуляции установлен вентилятор.
Возврат жидкости в чиллер для повторного изменения температуры.

Отсутствие фреона и зональное кондиционирование – вот чем отличается фанкойл от . В качестве рабочей жидкости можно использовать дистиллированную воду или антифриз. Это дает возможность вместо медных труб установить обычные водопроводные.

Классификация

Есть два основных вида фанкойлов – двухтрубные и с четырьмя магистралями. Первые подключаются к одному источнику рабочей жидкости, вторые могут одновременно использовать два – чиллер и устройство для нагрева воды.

В последнем случае возможно быстрое п

Преимущества системы фанкойл-чиллер

Одновременный монтаж фанкойлов и чиллера позволяет создать систему, которая:

Будет обеспечивать полноценный обогрев или охлаждение помещения, спустя 5 минут после ее запуска.
Дает возможность создать комфортный микроклимат в любом из помещений, где установлен фанкойл, по желанию людей, находящихся в данном помещении.
Позволяет экономить электроэнергию.
Обеспечивает возможность подключения к одному чиллеру неограниченного числа фанкойлов. Однако расстояние трассы от чиллера до самого удаленного фанкойла ограничивается параметром в 600 м.
Дает возможность сэкономить средства, необходимые для создания трубных трасс при выборе воды в качестве носителя. Однако создание такой системы в сооружении имеет один очень существенный недостаток – она не выполняет функцию вентилирования помещения. Поэтому ее нужно создавать параллельно с системой принудительной циркуляции воздуха в сооружении.

Промышленность предлагает потребителям на выбор несколько различных типов фанкойлов.

Двухтрубная схема подключения фанкойлов:

Упрощенная схема обвязки 2-х трубного фанкойла (калорифера):

Обозначения на схеме:

1 – Шаровой кран.

2 – Фильтр.

3 – 3-х ходовой регулирующий клапан с приводом.

Двухтрубная система дешевле четырехтрубной, но для ее работы, если необходимо предотвратить смешение теплоносителя, воду придется греть в дополнительном теплообменнике от системы теплоснабжения и необходим дополнительный циркуляционный насос. А это еще дополнительные эксплуатационные затраты. Для подачи тепловой энергии в межсезонье можно использовать реверсивный чиллер (работающий в режиме тепло-холод), который способен самостоятельно нагревать воду.

Данная схема обвязки фанкойлов послужит отличным решением для офисов, складов и при реконструкции зданий, где не всегда возможно проложить сложную систему трубопроводов с большим количеством узлов.

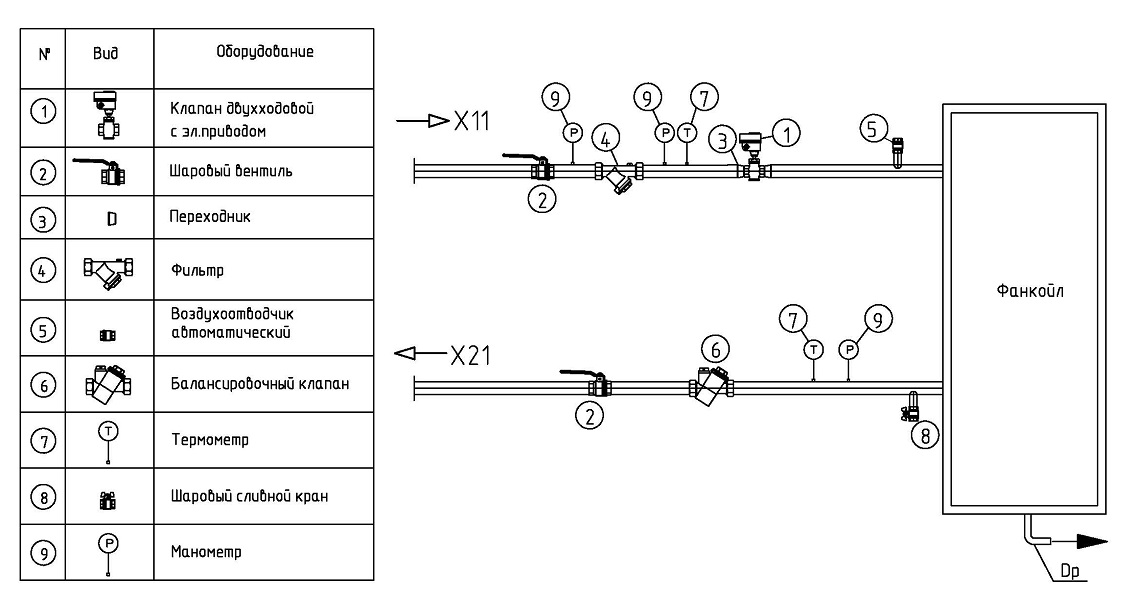

Подробная схема обвязки фанкойла с применением 2-ходового клапана:

Подробная схема обвязки фанкойла с применением 3-ходового клапана:

Четырехтрубная схема подключения фанкойла:

Четырехтрубная система — это двухконтурные фанкойлы (то есть с двумя теплообменниками). В данной системе каждый теплообменник подключен к трубопроводу с холодным и горячим теплоносителем соответственно, у каждого из теплообменников имеется собственный клапан для обвязки фанкойла , которые управляются пультом для фанкойла . Данная система применяется, когда хладоноситель (например, этиленгликоль) не может смешиваться с теплоносителем.

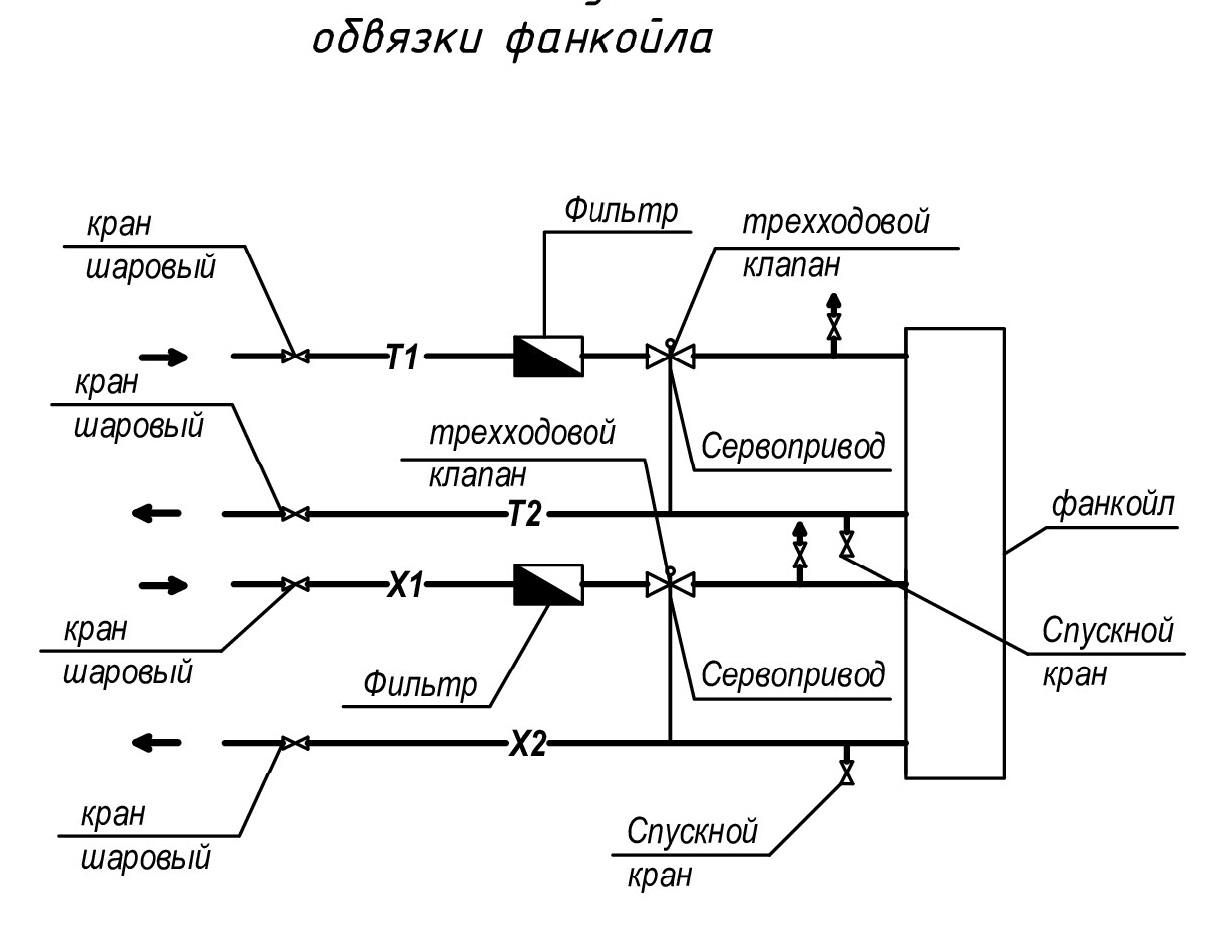

Схема обвязки четырехтрубного фанкойла является сдвоенной схемой обвязки для 2-х трубного фанкойла.

Четырехтрубная схема обвязки фанкойлов обеспечивает административному зданию их круглогодичную эксплуатацию, в межсезонье теплая вода в контур также может поступать от чиллера , который работает как тепловой насос. Зимой в дополнительном теплообменнике циркулирует горячая вода, которая поступает от системы центрального отопления. Температура теплоносителя в отопительный сезон составляет от 70 о С до 95 о С, что превышает допустимую температуру эксплуатации для большинства фанкойлов, поэтому её необходимо предварительно снизить.

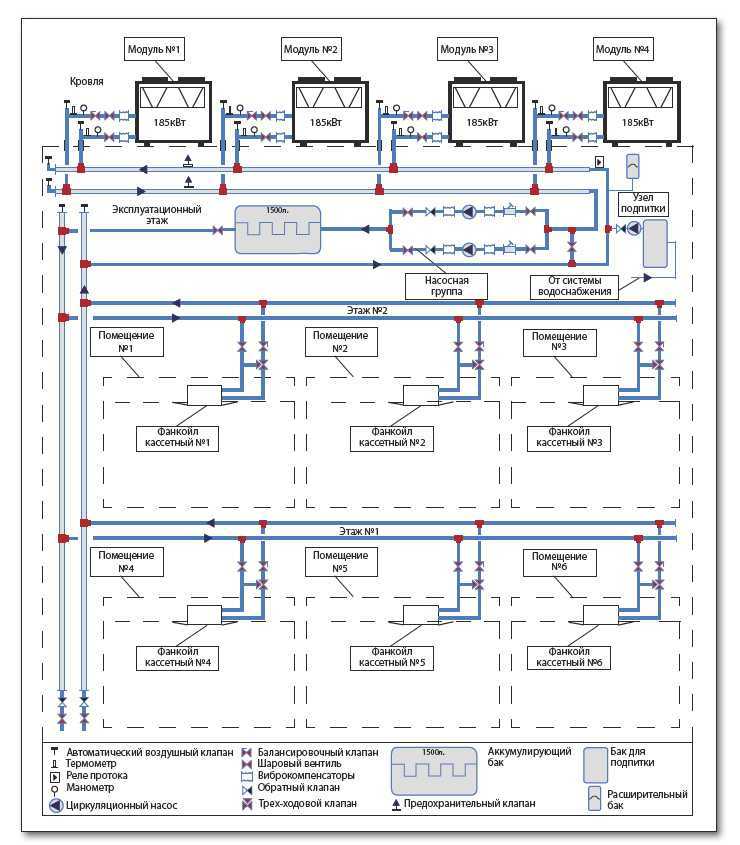

От чиллера поступает хладоноситель на все фанкойлы, установленные на каждом этаже здания. Горячая вода поступает от городской теплосети во все фанкойлы через специальный тепловой пункт, который, как правило, устанавливают в подвале.

При проектировании системы «чиллер-фанкойлы», в первую очередь, необходимо определиться со схемой подключения фанкойлов и сделать расчет гидравлической системы. Это должен делать только инженер-теплотехник. После определения теплоизбытков для каждого помещения, специалист уже подбирает чиллер (со встроенным гидравлическим контуром или без) и фанкойлы нужной хладопроизводительности, а также проектирует схему обвязки фанкойлов.

Если вы заметили ошибку – выделите ее мышью и нажмите CTRL+ENTER.

Сегодня в домах вместо систем кондиционирования часто прибегают к монтажу фанкойлов – устройств, которые охлаждают и нагревают воздух в помещении. Теплообменник можно устанавливать в разных комнатах здания и устанавливать для каждой из них индивидуальный режим температуры.

Особенности монтажа

Монтаж фанкойла – процесс очень сложный и требует как определенных знаний, так и опыта. Лучше доверить монтаж оборудования профессионалам. Процесс установки всей системы можно разбить на следующие этапы:

Установка фанкойлов. Выбирать нужно наиболее эффективное место.
Установка необходимых кранов, оборудования термоконтроля, специальных клапанов и т. д.
Создание узла обвязки.
Подключение оборудования к сети электропитания.
Процесс проверки плотности спайки швов.
Наполнение теплообменника водой.

Классическая схема подключения

Монтаж фанкойла осуществляется группами с использованием одиночного оборудования или оборудования разнообразных конструкций. Схема подключения устройства напрямую зависит от конструктивных особенностей системы.

Подключение фанкойла схематически выглядит примерно так:

От охлажденной жидкости (воды) идет магистраль к фанкойлам, параллельно соединенным между собой (может быть как один, так и несколько шт.). Они имеют две трубки. Одна на вход холодной воды, а другая — на ее выход. Далее вода после циркуляции выводится по второй магистрали в начальную точку, где заново охлаждается.

Монтаж корпуса

Монтаж фанкойлов осуществляется по одной схеме для большинства моделей:

Консольное оборудование крепится к полу с помощью специально установленных стоек. Корпус монтируется с помощью винтов с плоской шляпкой к стене.
Установка агрегата на стену путем вертикального монтажа осуществляется с высверливанием отверстий, предусмотренных в инструкции к оборудованию.
Установка системы на потолок осуществляется путем крепления корпуса к перекрытию с помощью анкеров и кронштейнов. Чаще всего систему прикрывает установленный подвесной потолок.

Сборка узла обвязки

При процессе обвязки используются разнообразные способы как ручной, так и автоматической арматуры, фильтров, контрольных датчиков, сливных отводов.

При подключении системы нужно использовать трубы с диаметром, который соответствует диаметру используемых штуцеров.

Необходимо использовать плавные изгибы системы подачи воды и дренажа. Резкие повороты будут создавать помехи в работе оборудования. Во многих случаях система устанавливается при помощи двухтрубной схемы обвязки.

Узел обвязки фанкойла

Теплоизоляция трубопровода

Если не использовать теплоизоляцию труб водяного контура, то система будет работать некачественно из-за потери тепла транспортируемой водой. В результате контакта трубопровода и воздуха на стенках будет образовываться конденсат, что вскоре приведет к повышению уровня влажности воздуха в помещении и образованию плесени на стенах. Чтобы избежать появления этих проблем, поверхность трубопровода обязательно нужно изолировать с помощью специального материала.

Изоляция должна быть толщиной 2 см, если температура в здании +30 °С и средний показатель влажности – 75–80%. Если не придерживаться этого правила, то конденсат появится и на поверхности теплоизоляции.

Дренажная система

Чтобы осуществить отвод конденсата, который появился в результате работы, пользуются установленными каналами. При прокладывании дренажной системы должен соблюдаться угол уклона, который составляет 2 мм на 100 мм пути. Укладывая магистраль, нужно следить за тем, чтобы не было участков, где может застаиваться сливная вода.

Конденсат, который образовывается на стенках трубы, попадает в специальный резервуар, установленный под фанкойлом. Далее, проходя по патрубку, расположенному в боковой части установки, он выводится наружу. Установка дренажа и трубки отвода конденсата осуществляется путем соединения всех стыков с помощью специальных стяжек. Это нужно для создания герметичности системы и предотвращения появления протеканий.

Устройство фанкойла

Подключение к сети

Прежде чем подключить установку к электропитанию, нужно помнить об опасности данных манипуляций и придерживаться определенных правил:

Обязательно заземлите оборудование перед подключением его к электричеству!
При запитывании установки нужно использовать тот тип и размер электрокабеля, который был указан производителем в инструкции.
Стоит учитывать и тот факт, что фанкойл – оборудование, которое потребляет до 15 кВт электроэнергии. Подключение оборудования к электросети осуществляется через щиток путем использования всех трех кабелей (можно использовать розетку, рассчитанную на мощность 230 В и частотой 50 Гц).
Запрещено устанавливать щиток с клеммами рядом с водяным кулером.
Провода, подающие напряжение, не должны соприкасаться с сетью управления оборудованием и деталями системы подачи воды.

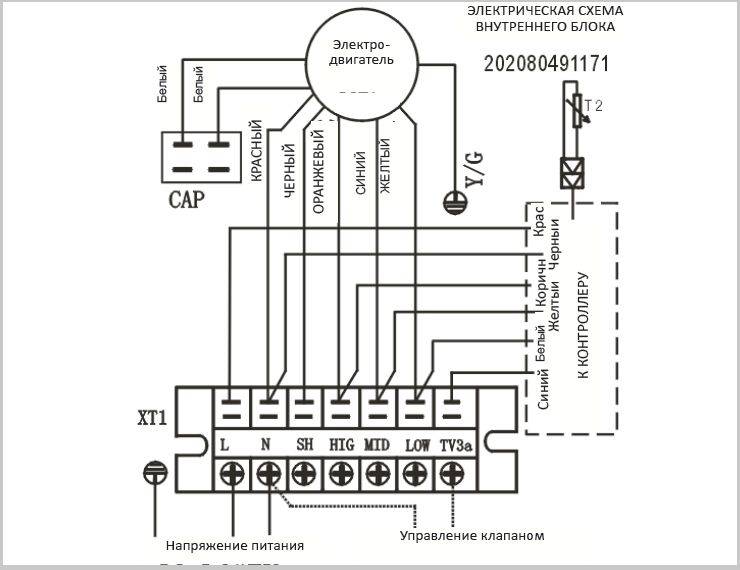

Как подключить фанкойл к электричеству?

Для начала, убедитесь, что у вас уже есть готовая проводка с розеткой поблизости. Это позволит подключить фанкойл к сети электричества без проблем.

Найдите электрический шкаф, в котором находятся автоматические выключатели и предохранители. Проверьте, есть ли свободное место для установки нового автомата или предохранителя для питания фанкойла. Если нет, обратитесь к специалистам, чтобы они провели дополнительные работы.

Приступим непосредственно к подключению. Сначала, выключите электропитание в помещении, где будет происходить установка фанкойла. Это необходимо для вашей безопасности.

Далее, снимите крышку фанкойла, чтобы получить доступ к электрическим соединениям внутри устройства. Обычно, там находятся соединительные блоки или клеммные колодки для подключения.

Подключите провода от сети электричества к соответствующим клеммам на фанкойле. Обычно, это делается с помощью отвертки или специального клеммника. Всегда следуйте инструкции производителя, чтобы избежать неправильного подключения.

Проверьте, чтобы все соединения были надежными и никакие провода не были обрезаны или повреждены. Убедитесь, что провода правильно зафиксированы в клеммных колодках или соединительных блоках.

После этого, закройте крышку фанкойла и убедитесь, что все соединения внутри устройства теперь надежно защищены.

Теперь можно включить электропитание в помещении и проверить работу фанкойла. Убедитесь, что он включается и работает должным образом.

Если у вас возникают сложности или вы не уверены в своих навыках, лучше обратиться к профессионалам. Они смогут быстро и качественно подключить фанкойл к электричеству.

Проверка подключения

После завершения подключения фанкойла к электричеству, необходимо провести проверку работоспособности системы. Для этого выполните следующие шаги:

Проверьте наличие электропитания: Убедитесь, что электропитание находится включенным и подается на фанкойл. Проверьте правильность подключения кабелей.
Проверьте правильность подключения: Проверьте, что все провода правильно подключены. Убедитесь, что каждый провод правильно соединен с соответствующим контактом на фанкойле и в электрической системе.
Проверьте наличие исправных компонентов: Убедитесь, что все компоненты системы (например, контакторы, предохранители) исправны и правильно установлены. Проверьте их состояние и замените при необходимости.
Проверьте работу вентилятора: Включите систему и проверьте работу вентилятора. Убедитесь, что вентилятор функционирует корректно и обеспечивает достаточный поток воздуха.
Проверьте работу датчиков: Если система оснащена датчиками (например, термостатом), проверьте их работу. Убедитесь, что они правильно реагируют на изменение температуры в помещении и корректно управляют работой фанкойла.

В случае обнаружения любых проблем или неисправностей, рекомендуется обратиться к специалисту по электротехнике или климатическим системам для дальнейшей диагностики и ремонта.

принцип работы и обустройство системы терморегуляции

Могут работать в двух режимах: на обогрев помещения и на охлаждение. В связи с этим существуют следующие варианты обвязок системы чиллер-фанкойл :

— двухтрубная система: в данном случае охлаждение летом и нагрев в межсезонье осуществляется за счет чиллера. Иногда в систему включают параллельно с чиллером тепловые приборы для нагрева зимой.

— четырехтрубная система: фанкойл способен работать в двух режимах (нагрев/охлаждение воздуха в помещении), причем для режима нагрева используется вода из системы отопления.

Рассмотрим подробнее данные схемы обвязки:

Двухтрубная система — это фанкойл с одним теплообменником. Самая распространенная и тривиальная схема обвязки. Одна труба подведена к фанкойлу для поступления охлажденной воды в теплообменник, другая — для её отвода к чиллеру («обратная вода»). Зимой двухтрубная система может использоваться для обогрева помещения, трубы подводятся к котлу или к системе теплоснабжения от городских котельных, а подача воды от чиллера не поступает. Летом подачу воды от котла блокирует специальный клапан, и фанкойлы работают уже на воде, поступающей от чиллера. Таким образом в системе допускается смешение тепло- и хладоносителя.

Упрощенная схема обвязки 2-х трубного фанкойла (калорифера):

Обозначения на схеме:

1 — Шаровой кран.

2 — Фильтр.

3 — 3-х ходовой регулирующий клапан с приводом.
