Как самостоятельно установить светодиодную ленту — порядок монтажа и советы

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

• если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
• если на 24 вольта, то кристаллов уже 6;
• если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
• а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

• Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
• Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

Ошибки подключения светодиодных лент

Начинающие совершают типичные ошибки, что приводят к некорректной работе и поломке светодиодных лент:

1. Неправильно выбран класс безопасности. Например, высокая влажность для типа ленты IP20 приведет к высокому риску возникновения короткого замыкания и поражения электротоком.
2. Слабая мощность блока питания, что не позволяет подключить дополнительные участки или обеспечить работу ленты на всю доступную мощность.
3. Некорректное подключение. К источнику питания каждая новая СДЛ подсоединяется параллельно, а не последовательно с обязательным соблюдением полярности.
4. Отсутствуют теплоотводящие элементы. Когда мощность ленты превышает 14 Вт, она устанавливается только на алюминиевый профиль.
5. Неправильно установленные (расположенные) ленты. Предметы интерьера загораживают светопоток, либо светодиодная лента находится вблизи отопительных систем и чрезмерно перегревается.

Самая популярная ошибка и жалобы, что не работает – это некорректное подключение!

Последовательно соединять ленты, как указано на рисунке ниже – нельзя! Каждый отрезок, тем более, когда он длиннее пяти метров,  подсоединяется только параллельно.

Правильно же светодиодные ленты подключаются так:

При правильном  подключении и соблюдении всех тонкостей монтажа светодиодная лента станет идеальным источником, как основного, так и дополнительного освещения.

Важно не совершать досадных ошибок, чтобы впоследствии все долго и исправно работало

Что понадобится для установки

Сложных инструментов или приспособлений для монтажа не потребуется. Для соединения ленты используют паяльник, но и он необязателен. Комплектующие, необходимые для монтажа низковольтной светодиодной ленты: контроллер, блок питания, коннекторы.

Контроллер

Контроллер для дюралайта до 100 метров

Это устройство предназначено для регулировки режима свечения диодов и изменения цвета подсветки. Подключив контроллер, с помощью пульта управления можно заставить светодиоды мигать или переливаться разными цветами. Для одноцветного дюралайта контроллер не нужен. Перед покупкой необходимо уточнить, сколько контактов для пайки имеет лента, чтобы приобрести подходящий прибор.

Блок питания

Для правильной и долгосрочной работы дюралайта необходим блок питания. Он понижает напряжение сети. Мощность блока подбирается в соответствии со светодиодной лентой – нужен запас. Подключают перед контроллером.

Коннекторы

Муфта для соединения лед-ленты под углом 90 градусов

Коннекторы позволяют соединить отдельные части ленты без использования паяльника. Но предварительно следует подобрать подходящий разъем: плоский или круглый.

По желанию также используется диммер для регулировки уровня интенсивности света, но его можно и не применять.

Как согнуть светодиодную ленту на 90 градусов?

Цветовой оттенок света — это, пожалуй, первый параметр для всех светодиодных изделий. По этому параметру светодиодные ленты делятся на две группы: монохромные и цветные. Монохромные полосы, будучи снабжены электричеством, обычно излучают только один цвет — белый, синий, красный, желтый или зеленый.

Однако, помимо этих основных цветов, можно найти примеры малинового, бирюзового и фиолетового свечения. Белые ленты различают также по цветовой температуре (теплые, нейтральные или холодные). К нестандартным вариантам относятся изделия для ультрафиолетового и инфракрасного освещения.

Разноцветные полосы соединены специальными контроллерами, которые используются для регулирования цвета цветовых каналов.

Исходя из направления, все светодиодные ленты делятся на два типа: фронтальные и экстремальные. Наиболее распространенной светодиодной лентой является фронтальная светодиодная вспышка 120°. Профильные корпуса могут иметь меньший угол рассеивания для фокусировки светового луча на конкретном объекте.

Мощность указывается в ваттах на линейный метр или полный цилиндр и зависит от типа светодиода, плотности и напряжения питания. Полосы с различными типами SMD-элементов с питанием 12 В имеют стандартные значения мощности. По таким параметрам, как мощность, не говоря уже о более дешевой продукции, произведенной в Китае.

Фактическая мощность продуктов с китайскими чип-брендами может повторять образец бренда дважды. Это приводит к снижению производительности при низкой освещенности. Во многих случаях потребление энергии соответствует заявленному, но световой поток значительно ниже характеристик. Это также связано с установкой некачественных элементов.

Рекомендации по использованию

Нет ничего сложного в монтаже светодиодных лент. Как установить своими руками этот прибор и использовать его, чтобы не возникло проблем и он прослужил вам максимально долгий срок? Рекомендации такие:

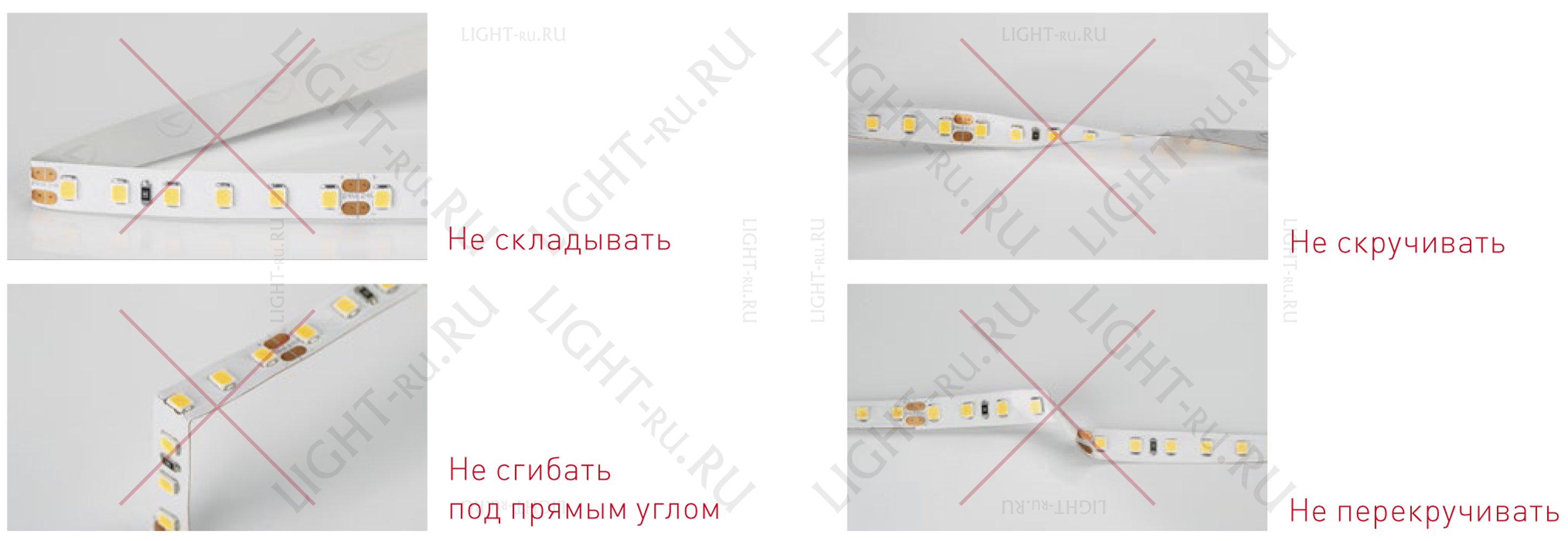

нельзя допускать механических нагрузок на ленту. Она быстро испортится, если допускать сильные изгибы или давить на нее;
применяйте только те коннекторы и разъемы для соединения, которые сделаны специально для вашей ленты. Для разных ее разновидностей они отличаются;
если нужно соединить несколько частей ленты, то делать это нужно так, чтобы питающие светодиоды и токопроводящие дорожки не были повреждены;
если вентиляция плохая, то ленты следует прикреплять прямо к зафиксированным профилям из алюминия

Он отводит излишки тепла, которые могут негативно сказаться на ресурсе осветительного устройства;
обязательно обращайте внимание на маркировку изделия. Например, если дюралайт имеет маркировку IP65, то ее можно применять даже при высокой влажности

Выбирайте тот или иной вариант в зависимости от условий использования;
обязательно учитывайте, как вы в будущем будете обслуживать и ремонтировать изделия. В частности, продумайте, сможете ли вы в случае необходимости обработать их паяльником. Как сами ленты, так и блоки питания нужно периодически обслуживать. Установка конструкции под подвесной или натяжной потолочной конструкцией может в будущем вызывать неудобства, соответственно, потолок придется частично разобрать.

Как свидетельствует практика, дюралайты лучше не применять с глянцевыми потолками, поскольку диоды зеркально в них отражаются и это не очень привлекательно выглядит. А еще подобная подсветка будет показывать все, даже самые маленькие загрязнения на поверхности.

Установка ленты своими руками

Самостоятельно быстро установить светодиодную конструкцию можно по такому плану:

• поверхность нужно обезжирить;
• уберите защитную пленку с ленты;
• приложите ее на поверхность и зафиксируйте ее легкими усилиями;
• если вам нужно создать сложную дизайнерскую подсветку, то можно применять профильные конструкции на основе пластика или алюминия. Если светодиоды мощные, то лучше выбирать алюминиевые изделия. Чем выше мощность, тем больше должен быть профиль;
• при использовании профиля лента укладывается на клеевую базовую основу или же просто приклеивается. Категорически не допускается попадания на светодиод клея.

Несмотря на то что дюралайт — достаточно дорогое осветительное устройство, оно имеет большое количество преимуществ, по сравнению с традиционными приборами. А еще с помощью светодиодных конструкций можно с легкостью сделать уникальное дизайнерское решение в освещении помещений и не только.

Правильный выбор

Светодиодные осветительные ленты представлены стандартным диэлектриком, оснащенным токопроводящими дорожками, и имеющим контактные площадки для SMD-компонентов в виде светодиодов и резисторов. Стандартное устройство включает в себя отдельные модули длиной 2,5-10 см. На каждый такой модуль приходится несколько диодов и резисторов, отвечающих за ограничение потребляемого тока.

• тип прибора;
• показатели напряжения;
• цвет свечения;
• тип монтажа элементов;
• размеры диодных чипов;
• количество диодов в одном метре ленты;
• класс защиты изделия.

Современные диодные ленточные осветители имеют белое (W), синие (B), красное (R) или зеленое (G) свечение. Также реализуются многоцветные RGB-ленты. Однорядные ленты отличаются плотностью диодов, кратной 30, а двойные ленты – кратной 60.

Особое внимание нужно обратить на размеры диодных чипов. Именно такие параметры характеризуют величину светового потока:

• SMD-3528 с мощностью 4,8-19,2 Вт/м;
• SMD-5050 с мощностью 7,2-14,4 Вт/м;
• ленты SMD-5060;
• ленты SMD-5630;
• ленты SMD-5730.

При выборе диодной осветительной ленты нельзя не учитывать степень защиты IP. Оптимальные показатели гарантируют безопасную и максимально продолжительную эксплуатацию источника света.

Светодиодные ленточные осветители класса IP-65 – IP-68 имеют лучшую влагозащитную степень, но часто характеризуются недостаточным уровнем теплоотвода, что обусловлено наличием оболочки из силикона.

Поэтому такие приборы целесообразно монтировать только в помещениях с избыточной влажностью.

Необходимы ли контроллер и блок питания

Порой мастера-любители стараются избежать расходов на дополнительные устройства. В подобных ситуациях помогает смекалка. Например, есть лента RGB длиной 10 м, однако нет блока питания и контроллера. Тогда прибегают к хитростям. Заместо обычного блока питания возможно использование адаптера для плазменного телезивора либо телевизора LED, выдающего 12 В. Обязательное условие: выпрямитель должен подходить по показателям исходной мощности. Единственная проблема заключается в том, что подобных блоков должно быть 3 — по 1 для каждого цвета.

Также заместо обыкновенного выключателя устанавливают 3-клавишный. Их соединяют так:

• Ноль должен пойти на блоки электропитания сразу и после этих блоков он должен опять соединиться в единую линию.
• Фазный электропровод должен пойти через выключатель и там превратиться в 3 электрожилы. Затем каждая из них идёт на собственный блок электропитания, затем она подаётся на ленту RGB нужного цвета.

В результате путём включения конкретных клавиш обеспечивается зажигание определённого цвета, а в случае комбинирования этих клавиш возможно достижение дополнительных цветов. Ленты RGB для интерьерного дизайна могут использоваться очень разнообразно.

Подключение светодиодных лент

Чтобы правильно подключить LED-ленту нужно учитывать и подобрать всё необходимое:

• потребляемую мощность ленты по всей длине;
• блок питания;
• усилитель;
• контроллер;
• провода для подключения к бытовой сети.

Самые ходовые светодиодные ленты работают от напряжения 12 и 24 вольта. Напрямую подключать к бытовой сети 220 В их нельзя. Для этого применяется специальный понижающий адаптер, рассчитанный для работы с напряжением, необходимым для СДЛ.

При наличии всего необходимого, подключить LED-ленту не составит никакого труда. Следует отметить, что существуют модели СДЛ, которые работают напрямую от сети 220 В  без применения специальных понижающих адаптеров и прочих устройств.

Монтаж СДЛ происходит в такой последовательности:

Устанавливаем монтажную коробку и подготавливаем силовой кабель. Подключаем фазный провод, а также нулевой и заземление в клеммах автомата в распределительном щитке

Внимание: работаем при выключенном напряжении! Другой конец разделанного кабеля с зачищенными концами вводим в монтажную коробку. Устанавливаем блок питания

Соединяем его с проводом в монтажной коробке удобным способом. Запитываем от блока питания светодиодную ленту.

Особенности подключения СДЛ с диммером

Диммер устанавливается между адаптером и самой светодиодной лентой последовательно в цепи:

• INPUT — к блоку питания;
• OUTPUT – к плате светодиодной ленты.

Понадобятся разноцветные изолированные провода для облегчения соблюдения полярности между блоком питания и диммером для корректной работы.

Также для подключения нам понадобится штыревые кабельные наконечники. Для удобства соблюдения полярности выбираем разноцветные.

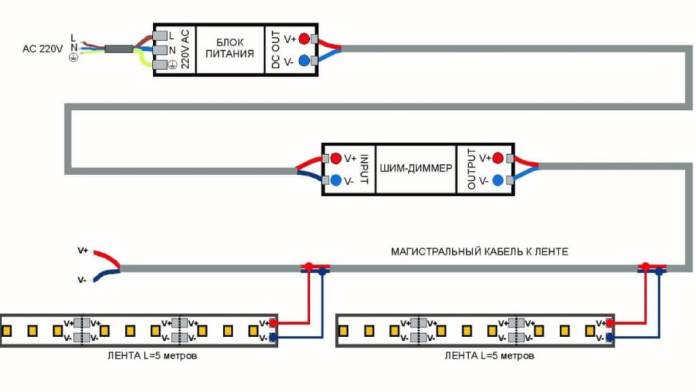

Сама же схема подключения выглядит так:

Подключаем к контролеру или к блоку питания

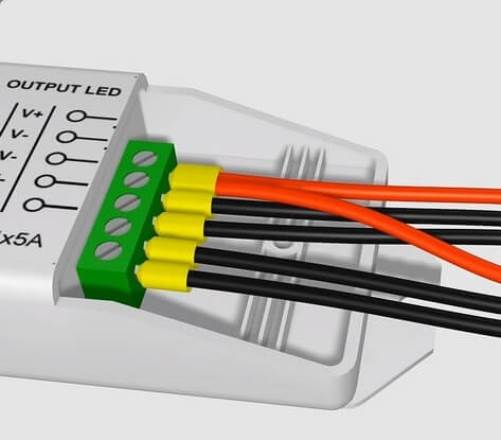

Подключение светодиодной ленты к блоку питания выполняется с помощью коннектора, концы которого с другой стороны подключены к блоку питания либо к контроллеру (диммеру)

Подключенная лента при помощи коннектора выглядит так:

Существенный недостаток такого соединения перед пайкой – соединение окисляется, нагревается, что плохо сказывается на работе кристаллов, входящих в конструкцию светодиодов.

Существуют специальные штырьковые коннекторы, которые прокалывают осветительный модуль в месте подключения без нарушения целостности ленты.

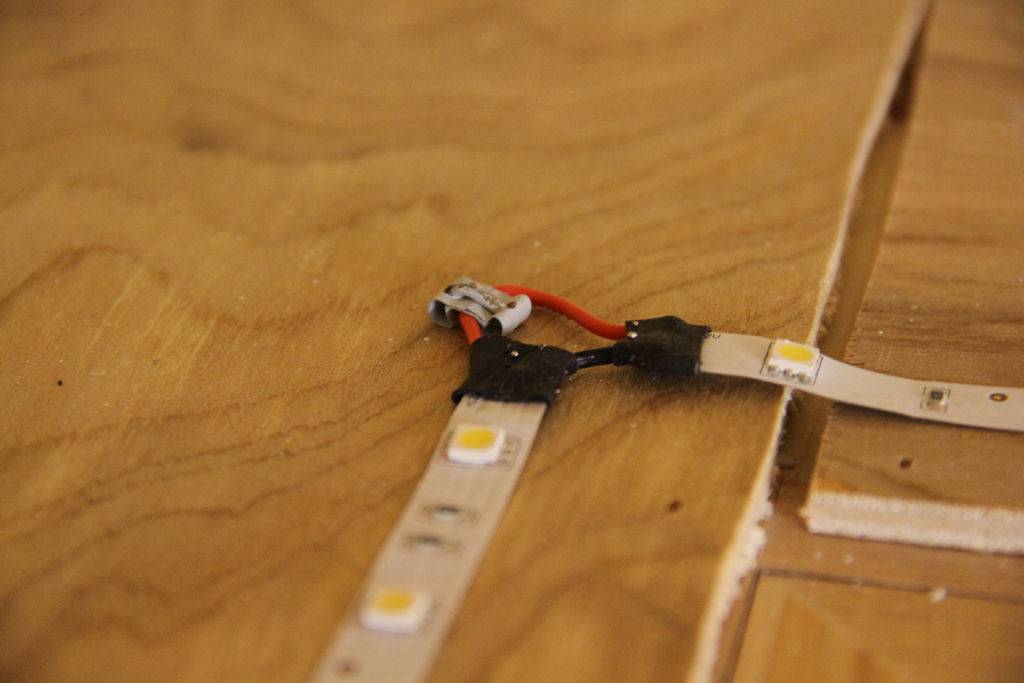

Подключение светодиодной ленты с помощью коннектора:

Подключение ленты пайкой припоем

Выполняем работу в такой последовательности:

1. Подготавливаем всё необходимое для пайки – паяльник, флюс, припой, провода.
2. Зачищаем жилы проводов и контакты модульной площадки.
3. Залуживаем места соединений и сами концы проводов.
4. Соблюдая полярность, припаиваем контакты.

Подключаем RGB-ленты, оснащенные контроллером

Нам понадобится блок питания, четыре разноцветных провода и контроллер. Плату светодиодной ленты подключаем  так:

• Черный провод – к +V;
• Красный – к R;
• Зеленый – к G;
• Синий – к B.

Визуально и схематично это выглядит так:

С достаточно мощным контроллером можно подключить еще одну пятиметровую светодиодную ленту двумя способами:

1. Параллельно.
2. При помощи усилителя.

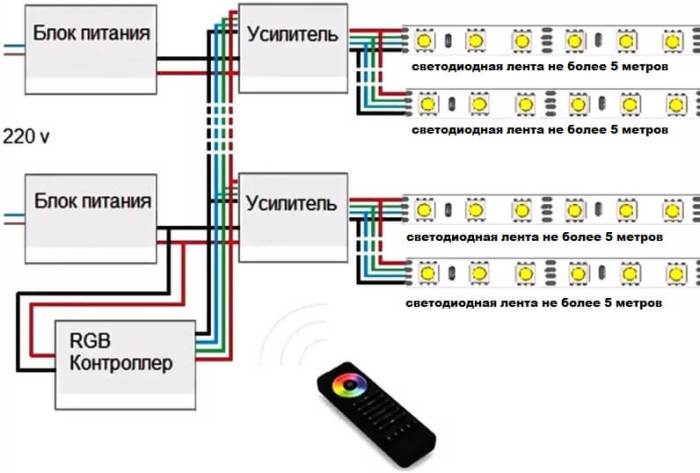

Схематично это выглядит так:

Чтобы снизить нагрузку на контроллер, соединяем параллельно каждый участок ленты как на схеме ниже.

Когда же не хватает мощности, применяем в схеме еще один дополнительный блок питания.

Светодиодные ленты также можно подсоединять напрямую к сети 220В (только те, что рассчитаны на подобную нагрузку) при помощи трехклавишного выключателя.

Коннекторы для светодиодной ленты

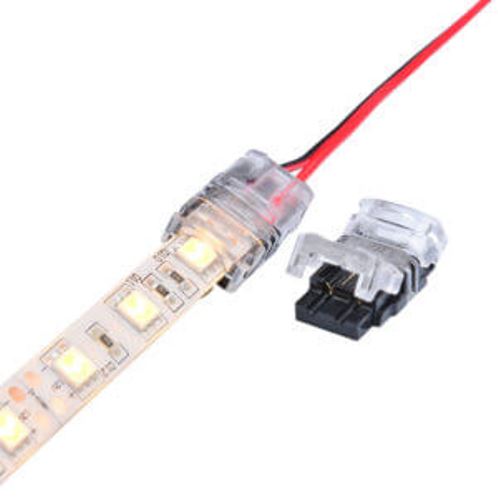

Коннектор для светодиодной ленты представляет собой изделие специальной конструкции, в котором имеются контакты для соединения с токоведущими контактами светодиодной ленты. Соединение светодиодных лент с помощью коннекторов сделать гораздо проще и намного быстрее, так как для этого необходимо просто взять коннектор, и разместить внутри него светодиодную ленту. Но этот способ финансово более затратный.

При этом нужно учитывать, что таким способом можно будет соединить только одинаковые по габаритным параметрам ленты. Коннекторы подбираются под определенную ширину ленты и тип ленты, например, для одноцветной ленты с двумя контактами и шириной 8 мм, или для RGB ленты с четырьмя контактами и шириной 10 мм.

Виды коннекторов для светодиодных лент по типу фиксации ленты:

Со сдвижными зажимами. Это самый компактный вариант коннекторов для светодиодных лент. Для соединения LED ленты с коннектором необходимо выдвинуть фиксатор, как правило имеющий черный цвет, и установить в щель светодиодную ленту, после чего задвинуть фиксатор обратно, зафиксировав таким обрезом светодиодную ленту. По такому принципу подключаются шлейфы в ноутбуке к материнской плате. Недостатком коннектора со сдвижными зажимами считается невозможность визуального контроля качества соединения LED ленты и контактов коннектора.

С боковыми прижимными защелками. Самый распространенный вид коннекторов, применяемый для быстрого соединения светодиодных лент. Чтобы соединить с его помощью отдельные куски LED лент, необходимо отщелкнуть защитную крышку и установить в пазы светодиодную ленту. При этом медные контактные площадки светодиодной ленты должны оказаться под прижимными клеммами коннектора. LED лента дополнительно фиксируется при закрытии крышки на защелку, за счет наличия в ней специальных штырей. Есть у этого вида коннектора один существенный недостаток. Он не может пропускать большие токи и сильно подвержен коррозии. Окисленные контакты значительно ухудшают проводимость и при больших нагрузках могут стать причиной неприятностей в виде очага возгорания.

Прокалывающие коннекторы. Такие коннекторы считаются самыми надежными из всех, но при этом они самые дорогостоящие. Их контакты выполнены в виде заостренных зубцов, и прокалывают насквозь светодиодную ленту в области контактных площадок. Для монтажа прокалывающих коннекторов необходимо прилагать немало усилий, поэтому для закрытия крышки лучше пользоваться плоскогубцами. В момент закрытия зубцы прокалывают ленту в местах размещения медных токопроводящих дорожек и образуется электрическое соединение.

Коннекторы для светодиодной ленты со сдвижными зажимами и с прижимными боковыми защелками требуют предварительной подготовки самих светодиодных лент. Контакты предварительно необходимо зачистить, если они имеют защитное покрытие, и очистить от окислов для более качественного соединения. Со временем такие контакты окисляются. Прокалывающие коннекторы не требуют предварительной подготовки, так как благодаря своей конструкции их зубцы прорезают все защитные покрытия и окислы, контактируя в итоге с медными дорожками.

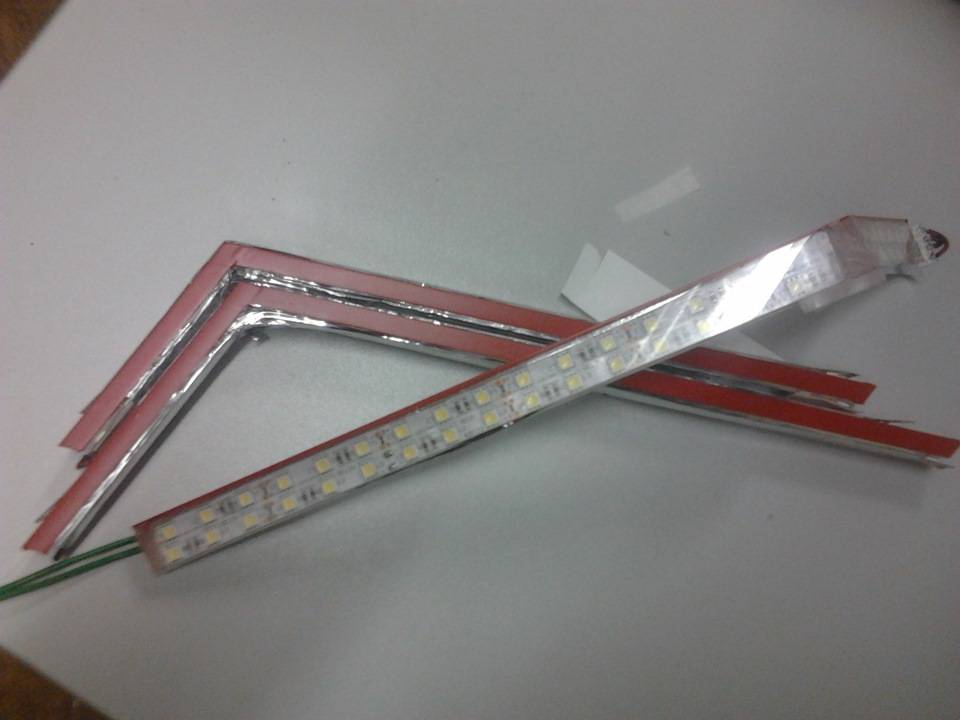

Угловые вставки для соединения светодиодных лент под углом

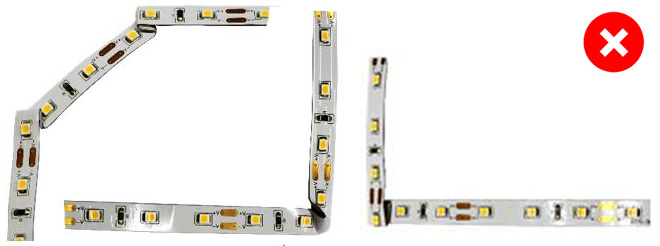

Светодиодные ленты по своей конструкции гибкие, но произвольно их гнуть, к сожалению, нельзя, радиус их изгиба ограничен. Для соединения светодиодных лент под углом, применяют угловые вставки, которые в сочетании с коннекторами для LED лент позволяют соединять светодиодные ленты под необходимым углом. Такие вставки могут быть Г-образными, Т-образными, крестообразными и с проводами, для соединения под любым произвольным углом. С их помощью можно воплотить в реальность самые разнообразные светящиеся конструкции, практически любую фантазию дизайнера.

Можно ли разрезать светодиодную ленту в любом месте?

Для сохранения работоспособности всех сегментов светодиодной ленты разрезать ее нужно только в предусмотренных для этого местах ленты. Если разрезать в любом месте ленты между светодиодами, то светодиоды из разрезанного сегмента LED ленты работать не будут.

Можно ли соединить светодиодные ленты?

Соединять отрезки светодиодных лент в одну длинную ленту можно только с одинаковым напряжением питания, причем монохромные только с монохромные, RGB с RGB.

Есть ли возможность соединить светодиодные ленты без пайки?

Самое надежное соединение LED лент осуществляется с помощью пайки, но для быстрого соединения светодиодных лент можно использовать специальные коннекторы.

Конструкция лент

Светодиодная лента представляет собой печатную гибкую плату, на которой расположены белые или цветные светодиоды и резисторы. Светодиоды имеют кратную плотность размещения.

Обычно в точках продаж предлагаются изделия шириной порядка сантиметра и толщиной до 3 мм. Часто их нарезают кусками длиной до 5 метров и наматывают на специальные катушки. Резисторы, расположенные на горизонтальной плоскости конструкции вместе со светодиодами, нужны с целью ограничения тока.

Цвет и величина светового потока конструкции зависит от ее модификации. Свечение может быть предусмотрено многоцветное или монохромное.

Блок светодиодов и сопротивлений имеет равномерное кратное распределение, благодаря чему освещенность выходит равномерной. Также на ленте присутствуют делительные отметки с целью удобной разделки.

Комплектация подсветки

Установка светодиодной ленты и ее последующее применение возможны с использованием таких пускорегулировочных приборов: блок питания; контроллер.

Светодиоды работают с учетом постоянного тока напряжения 12 на 24 на 36 В, однако в большинстве случаев показатель равен 220 В. Для этого и нужен блок питания, играющего роль адаптирующего прибора.

Показатели блока питания определены его техническими характеристиками:

• при создании влагозащищенных систем нужно использовать блок питания с аналогичным герметическим исполнением. Если же планируется установка открытой системы освещения, то следует выбирать блок, который не будет защищен от пыли и влаги;
• питающий блок должен соответствовать номинальному напряжению ленты;
• расчетную мощность блока можно определить, умножив количество метров ленты, которая будет подключаться, на номинальную мощность одного метра и приплюсовав к показателю запас по мощности. Он составляет от 25 процентов и больше.

Блоки питания имеют стандартные электротехнические показатели, соответственно, выбирать нужно тот, что имеет равную или чуть большую мощность по сравнению с полученным итоговым значением.

Второй прибор для работы — это контроллер. Контроллер нужен, чтобы можно было создавать статические или динамические световые эффекты.

Чтобы получить тот или иной вариант подсветки, следует выбирать определенную модификацию контроллера:

• MIX — используется в системах со светодиодами белого цвета и разной температурой сечения;
• RGB — нужен для 3-канального управления синим, зеленым и красным цветом. Влияет на скорость изменения цвета и создает разноцветные сочетания подсветки;
• DMX — применяется для сложных систем, где присутствует много световых источников;
• DALI — решение для системы «Умный дом».

Расчёт светодиодной ленты и блока питания

Светодиодные ленточные осветители работают от постоянного тока, а подключение выполняется к источнику напряжения 12 В или 24 В. По этой причине для запитывания от обычной электросети используются преобразующие импульсные блоки питания, которые обязательно должны соответствовать мощности осветительного прибора. Уровень мощности можно определить по табличным данным.

Тип диодного ленточного осветителя	Количество диодов в одном метре	Показатели мощности
SМD-3528	60 шт.	4,8 Вт
SМD-3528	120 шт.	7,2 Вт
SМD-3528	240 шт.	16,0 Вт
SМD-5050	30 шт.	7,2 Вт
SМD-5050	60 шт.	14,0 Вт
SМD-5050	120 шт.	25,0 Вт

Пайка светодиодной ленты

Монтировать светодиодную ленту не сложно. Однако, многих отпугивает необходимость в ее пайке. Эти действия нужно предпринимать в тех случаях, когда длина приобретенной ленты превышает необходимую либо одного полотна явно недостаточно для большой комнаты. При сложных фигурах лента множество раз поворачивается, меняет направление, для чего также необходимо ее разрезать. После контактные места необходимо заново соединить. Не стоит моментально искать профессионалов – электронщиков. Просто для начала приобретите соединительные провода или коннекторы.

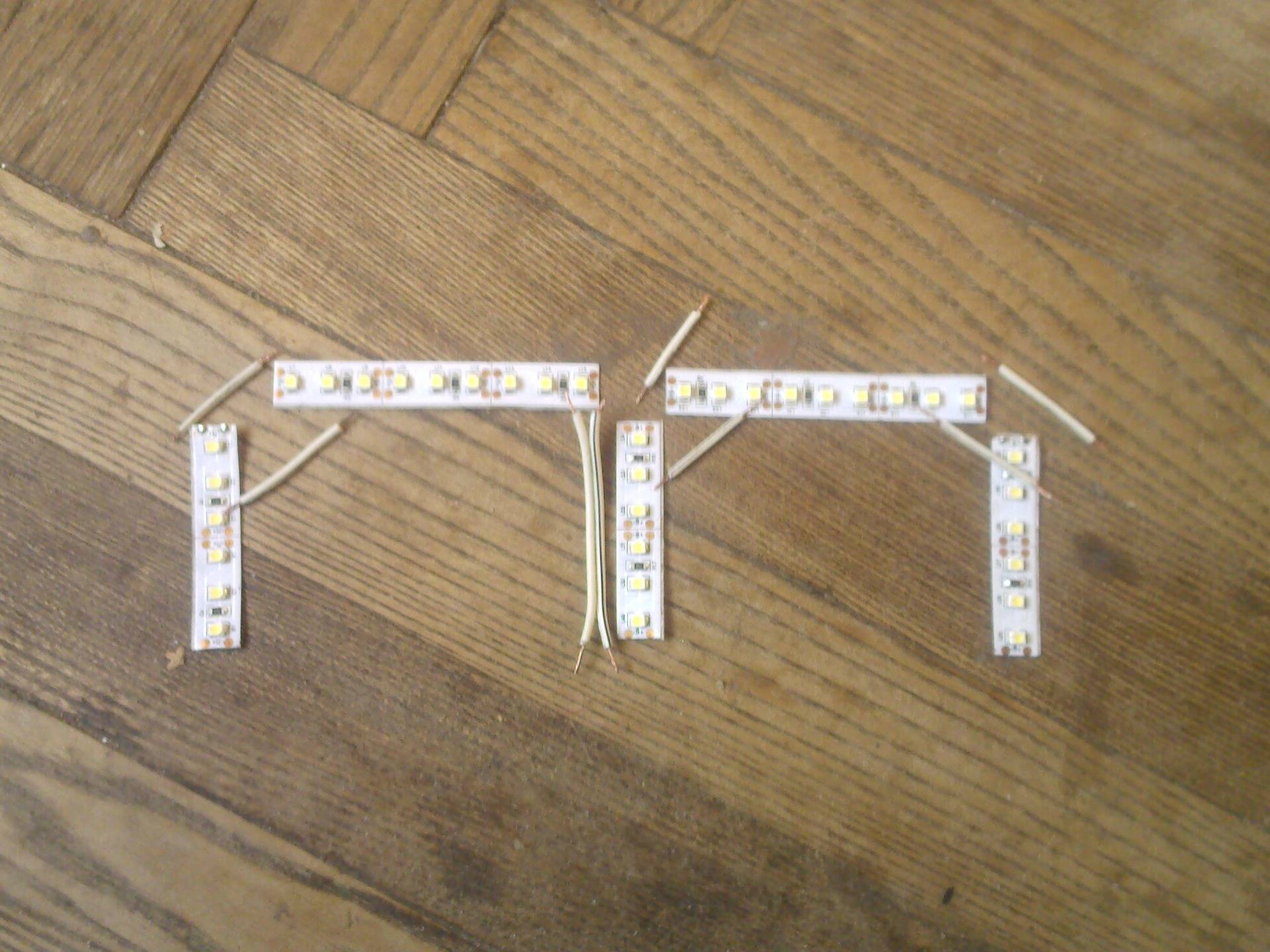

Спаянные RGB ленты

Использование коннекторов для светодиодной ленты

Соединять светодиодные ленты при помощи коннекторов гораздо легче, чем спаивать их, однако такой вариант имеет свои недостатки.

Принцип соединения коннектора и светодиодной ленты

Когда используется коннектор, образуется небольшая площадь соприкосновения у контакта на соединителе и контакта на ленте, в связи с чем возможен нагрев. Находящиеся в непосредственной близости от этого места светодиоды могут потерять свою яркость и отличаться от других диодов, что негативно скажется на однородности подсветки. Более того, при отсутствии пайки и лужения медь со временем потемнеет, после окислится, образуется зеленый налет (оксиды) которые препятствуют прохождению тока. При большом нагреве контактов окисление происходит гораздо быстрее. Результат – диоды начнут мигать и со временем потухнут. Даже если каким-то образом увеличить площадь соприкосновения, окисления в будущем все равно может произойти. Следовательно, если есть возможность, стоит остановить свой выбор на пайке.

Необходимые инструменты для пайки

Паять не так сложно, как кажется на первый взгляд. Необходимо иметь общее представление о работе. Из материалов стоит запастись:

• канифолью;
• нейтральным флюс – гелем;
• паяльником небольшой мощности;
• тонкими медными проводами;
• зубочистками;
• стриппером или ножом;
• оловянно – свинцовым припоем.

Как паять светодиодную ленту

Краткая инструкция по проведению работ имеет такой вид:

1. Готовим паяльник.
2. Опускаем его в канифоль.
3. После опускаем в припой.
4. Второй раз окунаем в канифоль.
5. Паяем провода и ленту.
