Порядок и технология установки светильников всех видов

Преимущества и недостатки

Среди главных положительных качеств выделяют:

1. Низкий уровень энергопотребления.
2. Колоссальная светоотдача.
3. Экологичность.
4. Продолжительный срок службы.

Высокая стоимость – главный недостаток, который мешает сделать такие лампочки распространёнными и доступными для каждого. Стоит выделить и другие отрицательные качества, которые могут стать значимыми для покупателей:

1. Понижающие преобразователи с функцией стабилизации тока. Из-за этого изделие тоже становится дороже.
2. Нейтральные и холодные белые цвета снижают выработку мелотонина. Это гормон, отвечающий за регулирование сна.
3. Потеря яркости кристаллом и его деградация.

У дешёвых китайских аналогов часто страдают показатели яркости и светового потока.

Проходной выключатель

Проходной выключатель отличается от обычного количеством контактов. Если у обычного одноклавишного их 2, то у проходного 3 контакта. К одному подключается входящий провод, к другому — идущий к источнику света, третий идет к другому такому же выключателю.

На схеме показан принцип работы проходных выключателей

У двухклавишного выключателя 4 контакта. На рисунках хорошо видно, как управлять источником освещения при помощи проходных выключателей из 3 разных мест. На колодке специальными обозначениями показано, какой контакт чему соответствует

Важно не перепутать порядок подключения при монтаже

Схема соединения выключателей между собой: посередине — крестовой с 4 контактами для соединения остальных переключателей между собой

Схема подключения двухклавишных проходных выключателей

Различные варианты схем для подключения 3 проходных выключателей

Как грамотно расположить светильники на поверхности?

Чтобы правильно расположить светильники в том или ином помещении, необходимо знать некоторые параметры. Тут следует указать факт того, что при монтаже обычно исходят из количества, а не расстояния между ними. Ведь уже на основе количественного фактора можно будет технически правильно настроить режим освещения. Конечно, существуют определенные «классические» правила установки точечных светильников, а, точнее, организации расстояния между ними. Однако, как показывает практика, в каждом конкретном помещении необходимо использовать индивидуальный подход, исходя из его размеров и общего дизайна. Тем не менее, перед непосредственным монтажом точечных светильников нужно проанализировать следующие факторы, а именно:

1. Тип, структура и механизм ламп, которые будут установлены в помещении.

   Ведь существует большое количество конструкций точечных светильников. Наиболее популярными являются стандартные и поворотные.

2. Мощность устанавливаемых точечных светильников.
3. Площадь помещения, в котором будет производиться монтаж освещения.

Зная представленные параметры, можно будет провести необходимые расчеты, дабы знать, какие светильники необходимы с учетом размеров комнаты. На данном этапе обычно решается вопрос о том, какой конкретно формы, будут устанавливаемые светильники.

После произведенных расчетов необходимо разобраться с количеством и расстоянием между точечными светильниками. Для этого нужно осуществить нехитрый алгоритм определенных действий, а именно:

1. Выяснить показатели мощности ламп.
2. Точно измерить квадратные метры комнаты, то есть, площадь.
3. Найти произведение показателя мощности ламп и площади комнаты.
4. В паспорте точечного светильника найти показатель мощности светового излучения.
5. Необходимо разделить показатель мощности светового излучения на произведение указанное в пункте третьем.

Полученное значение покажет конкретное количество светильников, которые необходимы для комнаты, где их будут размещать. Что касается их расположения, то оно должно быть максимально равномерным. Ведь правильная расстановка светильников по всему помещению позволит организовать наиболее приятный режим освещения. Бывают случаи, когда люди располагают светильники с учетом общего дизайна. Например, пытаются изобразить какой-либо рисунок с их помощью

В данном случае представленные выше расчеты не имеют значение, но следует обратить внимание на мощность точечных светильников. Ведь не всегда произведенный с их помощью рисунок может хорошо осветить все углы определенного помещения. Но если вы уверенны в правильности своих убеждений по части монтажа точечных светильников, тогда ставьте их и наслаждайтесь приятным светом

Но если вы уверенны в правильности своих убеждений по части монтажа точечных светильников, тогда ставьте их и наслаждайтесь приятным светом.

Монтаж точечных светильников.

Планированного подхода потребует размещение на натяжном потолке точечных светильников. До монтажа натяжного полотна следует крепления для них устанавливать в стационарный потолок. Поэтому должны быть приобретены все светильники или известны их габаритные размеры, еще до установки натяжной конструкции. Ведь монтажникам необходимо знать, какое крепление и где, для установки каждого осветительного прибора требуется применять. Обязательным условием является за конструкцией натяжного потолка (на которой производится установка) наличие свободного пространства. Необходимо при монтаже точечных светильников не менее 60 мм глубины.

Последовательное подключение

Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп. Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку.

Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль.

При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность

Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники. Ноль должен идти на последний элемент электрической цепи. Такая схема сделает работы светильников безопасной и надежной

Такая схема сделает работы светильников безопасной и надежной.

Подобная схема подключения точечных светильников используется очень редко, так как фаза постоянно обрывается на светильниках. В тоже время нулевой провод остается цельным на всем протяжении от распределительной коробки до выхода последнего прибора освещения в цепочке.

READ Как подключить определитель номера на стационарном телефоне

Приборы освещения с параллельным подключением светят с одинаковой интенсивностью, но монтаж предполагает использование большего количества проводов. Несмотря на это, монтаж точечных светильников с параллельным подключением пользуется популярностью. Такой способ позволяет устанавливать неограниченное количество приборов освещения, включая светодиодные лампы, главное, взять негорючий кабель ВВГ нг. Форма кабеля может быть круглой или плоской, но он обязательно должен быть негорючим. Особенно это относится к установке светильников на деревянных потолочных перекрытиях.

Параллельное подключение осуществляется двумя способами:

В первом случае решение вопроса, как соединить светильники на потолке, предполагает подведение к каждому точечному прибору освещения своего куска провода. Использование такого варианта требует большого расхода кабеля, однако при выходе из строя одного светильника вся цепь работает без перебоев. Разводка кабеля по потолку должна выглядеть следующим образом: от распределительной коробки до центра комнаты тянется кабель и фиксируется в этом месте. К светильникам провода идут из одной центральной точки. Наличие большого количества проводов, сходящихся в одном месте, требует надежной фиксации. Одножильные провода можно скрутить, а место скрутки обжать пассатижами и запаять.

Крепление потолочных светильников получается прочным, надежным, но не разъемным. Более простой способ подразумевает использование разъемов с определенным количеством входов, к которым подключаются провода. Кроме того существуют специальные приспособления – клеммники, они стоят дороже, но провода в этом случае задача, как подключить споты на потолке, решается быстро, легко и прочно. Можно воспользоваться клеммными колодками с винтовым соединением, они также обеспечивают надежное подключение, но для подачи напряжения на все провода необходимо установить дополнительно перемычки на задействованные клеммы.

Во втором случае к каждому светильнику попеременно подается и выходит по два провода. Схема подключения точечных светильников на потолке выглядит следующим образом: от распределительной коробки идет кабель на первый прибор освещения. К выходу этого же прибора подключается второй кабель и протягивается до следующего светильника. С остальными приборами выполняются аналогичные действия.

Растровые накладные светильники

Накладной потолочный светильник светодиодный все чаще применяется в больших офисах и местах общественного пользования, где важна экономия электроэнергии и требуется интенсивное освещение. Растровые модули характеризуются высокой интенсивностью света и наличием отражателя (белого или зеркального). У него может быть разная форма: параболическая, V-образная и др.

Светодиодные светильники для дома потолочные накладные с растром также применяются, хотя и реже. Они хорошо подходят для больших и высоких помещений.

Устройства имеют вес больше, чем у других типов светильников. Для них требуется усиленное крепление. Один такой источник освещения требуется на площадь 5 м². Светодиодные накладные потолочные светильники 220V содержат встроенные драйверы для преобразования сетевого напряжения. Сейчас многие изготовители стараются создавать модели для прямого подключения к стандартной сети переменного тока.

Расчет освещенности светодиодными светильниками

Необходимый уровень освещенности в помещениях зависит от высоты и площади. На показатели также влияет тип освещения – основной, локальный, резервный. Государственные стандарты четко определяют уровень освещенности для помещения разной площади и назначения. Их можно узнать из отраслевых справочников или по данным калькулятора расчета светодиодного освещения на нашем сайте.

Зная рекомендуемый уровень освещенности помещения и световой поток одной лампы, легко рассчитать число необходимых светильников.

Методы расчета параметров led-освещенности на производственном объекте:

1. Метод коэффициента использования светового потока. Применяют при использовании всех типов светильников для расчета равномерного освещения горизонтальной поверхности.
2. Удельной мощности. С помощью метода предварительно определяют мощность установки для освещения.
3. Точечный метод используют для расчета освещения при установке светильников прямого света.

Простой способ быстро рассчитать количество светильников без сложных формул –воспользоваться калькулятором на сайте «Центра светодиодного освещения». Для определения числа приборов достаточно знать размеры помещения, его тип, выбрать подходящий светильник на сайте. Система самостоятельно рассчитает нужное количество осветительных приборов, исходя из установленных норм освещенности и характеристик светильников.

Как выбрать светодиодные светильники для помещения

При самостоятельном выборе осветительных приборов нужно учитывать параметры оборудования, которые влияют на качество света. Основные характеристики светильников:

1. Тип рассеивателя влияет на интенсивность и равномерность распределения света. Он может быть матовым или прозрачным. Матовый создает мягкий рассеянный свет, но снижает интенсивность. Его лучше использовать для установки на рабочих местах и в небольших комнатах. Прозрачный не задерживает световой поток и подходит для освещения больших площадей.
2. Цветовая температура. Её часто обозначают маркировкой: W-белый, WW-теплый белый, CW-холодный белый. Теплый свет светодиодов используют для зон отдыха, нейтральный белый подходит для работы, холодный белый для складов, промышленных зон, ресторанов, кухонных помещений, санузлов.
3. Величина светового потока зависит от количества светодиодов, их эффективности и потребляемой мощности. При использовании ламп холодного света обычно эффективность выше, чем в приборах с теплым светом.

Чтобы создать комфортное равномерное освещение в помещении, нужно продумать расположение led-светильника исходя из его светового потока. Чем выше этот показатель, тем дальше должны располагаться друг от друга приборы. Эффективный угол освещения светодиодов – около 120 градусов. Монтировать оборудование нужно таким образом, чтобы свет был равномерным и без перепадов.

Возможные неточности и погрешности при расчете освещенности

После самостоятельной замены классических светильников на светодиодные может оказаться, что света недостаточно. Качество света ухудшается, когда стены, потолок и пол в помещении окрашены в разные цвета. Темный фон уменьшает интенсивность светового потока, поэтому при расчетах светодиодного освещения нужно учитывать коэффициент отражения. Его показатели:

• 0% – черный фон;
• 10% – темный фон;
• 30% – серый фон;
• 50% – светлый фон;
• 70% – белый фон.

Существуют таблицы для определения освещенности поверхности при разном типе поверхностей. Её величина соответствует нормам и стандартам для конкретного помещения.

Расчет освещенности объекта в «Центре светодиодного освещения»

Компания помогает оснастить светильниками любые офисы и бизнес-центры, крупные торговые центры, промышленные цеха. Для этого специалист готов бесплатно выехать на объект, произвести осмотр и предварительные замеры. На их основе инженер готовит светотехнический расчет, в котором учитывается тип помещения, назначение, архитектурные особенности. После расчета освещенности определяется место размещения, вид светодиодных светильников и их количество.

Мы гарантируем эффективность выбранного оборудования и качественную установку светильников. В процессе эксплуатации осветительные приборы не теряют своих качеств, обеспечивают равномерный свет, который соответствует всем стандартам.

Монтаж светильников

После того как проводка смонтирована, а выключатели установлены, можно крепить светильник к поверхности. Для этого существует несколько способов. Встраиваемые точечные светильники крепятся проще всего — в гипсокартоне прорезается круглое отверстие при помощи коронки с изменяющимся диаметром режущего полотна, после чего светильник просто вставляется внутрь. При этом надо придерживать пальцами пружинные лапки, прижав их к корпусу светильника.

Встраиваемый потолочный светильник удерживается на месте при помощи пружинных лапок

После того как светильник войдет на достаточную глубину, лапки прижмут его к месту. Конечно, перед этим нужно присоединить провода к контактам. Точечные светильники бывают разных размеров. В быту чаще всего используются лампы с маркировкой R39, R50, R63 и R80. Эти цифры и буквы обозначают размер лампочек, который соответствует диаметру внутреннего отверстия в миллиметрах.

Безопасное подсоединение фазовых проводов к контактам в патроне

Точечные светильники можно монтировать не только в потолке, но и в любых пустотелых конструкциях — перегородках, облицовке и объемных фигурах. Точечный светильник очень легко вынуть из отверстия в потолке. Его ремонт, замена или смена лампочки не составят никакого труда.

Главная проблема при смене светильника (допустим, не понравился цвет) — следить, чтобы провода не нырнули в отверстие. Достать их оттуда, не разбирая конструкцию, будет затруднительно. Фазовый провод крепится к самому дальнему контакту в патроне, то есть не на тот, который контактирует с резьбой, а на тот, который соприкасается с кончиком цоколя. Это безопаснее всего.

Встраиваемые светильники на потолок «Армстронг» — один из самых быстрых и удобных способов монтажа освещения

Монтаж встраиваемого светильника на потолок «Армстронг» и вовсе не составляет никакого труда. Благодаря тому, что ячейки каркаса имеют такие же размеры, как и сам светильник, его остается только вставить и подключить провода к контактам.

Люстра: 1 — клеммная колодка; 2 — потолочный крюк; 3 — штанга крепления

Обычная люстра крепится 2 способами: вешается на крючок или прикручивается дюбель-гвоздями либо шурупами. Для этого на пластине, которая находится внутри декоративной чаши, закрывающей место соединения, есть отверстия. Если люстра вешается на крюк, используются специальные дюбеля, у которых вместо обычного шурупа крючок. Когда люстра достаточно массивна, то вместо дюбель- гвоздей используют металлический анкер диаметром 8–10 мм, который выдерживает нагрузку до 80 кг. Перед тем как вкручивать крюк, его необходимо обернуть двумя слоями изоленты.

Крепление потолочной люстры при помощи планки

Есть вариант, когда потолок пробивается до канала, идущего в плите, и крючок вешается на кусок стального прутка. Он краями заходит в отверстие канала. Затем проем заделывается штукатуркой или гипсовым клеем.

Монтаж коробки крепления под люстру в гипсокартонном потолке

Соединение проводов в чаше потолочного светильника при помощи скруток- колпачков

Чтобы люстра размещалась в центре потолка, используется нехитрый метод — из одного угла в другой чертятся линии. В точке их пересечения будет центр, в который можно установить светильник.

Настенные светильники крепятся при помощи дюбель-гвоздей или шурупов. Когда требуется повесить бра на стену, в конструкцию гипсокартонного каркаса необходимо включить дополнительный брус или профиль. Если такового нет, бра не должно быть тяжелым (не более 1 кг), и оно крепится при помощи дюбелей-бабочек.

Виды потолочных крюков для подвески люстр

Перенести точку с пола на потолок можно так: необходимо взять деревянную рейку и, прикладывая к ней уровень, добиться того, чтобы она стояла вертикально, после этого можно отмечать точку центра комнаты — такую работу лучше всего выполнять вдвоем: 1 — рейка для отметки точки; 2 — вертикальная линия; 3 — точка пересечения двух диагоналей

Онлайн калькулятор подсчета лампочек

Казалось бы самый оптимальный вариант это калькулятор. Забил пару цифр и получил готовый результат.

Однако, если начать делать расчеты на калькуляторах разных сайтов, то даже при одинаковых вводных данных, можно получить абсолютно разные результаты.

Вот и попадаются такие отзывы.

Почему так происходит, могут объяснить только создатели этих калькуляторов. Кроме того, в большинстве программ уже забиты определенные типы ламп, как правило продающиеся именно в этом магазине, на сайте которого и размещен калькулятор.

А если вы хотите установить такую модель, какой нет в предлагаемых ячейках? Поэтому надежней всего будет сделать расчет самостоятельно, потратив на это не более 5 минут.

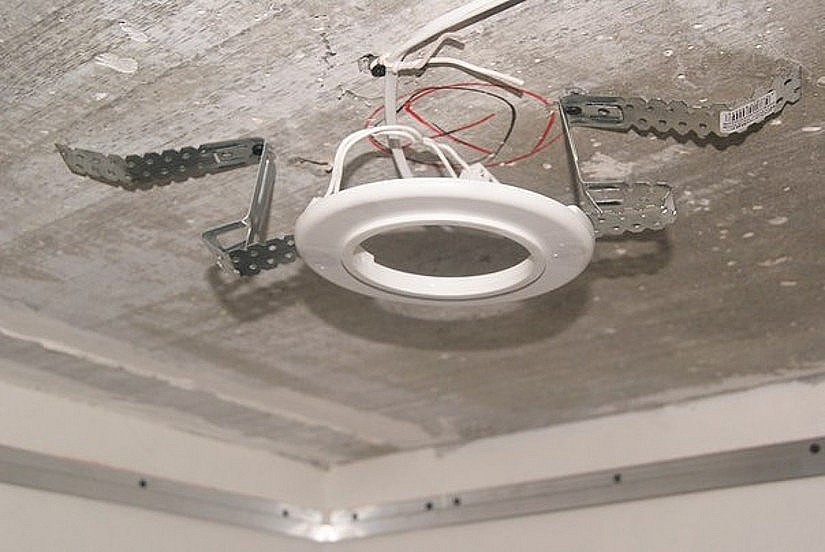

Изготовление закладной для светильника

Возвращаясь к внутренним работам, следует рассмотреть процедуру создания закладной для натяжного типа потолка. Это несложное приспособление, задача которого обеспечить установку светильника на определенном расстоянии от бетонной поверхности.

Если необходимо установить закладные, применяют самые обычные металлические подвесы. Они в частности используются в конструкции потолка из гипсокартона.

Перед монтажом следует позаботиться о правильном расположении элементов освещения. Для этого выполняют черновую разметку и устанавливают дюбели с анкерами. К ним в дальнейшем крепят подвесы.

Если длина подвесов окажется слишком большой, их можно подрезать в любой момент. Но зачастую излишки просто поджимают в сторону светильника к потолку. Также нельзя забывать о том, что монтаж закладных производится при заранее укомплектованном каркасе из профиля по всему периметру комнаты.

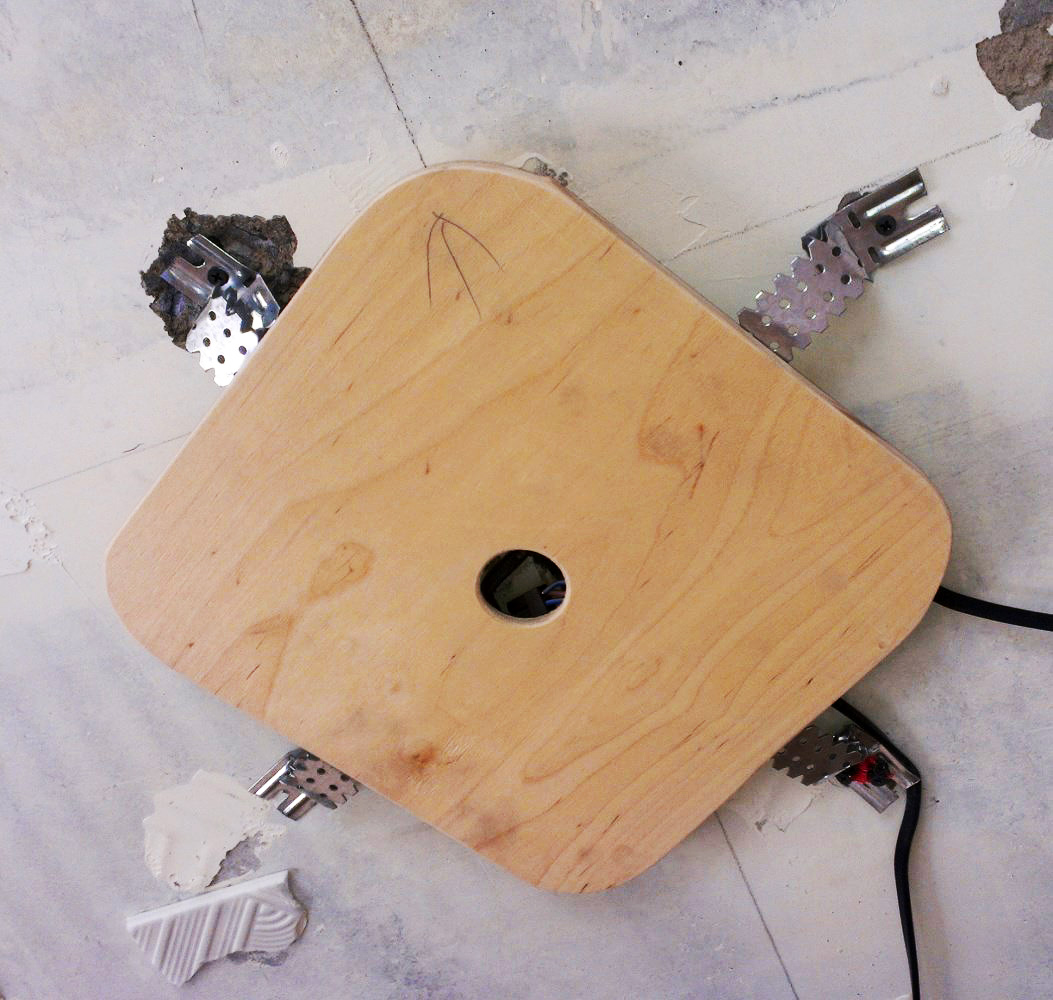

Закладные также делают из подручных средств. Наиболее подходящим материалом будет фанера. Ее необходимо совсем немного. Согласно размеченному чертежу, нужно закрепить все куски обработанной фанеры на подвесах. При этом следует постоянно проверять соответствие данной плоскости уровню подвесного потолка.

Видео с подробным обзором изготовления закладной:

Установка крепления различных типов

Установка крюка для люстры

Так как наибольшую сложность вызывают крепления на потолок, с ними нужно разобраться более тщательно.

Бывают ситуации, когда установочная коробка для настенных светильников в комнату отсутствует. Закрепить металлическую пластину на поверхности можно следующими способами:

• Вкрутить пластинку к потолку при помощи саморезов на деревянный брусок. Брус нужно поставить в отверстие в потолке.
• Сделать на поверхности потолка несколько отверстий. Их нужно расположить таким образом, чтобы они совпадали с отверстиями на монтажной пластине. Когда дыры сделаны, к потолку нужно приложить пластину и зафиксировать ее с помощью дюбелей.

Аналогичными способами может крепиться крюк, на который подвешивается люстра.

Настенные светильники

Устройства на стену подключаются в зависимости от используемой схемы. Их можно разделить на две группы – с вмонтированным в корпус тумблером и с внешним переключателем. Под первую категорию попадают декоративные конструкции в виде настенных бра и установленных в мебель плафонных светильников. Ко второму виду относятся изделия для подсветки вспомогательных помещений (кладовка, коридор, прихожая, кухня). Основное преимущество таких приборов – простота монтажа и демонтажа.

Алгоритм установки настенного освещения:

• Разметка на стене точек крепления. Для этого нужно приложить корпус к стене и сделать метки там, где будут крепежные элементы.
• Фиксация светильника. Делается с помощью дюбелей или на кронштейн, другую несущую конструкцию. Второй способ подходит для массивных конструкций.
• Установка лампочки в патрон.
• Проверка работоспособности.

Далее подключаются провода. Ноль всегда идет напрямую, а фаза – через выключатель, если выбирается модель с переключателем. Перед подключением проводов следует проверить, за что отвечает конкретная жила. Это можно сделать с помощью индикаторной отвертки или мультиметра.

Подключение встроенных светильников

Укладка кабеля точечных светильников под натяжной потолок

Технология монтажа встроенных светильников отличается от классических настенных и потолочных ламп наличием дополнительного блока питания. Он также выполняет защитную роль.

Монтаж встраиваемых светильников производится следующим образом:

1. Определение места установки. Создание схемы прокладки проводов и блока питания.
2. Укладка кабелей.
3. Вырезание отверстия в полотне подвесного или натяжного потолка определенного диаметра под светильник.
4. Вытаскивание проводов через отверстие.
5. Подключение проводов и установка светильников в монтажное отверстие.
6. Проверка работоспособности.

Массивные конструкции крепятся на стальной реечный каркас еще до сборки потолочных плит. Затем производится демонтаж светильника, на его месте остается переходное крепление. Когда гипсокартон или МДФ плиты уложены, размечают положение корпуса на полотне, делают соответствующее отверстие и выполняют дальнейшее подключение.

Необходимые инструменты и материалы для монтажа светильников

Монтаж светильников — это ответственный процесс, который требует использования специальных инструментов и материалов. Ниже представлен список необходимых компонентов для успешного монтажа светильников.

Инструменты:

1. Отвертки: плоская и крестовая отвертки разных размеров.
2. Рабочие перчатки: для защиты рук от возможных травм.
3. Сверло и дрель: для сверления отверстий в потолке или стене.
4. Пассатижи: для скручивания проводов и обжима соединителей.
5. Автоматический миниатюрный отвертка: для установки винтов и заклепок.
6. Лазерный нивелир: для определения горизонтальности и вертикальности светильников.

Материалы:

• Светильники: выберите светильники, которые соответствуют вашим потребностям и стилю помещения.
• Крепежные элементы: включают в себя винты, дюбели, шурупы и заклепки.
• Электрические соединители: включают в себя провода, зажимы, клеммы и наружные колпачки для безопасного подключения светильников к электрической системе.
• Розетки и выключатели: для подключения светильников к сети.
• Изоляционная лента: для обеспечения безопасной изоляции проводов.
• Кабельные каналы: для аккуратной прокладки проводов.

Не забывайте, что безопасность всегда должна быть приоритетом при монтаже светильников. При необходимости проконсультируйтесь с электриком или специалистом по монтажу светильников.
