Комплектующие дымоходной сэндвич-системы
Диаметр трубопровода зависит от мощности и типа печей. Трубопроводы несут основную нагрузку во внутренней части печи. Внутренний диаметр печи у3казывается в основных характеристиках печей или котлов. Затем, исходя из этих данных, подбирается наружный диаметр труб. 150 мм внутренний диаметр. В этом случае наружное сечение будет равно 210 мм.
Трубы из нержавеющей стали используются для обустройства дымоходов газовых котлов и печей, работающих на твердом топливе. Минимальный диаметр сэндвич деталей – 120 мм, максимальный до 200 мм. Для соединения прямых участков и поворотов используется несколько видов фитингов:
- отводы – для обеспечения поворотов под определенным углом;
- тройники – подсоединение к дымоходу отдельного участка вентиляции или другого нагревательного прибора;
- отрезок трубы с ревизией – чистка стенок от сажи и загрязнений;
- переходники – для соединения трубопроводов разных диаметров;
- шиберные задвижки или каглы – регулируют уровень тяги в топке;
- для предохранения от осадков и порывов ветра предусмотрена установка защитных устройств – флюгера «Термо», конусов или простых грибков.
Установка круглой трубы
Часто в строительстве применяется круглое сечение дымохода. Чтобы провести круглую трубу через крышу и герметично на ней закрепить, используют специальные гибкие переходники. Выполняются они из жаропрочного полимера с эластичными свойствами. На вид такой переходник похож на воронку, в основании которой может быть круг или квадрат. Основание называется фартуком, оно сделано в виде широких полей. Поскольку материал эластичный, он легко принимает различную конфигурацию. Поэтому он имеет широкий спектр применения. Такие переходники можно использовать на крышах с любым покрытием и углом ската.
Выход круглой трубы через ондулиновую кровлю
Главное – подобрать переходник, который по диаметру будет соответствовать трубе. Хотя есть универсальные варианты таких изделий. Они выполнены в виде ступенчатой пирамиды. Чтобы подогнать их размер по трубе, лишнее просто обрезается ножницами. Крепятся эластичные переходники к крыше с помощью болтов или металлических шпилек. Они устанавливаются в отверстия на фланце, который прижимает переходник к кровле. Пространство между фланцем и поверхностью крыши смазывается герметиком, выдерживающим перепады температур.
Универсальный переходник для проведения круглой трубы через кровлю
Как правильно подобрать размеры
Сэндвич трубы разного диаметра
Перед тем как приступать к установке вашего дымохода, для начала нужно определиться, трубы какого размера вам нужны и приобрести их необходимое количество. Только после определения габаритов вы можете приступить к работе. Чтобы узнать их, вам нужно:
- Выяснить размер поперечного сечения труб.
- Просчитать длину всего дымохода.
Чтобы определить размер поперечного сечения труб, вам нужно ознакомиться с рекомендациями, которые указаны в СНиП (строительные нормы и правила). Как указано в правилах, размеры должны быть такими:
- 0,14 м × 0,14 м, когда тепловая мощность не превышает 3,5 кВт;
- 0,14 м × 0,20 м, когда тепловая мощность колеблется от 3,5 кВт до 5,2 кВт;
- 0,14 м × 0,27 м, когда тепловая мощность колеблется от 5,2 кВт до 7 кВт.
Как вы могли понять, размер поперечного сечения труб зависит от мощности. Учитывая параметры, которые указанные выше, вы сможете подобрать оптимальный размер сечения трубы для вашего дымохода.
А для того чтобы просчитать длину труб дымохода, вам нужно измерить расстояние от котла, печи или камина до конца трубы. Но тут есть несколько нюансов:
- В соответствии со строительными нормами (СНиП 41–01–2003), минимальная высота улавливающих дым труб должна быть 50 см.
- Конец дымовой трубы должен возвышаться над коньком крыши минимально на 50 см.
- В случае когда кровля сделана из материала, подверженного горению, высота трубы от парапета или конька должна составлять от 1 м до 1,5 м.
Особенности расположения дымоходной трубы
Обратите внимание, что расположение трубы также будет зависеть от ее высоты. Как? Мы уже выяснили, что высота трубы над крышей должна составлять не меньше 50 см. Но в зависимости от расположения, этот показатель может меняться:
Но в зависимости от расположения, этот показатель может меняться:
- Когда труба расположена на расстоянии до 150 см от конька, минимальная высота – 50 см над парапетом или коньком.
- Когда труба расположена на расстоянии от 150 см до 300 см от парапета или конька, допускается высота трубы, равная коньку или парапету.
- Когда труба расположена на расстоянии больше 300 см, тогда оптимальная высота трубы будет считаться от линии, проходящей от конька вниз к горизонту под углом 10˚.
Учитывая все, что было указано выше, вы можете подобрать сэндвич трубы, которые будут соответствовать строительным требованиям и полностью удовлетворят ваши потребности. А рассчитав необходимую длину, вы можете приобрести их в нужном количестве, не переплачивая за лишние детали. Теперь, когда вы имеете в наличии трубы и готовы их установить, давайте рассмотрим, как соединить сэндвич трубы и установить их в нужном месте.
Предварительный расчет дымохода и схема установки
Монтаж сэндвич конструкции должен происходить после проведения предварительных расчетов, среди которых важно определить не только показатели сечения, но так же длину и ее место расположения
Высота дымохода и расположение на кровле
При определении места, в котором он должен располагаться, важно принять во внимание следующее:
- В ситуации, когда дом имеет плоскую крышу, то сэндвич конструкцию стоит расположить выше кровли не менее чем на полметра (0,5 м).
- Когда расстояние между выводом и коньком крыши менее полутра метров (1,5 м), то дымоход стоит установить выше конька на пол метра.
- Если расстояние между дымоходом и коньком попадает в диапазон от полутра до трех метров, то высоту стоит сделать равной высоте конька.
- Когда вышеуказанное расстояние составляет более трех метров, то высота дымохода строиться по принципу воображаемой линии, которой она должна равняться. Воображаемая линия, в свою очередь, проводится от конька к горизонту под углом 10 градусов.
При подсчете длины важно учитывать несколько основных правил:
- Согласно строительным нормам и правилам сэндвич система должна иметь высоту не менее 5 м.
- При использовании в качестве покрытия крыши материала с высокой степенью горения, дымоход сэндвич над коньком кровли стоит дополнительно возвысить примерно на 1 – 1,5 м.
- При использовании на крыше покрытия из не горючего материала та же самая высота должна быть не менее полуметра.
- В случае если у дома на крыше имеются пристройки и они по высоте выше самого дома, то конструкцию следует обязательно устанавливать так, чтобы она была выше такой постройки.

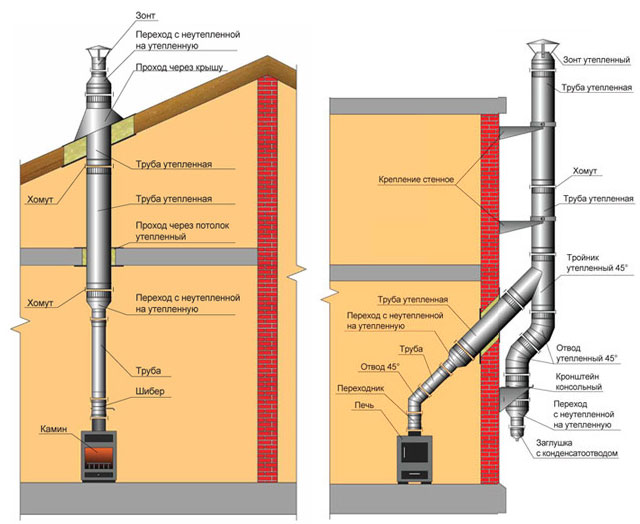

Схема монтажа сэндвич дымохода
Для того чтобы было легче представить как стоит правильно выполнять монтаж приведем схему.
Рисунок — Схема монтажа
Таким образом, если учитывать все требования и правила при расчете места расположения сэндвич дымохода, ее высоты и длины, то монтаж будет выполнен правильно.
Обслуживание собранной системы
Во время эксплуатации на стенках сэндвич дымохода могут появляться наросты сажи, уменьшающие площадь его сечения, что может привести к задымлению помещения и пожару. Поэтому необходимо чистить канал не реже двух раз в течение отопительного сезона. Чистку удобно проводить через лючок — ревизию в заглушке, если такового не имеется можно для этих целей открыть заглушку полностью, расстегнув хомут.
Регулярного осмотра требует и конденсатосборник для своевременного сброса накопившейся жидкости. Если конденсатоотводчик соединён с канализационной системой, то нужно обследовать и состояние соединительной трубки: проводить чистку при засорении и её замену при выходе из строя. Для прочистки засорившегося капельника можно использовать тонкую прочную проволоку.
Преимущества сэндвич дымохода для бани
Стандартный сэндвич представляет из себя полую многослойную конструкцию метровой длины, состоящую из следующих элементов:
- Внутренняя труба. Производится из нержавеющей стали различной толщины. Более толстая труба весит больше, но и прослужит дольше.
- Внешняя труба. Может быть медной, латунной, либо выполненной из той же «нержавейки». Использование оцинкованной стали не допускается, поскольку такой материал обладает значительным уровнем температурного расширения.
- Слой теплоизоляции. Чаще всего применяется базальтовое волокно или минеральная вата. Толщина слоя может варьироваться от 25 до 60 мм.
Один из концов трубы делается зауженным, что позволяет легко монтировать дымоход необходимой длины без использования специального оборудования.
Дымоход, собранный из сэндвич труб, выгодно отличается от традиционных вариантов. Можно отметить несколько явных преимуществ:
- Отсутствие конденсата (в зависимости от схемы сборки).
- Хорошие противопожарные качества.
- Малый вес конструкции.
- Удобство транспортировки.
- Минимальное образование сажи.
- Простота ухода за дымоходом.
- Привлекательный внешний вид, сохраняющийся на протяжении многих лет.
https://youtube.com/watch?v=2D15khxlphk
Инструкция по установке сэндвич-дымохода
При установке дымохода из сэндвич-труб не нужно сооружать дополнительный бетонный фундамент, как для керамического или кирпичного дымохода, поскольку легкий вес конструкции является одним из главных достоинств этой системы. Но не стоит думать, что установить его очень просто. Существует несколько нюансов и правил, которые нужно знать еще до того момента, как вы выберете оборудование.
Желательно сперва начертить план будущей конструкции, указав на нем размеры дымохода
Профессионалы-печники, не раз собиравшие дымоход из сэндвич-трубы, призывают обратить особое внимание на такие аспекты, как прохождение конструкции через перекрытия, крышу и тому подобные
Предназначеный для защиты примыканий дымоходов и вентиляции от осадков
К примеру, некоторые владельцы домов начинают устанавливать дымоходную трубу еще до окончания кровельных и отделочных работ, устанавливая топку камина и котел на черновой пол. В таком случае нельзя забывать о высоте стяжки и напольного покрытия, поэтому лучше поставить оборудование для отопления на кирпичи, чтобы конструкция идеально совпадала с отверстием для выхода продуктов горения.
Установку сэндвич-дымохода принято начинать с выходного патрубка теплогенерирующего оборудования. Первый элемент дымохода является отрезком трубы без наличия утеплителя. Если же вы сразу начнете с сэндвич-трубы, то утеплитель обгорит, превратится в камень и дымоход будет неисправен. Неправильный монтаж конструкции может привести к поломке отопительной системы и даже возникновению пожара. Выходной патрубок вставляют в раструб, а затем изолируют стык заглушкой, после чего элементы конструкции друг за другом соединяются. Места соединения фиксируются обжимными хомутами.
Если сохраняется вероятность значительного увеличения давления в дымоходе, места стыков дополнительно перекрывают герметизирующими муфтами. Зачастую при установке дымоходных систем используются специальные герметики для высоких температур, которые используют в местах стыков. Тяга будет лучше, если дымоход максимально герметичен.
Несмотря на хорошие теплоизоляционные свойства сэндвич-дымоходов, в местах прохождения трубы через перекрытия все же существует вероятность нагрева и возгорания материалов, окружающих трубу. Для обеспечения необходимого уровня пожарной безопасности в этих местах рекомендуется укладывать дополнительный слой теплоизолирующего материала. В СНиП представлено еще одно требование, касающееся этого фактора. Расстояние от дымохода до стены должно быть не меньше 25 сантиметров. В конструкцию желательно включать больше элементов, содержащих ревизионные люки, чтобы иметь возможность визуально осмотреть внутренние стены дымохода.
Если есть необходимость в монтаже горизонтальных частей (длина каждого из них не должна быть больше 100 сантиметров), то на этих участках можно воспользоваться тройниками, позволяющими эффективно отводить влагу, которая образуется при конденсации водяных паров.
Расчеты и правила установки
Правила установки подразумевают тщательное продумывание всех этапов будущих работ:
- Следует удостовериться, что сама труба не будет контактировать с какими-либо горючими материалами, которые под действием высокой температуры могут начать тлеть и выделять токсические испарения.
- При непосредственном наружном монтаже системы необходимо помнить об углах отклонения, которые будут выполнять роль активных направляющих для отведения дыма. Дымоходная труба не должна быть расположена параллельно стене дома, так как в таком случае будет происходить стаз дыма – он попросту не будет выводиться из системы.
- В нижних и боковых частях трубы должны быть установлены специальные тройники, которые будут использоваться в качестве места для установки механизмов для отведения конденсата. Если этот шаг не будет выполнен, то влага при растопке камина или печи будет попросту попадать в топку и гасить пламя. Все это существенно усложнит процесс растопки!
- Верхняя часть трубы должна возвышаться над кромкой крыши, чтобы обеспечить сдувание дыма и копоти в зоне более разряженного воздуха. Обычно такие зоны формируются на расстоянии 15-25 см от полотна крыши.
Хомут для растяжки
Хомут под растяжки для дымохода — это зажим с тремя точками для крепления жестких кабелей (витков), отделенных друг от друга на 120 градусов.
Для надежной фиксации важно, чтобы гибкий трос был закреплен в трех направлениях. Хомут под растяжки используется, чтобы зафиксировать трубу дымохода, поднимающейся над крышей, больше чем на 1,2 метра, или в том случае если, система проходит по внешней стене здания не зависимо от высоты
Хомут под растяжки используется, чтобы зафиксировать трубу дымохода, поднимающейся над крышей, больше чем на 1,2 метра, или в том случае если, система проходит по внешней стене здания не зависимо от высоты.
С каждым дальнейшим метром, необходимо дополнить еще одним хомутом под растяжки, не больше трех. Предельно допустимый уровень дымохода над крышей, прикрепленного с поддержкою растяжек, не должен превышать 3,5 метра. Разрешено использовать растяжки из трех стальных прутков или профилей.
Установка вертикального отрезка дымохода
Установка вертикального отрезка дымохода – это важный этап монтажа, который требует тщательной подготовки и точного выполнения работ. Вертикальный отрезок дымохода необходим для подъема продуктов сгорания на необходимую высоту, а также для обеспечения тяги в дымоходе. Ниже рассмотрены основные этапы установки вертикального отрезка дымохода.
Подготовка к монтажу
Перед установкой вертикального отрезка дымохода необходимо подготовить все необходимые инструменты и материалы. В частности, понадобятся металлические крепления, шурупы, герметик, изолирующий материал, уровень, молоток, дрель и сверла. Также необходимо обеспечить доступ на крышу или другое место, где будет производиться монтаж.
Установка креплений и труб
Первым этапом установки вертикального отрезка дымохода является установка креплений. Для этого необходимо определить места расположения креплений и зафиксировать их на стене. Затем на крепления устанавливаются металлические трубы дымохода. Трубы соединяются друг с другом при помощи шурупов и герметика.
Завершение монтажа
После установки всех труб дымохода, необходимо провести финальный этап монтажа. В частности, нужно установить крышку дымохода, обеспечивающую защиту от попадания воды и других атмосферных осадков.
- Также необходимо установить кап, который защитит дымоход от засорения и обеспечит лучшую тягу. После завершения монтажа рекомендуется проверить дымоход на герметичность и правильность установки.
- Установка вертикального отрезка дымохода – это важный этап монтажа, который требует соблюдения определенных правил и нормативов. При выполнении работ необходимо обеспечивать безопасность и точность, чтобы обеспечить эффективную работу дымохода и безопасность его эксплуатации.
Установка дымохода своими руками
Прохождение дымохода через стену своими руками проводится точно по инструкции. Если вы знаете нюансы строительства, не боитесь высоты, умеете пользоваться рабочими инструментами и оборудованием, то сможете это сделать.

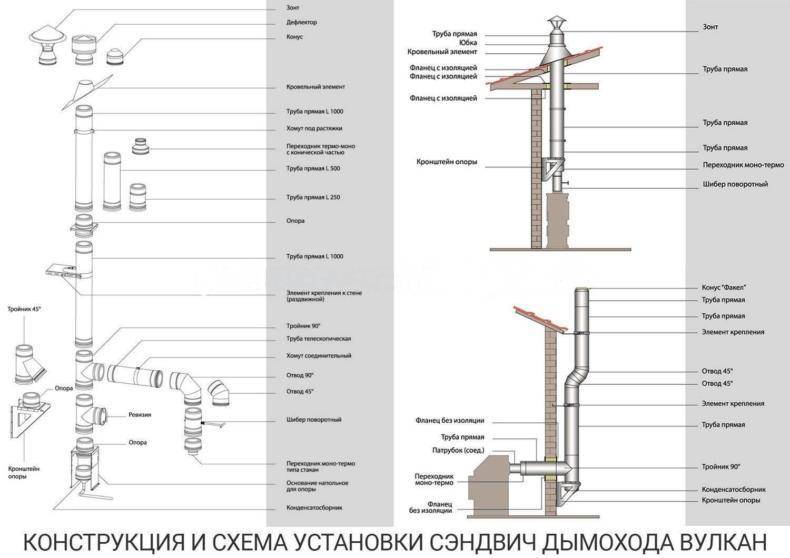

Чертеж и схемы
Перед закупом материалов и началом производства работ необходимо начертить чертеж или разработать схему расположения элементов конструкции, их размеров, расстояний между ними
Важно определиться с перечнем инструментов и комплектующих, необходимых для самостоятельных работ. В этом могут помочь консультанты в магазинах, продающих сэндвич-трубы из нержавеющей стали известных и проверенных марок, производящихся не в кустарных условиях. К ним относятся CRAFT, БАЛТВЕНТ, ТЕРМОФОР, ТЕПЛОВ и СУХОВ, ВУЛКАН, ФЕРРУМ, ФЕНИКС и другие
К ним относятся CRAFT, БАЛТВЕНТ, ТЕРМОФОР, ТЕПЛОВ и СУХОВ, ВУЛКАН, ФЕРРУМ, ФЕНИКС и другие.
Подбираем место выхода через стену
Боковая стена располагается под свесом кровли. На неё попадает вода от сосулек и дождя, если нет специальных водосточных желобов. Фронтальная стена расположена под выступом крыши. Вода не попадает на трубу.
Лучше всего выводить конструкцию через фронтальную стену
Важно, чтобы под выступом не было балкона, окон, чтобы не пришлось их огибать при установке конструкции. Любое отклонение от вертикали чревато уменьшением тяги. Устройство может выходить и через боковую стену
Данное решение значительно хуже, потому что придется делать отверстие в свесе кровли, собирать и устанавливать водосточную систему, чтобы избежать заливания гильзы сэндвич трубы, намокания утеплителя, нагрева дымохода
Устройство может выходить и через боковую стену. Данное решение значительно хуже, потому что придется делать отверстие в свесе кровли, собирать и устанавливать водосточную систему, чтобы избежать заливания гильзы сэндвич трубы, намокания утеплителя, нагрева дымохода.

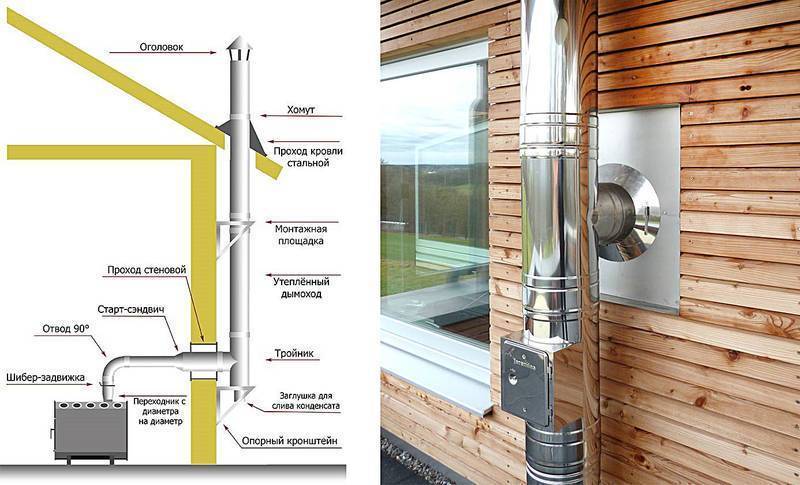

Как вывести дымоход через стену
Проход дымохода через стену производится с помощью продольного узла. Стальной фланец с патрубком крепится к стене. Сначала устанавливают наружный фланец, через него проводят трубу, закрепляют ее. Между патрубком и фланцем прокладывают утеплитель, ставят внутренний фланец. Фланцы герметизируют водостойким герметиком.
Как крепить дымоход к стене
Крепеж дымоотводов-хомуты и кронштейны. Шаг между креплениями 1 м. Нижняя часть фиксируется к кронштейну, закрепленному на стене или подставке. Если сэндвич-труба поднимается выше свеса крыши на 1м, то для крепления используются растяжки, на 1,5м— специальная штанга, прочно зафиксированная к фасаду. К штанге устройство крепится хомутами.
Утепление
Сэндвич-труба уже утеплена при изготовлении на производстве. Поэтому теплоизоляцию не выполняют. Исключение составляет место прохода ее через стену. Если котельная система угольная, то применять базальтовый утеплитель не рекомендуется. Использовать стекловату также нельзя, потому что у нее низкая температура плавления.
Герметизация
После установки конструкции следует загерметизировать стыки. Чтобы соединение было прочным, края элементов промазывают герметиком. Лучшим средством является силикатный герметик, который не боится температуры 1200 градусов. Фланцы и отливы обрабатывают силиконовым герметиком. Он сохраняет свои свойства при +250 градусов.

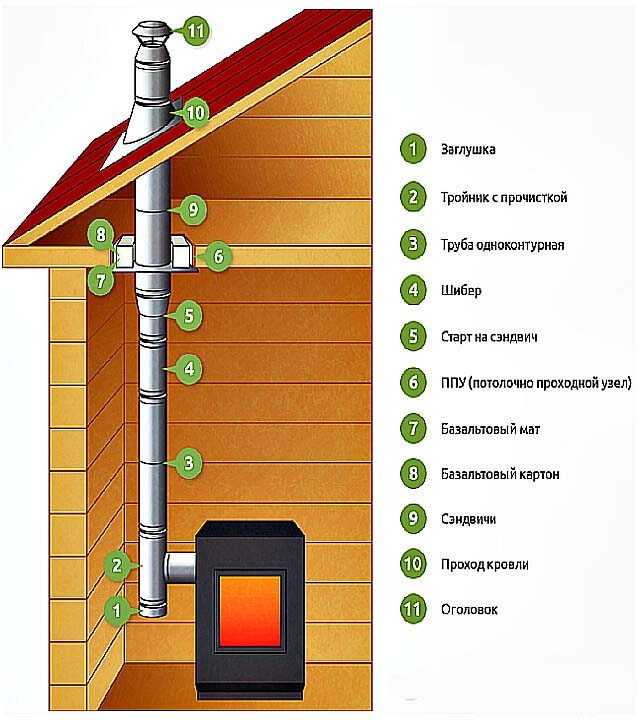

Пересечение кровли
При наличии стропильной системы труба, как и в случае с балками перекрытия, должна проходить посредине между стропил. Если деревянные элементы оказались слишком близко к трубе, их нужно обернуть минеритом.
Проход через перекрытие и кровлю выглядит аккуратно и незаметно
Пересечение кровли выполняется по следующей схеме:
- В кровле по месту прохода трубы вырезается проём. При этом гидроизоляцию и другие рулонные материалы нужно разрезать крестообразно, после чего получившиеся «лепестки» отгибаются и пристреливаются к обрешётке.
- Далее монтируется участок дымохода, пересекающий кровлю.
- На трубу надевается крыза, форма которой, как уже говорилось, должна соответствовать углу наклона ската.
- Крызу нужно «пришить» к покрытию кровли, после чего поверх неё монтируется окапник — металлический фартук. Его прикручивают к трубе хомутом либо фиксируют при помощи стопорного винта.
- Если тип кровельного покрытия позволяет, под него нужно завести верхний край опорной пластины крызы. Если нет, место примыкания пластины к покрытию нужно надёжно обработать герметиком.
Далее, труба достраивается до нужной высоты, после чего на ней формируется оголовок: надевается конус, а на него — грибок, дефлектор или иной элемент. Если покрытие кровли изготовлено из горючего материала, а подключённый к дымоходу теплогенератор работает на твёрдом топливе, оголовок обязательно нужно оснастить искроуловителем.
Если труба возвышается над крышей более, чем на 1,2 м, её необходимо укрепить тремя растяжками. Для этого на оголовке крепят специальный хомут с тремя петлями, на которых и фиксируются растяжки. Затем каждую из них свободным концом нужно прикрепить к любому неподвижному и достаточно прочному элементу крыши.
Из каких материалов производятся сэндвич трубы?
На сегодняшний день конструктивные элементы сэндвич дымоходов производятся из двух типов стали:
- нержавейки;
- оцинковки.
Как правило, внутренняя труба выполняется из нержавейки, которая является более жаростойкой и обладает высокими антикоррозийными качествами, а внешняя — из оцинкованного листа. Такие трубы считаются более экономичными, чем изделия, в которых оба контура представлены нержавеющей сталью, поэтому спрос на них остаётся довольно высоким. На строительном рынке можно встретить сэндвичи, представленные только оцинкованной сталью, однако, такие изделия используются только для маломощных газовых котлов.
Внутренняя труба всегда изготавливается из жаропрочной стали, а внешняя может быть как нержавеющей, так и оцинкованной
Дымоходы для отопительного оборудования высокой мощности изготавливаются исключительно из нержавейки. Причём для таких целей подбираются специальные жароустойчивые марки стали. Все известные марки стали представлены ниже в таблице.
Таблица 1
| Марка стали | Характеристики |
| AISI 304 | Такая марка нержавейки является более бюджетным вариантом AISI 316 и применяется для маломощных и среднемощных котлов, функционирующих на газу. |
| AISI 316 | Распространённая марка нержавейки, которая включает в себя различные легирующие составы (никель, молибден). Трубы из такого сплава отличаются высокими прочностными характеристиками, хорошей жаростойкостью и резистентностью к активным химическим соединениям. Используются для газовых котлов практически любого типа. |
| AISI 430 | Из нержавейки этой марки, как правило, выполняют внешние кожухи для дымоходных каналов. Это связано с тем, что AISI 430 отличается небольшими показателями жаростойкости. |
| AISI 439 | Такая марка нержавейки включает в себя элемент титан, что позволяет ей быть очень прочной и надёжной. К другим положительным характеристикам этой марки нержавейки можно отнести: повышенную термоустойчивость и антикоррозийные качества. Дымоходы, выполненные из этого материала, отлично подходят для газовых котлов, а также для отопительного оборудования, функционирующего на твёрдом топливе, с мощностью не более 30 кВт. |
| AISI 316I, AISI 321 | Дымоходы из такого материала подходят для любого отопительного оборудования, функционирующего на твёрдом топливе. Максимальная рабочая температура для таких марок стали доходит до +850 °C. |
| AISI 310S | Трубы, выполненные из этой марки стали, отличаются самыми высокими показателями жаростойкости и используются для того, чтобы выполнить трубу в бане. Максимальная рабочая температура для таких труб может достигать отметки в +1000 °C. |
Толщина стенок сэндвич труб может так же варьироваться от 0,5 до 1 мм в зависимости от эксплуатационной сферы. Ширина теплоизоляционного слоя, располагающегося, между двумя контурами колеблется от 3 до 10 см.

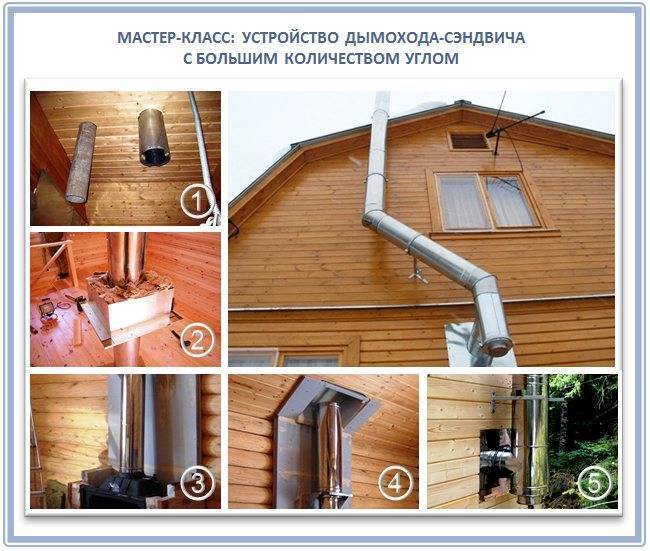

Организация узла через стены дома или бани
Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.
Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.
Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

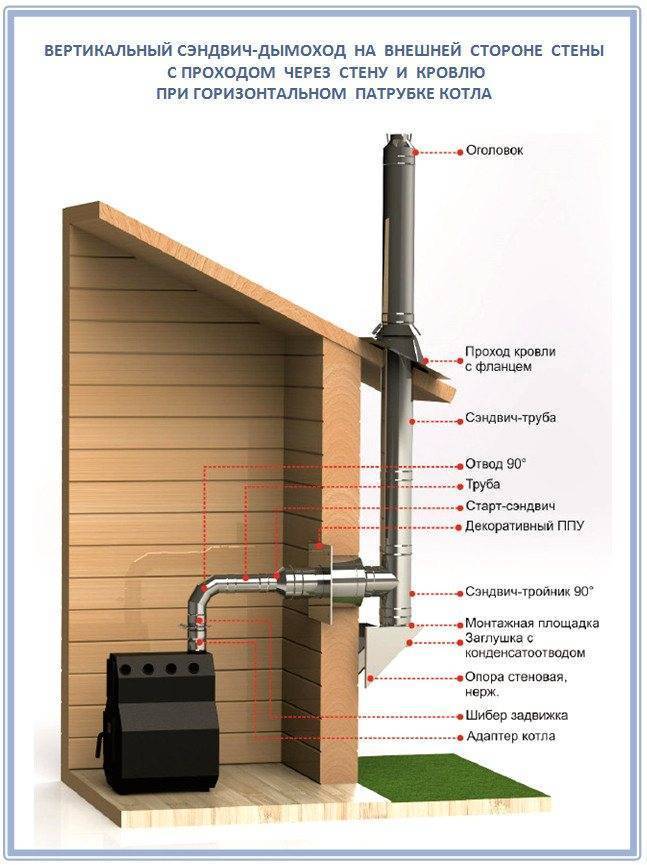

Более подробно узел вы можете рассмотреть на этой иллюстрации:
Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:
- Шаг 1. Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
- Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
- Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
- Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
- Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
- Шаг 6. На выходе из дымохода из стены установите ревизию.
- Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
- Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
- Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.
Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:
Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:
Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:
Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):
