Радиаторы отопления и их монтаж в частном доме и квартире

Что нужно знать о монтаже радиаторов отопления

В частном доме монтаж может выполнить хозяин. Даже если при запуске системы обнаружится течь, несложно отключить индивидуальное отопление для устранения недоделок. В многоэтажных домах всё сложнее. Если в местах стыка труб и радиаторов теплоноситель начнёт прокапывать спустя 2-3 недели после начала отопительного сезона, сложно отключить систему отопления всего дома. К тому же пострадают соседи из-за отсутствия отопления или из-за затопления.

Специалисты-сантехники знают, как правильно установить радиаторы отопления в квартире, поэтому лучше доверить выполнение этой работы им.

Даже если после запуска системы случится авария, они будут нести ответственность за произошедшее. Им придётся её устранить за собственные средства, а также оплатить ущерб, причинённый жильцам. Если осуществляемая мастерами установка радиаторов отопления цена на которую оказалась слишком высокой, потребителю не по карману, работу придётся делать самостоятельно. Для этого нужно ознакомиться с инструкцией, прилагаемой к новому отопительному прибору, изучить схему монтажа.

Перед тем, как выполнить монтаж радиаторы отопления своими руками, ознакомьтесь со следующими нормами СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»:

• расстояние от радиатора до пола должно быть не менее десяти сантиметров, до стены – 3-5 см, до подоконника – пять и более сантиметров;
• длина отопительного прибора должна составлять 50-75% ширины окна, под которым он крепится;
• центральная вертикальная ось батареи должна примерно совпадать с аналогичной осью окна. Допустимое отклонение составляет 20 мм. Эта норма не обязательная, а рекомендуемая;
• также правильная установка радиатора отопления предполагает монтаж прибора в местах наибольшей циркуляцией воздуха (под окном, недалеко от дверей);
• допускается снизить расстояние от устройства до стены до 2,5 см, если покрыть её поверхность теплоотражающим экраном, который содержит слой фольги. Благодаря нему тепло будет отталкиваться от поверхности стены, а не поглощаться ею. В результате таких мер воздух прогреется сильнее, а экономия тепла составит до пятнадцати процентов.

После покупки радиатора отопления монтаж выполняется в зависимости от вида системы и схемы подключения.

Процесс установки радиатора

Перед тем, как начать работы по монтажу батарей отопления, нужно полностью перекрыть контур, слить воду из системы (полностью удалить остатки воды поможет насос). Тщательно проверим уровнем батарею, которая навешена на опоры по вертикали и по горизонтали.

Так, из устройства выкручиваем все заглушки. Подключаем байпас с вентилем (этого требует только однотрубный контур). Для двухтрубного применяется лишь сгон с подключенным к нему вентилем. При помощи сгонов с резьбой подсоединяем радиатор к отопительной системе, а для того чтобы герметизировать стыки, применяем паклю или другой вид уплотнителя.

Байпас требуется для того чтобы отключать прибор отопления без отключения всей системы. Вентиль служит для регулирования циркуляции носителя тепла. Байпас устанавливают между подводящей и трубой и обраткой с кранами.

После установки будет нужна опрессовка. Но это может произвести специалист – та как у него есть не только опыт, но еще и специальный аппарат.

Последовательность выполнения работ

Монтаж батарей начинается с полного перекрытия контура. При замене старых радиаторов на новые сливается вода, и демонтируются отопительные элементы. Правильно будет воспользоваться насосом, чтобы исключить наличие остатков теплоносителя в системе.

После того как вся вода будет удалена, производится выверка места крепления батарей в обеих плоскостях. Устанавливаются кронштейны.

Следующим этапом будет упаковка радиаторов с помощью уплотнительного льна, упаковочной пасты или специальной запорной арматуры. Используя динамометрический ключ, затягивают соединение, создавая усилие, указанное в документации.

Монтажные работы

Монтаж радиаторов на стену производится посредством сварки или полипропиленовых труб. В первом случае достаточно использовать два крепежа, во втором их потребуется не менее трех. Два должны находиться вверху, один снизу.

При десяти и более секций количество креплений должно быть увеличено до пяти. Вверху должно быть три, внизу – два.

Контроль пространственного расположения

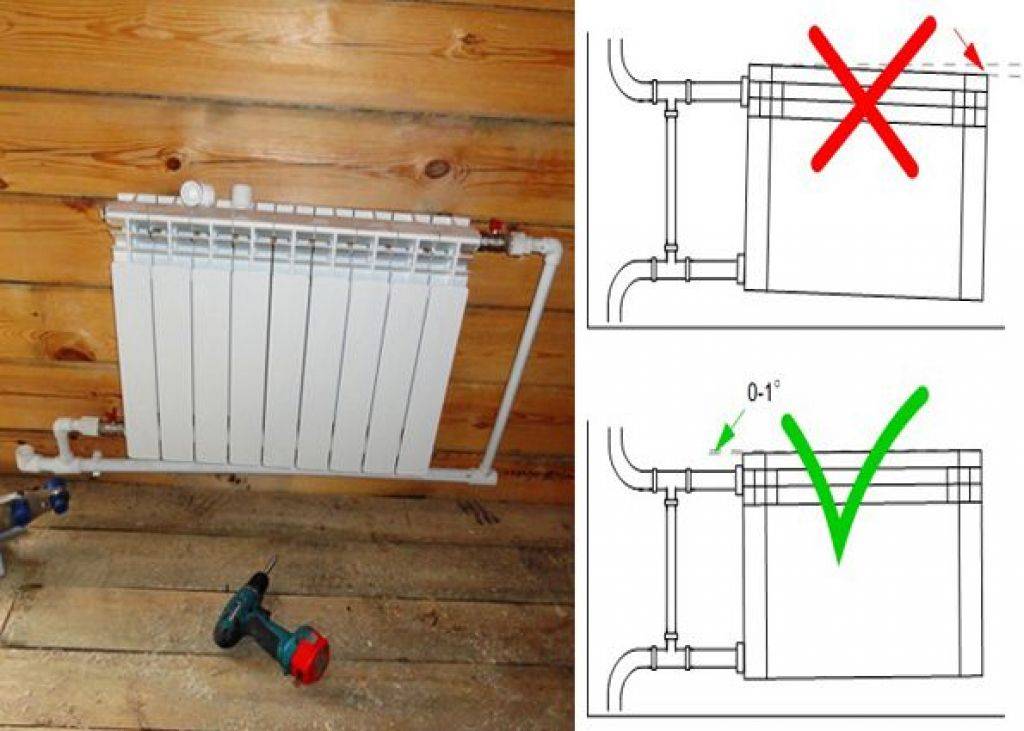

Выполняется контроль положения батарей в обеих плоскостях. Желательно предусмотреть небольшой наклон в сторону стены. Это позволит избежать завоздушивания системы при ее эксплуатации.

Заключительный этап

Производится нарезка резьбы на стояках и соединение всех элементов системы отопления. Тщательно контролируется герметичность всех соединений.

После этого можно выполнить пробные испытания с целью обнаружения возможной течи.

Если до настоящего момента все выполнялось своими руками, на этом этапе лучше пригласить слесаря ЖРЭУ. Перекрыв краны «американки», можно открыть соединительный кран. Открытие обратной трубы лучше доверить слесарю.

При отсутствии течи в местах соединения можно будет открыть кран на батареях и закрыть обводной кран. Теплоноситель начнет поступать в систему отопления. Для стравливания воздуха стоит воспользоваться краном Маевского.

Как только отопительный контур во всех комнатах прогреется, слесарь откроет прямую трубу. Это восстановит давление в системе. Можно считать, что контрольные испытания завершены. Если монтаж был выполнен правильно, в квартире будет комфортно при минимальных затратах.

Как вам статья?

Мне нравитсяНе нравится

Дополнительные возможности регулирования отопления

Вентили, независимо от контура труб и способа подачи теплоносителя в радиаторы, нужны для быстрой остановки течи или других аварийных ситуаций. Часть коммуникации или один отопительный прибор сразу же можно отключить, сохранив имущество от подтопления. Устанавливая новое тепловое оборудование, обязательно ставьте запорную арматуру.

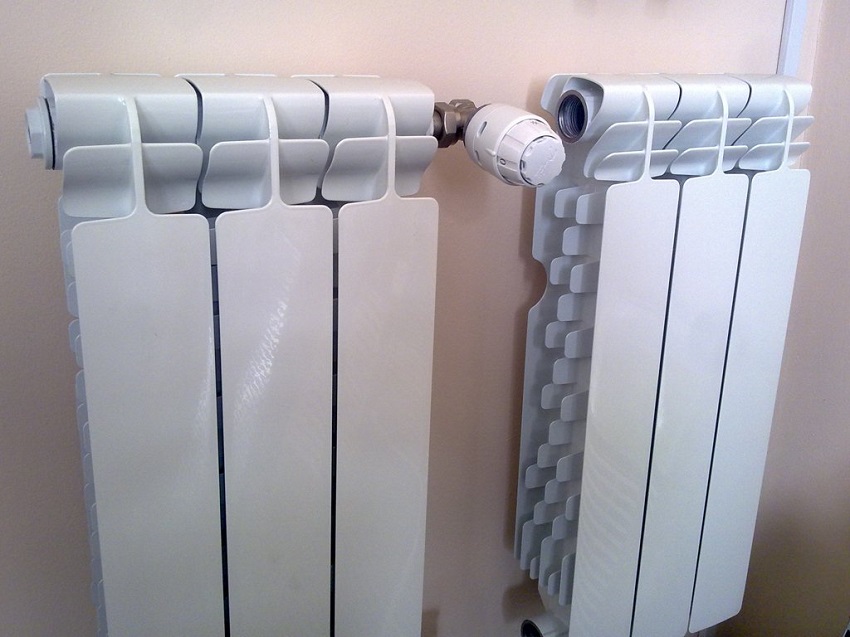

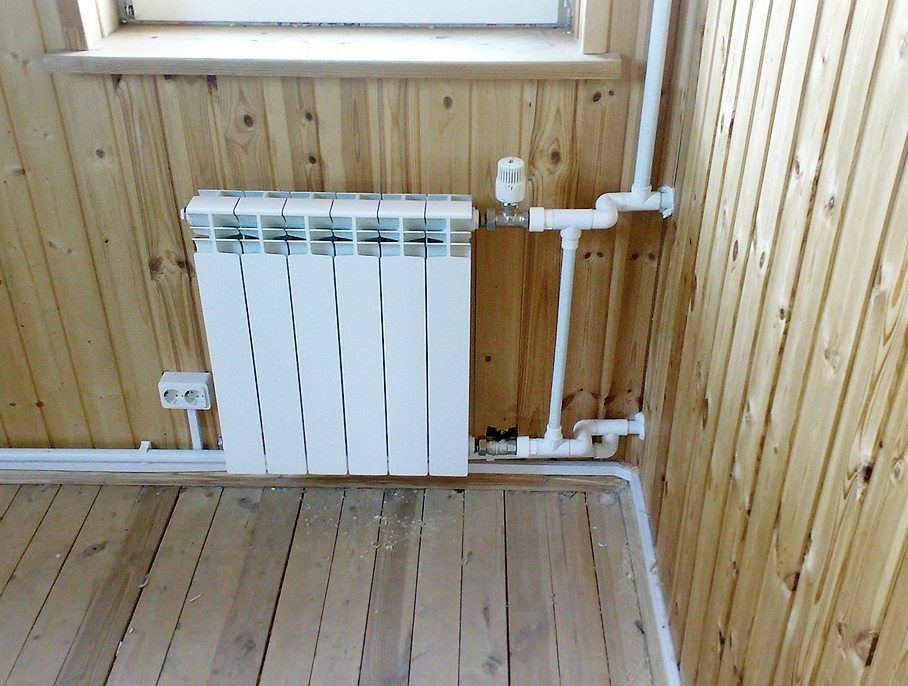

Терморегулирующие вентили позволяют регулировать микроклимат в помещении и экономить на отоплении. В системах по типу «умный дом», которые становятся все более доступными через приложение смартфона:

• есть возможность выключать отопление в свое отсутствие;
• контролировать температуру воздуха в помещении;
• включать оборудование перед возвращением.

С чего начать установку приборов отопления

Заниматься заменой приборов отопления лучше в летний период, когда не требуется отключать подачу теплоносителя во всем подъезде или доме. В любом случае, потребуется «добро» жилищной конторы, обслуживающей данный участок. Только они имеют право перекрывать и опломбировать систему подачи горячей воды.

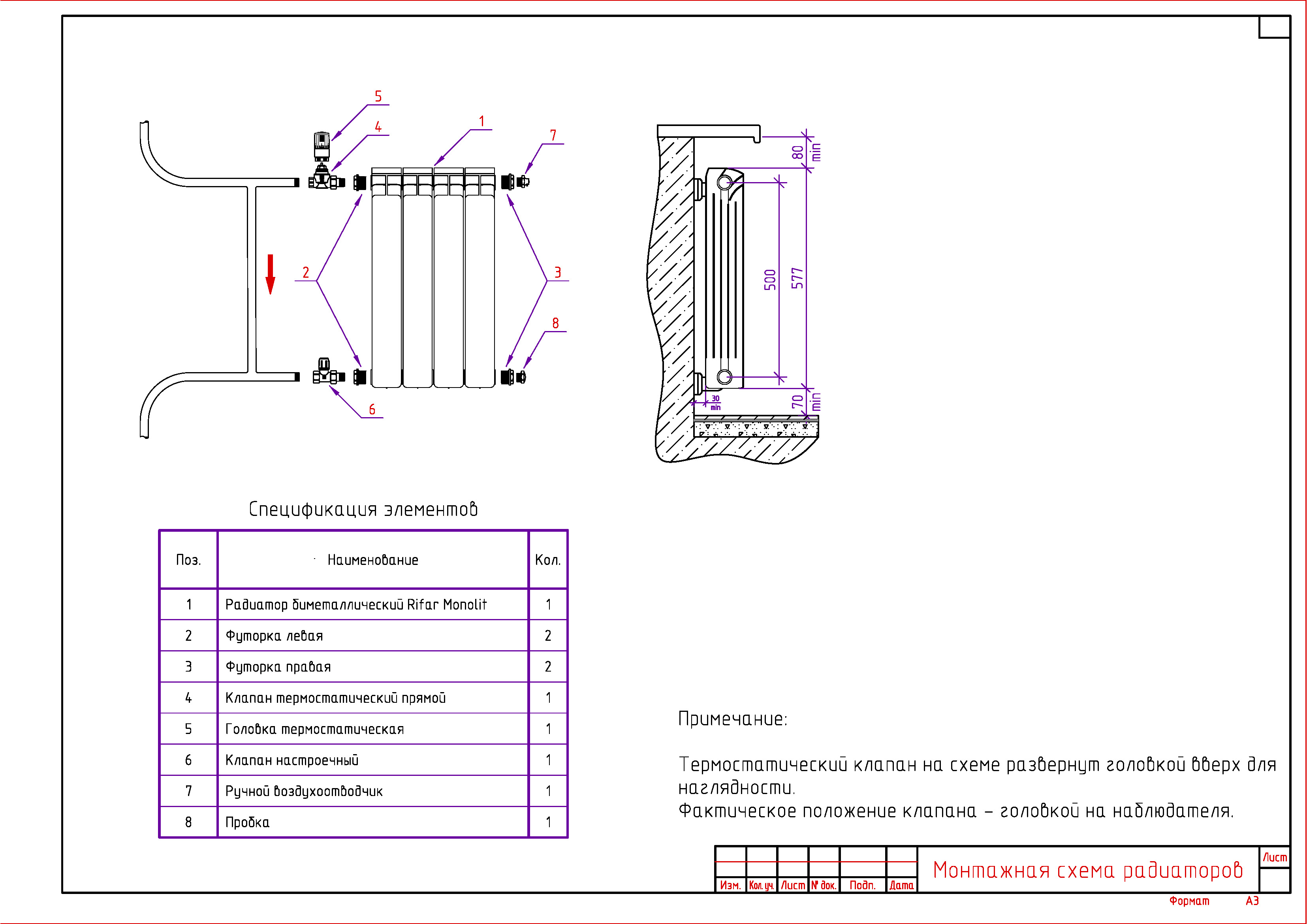

Схема подключения радиаторов отопления

Перед тем как установить радиатор отопления и произвести демонтаж старого оборудования, важно получить разрешение от профильных специалистов. Самостоятельный демонтаж и изменение контура отопительного оборудования грозит большими штрафами и отключением отопления в квартире

Следующим шагом будет определение точек монтажа кронштейнов. Перед тем как установить биметаллический радиатор отопления, рекомендуется определиться с наилучшим местом. В городских квартирах самое холодное место – подоконная ниша и щели балконной двери, в частном секторе – входная дверь без крыльца. Поэтому если кажется, что одной батареи мало, рекомендуется продублировать ее у холодной стены или у двери.

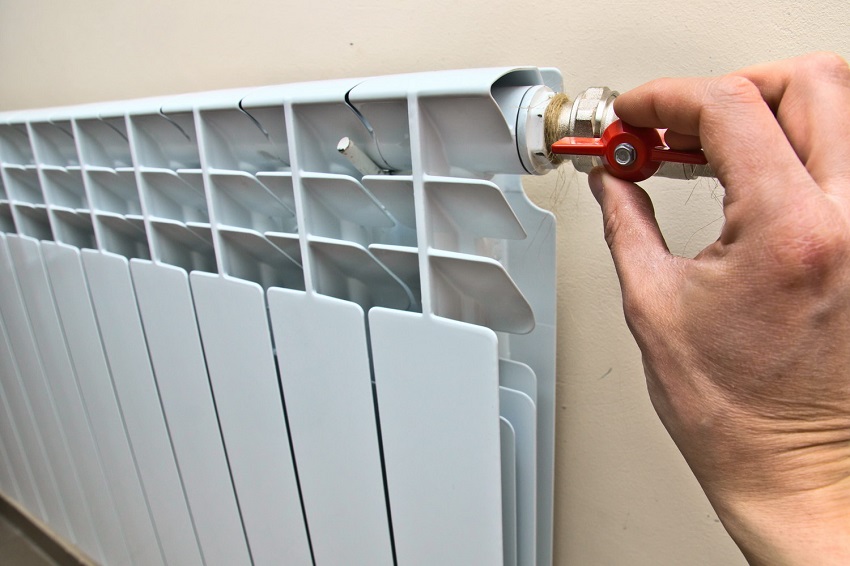

Для спуска воздуха из системы устанавливают кран Маевского

Поэтому его важно предусмотреть в свободном верхнем отверстии (коллекторе) радиатора. Особо рекомендуется ставить его в конечной точке схемы на верхнем этаже

Кран Маевского

Особенности монтажа чугунных радиаторов

Несмотря на новейшие приборы, обеспечивающие обогрев помещений, такие как сверхлегкие и эстетичные биметаллические и алюминиевые изделия, чугунные радиаторы по-прежнему востребованы у владельцев недвижимости. И хотя продукция из чугуна не отличается изысканным дизайном, батареи долго остаются горячими, передавая постепенно тепло окружающему пространству.

Существуют специфические особенности конструкции чугунного прибора, которые необходимо учитывать при их монтаже:

Как понятно из информации, приведенной в статье, в технологии монтажа радиаторов нет ничего сложного. Зная правила создания отопительной конструкции и соблюдая последовательность действий, каждый домашний умелец может выполнить данную работу самостоятельно

Особое внимание нужно уделять герметичности, которая способна обеспечить отсутствие протечек

Правильная установка радиатора своими руками на видео:

Инструменты и материалы

Исполнителю работ по самостоятельному монтажу отопительных батарей необходимо иметь при себе динамометрические ключи, имеющие размеры, которые позволяют соблюдать динамометрический момент с высокой степенью точности. Поскольку жидкость циркулирует по системе под значительным давлением, некачественно выполненная герметизация приводит к протечкам в виде струи, бьющей из места соединения. В случае чрезмерной перетяжки велика вероятность появления схожей проблемы.

По этой причине следует строго выполнять инструкции к приборам, прилагаемые производителями, так как в них содержатся значения динамометрических моментов. Также потребуется герметик, пакля, пропитанная масляной краской. Можно задействовать специальную уплотнительную ленту.

Выбор места установки батарей

При монтаже систем отопления, на первом этапе устанавливаются отопительные приборы, укомплектованные запорно-регулирующей арматурой, а после этого начинается прокладка труб. Любая батарея может быть установлена временно и снятой с креплений в момент резки штробы или выполнения других работ.

Поэтому подключение биметаллических радиаторов отопления рекомендуется производить, не снимая упаковочной полиэтиленовой пленки, или же обернув его самостоятельно для защиты от пыли, грязи и возможных повреждений. Снимать пленку можно только при проведении тепловых испытаний системы отопления.

Основные требования к установке секционных батарей приводятся изготовителем в техническом паспорте каждой модели. Однако есть и общие обязательные условия монтажа биметаллических радиаторов отопления:

• середина радиатора должна совпадать с центром окна, под которым он установлен;
• верхняя плоскость прибора должна располагаться строго горизонтально;
• все батареи в помещении должны находиться на одной высоте;
• расстояние от задней стенки секций до стены — не менее 30 мм и не более 50 мм;
• расстояния от пола и подоконника до отопительного прибора не должно быть меньше 100 мм.

Последнее условие не определяет высокую установку правильно. Если поднять низ радиатора на высоту более 150 мм, то вероятна возможность недостаточного прогрева нижнего пространства помещения.

Какие радиаторы отопления выбрать для замены

Не каждый возьмется за установку радиаторов отопления своими силами, считая эту затею слишком хлопотной. Но на самом деле основной фронт работ не такой уж и сложный.

При том огромном разнообразии теплового оборудования, которое предлагается сегодня, бывает непросто выбрать нужный вариант. Однако следует ознакомиться со всем характеристиками, а не только смотреть на дизайн и описание к модели.

Алюминиевые радиаторы обладают наибольшей теплоотдачей

В общих чертах параметры таковы:

1. С наибольшей теплоотдачей – алюминиевые радиаторы, отличающиеся максимальной проводимостью тепла, отличным дизайном. Среди «минусов» можно указать подверженность разрушению от кислотной среды теплоносителя, их нежелательно использовать в городских высотках, где бывает высокое давление до 20 атмосфер.
2. Чугунные радиаторы отличаются долговечностью из-за стойкости к коррозии и засорению тяжелыми частицами. Из недостатков – устаревший дизайн, большая масса, затрудняющая перевозку и крепление чугунной батареи к стене с декором. Возможны трещины от гидроудара, поскольку материал не пластичен.
3. Стальные радиаторы тоже отличаются высоким КПД по отдаче тепла, у них приемлемая цена, отличный дизайн, визуально компактные размеры даже при большой длине и глубине. Их «минус» – подверженность коррозии, даже если в документации указано «нержавеющая» сталь. При небольшой толщине подвержены деформации от гидроудара и чрезмерного давления в системе.
4. Биметаллические радиаторы (алюминий с покрытием и стальная труба внутри) отличаются превосходным дизайном и теплоотдачей и при небольшом весе. Стойкость к коррозии обеспечивает внутренне напыление, они нетребовательны к кислотно-щелочной среде и загрязненности теплоносителя. Хорошо переносят испытания системы, есть возможность регулировки подачи тепла при дополнительной комплектации. Из недостатков – высокая стоимость относительно других современных батарей.

5. Медные трубы и секции радиатора имеют наиболее продолжительный срок эксплуатации – до 50лет. В Европе их считают идеальным вариантом. Среди «минусов» можно указать наибольшую стоимость и сложный монтаж из-за специальной пайки, которую производят только специалисты.

Биметаллические радиаторы отличаются превосходным дизайном и хорошей теплоотдачей

Перемычка между трубами батареи – важный элемент системы. Он способен смягчить гидроудар, благодаря дополнительному распределению теплоносителя стояком и байпасом.

Инструменты и материалы для монтажа

Для установки радиатора отопления понадобится строительный уровень

Перед тем как установить батарею отопления в своем доме, нужно подготовить необходимый инструмент и соответствующие расходные материалы. Из набора для монтажа радиатора в квартире обязательно потребуются:

• электродрель с комплектом сверл;
• уровень типа «нивелир»;
• разводной ключ и плоскогубцы.

Ассортимент вспомогательных приспособлений и расходников, необходимых для замены отопительной системы, более разнообразен. Помимо специальных заглушек и стальных кронштейнов в него входит целый ряд сантехнических изделий и материалов:

• кран Маевского (или устройство для стравливания воздуха);
• два шаровых запорных крана;
• фитинги, обеспечивающие герметичную стыковку труб и патрубков радиатора;
• лента ФУМ (или льняная подмотка).

Помимо этого, потребуется приготовить комплект дюбелей подходящего типоразмера и другие элементы креплений.

Материалы отопительных приборов

Мы не станем здесь разводить полемику по поводу эффективности того или иного материала радиаторов, приводить формулы и расчеты теплоемкости и теплоотдачи. Такая тема требует отдельной статьи, а если расписывать расчет и изготовление батарей отопления своими руками, то и вовсе нескольких.

В конце концов, ведь в итоге в отопительную систему ставят не материал, а конкретное изделие с общеизвестными характеристиками. Параметры практически любой модели можно найти каталогах и таблицах производителей.

Тем не менее ознакомимся с основными видами приборов отопления:

Чугунные – считается, что такие батареи долговечны и обладают хорошей теплоотдачей. Но, если разобраться, то обладая наибольшими габаритами среди всех отопительных приборов, они обеспечивают наименьшую теплоотдачу. Для любителей же винтажа – самое то. Стальные – не совсем удачный выбор отопительного прибора для ванной комнаты. Влажная среда вызывает на корпусе секций очаги коррозии, со временем эти участки могут дать течь. По конструкции корпуса делятся на панельные и трубчатые. Алюминиевые – отличаются хорошим дизайном и небольшим весом. По мнению многих специалистов такие батареи являются идеальным выбором для санузла в доме с индивидуальным отоплением

Владельцам квартир с централизованной системой отопления стоит обратить внимание на усиленные модели, которые способны противостоять значительным гидроударам и влиянию некачественного теплоносителя. Биметаллические – конструкционно приборы представляют собой стальной каркас с алюминиевым кожухом. Собираются с учетом особенностей сетей центрального отопления

Средний срок службы – 20-25 лет. Бывает, что биметаллические радиаторы плохо греют из-за ошибок в монтаже, но это легко устраняется. Медные – широкого применения в нашей стране пока не нашли из-за особых условий установки и эксплуатации. Стоимость таких приборов довольно высока, хотя и достоинств у них предостаточно. Хватает и ограничений, например, производители не рекомендуют ставить медные батареи в сетях, где содержится повышенное количество солей хлора

Собираются с учетом особенностей сетей центрального отопления. Средний срок службы – 20-25 лет. Бывает, что биметаллические радиаторы плохо греют из-за ошибок в монтаже, но это легко устраняется. Медные – широкого применения в нашей стране пока не нашли из-за особых условий установки и эксплуатации. Стоимость таких приборов довольно высока, хотя и достоинств у них предостаточно. Хватает и ограничений, например, производители не рекомендуют ставить медные батареи в сетях, где содержится повышенное количество солей хлора.

С чугунным оборудованием дело выглядит иначе. Если привести глубину секции биметаллического или алюминиевого радиатора (80-100 мм) к глубине чугунного (140 мм), то теплоотдача последнего окажется на ⅓ ниже.

Из всего вышесказанного напрашивается вывод: существенного влияния на тепловую эффективность прибора материал не оказывает, за исключением чугуна. Поэтому, покупая теплообменник, лучше смотрите на его стоимость, габариты, качество. И, наконец, не упускайте из внимания его внешний вид, чтобы потом не думать, чем закрыть батарею в своей ванной.

Сборка секционных батарей отопления

Секционные приборы обогрева помещений удобны тем, что их можно собирать из любого расчётного количества регистров. Можно добавлять или демонтировать секции тем самым, корректируя теплоотдачу прибора. В случае выхода из строя секции её можно убрать, заменив новым регистром. Сборку секционных приборов отопления производят следующим образом.

1. Для сборки секционной батареи понадобятся фитинги внешней резьбой (ниппели), заглушка, два запорных шаровых крана и кран Маевского. Процесс сборки секций происходит следующим образом.
2. На рабочем столе или поддоне укладывают, собранную в заводских условиях, батарею, к которой нужно подсоединить дополнительные секции.
3. На два ниппеля (фитинга) одевают паронитовые кольца.

Как собрать (добавить) секции к алюминиевому радиатору

• Ниппели имеют две разнонаправленные резьбы. Их чуть-чуть вкручивают в отверстия батареи с одной стороны.
• Одну или несколько секций в сборе придвигают к основной батарее так, чтобы во вторые отверстия вошли свободные концы фитингов.
• Специальный ключ продевают через отверстие первого блока и слегка проворачивают ниппель до щелчка. Щелчок свидетельствует о том, что резьбы двух деталей совпали правильно.
• Поворотом ключа ниппель втягивают в первый секционный блок.
• Вставив ключ со стороны второго блока, окончательно стягивают секции в единую конструкцию.

Все скручивания нужно производить не спеша, не прилагая чрезмерных усилий. Во время сборки нужно обязательно следить за тем, чтобы соединяемые детали стыковались без перекосов.

Правила обвязки радиаторов

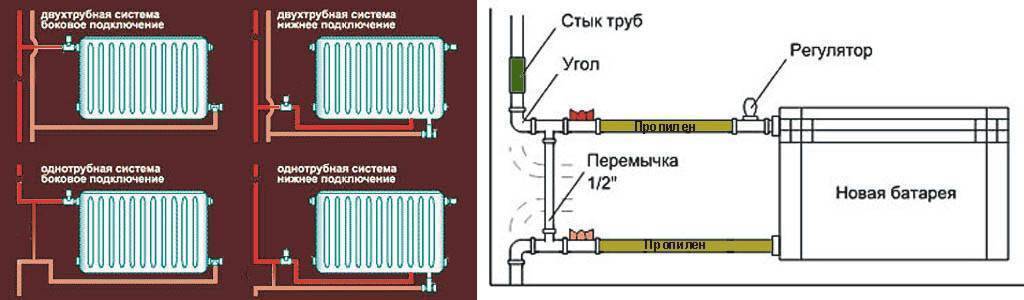

1. Система разводки. Она бывает однотрубной и двухтрубной.

• Однотрубная система самая простая для установки. В ней используется последовательное подключение элементов: горячая вода проходит по трубе через радиатор и выходит из него в трубу с противоположной стороны.
• Двухтрубная система хоть и немного сложнее, но имеет свои преимущества в виде доступной регулировке количества отдаваемого тепла в каждом помещении индивидуально, а также равномерного нагрева помещения.

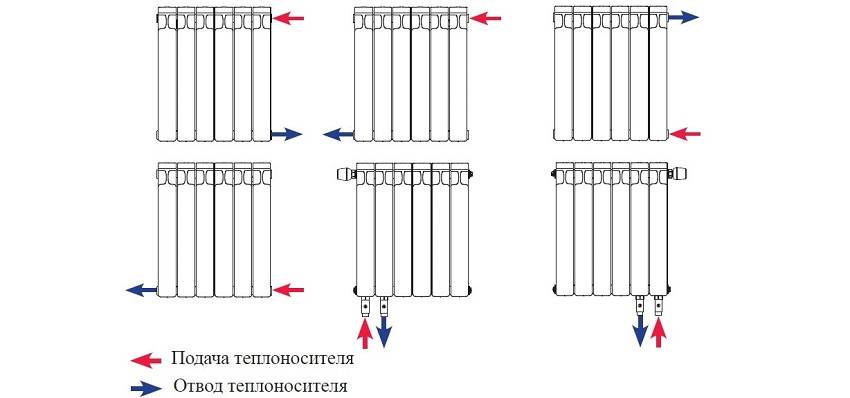

2. Тип подключения. Их всего три: боковой, нижний и по диагонали.

Обычно тип подключения радиаторов выбирают исходя из особенностей помещения. Наиболее простым и распространённым является боковой тип, но он не подойдёт для радиаторов большой длины. Такой радиатор может нагреваться неравномерно, так как до противоположного от трубы конца радиатора дойдёт не весь поток горячей воды.

Обычно внутренний контур радиатора состоит из верхнего и нижнего горизонтального коллектора и ряда вертикальных каналов. От эффективного прохождения теплоносителя через них и зависит температура в помещении.

Нижний тип подключения выбирают при скрытом монтаже труб в полу или под плинтусом. Такая батарея имеет более эстетически привлекательный вид, но отличается довольно большими теплопотерями – вплоть до 15%. Большая часть теплоносителя пройдёт через первые секции, поступая по верхнему горизонтальному коллектору и опускаясь вниз по вертикальным каналам.

Также существует верхний тип подключения, но он применяется реже и только со специализированными радиаторами, изготовленными специально под такой тип подключения.

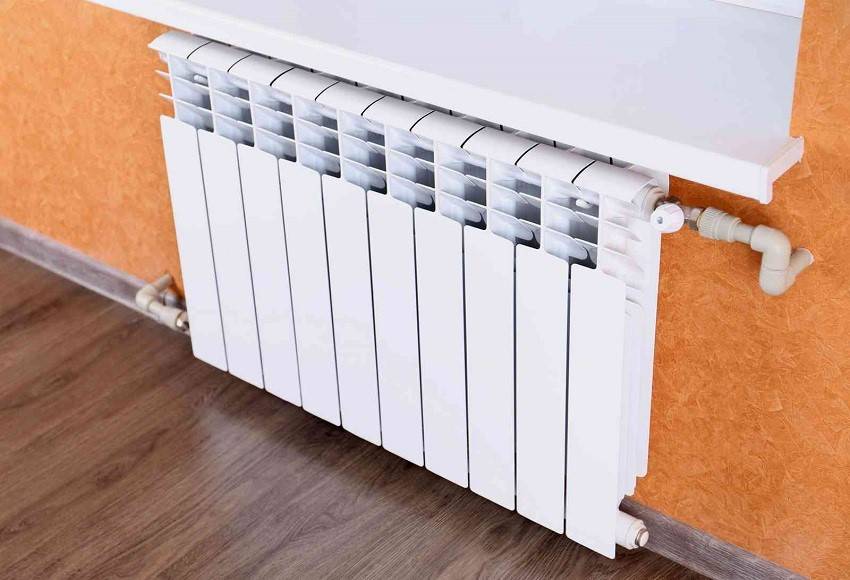

Диагональное подключение применяют для длинных радиаторов – более 12 секций. В данном случае трубы расположены с двух сторон от радиатора, и горячая вода проходит через всю конструкцию, выходя с противоположной стороны. Это самый энергоэффективный вид подключения, потери будут не более 5%.

Стоит помнить, что при проведении замены радиаторов в многоквартирном доме с центральной системой отопления, необходимо получить разрешение у контролирующего органа на размыкание контура отопления и слив воды из системы. Кроме экстренных случаев, такое разрешение выдают только по окончании отопительного сезона.

При установке радиаторов отопления следует соблюдать нормы по расстояниям от поверхностей. До пола рекомендуется оставлять от 6 до 10 см, чтобы облегчить наведение чистоты в доме и сохранить максимальную эффективность отопления. До подоконника также рекомендуется оставить аналогичное расстояние, чтобы не снижать эффективность отопления. От стены необходимо отступить на 3-5 см, чтобы сохранить возможности для уборки и создать эффективную конвекцию.

Основные этапы замены радиаторов:

1. Демонтаж
2. Установка кронштейнов
3. Сборка радиатора из секций и его крепление
4. Соединение с системой отопления
5. Проверка давлением, чтобы выявить возможную течь или разгерметизацию.

Для работ по монтажу радиаторов отопления потребуются инструменты, набор ключей, строительный уровень, рулетка, карандаш. В некоторых случаях может потребоваться газовая сварка.

Соблюдение всех инструкций и норм, а также правильный выбор материалов для отопительной системы создаст в вашем доме комфорт и уют, сохранит тепло и обеспечит нужную температуру в вашем доме даже в самые сильные холода на многие годы вперёд.

Как разместить батареи

В первую очередь рекомендации касаются места установки. Чаще всего отопительные приборы ставят там, где потери тепла самые значительные. И в первую очередь это окна. Даже при современных энергосберегающих стеклопакетах именно в этих местах теряется больше всего тепла. Что уж говорить о старых деревянных рамах.

Важно правильно разместить радиатор и не ошибиться в выборе его размеров: важна не только мощность

Если под окном не стоит радиатор, то холодный воздух опускается вдоль стены, и распространяется по полу. Ситуацию меняет установка батареи: теплый воздух, поднимаясь вверх, предотвращает «стекание» холодного на пол. Нужно помнить, что для того чтобы такая защиты была эффективной, радиатор должен занимать не менее 70% ширины окна. Эта норма прописана в СНиПе. Поэтому при выборе радиаторов имейте в виду, что маленький радиатор под окном не даст должного уровня комфорта. В этом случае по бокам останутся зоны, где холодный воздух будет сходить вниз, на полу будут холодные зоны. При этом окно может часто «потеть», на стенах в том месте, где будет сталкиваться теплый и холодный воздух, будет выпадать конденсат, появится сырость.

По этой причине не стремитесь найти модель с самой высокой теплоотдачей. Это оправданно только для регионов с очень суровым климатом. Но на севере даже из самых мощных секций стоят большого размера радиаторы. Для средней полосы России требуются средняя теплоотдача, для южных — вообще нужны низкие радиаторы (с небольшим межосевым расстоянием). Только так вы сможете выполнить ключевое правило установки батарей: перекрыть большую часть оконного проема.

Эффективно будет работать батарея, установленная возле дверей

В холодном климате есть смысл устроить тепловую завесу и возле входной двери. Это вторая проблемная зона, но характерна она больше для частных домов. Может такая проблема возникать в квартирах первых этажей. Тут правила просты: нужно ставить радиатор как можно ближе к двери. Выбираете место в зависимости от планировки, также учитывая возможности подводки труб.
