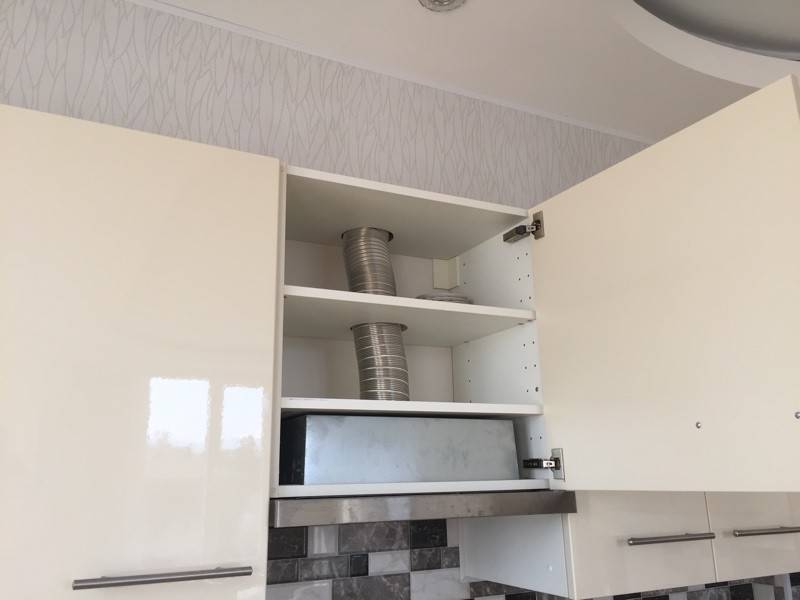

Дизайн кухни с вентиляционным коробом
Даже самый непривлекательный на вид вентиляционный короб можно мастерски обыграть в кухне, что он перестанет быть недостатком и превратится в оригинальный элемент интерьера.
Проблему можно решить, заказав кухонный гарнитур в мебельной фирме. Тогда часть короба можно скрыть за навесными шкафам и тумбами, а видимый простенок декорировать, как и остальную стену: краской, обоями, плиткой в зоне фартука и т.д.
Менее заметным вентиляционный короб сделает одинаковая отделка со стенами кухни. Выступ можно декорировать штукатуркой, плиткой, покрасить или даже использовать художественную роспись. Оригинальным и современным решением будет оклеить поверхность обоями с трехмерным изображением.
Венткороб может служить полноценным элементом интерьера, на котором будет располагаться телевизор, несколько полок с сувенирами или кухонными принадлежностями, картины и постеры. Также к нему можно пристроить барную стойку, кухонный полуостров или даже фальшкамин, если помещение достаточно просторное.
Самое простое решение выглядит так:
Восстановление короба вентиляции – работа не простая и довольно кропотливая. Но если возникла подобная проблема, то лучше незамедлительно приступить к ее устранению. При грамотном подходе и подготовке всех необходимых материалов и инструментов, с задачей можно справиться довольно быстро.
Только вентиляторы…
Производительность естественной вентиляции зависит от случайных климатических факторов — скорости и направления ветра, температуры воздуха в помещении и за его пределами и других. Например, зимой, при большом перепаде температур в квартире и на улице, система естественной вентиляции может работать хорошо, летом же ее эффективность резко падает.
| Вытяжной вентилятор в санузле |
Если в квартире установлены обыкновенные деревянные окна (те, что во времена СССР монтировались во всех жилых домах), зимой, осенью и весной эффективность вентиляции жильцов вполне устраивает, то проблема решается с помощью одного-двух вентиляторов, устанавливаемых в вытяжные отверстия в санузлах и на кухне.
Наиболее широко сегодня применяются вентиляторы, работающие от напряжения 220 В (в помещениях с повышенной влажностью используют вентиляторы, рассчитанные на 12 В). Такие приборы закрепляются в вытяжных отверстиях в сбросных шахтах или на конце воздуховода. Включаться и выключаться такой прибор может с помощью веревочного выключателя или же, что бывает чаще, от клавиши включения света при входе на кухню или в санузел.
Впрочем, возможны и другие способы управления, в зависимости от типа вентилируемого помещения.
Например, ванная комната — основной источник повышенной влажности в квартире. Здесь часто применяют влагозащищенные модели с датчиком влажности. Такой прибор самостоятельно включается, когда уровень относительной влажности воздуха в ванной комнате превысит заданный предел (можно настроить на включение при 60–90 %), и выключается, когда улетучится пар, мокрые поверхности подсохнут, испарение замедлится и воздух в помещении станет суше.
Среди моделей с датчиком влажности можно отметить Decor 300CH от Soler&Palau, CB-100 PLUS H фирмы Cata, E-Style 100 PRO MHY (smart) от Elicent и другие.
| После установки пластиковых окон для разгерметизации квартиры и восстановления работы вентиляции бывает достаточно перевести оконные створки в режим летнего (а) или зимнего (б) проветривания. Правда, от сквозняков, пыли и шума такая система воздухозабора квартиру не защитит |
В туалетах очень часто используют вентиляторы с датчиком движения и таймером задержки отключения. При появлении человека такой вентилятор автоматически включается, а после того как помещение опустело, работой вентилятора в течение установленного времени (2–20 минут) управляет таймер. По окончании периода задержки он деактивирует вентилятор. В качестве примера можно привести модель 100/125 МА ТР от Vents.
На кухне находят применение вентиляторы, включение которых происходит по сигналу выносного датчика качества воздуха.
Датчик обычно представляет собой прибор размером с сигаретную коробку, его сенсоры постоянно следят за качеством воздуха в помещении. Как только оно ухудшается (появляются запах сигаретного дыма, а также неприятные запахи), активируется вентилятор. После того как качество воздуха нормализовалось, датчик с небольшой задержкой по времени (3–20 минут) автоматически выключает прибор.
Примером может служить модель осевого настенного вентилятора Vario (Vortice) с датчиком C Smoke.
| Свежий воздух может поступать в комнаты и при герметично закрытых окнах при условии, что они оборудованы приточными клапанами |
Дешевые модели вентиляторов — расходный материал, будьте готовы к их замене через 3–6 месяцев непрерывной эксплуатации. Только самые высококачественные приборы могут работать до 30 000–40 000 ч к ряду (примерно 4,5 года). Если вы хотите, чтобы квартира проветривалась интенсивнее, купите вентилятор с мощным двигателем, имеющим функцию «турбо». Однако здесь надо знать меру. Чтобы не навредить окружающим, производительность вентилятора по воздуху не должна превышать 90–120 м3/ч.
Помимо вентиляторов перечисленных фирм стоит отметить приборы торговых марок Sylavent, O. ERRE, Xpelair, Ductex, Systemair, Maico Ventilatoren, Ballu Machine а также «Арктос» и Smart.
Монтаж изолированного воздуховода
Благодаря доступной цене востребованной является гибкая вентиляционная система с теплоизоляцией. При установке такой разновидности систем нужно учитывать несколько моментов:
- Соединяя две части системы или подсоединения к оборудованию необходим точный замер. По нему будет производиться срез и подгон частей системы.
- При одевании трубы на соединитель отжимается изоляционный материал для удобной работы с внутренней составляющей вентиляционного материала.
- Стык внутренних частей системы соединяется алюминиевой клейкой лентой.
- После герметизации внутренних частей изоляция возвращается на свое место и также соединяется алюминиевой клеевой полоской. Затем закрепляется хомутом из нейлона или металла.
Для того чтобы по каналу вентиляции не передавалась вибрация от вентилятора от его выходного патрубка монтируют прокладку против вибрации.
Понижение турбулентности понижается благодаря протяженности, которая должна быть в 1,5-2 диаметров патрубков на выходе.
Воздухозаборные приспособления, вентиляционную решетку, воздухораспределители монтируют тремя способами:
- Используемые изделия устанавливаются внутри канала, благодаря различным переходникам-соединителям круглой и квадратной формы.
- Гнущиеся трубы нужны для соединения. Первый конец фиксируется хомутом из нейлона на воздуховоде. Второй конец крепится на вентилятор дымоудаления так, чтобы поворот системы не был больше 90 градусов.
- Чтобы распределить силу воздуха на составляющие вентиляции в основном канале делается отверстие. Затем устанавливается нужный переходник, связанный с решеткой распределения.
Особенности монтажа в зависимости от типа воздуховода
Воздуховоды имеют разную геометрическую форму сечения, а также структурные свойства. В зависимости от этого предъявляются определенные требования к монтажу. Мы опишем характеристики каждого вида, а также дадим ряд рекомендаций.
Прямоугольные
Материалом для их изготовления чаще всего служит оцинкованная сталь, а используются они для обслуживания помещений с очень большой площадью. Они выглядят весьма презентабельно и являются естественным оснащением спортивных или актовых залов, больших цехов и промышленных крытых участков. Для соединения секций используется сварка или фланцы – специальные отливы по краям секций, которые взаимно соединяются болтами.
Монтаж горизонтальных пролетов осуществляется установкой на траверсу, а вертикальные крепятся непосредственно к потолку и полу. При большой высоте потолков секция поддерживается настенным крепежом, например, хомутами.
Круглые
Трубопроводы с круглым сечением обладают следующими положительными характеристиками:
- Жесткость – окружность более мягко принимает все нагрузки.
- Воздух распределяется равномерно.
- При монтаже требуется небольшое количество соединений.
- Удобство в эксплуатации.
Как правило, для монтажа используются круглые хомуты, которые жестко крепятся к стенке одной из разборных частей.
Гибкие

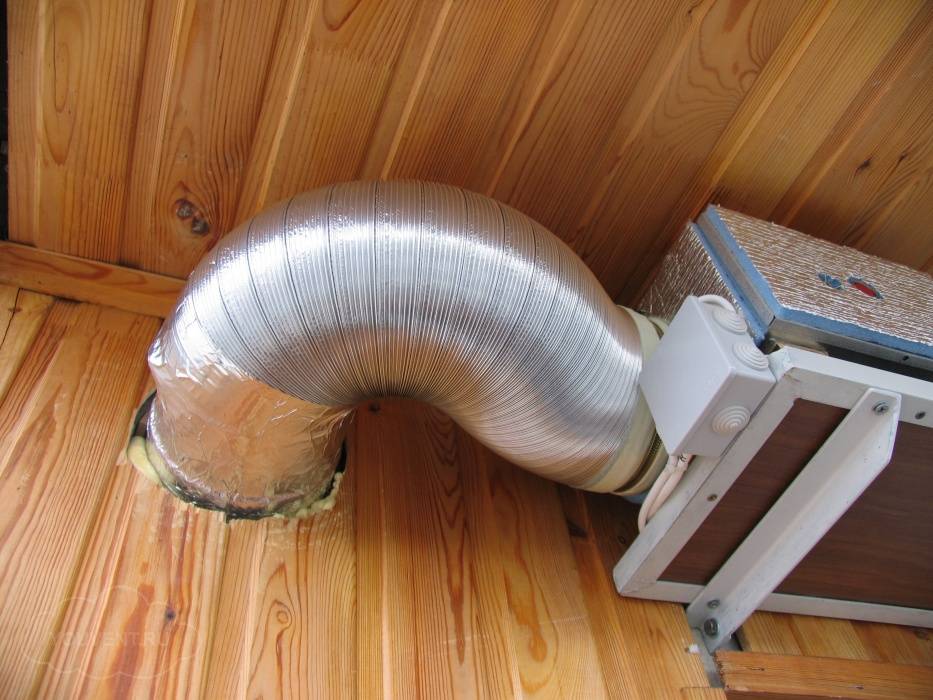

Гибкие воздуховоды для вентиляции позволяют с легкостью монтировать соединительные конструкции без помощи фланцев и других соединительных элементов. Для изготовления гибких воздуховодов используют многослойную алюминиевую фольгу, ламинированную полиэфирную ленту со спиральным каркасом или из натканного полиэфирного волокна со слоем утеплителя.
Теплоизолированные

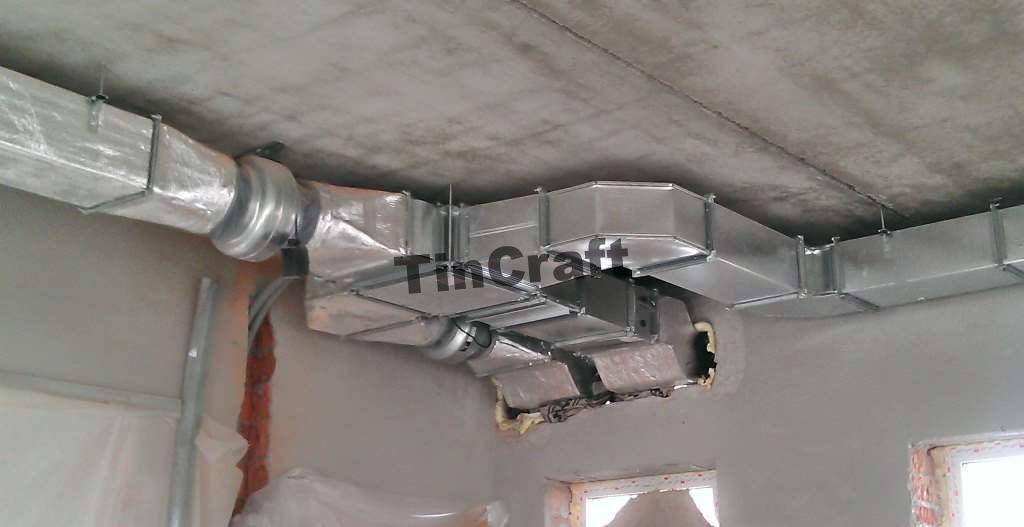

Теплоизолированные воздухопроводы служат для воздухоотведения как внутри, так и снаружи помещений. Например, если компрессор находится вне помещения и гонит свежий воздух внутрь. Они могут иметь различную структуру, но основной конструктивный нюанс заключается в покрытии изолирующим слоем утеплителя.
Для того чтобы смонтировать воздуховод с теплоизоляционным слоем и обеспечить его эффективность, необходимо выполнить следующие мероприятия:
- Воздуховод вымеряется и обрезается по необходимой длине.
- Слой изолятора в месте крепления необходимо обернуть гофрированным патрубком – это убережет изоляционное покрытие от повреждения.
Важно! Если необходимо соединить две секции изолированного воздуховода, то по краям изолятор отводится на 5-7 см., поверхность оголяется. Две секции скрепляются гофрой, которая сжимается хомутами
Оголенный слой обматывается алюминиевой изолентой не менее 2-3 слоев. Изолятор возвращается на место.
Закрепление к стене или потолку выполняется при помощи траверс или хомутов.
Расчет и проектирование системы вентиляции
Расчет и проектирование системы вентиляции являются важным этапом при установке пластиковых воздуховодов. Неправильное расположение воздуховодов или неправильный выбор размеров может привести к неэффективной работе системы вентиляции.
Для начала необходимо рассчитать объем помещения, для которого предполагается установка вентиляционной системы. Объем помещения определяется по формуле:
Объем помещения (м³) = площадь помещения (м²) × высота потолка (м)
Зная объем помещения, можно определить требуемую производительность вентиляционной системы. Общая производительность должна быть достаточной для обеспечения нужной степени воздухообмена. Нормы воздухообмена различаются в зависимости от типа помещения (жилые и общественные помещения, производственные помещения и т.д.).
Для расчета производительности системы вентиляции необходимо учитывать количество людей, находящихся в помещении, тип и степень загрязнения помещения, количество и мощность установленных оборудования и т.д.
После определения общей производительности системы вентиляции, требуется распределить ее между воздуховодами. Расчет распределения производительности должен основываться на равномерном подаче свежего воздуха в каждое помещение и достаточном удалении отработанного воздуха. Размер и количество воздуховодов определяются в соответствии с этим расчетом.
Также важно учесть другие факторы при проектировании системы вентиляции, такие как уровень шума, сопротивление воздуховодов, уровень потерь давления и энергопотребление. Проектирование системы вентиляции может быть сложным и требует определенных знаний и опыта
При необходимости лучше обратиться к специалисту, который поможет правильно спроектировать систему вентиляции для вашего помещения
Проектирование системы вентиляции может быть сложным и требует определенных знаний и опыта. При необходимости лучше обратиться к специалисту, который поможет правильно спроектировать систему вентиляции для вашего помещения.
Типы воздуховодов
В качестве трасс для движения воздушных масс используют специальные каналы – воздуховоды. Как правило, это трубы, которые принято различать по форме, жесткости и материалу изготовления.
Форма сечения
Наиболее часто применяются круглые или квадратные воздухопроводы. Иногда из-за характеристик помещения возможна установка лишь плоских каналов. В этом случае используются овальные, полученные на специальном оборудовании путем сжатия круглых труб. Часто в условиях ограниченного пространства устанавливаются прямоугольные изделия небольшой высоты, но достаточно широкие, чтобы площадь сечения соответствовала требуемым характеристикам.
Круглые вентиляционные каналы отличаются от квадратных меньшей себестоимостью, небольшим весом, лучшей аэродинамикой – в них меньше препятствий для воздухообмена. Достоинствами также являются высокая герметичность, тихая работа и несложный монтаж. Преимущество прямоугольных труб в экономии пространства – для небольших помещений они просто незаменимы.
Жесткость
По этому признаку различают гибкие, полужесткие и жесткие воздуховоды. Первые делятся на каркасные и бескаркасные и изготавливаются в виде круглого гофрорукава. Они используются для сборки небольших воздухораспределительных систем, вместо угловых отводов или в качестве соединителя отдельных участков вентиляционных каналов. Гибкие трубы могут гнуться в любом направлении, а также многократно растягиваться и сжиматься, не теряя свойств. В качестве каркаса обычно выступает стальная спираль, для обшивки которой применяются полимерные, синтетические материалы или алюминиевая лента. В конструкции таких труб может использоваться теплозащитная или шумопоглощающая изоляция.
Для полужестких воздуховодов характерно двухстороннее алюминиевое покрытие с внутренней прослойкой из минеральной ваты. Они имеют такой же проволочный каркас. Еще один вариант – труба, свернутая из алюминиевого штрипса. Её можно растянуть и придать необходимую конфигурацию только один раз. Хороша такая конструкция тем, что выдерживает нагрев до 700 градусов и может использоваться в системах дымоудаления.
Жесткие воздуховоды обладают гладкой внутренней поверхностью и отличаются высокими аэродинамическими характеристиками
К тому же они прочны и обеспечивают хорошую герметичность стыков, что особенно важно для вентиляции в промышленных помещениях с вредным производством. Бывают прямошовными и спирально-навивными
Материал
Как уже было сказано, для изготовления воздушных каналов используются металлические листы с различными характеристиками:
- Для относительно холодного (до 80 градусов) и сухого (не более 60% влажности) воздуха подойдут трубы из тонкого железа – 0,5-1,0 мм. Это может быть холоднокатаная оцинкованная или горячекатанная сталь.
- Для более высоких температур и показателей влажности будут уместны конструкции из нержавеющей или углеродистой стали. Толщина стенок таких воздуховодов от 1,5 до 2,0 мм.
- Если предстоит сборка системы в производственных помещениях с сильной запылённостью, а также при наличии химически агрессивных газов и паров, применяют изделия из алюминиевых сплавов, металлопласта, углеродистой стали. Конструкции вытяжной вентиляции в таких случаях должны иметь защитное покрытие.
Также встречаются пластиковые изделия (из ПВХ или полипропилена) и воздуховоды из стеклоткани.
Изоляция
В качестве защиты от выпадения конденсата либо для снижения теплоотдачи вентиляционные каналы обшивают изоляционным материалом: минеральной каменной ватой, вспененным полиэтиленом, каучуком и другими.
В жилых помещениях, особенно в детских или спальнях часто необходимо снизить шумы, свойственные работающим системам вентиляции. Для обеспечения звукоизоляции материалы, как правило, применяются аналогичные. Расчёт необходимой толщины слоя лучше поручить специалистам.
Капремонт или замена?
| Приточный клапан, монтируемый в сквозное отверстие в наружной стене здания |
Перепланировка, выполненная соседом сверху, или банальное засорение спутникового воздуховода (после длительной эксплуатации из него извлекают килограммы сажи, куски бетона…) часто приводит к тому, что вытяжной воздух из квартиры не удаляется вовсе. Пламя свечи перед вентрешетками даже не колышется. Чтобы реанимировать вентсистему, достаточно бывает обратиться в управляющую компанию, специалисты которой помогут выяснить и устранить причину отсутствия тяги. Впрочем, помощи можно и не дождаться…
Если терпеть затхлый воздух в своем доме вы не в силах, есть вариант организовать индивидуальную систему вытяжной вентиляции квартиры, сбрасывающую отработанный воздух из кухни и санузла непосредственно на улицу, а на существующие вытяжные вентиляционные отверстия в этих помещениях просто поставить заглушки.
| Приточная установка для одной комнаты в интерьере |
Такая система может работать в постоянном режиме или же «по требованию» (например, включаться по сигналу от датчиков влажности или датчиков качества воздуха в квартире). Узкое место подобных установок — обмерзание вытяжных отверстий на улице в лютые холода. Однако большую часть года они функционируют без проблем — было бы в доме электричество.
Первым делом для нормальной работы системы необходим доступ свежего воздуха с улицы в жилые помещения — спальню, гостиную. Если в комнатах старые деревянные окна, никакого специального оборудования не потребуется. Если же установлены пластиковые окна с герметичным притвором, то приток воздуха в жилые комнаты, скорее всего, придется организовать. Например, с помощью уже упомянутых выше приточных клапанов, монтируемых в сквозные отверстия в наружных стенах.
Вытяжку воздуха из кухни часто устраивают с помощью настенного центробежного вытяжного вентилятора, накладываемого на сквозное отверстие, прорезанное в наружной стене дома. Со стороны фасада дома отверстие замыкается вытяжной вентрешеткой.
Центробежный настенный вентилятор для кухни должен иметь встроенный обратный клапан, дабы не допустить притока холодного воздуха в помещение с улицы, когда он выключен. Пример: вентиляторы серии ЦФ (Vents). В южных регионах применяют также осевые вытяжные вентиляторы с автоматическими жалюзи, монтируемые в сквозное отверстие диаметром 100–150 мм в оконном остеклении. Подобные устройства поставляются на российский рынок под торговыми марками Vortice, Sylavent, O. ERRE, Xpelair, Ductex и другими.
Для вытяжки воздуха из ванной и туалета — помещений, которые обычно не соприкасаются с наружными стенами дома, потребуется влагозащищенный канальный вентилятор производительностью примерно 80–150 м3/ч: ставят его обычно в санузле, за подшивным потолком. Влажный воздух из ванной и туалета выкачивается с его помощью на улицу по воздуховоду — влагостойкому и шумоизолированному. Прокладывать такой воздуховод приходится через жилые комнаты, по кратчайшему пути к ближайшей наружной стене, в пространстве за подшивным потоком, или же в пустотах декоративного понижения потолка по периметру помещения. Воздухозабор в санузле и выпуск воздуховода на улице закрывают вентрешетками.
Для санузлов в квартире логично покупать центробежный вентилятор с пониженным уровнем шума (32–36 дБ (А)), приспособленный для долговременной работы (ресурс — не менее 30 000–40 000 часов).
| Приточная установка для одной комнаты Marta |
Можно порекомендовать VKP-mini (Vents) производительностью от 80 до 176 м3/ч. К впускным патрубкам этого устройства могут подключаться до 4 коротких воздуховодов, выпускной патрубок — всего один. Долговечные модели канальных вентиляторов из полимерных материалов, которым нипочем долговременный контакт с влажным загрязненным воздухом, выпускают Vortice (модельный ряд Lineo), Cata (SMT), Panasonic (FV-12NS1), Shuft и другие.
Среди производителей воздуховодов отметим компании DEC, Diaflex, Sodiamex. Качественные приточные и вытяжные вентрешетки в широком ассортименте есть у компаний Trox, Systemair, Halton, Swegon, IMP Klima, «Арктос».
Как понять, что из вентиляции дует в квартиру
Есть несколько эффективных способов определить, что вентиляция начала дуть с «обратного конца». Прежде всего первым признаком этого явления будет возникновение неприятных и посторонних запахов в квартире, но также есть и более технологичные способы. Разберем каждый из признаков и способов по порядку.
Запахи на кухне и в санузле долго не исчезают
Если в санузле и кухне долго сохраняются запахи, то это первое свидетельство того, что эффективность вентиляции снижена. Но также это может быть признаком того, что отвод воздуха в вентшахту не производится вовсе. При этом масса отработанного воздуха будет все равно выдуваться из кухни прохладными потоками, только в этом случае отработанный воздух будет вытесняться в коридор и соседние комнаты.
Важно! Если квартира двухярусная или речь идет о двухэтажном частном доме, то лестница может сама выполнять функции укороченного воздуховода. При этом эффективность основной вентшахты также будет снижена.
Запахи появляются, даже если вы ничего не делаете (приходят от соседей)
Как правило, запахи распространяются и переходят из квартир ниже или выше этажом по одному вертикальному «стояку» вентиляционной шахты. Если вывод на крыше или в чердаке забит, то все воздушные потоки будут распределяться и циркулировать между квартирами.
Вы чувствуете запах табачного дыма, когда соседи курят
Табачный дым самый характерный показатель неисправной вентиляции. Благодаря своей легкости и летучести дым быстро циркулирует по вентиляционной шахте и распространяет весьма специфичный запах. Если соседи снизу любят покурить в туалете, и при этом вентиляционный канал забит или имеет повреждения, то табачный дым все-таки зайдет в вентиляционную шахту, но найдет выход через отводной канал в квартире выше.
Важно! Многие считают, что если заколотить свой отводной канал, то от этого явления можно избавиться. Можно
Но не следует забывать тот факт, что вентканалы рассчитаны на определенный объем воздуха и любые изменения в конструкции могут привести к нарушениям функциональности. То есть после прочистки вентшахты восстановление циркуляции может не наступить.
Особенности установки вентиляционных воздуховодов
Способы крепления воздуховодов.

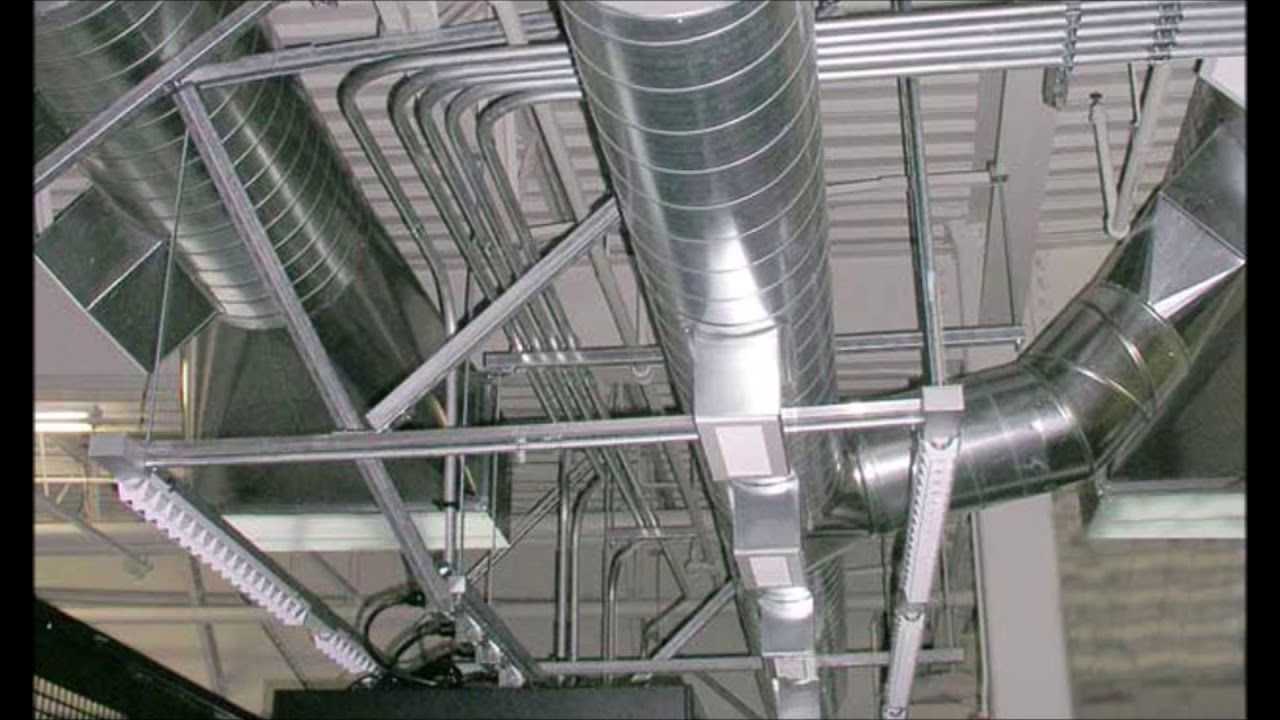

Жесткие вентиляционные короба (и трубы) изготавливают из черных, нержавеющих марок стали, из «нержавейки» или алюминия и его сплавов. В ходе монтажа воздуховоды жестко прикрепляются к поверхности стен или подвешиваются к потолку. В первом случае используются специальные поддерживающие шпильки, изготовленные из стали, либо L-образные профили, которые жестко прикрепляются к стенам и воздуховодам. Количество, толщина профилей определяются исходя из массы коробов. В ряде случаев для того, чтобы вибрация проходящего воздушного потока не передавалась на стены, потолок, устанавливают резиновые прокладки: их монтируют между поддерживающими профилями, шпильками и самим коробом. Воздуховод может крепиться в вертикальном или горизонтальном положении. Каждый метод имеет свои характерные особенности. При этом способы фиксации больших (более 1 м сечением) и малых коробов также различаются.
Вертикальное и горизонтальное крепление
При вертикальном креплении необходимо обеспечить плотное прилегание хомута к корпусу. Если применяются короба с сечением более 1 метра, то фиксация к стенам должна производиться на расстоянии 4 метра. При прохождении вентиляционных коробов через несколько этажей крепления устанавливаются в межэтажных перекрытиях. Одно из основных правил, которое необходимо соблюдать при фиксации воздуховодов, крепление не к фланцам, а к корпусу короба (в обхват) или трубы.
Если вентиляционный короб имеет сечение 1 метр и более, то при горизонтальном креплении (подвешивании) применяются металлические траверсы. При свободном подвешивании через пару одинарных подвесок необходимо устанавливать одну двойную. Длина каждой подвески составляет 0,5- 1,5 метра. Крепятся они посредством кронштейнов при помощи дюбелей и строительных пистолетов либо на заранее заложенные при строительстве элементы. При этом должно учитываться минимально допустимое расстояние от поверхности короба до стены и потолка.
При монтаже прямоугольных коробов-воздуховодов, труб, имеющих малый диаметр или сечение (до 1 метра), для подвешивания используются хомуты, изготовленные из полоски металла толщиной 2 мм и шириной 20 мм. Места фиксации следует разметить заранее. Если предполагается устанавливать воздуховоды, предназначенные для вывода воздуха с большой влажностью, то короба или трубы монтируются с расчетным уклоном в сторону дренажных устройств.
Установка воздуховодов и фитингов
Установка пластиковых воздуховодов вентиляции состоит из нескольких основных этапов:
- Подготовка места установки воздуховодов.
- Расположение и крепление фитингов.
- Соединение воздуховодов с фитингами.
- Дополнительное изоляционное покрытие.
1. Подготовка места установки воздуховодов
Перед началом установки необходимо провести предварительную оценку места установки воздуховодов. Необходимо продумать требуемое количество и расположение воздуховодов для обеспечения эффективного функционирования системы вентиляции. Также необходимо убедиться в наличии свободного пространства для монтажа воздуховодов.
2. Расположение и крепление фитингов
После определения расположения воздуховодов необходимо установить фитинги – специальные элементы, используемые для подключения и соединения воздуховодов. Фитинги должны быть расположены таким образом, чтобы обеспечить максимальную эффективность системы вентиляции.
Фитинги необходимо надежно закрепить на стене или потолке с помощью крепежных элементов, таких как гвозди или саморезы. При креплении фитингов необходимо учесть равномерное распределение нагрузки, чтобы избежать непредвиденных повреждений воздуховодов и фитингов.
3. Соединение воздуховодов с фитингами
Для соединения воздуховодов с фитингами необходимо использовать специальные прокладки или манжеты, обеспечивающие герметичность соединения. Манжеты должны быть надежно закреплены на воздуховодах и фиксированы с помощью зажимов или хомутов.
Соединение воздуховодов соединяются с фитингами, чтобы создать непрерывный поток воздуха от вентиляционной системы к местам назначения. Воздуховоды должны быть подключены в соответствии с проектной документацией и необходимым направлением воздуховодов.
4. Дополнительное изоляционное покрытие
Для повышения эффективности работы системы вентиляции можно использовать дополнительное изоляционное покрытие воздуховодов. Изоляционное покрытие помогает предотвратить конденсацию и утечку тепла из системы вентиляции. Для этой цели можно использовать специальные изоляционные материалы или пленку.
После установки воздуховодов и фитингов необходимо провести проверку их работы для обеспечения корректной работы системы вентиляции. Также необходимо периодически проверять состояние и функциональность воздуховодов и фитингов, чтобы обеспечить их долговечность и эффективность.
Первые шаги по установке воздуховода к стене
После выбора нужного типа воздуховода необходимо правильно произвести его установку. Если воздуховод устанавливается к стене, то нужно учитывать множество особенностей и тонкостей. Первое, что необходимо сделать, разметить на стене точки, к которым будут присоединены . Следует позаботиться о том, чтобы средства транспортировки секций вентиляционного устройства находились у вас под рукой. Они понадобятся для быстрой сборки конструкции.
https://youtube.com/watch?v=aG-ZPsV3c-M
Перед тем как начинать установку, на наружную стену должны быть установлены крепления, консоль с блоком и лебедка с отводным блоком. Далее необходимо сконструировать блок и присоединить к нему стропы. Далее его нужно поднять на необходимую высоту. Так как установить блоки ровно и правильно с первого раза едва ли получится, их можно выровнять с помощью специальных оттяжек. Обязательно следует проверить надежность крепления. Блоки должны плотно и герметично соединяться друг с другом, образую конструкцию вертикальных воздуховодов.
Как установить приточный клапан – инструкция
Перед установкой необходимо решить две проблемы: где разместить воздушный клапан и как просверлить чистое отверстие в стене. Ниже приведены рекомендации по расположению:
- Вентиляторы с диаметром трубы 50-60 мм лучше размещать между радиатором и подоконником, при условии, что высота зазора достаточна. Тогда холодный воздух с улицы сразу же смешается с поднимающимся конвекционным потоком из радиатора.
- На боковой стороне оконного проема должен быть расположен блок с каналом размером более Ø100 мм, с выемкой 30 см (для предотвращения замерзания). Второй вариант – между окном и потолком, минимальное расстояние от потолка 15 см. В обоих случаях вентилятор расположен в зоне конвективного потока от радиатора.
- Высота пассивной заслонки над полом составляет 180 – 200 см.
- При установке рекуператора воздуха соблюдайте расстояние 0,5 м от всех конструкций – потолка, окна, ближайшего угла.
- Разместите передаточный блок в удобном месте без ограничений.
Сверление железобетонной стены лучше оставить профессионалам, вооруженным станком с алмазной дрелью соответствующего диаметра. Можно просверлить отверстие в кирпиче самостоятельно, хотя для этого придется потрудиться. С помощью длинного тонкого сверла проделайте много отверстий по периметру, а затем аккуратно просверлите центр.
Два важных момента. Перед началом работ убедитесь, что на выбранном участке конструкции отсутствуют электрические провода или скрытые отопительные трубы. Во-вторых, отверстие просверливается с уклоном в 2-3° по направлению к улице, чтобы обеспечить отвод конденсата.
Как правильно установить клапан питания в стене:
Разрежьте воздуховод с конструкцией или с небольшим свесом, как указано в инструкции производителя по монтажу. Телескопический вентиляционный канал не обрезан. Вставить трубу в отверстие, задувая щели строительной пеной. Не используйте цементно-песчаный раствор. Почините решетку с москитной сеткой снаружи
Обратите внимание на правильное положение элемента – глазок сверху, жалюзи, направленные вниз. Вставьте изоляционный элемент в воздуховод, при необходимости обрежьте его до нужной длины
Снимите головку клапана, прикрепите корпус к трубе и к внутренней поверхности стены дюбелями. Установите фильтр, клапаны и крышку со впускными отверстиями лицевой стороной вверх.
Технология сборки клапана рекуператора идентична. Сначала в стену встраивается вентиляционный канал, монтируется наружная решетка, а затем изнутри монтируются компоненты устройства – керамический теплообменник, вентилятор и другие компоненты. Различия: теплоизоляция монтируется снаружи трубы, питающий кабель подключается к вентилятору.
Особенности вентиляционной системы
Через вентканалы уходит не только пыль, но и микробы, аллергены, плесневые организмы, споры грибка. Со временем они оседают на внутренней части вентиляции, откуда распространяются по помещению. Помимо этого, запыленная сеть является проводником огня и источником удушливой гари в случае пожара.
Зачем необходима очистка вентканалов
Своевременное проведение чистки каналов способствует очищению воздуха, регулирует показатель влажности и предотвращает процесс развития грибка и появление черной плесени. А также она позволяет создать идеальные микроклиматические условия в помещении и разобраться с проблемами инженерной системы.
Кроме того, очистка позволяет обеспечить соблюдение правил пожарной безопасности. Если в вентканалах будет наблюдаться пыль и отложения жиров, при возникновении небольшой искры в воздуховоде может образоваться пожар. Причем распространение огня будет быстрым.
Человеку важно обеспечить себе комфортные условия проживания. Очистка вентиляции обеспечивает создание безупречно функционирующей вентиляционной системы
Чистка воздуховодов позволяет выполнить санитарные нормы, от соблюдения которых зависит самочувствие и здоровье каждого человека
Своевременное обслуживание вентканалов обеспечит благоприятную атмосферу и комфортный микроклимат в помещении
Чистка воздуховодов позволяет выполнить санитарные нормы, от соблюдения которых зависит самочувствие и здоровье каждого человека. Своевременное обслуживание вентканалов обеспечит благоприятную атмосферу и комфортный микроклимат в помещении.
Это важно как в жилых помещениях, так и на рабочем месте, где люди проводят очень много времени
Периодичность обслуживания вентсистем
Вентиляция – это необходимый элемент жилого, производственного, коммерческого и складского помещения. Если не учитывать технические особенности, вентсистема условно подразделяется на 2 вида: естественная и принудительная. Каждый из них нуждается в постоянной очистке.
Ее проводят по мере загрязнения вентканалов или периодически в профилактических целях. Во втором случае процедуры не зависят от степени загрязненности.
Этот вариант более оптимальный, так как он гарантирует эффективную и длительную работу вентиляции. А также позволит обеспечить комфортную атмосферу в помещении, при этом вентсистема будет полноценно выполнять свои функции.
Постоянное поддержание вентиляционной системы помещения в нормальном рабочем состоянии позволяет создать благоприятный для работы и отдыха микроклимат
Если обслуживание всех элементов вентиляционной системы будет выполняться регулярно, в помещении будет идеально чистый воздух. Благоприятный микроклимат положительно влияет на здоровье людей, которые проживают или работают в помещении.
Основные признаки загрязнения
Чистку вентиляционной системы в квартире необходимо проводить регулярно. Иначе грязь, пыль и разные отложения начинают циркулировать по помещению с воздушными потоками, нанося вред здоровью человека.
На необходимость чистки указывает ряд признаков:
- вокруг решетки постоянно собирается пыль и паутина;
- в помещении душно, хотя раньше этого не наблюдалось;
- на следующий день после уборки квартиры на полу накапливается пыль.
Чтобы проверить работоспособность системы в небольшом помещении, можно использовать визуальный метод, дым или открытое пламя. При недостаточной тяге следует проводить очистку.
Для оценки состояния вентиляционных систем больших площадей используются специальные приспособления.
Периодически необходимо проводить проверку работоспособности вентиляционной системы. Это позволит избежать пожароопасных ситуаций
