Как правильно установить полотенцесушитель в ванной

Пошаговая инструкция

Сначала нужно уточнить вид заменяемого устройства и тип его подключения. По способу подключения сушилки бывают водяные и электрические, а по конструкции — это панельные приборы в виде «змеевика» или «лесенки». При замене полотенцесушителя в ванной своими руками лучше менять его на аналогичную или похожую модель.

Водяные устройства подключают к трубам горячего водоснабжения или к системе отопления. Первый способ предпочтительней, потому что змеевик будет теплым всегда, когда есть горячая вода. Во втором случае он будет греться только в отопительный период.

Преимуществом электрического полотенцесушителя является независимость от энергосистем. Он работоспособен круглый год, и его можно устанавливать в любое место.

Подготовка к замене полотенцесушителя

Из числа устройств, предлагаемых торговой сетью, приобретем сушилку и монтажные элементы с учетом способа установки, диаметра подключаемых труб и поставленных задач. Заранее осмотрим заменяемую конструкцию и выясним способ ее подключения к коммуникациям. Измерим расстояние между вводом и выводом воды. Лучше всего, если у нового полотенцесушителя этот промежуток такой же, как у предыдущего. Иначе придется менять конструкцию сушилки и покупать дополнительные фитинги.

Сушилка может подсоединяться параллельно или последовательно по отношению к трубам стояка. Если она разрывает струю воды, то для замены нужно вызвать сантехника ЖЭУ и временно отключить стояк от системы ГВС. Делать это имеет право только представитель эксплуатирующей организации.

Установка полотенцесушителя параллельно снабжающей трубе с устройством перемычки не нарушает циркуляцию воды в стояке. В таком случае достаточно отсоединить сушилку от системы ГВС, перекрыв краны и направив поток воды в стояк.

Имеет значение чистовая отделка места подсоединения. Оно может происходить в штробе (более сложный вариант), либо снаружи. Возможно, для этого необходимо приобрести нужные средства, например, гипсокартон или плитку для маскировки места соединения.

Несовпадение диаметров легко решается. Для соединения таких труб применяют переходники.

Т.о., для решения задачи по замене полотенцесушителя в ванной своими руками необходимо предварительно выполнить следующее:

• приобрести полотенцесушитель нужной конструкции;
• собрать необходимые инструменты;
• продумать и начертить схему монтажа и чистовой отделки;
• подготовить материалы и комплектующие.

Демонтаж старой установки

Отрезая резьбу, нужно оставить отводы для возможности подсоединения к ним нового прибора. Место разреза должно быть расположено строго вертикально. Для этого используем строительный уровень. На оставленных концах труб сделаем небольшие фаски под углом 45°. Это позволит легче нарезать резьбу.

Старые крепления полотенцесушителя тоже обрежем болгаркой.

Подключение нового оборудования

Плашкой (леркой) нарезаем резьбу на сохраненных отводах, предварительно смазав их машинным маслом

Делать это следует осторожно, постепенно проворачивая лерку вполоборота, затем четверть оборота назад, и т.д. Наносим разметку в месте установки креплений полотенцесушителя, приложив его к стене. Перфоратором сверлим стену в намеченных точках

Для соединения элементов системы используют «американку», т.е. фитинг с накидной гайкой. Уплотнение производится льняной прядью или пастой Unipak. Все гайки затягиваем гаечным ключом

Перфоратором сверлим стену в намеченных точках. Для соединения элементов системы используют «американку», т.е. фитинг с накидной гайкой. Уплотнение производится льняной прядью или пастой Unipak. Все гайки затягиваем гаечным ключом.

Использование байпаса

Установка перемычки позволяет отключать прибор в автономном режиме. При выполнении ремонта из-за повреждения или неисправности сушилки для полотенец в стояке по-прежнему циркулирует теплоноситель через запасной канал — байпас. Разводка воды производится тройниками.

Между перемычкой и сушилкой устанавливают шаровый кран. На втором выходном конце ставят кран Маевского для спуска воздуха.

Как проверить качество подключения

После монтажа устройства для проверки герметичности соединений в него постепенно подают воду. Это надо делать медленно, чтобы избежать гидроудара.

Установка в прямом соединении

Этот метод применяют, когда произошел сильный засор трубы полотенцесушителя и нужна замена фрагмента трубы без переноса прибора в другое место. Такая процедура не требует большого количества времени или особых профессиональных навыков.Прежде чем начинать демонтаж старой трубы, нужно позаботиться об отключении и сливе горячей воды из системы. Иначе велика вероятность получить ожог. После ненужный кусок отрезается и на его место закрепляют новый. В зависимости от условий его или просто приваривают или фиксируют при помощи патрубков на резьбе.

Если в монтаже прибора соединение прямое, стоит учесть 2 основных момента:

• Во-первых, в местах установки патрубков диаметр не должен быть меньше, чем в стояке. Иначе циркуляция воды будет нарушена, а из-за возросшего сопротивления может возникнуть угроза быстрого износа или прорыва трубы.

• Во-вторых, установка кранов в прямом соединении в целом недопустима, поскольку никто из жильцов в доме не имеет права перекрывать водоснабжение в стояке. Но если вам необходимо периодически отключать прибор, можно установить байпас для полотенцесушителя. Это небольшой отрезок трубы, который приваривается к стояку и обеспечивает циркуляцию воды в основной трубе в то время, когда доступ жидкости в прибор перекрыт. Устанавливать запорные механизмы на байпас недопустимо.

В этом случае разрешена установка кранов, которые позволят отключить прибор от сети в случае ненадобности или демонтировать его полностью. При желании в систему можно установить термостатический регулятор, который будет поддерживать определенную температуру в приборе.

Преимущества и особенности нижнего подключения

Подобные схемы установки агрегата популярны в последние годы. Потому что закрепив полотенцесушитель снизу, можно спрятать лишние трубы различными аксессуарами или предметами интерьера. В магазинах можно найти большой ассортимент моделей, которые будут установлены таким способом. Но при внешней привлекательности схема нижнего подключения менее эффективна, чем соединение прямое или боковое. И, чтобы она работала, стоит учесть ряд моментов:

1. Для эффективности установленного агрегата нижний отвод стояка обязательно должен быть ниже края полотенцесушителя.
2. Если верхний отвод стояка при зауженном или смещенном байпасе находится ниже агрегата, чтобы он работал при любом направлении потока воды. Даже при использовании ровных труб необходим небольшой подъем. Строго горизонтальное положение отвода допускается только при использовании широких труб и небольшого расстояния от стояка.
3. Вертикальные участки труб могут быть любой длины. Это позволит врезать их как можно ближе к полу независимо от высоты полотенцесушителя. Эффективность не потеряется независимо от направления движения воды в стояке.
4. Изгибы при таком подключении также недопустимы, поскольку они представляют место для образования воздушных пробок.
5. Однако если планируется нижнее подключение, а места врезки труб находятся так высоко, что для соблюдения всех условий подключения прибор окажется слишком высоко, одну из подводок можно расположить выше нижнего края полотенцесушителя, соблюдая два основных условия. Во-первых, направление потока воды в стояке должно быть строго нисходящим. И верхний отвод обязательно должен быть ниже края прибора. Иначе система будет нерабочей.
6. Наличие термоизоляционного слоя обязательно, поскольку все элементы отвода обычно стараются скрыть.

   Полотенцесушитель с нижним подключением

Ввиду имеющихся условий стоит обратить внимание на популярные схемы подключения полотенцесушителя. Некоторые из них могут быть заведомо нерабочими из-за несоблюдения норм. Поэтому если мастер предлагает вам варианты с изгибами подвода, суженным или смещенным байпасом, будьте внимательны

Так вы избежите разочарований, когда при исправной системе горячего водоснабжения полотенцесушитель будет оставаться холодным

Поэтому если мастер предлагает вам варианты с изгибами подвода, суженным или смещенным байпасом, будьте внимательны. Так вы избежите разочарований, когда при исправной системе горячего водоснабжения полотенцесушитель будет оставаться холодным.

Подведем итоги: установить или заменить полотенцесушитель своими руками можно, не имя специальных навыков. Самым простым для подключения вариантом может быть прибор, работающий за счет электрической энергии.

Если вы выбираете устройство, работающее за счет отопительной системы или горячего водоснабжения, учтите некоторые детали. Во-первых, уточните, насколько часто в вашем районе отключают отопление или горячую воду. От этого будет зависеть время, когда полотенцесушитель будет бесполезен. Это не касается лиц, проживающих в домах, подогрев воды в которых осуществляется колонкой или бойлером.

Поскольку основных вариантов подсоединения полотенцесушителя к стояку несколько: прямое, боковое, диагональное или нижнее, выбор стоит осуществлять, исходя из первоначального положения устройства и его высоты. Наиболее простым в исполнении является прямое подключение.

Несколько условий стоит учесть при выборе бокового или нижнего метода, особенно если используется смещенный байпас или суженные трубы. Выбирая один из последних способов, анализируйте и отказывайтесь от вариантов, которые будут заведомо нерабочими. И тогда ваш полотенцесушитель будет красивым и функциональным предметом интерьера.

Установка полотенцесушителя с нижним подключением

При таком способе можно осуществлять подводку без штробления стеновых каналов. Для удобства предусматривают, чтобы между точками подсоединения к стояку было расстояние не меньше 50 см. Для фиксации к вертикальному ограждению используют крепеж, который продается в комплекте с изделием. Метод нижнего подсоединения отличается меньшей результативностью, чем диагональный или боковой.

Правила подключения:

• Нижняя схема может быть применена на прямой и обратной подаче стояка с горячей водой.
• Обязательно устанавливают кран Маевского для стравливания излишка воздуха и ликвидации воздушных пробок.
• Нижний контур ГВС размещают ниже конструкции полотенцесушителя во всех системах подведения снизу.
• Верхний контур подсоединяют от коллектора с обвязкой зауженного или смещенного типа ниже точки соединения с устройством для сушки (при различном направлении тока воды).

Варианты установки полотенцесушителя с нижним подключением:

• нижняя подводка, при этом все ветки ниже сушилки, технология подключения не нарушена;
• нижняя подводка для верхней подачи нагретой воды (верхний патрубок находится выше сушки), при нижней раздаче жидкости этот вариант сделать нельзя.

Технология подключения полотенцесушителя

Процесс установки сушки для полотенец зависит от вида устройства. Водяные полотенцесушители требуют особого подхода к подключению. Электрические приспособления подсоединить совершенно просто.

Материалы и инструменты

Перед подключением полотенцесушителя необходимо ознакомится со схемой его подключения, предложенной производителем в инструкции. Также проверить комплектацию приобретенного устройства.

Для монтажа сушки понадобятся такие инструменты и материалы:

• уровень строительный;
• карандаш;
• рулетка;
• молоток;
• ключ разводной;
• отвертка;
• паяльник и нож для ПВХ труб;
• кран Маевского;
• два тройника;
• муфта;
• крепежи, кронштейны;
• трубы ПВХ диаметром 32 миллиметра;
• пакля или уплотнительная лента;
• фитинги.

Если предполагается установка перемычки, следует приобрести еще два шаровых вентиля.

Этапы монтажа водяного полотенцесушителя

Подключение сушки для полотенец чаще всего осуществляется к системе горячего водоснабжения. Установку устройства можно выполнить самостоятельно, следуя выбранной схеме подсоединения и поэтапному руководству:

• перекрыть подачу воды;
• обозначить с помощью строительного уровня участки крепления сушки на поверхности стены, соблюдая необходимое расстояние от стояка и уклон подводки 5 – 10 миллиметров;
• установить и зафиксировать полотенцесушитель;
• смонтировать перемычку, установив на концах трубы тройники и шаровые краны;
• с помощью угловых и прямых фитингов подключить и отрегулировать направление отводов подачи и возврата теплоносителя;
• установить на полотенцесушитель кран Маевского.

Все соединения уплотняются паклей или специальной лентой. Перед подачей воды в систему, а также после запуска теплоносителя осуществляется проверка герметичности стыков.

Подключение электрического полотенцесушителя

Такой тип сушки для полотенец можно устанавливать в любой комнате, независимо от размещения горячего или отопительного трубопровода. Процесс монтажа устройства состоит из закрепления конструкции в выбранном месте и подключении его к сети.

Правильно подключенный электрический полотенцесушитель

Установка электрического полотенцесушителя в ванной комнате или в другом помещении с повышенной влажностью осуществляется с учетом соблюдения норм безопасности:

• подсоединение необходимо производить через трехжильный кабель;
• обязательно должно присутствовать заземление;
• допустима установка только скрытой изолированной проводки;
• необходимо использование УЗО.

Требования к монтажу полотенцесушителей с электрическим нагревом:

• расстояние от пола – не менее 20 сантиметров;
• предметы мебели следует располагать с соблюдением дистанции 75 сантиметров;
• между стеной и сушкой должно быть пространство 30 сантиметров;
• отдаленность от ванной и умывальника – не менее 60 сантиметров.

Розетка должна находиться на безопасном расстоянии от горячей поверхности сушки для полотенец. Подключение полотенцесушителя в загородном доме

Для обеспечения работы сушки для банных полотенец в загородном доме используются различные способы подключения. Если на даче проведено отопление, то отличным вариантом будет – врезка в контур системы обогрева. Но при такой установке следует учитывать, что функционировать устройство будет только в холодный сезон.

Если предполагается регулярное использование полотенцесушителя, то лучшим вариантом станет электрическая конструкция. Такую сушку можно включать и выключать при необходимости.

Подключение водяных устройств в загородном доме проводится по стандартным схемам. Чаще всего при подключении в отопительный контур применяется боковая или диагональная врезка.

Как заменить полотенцесушитель своими руками

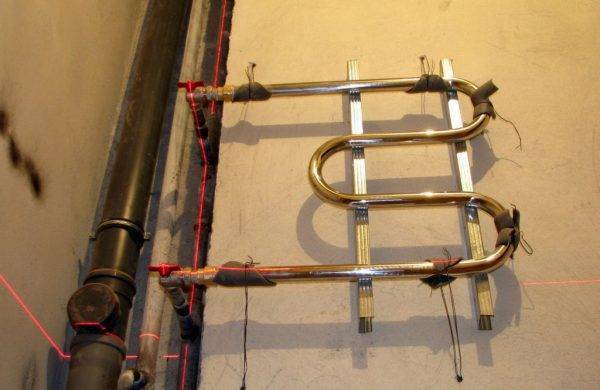

Пример бокового подключения змеевика

Сложность предстоящей работы во многом зависит от того, что именно вы планируете сделать:

• просто заменить старый полотенцесушитель точно таким же;
• поменять прибор на другой, но схожей конструкции;
• поставить на место старого другой тип устройства;
• перенести конструкцию на новое место.

Конечно же, самым простым и оптимальным вариантом остается замена прибора на такой же, но не всегда это возможно. Например, модель может быть снята с производства. Тогда придется найти максимально похожее устройство

Во время выбора нового полотенцесушителя обращайте внимание на следующее:

• Конструкция. Условно ассортимент можно разделить на два типа: змеевик – когда труба просто изгибается вдоль стены в несколько поворотов, и лесенка – когда труба выполнена в виде перекладин. Тип конструкции в данном случае принципиален, так как змеевик подключается сбоку, а лесенка – сверху или снизу.
• Расстояние между центрами проводок. Оно может быть 400, 500 или 600 мм.
• Размер радиатора. Полотенцесушитель большего размера может просто не влезть на место старого.
• Диаметр подключения. Тоже важен и помогает избежать проблем, однако не критичен, так как разница диаметров легко компенсируется переходниками.

Предварительная подготовка

Менять полотенцесушитель, вне зависимости от того, подключен он к системе отопления или горячего водоснабжения, лучше летом.

Если же его замена приходится на холодное время года, то нужно обратиться в ЖЭК и предупредить соседей о предстоящем ремонте и перекрытии стояка. В любом случае, прежде чем приступать к работе, необходимо убедиться, что вода из труб слита.

Демонтаж

Для правильной установки точно измеряйте места креплений

Демонтажные работы проходят в несколько этапов:

1. Разметьте места срезов. Они должны быть строго вертикальным, так что метку ставить нужно, сверившись с уровнем.
2. С помощью болгарки срежьте трубы на подходе к полотенцесушителю. Помните о том, что срез должен быть ровным.
3. Спилите крепления и вынесите старый полотенцесушитель из ванной.
4. Заточите фаски. Сделайте угол 45 градусов, чтобы обеспечить удобный заход лерки.
5. Смажьте трубу машинным маслом и с помощью лерки сделайте на ней резьбу.

На этом демонтаж закончен и можно переходить к следующему этапу – установке нового радиатора.

Установка нового полотенцесушителя

Чтобы при следующей замене не пришлось обращаться в ЖЭК и перекрывать стояк, нужно параллельно с полотенцесушителем монтировать байпас – обводную трубу с шаровыми кранами, которая позволит в любой момент перекрыть подачу воды в полотенцесушитель, при этом не перекрывая стояк. Не забывайте о том, что все соединения труб и фурнитуры нужно сделать герметичными. Для этого используют паклю, ленты ФУМ или специальную нить.

Установите американки на подводки, чтобы в случае необходимости в следующий раз не пришлось снова срезать трубы, а можно было просто скрутить полотенцесушитель и заменить на новый. Это существенно упростит и ремонт возможной поломки.

Теперь можно разметить места для креплений на стене. Для этого подключите собранный полотенцесушитель к подводкам с помощью американок. Зажав разъемное соединение, подкорректируйте расположение прибора и разметьте на стене места для креплений.

После этого можно окончательно установить полотенцесушитель на свое место: зафиксируйте его на креплениях и снова подсоедините к трубам.

Особенности установки полотенцесушителей в домах разного типа

В панельных новостройках есть надежда, что вам не придется срезать трубы, так как в последнее время строители подключают полотенцесушители к трубам с помощью накидных гаек.

В старых домах стоит воздержаться от применения латунных полотенцесушителей, так как они рассчитаны на давление в трубах ниже 3 бар, тогда как в тех же хрущевках давление может доходить до 8 бар. В этом случае лучше предпочесть модели из нержавеющей стали, которые вполне держат давление в 10 бар. А латунные варианты прекрасно разместятся в ванных комнатах частных домов, коттеджей и таунхаусов.

Как выбрать полотенцесушитель?

Выбор данного устройства в основном зависит от мощности, а также предъявляемых норм по размещению нагревательных приборов в помещениях. Мощность нагрева зависит от площади поверхности, которая рассеивает тепло, то есть от длины металлической трубки и её диаметра. Чем больше длина, тем больше вещей можно просушить за определенное время. Однако при этом нужно понимать, что нагретые поверхности не должны контактировать с открытой кожей в целях безопасности здоровья человека, а также находиться близко к стене и мебели. Поэтому его следует подбирать под размеры пространства доступного для установки.

Выбирайте более удобный

Нормы и правила монтажа

Все требования к подключению сушилки к системе подачи горячей воды можно найти в СНиП 2-04-01-85.

Трубы, муфты, отводы собираются в одно целое посредством специального паяльника.

Для подключения купленного полотенцесушителя можно использовать также медные и металлопластиковые трубы, однако здесь необходимо учесть целый ряд особенностей. В современных полудюймовых трубах из металлопластика диаметр сечения меньше, нежели в пластиковых. Кроме того, они плохо выдерживают сильные перепады давления

Медные трубы, несмотря на свою долговечность, обойдутся в очень крупную сумму, а их сварка требует специальных навыков и особых мер предосторожности

Если вы хотите чтобы полотенцесушитель нормально выполнял свои функции, необходимо обеспечить несильный уклон подводящей трубы в направлении потока горячей воды. На всю протяженность подводки его длина составляет от 5 до 10 мм. Проток воды должен проходить из верхней точки контура полотенцесушителя в нижний. Для данной цели верхний раструб радиатора просто соединяют со стояком подачи горячей воды.

Обязательно должен быть сделан зазор между поверхностью стен и трубами контура. Он составляет 35 мм для труб с сечением менее 23 мм, а также 50 мм для труб с сечением свыше 23 мм. Все расстояния легко регулируются шпилькой, которая вкручена в кронштейн, тем не менее существуют и полностью неподвижные крепления, где изменить данное расстояние нельзя. Конструкция, которая поддерживает обвязку, не должна закрепляться слишком жестко, дабы компенсировать все температурные расширения труб и при этом не нагружать несущие их стеновые участки.

Установка полотенцесушителя: возможные варианты подключения

Схема подключения полотенцесушителя предусматривает один из двух возможных вариантов врезки трубы:

1. к ГВС;
2. к системе отопления.

Предпочтительным является первый вариант, позволяющий использовать сушилку практически круглый год, а не только в отопительный сезон. При подключении к отопительной системе сушилка будет работать только в холодное время года. Кроме того, монтаж полотенцесушителя в систему отопления более сложный, так как необходимо полностью перекрывать тепло в доме и сливать воду из труб, а это не рекомендуется делать в сильные морозы, чтобы не заморозить весь стояк.

Возможные способы подключения:

возможные варианты подключения полотенцесушителя

• вверху — с одной стороны оборудования нагретая вода подается через вход сверху, а отводится с другой стороны снизу;
• внизу — устройство имеет с одного конца ввод для подачи воды снизу, а с обратной стороны расположен отвод;
• внизу по центру — ввод/вывод направлены к нижней перекладине;
• диагональное — вода поступает с одной стороны сверху, а отвод производится внизу по диагонали;
• одноточечное — подключение осуществляется из одной точки внизу.

Наиболее эстетично выглядит установка полотенцесушителя при боковом подсоединении, хотя монтаж будет несколько сложнее и потребуется тщательно заизолировать соединения. Такой вариант предпочтителен в случае, если трубы в ванной максимально утоплены в поверхность стены, за исключением наружных выходов. Зачастую выполняется демонтаж полотенцесушителя, сохранившегося еще с советских времен — для его замены подбирается модель аналогичного диаметра, которая будет подключаться внизу.

Выбор электрического полотенцесушителя

Выбор полотенцесушителя по мощности определяется из соображений о целях, для которых он будет нужен. Прибор небольшой мощности можно приобрести и его будет достаточно, если он необходим только для сушки полотенец и белья. При желании использовать электрический полотенцесушитель в качестве отопительного прибора, нужно купить конструкцию большой мощности, тогда и цена его будет значительно выше. Правильную мощность сможет помочь подобрать консультант, нужно только знать площадь помещения, которое будет отапливаться данным устройством.

Сегодня есть большое количество моделей электрических полотенцесушителей, которые различаются по:

• мощности;
• внешнему виду;
• присутствию дополнительных элементов (таймера, терморегулятора и других).

Также выпускаются напольные и навесные электрические полотенцесушители. Самым популярным является устройство, имеющее дополнительные возможности. Приобрести электрический полотенцесушитель с терморегулятором можно во всех магазинах, торгующих сантехникой. Очень удобно выставлять необходимую температуру, она будет медленнее или быстрее высушивать полотенца, еще и прогревать ванную комнату до комфортного состояния.

Электрический полотенцесушитель, имеющий таймер, поможет с помощью настроек включать и выключать устройство в необходимое пользователю время и настраивать назначенные параметры. Это прекрасно подходит для тех, кто встает рано, и для зимнего времени года.

Напольные и навесные полотенцесушители имеют довольно существенные отличия. Напольные более удобные, так как есть возможность передвигать их по всей поверхности пола и поставить в любое комфортное для человека положение. Но если нет уверенности в том, что пол сухой, лучше остановить свой выбор на навесном устройстве.

В настоящее время в магазинах встречается электрический полотенцесушитель с полкой. Эта модель оснащена удобным устройством, позволяющим за счет отсутствия дополнительных поверхностей в виде полки сэкономить место в ванной комнате. На нее можно положить высохшие полотенца и различные моющие средства.
