Особенности сборки и установки сэндвич дымохода

Основные правила и этапы монтажа дымохода через стену

Чтобы установить стандартный дымоход через стену, нужно соблюдать главные правила и технику, касающуюся безопасности. Схема установки может быть наружной, также деталь ставят сквозь деревянную либо каркасную стену.

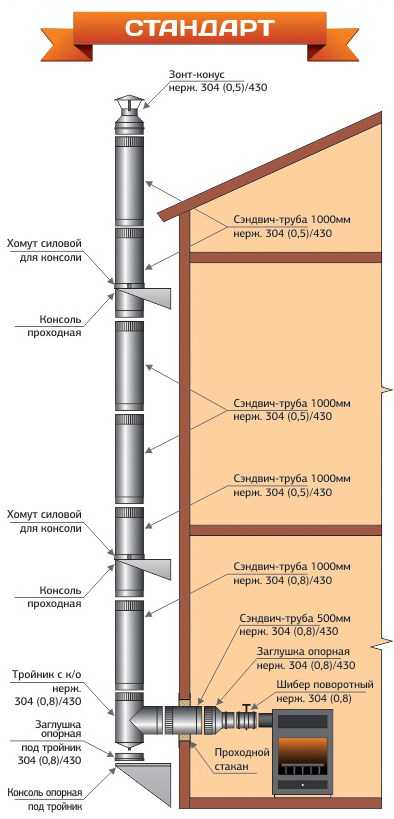

По наружной стене

При ведении дымохода необходимо соблюдать нормативные углы изгибов

При таком монтаже на главные параметры дымоотвода влияет прибор отопления. Для регуляции колебаний дыма понадобится создавать отводы, колена соединений которых должны сохранять нужный угол. Отводные элементы скрепляют друг с другом при помощи вольфрамового электрода, далее монтируют заслонки и специальные окна. Если это необходимо, заслонные элементы ставят в отводных частях, трубках либо переходах на нужном расстоянии таким образом, чтобы они не могли соприкоснуться со стенкой трубки. Помимо этого понадобится монтировать подставку под тройные части, для этой цели применяют трубку с квадратным сечением, удерживая деталь на стенке при помощи дюбелей

Пристальное внимание необходимо уделять расстоянию между стенкой и дымоходом

Вывод подобного дымохода через стену осуществляются за счет тройников, сделанных из нержавейки с тепловой изоляцией. За счет них устройство подключается к дымоходу, после этого тройники будут применять в качестве отводных частей для конденсатных частиц, чистки и проверки деталей конструкции. Отводные трубки или ревизионные окна ставят в низу либо сбоку от тройников, которые бывают проходными, сборными или цельными. Для полноценной установки дымохода применяют кронштейны, в ряде случаев могут понадобиться вспомогательные крепления. Они необходимы для придания конструктивной части устойчивости к нагрузкам.

Сквозь каркасную стену

Нередко требуется установить печь в доме с дымоходом через каркасную стену. С целью получения нужного результата всю конструкцию обрабатывают материалами изоляционного типа, к примеру, шлакобетоном, минеральной ватой либо волоконными утеплителями. Верхнюю часть трубки оборачивают фольгой из алюминия и удерживают стяжками с хомутами. Иногда сразу устанавливают сэндвич-дымоходы с утеплительным элементом, монтаж которых не доставляет сложностей. Они включают в себя две трубы с разным диаметром, маленькая вкладывается в более крупную, в качестве наполнителя для них используют утеплитель.

Сквозь деревянную стену

Древесина может загореться при высоких температурах, поэтому используются теплоизоляционные материалы

Чтобы установить дымоход камина через стену строения из дерева, понадобится строго следовать правилам, касающимся пожарной безопасности. Трубку обкладывают прочным каркасом, стойким к возгоранию, это могут быть кирпичи или асбест. Подобная процедура позволяет предотвратить рассыхание древесины на участках, примыкающих к дымоотводу. Нередко во время установки трубки в деревянных строениях применяют системы с двумя контурами.

В идеале необходимо создавать схему дымохода, где горизонтальная соединительная труба имела бы небольшую длину. Строение такого дымоотвода включает элемент, который называется “шибер”, он помогает контролировать процесс тяги. Как и в отводящих элементах предыдущего типа, горловину накрывают специальным колпаком. Детали трубки при этом закрепляют, соблюдая дистанцию в один метр на расстоянии друг от друга, создавая проход дымохода через стену в деревянном доме.

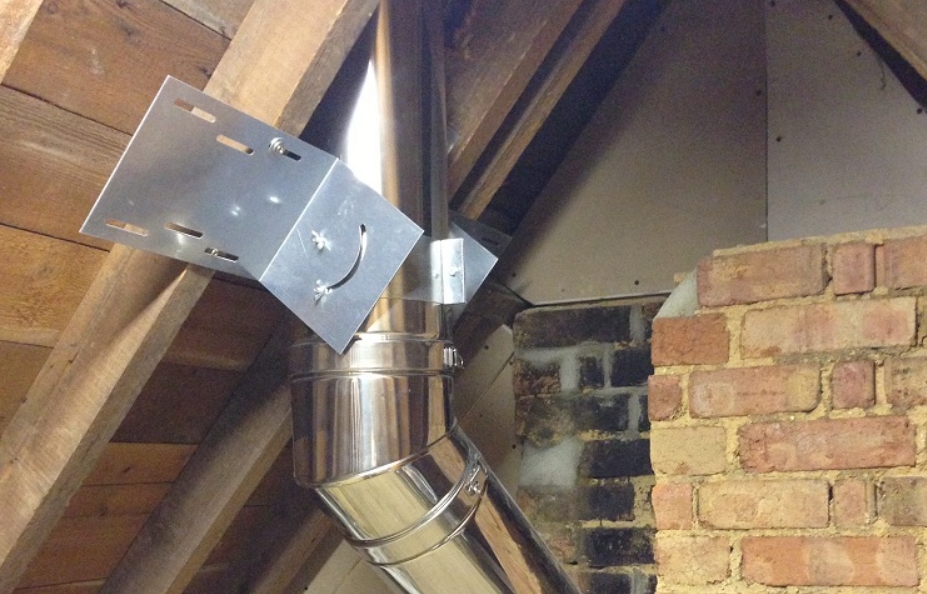

Правила использования хомутов

В зависимости от назначения крепления, хомут для дымохода рекомендуется закреплять надежно.

При сборке дымохода, стоит соблюдать правила, потому что ошибки, могут вызвать не только пожар, но и отравление продуктами горения. Правильное использование дымохода, будет выполнять свои функции на протяжении многих лет.

Установка крепежа, сама по себе требует соблюдения правил, для надежной и долговечной эксплуатации. Чтобы избежать появления отклонений от линии, требуется соблюдать, рекомендуемое расстояние между крепежными элементами.

Установка крепежа

Если устанавливаете опоры на большем расстоянии, есть риск падения дымохода. Рекомендуется учитывать, что при установке, стоит предусмотреть дополнительные монтажные кронштейны, до и после точки соединения, т.к, это гарантирует надежную работу.

Бывают случаи, когда при установке системы снаружи дома возникает препятствие, такое как здание или дерево и мы не получаем устойчивость, тогда хомут стеновой, возможно сделать своими руками.

Проводка сэндвич дымохода через потолок

При монтаже дымоотводной коммуникации, состоящей из сэндвич труб, через кровлю необходимо учесть расположение балок перекрытия, а также взять во внимание стропильную систему крыши. Определение точки, в которой будет проходить труба, выполняется между этими конструктивными составляющими здания

Минимальная дистанция от внешнего контура сэндвич трубы до горючих материалов, расположенных в доме, должно быть не менее 130 мм (если горючий материал защищён теплоизолятором). Как правило, для соблюдения данного правила часто приходится прибегать к использованию сорокапятиградусных углов.

Первый сегмент сэндвич дымохода в обязательном порядке должен быть выполнен из материала, который способен выдерживать максимальные температуры. Это связано с тем, что первая труба контактирует непосредственно с отводом котла. Далее, монтируется переходник на сэндвич и только потом начинается прокладка сэндвич труб.

Как выполнить отверстие в потолочном перекрытии и организовать ППУ? Рассмотрим этот процесс поэтапно:

1. В первую очередь определяется место в котором будет проходить дымоходная коммуникация из сэндвич труб. Точка прохода трубы должна находиться между балками и должна учитывать расположение стропильной системы.
2. Установка сэндвич трубы через потолочное перекрытие выполняется в соответствии со всеми необходимыми строительными нормами, а также правилами пожарной безопасности. После определения места, где будет проходить сэндвич труба, необходимо приступить к организации отверстия, выполнив предварительную разметку.
3. После того как отверстие будет готово, нужно обезопасить его края в соответствии с пожарными нормами. Для этого рекомендуется оббить края термоустойчивым изолятором (например, минеритом). Фиксация негорючего материала к торцам отверстия выполняется посредством гвоздей или же саморезов. От внешнего контура сэндвич конструкции до края потолочного перекрытия должно соблюдаться расстояние в 25 см.
4. Монтируется потолочный проходной узел или ППУ. Организация короба производится довольно просто: как правило, в нём имеются уже готовые, заводские отверстия.
5. Крепим короб к потолку посредством саморезов.
6. Далее необходимо протянуть сэндвич конструкцию через готовый ППУ. Труба должна быть протянута и зафиксирована в строго вертикальном положении, без каких-либо отклонений.
7. Свободное пространство в коробе заполняется теплоизоляционным материалом. Для этого хорошо подходит минеральная вата или керамзит.
8. В конце необходимо позаботиться о внешнем виде конструкции. С лицевой стороны необходимо закрыть отверстие с трубой листом, выполненным из нержавеющей стали. Между потолком и нержавеющим листом обязательно необходимо разместить небольшой слой теплоизолятора.

Важным моментом при выводе трубы через крышу является гидроизоляция места выхода

Как отрезать крышу из мягкой кровли под дымоход

У прохода через конструкцию крыши тоже есть свои нюансы.

Обратите внимание

Превышение дымохода над коньком – полметра. Не ставят трубы близко к ендовам и мансардным окнам.

Порядок действий (для круглой металлической трубы):

1. Отмерить от стропила расстояние, равное ширине дымохода + полметра, и установить там дополнительную стропильную ногу.

2. С помощью отвеса спроецировать стропило на чердачное перекрытие. Отвес крепят на стыке стропила с коньком.

3. Отмерить от этой точки полтора метра в сторону ската. Спроецировать новую отметку на стропило. Здесь пройдет ось дымохода.

4. Отмерить на перекрытии от оси расстояние, равное радиусу дымохода + 25 см. Эту точку тоже спроецировать наверх.

5. По последней отметке установить перпендикулярно стропильным ногам брус того же сечения, что и у стропил.

6. Аналогичным образом установить ниже по скату еще один брус, чтобы получилась прямоугольная рамка – короб для дымохода.

7. В углах рамки просверлить четыре сквозных отверстия. По этим отверстиям со стороны крыши наметить контур прямоугольника, который нужно вырезать.

8. На обозначенном участке демонтируют кровельный пирог: утеплитель и обрешетку удаляют, кровельное покрытие отворачивают наружу, пароизоляцию – внутрь и крепят к коробке степлером.

9. Ставят трубу, фиксируют к коробке хомутами с ножками.

10. Со стороны чердака коробку закрывают листом из металла или асбеста.

11. Со стороны крыши между стенками коробки и дымохода помещают негорючий теплоизолятор (можно засыпать керамзит).

Правильно провести трубу сквозь крышу достаточно сложно. Обращайтесь к нам в СТМ-Строй.

У нас работают профессионалы, до тонкостей знающие все особенности устройства крыш и кровельных конструкций. Мы выполним для вас монтаж трубы и примыкание мягкой кровли к дымоходу в быстрые строки, качественно и недорого.

Достоинства и недостатки сэндвич трубы

В промышленных условиях для внутреннего слоя сэндвича используют нержавеющие изделия, а для внешнего – трубы из стали с цинковым покрытием. При этом внутренний контур покрывают теплоизоляцией и помещают внутрь внешнего цилиндра. В результате, функционирует такое сооружение довольно эффективно и качественно.

Среди достоинств подобных конструкций можно назвать:

• многозадачность – использовать такие трубы можно в постройках из любых материалов;
• занимают минимум пространства;
• удобство транспортирования;
• сэндвич трубы может установить даже новичок в строительном деле, поскольку это очень просто и быстро;
• лаконичный и приятный внешний вид;
• противопожарная безопасность – это один из лучших вариантов дымовых труб по данному показателю;
• имеющаяся стропильная система крыши не создает никаких препятствий для установки трубы сэндвич;
• благодаря наличию нескольких слоев, в такой трубе скапливается намного меньше сажи и почти не образовывается конденсат, поэтому очистка ее требуется заметно реже;
• сэндвич труба способна в полной мере защитить жильцов от влияния токсичных продуктов горения.

А вот недостатков у подобных конструкций очень мало, хотя они все же есть:

• цена на сэндвич трубу довольно существенна;
• оптимальный срок службы таких изделий составляет всего около 15 лет.

Если же вы хотите изготовить сэндвич трубу своими руками, то такой дымоход обойдется вам значительно дешевле, чем, скажем, сложенный из кирпича. При этом получится вполне надежный дымоход, а сложностей с установкой и сборкой возникнуть не должно.

• Теплоизоляционный слой предотвращает разогрев внешней трубы до критической температуры.
• Компактность и универсальность использования.
• Гладкая поверхность внутреннего кожуха повышает тягу дымохода.
• Невысокая цена по сравнению с керамическим материалом.
• Рабочая температура до 850 градусов (у одноконтурных труб для сравнения 500).
• Простота сборки.
• Повышается пожаробезопасность жилища.
• Простое обслуживание по сравнению с дымоходом из цельной трубы (скапливается меньше сажи).
• Не создает дополнительных шумов при тяге дыма.

Дымоходы из нержавеющей стали обладают такими качествами:

• Легкие в монтаже.
• Компактны.
• Универсальные. Предусмотрены выходы, как наверх, так и через стену.
• Многослойны. Лучшая защита от конденсата.
• Износостойкие и не восприимчивые к агрессивному воздействию. Стойко выносят влияние даже самых агрессивных химических веществ.
• Наиболее пожаробезопасные, из всех ныне представленных на рынке.

Применение металлических труб для удаления продуктов сгорания топлива практикуется с давних времен. Это обуславливается тем, что их форма оптимальна для истечения горячих газов, на гладкой внутренней поверхности меньше образуется наростов сажи. Помимо этого, по сравнению с кирпичной кладкой, значительно упрощаются монтажные работы.

Дымоходы, изготовленные из металлических труб, подвергаются воздействию агрессивных раскаленных газов. Это приводит к развитию коррозионных процессов и, в конечном итоге, к прогоранию вытяжной системы. Применение для ее изготовления стойких к коррозии металлических сплавов решает проблему лишь частично, при этом остаются следующие негативные факторы:

• Снижение тяги в дымоходе из-за высокой теплопроводности металла. Это обуславливается быстрым охлаждением горячих газов во внешних участках конструкции, контактирующей с окружающей средой.
• Конденсация паров влаги на внутренних поверхностях труб вследствие разницы температур. Это приводит к снижению их проходимости и способствует образованию сажевого налета.
• Раскаленный металлический дымоход представляет пожарную опасность. Могут возгореться элементы строительной конструкции, прикосновение к поверхности которых заканчивается для человека ожогом.

Конструкция сэндвич дымоходов, представляющая собой разделенные теплоизолирующей прокладкой коаксиально расположенные трубы, позволяет избавиться от подобных неприятных явлений. Внутренняя труба изготавливается из сплава металла, стойкого к коррозии, внешняя — зачастую делается тоже. Термоизоляционная прокладка выполняется чаще всего из плотной минеральной ваты.

• минимальным образованием конденсата;
• хорошей тягой;
• пожарной безопасностью;
• возможностью монтажа снаружи здания;
• длительным сроком службы.

Сэндвич трубу можно изготовить своими руками

Разновидности

В продаже имеются разные виды сэндвич труб, обладающие собственными специфическими особенностями и рабочими качествами. Они отличаются по размерам и прочим показателям, как техническим, так и геометрическим.

В первую очередь, следует разделить сэндвич дымоходы по материалу:

• оцинкованная сталь;
• нержавеющая сталь.

Дымоходы из оцинкованной стали обладают меньшими возможностями по сравнению с нержавеющими моделями. Они довольно быстро ржавеют, обладают высоким коэффициентом теплового расширения (соединения быстро выходят из строя). Соответственно, у сэндвич труб из оцинковки значительно короче срок службы и не столь привлекателен внешний вид.

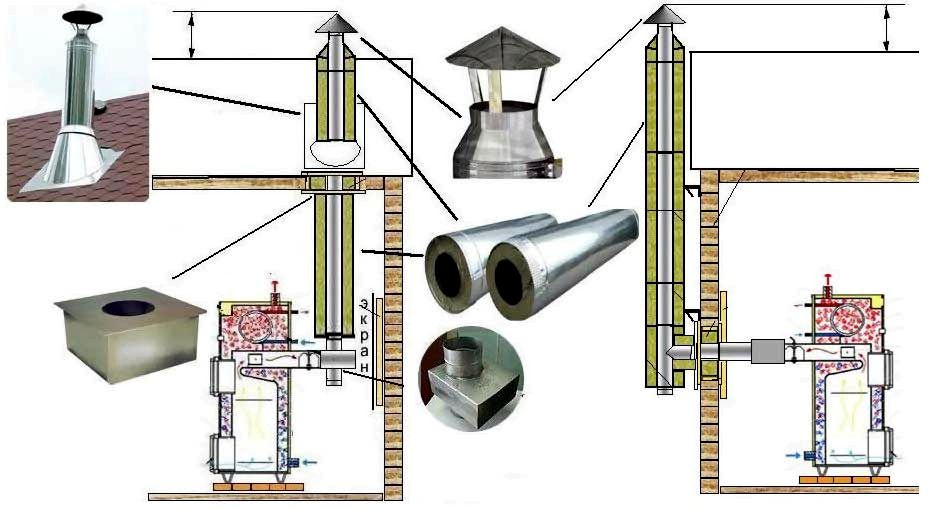

Монтаж дымохода из сэндвич труб

По типу монтажа:

• вертикальные (внутренние);
• боковые (наружные).

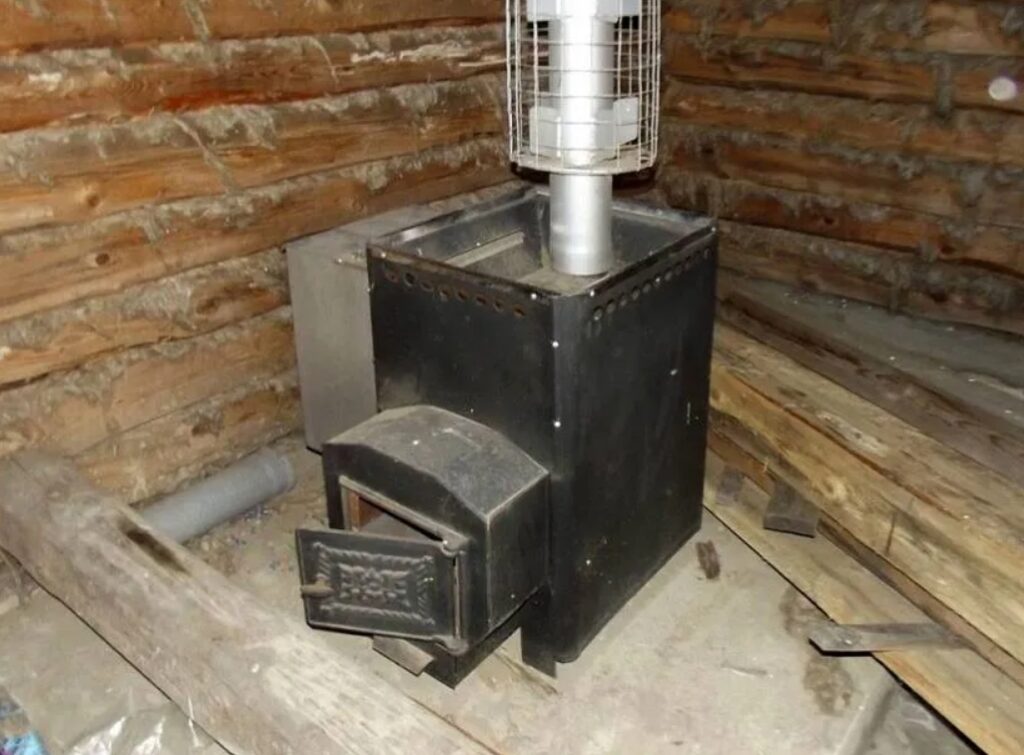

Сетчатая банная каменка

Вертикальные дымоходы выводятся из печи и сразу же поднимаются вверх. Они проходят сквозь перекрытие и кровлю, для чего приходится делать соответствующие отверстия и затем изолировать их с помощью разных материалов и методик. Сэндвич труба отличается безопасностью, но участки прохода в любом случае положено тщательно изолировать — этого требуют нормы СНиП и правила пожарной безопасности.

Боковые дымоходы отличаются от вертикальных — их выводят через стену на улицу (для этого используется специальный горизонтальный отвод), после чего через колено поднимают вертикально вверх. Такая труба удобна при осмотре соединений — с улицы она видна практически полностью и хорошо освещена. Нет нужды лезть на темный чердак и рассматривать соединения, потом подниматься на кровлю и снова проверять состояние верхней части дымохода.

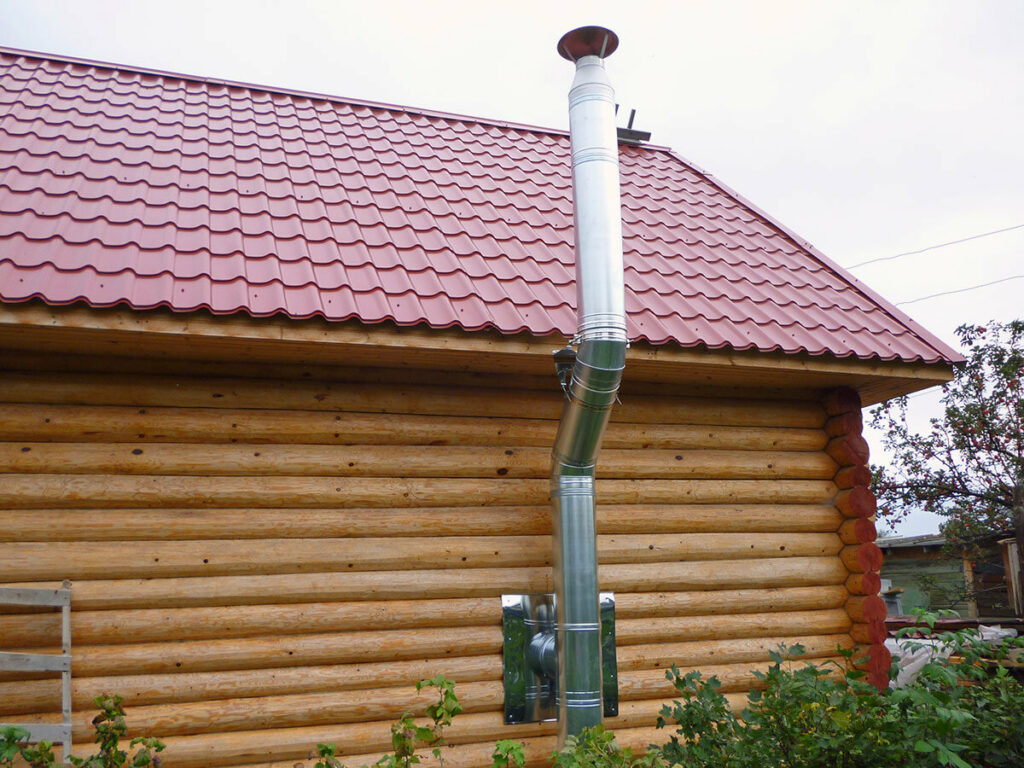

Боковой дымоход в бане

По типу сборки:

• по дыму;
• по конденсату.

Первый вариант — когда верхняя труба соединительным элементом надевается на нижнюю часть. Выход дыма производится так, что неплотности соединений не вызовут его проникновения наружу. Однако в таких условиях конденсат, стекающий по внутренней поверхности, может попасть в щель и намочить теплоизолятор. От этого минвата теряет свои рабочие качества.

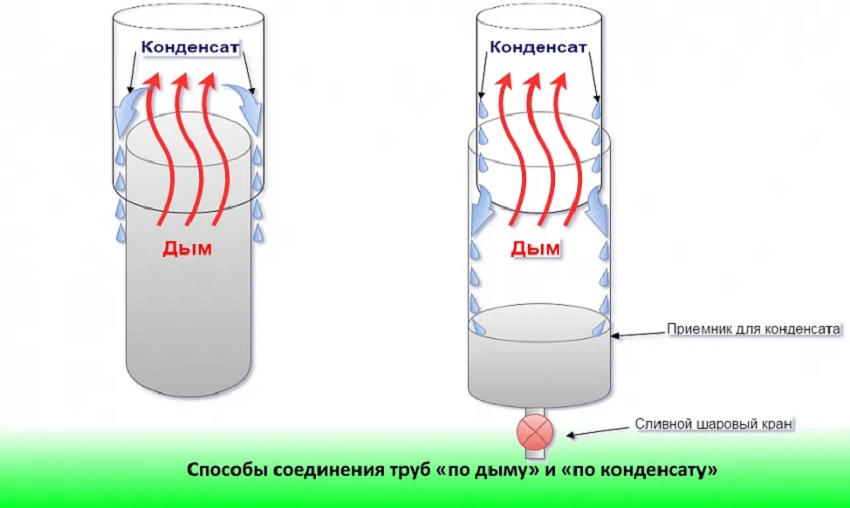

Способы соединения труб «по дыму» и «по конденсату»

Размеры сэндвич труб определяются по диаметру внутреннего элемента. Наибольшей популярностью пользуются модели 100-120 мм. Толщина теплоизолятора может составлять от 2 до 10 см. Чем она больше, тем меньше риск избыточного нагрева труб. Однако, с возрастанием толщины теплоизолятора увеличивается вес дымохода.

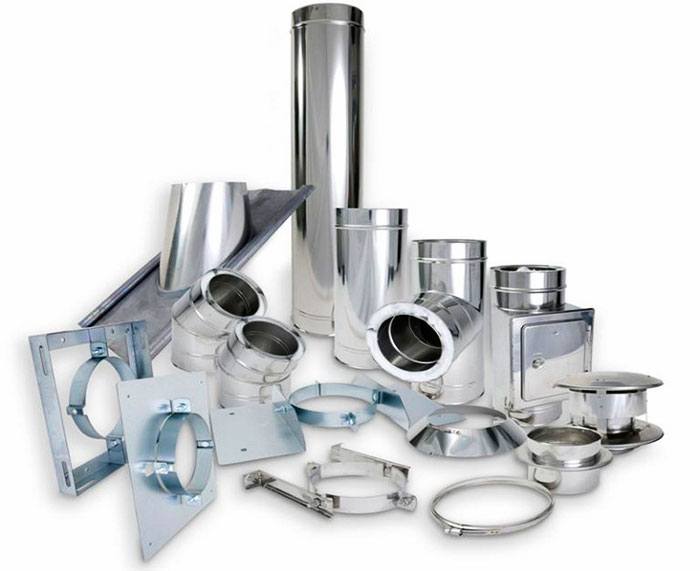

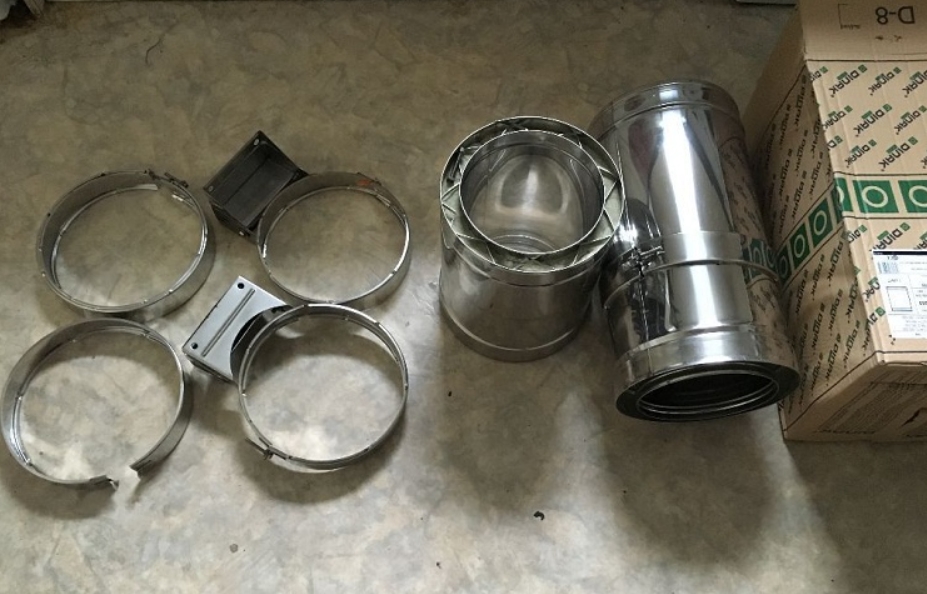

Необходимые комплектующие

В стандартный перечень входят:

1. Адаптер котла. Начальная секция трубы. Отвечает на необходимый разворот при установке. Подойдет при сборке по направлению конденсата.
2. Стартовый сэндвич. С его помощью выполняется переход с одностенной на сэндвичную (двустенную) конструкцию.
3. Шиберы поворотные. Задвижка или заслонка с несколькими отверстиями. Шибером перекрывают поток угарных газов.
4. Хомуты обжимные. Крепежные детали, под растяжку, изготовлены из стали. Фиксируют дымоходную систему в неподвижном состоянии, не дают соприкасаться с печью.
5. ППУ (потолочно-проходной узел) с минеритом. Используется в случаях, когда труба будет проходить через потолок, крышу. В состав входит изоляционный пожаробезопасный материал, за которым идет прослойка воздуха и место под крепеж слоя теплоизоляции.
6. Тройники под 45, 90 градусов. Изменяют направление выхода дымовых газов.
7. Колпак или оголовок. Выполняет функцию зонта, защищая внутреннюю полость дымохода от попадания осадков.
8. Секции сэндвичные. Прямые, 3-4 штуки. Длина от 25 до 100 см.
9. Кронштейны, саморезы. Ими будут соединяться детали конструкции.
10. Колена под 90, 45 градусов. Позволят крепить дымоход под нужным углом.
11. Торцевые заглушки.
12. Различные переходники, конденсатосборники.
13. Опорная площадка. Равномерно распределяет нагрузку.
14. Окошко для чистки дымохода.

Перечень элементов неполный, поскольку у каждой системы отопления свои особенности. Встречаются варианты прямых дымовых каналов с отводом конденсата, подставками.

Источники

• https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/ustanovka-dymoxoda-sendvich-svoimi-rukami.html
• https://KrovGid.com/communikacii/montazh-sendvich-dymoxoda-svoimi-rukami.html
• https://legkovmeste.ru/stroitelstvo-i-remont/otoplenie/kirpichnyiy-dyimohod-v-chastnom-dome-svoimi-rukami.html
• https://TrubaNet.ru/instrumenty-dlya-trub/kak-sdelat-dymohod-iz-stalnoi-truby-samostoiatelno.html
• https://strbani.ru/montazh-sendvich-dymohoda/

Монтаж по внешней схеме

В случае, когда сэндвич дымоход устанавливается снаружи строения, он имеет один горизонтальный участок из одинарной трубы, длина которого должна быть не более 1 м. Он присоединяется к печи с уклоном в сторону вертикального канала и соединяется с сэндвичем, который и проходит сквозь стену.

Если стена возведена из негорючего стройматериала, то в месте прохода устанавливают металлическую или асбестовую гильзу. Зазор между ней и поверхностью дымового канала заполняют базальтовой ватой или асбестовым шнуром. Тройник для присоединения вертикальной части конструкции следует разместить снаружи дома и подключить к его нижнему патрубку конденсатоотводчик.

Вертикальный канал собирается снизу вверх и крепиться к стене кронштейнами через 1,8 — 2 м, каждая деталь фиксируется хомутом, а стык заполняется герметиком. В верхней части газохода нужно смонтировать дефлектор или зонт.

Подготовительные работы

Если возводится коренной дымоход, то строительные работы следует начинать с устройства железобетонного фундамента. Минимальная его высота составляет 30 см, при этом подошва обязательно должна быть расположена ниже глубины промерзания грунта. Фундамент дымохода не должен иметь жёсткой связи с фундаментом здания, так как оба объекта дают разную усадку.

Песок нужно тщательно очистить от примесей путём просеивания через сито с ячейкой 1х1 мм, а затем промыть. Глину лучше протереть через сито после замачивания. Используемая известь должна быть гашёной.

Растворы готовят по следующей рецептуре:

1. Глиняно-песчаный: смешивают песок, шамотную и обычную глину в пропорции 4:1:1.
2. Известковый: песок, известь и цемент марки М400 соединяют в пропорции 2,5:1:0,5.
3. Цементно-песчаный: смешивают песок и цемент марки М400 в соотношении 3:1 или 4:1.

Раствор для кирпича должен быть достаточной густоты

Глину замачивают в течение 12–14 часов, время от времени перемешивая и добавляя, если нужно, воду. Затем в неё добавляют песок. Приведённый рецепт рассчитан на глину средней жирности, но этот параметр желательно заранее проверить следующим способом:

1. Берут 5 небольших порций глины одинаковой массы.
2. В 4 порции добавляют песок в количестве 10, 25, 75 и 100% от объёма глины, а одну оставляют в чистом виде. Для заведомо жирной глины количество песка в порциях составляет 50, 100, 150 и 200%. Каждый из испытательных образцов следует перемешать до однородного состояния, а затем путём постепенного добавления воды превратить в раствор с консистенцией густого теста. Правильно приготовленная смесь не должна липнуть к рукам.
3. Из каждой порции делают несколько шариков диаметром 4–5 см и столько же пластин толщиной от 2 до 3 см.
4. Далее их подвергают высушиванию в течение 10–12 дней в помещении с постоянной комнатной температурой и без сквозняков.

Определяют результат, считая пригодным для работы тот раствор, который удовлетворяет двум требованиям:

• выполненные из него изделия не растрескались после высыхания (такое происходит при высокой жирности);
• сброшенные с высоты в 1 м шарики не рассыпаются (это свидетельствовало бы о недостаточной жирности).

Прошедший проверку раствор готовят в достаточном объёме (на 100 кирпичей требуется 2–3 ведра), при этом воды добавляют столько, чтобы смесь легко сползала с мастерка.

Как выбирать сэндвич-трубу и прочие компоненты

Покупая отдельные элементы для обустройства дымоотвода, желательно получить заводской сертификат, содержащий технические характеристики, наименования котлов, к которым допускается подключение, виды используемого топлива и гарантийные сроки при эксплуатации. Производители качественной продукции всегда прилагают к модульным элементам необходимые крепления и поставляют ее в надежной упаковке.

Для изготовления сэндвич-труб используются материалы, проявляющие стойкость к воздействию коррозии. Продукты горения, попадающие в дымоход, содержат определенное количество химически активных веществ – серы, серной и соляной кислот. Под их воздействием обычная сталь быстро окислится и прогорит. Поэтому применяют высоколегированную нержавейку толщиной не менее 0,7 мм – для внутренней трубы и полумиллиметра – для внешнего контура. Внутренний контур должен:

• длительное время выдерживать температуру в 850º С;
• справиться с кратковременным полуторакратным повышением температуры.

Наиболее качественной принято считать сталь марки AISI 321, которая, как и российские аналоги, содержит значительную долю молибдена, отличаясь:

• максимальной стойкостью к воздействию кислот;
• высокой термостойкостью;
• способностью выдержать вековую эксплуатацию.

Дымоходы из самой прочной стали используются даже в промышленных условиях при высоких температурах

Наиболее распространенной является продукция из стали марки AISI 430, выдерживающая кратковременный скачок температуры до 900º С. Она рассчитана на десять-пятнадцать лет использования, но имеет большое преимущество в аспекте стоимости.

Более экономным представляется использование эмалированных труб, менее термостойких и устойчивых к воздействию кислот. Они считаются вполне подходящими для подсоединения к:

• отопительным котлам;
• нагревательным колонкам;
• печам и каминам, работающим в обычном режиме.

Экономным вариантом представляется также использование комбинированных сэндвич-труб, в которых внутренняя труба выполняется из нержавеющей стали, а внешняя –оцинкованная или эмалированная.

К котлам, работающим на газовом топливе, подойдут оцинкованные внутренние трубы, а шов внешних может быть получен методом катания. Для твердотопливных котлов нужна внутренняя труба из нержавейки со швом, полученным лазерной сваркой. Обязателен учет диаметра патрубка котла, на который надевается сэндвич-труба.

Теплоизоляционный материал подбирается таким образом, чтобы не деформировался при 650-градусной температуре. Его толщину для обеспечения пожарной безопасности и предохранения дымохода от промерзания и появления конденсата желательно установить, как минимум, пятисантиметровой. Для утепления предполагается использование:

• базальтовой ваты. Наиболее экономичное предложение, но температура не должна подниматься выше 600º С;
• вермикулита. Легкий материал с хорошими теплоизоляционными свойствами, сохраняющимися в диапазоне от -250º С до 1150º С;
• керамической ваты. Волокнам материала придали особую деформационную, термическую и химическую стойкость. При более высокой стоимости достоинством керамической ваты является способность переносить температуру до 1260º С.

Трубы различаются внутренней прослойкой, от этого зависит максимальная рабочая температура готового дымохода

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу

Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Важный момент: рассчитывайте первый соединительный элемент дымохода так, чтобы первая труба-сэндвич соединилась со следующей выше разделки потолка. Ведь важен визуальный контроль самых пожароопасных частей!

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Внимание! Если у бани крыша плоская, то дымоход над ней должен возвышаться не менее одного метра. Если же высота дымохода от кровли до дефлектора больше, чем 1,2 метра, тогда необходимо поставить растяжки с обжимными хомутами

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

К слову, опорный кронштейн для дымохода сделать можно и самому: для этого нужно взять два уголка по 30 и 50 мм, и с помощью болгарки, дрели и болтов М10 и М8 все соорудить.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку

Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

• Для внутренних труб – на наружную поверхность верхней внутренней трубы.
• Для наружных труб – по наружной поверхности.
• При переходе с одностенной на двустенную трубу – снаружи, по окружности.
• При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Преимущества и недостатки вывода дымохода через стену

Установка дымохода через стену имеет следующие преимущества.

1. Её можно провести после завершения строительства дома, а не в его начале.
2. Ставить дымоходную конструкцию можно самостоятельно, потому что монтаж прост и состоит из нескольких операций.
3. Так как дымоходное устройство располагается снаружи здания, то доступ к нему открыт, что облегчает ремонт и его обслуживание.
4. Существует возможность регулировать силу тяги.
5. Высокая пожаробезопасность.
6. Исключена утечка газов.
7. Не требуется проделывать отверстия в кровельном пироге.
8. Экономия места внутри помещения.

К недостаткам такого дымохода относятся:

• нарушение эстетичного вида своего дома;
• потеря тепла. Оно уходит в атмосферу. Требуется качественно утеплить выход через стену;
• чтобы предупредить попадание воды в трубу требуется установка отливов;
• необходима дополнительная фиксация дымохода к стене;
• большое количество изгибов конструкции нарушает тягу и замедляет вывод отработанных газов в атмосферу.
