Технология монтажа навесной отделки цоколя
Установка начинается со сборки обрешетки. Для ее изготовления используют либо деревянные рейки, либо металлический профиль. В первом случае элементы каркаса прикручивают к стальным кронштейнам, которые заранее приваривают к сваям. Профиль приваривается напрямую к частям винтового фундамента.
Как правило, обрешетка представляет собой две параллельные доски, одна из которых прикрепляется прямо под стеной дома, а вторая — на высоте 150–200 мм от земли. Это расстояние может варьироваться в зависимости от климатических условий в регионе. Необходимо сделать так, чтобы от края декоративных плит до поверхности земли оставалось 50–70 мм — это нужно для компенсации температурного расширения грунта.
После установки параллельных элементов обрешетки монтируют вертикальные рейки или металлический профиль. Делается это для обеспечения большей прочности конструкции, если цоколь слишком высокий. В таком случае шаг установки равняется 400–450 мм.
По периметру дома выкапывают неглубокую траншею шириной 30 см и засыпают песком. Затем на обрешетке монтируют утеплительный материал. Поверх него закрепляют рулонную гидроизоляцию, конец которой выстилают по песку. Край рулона утрамбовывают в песок. Сверху укладывают тротуарную плитку. Такая конструкция называется отмосткой и играет роль дренажной системы, защищающей цоколь от лишней влаги.
Если в качестве отделочного материала выбран сайдинг, в нижней части цоколя поверх утеплителя устанавливают стартовый профиль. В него вкладывают декоративные панели, которые затем монтируют к обрешетке сквозь теплоизоляцию при помощи саморезов. Углы конструкции укрепляют специальными профилями, которые идут в комплекте с сайдингом. Чтобы защитить цоколь от осадков, стекающих по стенам, поверх отделки устанавливают металлические отливы.
Монтируют навесные панели, руководствуясь несколькими правилами:
- деревянные элементы обрешетки тщательно обрабатывают антисептическими и противогрибковыми пропитками;
плиты декоративного материала устанавливают с маленькими зазорами, чтобы обеспечить вентиляцию пространства под домом;
дренажную отмостку конструируют под небольшим уклоном от здания (не более 5°).
Материалы
Отделка свайно-винтового фундамента возможна в разных вариантах. Современный рынок предоставляет довольно широкий ассортимент материалов для отделки цоколя.
К наиболее распространенным относятся:
- Сайдинг (декоративные панели из фиброцемента или полипропилена). Если вы задумались, как закрыть фундамент на винтовых сваях, то этот вариант будет наиболее очевидным: сайдинг выделяется относительной дешевизной, высокой степенью защиты от разнообразных механических нагрузок и устойчивостью к экстремальным температурным перепадам, повышенной влажности и биологическим воздействиям. Этот материал отличается большим разнообразием внешнего вида: можно приобрести его под кирпич, натуральный камень, гранит и т. д.
- OSB-плиты. Их изготавливают на основе полимерных смол, что делает такую облицовку мало восприимчивой к повышенной влажности или протеканию грунтовых вод на небольшой глубине от поверхности почвы. Такие плиты даже не требуют предварительной грунтовки при установке и выделяются высоким коэффициентом прочности. Поэтому выбор на этот материал при решении вопроса о том, как обшить свайно-винтовой фундамент, падает часто.
- Асбестоцементные плиты (плоский шифер). Это один из самых недорогих вариантов, который легко крепится и смотрится вполне презентабельно, но отличается повышенной хрупкостью.
- Облицовочный кирпич. Он обеспечит прочность отделки цоколя на долгие годы, обладает повышенной морозоустойчивостью и позволяет выбрать самые разнообразные цвет и фактуру по вашему вкусу.
- Натуральный либо искусственный камень. Это экологически чистый материал, отличающийся уникальной гаммой цветовых оттенков. Он обладает повышенной гидрофобностью и прекрасными тепло- и звукоизоляционными свойствами. Такая отделка прослужит вам очень долго без ухудшения эксплуатационных характеристик, но обойдется недешево.
- Декоративная плитка. Ее несомненные преимущества – превосходная влагоизоляция, уникальный внешний вид и термостойкость. Но цена на нее остается достаточно высокой, а большой вес и невозможность обустроить вентиляцию цоколя можно отнести к явным минусам материала.
Важно! Если вы отдаете предпочтение кирпичу как облицовочному материалу, будьте готовы к тому, отделка займет существенно больше времени из-за использования цементно-песчаного раствора. Для обеспечения равномерного цвета фасада придется использовать кирпич исключительно из одной партии
Технология монтажа навесной отделки цоколя
Установка начинается со сборки обрешетки. Для ее изготовления используют либо деревянные рейки, либо металлический профиль. В первом случае элементы каркаса прикручивают к стальным кронштейнам, которые заранее приваривают к сваям. Профиль приваривается напрямую к частям винтового фундамента.
Как правило, обрешетка представляет собой две параллельные доски, одна из которых прикрепляется прямо под стеной дома, а вторая — на высоте 150–200 мм от земли. Это расстояние может варьироваться в зависимости от климатических условий в регионе. Необходимо сделать так, чтобы от края декоративных плит до поверхности земли оставалось 50–70 мм — это нужно для компенсации температурного расширения грунта.
После установки параллельных элементов обрешетки монтируют вертикальные рейки или металлический профиль. Делается это для обеспечения большей прочности конструкции, если цоколь слишком высокий. В таком случае шаг установки равняется 400–450 мм.
По периметру дома выкапывают неглубокую траншею шириной 30 см и засыпают песком. Затем на обрешетке монтируют утеплительный материал. Поверх него закрепляют рулонную гидроизоляцию, конец которой выстилают по песку. Край рулона утрамбовывают в песок. Сверху укладывают тротуарную плитку. Такая конструкция называется отмосткой и играет роль дренажной системы, защищающей цоколь от лишней влаги.
Если в качестве отделочного материала выбран сайдинг, в нижней части цоколя поверх утеплителя устанавливают стартовый профиль. В него вкладывают декоративные панели, которые затем монтируют к обрешетке сквозь теплоизоляцию при помощи саморезов. Углы конструкции укрепляют специальными профилями, которые идут в комплекте с сайдингом. Чтобы защитить цоколь от осадков, стекающих по стенам, поверх отделки устанавливают металлические отливы.
Монтируют навесные панели, руководствуясь несколькими правилами:
- деревянные элементы обрешетки тщательно обрабатывают антисептическими и противогрибковыми пропитками;
- плиты декоративного материала устанавливают с маленькими зазорами, чтобы обеспечить вентиляцию пространства под домом;
- дренажную отмостку конструируют под небольшим уклоном от здания (не более 5°).
Если вместо сайдинга для отделки фундамента используются пластиковые панели или листы профнастила, технология установки материала еще проще. Стартовый профиль не нужен, отделку крепят напрямую к обрешетке, соблюдая зазор между нижним краем обшивки и поверхностью земли.
Как выполнить своими руками отделку цоколя свайного фундамента
Несложно своими руками выполнить облицовку цоколя на винтовых сваях, являющихся основой каркасного дома. Комплекс мероприятий, связанных с отделкой свайного основания, дает возможность решить несколько серьезных задач и предусматривает выполнение следующих этапов:
гидроизоляцию ростверка, который может быть выполнен из древесины или металла;
По завершении основных этапов строительства дома приступают к отделке цоколя свайно-винтового фундамента
- обработку свай гидроизолирующим составом;
- сооружение навесной конструкции цоколя или осуществление зашивки кирпичом;
- наружную отделку конструкции панелями, улучшающими внешний вид постройки;
- установку специального материала, позволяющего обеспечить утепление;
- герметизацию монтажной пеной стыковых участков.
Заделка пространства под зданием на винтовых опорах может осуществляться следующим путем:
- навеской декоративного цоколя;
- сооружением неглубоко заглубленного ленточного основания.
Рассмотрим, как сделать навесной вариант:
Сформируйте и закрепите обрешетку из предварительно пропитанных антисептиком деревянных планок или металлического профиля. Обеспечьте расстояние от нижней планки от уровня почвы 10–15 см, и интервал между вертикальными рейками 40–45 см. Производите крепление несущего каркаса с помощью саморезов или сварки.
Винтовой фундамент открыт всем атмосферным воздействиям, под дом задувает ветер и затекает вода
- Установите панели утеплителя, зафиксируйте их на обрешетке. Допускается использование термопанелей, предназначенных для отделки цокольного пространства, плит на основе асбоцемента, а также плит утепления, используемых для теплоизоляции фасадов.
- Тщательно состыкуйте угловые элементы, герметизируйте стыковые участки. Обеспечьте полное отсутствие щелей с помощью монтажной пены. Зафиксируйте отделочные элементы, установите козырьки, защищающие от осадков.
- Произведите заключительную отделку сформированной поверхности. В зависимости от особенностей применяемого материала и личных предпочтений для чистовой облицовки можно использовать различные отделочные материалы, в том числе сайдинг.
Плюсы навесного цоколя:
- незначительный уровень затрат по сравнению с возведением ленточного основания;
- легкая и быстрая установка. Выполняется своими руками на протяжении одного дня;
- эффективная вентиляция подпольного пространства. Конструкция обеспечивает надежную защиту от сырости, затрудняет образование плесени;
- привлекательный внешний вид. Улучшенное восприятие обеспечивается благодаря применению современных отделочных материалов.
Капитальный цоколь из кирпича обеспечивает не только высокую эстетику здания, но и прочную и надежную защиту подпольного пространства дома
Разберемся, как сделать мелкозаглубленный вариант:
- Подготовьте траншею, расположенную по внешнему периметру здания между винтовыми опорами.
- Поместите в приямок арматурный каркас, предназначенный для усиления ленточной основы.
- Произведите заливку полости бетонным раствором, спланируйте опорную поверхность.
- Произведите кладку кирпичом по сформированной ленточной основе. Предусмотрите отдушины, обеспечивающие вентиляцию.
- Произведите внешнюю отделку поверхности сформированного цоколя. Возможно использование традиционной штукатурки, сайдинга или теплоизолирующих панелей.
Неглубоко заглубленный в грунт цоколь, выполненный под свайно-винтовым фундаментом, обладает рядом достоинств:
- повышенным запасом прочности, позволяющим воспринимать механическое воздействие без нарушения целостности;
- гармоничным сочетанием с отмосткой, которая может быть выполнена в одном стиле с отделкой кирпичного цоколя;
- необходимостью использования утеплителя в уменьшенном количестве по сравнению с навесной конструкцией;
- возможностью создания под строением подвального помещения, защищенного кирпичной кладкой;
- эстетичным внешним видом, который достигается применением искусственных материалов, сложно отличимых от натурального камня или дерева.
Отделка цоколя не только сделает дом красивее, но и продлит срок службы винтовых свай, поэтому заняться ею определенно стоит
Имеются у мелкозаглубленного цоколя и недостатки:
- возможность деформации и разрушения отделки при пучении грунта;
- повышенный уровень затрат по устройству мелкозаглубленной основы по сравнению с навесным вариантом.
Монтаж рядовых панелей сайдинга
Сначала измеряют длину поверхности, которую планируется обшить. Затем измеряют длину панелей сайдинга. Сопоставив полученные данные, определяют, как нужно нарезать панели. Обшивка должна быть симметричной. При этом длина последней панели в ряду требуется не менее 30 см. На стену «примеряют» два ряда панелей. Последующие ряды будут повторять рисунок эти двух рядов. К моменту начала монтажа рядовых панелей на стене уже должны быть закреплены стартовые полосы, обвязки оконных и дверных проемов, а также внутренние и внешние угловые профили (если выбран гладкий профиль). Направление монтажа зависит от расположения стыковочной планки на цокольной панели. Сайдинг монтируют так, чтобы боковая стыковочная планка была напротив угла. Как уже говорилось, «дранку» обычно монтируют от правого угла стены к левому, а «чешую» – от левого к правому. Первую цокольную панель подрезают с торца в одну линию. Место подрезки непринципиально. Однако желательно сделать так, чтобы панель красиво смотрелась после того, как ее конец вставят в желоб углового профиля. Подготовленную панель слегка наклоняют и вставляют в принимающий желоб углового профиля. Крючок нижней части панели цепляют за ответную часть замка стартовой полосы. Панель тянут вверх, чтобы замок защелкнулся. Затем проверяют, чтобы панель свободно двигалась влево и вправо. Между торцом панели и дном принимающего желоба углового профиля выставляют температурный зазор. После этого панель крепят к обрешетке сначала в круглое отверстие, затем в овальное. Последующие панели в ряду не подрезают. Их совмещают с рисками температурной шкалы, которые нанесены на верхние углы. Когда первый ряд завершен, переходят к следующему. Первую панель в ряду «примеряют» на стену и смотрят, как ее нужно монтировать, чтобы не нарушить перевязку швов. Необходимо найти такое решение, при котором удастся уменьшить количество отходов.
Чаще всего первую панель второго ряда разрезают пополам или на треть. Однако нередко требуется другой размер
Важно, чтобы сохранялся рисунок панелей. Поэтому далее монтаж придется вести с лестницы или строительных лесов. Накладной угловой профиль с рисунком монтируют параллельно с рядовыми панелями
Сначала крепят стартовые полосы, затем по обе стороны от угла монтируют первый ряд сайдинга, а сверху устанавливают угловой профиль
Накладной угловой профиль с рисунком монтируют параллельно с рядовыми панелями. Сначала крепят стартовые полосы, затем по обе стороны от угла монтируют первый ряд сайдинга, а сверху устанавливают угловой профиль
Поэтому далее монтаж придется вести с лестницы или строительных лесов. Накладной угловой профиль с рисунком монтируют параллельно с рядовыми панелями. Сначала крепят стартовые полосы, затем по обе стороны от угла монтируют первый ряд сайдинга, а сверху устанавливают угловой профиль.
Угол подбирают так, чтобы его рисунок совпадал с рисунком рядовой панели. Угловой профиль цепляют к замку стартовой полосы, после чего замок защелкивают. Далее профиль крепят на два верхних пробитых отверстия и выравнивают по рядовым панелям.
Декоративная обшивка фундамента цокольным сайдингом
Сайдинговые панели имеют замковое соединение, благодаря которым отдельные элементы плотно и надежно фиксируются в единую конструкцию
Однако чтобы работа была выполнена качественно, важно установить прочный и ровный металлический каркас, к которому будет крепиться цокольный сайдинг
Материалы и инструменты
Для работы потребуются:
- шуруповерт;
- саморезы и дюбель-гвозди;
- молоток;
- перфоратор;
- строительный уровень;
- болгарка;
- маркер и рулетка;
- ножницы для резки металла;
- металлический профиль;
- уголки, отливы и стартовая планка.

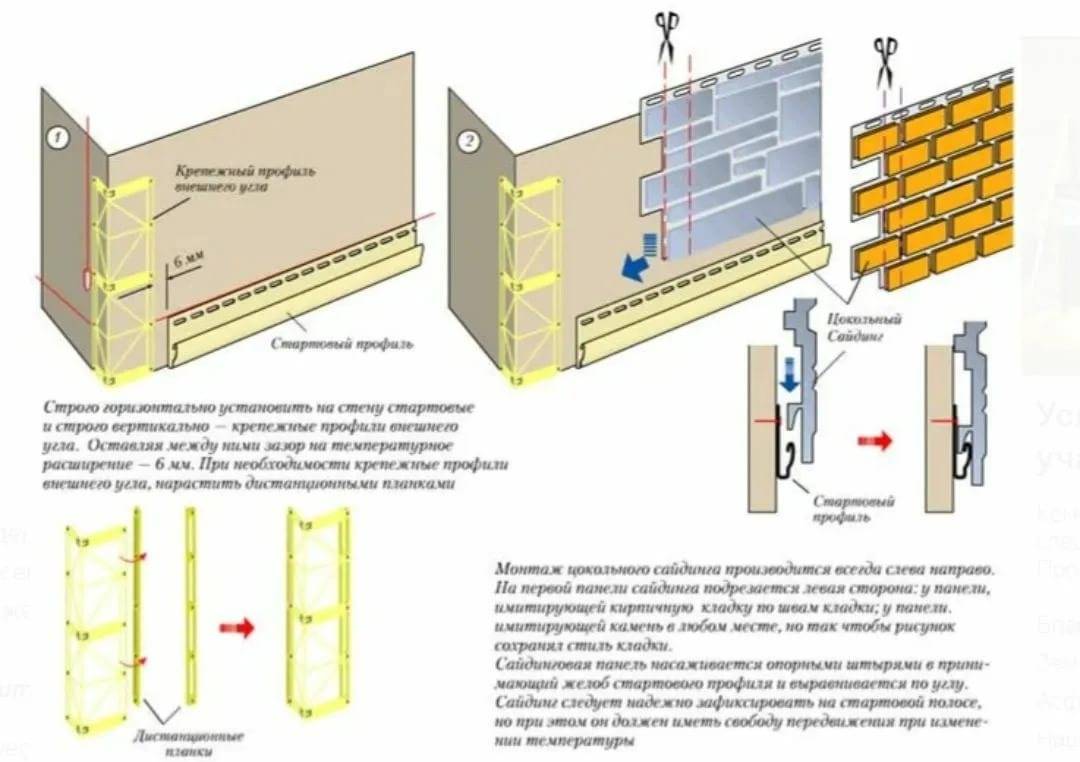

Порядок работ
Профили закрепляют в 3 местах: внизу, посередине и вверху. Подобная схема используется для облицовки фундамента с 1 ряд панелей высотой около 46 см. Шаг стоек должен совпадать с шириной панели.
Профиль крепят с помощью дюбелей. На нижнем профиле устанавливают стартовую планку, закрепляя ее саморезами на расстоянии каждых 30 см. На углах и выступах фундамента закрепляют уголки.
Работу по установке сайдинга начинают от угла, слева направо. Первый элемент крепят в стартовую планку, вставив в специальные отверстия для крепежа саморезы, фиксируют ее. Устанавливают следующую панель так, чтобы ее выступы зашли в пазы первого элемента.
Дойдя до противоположного угла, обрезают у последней панели излишки, используя болгарку. Переходят к следующей стене.
Сверху облицовку закрывают отливом, зазоры и щели заполняют гармонирующим по цвету с сайдингом герметиком.

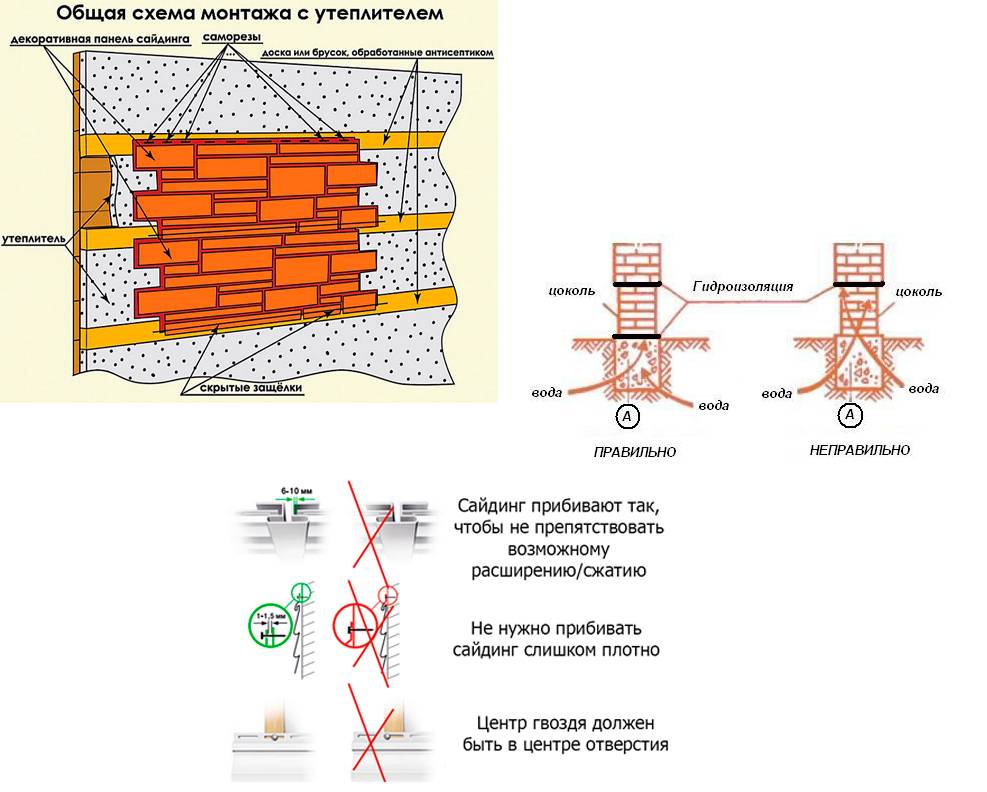

Советы и рекомендации
Приступая к самостоятельному монтажу цокольного сайдинга, стоит помнить несколько правил:
- Крепеж необходимо устанавливать в центре специального отверстия, не закручивая его до конца на 1 мм – это необходимо, чтобы изменяющие под воздействием окружающей среды панели не трескались.
- Для надежной фиксации конструкции используют крепеж такой длины, чтобы он входил в основание минимум на 11 мм.
- Если одновременно с облицовкой фундамента проводят его утепление, используют дышащие не фольгированные материалы.
Узнав, как самостоятельно выполнить отделку фундамента панелями, можно приступать к работе – процесс монтажа достаточно прост, а рекомендации специалистов и просмотр видео с подробным описанием работы поможет избежать распространенных ошибок.
Видео-инструкция по установке цокольного сайдинга: материалы для работы, порядок работ и процесс монтажа.
В видео показаны типичные ошибки при монтаже цокольных панелей и последствия несоблюдения технологии работ по установке.
Сколько нужно материала?
Инструкцию по монтажу цокольного сайдинга мы дали. Следует отметить, что производители также дают рекомендации по монтажу своего товара.
Расчет необходимого количества панелей нужно производить, основываясь на площади, которая будет обшиваться.
Не сложно догадаться, что площадь получается перемножением длины и высоты фундамента под облицовку. Затем полученное число делится на площадь, указанную на упаковке и умножаем на 1,15 (эти 15% являются запасом на обрезку, а также на случай дефектов или брака).
В итоге получаем необходимое нам количество упаковок панелей цокольного сайдинга.
Цокольный сайдинг: монтаж
Цокольный сайдинг свайного фундамента
Цоколь в большей степени подвергается негативным воздействиям, чем стены, Поэтому к цокольным сайдингам по прочности предъявляются повышенные требования. Толщина материала 3 мм, что больше чем обычного сайдинга для облицовки стен в три раза. Сайдинг должен быть влагостойким, не скалываться при механических ударах, не плесневеть, выдерживать прямое воздействие ультрафиолетовых лучей без изменения цветовой окраски и температурные перепады. Цокольный сайдинг свайного фундамента выпускается с расцветками, имитирующими традиционные материалы, используемые для отделки цоколя: различные виды кирпича и натурального камня, корабельную доску, гранит и другие.
Стандартные размеры панелей 79,5 × 440 мм, но у отдельных производителей 1270 × 470 мм.
Цокольный сайдинг на винтовые сваи крепится следующими способами:
- навесом на винтовые сваи;
- устройством между сваями дополнительной фундаментной вставки из железобетона, по которой выполняется заполнение промежутка кирпичом или бетоном. В этом случае сайдинг монтируется также как на обычные ленточные фундаменты.
Обрешетка под сайдинг
Перед тем, как начать монтаж обрешетки, следует определиться из какого материала она должна быть изготовлена. В основном используют деревянные или металлические направляющие.
Брус стоит дешевле, но он недолговечен, подвержен гниению и привлекателен для различного вида насекомых. Деревянные направляющие используют в основном в тех случаях, когда под сайдинг не устанавливают теплоизоляционный материал. При использовании бруса, его обязательно следует обработать антисептиком.
Металлическая обрешетка стоит дороже, но она более прочная и качественная. Оцинкованный профиль отлично выдерживает вес панелей и теплоизоляции. К тому же, ему не страшны ни влага, ни насекомые
Также важно учитывать, что обрешетка должна быть в любом случае, даже если фасад из дерева, непосредственно к нему крепить панель нельзя
Установка профилей с утеплением
Для утепления, как правило, используются рулонные материалы типа Урса или Изовер и т.п. Могут быть применены и маты, с ними удобней работать одному мастеру. Ширина полотна 610 мм (это примерная величина), потому шаг между направляющими не более 60 мм. Непосредственно во время монтажа шаг устанавливается с учетом ширины утеплителя. При установке горизонтального винилового сайдинга, планки крепятся к поверхности фасада вертикально, если здание обшивается вертикальным сайдингом – планку крепят горизонтально. При помощи прямых подвесов выравнивается уровень, на который устанавливается планка обрешетки.
Установка профилей без утепления
Технология монтажа направляющих примерно такая же, как и при установке обрешетки под утеплитель. Разница лишь в том, что не нужно учитывать ширину изоляционного материала и его толщину. Поэтому лучше сделать расстояние между планками не более 40 см, таким образом, панель сайдинга будет крепче «сидеть»
Это особенно важно на больших площадях
Установка мембран с утеплением
Специальные изоляционные мембраны крепятся непосредственно на слой обрешетки, в который вложен утеплитель (минеральная вата и т.п.). Таким образом, получается следующий ряд слоев: стена, обрешетка с утеплителем, влагоизоляция (пленка).
Установка мембран без утепления
Если не предусмотрен слой утеплителя, то изоляционную мембрану крепят непосредственно под обрешетку. Сначала идет стена здания, далее гидроизоляция и сверху направляющие.
Монтаж рядовых панелей сайдинга
Сначала измеряют длину поверхности, которую планируется обшить. Затем измеряют длину панелей сайдинга. Сопоставив полученные данные, определяют, как нужно нарезать панели. Обшивка должна быть симметричной. При этом длина последней панели в ряду требуется не менее 30 см. На стену «примеряют» два ряда панелей. Последующие ряды будут повторять рисунок эти двух рядов. К моменту начала монтажа рядовых панелей на стене уже должны быть закреплены стартовые полосы, обвязки оконных и дверных проемов, а также внутренние и внешние угловые профили (если выбран гладкий профиль). Направление монтажа зависит от расположения стыковочной планки на цокольной панели. Сайдинг монтируют так, чтобы боковая стыковочная планка была напротив угла. Как уже говорилось, «дранку» обычно монтируют от правого угла стены к левому, а «чешую» – от левого к правому. Первую цокольную панель подрезают с торца в одну линию. Место подрезки непринципиально. Однако желательно сделать так, чтобы панель красиво смотрелась после того, как ее конец вставят в желоб углового профиля. Подготовленную панель слегка наклоняют и вставляют в принимающий желоб углового профиля. Крючок нижней части панели цепляют за ответную часть замка стартовой полосы. Панель тянут вверх, чтобы замок защелкнулся. Затем проверяют, чтобы панель свободно двигалась влево и вправо. Между торцом панели и дном принимающего желоба углового профиля выставляют температурный зазор. После этого панель крепят к обрешетке сначала в круглое отверстие, затем в овальное. Последующие панели в ряду не подрезают. Их совмещают с рисками температурной шкалы, которые нанесены на верхние углы. Когда первый ряд завершен, переходят к следующему. Первую панель в ряду «примеряют» на стену и смотрят, как ее нужно монтировать, чтобы не нарушить перевязку швов. Необходимо найти такое решение, при котором удастся уменьшить количество отходов.
Чаще всего первую панель второго ряда разрезают пополам или на треть. Однако нередко требуется другой размер
Важно, чтобы сохранялся рисунок панелей. Поэтому далее монтаж придется вести с лестницы или строительных лесов
Накладной угловой профиль с рисунком монтируют параллельно с рядовыми панелями. Сначала крепят стартовые полосы, затем по обе стороны от угла монтируют первый ряд сайдинга, а сверху устанавливают угловой профиль
Поэтому далее монтаж придется вести с лестницы или строительных лесов. Накладной угловой профиль с рисунком монтируют параллельно с рядовыми панелями. Сначала крепят стартовые полосы, затем по обе стороны от угла монтируют первый ряд сайдинга, а сверху устанавливают угловой профиль.
Угол подбирают так, чтобы его рисунок совпадал с рисунком рядовой панели. Угловой профиль цепляют к замку стартовой полосы, после чего замок защелкивают. Далее профиль крепят на два верхних пробитых отверстия и выравнивают по рядовым панелям.
Как закрыть цоколь дома на винтовых сваях?
Чтобы здание не напоминало избушку на курьих ножках, нужно смонтировать защитную перегородку, которая придаст дому презентабельный вид. Какие материалы можно использовать для этой цели?
Виды фундамента на винтовых сваях.
- металлический или виниловый сайдинг;
- листовой шифер;
- комбинированные фасадные плиты с утеплителем;
- гофрированные полотна металлопрофиля;
- вагонку, фасадные материалы;
- отделочный кирпич.
Для отделки фундамента на винтовых сваях не рекомендуется закрывать цоколь полностью. Необходимо оставить технологический зазор между нижним рядом отделочного материала и грунтом. Это предотвратит деформацию и поломку облицовки во время сезонных и иных подвижек грунта.
Для того чтобы в подвальное помещение не поникали грызуны, перед началом отделочных работ по всему периметру дома натягивают тонкую металлическую сетку. Они защитит пространство под нижней обвязкой от порчи вредителями и в то же время обеспечит непрерывное проветривание.
Этапы работ:

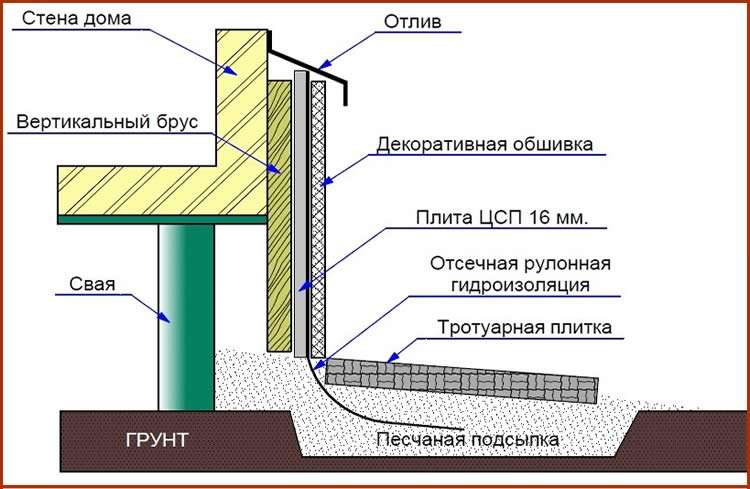

Схема отделки цоколя на свайном фундаменте.
