Конструкция стропильной системы многощипцовой крыши

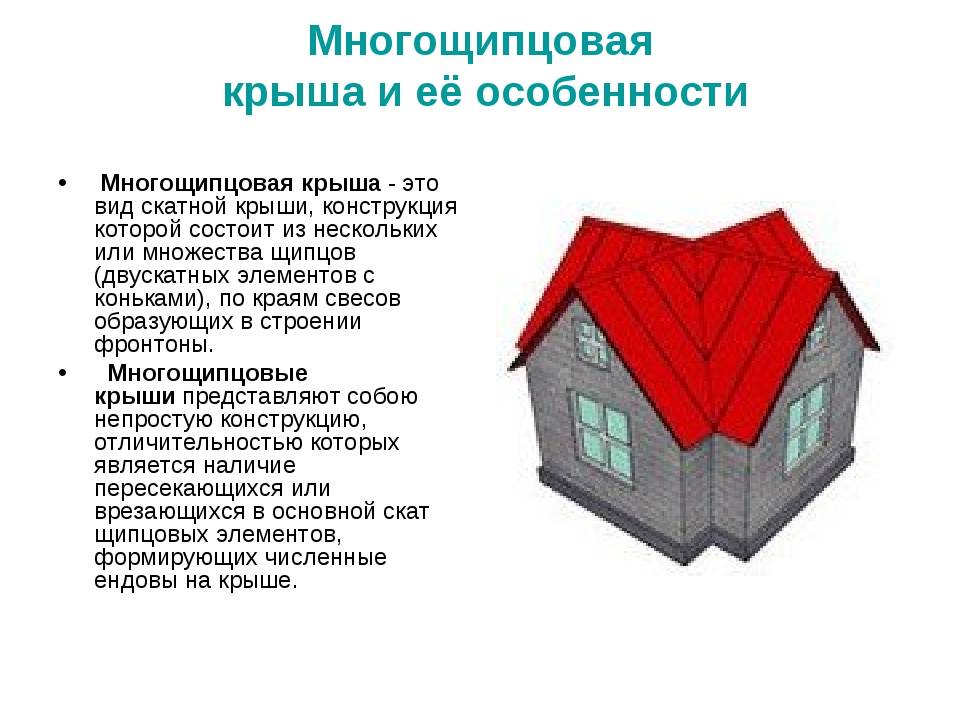

Многощипцовая крыша и её особенности

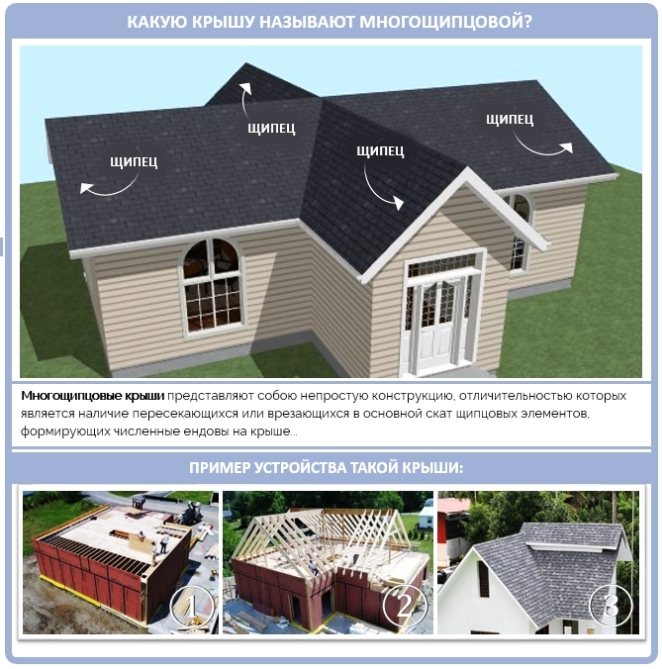

Многощипцовая крыша — это вид скатной крыши, конструкция которой состоит из нескольких или множества щипцов (двускатных элементов с коньками), по краям свесов образующих в строении фронтоны.

Многощипцовые крыши представляют собою непростую конструкцию, отличительностью которых является наличие пересекающихся или врезающихся в основной скат щипцовых элементов, формирующих численные ендовы на крыше.

Особенности конструкции

Среди крыш с прямыми плоскостями скатов, многощипцовая крыша относятся к сложным видам крыш с многочисленными пересечёнными скатами и внутренними углами между их стыков. Она возводится на строениях, которые отличаются сложной планировкой разной геометрической формы, многоуровневыми мансардами и чердачными помещениями.

Многощипцовая крыша считается сложной конструкцией. Сложность конструкции объясняется наличием в таких крышах большого числа ендовых и фронтонов, устройство которых вызывает специфические сложности и дополнительные затраты.

Обустройство ендовы требует особо пристального внимания, ведь именно по ним будут в будущем протекать потоки дождевой и талой воды. Также в этих местах наблюдается наибольшее скопление снега, а поэтому они должны обладать значительной несущей способностью и герметичностью. Профессиональное формирование ендовы, основного уязвимого элемента кровельного перекрытия, обеспечивает надёжный отвод с крыши талых и дождевых вод.

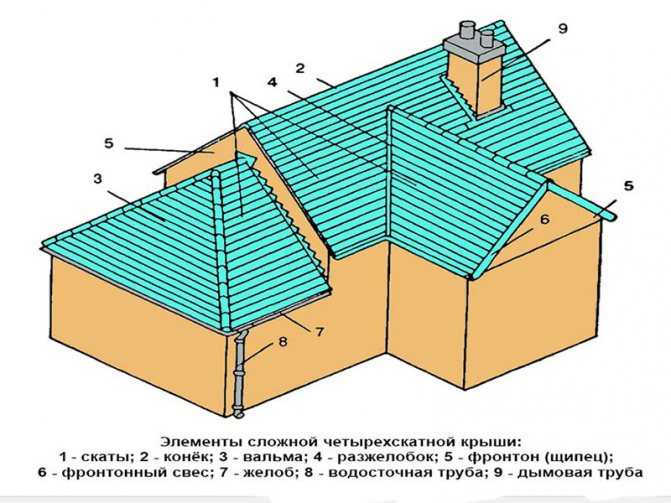

Элементы конструкции

В многощипцовых крышах всегда и обязательно присутствуют следующие элементы конструкции:

• фронтоны и фронтонные свесы;
• ендовы, образующиеся при сопряжении щипцов;
• конёк крыши.

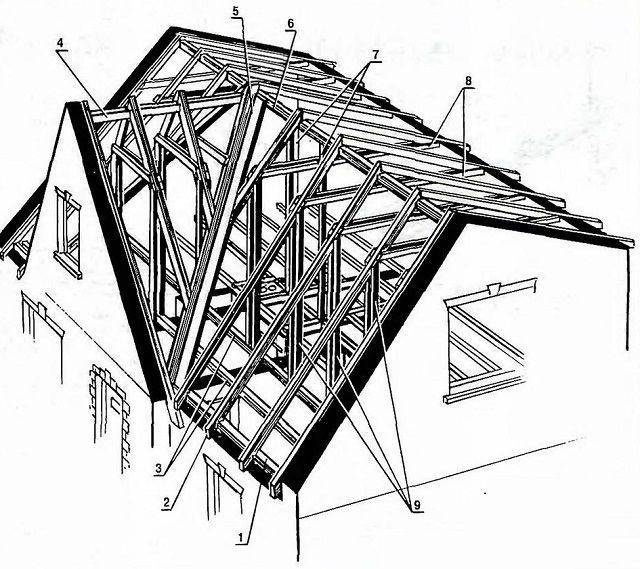

Схема стропильной системы простой многощипцовой крыши:

Разновидности многощипцовых крыш

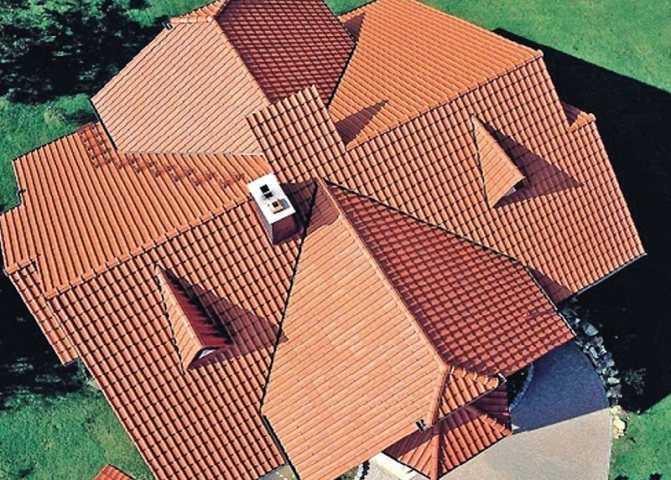

Форма многощипцовой крыши может быть самой разнообразной и ограничиваться только фантазией застройщика или проектировщика. Количество щипцов (двускатных элементов с коньком) в крыше может быть от двух до неограниченого количества. Скаты крыши могут иметь форму треугольников и трапеций.

В качестве покрытия для многощипцовых крыш, могут применяться любые кровельные материалы, но при условии правильно сконструированного каркаса крыши (стропильной системы), способного выдерживать все приходящиеся нагрузки на крышу в процессе её эксплуатации.

Преимущества и недостатки многощипцовых крыш

Многощипцовая конструкция кровли имеет определенные преимущественные характеристики. К ним относятся:

• оригинальные, неповторимые, изящные формы крыши;
• идеальное сочетание со строениями любых архитектурных форм;
• сбалансированная стропильная система;
• возможность обустройства просторной мансарды и значительного увеличения её полезной площади;
• отсутствие риска застаивания дождевых и талых вод вследствие большого наклона поверхности кровли и наличию разжелобков;
• надёжность, прочность, долговечность конструкции;
• соответствие стоимости многощипцовой кровли эксплуатационным и эстетичным характеристикам.

В перечень недостатков кровли такого вида внесены: уровень сложности проведения монтажа, наличие большого количества ендов, усложняющих процесс обустройства, ухода и обслуживания крыши, а так же большой расход строительных материалов. Устройтво многощипцовой крыши относится к трудоёмким строительным работам, для проведения которых необходимо обращаться за помощью профессиональных специалистов. Монтаж крыши занимает больше времени.

При возведении крыши очень важно внимательно подойти к такому вопросу, как монтаж стропильной системы. Эта конструкция будет образовывать каркас всей кровли. При ее создании следует все внимательно рассчитать и провести все работы качественно

При ее создании следует все внимательно рассчитать и провести все работы качественно

Самый простой вариант – это стропильная система односкатной крыши. Выполнить ее сможет практически любой. Но такой вариант устраивает далеко не всех. Поэтому многие выбирают более сложные конструкции, одной из которых и является многощипцовая крыша. А какая стропильная система используется в этом случае? Как ее правильно рассчитать и смонтировать? Об этом и будет рассказано в статье

При ее создании следует все внимательно рассчитать и провести все работы качественно. Самый простой вариант – это стропильная система односкатной крыши. Выполнить ее сможет практически любой. Но такой вариант устраивает далеко не всех. Поэтому многие выбирают более сложные конструкции, одной из которых и является многощипцовая крыша. А какая стропильная система используется в этом случае? Как ее правильно рассчитать и смонтировать? Об этом и будет рассказано в статье.

Состав стропильного каркаса

Стропильный каркас многощипцовой крыши отличается повышенной сложностью, исходя из этого его строительство лучше доверить опытным мастерам либо хотя бы изучить особенности конструкции по детальным видео-руководствам. Он складывается из отдельных сопряженных скатов, каковые соединятся между собой, образуя внутренние и внешние углы. В состав стропильной системы многощипцовой кровельной конструкции входит:

1. Мауэрлат. Мауэрлатом именуется обычный элемент стропильного каркаса кровли любой сложности, который смягчает давление стропил на несущие стенки, и равномерно распределяет их вес между опорами.
2. Стропильные ноги. Стропила либо стропильные ноги устанавливают попарно на протяжении конькового прогона. Они несут на себе тяжесть кровельного покрытия, и придают скатам уклон и форму.
3. Стойки. Вертикальные опоры, поддерживающие коньковый прогон либо стропила, именуют стойками. Их монтаж делают на лежень либо затяжку.
4. Подкосы. Элементы, каковые подпирают стропильные ноги, именуют подкосами. Они находятся под углом к стропилам, придавая каркасу жесткость.
5. Ендовы. Ендовами именуют специфический элемент стропильного каркаса многощипцовой кровли, который образуется в месте слияния двух смежных скатов. Эти термином именуют внутренний угол, организованный между ними.
6. Ребра. Ребрами считаются наружные углы, образованные поверхностью кровли. Кстати, конёк по сути кроме этого есть ребром стропильного каркаса.

Листы ОSB, монтируемые на разреженную обрешетку, становятся сплошной обрешеткой для последующей укладки мягкой полимер-битумной кровли.

Толщина фанеры может варьироваться от 9 до 20 мм и более миллиметров – все зависит от шага между направляющими разреженной обрешетки. Необходимо понимать, что при выборе более толстого материала, тем самым значительно увеличивается вес крыши в целом.

Фанерные листы настилаются со смещением, «вперевязку», то есть их стыковочные швы на разных линиях не должны совпадать. При монтаже листов необходимо создавать между ними температурный зазор в 3 мм, иначе, при изменениях температур и расширении фанера способна деформироваться, и ее края могут приподняться, а вместе с ними – и кровельный материал.

Нюансы конструкции

Типовые проекты домов с многощипцовой крышей включают в себя скатную систему стропил с уклоном к стенам здания. Это позволяет без усилий обеспечить сток дождя и сход снега. Элементы конструкции, из которых состоит кровельное устройство, следующие:

Скат – это фрагмент кровли без изгибов и поворотов; Щипец (фронтон) – верхний фрагмент наружной стены, границы которого определяются скатами крыши. Есть несущественная разница между фронтоном и щипцом: у щипцов нет карниза внизу; Ендова (разжелобок) – внутренние угловые соединения кровли, которые появляются при стыках скатов. По торцу ендова заканчивается на границе фронтона. Ендова – самая нагружаемая часть кровельной конструкции, как как во внутренних углах постоянно собирается снег и дождевые потоки (смотрите фото выше)

В ходе строительных работ именно ей нужно уделять особое внимание, чтобы в будущем избежать проблем, связанных с появлением протечек. Ребро (конек – горизонтально расположенный стык, который образуется при соединении соседних скатов; Свес обеспечивает соединение фрагмента крыши шириной 300-500 мм. Основная функция свеса – защита здания от дождя и снега, максимально возможный отвод дождевой и талой воды; Водосточная система отводит воду с кровли в дренажную систему; Примыкание – это фрагмент стыка скатов с наружной стеной

Основная функция свеса – защита здания от дождя и снега, максимально возможный отвод дождевой и талой воды; Водосточная система отводит воду с кровли в дренажную систему; Примыкание – это фрагмент стыка скатов с наружной стеной.

Ендовая кровля

Элементы фронтона

1. Конек;
2. Деталь фронтона – ветровая или торцевая рейка;
3. Нижняя ендова;
4. Верхняя ендова;
5. Капельник – планка карниза;
6. Планка для задержания снега;
7. Примыкающая планка;
8. Крышка вентиляционной шахты;
9. Отлив на окно;
10. Фронтонная L-планка для наружных углов кровли;
11. Софит;
12. Вентканал, обшитый профлистом;
13. Окно в мансарде;
14. Пристенный J- канал;
15. Водосток.

Элементы многоскатной кровли

Восьмискатная крыша – фото Угол уклона, под которым возводится многощипцовая крыша стропильная система и укладывается кровельное покрытие, рассчитывается при составлении проекта, и зависит от таких параметров:

1. Климатические условия в регионе;
2. Используемые кровельные и другие материалы;
3. Архитектура дома.

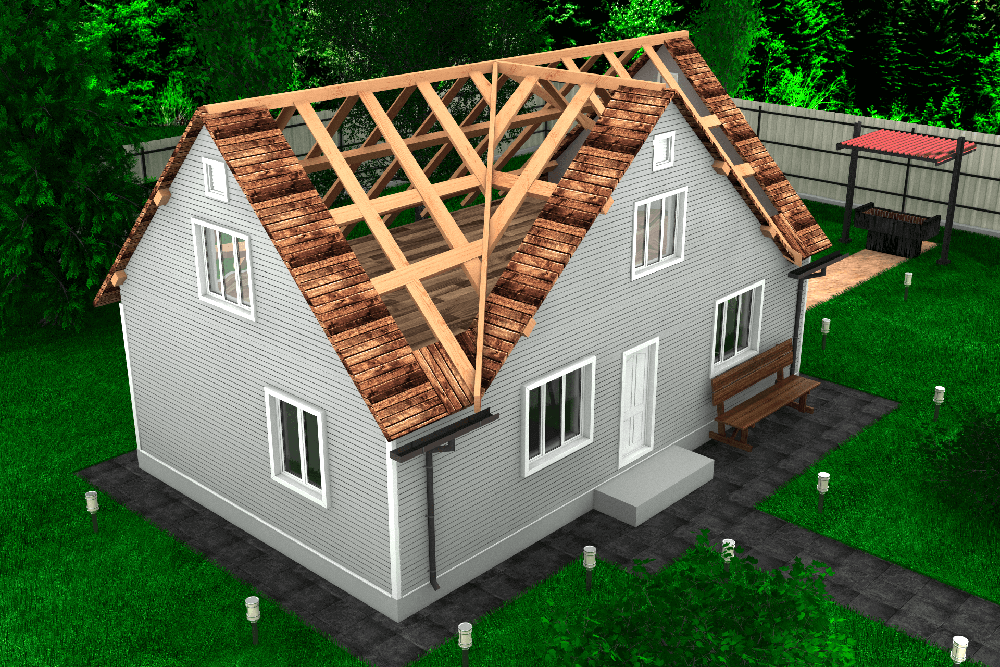

Простейшее решение при строительстве многощипцовой крыши – две двускатных плоскости, примыкающие друг к другу под углом 900 (смотрите фото ниже). Вид сверху отчетливо показывает крестообразную форму крыши. Такая конструкция приветствуется не только в единичном варианте – можно объединять на кровле одного дома сразу несколько таких скатных сооружений. Этот прием призван конструировать оригинальные щипцовые крыши, улучшающие дизайн и архитектуру здания.

4 ската

Конструкция

Простейшая щипцовая крыша — это двускатная крыша, не имеющая фронтонов на торцах.

В такой конструкции щипцом называется верхняя треугольная часть стены.

Если же она отделена карнизом — это будет уже фронтон.

Самый простой пример многощипцовой кровли — соединение двух покрытий двускатного вида под прямым углом.

Сверху такое сооружение представляет собой крестообразную фигуру.

Ендова — это внутренний угол, образованный между двумя скатами.

Зимой в них скапливается наибольшее количество снега, а летом — мусора.

Следует уделять внимание их гидроизоляции, так как протечки чаще всего возникают именно тут.

Ребро покрытия образуется соединениями скатов, в отличие от ендовы оно представляет собой наружный угол, например, конек или соединение двух скатов на четырехскатной крыше.

Как правило, в ней встречаются наслонные стропила либо висячие.

Стропильную систему мы рассмотрим отдельно.

Устройство стропильной системы

Стропильная система многощипцовой крыши так же, как и для крыш другого вида имеет основой мауэрлат. Он укладывается по верху кирпичной или бетонной стены и представляет собой связанную жесткую раму. Мауэрлат крепится к наружным стенам посредством металлических оцинкованных шпилек, установленных в армопояс.

Так как крыши столь сложной геометрической формы представляют собой не простую конструкцию, перед тем как построить многощипцовую крышу нужно сделать её подробный чертеж. Для этого нужно:

• знать все размеры дома;
• выбрать уклон для крыши, в соответствии с климатическими особенностями данного региона;
• определиться с видом применяемых стропильных систем;
• сделать расчет длины стропил и их сечение;
• разметить расположение ендов, ребер, коньков;
• рассчитать, где будут располагаться вертикальные стойки, затяжки, прогоны, упоры, подкосы и прочие элементы стропильных систем, обеспечивающих жесткость всей конструкции;
• сделать чертежи узлов соединения стропил с мауэрлатом и остальным элементами стропильной системы;

Очередность возведения стропильной системы

Частные дома иногда содержат целый комплекс разных по типу крыш, объединенных одной кровлей. И в этом случае нужно определить с чего начинать возведение такой сложной конструкции.

В зависимости от вида и назначения крыши, могут быть мансардные окна, которые требуют дополнительных скатов, тех же ендов и ребер, стропил и обрешетки, но в минимальных размерах.

Многощипцовая крыша над квадратным домом начинается с укладки мауэрлата, который является базой для всей стропильной системы, какой бы сложной она ни была. Потому что усилия от стропил передаются на несущие стены дома именно через мауэрлат. Чтобы эти усилия не смогли раздвинуть стены мауэрлат должен надежно и прочно крепиться к армированному поясу, который возводится на стадии кладки стен. После этого устанавливаются стропильные ноги.

• При больших размерах дома возможна установка продольных или поперечных потолочных балок, которые могут играть роль затяжек.
• Стропильные ноги могут иметь вид обычных стропил или диагональных (накосных), в случае когда используется тип вальмовой или полувальмовой крыши.
• В этом случае  накокосные или диагональные стропила усиливаются установкой нарожников. А сами стропила могут иметь сдвоенный или спаренный вид.
• Крепление стропил к мауэрлату осуществляется путем устройства запилов, применения металлических скоб, пластин, уголков. Выбор крепления зависит от того, какой тип стропил применяется в каждом отдельном случае.
• Стропила в верхней точке крыши соединяются на коньке, который может быть сделан их бруса или образован двумя верхними досками обрешетки.
• По стропилам устраивается пароизоляция, контробрешетка и обрешетка. Вид обрешетки и ее шаг зависит от выбранного кровельного материала.
• Для мягких покрытий устраивается сплошной настил, для профилированного металлопокрытия обрешетка делается  разреженной.
• Для стропильной системы выбирается древесина хвойных пород, имеющая на момент строительства крыши, влажность в пределах 18-20 %.

Конструкция многощипцовой крыши подразумевает устройство в чердачном пространстве мансарды. Поэтому кровлю следует хорошо утеплять и делать недоступной проникновению внешней влаги.

В качестве утеплителя для  крыши следует выбирать утеплитель на основе минерального волокна ( базальта или стекла). Их мягкая структура позволяет утеплить самые сложные и  малодоступные участки кровли, чтобы не возникали мостики холода, которые неизбежно приводят к образованию сильного конденсата. От скопившейся влаги в подкровельном пространстве страдает качество теплоизоляции и начинается процесс гниения деревянных элементов крыши.

Сделать многощипцовую крышу своими руками – дело непростое и если нет опыта строительства таких крыш, то возможно следует обратиться к специалистам.

Порядок установки

Правильный монтаж стропильной системы проводится в определенной последовательности. Тут многое зависит от характеристик и вида крыши. Самый простой вариант – это плоская кровля. В этом случае особых навыков не требуется. Достаточно только уложить балки, создав необходимый наклон, и на них произвести установку обрешетки и кровельных материалов.

Второй по сложности считается двухскатная крыша. Именно о ней и пойдет речь. Зная последовательность в случае двускатной кровли, можно легко сориентироваться в других вариантах.

Последовательность действий при монтаже стропильной системы следующая:

1. Первый делом проводят установку мауэрлата. Эту работу выполняют в обязательном порядке для всех домов, стены которых выполнены не из древесины. В последнем варианте монтаж мауэрлата можно не производить, здесь для этих целей использует верхний венец стены. Если дом построен из пеноблоков или газоблоков, то их прочности будет недостаточно. В этом случае перед монтажом мауэрлата возводят армированный пояс.
2. Следующим шагом в последовательности действий будет установка самих стропил. Первым делом выполняют монтаж крайних ферм. Их крепят временными упорами. Это необходимо для того, чтобы выровнять фермы, только в этом случае дальнейшая установка стропильной системы пройдет «гладко». Если торцовая стена ровная, то к ней крепят доску, которая выступает высоко вверх. По такому ориентиру легко выровнять стропильные пары. Кроме того, сама доска будет служить дополнительным временным упором.
3. Дальнейший правильный монтаж стропильной системы должен проводиться с использованием «ориентиров». В качестве таковых служат три веревки или шпагата. Один натягивается между крайними стропильными парами на уровне конька. Два других у самых оснований стропил. Их необходимо строго выровнять по горизонтали с использованием строительного уровня. Если обнаружены неровности, то их устраняют путем подпиливания основания стропил.
4. Далее установленные крайние фермы надежно закрепляют к мауэрлату. Выполнение может быть жестким или скользящим. Последний вариант применяется, чаще всего, для деревянных конструкций, чтобы снизить влияние усадки стен.
5. Перед монтажом остальных элементов системы желательно провести разметку на мауэрлате. Заранее высчитывает шаг. Далее, на мауэрлате отмечают места установки стропильных ног. Также желательно сделать шаблон выпилов. В этом случае стропила можно легко подогнать к мауэрлату еще внизу. Это заметно ускорит и упростит монтаж.
6. Далее проводят монтаж остальных стропильных ног. При этом в обязательном порядке следует выравнивать каждую ферму по натянутым веревкам. Для того, чтобы во время установки не сбить стропильные ноги, их закрепляют между собой распорками, а также устанавливают подпорки.

В заключение монтажа стропильной системы проводят установку обрешетки. Предварительно следует уложить гидроизоляционный материал. Если этого не выполнить, то деревянные элементы намокнут и быстро выйдут из строя.

Есть некоторые особенности монтажа стропильной системы на дом, построенный из древесины. Во-первых, в этом случае не используется мауэрлат. Во-вторых, сами стропила к верхнему венцу стен крепятся в обязательном порядке скользящим способом. Это необходимо из-за особенностей древесины. Она со временем начинает усыхать. Если стропила закреплены жестким способом, то всю систему обязательно поведет и крыша просто разрушится.

Технология устройства стропильной системы

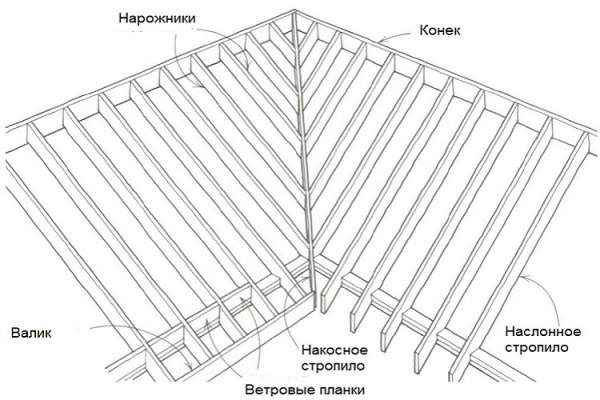

Пример стропильной системы многощипцовой крыши

В частных домах варианты крыш домов могут содержать целый комплекс отличающихся по типу крыш, которые объединены под одной кровельной конструкцией. Естественно, что все, кто не является профессионалом в устройстве кровель, может стоять перед вопросом — как и с чего начать  возведение этой сложной конструкции.

По своему назначению крыши отличаются друг от друга. Они могут иметь разный вид и включать мансардные окна, для устройства которых потребуются не только дополнительные скаты, но также ендовы и стропила, ребра и обрешетка, выполненные в минимальных размерах.

Устройство многощипцовой крыши над квадратным домом начинают с укладки мауэрлата, который является базовым элементом всей стропильной системы. Причем, это не зависит от ее сложности и от того, какие варианты кровли, крыши вы используете для своего дома. Ведь передача  усилий от стропил на несущие стены дома производится исключительно через такой элемент, как мауэрлат.

Чтобы не переживать за то, что стены из-за этих усилий могут со временем раздвинуться, мауэрлат прочно и очень надежно скрепляют с армированным поясом, который возводят во время кладки несущих стен. Только после этого производят установку стропильных ног.

Когда дом имеет большие размеры, то можно произвести установку потолочных балок, которые могут быть продольными или поперечными. Он часто берут на себя функцию затяжек.

Стропильные ноги , как правило, имеют обычный вид. В случае, когда крыша имеет вальмовый или полувальмовый тип, то стропильные ноги могут делать диагональными  (накосными).

При таком положении необходимо усилить накосные или диагональные стропила,  установив нарожники. Проект кровли допускает, что стропила в этом случае могут быть сдвоенного или спаренного вида.

Стропила крепятся к мауэрлату таким образом, что делаются специальные  запиливания, а также применяются металлические скобы, пластины и уголки. Крепление выбирают в зависимости  от того, какой тип стропил будет выбран в том или ином случае.

Соединение стропил производится в верхней точке крыши в районе конька, который делается из бруса или образовывается при помощи двух верхних досок обрешетки.

По стропилам производят устройство пароизоляции, обрешетки и контробрешетки. Какого вида будет обрешетка, и с каким шагом она будет монтироваться, зависит от материала финишного покрытия.

При мягких покрытиях нужно делать сплошной настил. При покрытии из профилированного металла обрешетку необходимо делать разреженной.

Материалом для стропильной системы служит дерево хвойных пород (ель, сосна). Древесина на момент начала работ по устройству крыши может быть влажной в пределах 18-20 %.

Для мансардных помещений необходимы дополнительные скаты, те же ендовы и ребра, а также стропила и обрешетки

Многощипцовые крыши по своему конструктивному устройству часто содержат мансардное помещение, расположенное в чердачном пространстве. По это причине кровля нуждается в хорошем утеплении, а также усиленной защите от проникновения в нее внешней влаги.

В качестве утеплителя можно использовать материал, произведенный на основе минеральных волокон (стекло или базальт). Они имеют мягкую структуру, которая позволяет проникнуть в самые труднодоступные и сложные места кровельной конструкции. План кровли помогает предусмотреть, где  могут возникнуть мостики холода. Они, в свою очередь, неизбежно приводят к образованию нежелательного сильного конденсата. Скапливающаяся в подкровельном пространстве влага влияет на  качество устроенной теплоизоляции. Одновременно  начинаются процессы, приводящие к гниению элементов кровли, сделанных из дерева.

После устройства стропильной системы укладывается гидроизоляционная пленка. Делается это в и виде полос, которые располагаются в направлении, перпендикулярном скату и имеют напуск не меньше 15 сантиметров. Стыки в обязательном порядке проклеиваются при помощи соединительных лент.

Варианты крыш домов с многощипцовыми крышами отличаются своим  многообразием  и сложностью конструкции. Тем, кто не знаком с чертежами и не имеет специальных знаний, может быть трудно справиться с таким непростым и ответственным делом. Поэтому было бы мудро доверить свой архитектурный шедевр опытным специалистам.

Пошаговый процесс возведения многощипцовой крыши

Сборка многощипцовой крыши проводится с соблюдением требований, указанных в проекте. Шаги следующие:

1. Сначала необходимо систематизировать данные о климате в регионе климатические данные – они пригодятся в расчетах и в составлении проектной документации;
2. Разработка проекта и расчет строительных материалов, составление сметы проекта. Этот шаг самостоятельно выполнить довольно сложно, поэтому не скупитесь – отдайте работу в руки профессионалов. Также рекомендуется предварительно составить список строй материалов, их количество и примерные размеры;
3. Первый практический шаг – крепление укладывается мауэрлата по периметру наружных стен дома;
4. Монтаж вертикальных опор и крепление горизонтальных прогонных балок для формирования конька;
5. Сборка опорных балок, определяющих форму перехода и стыковки скатов;
6. Стропильная конструкция укрепляется при помощи подкосов для более равномерного распределения нагрузок;
7. Крепеж деталей проводится металлическими метизами – стальными пластинами, скобами, шпильками с резьбой или анкерами;
8. На стропилах по наружной стороне собирается каркас из реек для крепления кровельного материала.

Элементы конструкции кровли и многощипцовой крыши Конструкция каркаса определяется выбором покрытия кровли. При монтаже мягкой кровли лучше смонтировать сплошной каркас, без промежутков. Если крыша будет накрываться жесткими кровельными материалами (металлочерепица, профлист, профнастил), в каркасе разрешается делать промежутки между рейками или досками.

Существует большое количество видов кровли для разных типов зданий

Многощипцовая крыша – одна из самых популярных и изысканных. Данная конструкция “пришла” в Россию с Запада. Из-за своего красивого внешнего вида она быстро и легко распространилась по нашей стране.

Многощипцовые крыши становятся все популярнее благодаря тому, что они практичны, долговечны, привлекательны внешне.

Но не стоит забывать, что данный тип крыши – это сложная конструкция. Монтаж тоже будет не из легких.

Форма дома при возведении многощипцовой крыши должна быть либо многоугольной, либо квадратной. Возможно также установка на домах, которые имеют сложную планировку, или же на мансардах, нуждающихся в дополнительном освещении.

Достоинства заключаются в следующих пунктах:

Первый и основной заключается в том, что данное устройство очень практичное и долговечное

Имея сбалансированную систему стропил, крыша получает возможность выдерживать большие нагрузки.
Второе немаловажное достоинство заключается в том, что, благодаря данной конструкции, появляется дополнительное пространство в доме, где можно обустроить мансарду, чердак или что-либо на собственное усмотрение.
Завершающий плюс – это, конечно, внешний вид и практичность. Благодаря большому уклону скатов крыши, влияние внешних факторов является совершенно незначительным

Выпадение снега или других осадков не задерживается на поверхности крыши.

Эта конструкция имеет и свои некоторые недостатки:

1. Во-первых, чтобы самостоятельно установить данный вид кровли, необходимо иметь немалый опыт подобной работы. Так как многощипцовая крыша считается очень сложной моделью, даже, казалось бы, малозначительные ошибки могут в корне изменить конечный результат работы.
2. Во вторых, на построение данного вида уходит много денежных средств на материал. Проблема заключается в том, что материал дорогой, а из-за большого количества скатов и изгибов останется много отходов.

Схема строения многощипцовой крыши.

Итак, обозначив плюсы и минусы построения данной крыши, можно сделать выводы, стоит устанавливать устройство или нет. Если стоит, то следующий этап – это проектирование крыши, но перед этим надо обязательно ознакомиться с особенностями многощипцовой крыши. Они заключаются в следующем:

• наличие большого количества скатов, щипцов, ребер, ендовы (ендова – это соединение, образующее внутренний угол между двумя плоскостями кровли);
• необходимо учитывать планировку дома;
• не стоит забывать о вентиляции будущего помещения.

Теперь проекция крыши. Если дом имеет оригинальную и необычную планировку, то свободно можно устанавливать данное устройство. Результат будет красивым и неожиданным, плюс ко всему это позволит увеличить размер помещения под крышей.

Материалы для утепления кровли

Очень важно для теплоизоляции крыши дома из бруса выбрать качественный и надежный материал. Есть ряд параметров, которым должен обязательно соответствовать утеплитель для крыши

Требования к материалам

Основные показатели качественного теплоизолятора:

• экологичность и безопасность для человека.
• низкая теплопроводность (не более 0,04 Вт/м°С);
• небольшой вес, чтобы не создавать дополнительной нагрузки на несущие элементы конструкции;
• хорошо держит свою форму;
• высокая паропроницаемость;
• звукоизолирующие свойства;
• плотность не ниже 15 кг/м3.

Какие утеплители можно использовать для крыши

Виды утеплителя для крыши

Следует сказать, что среди огромного количества современных утеплителей, не так уж и много материалов, соответствующих перечисленным выше критериям.

Для утепления кровли можно применять:

• минеральную вату;
• эковату;
• керамзит;
• пенополистирол;
• пенополиуретан.

Особенности каждого материала

Чтобы определить, какой утеплитель лучше, остановимся на каждом подробнее:

Минеральная вата по праву считается наилучшим материалом для теплоизоляции деревянного дома

При небольшом весе она имеет высокую плотность, что очень важно при утеплении кровельной конструкции. Минвата не горюча и не впитывает влагу, эти показатели особенно ценны при использовании в деревянных постройках. Устойчивость к высоким температурам позволяет ее использовать для утепления крыши бани

Устойчивость к высоким температурам позволяет ее использовать для утепления крыши бани

Материал имеет природное происхождение, его не любят грызуны, в нем не заводятся насекомые.
Эковата. Изготовлена на основе целлюлозы, имеет легкий вес и доступную стоимость. Является хорошим тепло- и звукоизолятором. Но материал обладает повышенной горючестью, для исключения воспламенения в состав добавляют антипирены, препятствующие распространению пламени. Нежелательно использовать в очень влажных помещениях.
Керамзит. Сыпучий утеплитель, состоящий из полых гранул. Благодаря своей пористой структуре имеет высокие теплоизолирующие свойства. Для эффективной теплоотдачи нужен толстый слой материала, что увеличивает нагрузку на несущие конструкции.
Пенополистирол. Представлен в виде плит, которые имеют легкий вес, высокую прочность, обладают хорошими теплоизолирующими способностями. Материал горюч, поэтому при утеплении сруба необходимо выбирать плиты с показателем горючести Г1.
Пенополиуретан. Аналогично предыдущему материалу представляет собой небольшие по весу прочные плиты, которые легко устанавливаются и долго служат. В продаже представлен также распыляемый утеплитель, но его монтаж требует наличия профессионального оборудования.

Устойчивость к высоким температурам позволяет ее использовать для утепления крыши бани. Материал имеет природное происхождение, его не любят грызуны, в нем не заводятся насекомые.
Эковата. Изготовлена на основе целлюлозы, имеет легкий вес и доступную стоимость. Является хорошим тепло- и звукоизолятором. Но материал обладает повышенной горючестью, для исключения воспламенения в состав добавляют антипирены, препятствующие распространению пламени. Нежелательно использовать в очень влажных помещениях.
Керамзит. Сыпучий утеплитель, состоящий из полых гранул. Благодаря своей пористой структуре имеет высокие теплоизолирующие свойства. Для эффективной теплоотдачи нужен толстый слой материала, что увеличивает нагрузку на несущие конструкции.
Пенополистирол. Представлен в виде плит, которые имеют легкий вес, высокую прочность, обладают хорошими теплоизолирующими способностями. Материал горюч, поэтому при утеплении сруба необходимо выбирать плиты с показателем горючести Г1.
Пенополиуретан. Аналогично предыдущему материалу представляет собой небольшие по весу прочные плиты, которые легко устанавливаются и долго служат. В продаже представлен также распыляемый утеплитель, но его монтаж требует наличия профессионального оборудования.

От: admin

Эта тема закрыта для публикации ответов.

Вариант обвязки карниза с элементами водосточной системы

Как правильно установить систему водостока с крыши?

Эффективное отведение воды с площади кровли в систему ливневой канализации способствует повышению долговечности конструкций здания, поддержанию порядка на территории двора. Пошаговая инструкция по установке водосточной системы на крыше представлена в специальной статье нашего портала. А еще одна публикация подробно расскажет о создании системы ливневой канализации в целом.

В том случае, когда в качестве кровельного материала будет использована битумная гибкая черепица, то сверху разреженной обрешетки необходимо настелить сплошную — влагостойкие листы фанеры или OSB. В этом случае сверху накостного стропила ендовы закрепляется одна или две доски, которые стыкуются заподлицо с фанерой. Другим вариантом может быть стыковка фанерных листов непосредственно по линии ендовы.
