Применение оптико-микроволнового датчика
Оптико-микроволновые датчики движения широко применяются в различных областях, где требуется надежное и точное обнаружение движущихся объектов. Вот несколько примеров их применения:
1. Системы безопасности:
Оптико-микроволновые датчики широко используются в системах безопасности для обнаружения движущихся объектов, таких как люди или транспортные средства. Они могут быть установлены на входах зданий, охраняемых территориях и парковках, и автоматически сигнализировать в случае обнаружения нежелательного движения или нарушения правил.
2. Автоматическое освещение:
Оптико-микроволновые датчики также эффективно применяются в системах автоматического освещения. Они могут обнаруживать движущиеся объекты в помещении и включать или выключать свет в зависимости от наличия людей в помещении. Это помогает снизить энергопотребление, так как свет не будет включен, когда в помещении нет людей.
3. Системы автоматического управления:
Оптико-микроволновые датчики также могут использоваться в системах автоматического управления, таких как системы автоматического управления климатом или системы управления энергопотреблением. Они могут обнаруживать наличие людей или движущихся объектов в комнате и соответствующим образом регулировать параметры, например, температуру или освещенность, для достижения оптимального комфорта и эффективности использования ресурсов.
Оптико-микроволновые датчики движения предлагают высокую надежность, точность и чувствительность при обнаружении движущихся объектов. Благодаря их универсальному применению, они позволяют создавать и поддерживать современные технологические решения для обеспечения безопасности и энергоэффективности. Это делает их незаменимыми компонентами в различных областях, где требуется автоматическое обнаружение и управление движущимися объектами.
Как работает
Любой датчик движения, включая микроволновой, используется для контроля системы освещения (сама система может быть различной) посредством специального сигнала, который преобразуется в сенсорной части прибора и уже в измененном виде подается на подключенный прибор (светильник, сигнализация и т.д.).

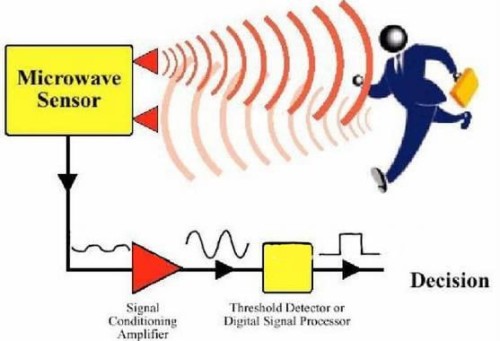

Принцип работы СВЧ-датчика движения
СВЧ-датчик, реагирующий на движение, работает по следующей схеме:
- прибор излучает электромагнитные высокочастотные волны. Частота испускаемых датчиком волн может разниться, в зависимости от модели и производителя. Зачастую данный параметр составляет около 5,8ГГц;
- волны, попадая в контролируемую зону, начинают отражаться от находящихся в ней объектов;
- отраженные волны фиксируются сенсором устройства. При обнаружении изменения возвращенного сигнала (при наличии даже незначительных изменений), микропроцессор прибора активирует запрограммированную функцию. В нашей ситуации — включение освещения.
Принцип функционирования СВЧ-датчика, реагирующего на движения, базируется на принципе Доплера, что делает его очень схожим с ультразвуковыми моделями. Сенсор устройства занимается анализом отправленного и принятого сигнала на предмет наличия различий. При обнаружении несоответствий, датчик начинает активно работать, замыкая цепь. А при соответствии отосланных и принятых импульсов, он остается функционировать в пассивном режиме.
После активации при фиксации прибором отсутствия изменений возвращенного сигнала, происходит размыкание цепи, отключение освещения и переход датчика в спящий режим.
Сам прибор функционирует в диапазоне сверхвысоких частот. Длина испускаемой им волны может колебаться в диапазоне от 1 мм до 1 м.
ПРИНЦИП РАБОТЫ ДАТЧИКА ДВИЖЕНИЯ
Вне зависимости от области применения (охранная сигнализации, для включения света в системах умного дома или автономно) принцип действия датчика движения одинаков.
Алгоритм его работы в общем случае выглядит следующим образом:
- сенсор датчика обнаруживает движение;
- преобразует его в электрический импульс или их последовательность;
- после обработки информации электронной схемой формируется сигнал, управляющий, подключенным оборудованием.
В зависимости от способа обнаружения движения различают устройства: инфракрасные, радиоволновые, ультразвуковые.
Выходной сигнал может формироваться контактами реле, их еще называют “сухими”, или электронным ключом (как правило, это открытый коллектор).
Для того чтобы понять как работает датчик движения, в первую очередь рассматривают основные принципы обнаружения перемещений контролируемых объетов.
В качестве объекта может выступать не только человек, но и различные предметы (продукция на конвейере, транспортные средва и пр.). В зависимости от назначения применяются устройства различной чувствительности и дальности действия.
Если говорить про системы охранной сигнализации, то в качестве одной из характеристик датчиков, предназначенных для обнаружения движения, используется понятие зоны обнаружения. Это часть пространства, в которой датчик реагирует на заданные воздействия.
Зона обнаружения может быть:
- объемной;
- поверхностной (штора);
- линейной (луч).
Конфигурация зоны обнаружения определяется как принципом действия, так и конструктивным исполнением (устройством). Кстати, в охранной сигнализации корректным является использование термина извещатель, а не датчик. Но это к слову.
Стоимость датчиков движения
Стоимость на СВЧ датчики зависит от производителя и дополнительных возможностей, дизайна прибора. Чем больше параметров может изменять пользователь, меньше воздействия он оказывает на человека и животных, тем выше будет его цена. По сравнению с аналогами микроволновых изделий такие приборы считаются самыми дорогостоящими. В среднем их цена варьируется от 450 рублей до 2500 рублей.
Микроволновый датчик движения удобная, современная система защиты и дополнительного комфорта людей за счет экономии электричества и ресурсов работы других приборов. Подобные устройства применяются повсеместно для установки светового освещения, видеонаблюдения, проветривания, фотофиксации и прочих нужд. Такой датчик сложно установить самостоятельно, но в руках специалиста он будет настроен и смонтирован правильно, что избавит от лишних расходов и позволит сразу пользоваться его функциями в полном объеме.
Устройство и принцип работы

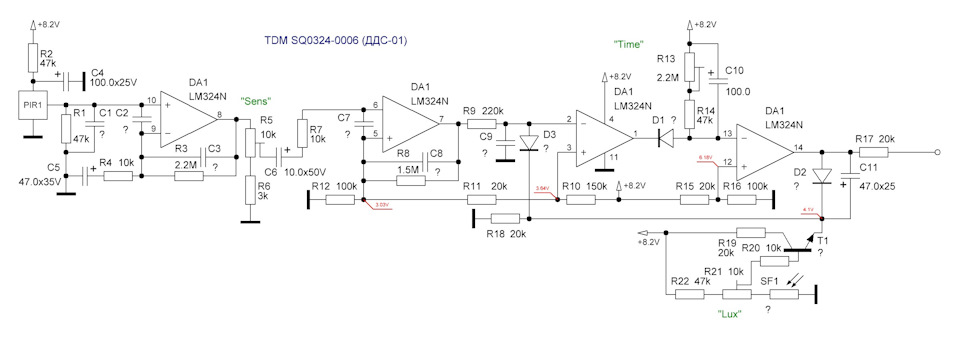

Устройство ИК датчика:
Принцип работы датчика движения:
Принцип работы и само устройство ДД достаточно просты:
В прибор установлен датчик, замечающий излучение тепла людей, после чего, срабатывает система, например, осветительных устройств.
На подконтрольной территории ДД, при возникновении движения, которое спровоцировал человек, осуществляется замыкание силовой цепочки.
Осуществление контрольных функций без перерыва, в установленном месте, за инфракрасным излучением – главный принцип срабатывания ДД.
В месте наблюдения, тепловое поле изменяется, при появлении достаточного по весу, объекта в движении.
В контролируемой зоне, ДД может подать сигнал, если телодвижения человека не существенные, например, он просто размахивает рукой
Это возникает из-за чередования зон общего инфракрасного поля в шахматной последовательности.
Для срабатывания датчиков важно, чтобы объект двигался.
С помощью ДД можно производить управление электронными аппаратами – освещением, работой кондиционеров, мероприятий охраны.. Во всех ДД возможно поменять настройки:
Во всех ДД возможно поменять настройки:
- Промежуток времени отключения. Можно задавать любое время с момента обнаружения движения.
- Предел освещенности. Это нужно для того, чтобы контролировать работу аппарата в разный период суток.
- Порог чувствительности. Чем больше чувствительность, тем быстрее прибор среагирует.
Основные параметры выбора
За основу при выборе микроволнового датчика специалисты рекомендуют принимать целевое назначение устройства, место его установки (уровень защиты от проникновения влаги, пыли внутрь корпуса). Одним из ключевых отличий подобной техники является точность срабатывания и высокая чувствительность. Мебель, стены, межкомнатные перегородки не влияют на эффективность прибора.
Зона срабатывания и угол обзора
После определения места установки датчика рекомендуется выполнение замеров для вычисления угла обзора и зоны срабатывания, передвижения в которой должны быть зафиксированы. Радиус действия может составлять 4–50 м. Соответственно, для квартир выбирают модели с минимальным показателем, для придомовых территорий — более мощные устройства.
Измерения стоит сделать в нескольких направлениях. Для удобства можно нарисовать соответствующую схему. Полученные данные перед покупкой необходимо сравнить с диаграммой направленности, которая есть в паспорте микроволнового датчика. Зона уверенного контроля территории обозначена белым пунктиром.
Способ установки
В зависимости от места установки оборудования различают настенные и потолочные модели датчиков движения. Первый вариант монтируется на вертикальных поверхностях
Он пользуется наибольшей популярностью из-за простоты обслуживания, но при этом важно принимать во внимание, что угол обзора в таком случае может составлять только 90–240°. Потолочные не имеют таких недостатков, но у пользователей могут возникнуть сложности при настройке, чистке на высоте
Коммутируемая мощность
При выборе датчика обязательным критерием становится максимально допустимая нагрузка, которая создаётся подключаемым оборудованием. Рекомендуется предусматривать 10–15-процентный запас, чтобы исключить вероятность работы устройства с перегрузками. Таким образом удаётся существенно увеличить срок службы и уровень надёжности работы системы. Чтобы определиться с мощностью датчика, достаточно подсчитать суммарную нагрузку от подключаемых осветительных приборов, бытовой техники.
Производитель
Признанными лидерами в данном направлении стали такие авторитетные марки как Osram, Schneider Electric, но стоит обратить внимание и на менее известные бренды. Они готовы предложить стабильно высокое качество продукции по более доступной цене
- PROxima. Представленные устройства выпускаются в КНР с широким диапазоном характеристик (можно выбрать модель с углом обзора до 360°, светочувствительностью от 3–2000 Лк) с различным способом установки.
- Horoz Polo. Турецкая компания выпускает широкий ассортимент датчиков, электротоваров для систем освещения, соответствующих международным стандартам качества.
- Elektrostandard. Датчики российского производства отличаются высокой надёжностью, удобством регулировки рабочих параметров, качеством сборки, сравнительно невысокой стоимостью.
Кроме того, при выборе марки изготовителя техники стоит обратить внимание на отзывы опытных пользователей, ремонтопригодность оборудования, доступность комплектующих оригинального производства или их аналогов

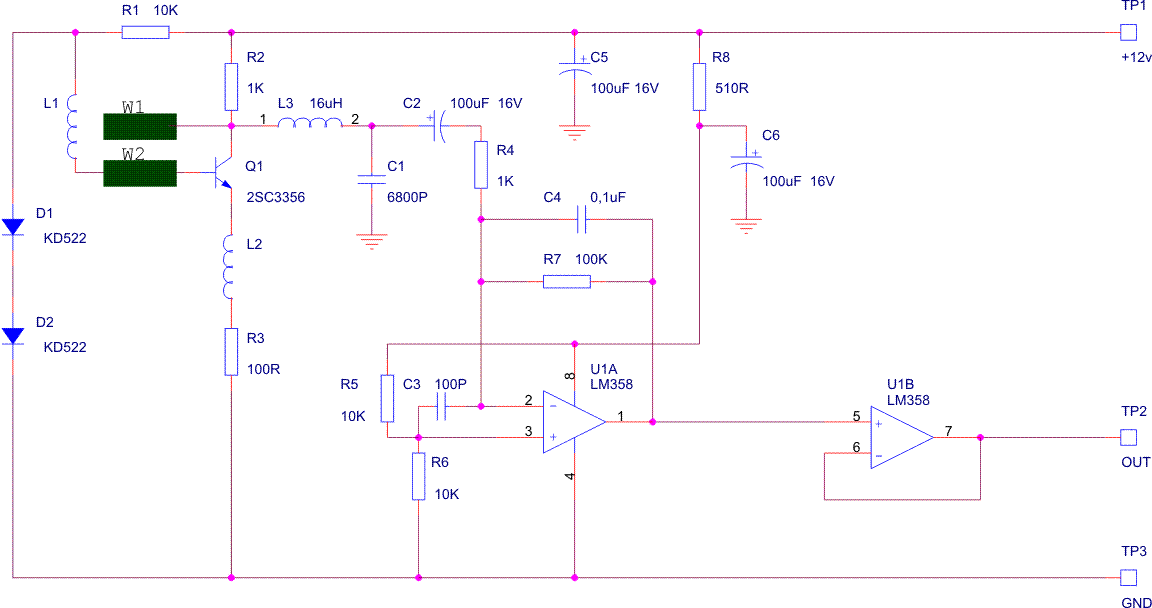

Пошаговая инструкция по созданию своими руками
Подключение датчика с выключателем Для того чтобы источником освещения можно было управлять как через автомат так и вручную к схеме добавляется выключатель.
При подключении датчика на садовом участке, лучше расположить его дальше от кустов, деревьев и других объектов, создающих помехи.
Настройка датчиков движения для освещения
Вариантов размещения датчика движения очень много, он наиболее эффективен будет в углу помещения. При включении, оно срабатывает, подтягивается через контакты и обеспечивает собственное питание после включения датчика.
Таким образом, сам геркон устанавливается на дверной проем, а магнит вешается на дверь. Определить зону срабатывания. Какие датчики бывают? Датчик движения ДД 009 Специализированная селективная схема подключения Part 3
Процесс обнаружения движения
Оптико-микроволновый датчик движения работает на основе принципа обнаружения изменений в электромагнитном излучении, вызванных движением объектов внутри его зоны действия. Датчик состоит из оптического микроволнового модуля (ОММ) и одного или нескольких датчиков движения.
ОММ генерирует оптическое излучение, которое затем отражается от окружающих объектов и возвращается обратно в датчик. При наличии движущихся объектов происходит изменение характеристик отраженного излучения.
Датчик движения анализирует изменения в форме, факторе заполнения и амплитуде отраженного излучения и определяет наличие движения. Он также может определить скорость, направление и дистанцию движущегося объекта.
Процесс обнаружения движения основан на сравнении текущих характеристик отраженного излучения с базовыми значениями. Если разница между текущими и базовыми значениями превышает установленный порог, датчик активирует сигнал тревоги или другое установленное действие.
| Преимущества оптико-микроволновых датчиков движения: | Особенности работы оптико-микроволновых датчиков движения: |
|---|---|
| 1. Высокая надежность обнаружения движения. | 1. Работают на больших расстояниях. |
| 2. Используются как внутри помещений, так и на открытом воздухе. | 2. Могут обнаруживать движение даже сквозь стекло и стены. |
| 3. Не требуют прямой видимости и освещения. | 3. Восприимчивы к дождю, снегу и другим погодным условиям. |
| 4. Малое энергопотребление. | 4. Возможность настройки чувствительности и других параметров. |
Благодаря высокой надежности и универсальности оптико-микроволновые датчики движения широко применяются в системах безопасности, освещении, управлении зданиями и других областях, где требуется надежное обнаружение движения и контроль окружающей среды.
Лучшие датчики движения для систем освещения
Подобные модели применяют для автоматизации включения ламп и светильников. Их установка позволяет снизить затраты электроэнергии и повышает комфорт при использовании осветительных приборов.
TDM ДДМ-02
4.9
★★★★★оценка редакции
95% покупателей рекомендуют этот товар
Корпус модели изготовлен из прочного негорючего пластика, что гарантирует надежность и безопасность использования. Предусмотрена возможность регулирования времени отключения в диапазоне от 10 секунд до 12 минут. Порог срабатывания также поддается настройке.
Мощность передатчика составляет около 10 мВт, угол обзора — до 180°. Устройство соответствует классу защиты IP44, то есть не боится незначительного воздействия влаги и пыли.
Рабочая температура -20..+40 °С позволяет использовать датчик не только внутри, но и снаружи помещения. Устанавливается прибор в любом удобном месте: под потолком, перед входной дверью или в плафоне светильника.
Достоинства:
- гибкая настройка;
- удобный монтаж;
- низкое потребление энергии;
- широкий угол обзора;
- подходит для наружного монтажа;
- долгий срок службы.
Недостатки:
высокая цена.
TDM ДДМ-02 обладает минимальной коммутирующей нагрузкой. Датчик рекомендован для работы с маломощными лампами и светильниками.
Feron SEN30
4.8
★★★★★оценка редакции
93% покупателей рекомендуют этот товар
Модель отличается высокой скоростью обнаружения (0,6-1,5 м/с). Это гарантирует своевременное срабатывание датчика при движении в контролируемой области. Встраиваемая конструкция и длинный кабель позволяют установить датчик не только на ровной поверхности, но и вообще в любом удобном месте.
Дальность действия сенсора составляет от 5 до 8 метров, габариты — 79х35х19 мм. Устройство не занимает много места и легко подключается к сети. Рабочая температура -10..+40 °С способствует стабильному использованию прибора в неотапливаемых помещениях.
Достоинства:
- быстрый монтаж;
- малые габариты;
- устойчивость к низкой температуре;
- удобное подключение.
Недостатки:
высокое энергопотребление.
Feron SEN30 реагирует на движения руки. Надежное решение для установки в жилом помещении или хозпостройке.
LLT ДД-018-W
4.8
★★★★★оценка редакции
90% покупателей рекомендуют этот товар
Особенностью модели является гибкость настройки. Пользователь имеет возможность отрегулировать чувствительность сенсора, установить необходимый режим работы в зависимости от времени суток. Изменению также поддается время нахождения светильника во включенном состоянии после срабатывания датчика.
Максимальная дальность действия устройства составляет 12 метров, мощность нагрузки — до 1200 Вт. Угол наклона изменяется благодаря наличию специального шарнира. Прибор может функционировать в течение 10000 часов, то есть непрерывно сможет работать на протяжении более одного года.
Достоинства:
- гибкая настройка;
- долговечность;
- максимальная термостойкость;
- низкая цена.
Недостатки:
крупные габариты.
LLT ДД-018-W способен работать при температуре от -40 до +50 °С. Универсальное решение для установки как в помещении, так и на улице.
Camelion LX-28A
4.7
★★★★★оценка редакции
87% покупателей рекомендуют этот товар
Смена режимов работы электронного сенсора осуществляется автоматически. Угол обзора 360° обеспечивает четкое срабатывание датчика вне зависимости от местоположения человека в помещении. Устройство может быть зафиксировано на потолке или стене с помощью трех саморезов.
Максимальная мощность нагрузки составляет 1200 Вт, рекомендуемая высота установки — 2,5 м. Прибор мгновенно реагирует на движение в радиусе до 6 метров. Модель способна самостоятельно определять наступление темного времени суток, имеет индикатор питания для удобства обслуживания.
Достоинства:
- компактные размеры;
- удобный монтаж;
- широкий угол обзора;
- низкое энергопотребление;
- индикация рабочего состояния.
Недостатки:
неустойчивость к скачкам напряжения.
Camelion LX-28A будет полезен для работы совместно с мощными осветительными приборами. Экономичное решение для установки в помещениях небольшой площади.
Как установить датчики движения для включения света своими руками
Небольшая мощность датчиков позволяет монтировать их самостоятельно, при известной технике безопасности –отключение электросети, наличие контрольных инструментов (индикаторов). К каждому прибору прилагается схема датчика движения для освещенияи инструкция с описанными этапами подключения. Следуя им, установить и настроить прибор – легко. Итак:
- Если приобретен датчик со встроенной батареей, то монтаж заключается в правильном выборе места для крепления и собственно, само фиксирование на крепеж к стене или потолку. С приборами, работающими от сети в 220В – работа скрупулезнее.
- Следует внимательно осмотреть корпус детектора. Литеры L и N означают рабочую и нулевую фазу, соответственно. Соединение со светильником подводится к разъему рабочей фазы – провод зачищается и фиксируется на . Даже если произойдет путаница, порчи прибора не будет, он лишь не заработает.
- До того как установить датчик движения для включения света, нужно подать напряжение. Если индикатор не загорается, то имеет смысл подождать до 1 минуты – некоторым моделям требуется время на «раскачку». Если все устраивает, датчик крепят к поверхности соответствующим крепежом.

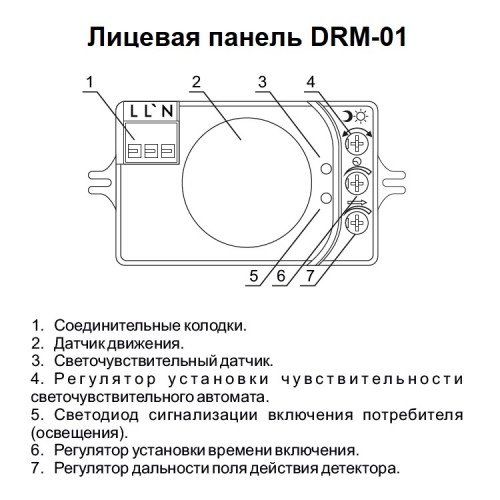

Настройка прибора
Обычно корпус датчика движения имеет ручку настройки с определенной шкалой или несколькими переключателями – от 2 до 4 шт. Они имеют собственные буквенные обозначения и направление вращения. Например:
- LUX.
Порог освещенности. Означает количество дневного или электрического света, при котором детектор не работает. Для проверки, его устанавливают на максимум, в дальнейшем по потребностям. - TIME.
Период срабатывания и задержка светового сигнала. По истечении заданного времени, датчик отключается. Если движение продолжилось, прибор вновь включает освещение. Первичная настройка на минимум. - SENS
и MIC
. Сенсоры и микрофон – соответственно. Настройки находятся на инфракрасных, ультразвуковых и комбинированных моделях. Первый параметр настраивается на максимальное значение, второй – на минимальное.
Мнение эксперта
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО “АСП Северо-Запад”
Спросить у специалиста
“Если требуется сделать датчик неприметным, важно заранее выбрать для него место. В случае неправильного положения, прикрывать или маскировать его чем-либо – не рекомендовано
Это снижает чувствительность прибора”
Таблица с картинками к монтажу:
| Изображение | Этап монтажа |
|---|---|
| Выбор места монтажа | |
| Осмотр прилагаемой схемы | |
| Зачищаем провода и присоединяем к домашнему освещению | |
| Настройка датчика клавишами | |
| Крепление |
Полезные рекомендации до того как подключить датчик движения для освещения
Для долговечной и, главное, качественной работы, важно соблюсти несколько моментов до подключения датчиков движения для освещенияи после:
- Пластиковые корпуса приборов – хрупки. Особенной чувствительностью обладает полимерная линза – важный элемент оптики детектора. До монтажа и после с хрупкой системой требуется обращаться бережно.
- Наружные датчик движения для включения света нередко лопаются на морозе или деформируются от попадания прямых солнечных лучей. Лучше избегать таких мест установки. Равно как и излишней влажности. Если защищенных мест нет, над приборами устанавливают козырьки.
- Внутренние датчики не располагают рядом с или бытовой техникой с технологией УВЧ, инфракрасным излучением и другими функциями, могущими создавать помехи. Максимальная близость описана в инструкции.
- Нельзя располагать датчики с лампами накаливания. Эффект будет постоянным, так как нить остывает не сразу, а прибор, рассчитанный на изменение температуры, будет исправно посылать сигнал для активации электричества. «Светомузыка» обеспечена.
Первичная настройка домашнего датчика движения для включения света – не дает гарантии полной безопасности.
Потребуется адаптировать систему полностью под собственный образ жизни – присутствие постороннего человека, а не животных или трепет листьев по ветру. Если полной уверенности в своих силах нет, лучше воспользоваться услугами профессионалов. Они обеспечат надежный результат.
Подключение нескольких приборов в цепь
Если нужно осветить длинный коридор (помещение с нестандартной планировкой) или при малом охвате территории одним датчиком, к схеме подключается еще один детектор движения.
Осторожно! Подключаться второй и последующие устройства должны параллельно к одной фазе. В случае соединения приборов к разным фазам произойдет короткое замыкание
Инструкция по присоединению дополнительных датчиков:
- Обесточить цепь;
- Объединить L-кабеля датчиков движения и электрощитка;
- Подсоединить красные кабеля электроприборов и коричневый кабель от лампы;
- Объединить все нулевые кабеля (от лампы, датчиков и щитка);
- Подключить к электросети, проверить работоспособность.
Схема подключения нескольких датчиков
Совет! Для подключения бытовых устройств к осветительным приборам (прожекторам) с высокой мощностью лучше использовать подключение через контактор (с катушкой на 220В). Фаза подключается к контактору от датчика и щитка, а нагрузка датчика — к контактору. Эта схема позволит выдержать мощность прожектора.
МИКРОВОЛНОВЫЕ (СВЧ) ДАТЧИКИ ДВИЖЕНИЯ
ПРИНЦИП ДЕЙСТВИЯ МИКРОВОЛНОВОГО ДАТЧИКА ДВИЖЕНИЯ
Микроволновый датчик движения излучает высокочастотные электромагнитные волны (частота волн может быть различной в зависимости от производителя, обычно она составляет 5,8ГГц), которые отражаясь от окружающих объектов регистрируются сенсором и в случае обнаружения малейших изменений отраженных электромагнитных волн, микропроцессор устройства приводит в действие заложенную в него функцию.
КАК РАБОТАЕТ МИКРОВОЛНОВОЙ ДАТЧИК ДВИЖЕНИЯ?
Работа ультразвукового датчика движения во многом схожа с описанным выше ультразвуковым датчиком движения и основана на взаимодействии микроволновых волн с материалом и использовании эффекта Доплера — изменение частоты волны, отраженной от движущихся объектов. Само название «микроволновый» говорит о том, что он работает в диапазоне сверхвысоких частот, его длина волны в приблизительном диапазоне от одного миллиметра до одного метра.
Когда в зоне обнаружение микроволнового датчика движения появляется перемещающийся токопроводящий объект, это регистрируется им и сразу поступает сигнал на выполнение встроенной в него функции.
ОСНОВНЫЕ НЕДОСТАТКИ УЛЬТРАЗВУКОВЫХ ДАТЧИКОВ ДВИЖЕНИЯ:
— Имеет более высокую стоимость относительно датчиков других типов с аналогичными показателями
— Возможность ложных срабатываний, из-за движений вне необходимой зоны наблюдения, за окном и т.п.
— СВЧ излучение небезопасно для здоровья человека, необходимо выбирать микроволновые датчики движения с малой мощностью излучения. Согласно заключениям организаций, изучающих влияния СВЧ излучения на организм человека (Всемирная Организация Здравоохранения, Международная Комиссия по Защите от Неионизирующего Излучения и некоторых других), безопасным для человека является непрерывное излучение с плотностью мощности до 1 мВт/см2.
ПРЕИМУЩЕСТВА МИКРОВОЛНОВЫХ ДАТЧИКОВ ДВИЖЕНИЯ:
— Датчик способен обнаруживать объекты за разнообразными диэлектрическими или слабо проводящими ток препятствиями: тонкими стенами, дверьми, стеклами и т.п.
— Работоспособность датчика не зависит от температуры окружающей среды или объектов
— Микроволновый датчик движения способен реагировать на самые незначительные движения объекта
— Датчик обладает более компактными размерами
— Может иметь несколько независимых зон обнаружения
Заключение
Из всего вышесказанного можно увидеть, что датчик микроволнового типа обладает массой достоинств, но и вместе с тем и заметными недостатками (шутить со здоровьем не следует). Поэтому такие модели чаще всего применяются для автоматизации системы уличного освещения. Только в такой ситуации вы исключите негативный эффект от микроволнового излучения, а также обеспечите себя качественной системой автоматического освещения.
Датчик движения
— это устройство для получения информации о состоянии контролируемой им системы, преобразующее данные об изменении характеристик исследуемой области в сигнал, удобный для дальнейшего использования.
Если говорить бытовым языком, датчик движения определяет наличие перемещений в видимой ему зоне и в случае обнаружения, выполняет заложенную в нем функцию, чаще всего подает напряжение на один из своих контактов или же наоборот — размыкает выходные контакты.
В повседневной жизни датчики движения чаще всего используются в:
1. Охранных системах, сигнализациях, системах контроле доступа (в том числе автомобильных)
2. Управлении освещением
3. Системах умного дома, для управления различными устройствами вентиляции, кондиционирования, автоматического открывания дверей и т.п.Под понятием «датчик движения» или «датчик присутствия», часто скрываются устройства совершенно разного принципа действия, выполняющие единую задачу, только различными способами.
В настоящее время наибольшее распространение получили следующие виды датчиков движения:
1.Инфракрасные датчики движения (ИК)
2. Ультразвуковые датчики движения (УЗ)
3. Микроволновые датчики движения (СВЧ)
4. Комбинированные датчики движения
Каждый из этих типов датчиков движения имеет свои сильные и слабые стороны и используется в различных ситуациях и условиях. Основные характеристики свойственные всем датчикам движения такие как: способы установки, подключения, форм-фатор и другие, мы описывали в статье:
RozetkaOnline.ru | |
Датчики движения для дома | Советы по выбору Полезная информация о различных характеристиках датчиков движения, которые нужно учитывать при выборе и приобретении. Раздел:Статьи |
А теперь давайте рассмотрим подробнее каждый из типов датчиков движения, принцип их действия, особенности эксплуатации, варианты использования и области применения.
Принцип Действия Инфракрасного датчика движения
Принцип работы инфракрасных датчиков движения заключается в обнаружении изменений инфракрасного (теплового) излучения окружающих объектов.
Каждый объект имеющий температуру испускает инфракрасное излучение, которое через систему линз или специальных вогнутых сегментированных зеркал, попадает на расположенный внутри датчика движения чувствительный сенсор, регистрирующий это.
Как работает инфракрасный датчик движения?
Когда объект движется, его ИК излучение поочередно фокусируется различными линзами системы на сенсоре (количество линз обычно варьируется от двадцати до шестидесяти штук), это и является сигналом к выполнению заложенной в датчике функции. Чем больше линз в системе датчика движения – тем выше его чувствительность. Так же, чем больше площадь поверхности системы линз – тем шире зона охвата у датчика движения.
Основные недостатки инфракрасных датчиков движения:
— Возможность ложных срабатываний. Из-за того, что датчик реагирует на любые ИК (тепловые) излучения, могут случаться ложные срабатывания даже на теплый воздух, поступающий из кондиционера, радиаторов отопления и т.п.
— Снижена точность работы на улице. Из-за воздействия окружающих факторов, таких как прямой солнечный свет, осадки и т.п.
— Относительно небольшой диапазон рабочих температур
— Не обнаруживает объекты облаченные/покрытые не пропускающими ИК — излучение материалами
Плюсы инфракрасных датчиков движения:
— Возможность довольно точной регулировки дальности и угла обнаружения движущихся объектов
— Удобен в использовании вне помещений т.к. реагирует лишь на объекты имеющие собственную температуру.
— При работе абсолютно безопасны для здоровья человека или домашних питомцев, т.к. работает как «приемник», ничего не излучая
Подробное описание установки и подключения инфракрасного датчика движения описано в нашей статье :
RozetkaOnline.ru
Подключение датчика движения | Фото-инструкция Подробная пошаговая фото-инструкция — Подключение датчика движения Раздел:Инструкции |
