ВИДЕОКАМЕРЫ С МИКРОФОНОМ
По большому счету, встроить микрофон можно в любую камеру видеонаблюдения:
- аналоговую;
- или сетевую (IP).
Первый способ нецелесообразен, так как для передачи аудио сигнала все равно потребуется прокладка дополнительной линии связи. Конечно, можно найти решение для использования общей линии связи, но, как правило, это нецелесообразно.
Поэтому многих интересуют модели IP камер , в которых уже есть встроенный микрофон. Этот тип оборудования представлен достаточно широко, поэтому проблем с выбором нужного устройства, как правило, не возникает. Как уже было сказано, высокое качество звука он обеспечит не всегда, зато не придется разбираться с подключением — все пойдет в одном потоке.
IP камера со встроенным микрофоном позволяет сэкономить на расходных материалах (не приходится докупать те же провода, которые потребуется, и довольно много, если помещение большое). Встроенные изделия менее подвержены внешним фактором, так как размещены внутри корпуса IP камеры.
Дальность их действия определяется чувствительность, но, как правило, не превышает 5-10 метров, поэтому в больших помещениях, а тем более на улице, встроенный тип практически бесполезен.
ПОДКЛЮЧЕНИЕ МИКРОФОНА К ОБОРУДОВАНИЮ ВИДЕОНАБЛЮДЕНИЯ
Возможность подключения внешнего микрофона имеется во многих моделях видеорегистраторов и плат видеоввода. Вопрос в том, что количество аудио каналов не всегда соответствует числу видеовходов. Достаточно часто оно оказывается меньше.
Поэтому стоит заранее продумать тактику использования опции записи звука, а также изучить вопрос его синхронизации в видеорядом.
Микрофоны, устанавливаемые отдельно от видеокамер имеют, как правило, три вывода:
- красный — питание (12 В);
- черный или синий — «общий»;
- желтый — аудио.
В качестве питания можно использовать напряжения, подаваемое на камеру видеонаблюдения, соединив, соответственно красный и черный выводы с “плюсом” и “минусом” блока питания видеокамеры. Для передачи звука, в случае аналоговой системы видеонаблюдения используем экранированный провод, к оплетке которого подключаем опять же черный вывод микрофона, а к центральному проводнику — желтый.
К видеорегистратору или плате видеоввода подключается другой конец экранированного провода через разъем RCA.
В случае систем IP видеонаблюдения можно использовать видеокамеры с аналоговым входом. К нему микрофон подключается по описанной выше схеме. Дальнейшая передача и обработка звука осуществляется по витой паре, которой камера соединяется с видеорегистратором, коммутатором или сервером.
Внимательно изучите описание приобретаемого оборудования, чтобы убедиться что данная опция им поддерживается.
Назначение кнопок
1. Питание: нажмите и удерживайте, чтобы включить/выключить микрофон
Короткое нажатие кнопки питания: переключение режима ввода BluetoothSelfieMP3FMAudio.
23. ПРЕДЫДУЩИЙ СЛЕДУЮЩИЙ: нажмите для переключения дорожек в режиме MP3 (с флэш-картой, вставленной Micro SD)
В режиме селфи кнопка вверх (PREV) активирует эту функцию на смартфонах iOS.
В режиме селфи кнопка внизу (ДАЛЕЕ) активирует функцию на смартфонах Android.
4. Нажатие кнопки PLAY: воспроизведение/пауза (в режиме MP3 и в режиме Bluetooth)
В режиме FM нажмите и удерживайте кнопку PLAY для автоматического поиска радиостанций.
5. Увеличьте или уменьшите уровень громкости (удерживая кнопку VOL +/VOL-).
Важные характеристики
Выбирая микрофон для камеры видеонаблюдения, обращают внимание на технические возможности устройств:
Акустическая дальность определяет расстояние, на котором принимаемый сигнал позволяет правильно воспринять обстановку, различить отдельные слова и звуки. Полоса пропускания — диапазон частот, в котором амплитудно-частотная характеристика однородна, без провалов. Оптимальной считается полоса от 50 Гц до 15 кГц, что находится в диапазоне восприимчивости человеческого слуха. Автоматическая регулировка усиления без участия оператора удаляет посторонние шумы, создаваемые работающим промышленным оборудованием, проезжающим транспортом. Конфигурация зоны приёма позволяет принимать сигнал с нужного направления. Бывают микрофоны с круговой зоной приёма или узконаправленные
Наличие встроенного усилителя важно для передачи сигнала на большие расстояния или при необходимости распознавания тихого сигнала. Необходимость электропитания для работы
Зона чувствительности
Направленность зоны приёма зависит от особенностей конструкции. Продавцы обычно применяют термины «петличный» и «пушечный».
Первый вариант отличается небольшими габаритами и широким углом обзора. Микрофон воспринимает звуковую обстановку практически вокруг себя, что необходимо учитывать при установке и подбирать соответствующие видеокамеры. В противном случае будет непонятно откуда пришёл звук.
Пушечные типы являются узконаправленными, обладают повышенной чувствительностью. Характеристики позволяют принимать сигнал точно из рабочей зоны
Это важно, например, при наблюдении за конкретным рабочим местом
Особенности подключения микрофона в зависимости от модели смартфона
Разные марки телефонов имеют специфику соединения как с проводными (петличными) микрофонами, так и с гаджетами без провода. Некоторые смартфоны на базе Android 5 и выше совместимы с любым USB-микрофоном с сопряжением через USB OTG-кабель.
ПОДКЛЮЧИТЬ МИКРОФОН К СМАРТФОНУ ДЛЯ ВИДЕО БЕЗ ПЕРЕХОДНИКОВ
В наборе со звуковым оборудованием есть ряд переходников, позволяющих осуществить соединение с любым портом. По такому же принципу можно использовать адаптер. Оборудование некоторых марок поддерживает соединение только при вводе ПИН-кода на экране телефона. По заводским настройкам это чаще всего (но не всегда) 4 нуля.
При подключении «петлички» к телефону нужно иметь кабель-разветвитель. Он разделяет вход mini-jack на 2 канала: один для наушников, другой для мини-гарнитуры. Для подключения микрофона к смартфону на Android для караоке следует использовать входной разъем 3,5 мм или включить bluetooth. Переходник вставляется в mini-jack или USB, затем в адаптер подсоединяется устройство аудио. Большое количество дополнительных приспособлений могут сделать звук грязным из-за множественных аббераций сигнала.
Типы микрофонов для систем видеонаблюдения
Современное видеонаблюдение подразумевает не только видео, но и аудио контроль за охраняемой областью. В последнее время ни одна крупная компания-производитель камер видеонаблюдения не обходится без того, чтобы не оснащать свои видеокамеры микрофонами.
Но даже если есть камеры без возможности звукозаписи, можно без особых оборудовать их микрофонами. Для этого, как правило, используют беспроводные устройства или петличные микрофоны.
Качество звука в петличных микрофонах достаточно высокая, так как такие устройства имеют отличную чувствительность, а миниатюрность и удобство в использовании стали причиной использования таких микрофонов в системах видеонаблюдения.
Беспроводные микрофоны также имеют малые габариты и могут автономно работать достаточно продолжительное время.
Сегодня существует два основных типа микрофонов: динамические и конденсаторные.
В первых акустические колебания воздуха оказывают воздействие на мембрану, соединенную с катушкой, и движется с ней относительно неподвижного магнита. При этом возникает переменное напряжение на концах катушки, которое усиливается и затем поступает на устройство звукозаписи.
Во вторых вместо катушки используется конденсатор, одна обкладка которого неподвижна, а вторая является по сути мембраной, принимающей звуковые колебания. В современных моделях веб-камер устанавливается именно конденсаторные микрофоны, которые имеют высокую чувствительность и фильтрацию посторонних шумов. Видеокамеры с подобным типом микрофона дают максимальную разборчивость речи и фильтруют помехи.
В системах видеонаблюдения также используются микрофоны-пушки, предназначенные для узконаправленного приема аудио-сигнала на больших расстояниях. Есть и прямо противоположные типы микрофонов, которые обеспечивают круговую диаграмму записи звука в непосредственной близости от видеокамеры в разных направлениях. Но чаще всего используются устройства, имеющие диаграмму в виде кардиоиды, что позволяет фиксировать всё происходящее в любой точке помещения.
В профессиональных системах видеонаблюдения часто используются выносные гиперчувствительные микрофоны. Они имеют усилитель, благодаря которому дальность уверенного приема звуковых сигналов составляет от семи метров и выше. Такие микрофоны реагируют на источник звука, на который он направлен, и не реагируют на шумы вне зоны приема звуковых волн.
Также микрофоны для систем видеонаблюдения бывают активные и пассивные. Активный микрофон передает сигнал за счет усиливающего модуля в систему. Ему нужна специальная настройка, также модель данного типа не всегда может отсеивать посторонние шумы.
Активный микрофон для камеры видеонаблюдения обычно подключается к линии электропитания самой камеры, поэтому большинство таких устройств рассчитаны на напряжение питания 10-16 В.
Пассивные устройства наоборот передают сигнал с помощью выделенного усилителя и несколько уступают активным по своим свойствам.
При выборе микрофона, который будет используются в системах видеонаблюдения, нужно обращать внимание на следующие параметры:
- Габариты;
- Чувствительность;
- Частотный диапазон;
- Характеристика направленности;
- Рабочее напряжение.
Любой микрофон воспринимает воспринимать и передает определённую полосу частот. Для передачи человеческого голоса достаточно полосы 100 Гц – 8000 кГц, однако современные модели зачастую имеют более широкую полосу для записи любых звуков.
Для микрофонов систем видеонаблюдения прежде всего важен параметр чувствительности, от которого зависит область эффективного захвата звука. От этого параметра зависит четскость принимаемого звука, не заглушенного шумом окружающей среды или другими помехами.
Поэтому при выборе микрофона для системы видеонаблюдения лучше выбирать микрофон, в котором есть встроенный фильтр помех низкой частоты, нейтрализующий фоновый или технического шума от работающего оборудования или проезжающих неподалеку автомобилей.
Лучше всего микрофон размещать в защитном кожухе, который может существенно уменьшить количество помех. Кожух служит своеобразным акустическим экраном, уменьшающим посторонний шум.
Многие микрофоны имеют функцию настройки чувствительности, что позволяет использовать устройство записи в разных условиях, настраивая его оптимальным образом.
Таким образом для систем видеонаблюдения лучше всего использовать активные микрофоны, имеющие функции предусиления и фильтрации сигнала от помех и искажений.
Напоследок небольшое видео по теме.
2021-02-12T17:12:28+03:0013, Февраль, 2019|Выбор системы|
Как подключить микрофон к регистратору видеонаблюдения?
Мы поближе познакомимся с микрофоном Шорох-7 с корпус из никелированного алюминия.
Индивидуальные особенности микрофона Шорох-7:
- автоматическая регулировка усиления
- низкое потребление тока
- корпус из никелированного алюминия для экранирования от посторонних электрических помех
- миниатюрные размеры
Каким кабелем подключать микрофон?
Можно использовать витую пару на небольших расстояниях до 30-40 м. Этого расстояния вполне хватает для установки микрофона в небольшом магазине, доме, офисе. Проблема при прокладке витой парой, это помехи, создаваемые силовыми проводами и работающим оборудованием. На некоторых объектах, даже на небольших расстояниях могут появиться помехи.
Мы советуем использовать комбинированный коаксиальный кабель:
- при расстояния до 300 метров использовать ШВЭВ 3х0,12. Это тонкий комбинированный кабель, который легко прокладывать благодаря его гибкости и небольшому диаметру.
- при расстояние от 300 до 1000 метров в помещении: стоит использовать кабель сечением не мене 0.5, к примеру КВК 2х0,5;
- при расстояние от 300 до 1000 метров для прокладки на улице: советуем использовать уличный комбинированный кабель типа КВК 2×0,75 .
Как подключить микрофон к видеорегистратору?
При просмотре изображения с камер хочется не только видеть кадры происходящего, но и слышать о чем говорят. Сейчас многие модели видеорегистраторов, имеют разъем для микрофона. Иногда даже предусмотрен разъем для каждой видеокамеры.
В этой части статьи наглядно показаны схемы подключения микрофона к видеорегистратору через разные типы кабеля
При выборе микрофона обращайте внимание на то что микрофоны с АРУ (автоматической регулировкой усиления) не требуется регулировать, микрофонам же без АРУ требуется настройка
С первого взгляда все вроде бы понятно, подключение микрофона к видеорегистратору осуществляется разъемом штекером RCA типа «Тюльпан». Но когда дело доходит до реализации, тут возникает вопросы. Куда что припаять, прикрутить, закрепить? Потому что, все продаваемые микрофоны для видеонаблюдения не имеют разъема RCA.

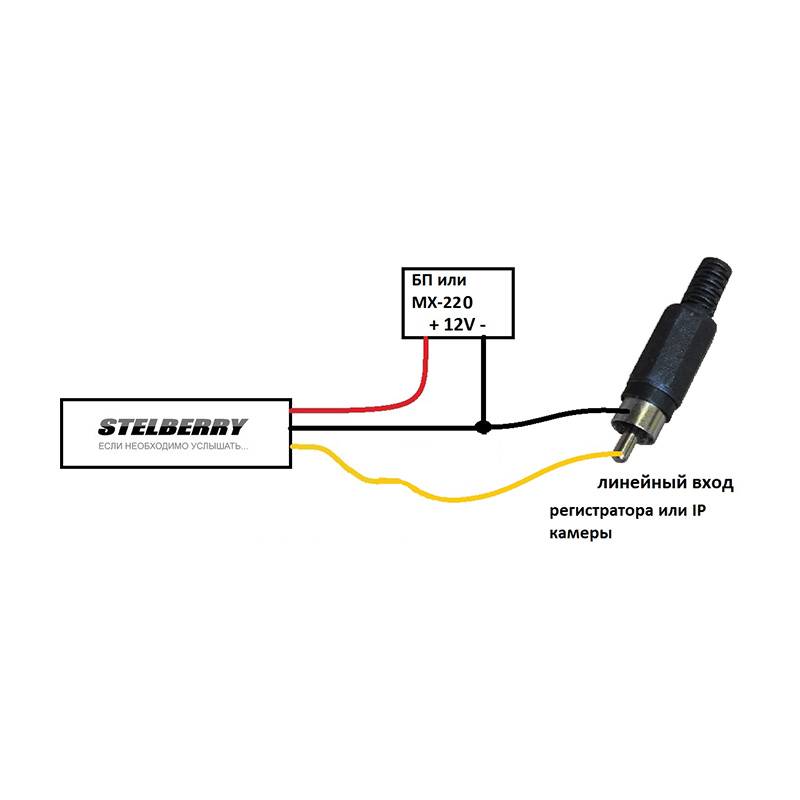

Рассмотрим подробней схему подключения трехпроводного микрофона «шорох» к разъему «Тюльпан».
Схема подключения трехпроводного микрофона Шорох к разъему «Тюльпан».
Красный провод +12 В подключается к /+/ источника питания, в качестве которого может служить стандартный блок питания или ИБП. Почти всегда микрофон подключается к блоку питания, к которому подключена камера.
Синий провод «общий» или минус, подключается к внешней части RCA разъема и к /-/клемме источника питания.
Желтый провод «АУДИО» подключается к центральному контакту RCA разъема.
Красный провод +12 В от микрофона подключается к плюсовой схеме источника питания.
Синий провод «общий» или минус от микрофона, одновременно подключается к минусовому синему проводу и далее к источнику питания, а также параллельно к оплетке комбинированного кабеля и к внешней части RCA разъема.
Желтый провод «аудио» подключается к центральной жиле, а далее к центральному контакту тюльпана.
Подключение микрофона к колонкам
Схема подключения микрофона к компьютерным колонкам через стандартный разъем mini-jack 3.5 мм. Напряжение выхода с микрофона достаточно для прямого подключения к колонкам, к разъему line-In компьютера, к телевизору или другому оборудованию.
Напряжение на проводах IDE винчестера или дисковода:
Назначение выводов разъёма питания IDE винчестера (представлено в виде таблицы)
Пароль
В обязательном порядке записывайте пароль от входа в систему на каком-нибудь бумажном носителе или в заметках на смартфоне.
Иначе в последствии придется вызывать профессионалов для сброса забытого пароля или еще хуже, отключать видеорегистратор или камеру и везти их в специализированный центр. А это всегда потерянное время и лишние затраты.
Также не используйте для пароля стандартные и самые элементарные наборы цифр или словосочетаний, если не хотите, чтобы хакеры получили доступ к вашим камерам и записям от них.
Кстати, сброс при помощи кнопочки Reset не всегда помогает.
Да и не на всех устройствах она присутствует.
Правильное размещение микрофона
Как настроить звук на камере видеонаблюдения? Один из ключевых аспектов в обеспечении качественного звукового сопровождения при видеонаблюдении — это правильное размещение микрофона. В этом разделе мы рассмотрим основные принципы выбора и расположения микрофона для достижения оптимального качества звука.
Выбор микрофона: Перед началом установки микрофона необходимо выбрать подходящую модель. Определите, для каких целей вы будете использовать звуковую систему, и исходя из этого выберите микрофон, который будет подходить для ваших задач. Существуют разные типы микрофонов, такие как направленные, кардиоидные, широкополосные и другие, каждый со своими характеристиками и преимуществами. Решите, насколько чувствительным должен быть ваш микрофон, и исходя из этого выберите подходящую модель.
Расположение микрофона: Расположение микрофона играет важную роль в определении качества получаемого звука. Чтобы достичь наилучших результатов, микрофон следует разместить вблизи источника звука, в месте, где он будет получать наиболее ясный и четкий звук. Если это возможно, попытайтесь установить микрофон поближе к источнику звука, чтобы избежать попадания нежелательных шумов или эха.
Ориентация микрофона: Ориентация микрофона также имеет значение для качества звука
Разные типы микрофонов имеют разный угол приема звука, поэтому важно правильно ориентировать микрофон в направлении источника звука. Направленные микрофоны имеют более узкое поле звука, поэтому они требуют точного выравнивания с источником звука
Широкополосные микрофоны могут иметь более широкое поле звука, что позволяет им более свободно получать звук из разных направлений.
Поглощение шумов: Если в месте установки микрофона присутствуют шумы или реверберация, можно применить различные методы для их устранения. Изолируйте микрофон от нежелательных звуков, используя защитные механизмы, такие как поп-фильтры или акустические экраны. Если возможно, установите микрофон в месте с минимальным уровнем шума для достижения наилучшего воспроизведения звука.
Тестирование и настройка: Перед окончательной установкой и настройкой микрофона рекомендуется провести тестирование, чтобы убедиться, что качество звука соответствует ожиданиям. Проведите проверку, записывая несколько пробных сессий и проигрывая их для оценки качества звука. Используйте возможности настройки и регулировки звука на камере видеонаблюдения, чтобы достичь наилучшего звукового опыта.
Следуя этим рекомендациям, вы сможете правильно разместить микрофон на камере видеонаблюдения и получить качественное звуковое сопровождение для потенциально дееспособных записей.
Виды микрофонов для камеры видеонаблюдения: этапы подключения к системе
Микрофон для системы видеонаблюдения – это мощное дополнение, позволяющее значительно увеличить информативность видеозаписи. Многие модели камер уже оснащены оборудованием для аудиозаписи, а некоторые системы предполагают подключение внешних устройств
Рассмотрим, на что обратить внимание при выборе и как подключить микрофон к камере видеонаблюдения
Микрофон для камеры видеонаблюдения
По расположению подобные устройства разделяются на:
Встроенные интегрированы в корпус камеры. Это значительно упрощает процесс монтажа, а также положительно влияет на стоимость. Из минусов – встроенное оборудование не гарантирует чистоту звучания. Так как особенность использования камеры для видеонаблюдения не предполагает ее расположение вблизи от объекта наблюдения. Интегрированные устройства передают все звуки, которые окружают оборудование.
Внешние системы покупаются отдельно. Их вы можете расположить где угодно, на достаточно отдаленном расстоянии от записывающего устройства. Обеспечивают хорошее звучание, но требуют большего внимания к организации передачи сигнала и питания.
В зависимости от конструктивных особенностей устройства подразделяются на:
Петличные системы применяются для скрытой съемки, так как имеют небольшие габариты.
Пушки дополнительно оснащены отражающими экранами, которые подавляют посторонние шумы. Такие системы осуществляют направленную запись, но имеют гораздо большие размеры, в сравнении с петлицами.
Также все устройства подразделяются на:
Пассивные применяются для прослушки в небольших помещениях, так как не обладают высокой чувствительностью, возможностью усилить сигнал и не способны отфильтровать посторонние шумы. Плюсы таких устройств: доступная цена и простота установки.
Активные имеют встроенный усилитель, поэтому могут использоваться в различных условиях, как в помещении, так и на улице. Обладают высокой чувствительностью и могут работать на расстоянии до 300 м. Из минусов можно выделить необходимость подключения дополнительного питания, сложность монтажа и необходимость настройки.
Как провести подключение?
Подключение микрофона к ip камере видеонаблюдения производится при помощи штекера RCA (Тюльпан). Для прокладки коммуникаций между устройством записи и аудиооборудованием можно использовать витую пару при невысокой дальности (30-40 метров).
Для прокладки на расстояние до 300 метров используйте гибкий кабель 3х0,12. Для проведения коммуникаций на 300-1000 метров внутри помещения используйте кабель с сечением 0,5. На аналогичное расстояние на улице – с сечением 0,75.
Этапы подключения:
- Красный провод напряжения питания микрофона соединяют с блоком питания. На практике это не отдельный блок, а источник питания, к которому подсоединена камера.
- Синий провод подсоединяется к переходнику RCA и к минусовой клемме блока питания.
- Желтый провод входа аудиосигнала подключается к центральному контакту RCA.
На что обратить внимание при покупке?
Уровень чувствительности. От этого параметра зависит расстояние от объекта наблюдения, на котором можно проводить подключение микрофона к камере видеонаблюдения. Чем выше чувствительность, тем дальше можно расположить оборудование.
Наличие фильтра верхних частот. Это дополнение позволяет проводить запись речи, исключив низкочастотные шумы. К ним относится шум машин, оборудования, которое работает рядом с системой записи, звук от работающего кондиционера.
Особенно это дополнение важно, если вам нужен уличный микрофон для видеонаблюдения. Наличие защитного кожуха
Дополнительно оснащение корпуса позволяет осуществлять направленную звукозапись. Стенки кожуха отражают посторонние шумы с боков и сзади оборудования, оставляя открытой только область перед аудиозаписывающим оборудованием. Таким образом, на запись попадет звук, исходящий от объекта, расположенного впереди
Наличие защитного кожуха. Дополнительно оснащение корпуса позволяет осуществлять направленную звукозапись. Стенки кожуха отражают посторонние шумы с боков и сзади оборудования, оставляя открытой только область перед аудиозаписывающим оборудованием. Таким образом, на запись попадет звук, исходящий от объекта, расположенного впереди.
Оснащение регулятором чувствительности. Возможность регулировать восприимчивость системы к звукам и постороннему шуму позволяет использовать одно устройство в разных условиях: на близких и дальних расстояниях, в помещении и на улице. Есть оборудование, не требующее ручной настройки. Регулировка чувствительности происходит в автоматическом режиме. Например, такой функцией обладает микрофон для системы видеонаблюдения stelberry m 40.
Микрофоны для камер видеонаблюдения
IP-камеры со встроенным микрофоном не всегда могут обеспечить высококачественную запись и чистый звук. Встроенный микрофон имеет широкий диапазон направленности и записывает не только человеческую речь, но и другие окружающие звуки: шум от движения транспорта, звук шагов или звук работающего оборудования.
Не рекомендуется использовать встроенные микрофоны в камерах, установленных на открытом воздухе или в помещении, где происходят интенсивные рабочие процессы. В этих случаях лучше использовать проводные микрофоны, которые подключаются к оборудованию через разъем, чтобы получить более детальное аудио изображение в помещении.
Выбор микрофона
В зависимости от конструкции, микрофоны могут быть:
- петлевание — имеют миниатюрные размеры и используются совместно с другими устройствами наблюдения, передающими информацию по своим линиям связи,
- «Оружие». — используются, когда необходимо получить высококачественную запись на определенном расстоянии от объекта. Эти микрофоны оснащены специальными шумопоглощающими экранами.
Для обеспечения максимального качества звука в системах видеонаблюдения рекомендуется использовать внешние модели. Обычно места для оптимального монтажа камеры и микрофона сильно отличаются друг от друга, а аудиозаписывающую аппаратуру следует размещать отдельно от видеозаписывающей аппаратуры.
Микрофоны для камер видеонаблюдения и видеорегистраторов
Запись звука при настройке системы видеонаблюдения важна для пользователя, который хочет понять, что происходит на наблюдаемом объекте. Вы создаете полную картину, комбинируя аудио и видео наблюдение, что полезно в различных ситуациях:
- споры с клиентами — благодаря микрофону на камере можно следить за работой подчиненных и решать спорные ситуации с клиентами. Как продавец вел себя во время распродажи, давал ли специалист исчерпывающие консультации клиенту, как это было сделано профессионально? Видеокамера со звукозаписывающим устройством дает ответы на все эти вопросы;
- Домашняя жизнь — как няня ведет себя с ребенком, если собака лает во время вашего отсутствия, если члены семьи приводят с собой незнакомых людей, и о чем они говорят — эта информация доступна, когда микрофон подключен;
- Преступления и нарушения — наружные камеры фиксируют все, что происходит в их районе и могут поймать нарушения закона. Наличие аудиодорожки поможет вам понять, о чем говорили преступники, что они делали и куда они шли.
Внутренние камеры часто поставляются со встроенным микрофоном, так как предполагается, что внутренний гаджет сможет записывать качественный звук даже из отдаленных комнат. Наружные камеры немного сложнее, так как они редко поставляются со встроенным записывающим устройством.
Выбор микрофона наблюдения Вид отдельно подключаемого микрофона наблюдения без корпуса
По аналогии с домашними камерами, микрофон должен быть размещен рядом с видеооборудованием, но при наружном наблюдении это трудно устроить по трем причинам:
- Высокая Высота. Наружные камеры, особенно за пределами частных владений, часто подвергаются нападениям вандалов и хулиганов. Они спрятаны в защитных футлярах и подвешены на большой высоте, поэтому микрофон не сможет улавливать мелкие звуковые колебания.
- Высокий шум. Если дома микрофон может улавливать мельчайшие удары или скрип, то на улице только ветер может «забить» все звуковые волны. А еще есть движущиеся транспортные средства, работающие кондиционеры, инструменты, животные и люди, поэтому без модификации звук будет низкого качества.
- Запрет на законодательство. Особенно это касается общественных мест, к которым относится и улица. Подслушивание должно быть явно выраженным, дополненным информационными знаками с предупреждением — это влияет на результат.
При оснащении камер видеонаблюдения микрофонами необходимо размещать их в ключевых местах. Лучший выбор — вход в дом или другое здание, площадь за углом, где можно попытаться спрятать человека, который заметил камеру. Звук будет записываться вместе с изображением, но он будет более качественным и четким, чем при размещении аудиорегистратора рядом с уличной камерой.
EZVIZ C3WN Wi-Fi наружная камера наблюдения со встроенным микрофоном и динамиком
Большинство аудиоустройств размещены в бросающихся в глаза корпусах, которые могут быть распознаны человеком. Можно удалить из них технический материал и создать настоящее скрытое аудионаблюдение. Хотя такие ошибки не одобрены законом, многие используют этот ход для повышения безопасности.
Подключаем внешний микрофон к IP-камере
Сегодня многие видеокамеры систем видеонаблюдения оборудуются встроенными микрофонами, которые позволяют записывать звук. Довольно часто это весьма полезная функция, так как можно не только видеть происходящее в зоне обзора камеры, но и слушать окружающую обстановку.
Но что делать, если у вас камеры без встроенных микрофонов? В этом случае можно подключить внешние устройства записи звука. Их можно приобрести отдельно от системы видеонаблюдения и установить вместе с камерами.
Для начала нужно четко знать, какие микрофоны вам понадобятся
При покупке необходимо обращать внимание на следующие параметры:. 1
Чувствительность микрофона
От этого параметра зависит качество звука и возможность различать даже незначительные по громкости голоса и другие важные звуки, например звон разбившегося стекла или тихие шаги крадущегося человека
Чувствительность микрофона. От этого параметра зависит качество звука и возможность различать даже незначительные по громкости голоса и другие важные звуки, например звон разбившегося стекла или тихие шаги крадущегося человека
1. Чувствительность микрофона. От этого параметра зависит качество звука и возможность различать даже незначительные по громкости голоса и другие важные звуки, например звон разбившегося стекла или тихие шаги крадущегося человека.
2. Функция регулирования чувствительности или другими словами высоты сигнала. Это позволяет настроить микрофон так, чтобы громкие звуки не оглушали владельца системы видеонаблюдения или оператора. Функция по сути позволяет снижать уровень громких звуков и увеличивать диапазон слабых звуковых волн.
3. Фильтр низких частот. Он позволяет исключить все шумовые помехи и посторонние шумы, издаваемые листвой в ветреную погоду, автомобилями, гулом голосов и т.д.
4. Наружный защитный кожух. Он не только снизить уровень помех и шумовую передачу, которая возникает сбоку или сзади от самого микрофона, но и защищает микрофон от попадания внутрь влаги, пыли и т.д.
С функциями микрофона разобрались, теперь переходим к подключению его к IP-видеокамеры.
Некоторые микрофоны RCA-разъём и чтобы подключить их потребуется провод с «тюльпаном», как показано на рисунке ниже.

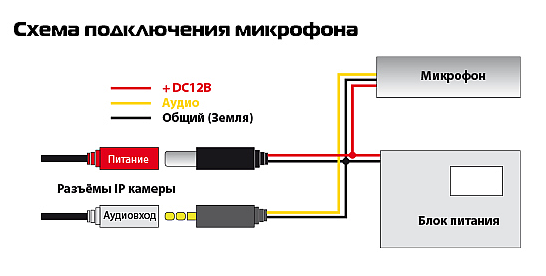

Само подключение микрофона к IP-камере делается так:
- Приобретите кабель, аналогичный тому, который используется для монтажа ip-камеры. Кабель имеет три провода: красный для питания, жёлтый – для сигнала, чёрный провод является общим.
- Красные провода камеры видеонаблюдения и микрофона соединяют между собой. Желтый микрофонный кабель присоединяют к коаксиальному кабелю IP-камеры.
- Красный и черный кабели камеры и чёрный провод микрофона скручивают друг с другом.
- Все места соединений нужно изолировать.
- К блоку питания подключается коаксиальный кабель, и в конце RCA-разъём подсоединяется к звуковому входу на видеокамере.
Мультимедийный микрофон, обладающий высокой амплитудой сигнала. такой микрофон можно подключить к входу камеры видеонаблюдения, как показано на рисунке.
Подключение по данной схеме подробно рассказывается в видео:
Если нужно записывать звук на большом расстоянии, потребуется специальный модуль усилителя «ару». Он имеет питание в 12 Вольт, позволяя расширить передачу сигнала более, чем в десять раз.
Как видим, ничего сложного в подключении внешнего микрофона к IP-камере нет.
Ну и напоследок, напоминаем, что наша компания «Запишем всё» с 2010 года занимается проектированием монтажом, модернизацией и обслуживанием любых систем видеонаблюдения в Москве и Подмосковье.
Мы работаем быстро, качественно и по доступным ценам. Перечень услуг и цены на их вы можете посмотреть здесь.
Звоните +7 (499) 390-28-45 с 8-00 до 22-00 в любой день недели, в том числе и в выходные. Мы будем рады Вам помочь!
3, Июнь, 2020|Монтаж видеонаблюдения|
