Металлические подрозетники для скрытого монтажа в деревянном доме

Подрозетники для деревянного дома

Строительство деревянных жилых домов и других объектов не потеряло своей актуальности и в настоящее время

Строительные нормы и правила строго регламентируют технологические процессы, уделяя особое внимание электромонтажным работам. В этой сфере постоянно происходят изменения, применяются новые материалы и оборудование, в том числе подрозетники для деревянного дома

И хотя скрытая проводка в деревянных домах устанавливается достаточно редко, эти монтажные коробки являются востребованными, так как в полной мере обеспечивают электро- и пожарную безопасность.

1. Классификация подрозетников
2. Подрозетники для деревянных домов
3. Особенности конструкции
4. Использование накладок на бревно
5. Монтаж подрозетников в деревянные стены

Скрытая проводка в деревянном доме

Монтаж проводки в деревянном доме дело и без того хлопотное, а если проводка необходимо скрыть то ситуация еще сложнее. В этом деле имеются как положительные стороны, так и отрицательные. В качестве минуса можно отметить то, что если розетки размещены и спустя пару лет понадобится (например при покупке нового холодильника) ее перенести, то выполнить это без разрушения самой стены невозможно.

Взять к примеру аналогичную ситуацию в ином строении, например в кирпичном либо монолитном доме. В этом случае все достаточно просто:

• Сначала нужно проштробить стену.
• После этого следует проделать отверстие для размещения розетки.
• Вставить подрозетник, вмонтировать розетку, все замазать шпатлевкой и довести до общего состояния.

Подобная поэтапность действий в принципе не проходит с деревянными домами. Как минимум придется разобрать часть стены, как максимум, что чаще всего – всю стену. Вернуть же все на свое изначальное место процесс очень сложный, и самостоятельно без навыков и инструментов это сделать практически невозможно.

По этой причине рекомендуется заранее и основательно планировать размещение всех электроприборов, какие только могут понадобиться, и соответственно сразу же монтировать под них розетки.

Таким же образом имеется отличие и в монтаже отдельных розеток. Например при проведении скрытой проводки внутреннюю розетку необходимо устанавливать исключительно в металлический подрозетник для деревянных стен. Необходимость эта объясняется очень просто. Дело в том, что подобная защита помогает избежать попаданию искр на деревянное покрытие и соответственно исключается возможность самовозгорания. Если в этом случае будет установлен подрозетник из пластика, то развитие событий может произойти иначе.

Еще несколько советов

То что подрозетники из металла способны уберечь древесину от возгорания, стало очевидным. Но появляется еще один отрицательный момент о котором все в курсе, кто проживал во время СССР.

Дело в том, что любая такая металлическая деталь очень плохо фиксирует розеточный корпус и об это не следует забывать. Для этих случаев, чтобы при вытаскивании вилки ненароком не вытащить всю конструкцию, можно дополнительно монтировать пластмассовый подрозетник.

Благодаря ему:

• Значительно облегчится сам монтаж.
• Конструкция будет сидеть более плотно.
• Повысятся изоляционные качества.

Для установки можно взять обычный кухонный нож, как следует его нагреть и обрезать торчащие детали пластмассового подрозетника. После этого необходимо найти хорошую негорючую пропитку и промазать ею металлические детали и сам посадочный колодец.

Естественно если пожар начнется в другом месте, то подрозетник такая защита не спасет, но благодаря этому полностью исчезает вероятность воспламенения в самой конструкции.

Также желательно перед установкой промазывать пропиткой не только то, что описано выше, но и все близлежащие места возле проводки, как и сам кабель.

Скрытая проводка в деревянном доме

Монтаж проводки в деревянном доме дело и без того хлопотное, а если проводка необходимо скрыть то ситуация еще сложнее. В этом деле имеются как положительные стороны, так и отрицательные. В качестве минуса можно отметить то, что если розетки размещены и спустя пару лет понадобится (например при покупке нового холодильника) ее перенести, то выполнить это без разрушения самой стены невозможно.

Взять к примеру аналогичную ситуацию в ином строении, например в кирпичном либо монолитном доме. В этом случае все достаточно просто:

• Сначала нужно проштробить стену.
• После этого следует проделать отверстие для размещения розетки.
• Вставить подрозетник, вмонтировать розетку, все замазать шпатлевкой и довести до общего состояния.

Подобная поэтапность действий в принципе не проходит с деревянными домами. Как минимум придется разобрать часть стены, как максимум, что чаще всего – всю стену. Вернуть же все на свое изначальное место процесс очень сложный, и самостоятельно без навыков и инструментов это сделать практически невозможно.

По этой причине рекомендуется заранее и основательно планировать размещение всех электроприборов, какие только могут понадобиться, и соответственно сразу же монтировать под них розетки.

Таким же образом имеется отличие и в монтаже отдельных розеток. Например при проведении скрытой проводки внутреннюю розетку необходимо устанавливать исключительно в металлический подрозетник для деревянных стен. Необходимость эта объясняется очень просто. Дело в том, что подобная защита помогает избежать попаданию искр на деревянное покрытие и соответственно исключается возможность самовозгорания. Если в этом случае будет установлен подрозетник из пластика, то развитие событий может произойти иначе.

Способы прокладки проводки в деревянных домах – какие могут возникнуть сложности

Для того, чтобы проложить кабель в деревянном доме, необходимо определиться со способом монтажа. Способов, как уже говорилось, существует два. Так вот, при условии, что планируется обшивать стены изнутри, равно как и штукатурить, наиболее удобным будет вариант монтажа скрытой проводки. Если же проводка в деревянном доме прокладывается после ремонта и отделки, или же облицовка стен не планируется вовсе, то удобнее будет наружное или открытое расположение кабелей. Сейчас более конкретно рассмотрим каждый из этих способов, а также попробуем понять, какие есть достоинства и недостатки каждого из них.

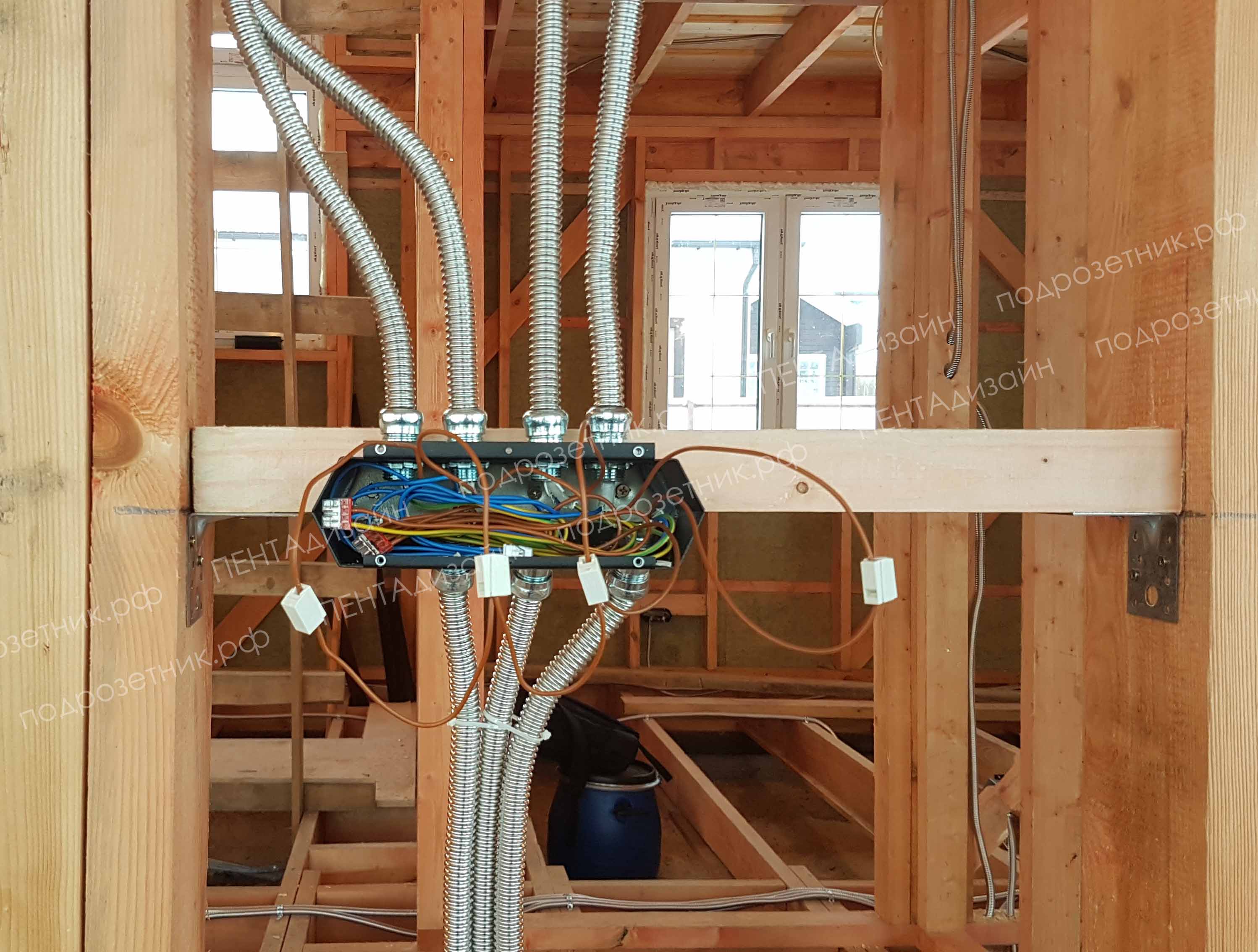

Нюансы монтажа скрытой проводки в деревянном доме

Оптимальными для такой работы будут кабели, имеющие негорючую изоляцию. Но, в любом случае, их необходимо протянуть в гофрированный рукав из металла или пластика. Так же понадобится:

• коронка по дереву;
• дрель;
• крепежные скобы (клипсы) по размеру гофры;
• саморезы.

Основная задача, это согласно схеме, высверлить в стенах при помощи дрели с коронкой, отверстия необходимого диаметра под распределительные коробки, розетки и выключатели.

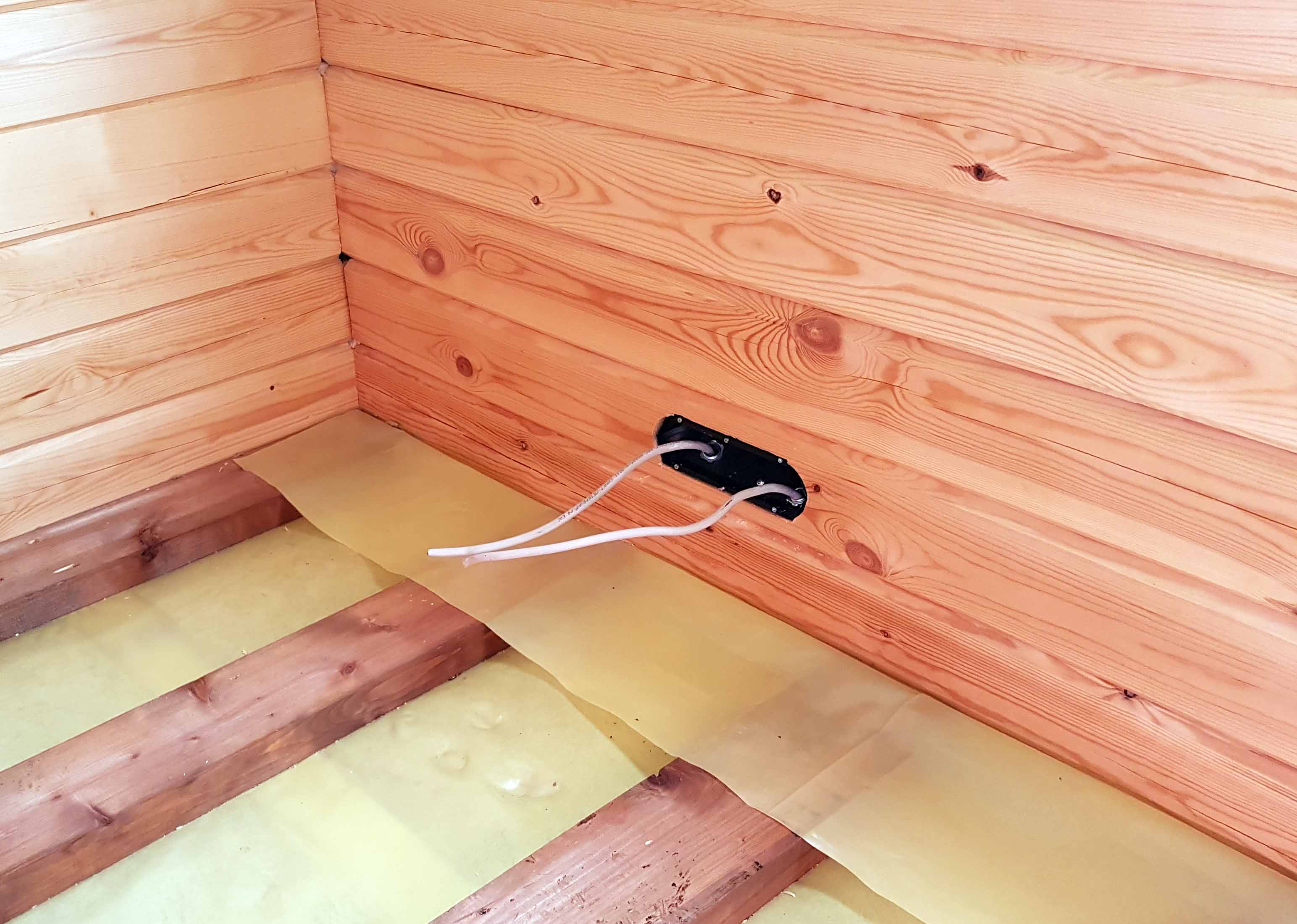

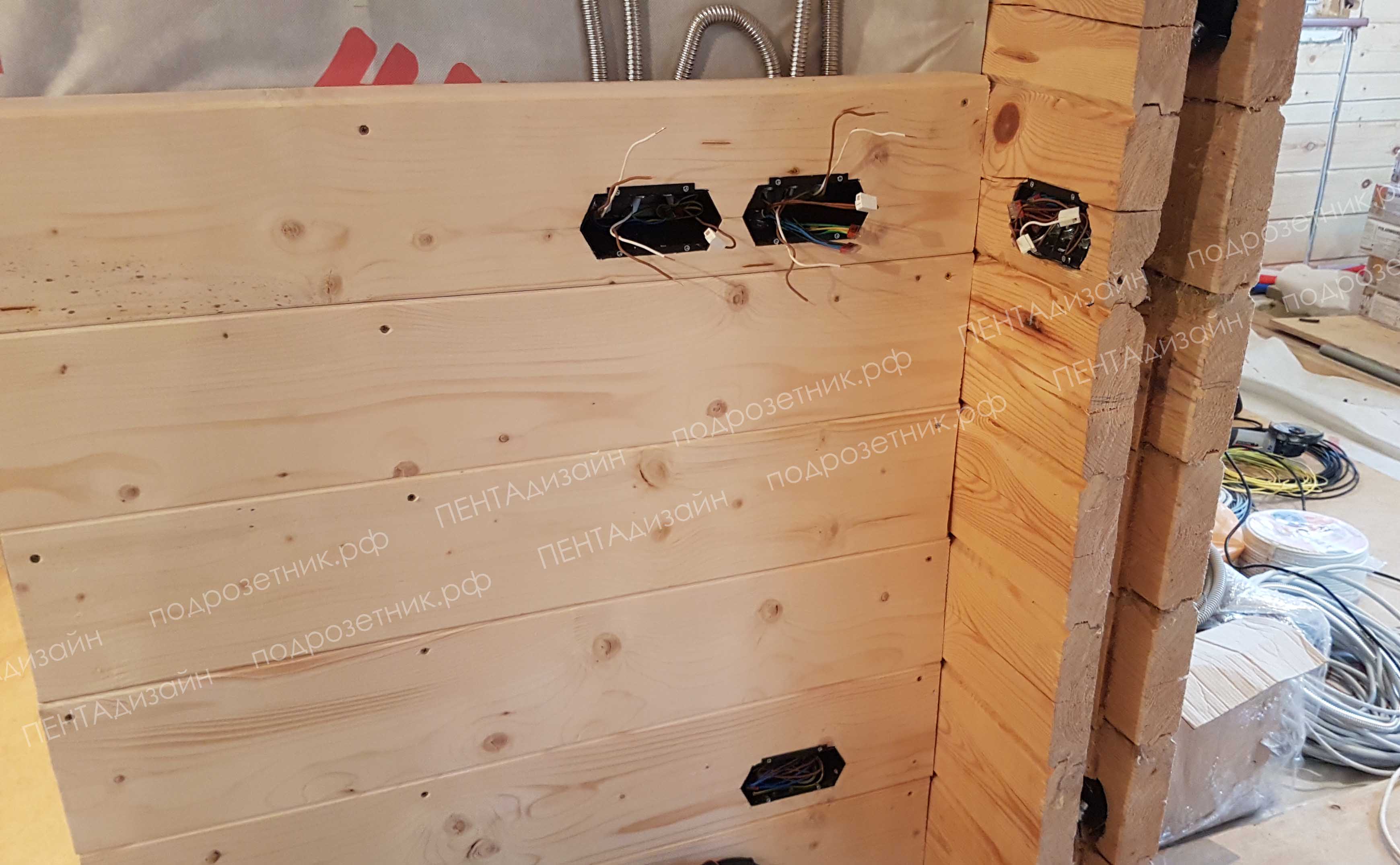

При скрытой проводке на деревянных стенах нет ни одного кабеля
Важно! Распределительная коробка должна находиться над каждым выключателем. При необходимости над розетками засверливаются отверстия

Также следует обратить особое внимание на соблюдение схемы и количество групп кабелей.

Скрытая проводка в доме проходит на расстоянии 15-20 см от потолка. Что же касается расположения электро-точек, то их высота уже на усмотрение мастера. Провод, уложенный в гофре, крепится при помощи пластиковых клипс и саморезов к стене в углублениях между бревнами. Таким образом скрытая проводка в бревенчатом доме не будет мешать последующей отделке помещений.

В каждом месте, где будет установлена распределительная коробка, выключатель или розетка, оставляются хвосты около 10-15 см для последующей разводки и подключения. Следует помнить, что устройство внутренней проводки деревянного дома подразумевает использование кабелей большего сечения, нежели наружная, за счет отсутствия естественного охлаждения.

При наружной проводки в деревянном доме можно использовать трубы ПВХ

Монтаж открытой проводки в деревянном доме – плюсы и минусы

Наружная электропроводка в деревянных домах монтируется намного проще. В этом случае не требуется засверливание для коробок и выключателей. Прочертив будущие трассы в соответствии со схемой, необходимо закрепить распределительные коробки в нужных местах, после чего между ними зафиксировать кабель-канал, в который позже и будут укладываться провода. Так же и выключатели с розетками не требуют засверливания.

Минус подобного способа в том, что все провода (вернее кабель-каналы в которых они проходят) видны на стенах, что не каждого устраивает. Ну а из плюсов наружной проводки в деревянных домах можно назвать более простой монтаж, а также использование кабелей меньшего сечения. К тому же, в случае пробоя изоляции провода или другого подобного происшествия, намного упрощается ремонт. Ведь внешняя проводка в деревянном доме позволяет его производства без ущерба отделке. Для этого необходимо лишь вскрыть кабель-канал и заменить испорченный кусок провода от одной распределительной коробки до другой.

А это пример ретро проводки в деревянном доме

Монтаж ретро-проводки в деревянных домах – особенности работы

В наше время стиль «ретро» стал достаточно популярным во всех направлениях. Не обошло это веяние и электроприборы, равно как и проводку. А заключается подобный стиль в следующем. По прочерченной трассе через равные промежутки, к стене крепятся керамические изоляторы в форме грибка, на которые и фиксируется скрученный в жгут двухжильный кабель. В остальном же монтаж электропроводки под старину в деревянных домах ничем не отличается от открытого метода.

В случае применения такого способа кабель не соприкасается с деревянной поверхностью, а по тому никакая дополнительная защита от возгорания не используется. Для того, чтобы наиболее полно понять, как производится подобный монтаж ретро проводки в деревянном доме, предлагаем Вашему вниманию небольшой фотообзор таких работ, выполненных домашними мастерами.

При применении этого метода имеет смысл приобрести о лампы, имеющие более старинную форму. Называются они в народе «лампами Эдисона». К положительным качествам ретро-проводки в деревянных домах можно отнести необыкновенный антураж, который она создает. И даже если она будет выполнена не профессионально, интерьер оживится в любом случае.

Конструктивные отличия подрозетников

Основой любого подрозетника металлического или пластикового является корпус  в виде стакана.

Для бетонных стен. Для изделий, которые устанавливаются в бетонные, кирпичные и пеноблочные стены стаканы делаются без особых приспособлений и фиксируются в отверстиях гипсовым раствором.

Пример крепления подрозетников в бетонную стену гипсовым раствором

Для гипсокартонных изделий. Более сложную конструкцию имеют подрозетники для установки в полые стены из гипсокартона, листов ДСП или фанеры. На их корпусе предусмотрены винты и зажимные планки.

Пластиковый подрозетник с креплением для гипсокартонных стен

При вращении винта по часовой стрелке зажимная планка поднимается к поверхности стакана и упирается в лист, строительного материала. С лицевой стороны стакан прижимается к листу выступающей верхней кромкой.

Овальные подразетники. Для бетонных и гипсокартоных стен делаются овальные изделия, разной длинны, рассчитанные на установку блока розеток, которые могут быть различного назначения, 220В, подключения телевизионного кабеля и телефонов, модемов интернета.

Овальный подрозетник для установки двух элементов

Для установки блока розеток часто используют конструктор с платформой, на которой можно собрать до 5 розеток.

Накладные подрозетники для внешней проводки, в кабельканалахя, плинтусах, элементах мебели.

Пример установки набора подрозетника с розеткой в конструкции плинтуса

Отличие креплений по размерам

Размеры производители привязывают к стандартам розеток и выключателей поэтому по внешнему диаметру стаканы подразетников бывают 68 мм, с высотой 45 мм. Но так как элементы вставляются вовнутрь, более важны не внешние, а внутренние размеры они могут быть на 3 – 5 мм меньше в зависимости от толщины стенок подрозетников. В некоторых случаях востребованы изделия с диаметром 60 мм так как есть элементы крепления выключателей и розеток сделанные под эти стандарты.

Размеры производители привязывают к стандартам

По глубине стандарты изделий бывают 2,5 см и 4,5 см более, последние наиболее востребованы  этого расстояние вполне достаточно, чтобы разместить, всю контактную группу с проводами за розеткой. Есть подрозетники с глубиной стакана до 80 см, они очень удобны при монтаже электропроводки без распределительных коробок. Все рассключения проводов и отводы по разным направлениям упаковываются на дне такого подразетника и остается место для установки розетки или выключателя.

Особого значения разница в 5 мм по диаметру не имеет, так как механизм крепления на изделиях которые вставляются в подрозетники предусматривают раздвижные упорные планки в пределах этих размеров. Эта мера обеспечивает универсальность крепления к различным моделям подрозетников. На верхней части стакана сделана выступающая кромка для упора в плоскость поверхности стены, чтобы подразетник не проваливался глубже в отверстие для его установки

С учетом этой кромки диаметр может быть 72 мм, это важно учитывать при сверлении отверстий в стене для подрозетников, чтобы они вставлялись плотно

Во всех подразетниках в боковых стенках стакана делаются отверстия, диаметром 1.5 – 2см для ввода и отвода проводов. Они могут быть полностью открытыми с одной стороны, или стенки прорезаются не до конца, обозначая места отверстий с нескольких сторон. Такое конструктивное решение позволяет поддеть пластик или лист жести отверткой перекусить перемычки бокарезами и удалить с любой стороны часть конструкции закрывающее отверстие.

Варианты с квадратными формами подрозетников тоже бывают разными, производители делают исходя из стандартов размера плинтусов и розеток. Основные модели квадратные имеют размеры 70х70 мм или 60х60 мм, есть прямоугольные блоки для установки нескольких розеток от 3 до 5 шт.

Пластиковый подрозетник для электрической розетки размер подрозетника

Если в помещении планируется замена или установка электророзеток, то среди прочих деталей обязательно должен присутствовать и подрозетник. Правда, никто, кроме электрика во время установки, его не увидит, ведь подрозетник – это всего лишь основание, так сказать, «гнездо», невидимая, но очень важная часть любой розетки. Кроме того, их используют при монтаже выключателей, различных датчиков, регуляторов освещения, реле для теплого пола и прочего.

Видимо, поэтому существует и более официальное название подрозетника – монтажная, или установочная коробка. По сути, это одно и то же, хотя некоторые различают эти понятия, считая, что подрозетники предназначаются для скрытой установки, а монтажные коробки – для открытой. На деле же разницы нет.Итак, подрозетник/монтажная коробка представляет собой небольшую ёмкость, которую размещают в подготовленное для розетки углубление в стене, а уже затем монтируют саму розетку. На корпусе подрозетника есть отверстия под входящие провода, обычно на дне, и различные приспособления для крепления розетки. Чаще всего, из-за своей универсальности, применяются круглые, похожие на стаканчик, подрозетники, но они также могут быть квадратной, прямоугольной или овальной формы.Также эти детали производятся разных размеров, разной глубины и могут отличаться способом установки. Так, ширина подрозетников в основном 60мм или 75мм, а глубина от 25мм и больше, и подбирается в зависимости от потребности. По способу же установки различают изделия для монтажа в кирпичных и бетонных стенах, в стенах из гипсокартона, а также поверх стен.

Какой подрозетник выбрать размер подрозетника

Материалом для изготовления подрозетников в основном служит пластик, а также металл. Пластиковые изделия дешевле, металлические дольше служат и надёжнее. Если пластик некачественный, то розеточные распорки, которыми она фиксируется в корпусе подрозетника, могут повредить его стенки и даже прорвать их. В результате розетка может выпасть, что опасно для здоровья и жизни человека, а особенно детей. Поэтому качеству установочных коробок нужно уделять достаточно внимания.Устанавливая подрозетник в сплошную стену, отверстие для него нужно сделать чуть шире и глубже, собственного размера – так, чтобы он не слишком провалился внутрь, но и не выступал над поверхностью стены. Боковые выступы на корпусе подрозетника должны располагаться по горизонтали, намеченной строительным уровнем. Для фиксации обычно применяется строительная гипсовая смесь или алебастр, которые быстро твердеют. Поэтому работать при установке розеток нужно без особого промедления.

Монтаж подрозетника в стену размер подрозетника

Отверстие сбрызгивают водой, закладывают в него некоторое количество смеси и вставляют подрозетник с протянутым в него кабелем. Край подрозетника должен быть вровень со стеной. По бокам также закладывают смесь. После затвердевания излишки достаточно легко убрать. Если установка производится в тонкой стене, то для улучшения звукоизоляции можно к подрозетнику прикрепить небольшой кусочек соответствующего материала.На стенах из гипсокартона и подобных им установочные коробки фиксируются при помощи регулируемых лапок с винтами.Кроме всего прочего, подрозетник может применяться и как распределительная коробка (распаечная), если использовать крышку и клеммники.

Правильная прокладка проводки, крепление розеток и выключателей в деревянном доме

Способов выполнения проводки существует множество, но правильных всего несколько. Прежде чем приступить к монтажу проводов, необходимо определить трассу его крепления, места будущего расположения распределительных коробов, розеток, источников света и выключателей.

Установка розеток в деревянном доме со скрытой проводкой не портит интерьер, но она имеет свои особенности Источник lv.grupoquepasa.com

Скрытая проводка осуществляется за счет укладки кабелей в специальные трубы, выполненные из огнеупорных материалов, и проводится в следующем порядке:

• Подготовка маршрута укладки кабеля и вырезание канавок. Далее, закрепляются распределительные короба (с учетом доступа к проводам после обшивки);
• Протяжка проводки через стены выполняется с использованием специальных металлических гильз с заглушками (аналогичная процедура проводится для подключения розеток и выключателей);
• Выбор материала, из которого будут выполнены трубы (оптимальным вариантом считается медная). Их концы зачищаются, чтобы избежать повреждения изолирующего слоя. Трубы закрепляются на стенах с использованием хомутов;
• Протягивание кабелей через трубы или специальные пластиковые каналы, и проведение предварительного тестирования изоляции;
• Затем выполняется распределение пучков проводки и оставляется запас в 20 см. Кабеля соединяются друг с другом и изолируются специальными колпачками;
• Провода подсоединяются к о всем необходимым местам, в соответствии с цветовой маркировкой.

Проводка в бревенчатом доме принципиально ничем не отличается от работ в брусовой постройке.

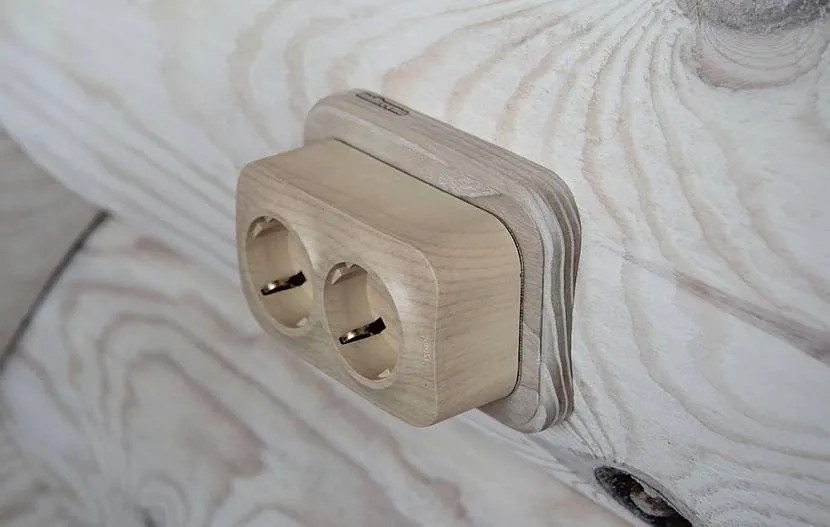

Розетка в деревянном доме может быть и деревянной, но основные требования к ее установке остаются прежними Источник story-cklad.ru

Общие правила монтажа

Устройство проводки в деревянном доме открытым способом должно выполняться с соблюдением следующих норм:

• точка ввода кабеля от ЛЭП в стену, а также точки прохождения кабеля через внутренние перекрытия только в металлических толстостенных гильзах;
• расстояние от кабеля до стены при монтаже открытым способом не меньше 10 мм;
• обязательно монтируется заземление;
• используется только кабель в негорючей оболочке;
• подрозетники и распределительные коробки в деревянном доме только из металла;
• соединения проводов между собой только в монтажных коробках, и только при помощи пружинных/винтовых клемм или пропаянной скрутки, которая закрыта кембриком или колпачком;
• непропаянная скрутка недопустима.

Обязательно устанавливают УЗО для защиты от токов утечки, а также отдельные автоматы для защиты от короткого замыкания на каждую группу потребителей.

Важные моменты при выборе

Не менее важно при выборе сразу решить, как именно данная деталь будет скрепляться с трубками, поскольку сварка не вариант. Здесь остается либо жесткое скрепление трубки с электропроводкой и подрозетника, либо пайка

Для того чтобы качественно выполнить скрытый монтаж, коронка должна иметь больший диаметр, поскольку если диаметр будет аналогичный, установить подрозетник будет сложно.

Не избежать сложностей и при монтаже деталей прямоугольной формы, поскольку древесина достаточно хрупкая, а визуально скрыть возможные повреждения сложно. Не менее сложен сам этап вырезки в деревянной стене отверстия прямоугольной формы. Справиться с этим самостоятельно без привлечения квалифицированного мастера маловероятно.

Дополнительно трудности могут возникнуть и с протяжкой электропроводки

Поэтому крайне важно при приобретении подрозетника продумать, как именно будет прокладываться кабель. Если этого не сделать, то повышается вероятность возникновения проблемы при заведении электропроводки к подрозетнику, то есть придется в нем по месту просверливать необходимые отверстия

После простукивания желательно провести еще одну процедуру, заключается которая в обмазке отверстия мыльной водой. При условии, что все будет сделано по технологии, можно открыто заявить, что при высверливании никаких разломов и задиров древесины не возникнет.

Монтаж и установка ретро проводки, розеток и выключателей открытого монтажа

Чтобы организовать проводку в стиле ретро в доме наиболее безопасным образом, необходимо подготовить такие материалы, как кабели, изоляторы для крепления кабелей, распредкоробки, саморезы и крестовую отвертку, а также розетки, выключатели и рамки для них. Все следует подобрать в ретро стиле, чтобы все элементы смотрелись гармонично.

Витые провода для открытого монтажа могут быть в обмотке из пластика разных оттенков – обычно есть возможность выбрать из нескольких вариантов тот, который больше подойдет под цветовую гамму интерьера (бежевый, коричневый, золотистый, бронзовый и даже зеленый или красный). Каждая жила в отдельной изоляции, в кабеле обычно 2 или 3 жилы, сверху пластик покрывают оплеткой из нити.

Распеределительные коробки в ретро стиле выполнены из керамики. Они монтируют непосредственно на поверхность стены и не требуют сверления отверстий. Коробки также могут быть разных оттенков – как светлых, так и темных (белый, мраморный, коричневый). Ретро-изоляторы представляют собой втулки из керамики. Такие изоляторы используются для промежуточного крепления провода на стене через определенное расстояние. Керамические ретро-розетки и выключатели также выполнены в аналогичном стиле. На выключателях предусмотрено несколько рабочих положений – поворот осуществляется на 2 или 4 позиции. Для монтажа потребуется минимальный набор инструментов – дрель, нож для зачистки кабеля, отвертки для саморезов, измерительные устройства (нивелир, рулетка), плоскогубцы.

Подрозетники для деревянных домов

Подрозетники для деревянных домов хотя и металлические, но не поддаются сварке

Выбирая подрозетники для деревянного дома, следует останавливаться на изделиях из металла. В большинстве случаев для их изготовления используется черное оцинкованное железо. Учитывая особенности эксплуатации коробок, применение меди или алюминия экономически нецелесообразно.

В соответствии со СНиП в целях пожарной безопасности в строениях из бруса, бревна и фанерных панелей должна быть установлена открытая проводка. Исходя из этого, предполагается монтаж внешних приборов управления накладного типа. Утапливать их в том случае, когда кабель идет по стенам, просто нелогично.

Устанавливается металлический подрозетник для дерева в таких случаях:

• Нужно вывести проложенный открытым способом кабель из соседней комнаты для монтажа смежных розеток с общим подводом. При установке на массив древесины вес приборов значения не имеет.
• Внутренние и внешние стены представляют собой щиты, сделанные из фанеры и базальтовый ваты. Этот материал не горит и является отличным диэлектриком. В нем можно прокладывать коммуникации любой мощности, так как вата защитит и от открытого пламени, и от высокой температуры.

Установка розеток и выключателей в полых перегородках

Скрытая проводка проходит не только внутри монолитных стен, но и за гипсокартонными перегородками и облицовкой, щитами из фанеры или ДВП, пластиковой облицовкой в общем, за тонкими листами материала, между которыми и стеной — пустота.

Установка распределительной коробки в гипсокартонной перегородке

Установка розеток и выключателей в этом случае несколько отличается от обычного способа. Чтобы проделать отверстия под установочные коробки, применяют не алмазную коронку, а коронку под гипсокартон. Работать с ней легче, нежели с алмазной. Можно использовать не перфоратор, а обычную дрель. Отверстия в материале проделываются заранее, сразу после того, как листы монтируются на место. Концы проводов перед этим подтягиваются к месту, где будут отверстия; как только они просверлены, кабели выводятся наружу.

Установочная коробка для полых стен: обратите внимание, на какую глубину она должна входить

Следующий этап — установка подрозетника. Для полых стен существуют специальные коробки. Для крепления их к стене на коробке есть специальные лапки. Нужно вставить коробку в отверстие и вытащить через лючки в днище провода, а затем закрутить два винта по бокам отверткой. Винты подтягивают лапки, которые упираются в лист материала с обратной стороны, фиксируя подрозетник на месте.

Крепление установочной коробки в полой стене

После этого розетка устанавливается в коробке. Если распаячные коробки, прикрепленные к основной стене, не прячутся за стенами, то присоединяются к материалу точно так же, как и подрозетники — при помощи прижимных лапок.

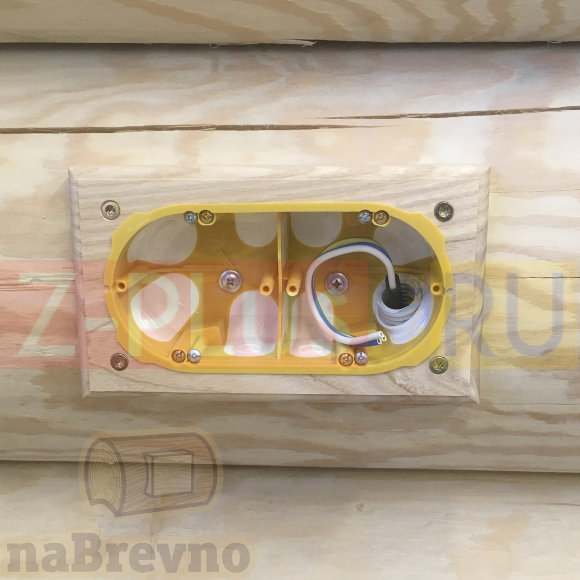

Использование накладок на бревно

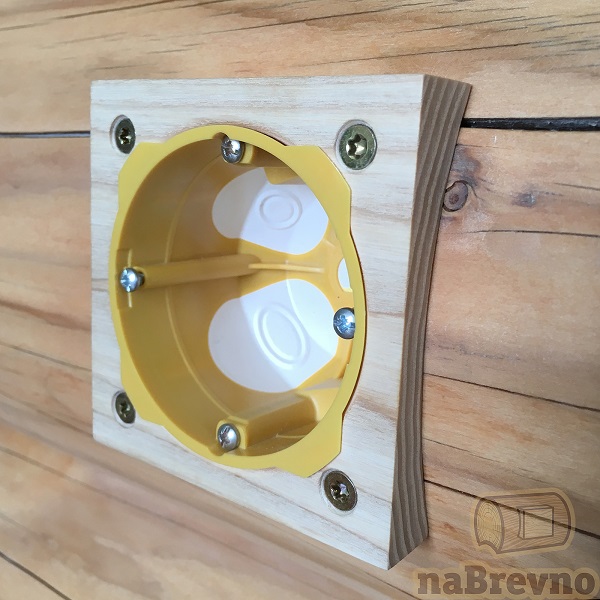

Декоративная накладка под розетку на бревно

Сквозное сверление массива древесины представляет собой очень трудный и дорогостоящий процесс, выполнить который самостоятельно просто невозможно. Для этого необходимо специальное оборудование и навыки выполнения точных горизонтальных и вертикальных каналов большой протяженности. Намного проще пойти по пути меньшего сопротивления, используя технологию прокладки электропроводки в стенах из бетона и кирпича. Речь идет о прокладке штроб, в которых будет уложена гофрированная стальная трубка.

Проблема заключается в том, что каналы нельзя заделывать шпаклевкой или мастикой. Для этого используются специальные пластиковые накладки, достоверно имитирующие натуральную древесину. Чтобы сократить объем работ, кабель укладывается под плинтусами и наличниками. В заключение делается одна горизонтальная штроба, которая после закрепления в ней кабеля закрывается накладкой. В самой накладке делается отверстие по форме стакана. После установки корпуса розетки оно закрывается крышкой.
