Выбираем мембранные баки для систем отопления: принцип работы, расчет и специфика конструкций

Назначение и особенности мембранных баков для отопления

Мембранные баки – один из важнейших элементов систем отопления. Они используются для компенсации перепадов давления, которые часто возникают в системах горячего водоснабжения и отопления.

Основной принцип работы мембранных баков заключается в том, что мембрана находится между водой и воздухом, отделяя их друг от друга. При изменении давления в системе мембрана сжимается или расширяется, что приводит к компенсации перепадов давления в системе.

Мембранные баки для отопления обладают рядом особенностей, благодаря которым они отличаются от других типов баков. Одна из главных особенностей – это возможность их установки в любом положении. Это обусловлено тем, что мембрана самостоятельно поддерживает баланс давления в системе. Кроме того, мембранные баки для отопления могут работать при температурах до 110 градусов.

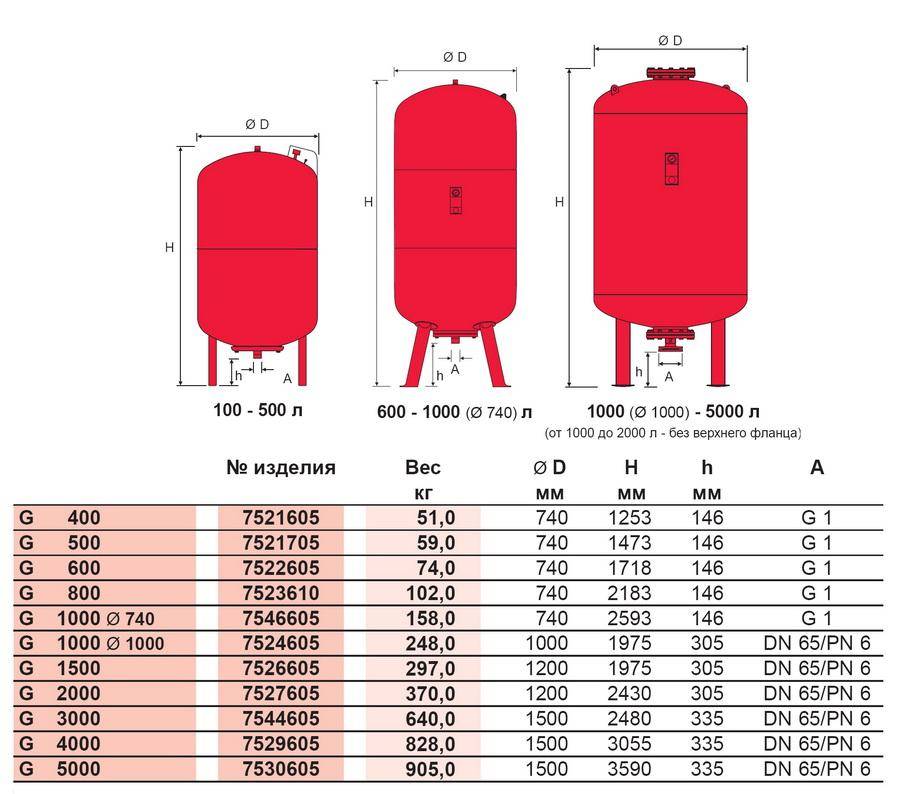

При выборе мембранных баков для отопления необходимо учитывать ряд характеристик, таких как давление, объем, диаметр, тип фланца и материал корпуса

Также важно учитывать мощность системы отопления и количество приборов в ней

Комплектация открытой системы отопления

Минимальная комплектация отопления

Помимо насоса в открытой системе отопления следует подобрать и другие компоненты. От правильности выбора будет зависеть работоспособность и эффективность всей схемы теплоснабжения.

Для правильного расчета открытой системы отопления в первую очередь вычисляется ее номинальная мощность. Если теплоизоляция здания хорошая – можно взять соотношение, что на 10 м² площади потребуется 1 кВт тепловой энергии. Для более точного расчета рекомендуется воспользоваться специальными программами. С их помощью можно составить корректную схему открытого теплоснабжения, вычислить оптимальные характеристики ее компонентов.

Для минимальной комплектации отопительной системы понадобятся такие элементы:

• Котел;
• Расширительный бак;
• Трубопроводы;
• Радиаторы и батареи.

Требования к последним двум невысокие. Чаще всего для обустройства теплоснабжения применяют полимерные трубы. Но специалисты рекомендуют для разгонного стояка использовать стальную трубу. Это объясняется высокой температурой в этой части системы отопления открытого типа для частного дома.

Выбор котла для открытого отопления

Виды котлов для открытого отопления

В первую очередь необходимо предупредить, что установка газовых и электрокотлов для открытой системы отопления запрещена. Нередко в системе образуются воздушные пробки, которые негативно повлияют на работу оборудования и могут привести к аварийным ситуациям. Поэтому единственной альтернативой остаются твердотопливные модели или котлы, работающие на дизельном топливе.

Установка котла должна выполняться согласно всем требованиям. Он располагается в отдельном помещении, где нельзя хранить топливо. Котельная должна иметь принудительную циркуляцию воздуха. Для оптимизации работы оборудования рекомендуется установка сэндвич-дымоходов.

Помимо этих факторов существуют специфические требования для нормальной адаптации котла открытой системы теплоснабжения:

• Нельзя устанавливать котлы длительного горения. Они рассчитаны для низкотемпературного режима работы системы. В таком случае расширение теплоносителя будет недостаточно для циркуляции;
• Если в системе не установлена насосная группа – необходим отдельный монтаж обратного клапана;
• Котел в системе теплоснабжения открытого типа для частного дома должен располагаться в самой низкой точке схемы.

Если в комплектацию оборудования не входит температурный датчик – его следует установить отдельно. Для точности измерения он монтируется на подающей трубе непосредственно после котла.

Модели расширительных баков для открытой системы

Схема установки и конструкция расширительного бака

Для компенсации теплового расширения теплоносителя и своевременного контроля его уровня необходим монтаж расширительного бака для открытого отопления. Он располагается в самой высокой точке системы и может выполнять сразу несколько функций.

Сначала выполняется расчет оптимального объема расширительного бака открытого типа для систем отопления. Он должен составлять как минимум 5% от количества теплоносителя в системе. В стандартной конструкции есть 3 патрубка, которые выполняют следующие функции:

• Входящий патрубок. С его помощью происходит подключение расширительного бака к открытой системе отопления. Обычно его диаметр на 1 размер меньше, чем у разгонного стояка, к которому выполняется монтаж. Поэтому необходим переходник;
• Труба циркуляции. Через нее горячая вода поступает дальше по магистрали;
• Сигнальный патрубок. Необходим для оповещения о критическом снижении уровня теплоносителя. При открытии крана из него не идет вода – следует дополнить систему.

Способы установки расширительного бака

Дополнительно можно модернизировать расширительный бак для открытого теплоснабжения. В некоторых случаях он может выполнять функцию узла подпитки. Для этого необходим дополнительный патрубок, который подключается к водопроводу. При критическом снижении объема горячей воды можно оперативно дополнить систему, открыв запорную арматуру.

Существует несколько схем монтажа расширительного бака. Для теплоснабжения открытого типа с насосом он может монтироваться на дальнем стояке. Такой вариант применяется редко, так как эффективность подобной схемы крайне низка. Чаще всего расширительный бак устанавливается на ближнем стояке для своевременного контроля состояния отопления.

Расчет экспанзомата для системы с котлом мощностью 31 кВт

Устройство газового котла со встроенным расширительным баком

Перед проведением расчетов по подбору расширительного бака следует знать, что большинство настенных котлов оборудованы встроенными расширительными баками. Объем встроенного бака указан в технической документации котла. При пересчете объема системы отопления по мощности котла (умножением 1кВт мощности по теплу на 15 литров) сверяют соответствие бака объему сооружаемой системы. При недостатке устанавливается дополнительный бак. Его объем рассчитывается за вычетом встроенного экспанзомата. Напольные котлы, как правило, не имеют встроенного оборудования.

Расчет выглядит следующим образом:

К = (ДМ – ДБ)/(ДМ+1) = (3,0 – 1,5)/(3,0 – 1) = 0,375

3,0 – давление в системе, максимальное, атм.;

1,5 – давление воздуха за мембраной, атм.;

0,375 – показатель эффективности бака, К.

Объем теплоносителя: В = 31х15 = 465 литров.

Тогда объем бака составит:

А = 465х0,04/0,375 = 49,6 литра.

Выбирается расширительный бак объемом не менее 50 литров с давлением воздуха в 1,5 атм. Общий способ подбора (10% от А) показывает необходимость применения бака объемом не менее 46,5 литров. В таком случае размер экспанзомата всегда округляется до большего объема – 50 литров.

Давление воздуха, включенное в расчет (1,5 атмосферы), можно изменить. На расширительных баках имеется встроенный клапан для заполнения воздухом. К нему можно подключить ручной насос и поднять давление в случае, если заводское давление составляет меньшую величину

При этом необходимо соблюдать осторожность – при значительном повышении давления можно повредить мембрану, поэтому процесс нужно контролировать по манометру. Клапан также выполняет функцию сброса давления при его поднятии до предельных значений. При расчете расширительного бака расчетный объем лучше увеличить на величину 5 – 10% — это мероприятие нивелирует погрешности расчета и не отразится на работе мембранного сосуда и комплекса отопления в целом

При расчете расширительного бака расчетный объем лучше увеличить на величину 5 – 10% — это мероприятие нивелирует погрешности расчета и не отразится на работе мембранного сосуда и комплекса отопления в целом.

Что представляют собой расширительные баки в системе отопления

Предназначение расширительных баков

В системе отопления постоянно происходят колебания температуры воды. Это приводит к изменению давления во всех узлах конструкции. Герметичность системы не позволяет избавиться от излишка жидкости. Последствия таких колебаний температуры и давления – выход из строя котла и трубопроводов. Кроме того, это опасно для людей, которые находятся в помещениях с трубопроводами.

Клапан для сброса излишков воды провоцирует появления еще одной проблемы. В систему попадает воздух, нарушается нормальный процесс циркуляции. При снижении температуры потребуется пополнить установку теплоносителем. Это влечет дополнительные затраты и неудобства. Выход из ситуации – расширительные мембранные баки.

Установка расширительного бака способствуют стабилизации работы всей отопительной системы. Конструкция объем и дизайн оборудования зависит от конкретных условий установки.

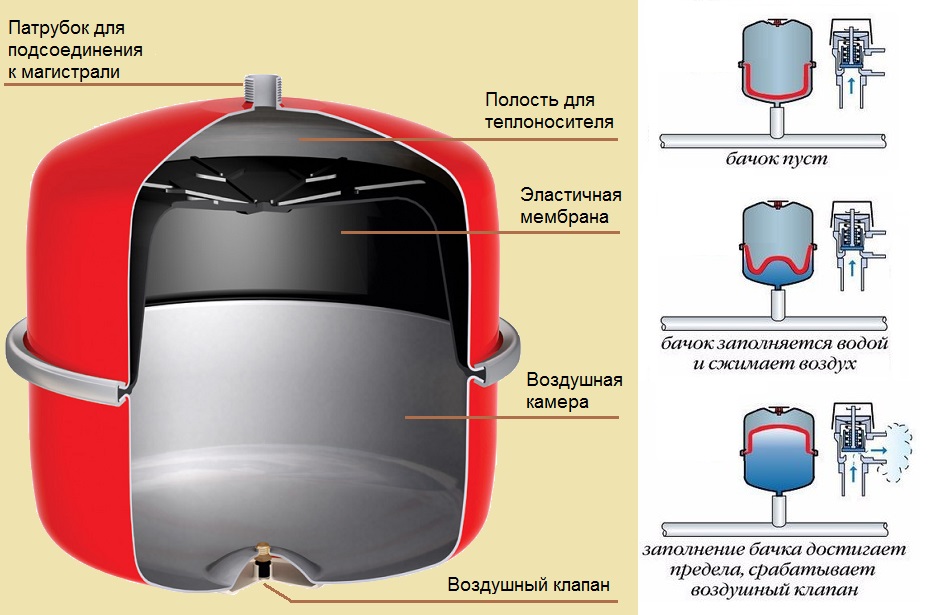

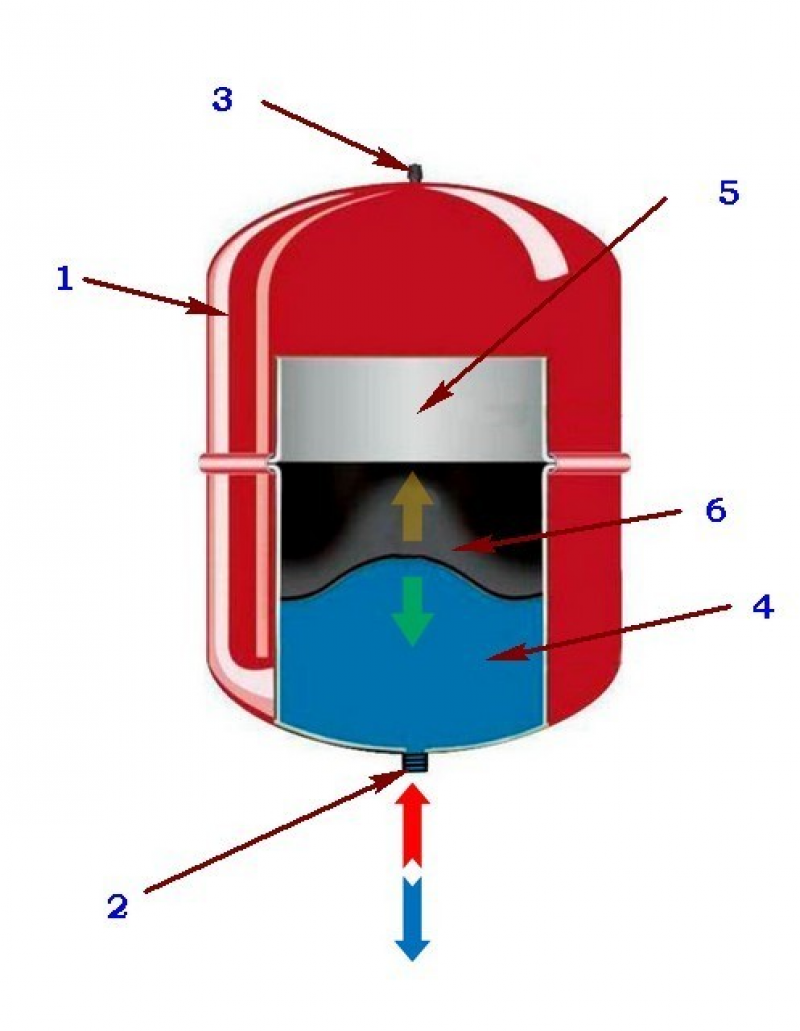

Конструкция и принцип работы мембранных расширительных баков

Бачок представлен в виде сосуда со встроенной мембраной, изготовленной из резины. Она делит внутреннее пространство на две части. В одной находится сжатый воздух, а другая предназначена для теплоносителя.

Иногда вместо воздуха используют сжатый газ, например, азот. Параметры давления газа представлены в паспорте. Когда система находится в нерабочем состоянии, внутренний объем бака заполнен газом или воздухом. Перед вводом в эксплуатацию устанавливают равновесное давление во всей системе. При изменении температуры носителя, в нашем случае воды, она расширяется и избыток начинает поступать в камеру расширительного бака. Давление в газовой части бака выравнивается с показателями давления в системе.

При больших объемах теплоносителя требуется установить контроль за давлением в камере, где находится воздух.

Внутренняя мембрана бывает:

• баллонная, которая в случае выхода из строя подлежит замене. Вода при использовании этого вида мембраны не соприкасается с корпусом бака;
• диафрагменная, которая относится к незаменимым и применяется для систем с небольшим количеством теплоносителя.

Преимущества и недостатки мембранных баков

Преимущества мембранных баков:

• бутиловые и резиновые мембраны допускаются к использованию в системах с питьевой водой;
• качество воды не является препятствием для использования мембранных баков. В случае использования воды с превышением по показателю содержания кальция, мембрану легко сменить;
• при подкачке требуется небольшое количество газа или воздуха;
• теплоноситель не испаряется. Благодаря этому отсутствуют его потери;
• минимальные затраты на эксплуатацию системы;
• монтаж не требует больших затрат средств и времени.

Читайте еще: Расширительный бак для системы водоснабжения: принцип работы и выполняемые функции, особенности расчета

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.
4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Замена мембраны

Заменить мембрану после поломки бака, скорее всего, придется. В таком случае, придется выполнить определенные типы работ:

• отсоединяем бак;
• при помощи ниппеля произвести сброс давления;
• производим демонтаж фланца, в том месте, где идет соединение трубопровода;
• убираем саму мембрану;
• делаем проверку на наличие загрязнений во внутренней поверхности бака. Если есть грязь или ржавчина, то делаем основательную промывку, отчистку;
• так же стоит помнить, что сама мембрана крайне чувствительная к маслам. По этой причине, их нельзя использовать в виде антикоррозийных средств, именно на внутренней части бака.

Особенности устройства и функциональное назначение

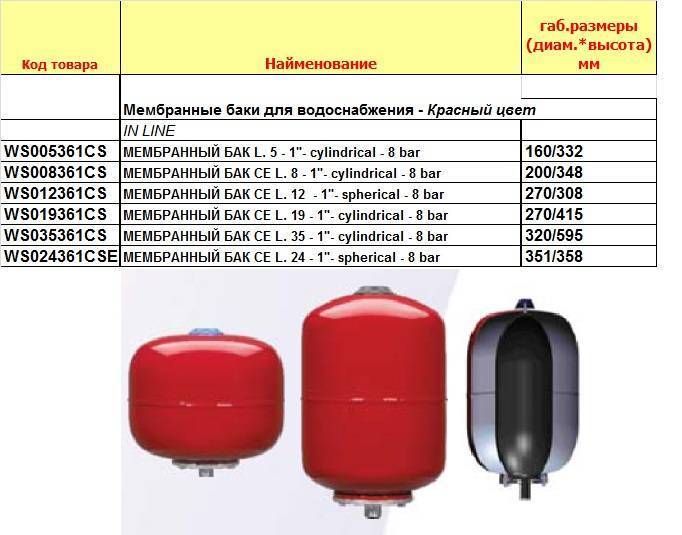

В первую очередь потребителей интересует, для чего нужен расширительный бак для водоснабжения. Он предназначается для поддержания оптимальной величины давления в системах водообеспечения.

Чаще всего для надежного водоснабжения используют закрытые устройства мембранного типа, представляющие собой резервуар, внутри которого имеется резиновая диафрагма. Это изделие делит мембранный расширительный бак для водоснабжения на водную и воздушную части.

После запуска системы подачи воды, при помощи электрического насоса водный отсек заполняется жидкостью. Одновременно объем воздушной камеры уменьшается. При эксплуатации мембранного бака для систем водоснабжения, чем выше будет давление, тем меньше воздуха останется в резервуаре.

Повторение цикла выключения-включения происходит много раз автоматически. Для проверки давления в системе водоподачи пользуются манометром, установить который можно непосредственно на резервуаре. Работу бака настраивают, подобрав для него оптимальный диапазон рабочего давления.

Смонтированный в системе водоснабжения расширительный бачок с мембраной одновременно выполняет несколько важных функций:

1. Поддерживает давление при отключенном насосе.
2. Защищает конструкцию подачи воды от возникновения гидравлического удара – его способен спровоцировать перепад напряжения в сети или проникновение в трубопровод воздуха.
3. Сохраняет некоторый объем воды под давлением.
4. Защищает насосное оборудование от преждевременного износа.

Популярные производители баков

1. Баки Wester для отопления признаны одними из лучших в России для домашнего использования. Отечественный производитель выпускает вертикальные и горизонтальные модели в расчете на объем от 8 до 500 л. У них резина сделана из особо прочного термостойкого материала, выдерживающего нагревание до 100 °C. Плюс к тому, расширительный бак комплектуется сменной мембранной, что увеличивает срок эксплуатации. Корпус изготовлен из прочной стали. Наиболее тяжелые бочки оснащены опорами. Гарантия распространяется на 3 года. Цена Wester WRV 80,наиболее востребованной модели, — около 2 500 рублей.

2. Следующая интересная марка – Reflex германского производителя. Отличается высокой прочностью и продолжительным сроком эксплуатации – до 12 лет. Расширительный бак Reflex для отопления любой модели изготовлен по знаменитой технологии династии Крупп, прославившиеся высококачественной сталью.

Объемы – самые различные: от 8 до 1 000 л. Бак оснащен сменной мембраной, рассчитанной температуру до 70 °C. Стоимость этой линейки от 1 520 рублей.

3. Очень часто встречается в продаже серия китайского производителя Zilmet CAL-PRO. На рынке предлагаются баки с емкостью от 4 до 900 л. Их корпус, сделанный из углеродистой стали, либо окольцован, либо соединен сваркой. Мембрана изготовлена из синтетического каучука. Прибор может работать при температуре от – 10 до 100 °C.

Стоимость мембранной расширительной емкости серии CAL-PRO для отопления начинается от 1 170.

Как выбрать для дома

При нагревании до 70-90 °C вся вода увеличивается в объеме на 4-5 %. Без буфера она создает высокое давление в трубах, из-за которого они могут лопнуть. Поэтому правильный выбор мембранного бака для отопительной системы очень важен. Его следует делать исходя из того, что расширитель должен взять на себя весь лишний объем жидкости. Поэтому перед покупкой необходимо верно рассчитать это количество, а ещё лучше проконсультироваться у проектировщиков.

Также желательно следить, чтобы бак был изготовлен из высококачественных материалов, иначе он просто не выдержит нагрузок.

Очень часто неопытные или недобросовестные продавцы-консультанты пытаются продать клиентам устройства, предназначенные для водоснабжения вместо требуемых, полагая, что разницы между ними практически нет, разве что в цвете (синий и красный). На самом деле, гидроаккумуляторы применяются в системах отопления разве что по недосмотру. В этом случае, так как их резина не предназначена для того, чтобы выдерживать нагревание, они быстро выходят из строя.

Краткая инструкция по установке своими руками

1. Для начала необходимо определиться с расположением прибора. По инструкции расширительный бак можно устанавливать в любом месте системы отопления, но во избежание резких скачков давления лучше поместить его сразу за циркулярным насосом.
2. Ставить прибор надо так, чтобы оставался доступ к воздушному клапану, сливному крану, запорной арматуре и другим важным деталям.
3. Во время монтажа в помещении должно быть не ниже 0 °C. Предохранительный клапан необходимо ставить по ходу течения.
4. В самой установке нет ничего сложного, надо лишь следовать инструкции и использовать надлежащие инструменты, в частности ключ для металлопластиковых труб и разъемов. Патрубок должен совпадать с трубопроводом.
5. Баки с большой емкостью необходимо крепить на дополнительные кронштейны. Для этого сначала размечают место, затем сверлят отверстие и прикрепляют подвесы анкерными болтами.
6. После того, как оборудование закреплено, к нему подводят трубу так, чтобы она не мешала и не оказывала давление на бак.
7. Затем монтируется редуктор давления, он должен быть установлен после счетчика.
8. Если все сделано верно, можно приступать к наладке – закачать воздух и воду, наблюдая за давлением. Когда оно будет уравновешено, можно начинать включать отопление.
9. Монтаж бака в многокотельной системе лучше доверить специалистам, которые прошли тестирование и получили соответствующую лицензию.

Цены по Москве

Купить мембранный расширительный бачок можно по ориентировочной стоимости, указанной в таблице.

Марка	Стоимость, рубли
Объем, л	8	12	18	24	35	50	80	100	150	200	300	500
Wester	790	860	900	1 000	1 650	1 900	2 500	3 500	5 200	9 500	11 500	18 100
Объем, л	8	12	18	25	33	60	80	100	140	200	300	500
Reflex	1 520	1 600	1 980	2 300	3 070	4 900	5 900	6 700	9 060	10 860	15 000	23 000
Объем, л	8	12	18	25	35	50	80	105	150	200	250	500
Zilmet CAL-PRO	1 170	1 230	1 300	1 630	2 100	3 100	4 200	6 100	7 600	9 480	12 200	22 200

Объем системы отопления

Большая часть воды содержится в радиаторах и трубах (подводящих или контурах водяного теплого пола).

Объем воды в радиаторах можно узнать из технической документации. Наиболее часто применяются стальные панельные и алюминиевые секционные радиаторы. По данным производителей в среднем алюминиевые вмещают 2,4 литра на каждый киловатт мощности, а панельные – 3 л/кВт.

В разводке в основном применяются металлопластиковые и ППР-трубы. Объем содержащейся в них воды зависит от диаметра и длины. Удельный объем (литров на метр погонный) приведен в таблице. Чтобы получить полный объем воды в трубах нужно удельный объем соответствующей трубы умножить на ее метраж.

Для получения суммарного объема системы отопления нужно сложить объем воды в радиаторах, в трубах и в котельном оборудовании.

Существует упрощенный метод определения объема системы отопления – 15 литров на каждый киловатт мощности. Такой подход является неточным, зачастую дает ошибку в несколько раз. Наиболее приближен к реальности коэффициент 15 л/кВт только в комбинации радиаторов и теплых полов. Но исходить нужно из мощности радиаторов, а не котла.

Необходимо ли ставить добавочный расширительный бачок

Добрый вечер вопрос монтаж бани а конкретно котёл двухконтурный настенный газовый

24 квт Волф. Я убеждаю народ что необходим добавочный расшерительный бачок на систему обогрева литров так на 12-14 кроме встроенного 8л у нас там 1-от котла подача и обратка к колекторной группе на 6 выпусков для пола с подогревом общая квадратура пола с подогревом 70 кв метров и ГВС и ХВС скажите Я же прав. Евгений

Нужный объём расширительного бачка формируют расчётом:

VL – полная ёмкость отопительные системы (объём носителя тепла в котле, отопительных приборах, трубах, змеевике бойлера и теплоаккумуляторе), л;

Е – показатель увеличения жидкости, %;

D – результативность мембранного расширительного бачка.

Со своей стороны, D = (PV – PS) / (PV + 1)

РV – максимальное рабочее давление (для приватного дома средней площади в принципе достаточно 2,5 бар);

PS – давление зарядки расширительного гидроаккумулятора, м (0,5 бар = 5 метров, применяем значение статического давления, оно устанавливается разницей между верхней отметкой отопительные системы и уровнем установки бачка).

Так как мы не знаем ни параметров вашей отопительные системы, ни диаметра труб пола с подогревом и их шага, сделать точный расчёт необходимого объёма расширительного бачка возможным не представляется.

Длину каждого отопительного контура можно поставить по обозначениям на подающей и отводящей трубах, подсоединённых к гребёнкам. Во время изготовления на них наноситься маркировка в метрах. Отняв от большего значения меньшее, узнать можно длину петли. Зная общую протяжённость всех труб и их диаметр, можно определить объём жидкости в них. Кол-во носителя тепла, которое вмещает котёл, отмечено в его техническом паспорте. Если есть теплоаккумулятор, нагреватель воды, данные также необходимо взять из инструкции к оборудованию. Про отопительные батареи вы не упоминаете, однако, если они есть, также необходимо высчитать объём жидкости как в приборах теплоснабжения, так и в подводящих трубах. Сложить полученные цифры, это будет общая ёмкость системы. Зная её, вы сумеете высчитать объём расширительного бачка своими силами.

Необходим ли добавочный расширительный бачок и какой обязан быть его объём, весьма и весьма примерно можно подумать, исходя из мощности котла. При отсутствии добавочного теплоаккумулятора, в циркуляционной системе обогрева в среднем приходится:

• для конвекторной разводки — 7 литров на 1 кВт мощности котла;
• для радиаторной — 10,5 л/кВт;
• для полов с подогревом — 17 л/кВт.

В нашем случае, исходя из вашего описания, примерный объём системы — 17 л/кВт х 24 кВт = 408 л.

Для приблизительного подсчёта образно говоря примем значения следующих показателей: PV = 2,5 бар; PS = 0,5 бар (высота от верхней точки до бачка 5 м); E = 0,029 (вода, 70 ?С).

Считаем по формулам:

D = (2,5 – 0,5) / (2,5 + 1) = 0,285

V = (408 x 0,029) / 0,285 = 41,5 л

Приобретаем: добавочный расширительный бачок

обязан иметь объём 41,5 – 8 = 33,5 литра. При подборе между меньшим и большим по объёму вариантом лучше взять больший — 40 л, а не 30 л.

Вы, Евгений, разумеется, правы: добавочный расширительный гидроаккумулятор в таком случае обязателен. Прикидка, проведенная «на глазок», красноречиво об этом говорит. Однако объём расширительного бачка, также как и прочие параметры системы, просят достаточно точного расчёта, в другом случае теплоснабжение будет работать нестабильно и недостаточно экономично.

Опишите собственный вопрос по возможности по подробнее и наш специалист даст ответ на него

здравствуйте уменя стоит газовый

настеныйкотел унего в середине собственный расшеритель есть можно ли установить допалнительный расшерительный бак

Расчет мембранного бака

Расчет объема

Первым шагом при выборе мембранного бака является расчет нужного объема. Для этого необходимо учитывать площадь помещения, количество радиаторов и температурный режим. Рекомендуется умножить площадь помещения на 100, для получения нужного объема в литрах.

Расчет давления

Следующим этапом является расчет максимального давления в системе. Оно зависит от температуры проточной жидкости и высоты монтажа бака. Рекомендуется выбирать бак с запасом на 20-30% от расчетного давления.

Расчет выбора мембраны

Важным шагом при выборе мембранного бака является расчет выбора мембраны. Она должна быть подобрана с учетом максимального давления, температуры и параметров проточной жидкости. Рекомендуется выбирать мембрану с запасом на 10-20% от расчетного давления.

Безопасность

Перед выбором мембранного бака необходимо обратить внимание на наличие клапанов безопасности, предохранительных клапанов и манометров. Они помогут обеспечить безопасность работы системы и избежать возможных аварийных ситуаций

Фланцевые со сменной мембраной

Фланцевые мембранные баки представляют собой конструкцию с особым типом мембраны. В таких баках мембрана имеет сплошной слой, который крепится к обойме на раструбном фланце. Баки достаточно компактны и удобны для установки в помещениях с ограниченным пространством.

Принцип работы таких баков заключается в создании отделяющей мембраной двух отсеков – водного и воздушного. Регулятор давления позволяет поддерживать определённое давление в воздушном отсеке, а мембрана герметично разделяет его от воды, что предотвращает коррозию и повышает долговечность бака.

Наиболее важным преимуществом фланцевых баков можно считать наличие сменной мембраны. В случае её повреждения или необходимости провести замену мембраны при эксплуатации, нет необходимости демонтировать всю конструкцию, что упрощает техобслуживание и экономит время и деньги.

Достоинства фланцевых баков со сменной мембраной

Преимущества	Недостатки
Сменная мембрана позволяет проводить ремонт или замену без демонтажа всей конструкции	Требуют регулярной проверки на наличие коррозии и повреждений в местах крепления мембран к обойме
Герметичность делит водный и воздушный отсеки, что предотвращает коррозию и повышает долговечность бака	Необходимость постоянного контроля и обслуживания регулятора давления воздушного отсека
Компактный и удобный для установки в помещениях с ограниченным пространством	Требуют базовых навыков для проведения ремонта или замены мембраны

Как правильно поставить бак

При монтаже открытого резервуара в чердачном помещении следует соблюдать ряд правил:

1. Емкость должна стоять прямо над котлом и соединяться с ним вертикальным стояком подающей магистрали.
2. Корпус сосуда надо тщательно утеплить, дабы впустую не терять тепло на обогрев холодного чердака.
3. Обязательно организовать аварийный перелив, чтобы в нештатной ситуации горячая вода не залила потолок.
4. Чтобы упростить контроль уровня и подпитку, рекомендуется вывести в котельную 2 дополнительных трубопровода, как это показано на схеме подключения бака:

Установка расширительного бака мембранного типа выполняется вертикально либо горизонтально в любом положении. Малые емкости принято крепить к стене хомутом или подвешивать к специальному кронштейну, большие – просто ставить на пол. Тут есть один момент: работоспособность мембранного бачка не зависит от его ориентации в пространстве, чего нельзя сказать о сроке службы.

Сосуд с закрытого типа прослужит дольше, если его смонтировать вертикально воздушной камерой кверху. Рано или поздно мембрана исчерпает свой ресурс, появятся трещины. При горизонтальном расположении бачка воздух из камеры станет быстро проникать в теплоноситель, а тот – занимать его место. Ставить новый расширительный бак на отопление придется в срочном порядке.  Если емкость висит на кронштейне «вниз головой», эффект проявится быстрее.

В нормальном вертикальном положении воздух из верхней камеры будет медленно проникать через трещины в нижнюю, как и теплоноситель неохотно пойдет вверх. Пока размеры и количество трещин не возрастет до критичного уровня, отопление будет исправно работать. Процесс занимает длительное время, неполадку вы заметите далеко не сразу.

Но как бы вы ни размещали сосуд, стоит придерживаться следующих рекомендаций:

1. Изделие надо располагать в котельной таким образом, чтобы его было удобно обслуживать. Не устанавливайте напольные аппараты вплотную к стене.
2. При настенном монтаже расширительного бака системы отопления не ставьте его слишком высоко, чтобы при обслуживании не пришлось дотягиваться до отсекающего крана или воздушного золотника.
3. Нагрузка от подводящих трубопроводов и отсекающей арматуры не должна ложиться на патрубок бачка. Крепите трубы вместе с кранами отдельно, это облегчит замену резервуара в случае поломки.
4. Не допускается прокладывать подводящую трубу по полу через проход или подвешивать на высоте головы.

Итоговый расчет

Определив суммарное количество теплоносителя в котельном агрегате и контуре, можно выполнить расчет объёма расширительного бака.

Для этого можно воспользоваться формулой , с учетом, что:

• для воды – 4%;
• для этиленгликоля 10% – 4,4%;
• для этиленгликоля 20% – 4,8%.

_сист

Если параметр D не указан в паспорте бака, его рассчитывают, используя формулу , при этом:Р_макс – показатель максимально допустимого давления в системе (в соответствии с этим параметром выполняется заводская настройка предохранительного клапана);Р_нач – давление в воздушной камере бака при первоначальной накачке.

Выбирая бачок, следует обратить внимание на максимально допустимые рабочие параметры:

• температура теплоносителя – до 120°С;
• давление в системе – до 6-10 Бар.

Устанавливать допускается только мембранный бак, рабочие показатели которого несколько превышают расчетные значения.

Выводы

Чтобы отопительная система работала правильно, необходимо знать, как рассчитать расширительный бак для отопления. Кроме того, устройство следует настроить согласно инструкции от производителя или самостоятельно.

Во втором случае воздушную камеру при помощи ручного насоса закачивается воздух с таким расчетом, чтобы давление в этой камере было на 0,2 атмосферы ниже рабочего давления котельного агрегата.

Правильный расчет и настройка мембранного бака помогут обеспечить стабильное давление в отопительном контуре во время его эксплуатации.

Видео по теме:
