Как работает мембранная гидроизоляция фундамента

Виды мембран

ЭПДМ мембрана

ЭПДМ мембраны – это родоначальники полимерных мембран, известны уже более 50 лет, прошли “проверку временем”. Основой ЭПДМ мембран является полимеризированный этилен-пропилен-диен-мономер или просто синтетический каучук. Для увеличения прочности полимерной мембраны ее армируют сеткой из полиэстера.

Благодаря высоким физико-механическим свойствам, в том числе гибкостью на стержне (до -60°С), устойчивостью к УФ – излучению, стойкостью к воздействию высоких температур (до +130°С), полимерные мембраны можно использовать от Сибири до Краснодарского края.

Основным достоинством ЭПДМ мембран является высокая эластичность, достигающая 400%, позволяющая переносить подвижки зданий. Поэтому полимерные мембраны этого вида довольно часто используют для гидроизоляции тоннелей, емкостей, хранилищ, прудов и т.д.

Важным преимуществом полимерных мембран, также, является совместимость с битумными материалами и экологическая безопасность, связанная с отсутствием выделения летучих веществ из ЭПДМ мембран в атмосферу.

Основной недостаток ЭПДМ мембраны – это клеевая технология соединения швов между полотнами, прочность и надежность такого шва меньше чем сварного.

Полимерная мембрана выпускается в рулонах с большой площадью, за счет чего уменьшается количество швов и увеличивается скорость проведения робот по укладке мембраны.

Форма выпуска – рулоны шириной от 2-15 м и длиной до 61 м. Толщина – 1,14-1,52 мм.

Срок службы – более 50 лет.

ПВХ мембрана

ПВХ мембраны являются самым распространенным видом полимерных мембран в России (около 74% рынка по состоянию на 2012 год).

ПВХ мембрана – рулонный гидроизоляционный полимерный материал на основе поливинилхлорида с добавлением пластификаторов, которые придают ПВХ пластику необходимую гибкость, а армирующая основа из полиэстеровой сетки или стеклохолста придает необходимую прочность.

Полимерная мембрана обладает огнестойкостью (способность материала к самозатуханию не позволяет пламени в случае пожара распространяться по кровли) и отличной стойкостью к ультрафиолету.

Основным недостатком ПВХ мембраны является несовместимость с битумными материалами и экструдированным пенополистиролом. Для их совместного применения необходимо предусмотреть разделительный слой из геотекстиля или стеклохолста.

Полимерная мембрана имеет в своем составе долю летучих пластификаторов. Испаряющиеся со временем летучие вещества создают экологическую проблему, что также является существенным недостатком ПВХ мембраны.

Форма выпуска – рулоны шириной 0,8-2 м. Толщина – 1,2-2 мм. Группа горючести – Г1-Г4.

Срок службы – 25-30 лет.

ТПО мембрана

ТПО мембраны, разработанные в начале 1990-х годов в США, являются наиболее совершенными гидроизоляционными полимерными мембранами.

Основа ТПО мембраны – термопластичные полиолефины: смесь этилен – пропиленового каучука (70%) и полипропилена (30%). Полимерная мембрана этого вида сочетает в себе достоинства пластика и резины, лучше совмещается с битумом.

ТПО мембраны обладают высокой прочностью, поэтому их целесообразно использовать в новостройках, на кровлях сложной конфигурации, в местах, где высок риск случайного повреждения мембраны (например, жилые здания).

Полимерная мембрана является эластичной даже при очень низких температурах, экологически безопасна, т.к. не содержат летучих веществ.

Форма выпуска – рулоны шириной 0,5-3 м. Толщина – 1,2-2 мм. Группа горючести – Г1-Г4.

Срок службы – 40 лет.

Особенности изоляции фундаментов полимерной мембраной

Такие мембраны производятся с помощью передовых методов. Сырьем для пленок служат поливинилхлорид, пластификаторы, сажа и стабилизаторы, обеспечивающие защитной мембране стойкость к микроорганизмам, слабым растворам солей, щелочей и кислот, находящихся в грунте. Поливинилхлоридные мембраны очень удобны в монтаже и достаточно прочны. Срок их службы может составлять 50 лет и более. Свойства материала таковы, что они позволяют готовому покрытию идеально исполнять функции защиты любых заглубленных конструкций. Многие ПВХ-мембраны оснащены сигнальным слоем, который имеет ярко-желтый цвет. По его изменению можно быстро обнаружить поврежденный в процессе установки участок гидроизоляции и своевременно принять меры по ремонту. ПВХ-мембраны различаются по толщине, которая может составлять 0,4-2 мм. При глубине закладки фундамента до 10 м используются гидроизоляционные мембраны толщиной до 1,5 мм. Если подошва фундамента расположена глубже, применяются покрытия толщиной 2 мм.

Производителями выпускаются плоские ПВХ-мембраны и профилированные. Плоские мембраны используются для гидроизоляции и влагозащиты. В зависимости от этого подбирается толщина покрытия и способ соединения его полотен. Некоторые виды плоских пленок имеют рифленую наружную поверхность для лучшего сцепления изоляции со строительным раствором.

Профилированные мембраны — это листы, имеющие на своей поверхности шиповидные выступы. При монтаже изоляции за счет этих выступов между поверхностью фундамента и мембраной образуется зазор. Если под изоляцию попадает вода, благодаря такому зазору она отводится к дренажу.

В зависимости от грунтовых условий используется многослойная или однослойная профилированная изоляция. По функционалу они делятся на дренажные и защитные мембраны. К примеру, если вдоль стен фундамента проложен дренаж, подходящая к этим условиям мембрана укладывается вместе с геотекстилем, который по сути является фильтром: противодействует попаданию в нее частиц грунта, тем самым предотвращая заиливание дренажа. Отверстия в геотекстильном полотне имеют размер около 120 микрон.

Толщина профилированных мембран обычно составляет 0,5-1 мм, а высота их выступов — 8 мм. Ширина полотен такой изоляции — от 1-2,5 м. Крепятся они непосредственно к поверхности стен фундамента. Принципиальное различие гидроизоляции фундамента ПВХ-мембраной от наплавления на него рулонных полимерно-битумных изделий — отсутствие необходимости сплошного наклеивания материала на основание.

Еще одной особенностью поливинилхлоридной изоляции является возможность устройства системы, пригодной для ремонта в случае укладки ПВХ-мембраны между слоями бетона. Суть такой системы заключается в разделении изолирующего слоя на специальные карты и монтаж инъекционных штуцеров. При этом можно быстро определить место протечки и устранить дефект в отдельной карте, а не во всем защитном контуре фундамента. Ремонт выполняется путем закачки через инъекционные штуцеры полиуретановых, эпоксидных или аналогичных им составов.

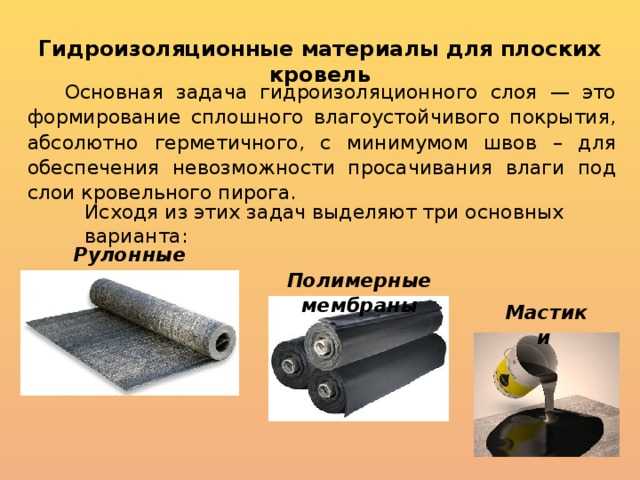

Как выбрать материал для гидроизоляции и пароизоляции для разных видов кровли

Монтаж с применением качественной гидроизоляции с соблюдением правил укладки позволит добиться эффективной защиты конструкции от влаги и создать внутри дома комфортную атмосферу. Поэтому рекомендуется привлекать специалиста на начальном этапе проведения работ.

Установка гидроизоляции начинается с выбора подходящего материала. На сегодняшний день рынок постоянно пополняется разнообразной изоляцией — мембранами, пленками, жидкими составами. Не стоит забывать также о проверенных временем рулонных наплавляемых материалах. Выбор той или иной гидроизоляции будет зависеть от типа кровли.

1. Плоская кровля с углом наклона не более 5%. Монтаж защитного гидроизоляционного покрытия в этом случае может быть выполнен с применением наливных, обмазочных, распыляемых или наплавляемых материалов.
2. Скатная кровля. Монтаж в этом случае может быть выполнен с использованием рулонной гидроизоляции, в частности, идеальным вариантом станет пергамин, позволяющий кровельному «пирогу» дышать и при этом защищать конструкцию от влаги, поступающей снизу, со стороны помещения. Для защиты же от атмосферных осадков скатной кровли можно применить пленочную гидроизоляцию — рубероид, стеклоизол, дышащие мембраны.

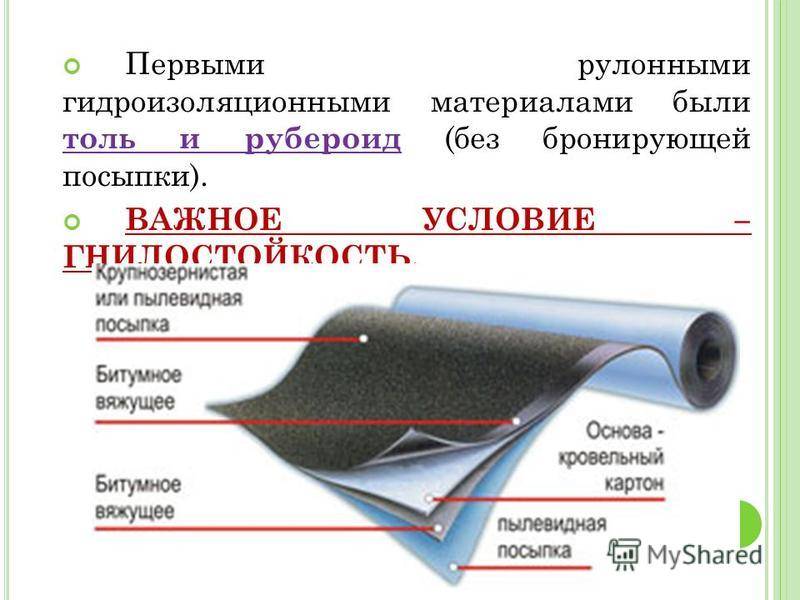

Пергамин

Монтаж гидроизоляции с внутренней стороны кровельной конструкции с применением пергамина позволяет решить одновременно две задачи – защищает утеплитель от влаги, поступающей со стороны помещения, и является хорошей пароизоляцией.

• стропила с деревянной обрешеткой;
• гидроизоляция (двойной слой пергамина);
• кровельный материал.

• монтаж внутренней обшивки чердака с применением гипсокартона;
• стропильная система;
• слой пергамина со стороны чердака;
• монтаж утеплителя;
• слой пергамина для гидроизоляции;
• кровельное финишное покрытие.

Монтажом гидроизоляции должен заниматься специалист, чтобы не допустить ошибок и сделать эффективную преграду от влаги.

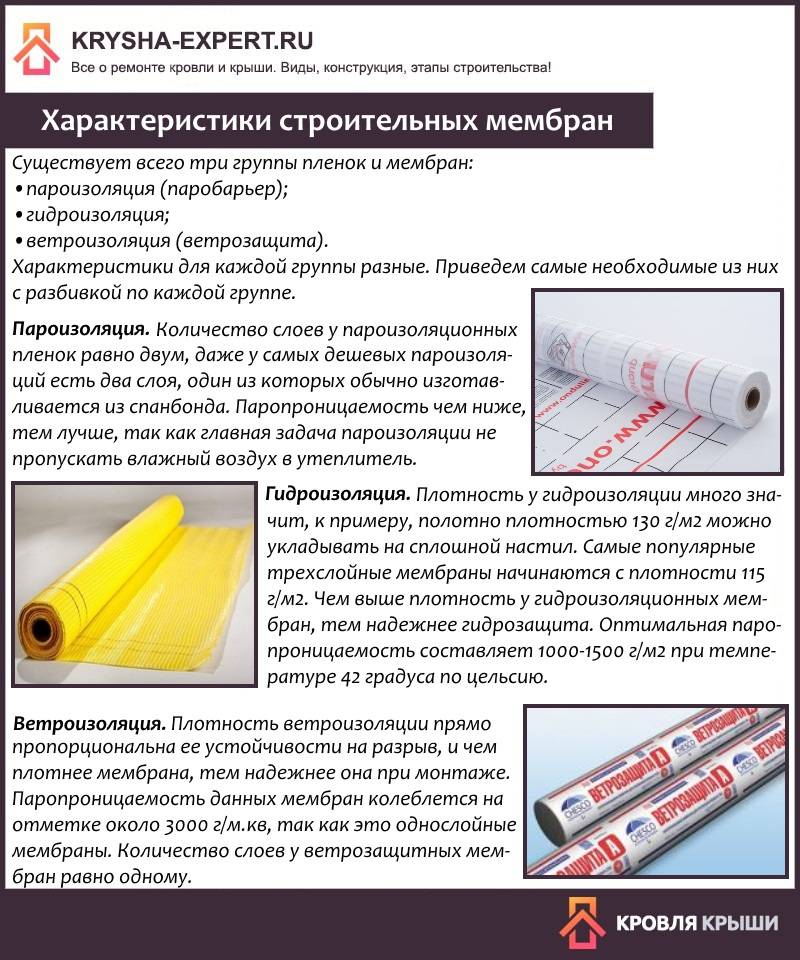

Паро – гидроизоляционная плёнка

Для монтажа гидроизоляции применяется полиэтиленовая или полипропиленовая пленка. Если же требуется пароизоляционный слой, то для этих целей идеально подойдет дышащая мембрана. Она свободно пропускает влагу из слоя теплоизоляции, обеспечивая ее сухость и одновременно с этим предотвращая попадание водяных паров в утеплитель.

Пароизоляционная мембрана применяется для всех типов крыш, при этом тип конструкции не играет никакой роли. Монтаж материала данного типа будет уместен для крыш загородных домов, отапливаемых строений, бань.

Монтаж мембраны может укладываться сразу на слой теплоизоляции, без зазоров. Если же используется обычная гидроизоляция (пленка), то требуется оставлять вентзазор между изоляцией и утеплителем не менее 50 мм.

Правильный монтаж пароизоляции станет залогом надежной защиты кровельных материалов и утеплителя от преждевременного разрушения. Выполняется процесс в несколько этапов:

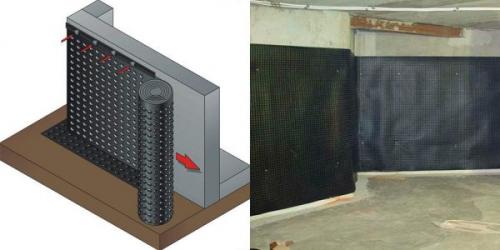

Монтаж профилированного материала

Перед тем как приступить к монтажу шипованной гидроизоляции, необходимо очистить обрабатываемую поверхность от грязи и пыли. Основания фундамента из бетона обязательно грунтуются праймером.

Наружная стена обрабатывается битумной мастикой. Мембрана укладывается шипами внутрь, за исключением тех случаев, когда планируется использование геополотна.

Для соблюдения технологических правил следует укладывать листовой материал внахлест (50 мм), воспользовавшись профилированными защелками, которые расположены по краям листов.

Окончательная фиксация изоляции осуществляется при помощи дюбелей. К бетонной поверхности гидроизоляционная мембрана с профильной структурой придавливается прижимной планкой.

Мембрана гидроизоляционная для фундамента. Гидроизоляционные мембраны для фундаментов и подвалов

Гидроизоляция с помощью мембраны для фундамента

Во время эксплуатации фундамент подвергается воздействию многих негативных явлений. Среди них основное значение имеют грунтовые воды, которые могут менять свой уровень в зависимости от времени года. Для защиты основания дома или какого-либо строения используются гидроизоляционные материалы, которые защищают фундамент от воды. Однако такая гидроизоляция имеет множество стыков, которым свойственно разрушаться со временем. Именно в этом месте может наблюдаться проникновение воды к основанию постройки, что непременно приводит к его разрушению. Для более надежной защиты фундамента рекомендуется использовать гидроизоляционную мембрану. Благодаря особому сплетению волокон материала выполняется основная задача – препятствовать проникновению влаги в фундамент, предотвращая все нежелательные последствия от ее воздействия.

Способы защиты фундамента от влаги

Чтобы надежно защитить дом от сырости, нужно сделать правильный выбор материала, а также способ его монтажа. Помимо этого, необходимо знать какая именно защита требуется фундаменту. В зависимости от существующей угрозы со стороны грунтовых вод различают два вида защиты фундамента:

Влагозащита фундаментов

• Влагоизоляция – легкая защита. Она препятствует капиллярному проникновению грунтовых вод, а также защищает основание от природной почвенной влаги. Такую защиту необходимо устанавливать в тех случаях, когда строение располагается на участке, где проницаемые грунты расположены выше уровня грунтовых вод.
• Гидроизоляция – это защита средней и тяжелой степени. Она служит барьером на пути поверхностных вод, которые могут просачиваться в направлении дома. Кроме того гидроизоляция защищает от напорных грунтовых вод, которые располагаются выше уровня пола в подвале, а также в случае угрозы при их сезоном подъеме.

Виды гидроизоляционных мембран

В зависимости от технических характеристик различают следующие виды материала:

Плоская пленочная мембрана может быть изготовлена из полиэтилена с высокой или низкой плотностью, полиолефина или поливинилхлорида. Материал представляет собой пленку, толщина которой колеблется в пределах от 0,2 мм до 2 мм

Важно помнить, что гидроизоляцию фундамента нужно выполнять пленкой толщиной от 0,4 мм. Плоская мембрана может использоваться и для защиты и легкой, и тяжелой степени

Материал подбирается по соответствующим параметрам толщины и способа стыковки. Для лучшего сцепления материала с раствором можно остановить выбор на пленке с рифленой поверхностью.
Для производства профилированной мембраны используется полиэтилен высокой плотности. Она выполняется в виде листа с круглыми или шиповидными выступами. В зависимости от этого мембрана может быть пупырчатой или шипованной. Толщина профилированной мембраны может быть от 0,5 мм до 1 мм, а высота выступов не превышает 8 мм. Однако иногда можно встретить материал с шипами до 2 см. такое профилирование допускается только на мембранах, имеющих толщину 1 мм. Ширина профилированной мембраны для гидроизоляции фундамента может быть разной: 1 м; 1,5 м; 2 м; 2,5 м. Крепление выполняется непосредственно на стену. Профилированная мембрана может использоваться одновременно для гидроизоляции и для защиты основания от повреждения. В зависимости от степени угрозы со стороны грунтовых вод параллельно можно использовать геотекстиль. В этом случае защита будет многослойной.

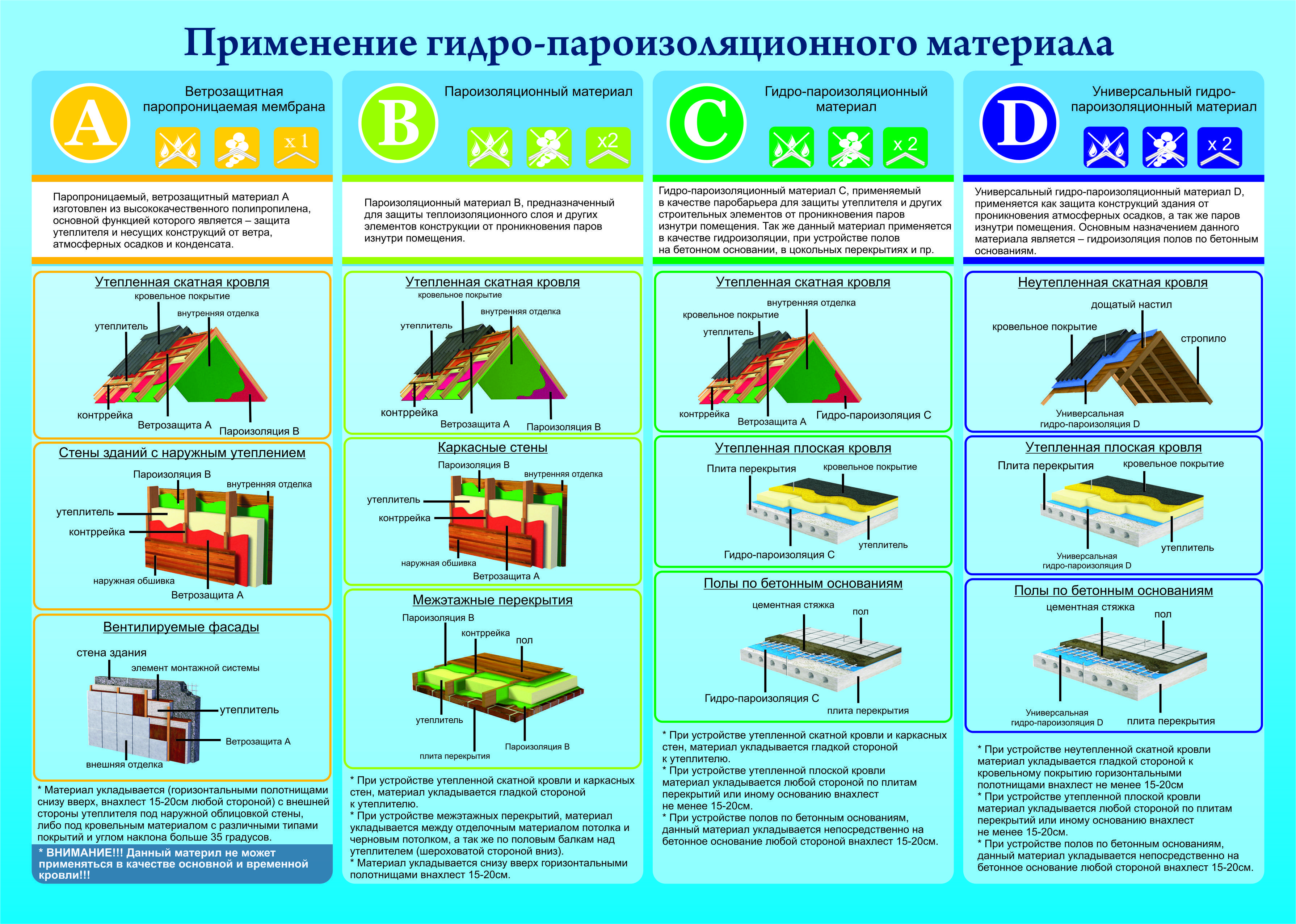

Внешняя защита конструкций дома от ветра и дождя: Изоспан А

Все пленки группы А защищают утеплители и элементы кровли от негативного воздействия именно внешней среды, а все остальные – одновременно и внешней, и внутренней.

Здесь же речь идет о ветро- влагозащитной мембране, защищающей утеплитель от дождя, снега и ветра. При этом эта мембрана также удаляет конденсат с ворсистой стороны. Такие пленки фиксируют на минеральную вату или пенополистирол с внешней стороны.

Что касается более новых модификаций, Изоспан AM и АQ сделаны из трехслойной пленки, что дает возможность повысить уровень защиты зданий. Также в группе «А» существуют отдельные варианты, стойкие к высоким температурам и пожарам.

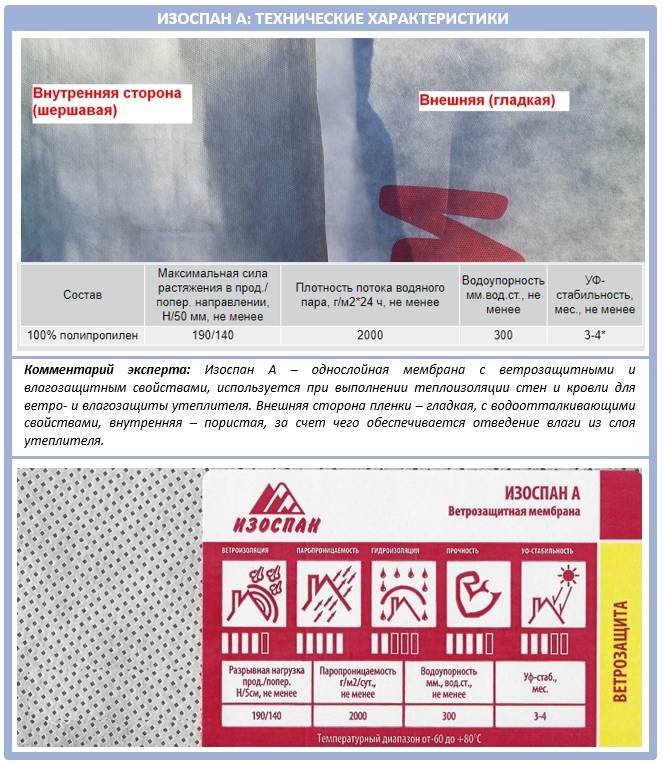

Давайте внимательнее рассмотрим, для каких задач применяются пленки Изоспан А и какие у них технические характеристики и свойства:

Итак, гидрозащитная гидро-ветрозащитная мембрана Изоспан AQ Proff паропроницаема и предназначена для того, чтобы защитить утеплитель и конструкцию кровли от воздействия окружающей среды. А именно – от влаги от дождя.

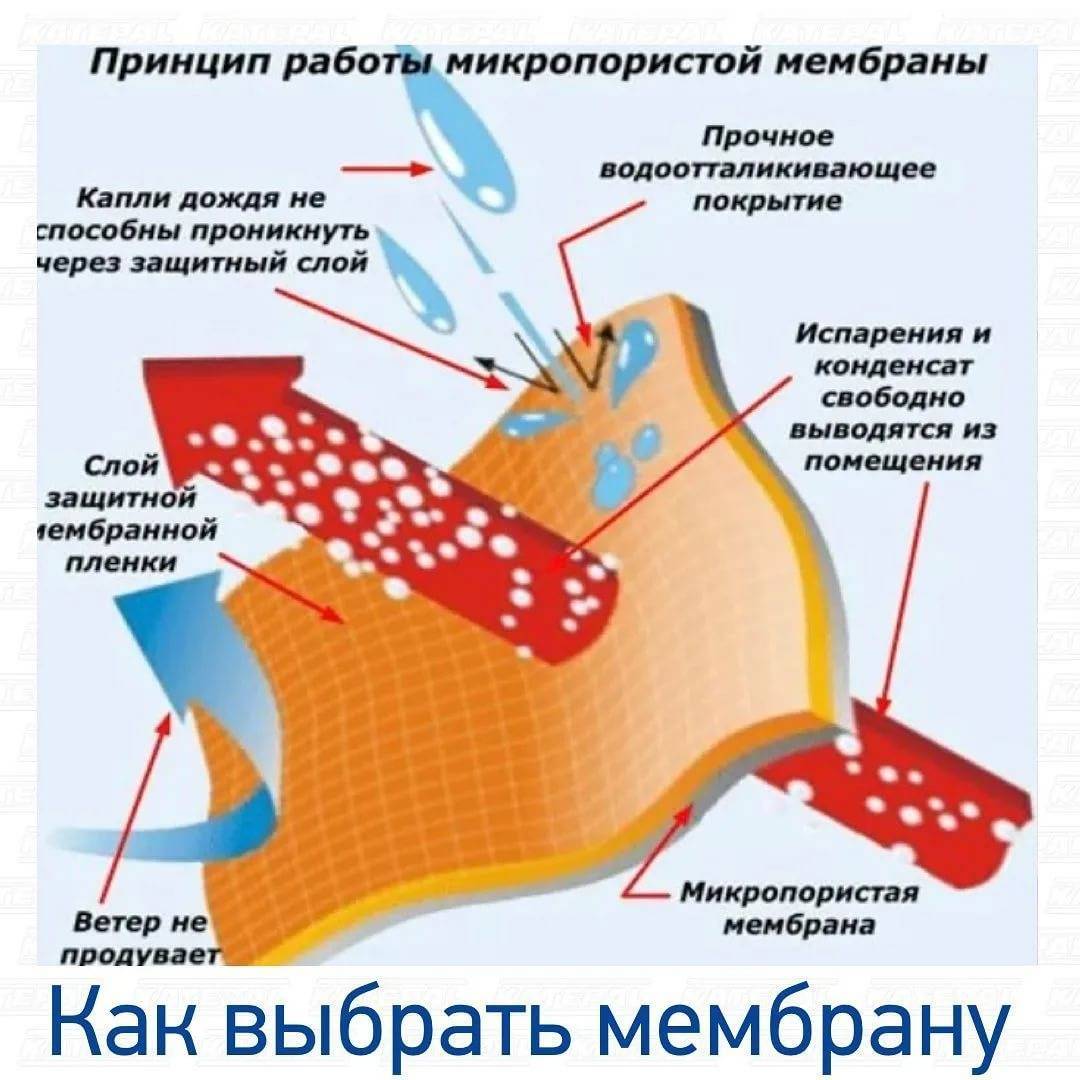

Почему паропроницаемая? Дело в том, что такая мембрана должна выводить водяные пары из утеплителя прямо в атмосферу. Если она станет препятствовать этим парам, то в самом утеплителе начнет задерживается влага и развиваться плесень.

Но при этом, с другой стороны, гидроизоляция должна обладать определенной водоупорностью. Одним словом, с одной стороны пропускать воду, с другой – нет. Изоспан предлагает для этих целей использовать профессиональную трехслойную супердиффузионную мембрану Изоспан AQ Proff:

К слову, на всех пленках Изоспан, где есть пометка Proff, нанесена специальная разметка в виде сетки с клетками 10х10 см. Это специально сделано для удобного монтажа, штриховые линии вдоль краев полотна указывают на линию нахлеста. Например, вертикальные линии нанесены с шагом 1 метр, благодаря чему пленку легко резать без предварительного измерения рулеткой.

Укладывают Изоспан AQ Proff прямо на утеплитель, без специального оставленных вентиляционных зазоров, благодаря чему экономят на устройстве обрешетки.

У этой мембраны также отличная светоустойчивость, благодаря которой ее можно укладывать в качестве временной кровли. А еще она отличается высокой прочностью, что позволяет производить монтаж в любую погоду, даже при сильном ветре.

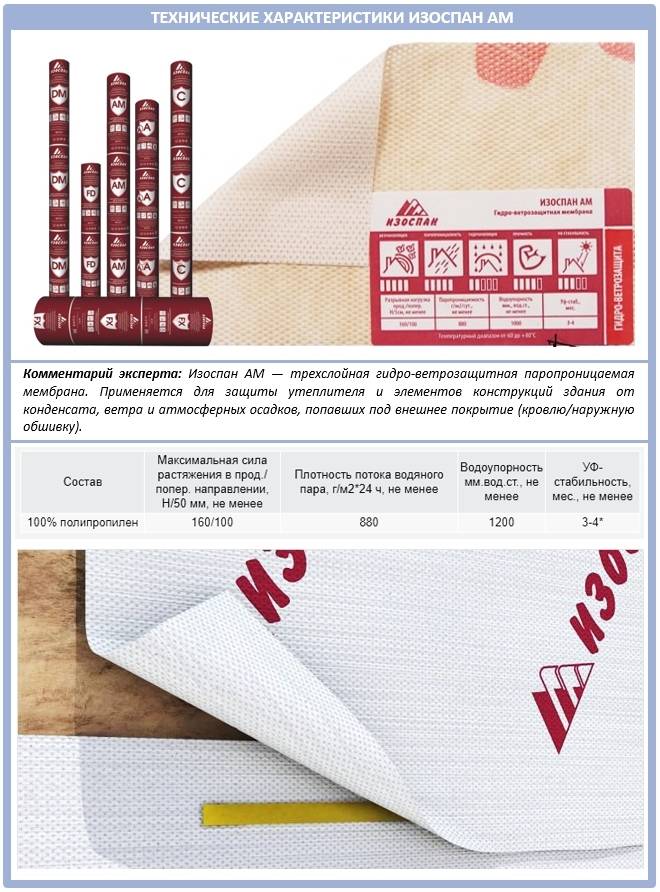

Изоспан АМ – это паропроницаемый материал, который выводит водяные пары из утеплителя прямо в вентилируемый зазор. При этом он замечательно защищает теплоизоляцию от атмосферных осадков, случайно попавших под кровельное покрытие, а также конденсата:

У пленки этой марки – высокая устойчивость к механическим нагрузкам. Дополнительно она выполняет функцию ветрозащиты, не позволяя проходить воздуху через теплоизоляцию. Это, в свою очередь, ощутимо снижает теплопотери.

У мембраны Изоспан AS сразу две важных функции: ветрозащитная и влагозащитная. Она одновременно защищает и теплоизоляционный слой, и другие кровельные элементы. Для этого у мембраны сразу целых три внутренних слоя, каждый из который был разработан под свою конкретную задачу.

В отличие от других пленок, эту мембрану разрешено укладывать сразу на теплоизоляцию, без специального зазора для вентиляции. В какой-то степени это упрощает и удешевляет саму конструкцию кровельного пирога.

Подходит она также как компонент утепления полов и фасадов, а служит все 50 лет (как заявляет производитель):

Но помните о том, что вся линейка Изоспан АS всегда укладывается только с внешней стороны утеплителя прямо под финишное кровельное покрытие.

Виды мембраны гидроизоляционной

В строительстве применяются различные виды мембран. Кардинальных различий между ними нет. Есть некие усовершенствования пленок для использования с разными материалами, в отличных средах. Структура полотна состоит из нетканого материала. Она однородна, с микроперфорацией по всей плоскости. Такая поверхность «дышит», пропуская пар, воздух наружу от утеплителя. Пленки тоже перфорируют, но тогда их показатели прочности снижаются.

По внешним признакам мембраны бывают:

• Плоскими. Для их изготовления применяется полиэтилен низкого или высокого давления, полиоэфин, ПВХ. Толщина такой изоляции достигает 2 мм. Гидроизоляционная мембрана для фундамента берется от 0,5 мм и толще. Пленка тоньше 0,5 мм применяется для изоляции ровных полов. Такие типы мембран применяются в гидроизоляционных и влагоизоляционных работах. Некоторые виды материалов имеют рифленую поверхность для лучшей адгезии к раствору.
• Профилированного типа. При изготовлении используется ПЭВП. Внешний вид напоминает листы с шипами или выступами с одной стороны. Такая ткань бывает однослойной или многослойной. Применяется также с геотекстильными элементами. Толщина профилированной мембраны составляет 0,5—1 мм, длина выступа — 8—20 мм. Полотна фиксируются непосредственно на стену. Профилированная мембрана используется для гидроизоляции фундамента, если залегание почвенных вод выше подвала здания. Такой вид изоляции удерживает напор воды длительное время, при условии правильного монтажа.

Пленочные мембраны изготавливаются из измененного поливинилхлорида, смеси каучука с пропиленом, синтетического каучука. Мембрана для фундамента из такого материала называется «легкой». Пленка укладывается без зазоров и дополнительных стыков.

Диффузионная мембрана

Отличается более сложной конструкцией, чем пленка. Поры материала напоминают небольшие воронки, которые пропускают влагу лишь в одну сторону, а с внутренней прекрасно проводят пар, воду. При монтаже узкая часть пор обращена к кровле, широкая — к утеплителю. Такие материалы непрочные — легко рвутся. Требуют зазора при монтаже с двух сторон, иначе их отверстия легко засоряются.

Супердиффузионная мембрана

Супердиффузионная мембрана Такой вид материала используется при работе с конструкциями, имеющими непосредственный контакт с влагой — фасадом, мансардами, временной кровлей.

Свойства супердиффузионных мембран:

• не нуждаются в подготовке перед укладкой;
• обладают долговременной защитой утеплителя, конструкций, материалов от воздействия влаги, пыли;
• паропроницаемость;
• долговечность;
• длительно выдерживают УФ-излучение;
• негорючесть, экологичность.

Ткани для кровельных работ могут быть многослойными. Для изготовления используется до 4 слоев полипропилена. Такой материал прочен, гибок, легко тянется. Слои выполняют различную функцию. Верхний защищает от УФ-излучения, ветра, воды, внешних факторов. Внутренний выпускает воздух, пар.

Супермембраны не требуют при монтаже оставления зазоров, так как скорость отвода пара гораздо больше, чем у диффузионных материалов. Монтируются на утеплитель без обрешетки, что снижает трудоемкость работ. Это экономично, так как уменьшает толщину стены при строительстве.

Антиконденсатная мембрана

Некоторые типы покрытий чувствительны к влаге от внутренних помещений. Это металлочерепица, профлист. Антиконденсатная пленка решает эту проблему, так как не выпускает избыток влаги наружу, а изнутри задерживает ее мельчайшими ворсинками. Затем собранная влага посредством вентиляции удаляется изнутри помещения.

Гидроизоляционная мембрана Ондутис D (RV)

Для использования в качестве временной кровли используется материал Ондутис D (RV). Он представляет собой серую ткань с добавлением слоя защиты от ультрафиолета. Эта защита выдерживает до 1,5 мес. прямого солнечного излучения. Для упрощения монтажа на основание материала нанесена клеющая лента. Ондутис D (RV) так же применяют для гидроизоляции подвальных, полуподвальных помещений.

Ондутис D (RV)

Диффузионная

Антиконденсатная

Технология гидроизоляции плитного фундамента методом наплавки

Гидроизоляцию плиты под подошвой плёнками и тонкими полимерными мембранами выполняют только при наличии жёсткого прочного основания, роль которого исполняет бетонная подготовка. Это плита толщиной не более 10 мм, залитая из тощего бетона прямо по грунту.

• Поверхность перед монтажом гидроизоляции зачищается от грязи, пятен и цементной плёнки, при необходимости промывается с помощью керхера и высушивается. Имеющиеся трещины и раковины заделываются ремонтным раствором, после чего вся поверхность обрабатывается праймером (грунтовочным составом).
• Наносить его на основание можно при влажности бетона не более 4%, одного слоя обычно достаточно. Нужно дождаться полного высыхания праймера (на приложенном к нему тампоне не должно оставаться следов), после чего можно приступать к монтажу битумно-полимерной мембраны.
• Перед раскаткой рулонов на основании необходимо выполнить разметку, основная задача – избежать смещения полотен в торцевых швах. Если на улице температура ниже +15 градусов, мембрана должна отлежаться в тёплом помещении не меньше суток. Непосредственно перед укладкой рулоны раскатывают на подбетонке, и дают им время распрямиться. Раскатку производят в одном направлении.
• Наплавный способ предполагает использование газовой горелки, пламенем которой оплавляется тыльная сторона полотна и подогревается основание. Нагрев производится равномерно, что помогает избежать неприклеенных мест. О достаточности нагрева сигнализирует индикаторный рисунок на нижней поверхности плёнки.
• Основным признаком правильно произведённого приклеивания является лёгкое вытекание разжиженного битума из-под продольной кромки полотна. Боковые нахлёсты полотен должны быть не менее 100 мм, торцевые – 150 мм. Гидроизоляция выполняется в два слоя, полотна верхнего ряда раскатываются в том же направлении, что и нижние, но со смещением швов.
• Площадь гидроизоляционного ковра должна быть больше площади основной фундаментной плиты, которая будет заливаться поверх него. После того, как опалубка будет удалена, придётся гидроизолировать ещё и вертикальные поверхности, для чего нужно сделать правильные примыкания.
• Для этого между горизонтальной и вертикальной поверхностью под углом 45 градусов делают бортики из модифицированного пескоцементного раствора. Переход получается плавным, остаётся приклеить мембрану на вертикальную поверхность цоколя, охватив и ступенчатый край плиты.

Принцип гидроизоляции плитного фундамента

Если цоколь у плиты не монолитный, а выкладывается из кирпича или бетонных блоков, свободный край гидроизоляционного ковра можно завернуть и приклеить сначала на вертикальную поверхность торца плиты, а потом завести его на верхнюю горизонтальную поверхность так, чтобы мембрана оказалась под кладкой. В месте примыкания цокольных стенок к плите нужно тоже сделать бортик из эластичного раствора, после чего можно приступать к вертикальной гидроизоляции цоколя.
