Пайка элементов для соединения
Для того чтобы соединить между собой два трубных элемента используется пайка медно-фосфорным припоем
Очень важно, чтобы поверхность была абсолютно чистой, отсутствовали грязь, масло, краска и прочие загрязнения
Главное требование к паяному соединению для хладагентов – герметичность.
Процесс пайки происходит поэтапно:
Одну трубу вставляют в другую, углубляясь не мене чем на половину диаметра меньшей.
Соединение равномерно нагревают горелкой
Очень важно правильно рассчитать температуру обогрева, чтобы металл не начал плавиться и вступать в химические реакции с припоем.
Температура разогрева считается достаточной, если пруток твердого припоя плавится при контакте с трубками.. Горелка для пайки медных труб
Горелка для пайки медных труб
Пруток припоя рекомендуется также предварительно разогревать пламенем горелки.
Снаружи наносят небольшое количество флюса.
Затем на разогретое соединение наносят припой и проверяют его равномерность при помощи горелки.
Цикл нагрева должен быть непродолжительным.
Остатки флюса тщательно удаляют после пайки.
При пайке необходимо предусмотреть должную вентиляцию.
Диаметр и размеры медных трубок для кондиционера
Основными показателями для подбора требуемых изделий являются диаметры медных труб для кондиционеров. От их величины зависит скорость циркуляции хладагента по системе. Кроме того, грамотно определенное сечение позволит значительно снизить потери давления в агрегатах, которые охлаждают воздух.
Медные конструкции имеют диаметр от 0,6 до 26,7 сантиметров. Стандартом приводится 26 типоразмеров труб. В климатической технике обычно применяются элементы 19,05; 6,35; 12,7; 9,52 и 15,88 миллиметров, что соответствует 3/4, ¼, ½, 3/8 и 5/8 дюйма. Стандартное минимальное значение толщины стенки изделия для климатической техники – 0,7 мм, однако в общем случае параметр может колебаться от полмиллиметра до 0,3 см. Реализация медной продукции может выполняться в отрезках по 2 метра либо в бухтах по 25, 15 либо 50 метров.
Размеры и диаметр подходящей трубки определяется конструктивными особенностями климатического устройства, патрубки и штуцеры которого нуждаются в изделиях только определенных габаритов и толщин стенок. Зачастую кондиционерные элементы рассчитаны на сечение 6-16 миллиметров.
Топ-10 медных трубок для кондиционера: сравнительный анализ характеристик
| № | Название | Диаметр | Толщина стенки | Максимальное рабочее давление | Длина | Гибкость |
|---|---|---|---|---|---|---|
| 1 | Медная трубка A | 10 мм | 1 мм | 25 бар | 10 м | Гибкая |
| 2 | Медная трубка B | 8 мм | 0.8 мм | 20 бар | 8 м | Гибкая |
| 3 | Медная трубка C | 12 мм | 1.2 мм | 30 бар | 12 м | Гибкая |
| 4 | Медная трубка D | 6 мм | 0.6 мм | 15 бар | 6 м | Гибкая |
| 5 | Медная трубка E | 14 мм | 1.4 мм | 35 бар | 14 м | Гибкая |
| 6 | Медная трубка F | 10 мм | 1 мм | 25 бар | 8 м | Гибкая |
| 7 | Медная трубка G | 8 мм | 0.8 мм | 20 бар | 6 м | Гибкая |
| 8 | Медная трубка H | 12 мм | 1.2 мм | 30 бар | 10 м | Гибкая |
| 9 | Медная трубка I | 6 мм | 0.6 мм | 15 бар | 4 м | Гибкая |
| 10 | Медная трубка J | 14 мм | 1.4 мм | 35 бар | 12 м | Гибкая |
В таблице представлены основные характеристики каждой медной трубки. Диаметр и толщина стенки указываются в миллиметрах, а максимальное рабочее давление — в барах. Длина трубки указывается в метрах. Все трубки имеют высокую гибкость, что обеспечивает удобство в установке.
Каждая медная трубка из нашего топ-10 является надежным и качественным продуктом, который обеспечит эффективную работу вашего кондиционера в течение длительного времени.
Таблица диаметров медных труб

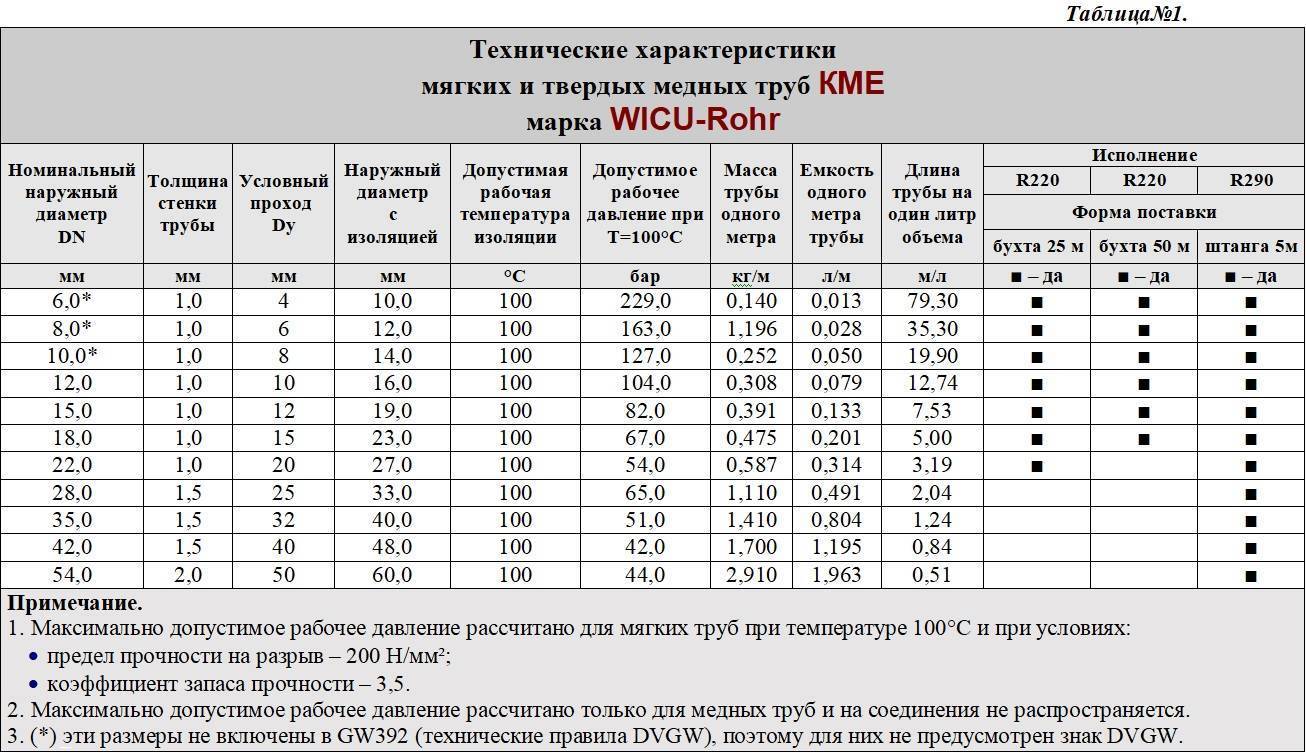

Следующая сравнительная таблица поможет в случае, когда вы сравниваете диаметры медных труб для кондиционеров, таблица приведена также для более крупных размеров, применяемых в отоплении и холодоснабжении. Производство реализуется способом холодной деформации.
Нюансы монтажа
Производство медных труб для кондиционеров выполняется по двум технологиям, на основании чего их делят на отожженные и неотожженные. Конечно, медь является довольно дорогостоящим материал, однако мало какой из альтернативных (алюминий, пластик) иметь аналогичные характеристики. Поэтому он широко используется до сих пор, несмотря на обилие на рынке новых технологий.
Технические характеристики → Полезное видео → Общие данные → Таблица размеров → Полезные советы → Как правильно рассчитать → Сыпучие продукты → Натяжные потолки и технологии→ Мера жидких продуктов
Некоторые мировые производители кондиционерных трубок
Среди наиболее распространенных производителей медных элементов для климатических систем можно выделить Majdanpek, Halcor, Wieland, Sevojno, FOMA (Италия), Frigotek (Австрия), Hetcu и КМЕ (Германия), CYPORI OY (Финляндия) и другие.
Majdanpek специализируется на выпуске промышленных и инсталляционных изделий, выполненных из дезоксидированной высокофосфористой меди марки С12200 либо Cu-DHP. Гарантированное содержание Cu > 99,9%; фосфора – от 0,015 до 0,040 процентов. Выпускаемые каналы имеют внешний диаметр от 5 до 75 мм с толщиной стенок от 0,35 до 2,5 миллиметров в твердом, мягком и полутвердом состояниях.
Halcor – один из крупнейших производителей рассматриваемой продукции, включающий 8 заводов и 18 компаний. Качество изделий сертифицировано организациями NSF, AFNOR, ГОСТ, BSI, ZIK, NSAI, AENOR.
Группа Wieland – один из ведущих изготовителей специальных элементов. Для кондиционерных трубок существует серия cuprofrio. Изделия производятся по стандарту EN 12735 и имеют диаметр от 6 до 104 мм. Такие трубы оснащены заглушками на концах, легко подготавливаются к монтажу на месте и имеют очень чистую и сухую внутреннюю поверхность.
Sevojno выпускает медные каналы для газа и воды по нормам EN 1057, для кондиционеров и систем охлаждения – по EN 12735. Содержание меди более 99,9 процентов, фосфора – 0,015-0,04%.
Ведущие производители медных труб гарантируют качество и соответствие своих изделий принятым стандартам
Медные трубы для кондиционера: размеры, таблица диаметров, необходимая длина
Длина и диаметр – простые параметры, выражаемые в цифровом эквиваленте, чтобы проще было отмерять и вносить значение в формулы. Но на деле есть несколько параметров для измерения толщины труб, и везде нужна точность. При монтаже медных труб может возникнуть вопрос, как их соединять с другими материалами.
Толщина медной трубки для кондиционера
Для этого можно просто пустить по трубе воду, предварительно дав трубе остыть, так как от резкого перепада температур она может просто потрескаться. На концах труб имеются специальные заглушки, поставляемые изготовителем. Такое решение позволяет защитить изделие от попадания внутрь пыли, влаги, насекомых и прочих предметов, которые могут помешать работе систем.
Таблица диаметров
Малое сечение позволяет не делать больших отверстий в стене здания при протяжке. В зависимости от мощности агрегата, диаметр варьируется. Перечень производимых диаметров приведён ниже:
| Диаметры в миллиметрах | В дюймовом выражении |
| 6.35 | 1/4 |
| 9.52 | 3/8 |
| 12.70 | 1/2 |
| 15.88 | 5/8 |
| 19.05 | 3/4 |
Чем выше заявленная производителем мощность кондиционера, тем большее количество хладагента должны пропускать через себя трубки. Да и расстояние между внешними и внутренними блоками бывает различное. Поэтому отличаются и размеры медной трубы для кондиционеров. Имеется в виду их длина. Обычно медные трубки поставляются в бухтах метражом 15; 25 и 50 метров.
Но некоторые производители ещё на заводе режут их на прутки длиной 2 метра, устанавливая на их концах пластиковые заглушки, во избежание попадания внутрь мусора и влаги. Если человек, купивший кондиционер, хочет сам установить его, целая бухта трубы ему не понадобится. Бухты используют специалисты, которые массово занимаются установкой кондиционеров.

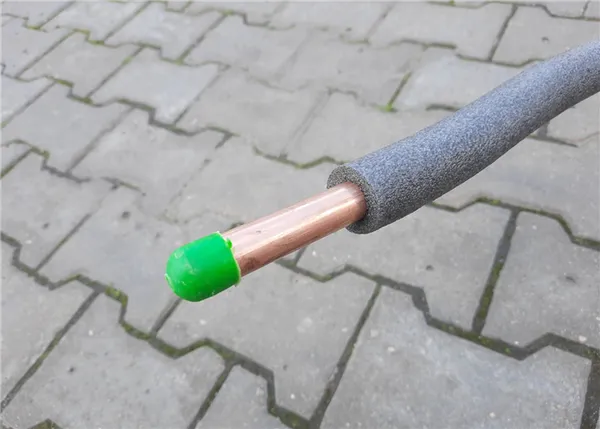

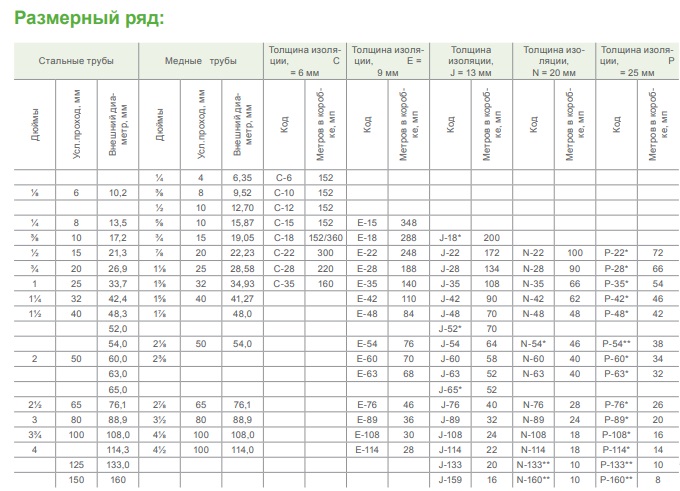

Как и в любых наружных инженерных системах, требуется теплоизоляция. Это нужно, чтобы избежать скопления конденсата, перегрева или замерзания транспортируемой жидкости или газа. Обычно для этих целей используется специальная защита из вспененного, непористого каучука или полиэтилена. Производят его в виде двухметровых трубок чёрного цвета.
Их теплопроводность составляет l (0°С) = 0,036 Вт/мК. Изоляция для медных труб кондиционирования способна защитить их при разбросе температур от -150°С до +150°С. К тому же, очень тонкие стенки медного трубопровода, могут терять температуру, что резко увеличивает расход электроэнергии и хладагента при эксплуатации сплит-системы. Обычно термоизоляция продаётся в комплекте. Если нет – необходимо закупить её отдельно и обязательно установить.
При монтаже обычно не пользуются инструментами для резки металла. Это предупреждает попадание стружки, образующейся при распиле, в систему охлаждения. Стружка вполне может забить отверстие трубки и вывести из строя кондиционер. Именно поэтому применяются два основных метода крепления: соединение при помощи фитингов и пайка медных труб кондиционера между собой. У припоя низкая температура плавления, дающая возможность обходиться при стыковке трубок обычной газовой горелкой.

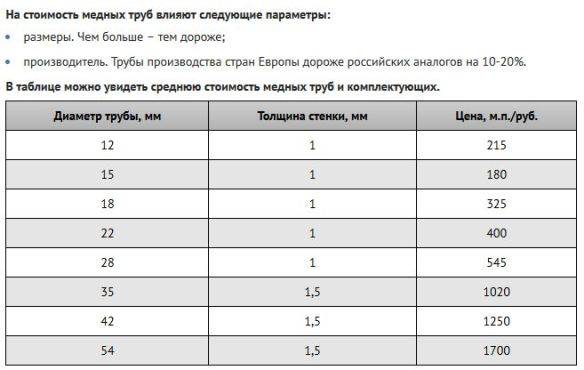

Медь отнюдь не является дешёвым металлом, её применяют только там, где такие расходы оправданы. Это не только установка систем охлаждения и кондиционирования. Этот металл, относящийся к категории цветных, практически не окисляется. Он не боится соприкосновения с другими металлами, и поэтому широко применяется как в химической и пищевой промышленности, так и в машиностроении.
При обозначении изделий, например, труба медная диаметр 8 мм, имеется в виду один из основных параметров труб – внешний диаметр. От этого показателя зависит множество свойств будущего трубопровода (рабочее давление, длина и т.д.). Необходимо уметь оперировать такими величинами, как дюймы и миллиметры, так как согласно ГОСТ, они являются основными измерителями этого параметра. Цифровой эквивалент значений таких параметров, как длина и диаметр, часто используется в формулах при различных расчетах.
На сегодняшний день, можно выделить следующие диаметры медных труб, которые, так или иначе, фигурируют в таблицах:
- Внешний;
- Внутренний;
- Номинальный.

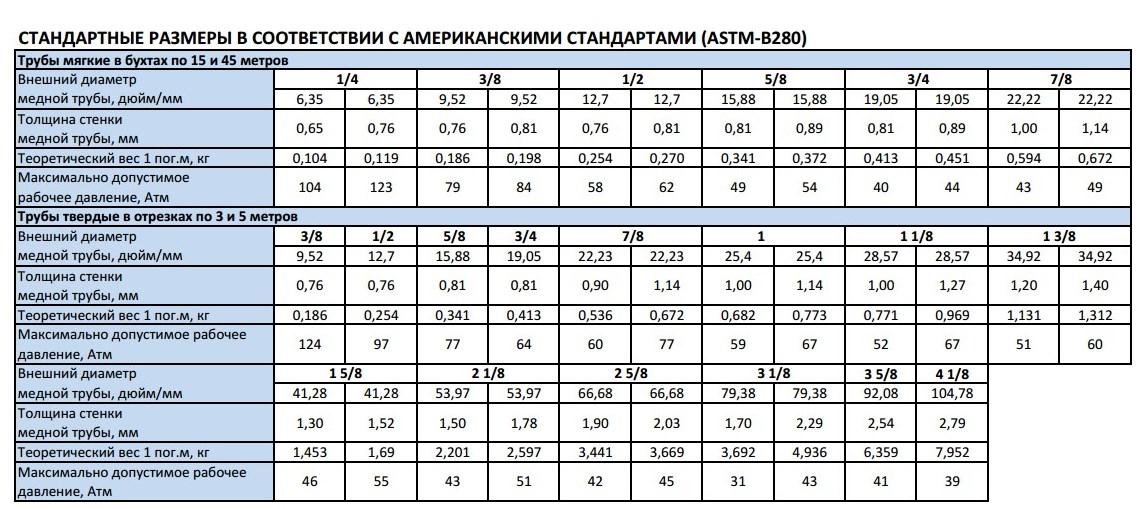

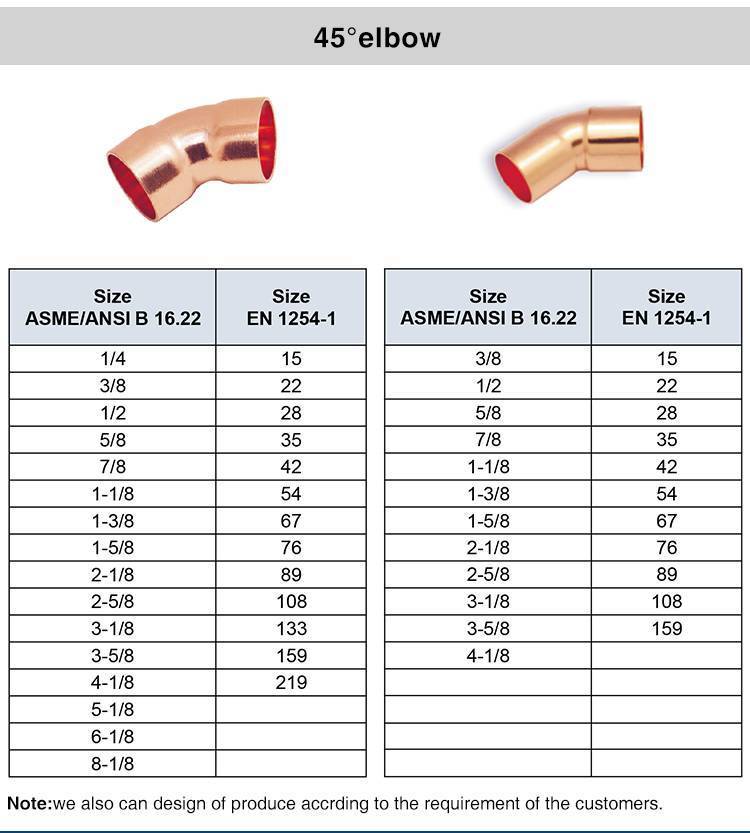

Сама необходимость в сравнительных таблицах с диаметрами возникла из-за различных стандартов России и Европы(Все изделия связанные с медными трубами: http://rdmetall.ru/cvetmet/mednyj-prokat/mednye-truby/). Поскольку, большинство производителей труб являются иностранными, в характеристиках используются дюймы, тогда как на нашей территории оперируют значениями мм, см.
| Ø, дюйм | Наружный диаметр + толщина стенки, мм |
| 1/4 | 6.35+0.76 |
| 3/8 | 9.52+0.81 |
| 1/2 | 12.7+0.81 |
| 5/8 | 15.9+0.90 |
| 3/4 | 19.05+0.89 |
| 7/8 | 22.23+1.14 |
| 1 | 25.4+1.14 |
| 1 1/8 | 28.58+1.27 |
| 1 3/8 | 34.93+1.40 |
| 1 5/8 | 41.27+1.53 |
| 2 1/8 | 53.98+1.78 |
| 2 5/8 | 66.68+2.03 |
| 3 1/8 | 79.39+2.30 |
| 3 5/8 | 92.08+2.54 |
| 4 1/8 | 104.74+2.80 |
Медная труба для кондиционеров. Размеры, различия, пайка.
Обратите внимание, что медные трубы указываются в миллиметрах или дюймах. Таблица перевода миллиметров в дюймы и наоборот:
- 07 и 09 : диаметр труб 1/4″ и 3/8″
- 12: 1/4″ и 3/8″, или 1/4″ и 1/2″
- 18 и 24: 1/4″ и 5/8″.
Вторым и очень важным показателем является толщина стенки. Этот параметр не только сильно влияет на стоимость, но и на эксплуатационные и монтажные характеристики. Поэтому далее мы поговорим о стоимости.
- 6.35 мм=1/4″
- 9.52 мм=3/8″
- 12.7 мм=1/2″
- 15.88 мм=5/8″
- 19.05 мм=3/4″
Если вы читаете этот текст, то перед вами стоит задача купить медную трубу для кондиционера. И, конечно, вопрос цены очень важен. Цена в основном зависит от толщины стенки. Чем толще стенка, тем лучше труба. Чем тоньше толщина стенки, тем легче труба будет ломаться на изгибах (см. фото ниже) и создавать дополнительное сопротивление для компрессора.
Стоит ли покупать дорогую медную труба с толстой стенкой или дешевая тоже сойдет?
Если вы хотите, чтобы ваш кондиционер работал хорошо и долго, не экономьте, покупайте качественный, а не дешевый материал и не забывайте об изоляции.
В наши дни в Интернете можно найти практически все. Медные трубы не являются исключением. При желании можно сразу купить их в изоляции. Я не скажу, что трубы с заводской изоляцией однозначно лучше или хуже. Безусловно, это удобнее и экономит 10 минут на монтаже, но и стоит такой комплект дороже. Поэтому решайте сами, что вы хотите купить. Одно могу сказать, что заводская изоляция не влияет на качество.
Что лучше: комплект с «заводским» утеплителем или отдельно труба и отдельно утеплитель ?
Труба соединяется сваркой (пайкой). Мы свариваем смесью кислорода и пропана. Процесс сварки довольно опасен. Это связано с тем, что температура открытого пламени может достигать 900-1200 °C. Процесс сварки должен выполнять профессионал.
Трубы, используемые для соединения внутреннего и наружного блоков кондиционера, обычно представляют собой медные трубы разного сечения. Это связано с тем, что в одной трубе находится жидкий хладагент, а в другой — газообразный фреон. В большинстве случаев труба, по которой хладагент поступает от испарителя к конденсатору, имеет большее сечение.
Преимущества
После рассмотрения основных характеристик медной трубы для кондиционеров давайте перечислим ее преимущества:
- Долговечность. Этот тип соединения трубы может прослужить гораздо дольше по сравнению с аналогичными изделиями из других материалов. Это обусловлено тем, что медь не взаимодействует с фреонами и не разрушается ими.
- Устойчивость к коррозии. С наружной стороны медная труба остается инертной по отношению к кислороду, что предотвращает коррозию и гарантирует ее долгий срок службы. Внутри образуется тончайшее покрытие патины, которое предотвращает взаимодействие меди с передаваемыми веществами.
- Экологическая чистота. Медь легко очищается от вредных веществ, что делает ее экологически чистым материалом. Она содержит лишь незначительное количество вредных примесей.
- Гладкая поверхность. Такие соединения обладают гладкой поверхностью без шероховатостей.
- Долговечное соединение. Они обеспечивают надежное и долговечное соединение для транспортировки хладагента.
Все эти преимущества делают этот материал идеальным для использования в кондиционерах и других системах кондиционирования.
Как подобрать подходящую медную трубу
Для определения размера и диаметра медной трубы для вашего кондиционера, необходимо учитывать марку и мощность самого кондиционера.
Идеальным способом избежать ошибок при выборе трубы является прочтение инструкции к кондиционеру, так как она содержит всю необходимую информацию. Если у вас нет инструкции или вы предпочли бы не читать ее, то существуют мировые стандарты для разных мощностей кондиционеров от 07 до 24 (вы можете найти маркировку на кондиционере):
- Для кондиционеров мощностью 07 и 09: диаметр трубы обычно составляет 1/4″ и 3/8″.
- Для кондиционера мощностью 12: диаметр может быть 1/4″ и 3/8″, или 1/4″ и 1/2″.
- Для кондиционеров мощностью 18 и 24: диаметр составляет 1/4″ и 5/8″.
Важно отметить, что медные трубы могут быть маркированы как в миллиметрах, так и в дюймах. Для удобства, вот таблица перевода миллиметров в дюймы и обратно:
- 6.35 мм = 1/4″
- 9.52 мм = 3/8″
- 12.7 мм = 1/2″
- 15.88 мм = 5/8″
- 19.05 мм = 3/4″
Однако, помимо диаметра, важным параметром является толщина стенки трубы, который существенно влияет на стоимость, а также на эксплуатационные и монтажные характеристики
Вам следует обратить внимание на этот параметр при выборе медной трубы для кондиционера
Монтаж труб
Сборка трубопровода для системы кондиционирования осуществляется следующим способом:
- определяются размеры трубы. Чтобы получить нужную длину, необходимо расстояние между внутренним и внешним блоками кондиционера увеличить на 0,5 – 1 м. Это позволит корректно провести соединение отдельных труб в единую систему трубопровода;
- если кондиционерная труба изготовлена небольшой длины и единого отреза не хватает для обустройства трубопровода, то соединяются несколько отдельных отрезов труб. Для соединения можно использовать фитинги или метод пайки. Последний способ является наиболее подходящим, так как позволяет добиться максимального уровня герметичности системы;
- если длина трубы больше требуемого размера, то производится нарезка. При обрезке рекомендуется пользоваться специальным устройством – труборезом, который позволяет получить максимально ровный край и в отличие от ножовки не заполняет внутреннюю часть труб стружкой, способной привести к неработоспособности оборудования;
Подготовка труб необходимой длины
- края трубопровода зачищаются от заусенцев по образования абсолютно ровной поверхности;
- с мест подключения труб к блокам кондиционера снимаются накидные гайки, предназначенные для фиксации;
- снятые гайки надеваются на трубы;

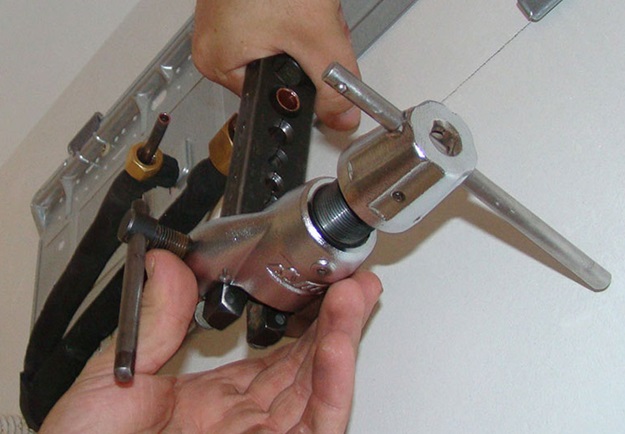

- производится развальцовка краев трубопровода, которые будут подсоединены к системе кондиционирования специальным устройством. Работа выполняется следующим образом:
- конец трубы, на которой предварительно надета гайка, вставляется в держатель приблизительно на длину 2 мм;
- труба фиксируется;
- производится развальцовка методом вращения управляющего рычага устройства;
Подготовка трубы к креплению
Для сохранения чистоты при выполнении работы трубу рекомендуется держать отверстием вниз.
- изоляция. Для исключения замерзания или перегрева трубопровод помещается в изоляционный рукав, который может быть изготовлен из специального полиэтилена или вспененного непористого каучука. Изоляционный канал также позволяет существенно уменьшить расход хладагента и электроэнергии, так как снижается теплопроводность трубопровода;
Уменьшение теплопроводности труб
- производится сгибание трубопровода для удобства подключения и прохождения через стену. Если требуется согнуть трубу, диаметр которой менее ½ дюйма, то специального оборудования для проведения работы не требуется. Трубы большего диаметра сгибаются исключительно при помощи трубогиба;

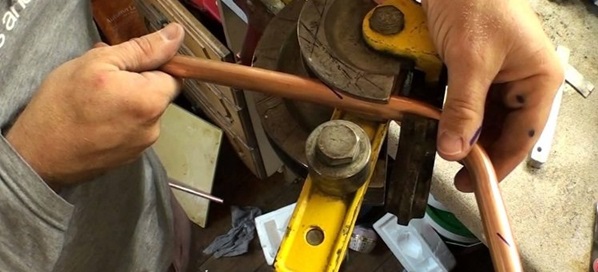

Сгибание трубопровода при помощи трубогиба

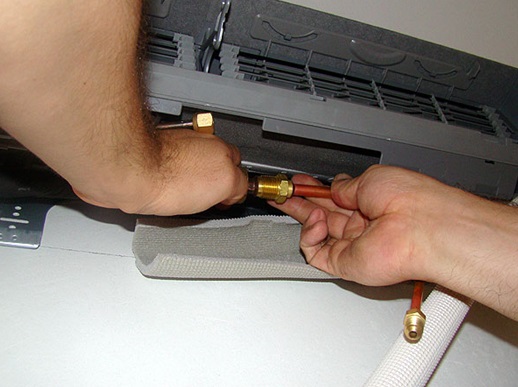

подготовленный трубопровод присоединяется к блокам кондиционера
При выполнении работы важно соблюдать следующие правила:
затягивание фиксирующей гайки производится ключом с наличием ограничения по крутящему моменту. Для обеспечения полной герметичности необходимо приложить усилие в 50 кг;
дополнительные герметизирующие прокладки при подключении не требуются, так как медь способна самостоятельно обеспечить необходимый уровень герметичности системы;
при выполнении подключения необходимо следить за чистотой, чтобы в систему не попадали частицы грязи и сухостью, так как излишняя влага может привести к быстрому выходу устройства из строя;
Крепление трубопровода к блокам кондиционера
После подключения рекомендуется проверить герметичность трубопровода специальным устройством – течеискателем.
- аналогичный способом к кондиционеру подключается второй трубопровод.
Как правильно подготовить трубы для присоединения к кондиционеру, смотрите на видео.
Правильный подбор медной трубы и корректная установка ее в систему кондиционирования позволяют продлить срок службы устройства. Для сокращения расходов монтаж кондиционера и всех дополнительных систем можно произвести самостоятельно.
Маслоподъемные петли
Маслоподъемные петли устанавливаются при наличии вертикальных участков длиной 3 метра и более. При более высоких подъемах петли следует устанавливать каждые 3,5 метра. При этом в верхней точке устанавливается обратная маслоподъемная петля.
Но и здесь бывают исключения. При согласовании нестандартной трассы производитель может как порекомендовать установить дополнительную маслоподъемную петлю, так и отказаться от лишних. В частности, в условиях длинной трассы с целью оптимизации гидравлического сопротивления был рекомендован отказ от обратной верхней петли. В другом проекте из-за специфических условий на подъеме около 3,5 метра обязали установить две петли.
Маслоподъемная петля является дополнительным гидравлическим сопротивлением и должна учитываться при расчете эквивалентной длины трассы.
При изготовлении маслоподъемной петли следует иметь в виду, что ее размеры должны быть как можно меньше. Длина петли не должна превышать 8 диаметров медного трубопровода.
