Подготовительный этап
В первую очередь следует выбрать кровельный материал – от этого зависит технология укладки покрытия
Обратите внимание: для сложных крыш и скатов с малым уклоном идеально подойдет рулонная сталь с оцинковкой и полимерным покрытием

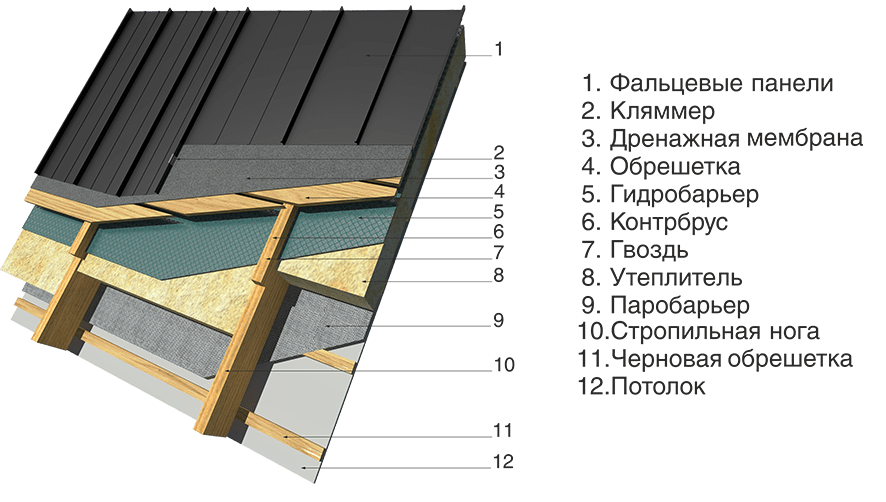

Фальцевая кровля монтируется поверх обрешетки:
- разреженной деревянной (из брусков 50х50 мм, с шагом 300-400 мм по осям элементов);
- разреженной металлической;
- сплошной деревянной (из досок 32х100 мм или листового древесного материала).
Инструкция по монтажу требует обустройства сплошной обрешетки, если угол наклона ската составляет 7-14 градусов, поскольку в этом случае покрытие кровли испытывает высокие снеговые нагрузки.
Все деревянные элементы стропильной системы перед сборкой каркаса крыши необходимо обработать огнебиозащитным средством, чтобы снизить риск повреждения древесины грибком, насекомыми-вредителями или огнем.
Поверх стропил настилается гидроизоляционный рулонный материал (рубероид или специальная мембрана), а затем крепится контробрешетка, поверх которой набивается обрешетка. Гидроизоляция предотвратит контакт влаги с металлом и убережет кровельный материал от коррозии.
Металлическое покрытие является «шумным» и передает на строительные конструкции вибрации, от которых не спасет звукопоглощающий теплоизоляционный материал в кровельном пироге. Еще на этапе проектирования следует задуматься о креплении по рейкам обрешетки полосок вспененного полиэтилена или иного материала, способного гасить вибрацию. Либо используйте в качестве гидроизолятора специальную структурную пленку.
Металлическая крыша нуждается в качественной молниезащите, что также следует учесть, если вы остановили свой выбор на фальцевой кровле.
Монтаж
Монтаж любой кровли – дело кропотливое и требующее максимальной внимательности и определенных навыков. Для монтажа фальцевого типа кровли используют, в основном, две основные технологии: рулонная технология монтажа и традиционная технология.
Рулонная считается более мобильной, так как материалы для кровли приготавливаются прямо на месте, для этого необходимы листы металла определенной нужной длины. При такой технологии обычно применяется стоячий двойной фальц.
Если говорить о традиционной технологии, то тут все намного более сложно по сравнению с вышеприведенной, потому что этапов проведения монтажа больше, и они сами по себе требуют больших временных затрат. Сперва нужно подготовить чертежи, затем создать так называемые заготовки «картин» — металлические листы. Естественно, для разметки и работы с этой технологией необходимо обзавестись современными инструментами и специальными вспомогательные средствами. Однако игра стоит свеч.
Каждая из технологий имеет свои плюсы и минусы в зависимости от особенностей строения Вашей крыши, конструкций в основе, материалов.
Ниже описана поэтапная технология монтажа фальцевой кровли с иллюстрациями к каждому этапу.
Выбор фальца для кровли и основного типа крепления
Устройство фальцевой кровли начинается с выбора крепления — фальца. Фальцы могут быть стоячими и лежачими, а различаются они тем, что при помощи горизонтальных можно эффективно соединить все элементы, находящиеся в таком же положении. Стоячими элементами можно соединить кровлю по всей длине ската.
Фальцы характеризуются разными видами производимого соединения, которое может быть одинарным и особым двойным. В первом случае это один классический загиб, двойной отличается возможностью обеспечения максимальную герметичность. Подобные фальцы используются на тех участках кровли, где присутствует опасность скапливания влаги, от протекания, что характерно для желоба.
Виды замков
Материалы и инструментарий
Большое разнообразие материалов и наличие специфичных инструментов для постройки фальцевой кровли приводит к тому, что порой бывает сложно разобраться в том, какой подойдет лучшим образом для поставленной технической задачи.
Из чего делают картины?
В основном материалами для фальцевой кровли служат сплавы и металлы. Главной особенностью здесь является то, что нельзя экономить при выборе пластин, так как это значительно влияет на итоговое качество крыши.
- Сталь — наиболее распространенный вариант, срок службы которого составляет 60 лет. Он дешевле всех остальных, но заметно тускнеет со временем. Требует применения специальных составов и средств для сохранения прочности.
- Медь — на рынке существуют картины, на 99.9% состоящие из нее. Это мягкий металл, который отлично выглядит, а фальцевая кровля из меди не имеет срока годности. С годами медная крыша сначала теряет блеск, становясь светло-коричневой, а потом зеленеет из-за естественных химических процессов. Это выглядит очень красиво, существуют составы, ускоряющие появление окислов. Медная фальцевая кровля требует большого мастерства, но с ее помощью можно создавать настоящие архитектурные шедевры.
- Алюминий — недорогая опция, которая кажется находкой неопытным строителям. Срок службы составляет более сотни лет, цена демократична, прочность высокая, да и алюминий не подвержен коррозии. Проблема скрывается в том, что этот металл подвержен большому влиянию температуры и, устанавливая пластины на простые кляммеры, можно получить плачевный результат.
- Цинк-титан — логичный выбор при наличии средств. Титан обеспечивает прочность конструкции, а цинк защищает его от коррозии. Оцинкованная фальцевая кровля из титана будет очень долго защищать дом от непогоды, со временем покрываясь благородным налетом патины.
- Алюцинк — это не сплав цинка и алюминия, а стальные листы, покрытые слоем этих двух металлов. Интересными являются свойства такой комбинации: со временем микротрещины и царапины восстанавливаются сами, а также защищают слой стали от механических повреждений.
Резюмируя вышеописанное, можно прийти к следующему выводу: не существует опции, которая была бы одновременно дешевой, надежной и не требовала дополнительных средств для компенсации минусов материала. Есть цинк-титан и медь, которые обладают прекрасными качествами, но требуют мастерства и денег, а недорогие сталь и алюминий не так надежны и нуждаются в особом подходе.
Какие инструменты понадобятся в деле?
Для любой кровли понадобятся: молоток, долото, пассатижи, крепежные элементы, дрель и саморезы, а также измерительные приборы. Но главный инструмент для фальцевой кровли — механизм для закатывания швов. Обойтись без него можно только в случае с самозащелкивающимися картинами, и на рынке СНГ существует фальцевая кровля Рууки. Эти механизмы бывают двух типов.
- Ручной — достаточно простой в обращении инструмент, который позволяет собственноручно закатывать фальцы, стоит недорого, но качество работы может пострадать из-за человеческого фактора.
- Электронный — дорогая автоматика, хирургически точно сшивающая картины, обычно имеется только у строительных компаний. Это мощный станок для фальцевой кровли, который имеет большие, в сравнении с механическим собратом, габариты.
С одной стороны, ручной инструмент гораздо компактнее, его можно держать у себя на случай ремонта крыши, но он не обеспечивает высокой точности фальцевания и требует приложения физической силы. С другой стороны, электронный стоит куда дороже, некоторые из этих аппаратов сложно в одиночку переместить на крышу, но он работает куда быстрее и куда качественнее закатывает фальцы.
Кроме того, в связи с тем, что все большую популярность набирает рулонная технология, желательно наличие ножниц по металлу. Рулонная технология подразумевает, что картины поставляются не в обычном формате, то есть пластинами разрезанного металла, а в виде длинной толстой металлической ленты, которая раскатывается либо с помощью специальных аппаратов, либо вручную. Преимуществ у такого метода много, но главный из них заключается в возможности покрывать одной картиной любое расстояние. То есть эта технология снимает ограничения на длину картины.
Типы медных листов
- «Coated». Имеет двойное защитное покрытие. Не изменяет цвет во время всего периода эксплуатации.
- «Gold». Медно-алюминиевый сплав. На начальном периоде эксплуатации имеет ярко-золотистый цвет, который со временем становится матовым.
- «Patina». Искусственно состаренный материал, имеющий с лицевой стороны зеленую патину. Сторона, уложенная на подстилающий слой, имеет обычный вид.
- «Oxid». Медные листы прошли процедуру первоначального старения в заводских условиях. Цвет темно-коричневый. В процессе эксплуатации становится зеленым.
- «Classic». Обычная кровельная медь без какого-либо покрытия и искусственного старения. При эксплуатации медная кровля самостоятельно проходит все этапы старения под воздействием окружающей среды.
Технология соединения — «картинная»
На основной плоскости уклона крыши применяется кровельная сталь, толщина которой составляет 0,5 мм, для так называемых ответственных участков — фронтонные, карнизные, свесы используют сталь толщиной не меньше 0,6 мм.
Минимально допустимый градус уклона скатов для кровли из фальцев составляет 16° либо 30% (что соответствует СНиП II-26-76*)
Поверхность крыши обязательно должна вентилироваться, в случае, когда кровельная конструкция должна быть утеплена, к примеру, мансарда, над поверхностью материала ля утепления должен быть уложен слой диффузионной мембраны, предотвращающей скопление конденсата.
По сравнению с другими видами, фальцевые кровли являются наиболее трудоемкими, при этом кровельщик, выполняющий устройство такого покрытия, должен обладать не только достаточным опытом, но и особой аккуратностью при выполнении работ.
Материалами для обрешетки может быть сплошная плита OSB, влагостойкая фанера , либо иной аналогичный материал.
Подойдут также и деревянные бруски, сечение которых должно быть 50х50,обрезная доска также может применяться . Основное условие – это обработка материала огне- и биозащитным составом.
При устройстве разреженной обрешетки допустимый шаг — не более 250 мм. При увеличении шага может произойти прогиб листов кровельного покрытия и разгерметизазия фальцевых швов.
При монтаже фальцевой кровли не допускается сквозное соединение листов металла. При соединении в одно герметичное покрытие листы соединяются к основанию особыми креплениями — кляймерами, которые заводят в фальц.
Данная технология крепления Является наиболее удобной, когда ширина картин составляет не больше 500-600 мм.
Листовая кровельная сталь поставляется обычно следующих размеров: 1000х2000 и 1250х2500.
Перед монтажом им придают нужный размер, разрезая на части. Для этого применяют гильотину, ручные либо электромеханические ножницы.
Кляймеры должны быть прибиты к основанию при шаге 500 мм, далее заготовленные картины поднимаются на крышу. Кляймеры заводят в боковые замки и заворачивают совместно с фальцевым швом.
Данную операцию можно выполнять как вручную двумя молотками, либо при помощи специальных приспособлений — рамок для фальцев, также фальцезакаточных машинок.
На картинке показаны рамки для фальцев.
Машинка для фальцевой закатки
Картины должны быть надежно скреплены в единое целое, и при этом одновременно прикрепляться к обрешетке без устройства каких-либо дополнительных отверстий в материале поверхности кровли.
Достоинства и недостатки
Оцинкованная кровля – одна из наиболее распространённых видов кровельных покрытий в частном домостроении, но с точки зрения технологии монтажа и эксплуатации она имеет свои особенности. Недостатки и достоинства покрытия на основе металла вытекают из характеристики сплава, применяемого для их изготовления.
Опытные кровельные мастера отмечают следующие преимущества оцинковки:
- Высокая прочность. Материалы на основе оцинкованной стали прочные сами по себе, а дополнительные ребра жесткости, которые они приобретают в процессе формовки, увеличивают несущую способность покрытия. Поэтому оцинкованные кровли характеризуются высокой надежностью даже в регионах с высокой снеговой нагрузкой.
- Доступная цена. Стоимость кровли из оцинкованной стали довольно низкая. Цена одного квадратного метра покрытия вместе с крепежными элементами колеблется в пределах 500-1000 рублей.
- Устойчивость к коррозии. Из-за слоя цинка, покрывающего сталь, материал приобретает уникальные антикоррозионные свойства. Гальваническим способом цинк фиксируется на поверхности железа, поэтому оно не контактирует с водой.
- Долговечность. Срок эксплуатации крыши из оцинкованной стали составляет 30-50 лет, поскольку ее очень сложно повредить механически. Этот показатель намного превосходит характеристики даже более дорогих кровельных покрытий.
- Легкий вес. На вес покрытия влияет толщина листа, но этот показатель обычно 4-10 кг/кв. м.
- Возможность окрашивания. Внешний вид крыши с металлическим легко обновить, достаточно снять старую краску стальной щеткой, а затем покрыть новым слоем краски из краскопульта. Краска должна быть специальной.
Виды тонколистовой стали
Строение листа металлочерепицы
Металлочерепица
Кровельными листами металлочерепицы являются имитирующие натуральную черепицу волнистые профилированные листы, основой которых является горячеоцинкованный лист толщиной 0,5–0,7 мм с внешним полимерным покрытием по ГОСТ Р 52146 и ТУ 14–1-4792.
Металлочерепица — разновидность кровли из профилированного листа, получившая собственное название. Особенность ее в том, что кроме продольных волн у нее еще есть поперечные ступеньки.
В составе листа металлочерепицы имеются специальные слои веществ и химических элементов, обеспечивающих высокий уровень защиты от коррозии. Листы металлочерепицы устойчивы к атмосферным осадкам, противостоят воздействию низких и высоких температур, солнечной радиации, осадкам из кислотных дождей, имеют высокий уровень устойчивости к механическим напряжениям в процессе эксплуатации и ремонта.
Обычно эти параметры являются основными требованиями при выборе материала для кровли. Кровля из металлочерепицы применяется для обустройства скатных крыш при уклоне больше 14 градусов. Металлочерепицу активно используют в строительстве и реконструкции малоэтажных жилых домов, небольших общественных сооружений, таких как кафе, магазины, павильоны.
Основное преимущество данного материала — это его собственный вес. Несмотря на утепление и гидроизоляцию, вес кровли по сравнению с использованием других кровельных материалов остается самым легким.
Теплоизоляционный материал используется в основном плитный, состоящий из волокнистых и пенопластовых материалов на цементном вяжущем. Антиконденсатные пленки изготавливаются из паронепроницаемого, влагопоглощающего материала. Пленка укладывается под кровлей и основным ее назначением является препятствование стеканию конденсата на теплоизоляцию.
Устройство крыши из металлочерепицы предполагает набор следующих дополнительных аксессуаров: планки коньковые, карнизные, торцевые, для швов, наружных и внутренних углов, стыков, снегозадержатель, ендовы. Комплектующие для кровли из металлочерепицы применяются в полном объеме. Их отсутствие может привести к неправильному монтажу кровли, что влечет за собой сокращение сроков эксплуатации.
Основными достоинствами кровли из металлочерепицы являются:
- небольшой вес материала;
- легкость и удобство монтажа;
- устойчивость к коррозии и длительный срок эксплуатации;
- разнообразная цветовая гамма;
- приемлемая цена;
- экологичность;
- высокая степень пожаробезопасности.
Основным недостатком металлочерепицы, как и других видов металлической кровли, часто называют повышенный шум во время дождя и ветра. Однако этот недостаток, как правило, зависит от качества кровельных работ. Хорошо уложенная и закрепленная металлическая кровля при порывах ветра не стучит по обрешетке, а правильное устройство шумоизоляции и водоотвода значительно уменьшает шум стекающих потоков воды.
Также минусом является то, что предпочтительно ей укладывать крыши с простой геометрией. При обустройстве вальмовых и шатровых конструкций остается слишком много отходов.
Кровля из металлочерепицы быстро промерзает. Для того, чтобы предотвратить потерю тепла из дома, необходимо проложить слой утеплителя и установить снегозадержатели.
Особенности фальцевых медных кровель.
Фальцевая медная кровля.
Самой первой особенностью можно назвать презентабельный вид, который гармонирует с любым пейзажем. Медное покрытие придает благородный и завершенный вид всему строению. Но есть одна специфическая особенность: считается, что медь не окисляется, но это не совсем так, — она окисляется, но очень и очень медленно.
Сначала медь имеет насыщенный красно-желтый оттенок, но через 10-15 лет цвет начнет меняться на более темный, а через несколько десятков лет он станет бурым, а потом зеленым с небольшими коррозионными разводами. Но это отнюдь не портит «товарный» вид кровли, а лишь придает ей благородства.
Это естественная «природная» перекраска – уникальное свойство меди, основанная на процессе образования патины медного карбоната. Процесс возникновения патины можно ускорить или замедлить при помощи различных способов обработки меди, например, температурой.
Другой особенностью является пластичность меди, как материала для формовки, штамповки и отливки. Ее легко обработать под конкретные геометрические размеры кровли, придать фактуру или изменять геометрию. Именно поэтому купола церквей и минаретов мечетей отделываются медной черепицей и пластинами.
Материалы фальцевой кровли
Материал для создания фальцевой кровли может быть рулонным или в виде мерных отрезков. Толщина полос небольшая (чаще 0,5-0,7 мм), чтобы можно было организовать замок, но не слишком — чтобы прочность и жёсткость всей конструкции оставалась высокой.
Наиболее распространённые металлы и сплавы (цены приведены на начало 2017 года).
Сталь
Варианты стальных картин:
- оцинкованная;
- неоцинкованная под окрашивание;
- с цветным полимерным покрытием.
Антикоррозионный цинковый слой может иметь различную толщину и способ нанесения, что влияет на продолжительность его ресурса. Полимерное покрытие — наиболее распространённый вариант, но он подвержен выгоранию на солнце.
Стоимость материала зависит от производителя, состава сплава и покрытия. Рулонная сталь толщиной 0,5 мм может стоить от 150 до 220 руб./м2. Оцинкованная сталь — 250 руб./м2, с покрытием полиэстром — 350-500 руб./м2, с рекомендуемым экспертами полимером Pural — 650–800 руб./м2.
Средний ресурс стальной кровли 30–60 лет.
Добавлена жёсткость за счёт профилирования полотна
Алюминий
Коррозионностойкий, лёгкий металл. Снижает нагрузку на стропильную систему и опоры здания. Алюминий можно красить. Ресурс 80-100 лет. Крепление к основанию желательно на плавающие кляммеры ввиду высокого температурного расширения. Бюджетный материал. Рулонный алюминий толщиной 0,7 мм стоит около 850 руб/м2.
Медь
Легче, чем сталь, мягкий, гибкий и красивый металл. Пока кровля новая, она просто сияет на солнце. Со временем покрывается оксидной плёнкой (патиной) — приобретает коричневые, а затем зелёные оттенки. Гибкость металла позволяет использовать его при создании рельефа на крыше, волн, округлых башенок и других архитектурных изысков. Мягкость меди требует аккуратности при монтаже и уходе. Лучше пусть будет благородная патина, чем царапины на полированном металле.
Если без необходимости не трогать такую кровлю, она прослужит и 100 лет и все 200!
Недостаток — цена. Рулонная медь толщиной 0,6 мм стоит 2,9-3,8 тыс. руб/м2. Однако при таком сроке эксплуатации стоит своих денег и выглядит очень богато.

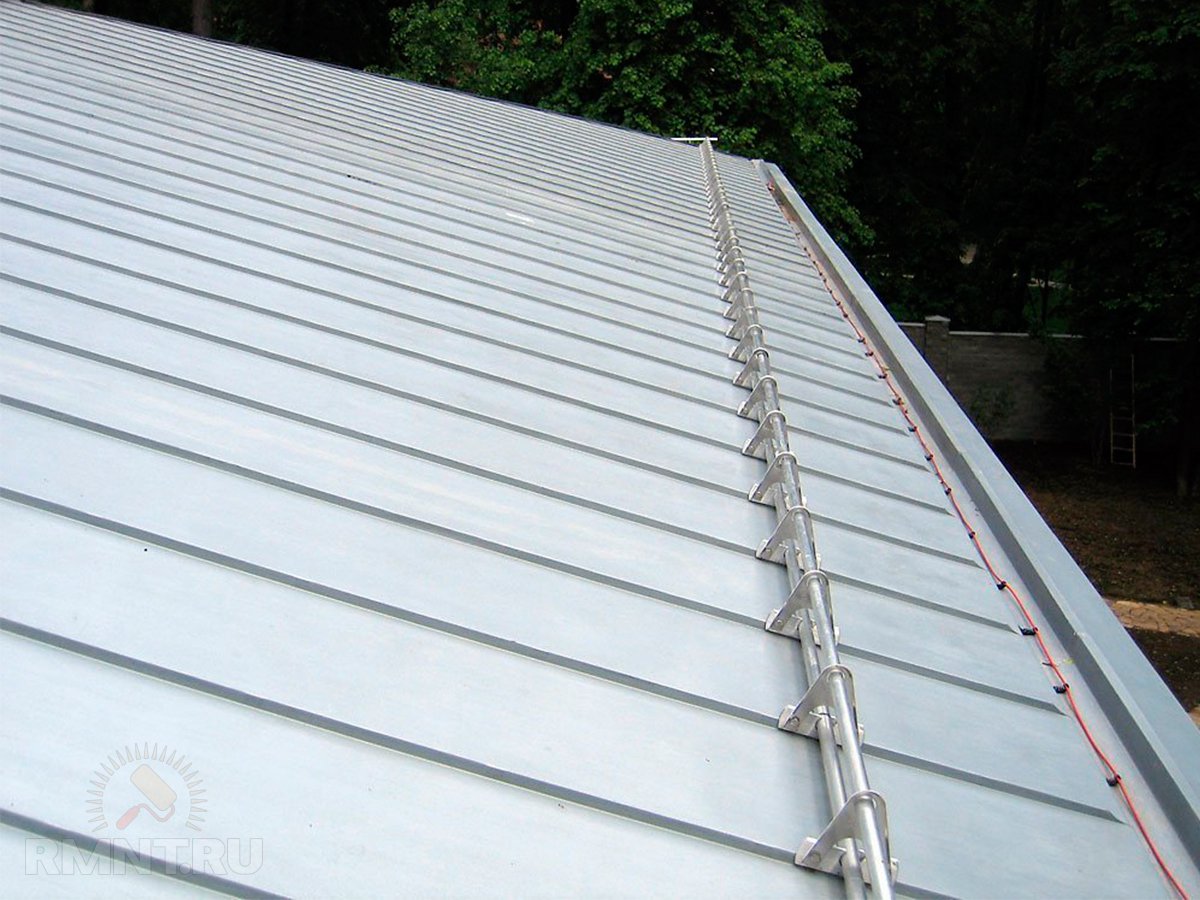

Цинк-титан
Пластичный и долговечный сплав цинка, легированного титаном, алюминием и медью. Внешний вид со временем не претерпевает значительных изменений. Ремонтопригоден — повреждённый участок можно запаять оловом. Капризен при установке. Такие кровли распространены в Европе и США. Материал этот в основном импортный, поэтому цену укажем в евро — 35-50 евро/м2 (рулоны и листы толщиной 0,7 мм).
Требования к монтажу:
- укладка на сплошную обрешётку;
- не допускается контакт со сталью, медью, некоторыми породами дерева (лиственница, дуб);
- не укладывать на гидроизоляционный материал;
- монтаж выполняется только в тёплый период (не менее +7 °С);
- важны квалификация и опыт монтажников.
Долговечность — 100-150 лет.

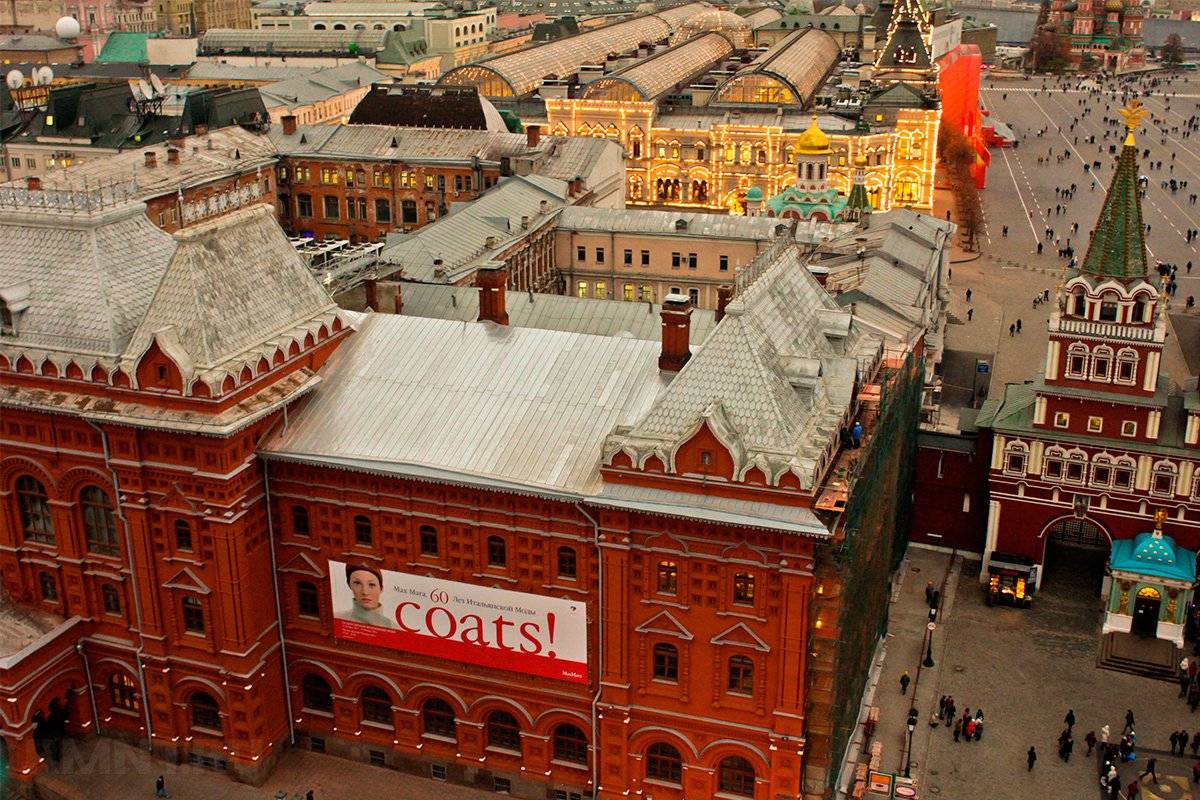

Исторический музей (г. Москва). Фальцевая кровля из сплава цинк-титан уже более 100 лет как новенькая.
Разновидности фальцевой кровли по материалу
Мы рассмотрели типы фальцевой кровли с одинарным, двойным стоячим фальцем, кликфальцем. Но данный кровельный материал различается не только по виду соединений, но и по материалу изготовления – оцинкованная сталь с полимерным покрытием, медь, алюминий, цинк-титан.

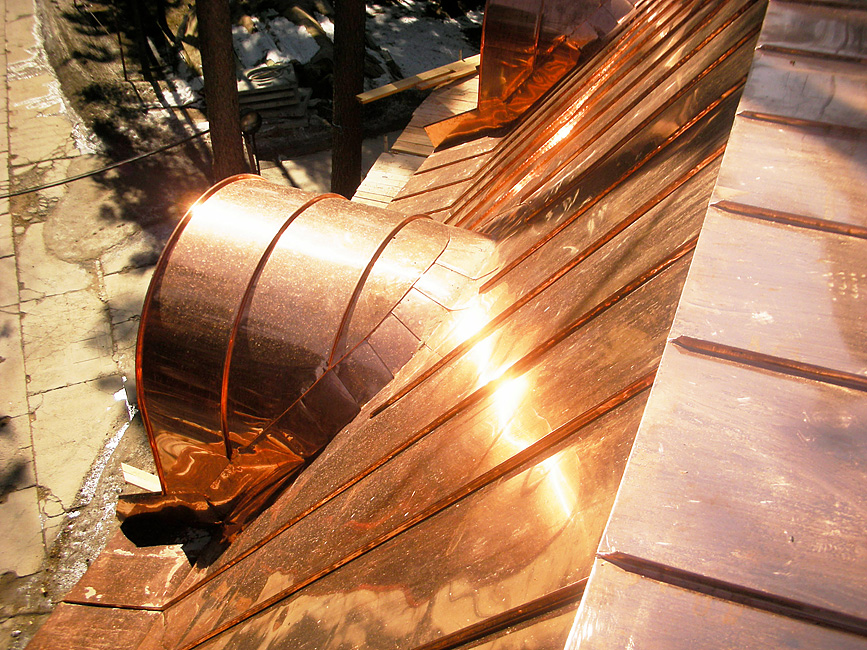

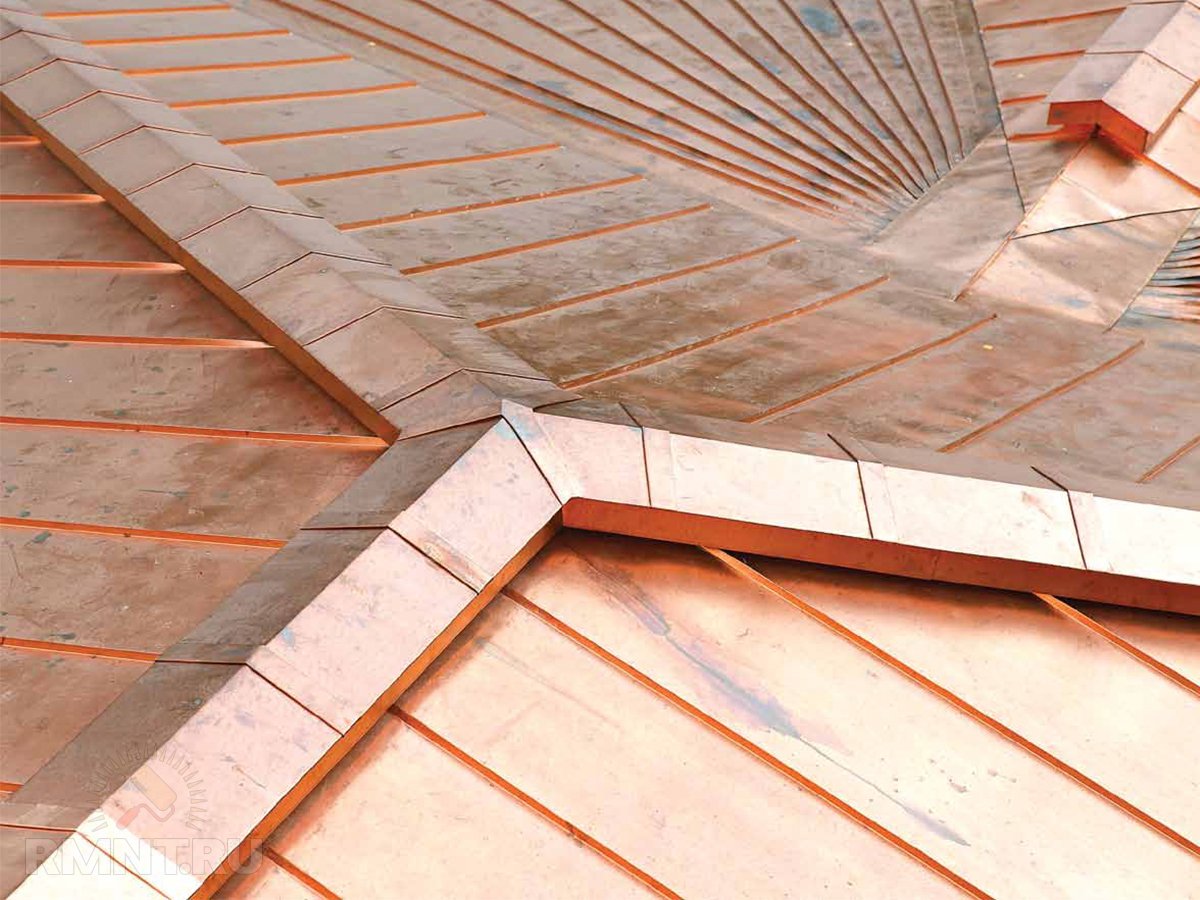

Медь
Медное фальцевое покрытие кровли – самое качественное, долговечное и красивое, но при этом и дорогостоящее. Высокая пластичность материала позволяет использовать его для укрытия крыш любых конфигураций. В процессе эксплуатации на поверхности образуется патина малахитово-зеленого цвета.
Фото 10. Внешний вид медной фальцевой кровли
Другие преимущества:
абсолютная стойкость к коррозии;
легкость обработки;
ремонтопригодность;
срок службы – более 100 лет;
относительно высокая механическая прочность.

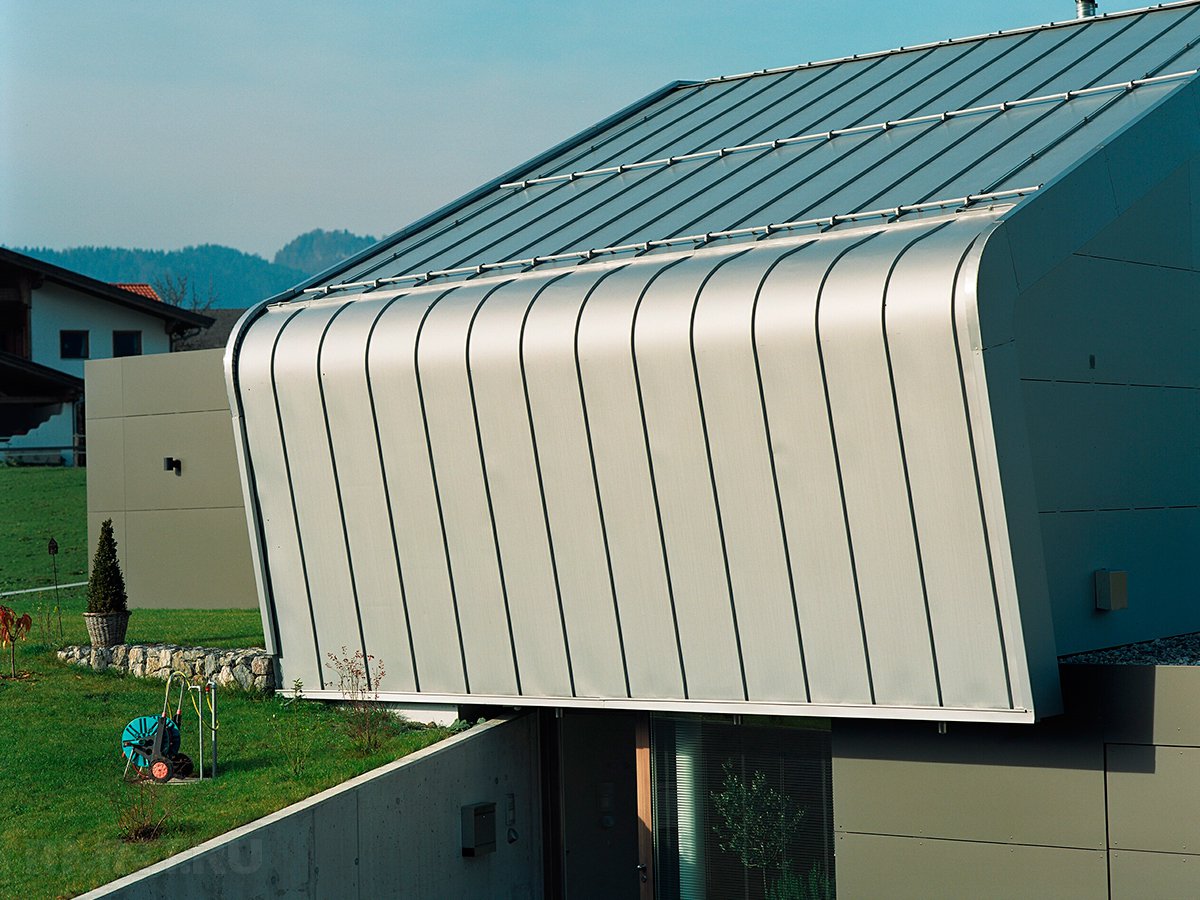

Алюминий
Алюминий тоже успешно применяется для изготовления фальцевых картин для укрытия крыши. Алюминиевое покрытие отличается малым весом (в пределах 2 кг/м2), пластичностью и функциональностью. Его стоимость тоже довольно высока, а механическая прочность немного ниже по сравнению с другими материалами.
Фото 11. Внешний вид крыши из алюминиевых фальцевых картин
Преимущества:
выпускается как в чистом виде, так и с декоративным покрытием разных цветов;
устойчивость к коррозии;
возможность использования на кровлях сложной формы.
Цинково-титановый материал
Данный вид кровельного фальцевого покрытия кровли представляет собой сплав цинка (99,71 %), титана (0,17 %) и меди (0,12 %). Основной особенностью является способность самовосстанавливаться – небольшие царапины со временем самопроизвольно затягиваются. Однако материал тоже дорого стоит.
Фото 12. Кровля из цинк-титана
Достоинства:
хорошая гибкость;
срок службы до 100 лет;
благородный внешний вид.

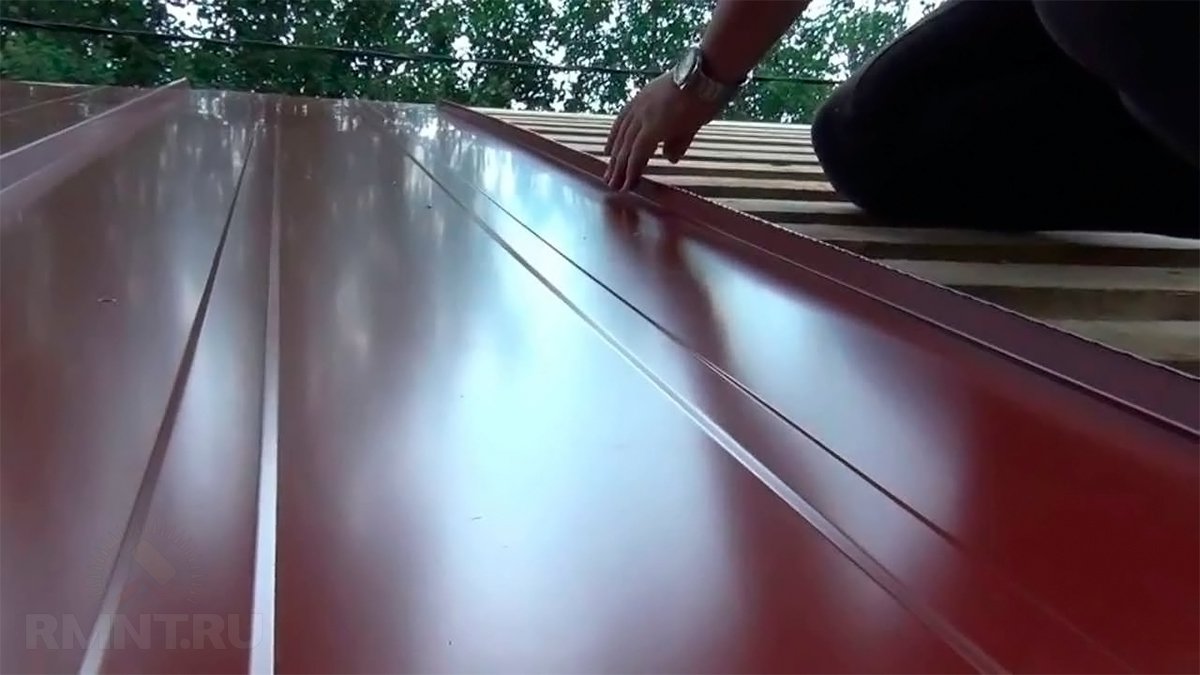

Оцинкованная сталь с полимерным покрытием
Фальцевая кровля из оцинкованной стали сочетает в себе высокие эксплуатационные характеристики и невысокую стоимость относительно прочих материалов, поэтому является наиболее востребованной в частном домостроении. В зависимости от разновидности защитно-декоративного покрытия производители дают официальную гарантию от 10 до 50 лет.
Фото 13. Картины из оцинкованной стали с цветным полимерным покрытием
Обычная металлическая фальцевая кровля тоже обладает рядом особенностей:
универсальность;
большой выбор цветовых решений;
цветостойкость;
прочность и надежность.
Основные виды медных покрытий
Все виды покрытий можно поделить на две основные группы – гонтовая и фальцевая кровли. Первый вариант представляет собой отдельные элементы небольшой формы, перекрывающие друг друга посредством стыков. Фальцевая кровля – специальные медные листы, соединенные между собой при помощи фальцевания. Благодаря этому достигается максимальная герметичность, так как поперечные соединения отсутствуют полностью.
По дизайну фальцевая кровля из меди разделяется на такие типы: «чешуя», «шашка», «ромб», «кирпичики» и прочее. Конечный выбор зависит от предпочтений клиента, так как цены на разновидности примерно одинаковые. Выбирать для своего дома медную кровлю нужно только у проверенных производителей, так как только качественное покрытие будет обладать всеми этими преимуществами.
