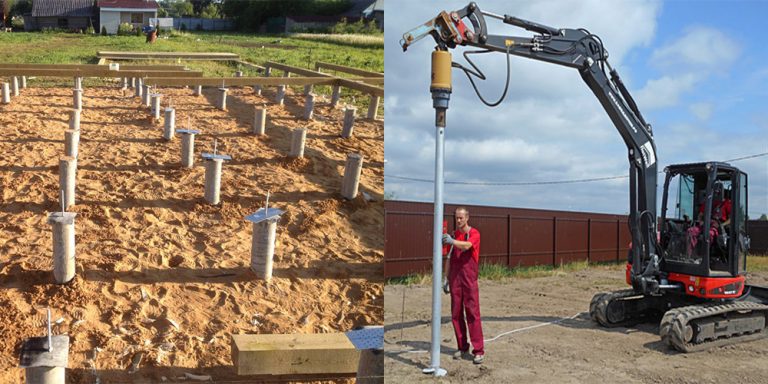

Использование спецтехники

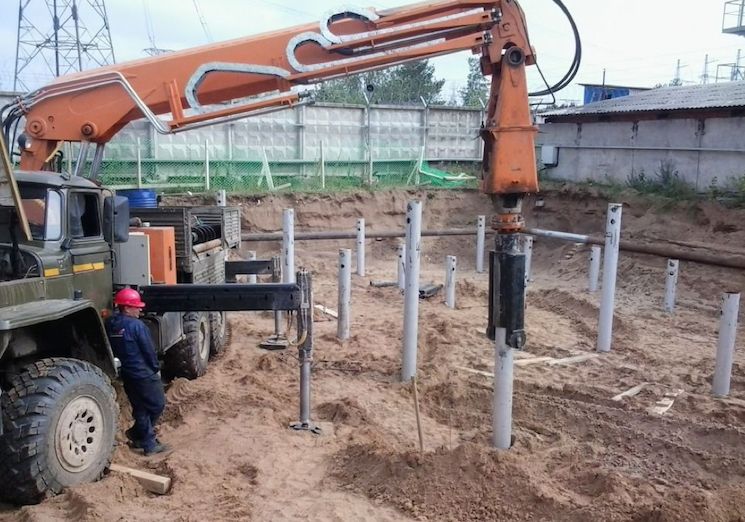

Первые специализированные машина для закручивания винтовых свай производились на платформе автокрана, оснащенной подвесным вращателем. Подобные установки обладали высокой мощностью и позволяли достаточно быстро выполнить монтажные работы. Однако они не комплектовались механизмом контроля вертикального положения, угол вхождения приходилось отслеживать вручную.
В современной технике для автоматического закручивания винтовых свай используются механизмы, фиксирующие малейшее отклонение от вертикального направления. Для удержания сваи в правильном положении применяются прижимные и подъемные домкраты.
Автоматические сваеверты комплектуются шасси с полным приводом либо устанавливаются в кузов грузовика. Для питания электродвигателя установки может использоваться генератор или он подключается к сети 380 V. Характеристики сваевертов существенно отличаются в зависимости от производителя
Если машина для закручивания винтовых свай берется в аренду, необходимо обращать внимание на такие параметры:
- Мощность электрического привода. От данной характеристики зависит, какие винтовые сваи могут обслуживаться установкой;
- Рекомендации производителя по максимальной длине и диаметру стержня.
Установка винтовых свай своими руками. Подготовительные работы
Для установки крепкого долговечного фундамента следует провести предварительную подготовку. Она состоит из нескольких этапов:
- Изучение грунта на строительной площадке.
- Расчет веса готового дома.
- Подбор оптимальных свай. Произведение расчета их количества с учетом 2-х предыдущих пунктов.
Анализ грунта
При устойчивом грунте можно проводить завинчивание свай, длина которых составляет 2,5 м. Если строительная площадка расположена на сложном рельефе, потребуются сваи разного размера с учетом перепада высоты.
При строительстве в сейсмических зонах углубление должно доходить до 4,5 м.
Расчет массы дома
Точную массу дома определить не удастся, т.к. здесь имеет значение и вес всей мебели. Однако, показатель можно максимально приблизить к истинному. Для этого следует учитывать вес следующих элементов:
Расчеты. Длина, диаметр, количество свай
Чтобы рассчитать количество необходимых труб, нужно учитывать несколько характеристик:
Если в регионе строительства отмечаются сильные ветра, опоры следует располагать с меньшим шагом (не 3 м, а 2,5 м).
Что потребуется?
- Дрель. Она должна быть мощной — не менее 1000 Вт. Желательно, чтоб она была еще и тихоходной, имеющей максимальные обороты не 3000 в минуту, а 600. Такие аппараты сами по себе уже имеют довольно большой крутящий момент. Подойдет, например, такой вариант.
- Мультипликатор. Это устройство с редуктором, предназначенное для увеличения крутящего момента в десятки раз. Используется для ремонта грузовых автомобилей, где требуется заворачивать болты и гайки с большим усилием. Дальнобойщики эту штуку еще называют мясорубкой, так как у нее приходится аналогично вращать ручку. Также может называться ручным гайковертом. Подойдет, например, вот такой агрегат. Как видно, цена не очень высокая — всяко выгоднее, чем заказывать спецтехнику. При этом увеличивает тягу в 58 раз.
- Сварочный аппарат. Он понадобится для сварки при изготовлении некоторых приспособлений.
- Стальные трубы. Понадобится кусок около 30 см длиной и внутренним диаметром чуть больше, чем внешний у безоголовочных свай. Если они у вас с оголовками, то этот кусок не нужен. Еще одна труба будет необходима, чтобы использовать ее в качестве упора, благодаря которому будет вращаться свая, а не мясорубка. Диаметр ее должен быть около 4 см, а длина — метров 4-5, чтобы обеспечивать необходимый рычаг.
- Швеллер. Нужен обрезок длиной около 20 см и шириной чуть больше диаметра упорной трубы.
- Толстая стальная пластина. Она используется при изготовлении переходника как для свай с оголовком, так и без.
- Болты каленые и гайки к ним. Применяются для соединения всех узлов воедино. Потребуются именно каленые, потому что обычные не выдерживают. Приобретать такие надо не в отделах крепежа, а в автозапчастях.
- Болгарка. Пригодится для резки металла при изготовлении необходимых частей конструкции.
- Гаечные головки с посадкой на 1 дюйм. Если закручиваете сваи как с оголовком, так и без, то потребуется три штуки. Если только один вид, то две.

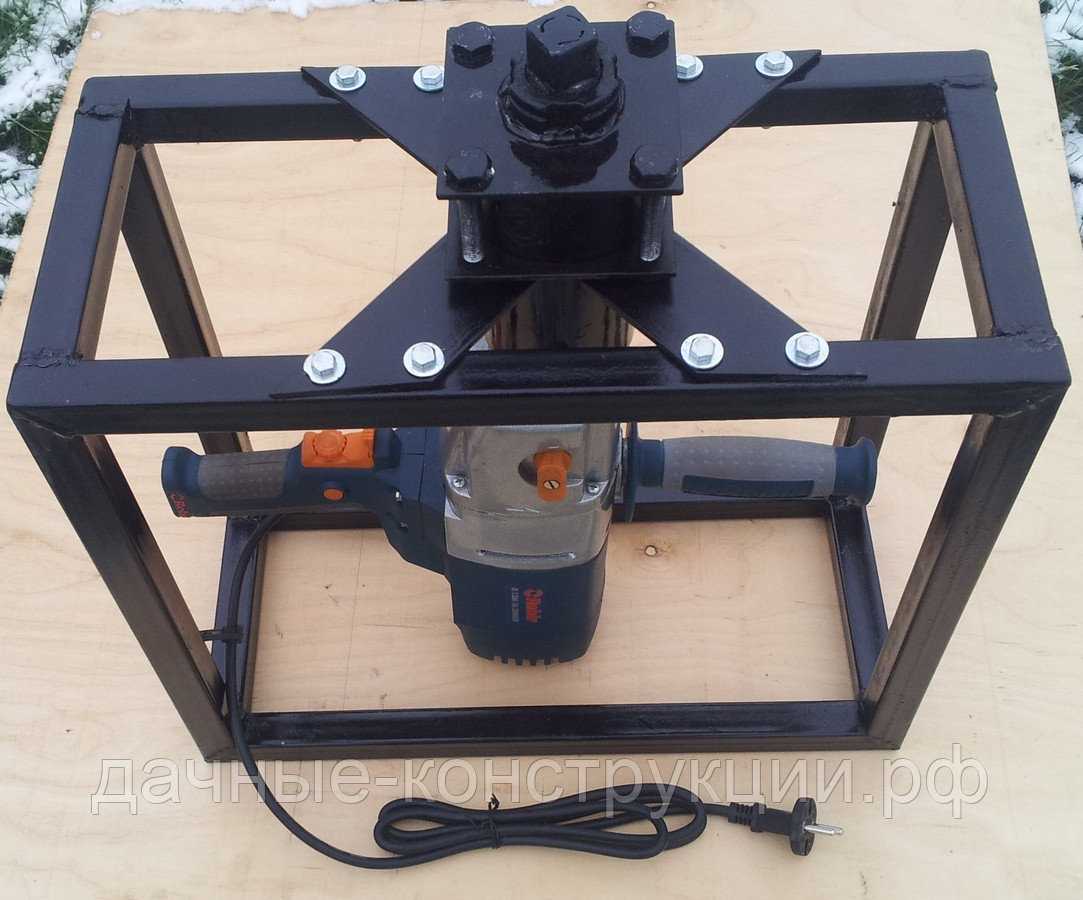

Электромеханический инструмент
Чтобы закрутить сваю при помощи этого устройства необходимо в уже пробуренную скважину установить опору, предварительно надев на ее вершину фланец с четырехгранным пазом.
Помимо самодельного электромеханического приспособления для выполнения работ можно воспользоваться заводской электромашиной. Стандартная комплектация устройства:
- Электрическая дрель (мощность от двух киловатт).
- Набор насадок на стандартные размеры опор.
- Компенсатор наклона.
- Комплект рычагов.
Монтаж сваи мультипликатором
Среди недостатков такого оборудования следует выделить сравнительно большой вес. Стандартный мультипликатор весит от сорока килограмм. Поэтому без помощника не обойтись. Второй минус – большое потребление электроэнергии.
Закручиватель свай. Обрезка свай и формирование ростверка
По окончании закручивания всех свай, можно переходить к следующему этапу их монтажа – обрезке хвостовиков. Высоту обрезки определяют условия местного климата. Там, где зимой стоят снега или высоко поднимается вода, цокольная часть дома, которую и образуют верхушки свай, может превышать и 1,5 м. Но меньше 20 см она быть не может.
В соответствии с необходимой высотой, концы свай обрезаются после предварительной разметки, которую очень удобно выполнять лазерным уровнем.
Зафиксировать эту метку можно очень просто: наклеить в этом месте малярный скотч и прямо по нему отчертить линию обреза маркером. По ней будет очень удобно производить резку, и не надо пользоваться хомутами.
Резку выполняют при помощи болгарки с отрезным диском по металлу.
Бетонирование
После обрезки, перед тем, как приступать к монтажу оголовков, полость свай заполняется бетоном. Хотя, некоторые заказчики сомневаются в целесообразности такого действия, и настаивают на том, чтобы оставить сваи пустыми. Тем не менее, бетонирование винтовых свай является очень важным технологическим этапом:
Если диаметр ствола маленький, на отверстие устанавливается воронка, позволяющая не проливать раствор. Уплотняют его в теле сваи импровизированным шомполом – куском арматуры, позволяющим сократить до минимума количество воздушных полостей.
Заполнять сваи можно: крупнозернистым бетоном, раствором без крупного наполнителя и сухой смесью цемента и песка. Последний вариант чаще используют в зимнем строительстве, когда для твердения бетона условия неблагоприятные, а из-за необходимости подогрева возникают дополнительные затраты. Ещё один плюс этого способа заключается в том, что в стволе не образуются пустоты.
Безударные методы
Безударные способы основаны на достижении умягчения грунта, использовании специальной конструкции опор либо упрощении погружения свай. Данные методы позволяют существенно упростить трудозатраты на погружение опор фундаментов в среднем на 20-40%.
Метод завинчивания
Технология завинчивания применяется для заглубления винтовых свай. Их лопастная конструкция позволяет при сообщении вращательного момента углублять свайные опоры в грунт даже без применения спецоборудования и тягачей.
Посмотрите видео о том, как происходит процесс монтажа опоры с помощью ввинчивания в грунт.
Метод используется в тех случаях, когда требуется возвести малоэтажное здание, мачты, линии электропередач и другие сооружения в условиях неплотных или подтапливаемых грунтов. Технология относительно простая и может применяться в условиях любого климата.
Винтовые сваи обычно изготавливают из стали или железобетона. Нижняя часть имеет уширение за счёт установленных лопастей, что придаёт завинченной опоре дополнительную стойкость к сдвиговым и выдёргивающим силам. Сваи можно вкручивать без проблем даже в условиях плотной застройки, не беспокоясь за возможное проседание грунта под возведёнными объектами.
Метод подмывания грунта
Установка свай методом подмывания грунта применяется для заглубления опор в сыпучих и рыхлых слоях. Наибольшая эффективность достигается при необходимости погружения свайных конструкций с большим диаметром и/или длиной.
Схема подмывки грунта
Технология заключается в размытии грунта под высоким напором воды, подаваемой по трубам с диаметром 38-62 мм в направлении заглубления сваи. Плотность грунта снижается за счёт разрыхления и вымывания, а поднимающаяся на поверхность вода размывает стенки и уменьшает боковое трение погружаемой конструкции о проходимые слои почвы. Путь сваи освобождается под собственным весом, а грунт вымывается на поверхность.
Трубки для подачи воды могут находиться сбоку или по центру сваи. Боковая водяная струя является наиболее выгодной, так как позволяет существенно облегчить процесс заглубления за счёт снижения влияния бокового трения. Крепление трубок выполняют так, чтобы их концы находились выше острия свайных опор на 300-400 мм. Минимальное давление воды составляет 500 кПа.
Во время подачи воды могут ухудшаться несущие способности плотного слоя, поэтому подмыв грунта останавливают за 50-200 см до достижения заданной проектной глубины.
Метод электроосмоса
Технология установки свай методом электроосмоса основана на погружении двух свай с подключением одной к отрицательному полюсу электросети, а второго – к положительному. В результате такого подключения влага начинает скапливаться вблизи отрицательно заряженной опоры, облегчая ей погружение. Дополнительно для ускорения заглубления можно использовать забивную установку.
После отключения тока несущие способности грунта полностью восстанавливаются. Уровень влажности выравнивается до прежнего состояния.
Метод вдавливания
Технология вдавливания свай эффективно применяется для опор небольшой длины от 3 до 5 м и с трубчатым сечением. Погружение свай осуществляется путём воздействия статической нагрузки.
Посмотрите видео, как происходит процесс вдавливания железобетонных опор.
Сначала выполняется установка опоры в нужное положение, на верхнюю часть закрепляют оголовок, а затем посредством воздействия стрелы агрегата базовой машины производится погружение. Одновременно с вдавливанием может прикладываться и вибрационное воздействие.
Перед вдавливанием в грунты с высокой плотностью необходимо пробурить небольшую скважину, задающую направление для движения сваи.
Оборудование для ввинчивания свай
Устройство для завинчивания винтовых свай вначале захватывает, удерживает и постепенно вкручивает лопасти наконечника сваи в грунт, обеспечивая заданный угол наклона. В основном сваи устанавливаются под прямым углом.
Оборудование для ввинчивания свай комплектуется несколькими частями:
- Платформа на гусеничном или колесном ходу с размещенным на ней основным оборудованием.
- Четыре выдвижных гидравлических домкраты для опоры платформы.
- Гидравлическая установка с рабочим органом – захватом.
- Управляемый приводной механизм, который непосредственно выполняет вкручивание сваи в почву и регулирует угол наклона.
- Пульт управления с рычагами.
Оборудование для ввинчивания свай при работе обеспечивает необходимый угол погружения (до 45 градусов) и вкручивает сваи с одновременным надавливающим действием по их оси.
Оборудование для завинчивания свай
Виды и выбор сваекрутов
- Особенности и назначение
- Особенности использования
- Виды
- Производители
- Критерии выбора
Винтовые сваи устанавливают разными методами, различие которых в степени механизации. Ручным способом закручивают командой из 3-4 работников, а механический способ подразумевает использование специализированных устройств и агрегатов. Устройство для закручивания винтовых свай (сваекрут, сваеверт) повышает продуктивность работы приблизительно в 2 раза. Автоматизацию применяют, если устанавливают длительные элементы на большую глубину погружения либо сваи обладают внушительным поперечным сечением.
Методы ускорения процесса погружения свай
Такие методы основаны либо на энергии давления водяной струи (подмыв грунта), либо на использовании эффекта электроосмоса.
Подмывом грунт разрыхляют и частично вымывают струями воды, вытекающими под давлением из нескольких трубок диаметром 38… 62 мм, укрепленных на свае. При этом сопротивление фунта у острия сваи снижается, а поднимающаяся вдоль стволавода размывает грунт, уменьшая тем самым трение по боковым поверхностям сваи. Расположение подмывных трубок может быть боковым, когда две или четыре под-мывные трубки с наконечниками находятся по бокам сваи, и центральным, когда один одно- или многоструйный наконечник размещен по центру погружаемой сваи. При боковом подмыве (по сравнению с центральным) создаются более благоприятные условия для уменьшения сил трения по боковой поверхности свай. При боковом расположении подмывные трубки крепят таким образом, чтобы наконечники находились у свай на 30…40 см выше острия.
Для подмыва грунта воду в трубки подают под давлением не менее 0,5 МПа. Приподмыве нарушается сцепление между частицами грунта под подошвой и частично по боковой поверхности свай, что может привести к снижению несущей способности сваи. Поэтому сваи на последнем метре или двух метрах погружают без подмыва здбивкой.
Применение подмыва не допускается, если имеется угроза просадки близлежащих сооружений, а также при наличии просадочных грунтов.
Погружение свай с использованием электроосмоса применяют при наличии водонасыщенных плотных глинистых грунтов, моренных суглинков и глин. Для практической реализации метода погруженную сваю присоединяют к положительному полюсу (аноду) источника тока, а соседнюю с ней погружаемую – отрицательному полюсу (катоду) того же источника тока. При включении тока вокруг сваи (анод) снижается влажность фунта, а у пофужаемой сваи (катод), наоборот, повышается. После прекращения подачи тока происходит восстановление первоначального состояния фунтовых вод и несущая способность свай, являющихся катодами, возрастает.
Дополнительные операции при пофужении железобетонных свай с использованием электроосмоса связаны с оснащением свай полосами стали – электродами, площадь которых занимает 20…25% боковой поверхности свай. Эта операция отпадает при пофужении металлических свай методом завинчивания.
Применение метода электроосмоса, позволяет на 25…40% ускорить процесс пофужения сваи, а также уменьшить нафузки, необходимые для пофужения сваи.
Оборудование для закрутки винтовых свай
— «Электро-Кабестан-2М», 2 кВт, 220 в. Трехступенчатый редуктор (лидер продаж)

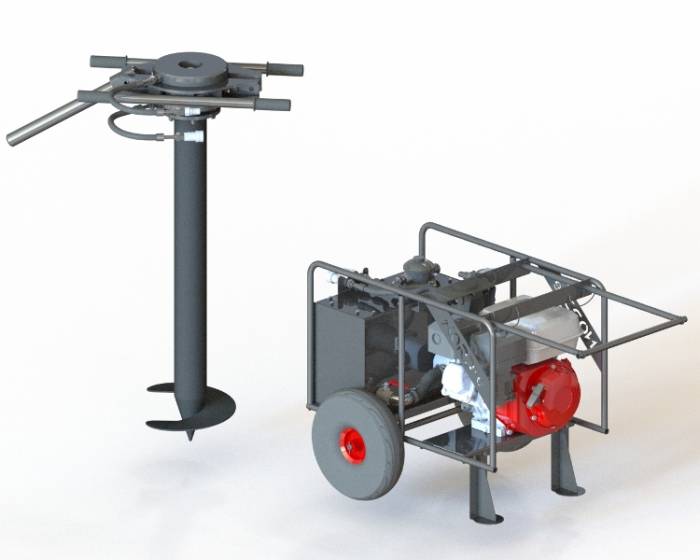

— «Гидро-Кабестан» с ДВС 15/17 л.с. (Гидравлическая масло-станция)
— » ГидроМакс — МР 300 » 17/29 л.с. Самоходный сваекрут — ямобур с буровым лафетом
Устройства для погружения винтовых свай до 180 мм с винтом до 500 мм, многовитковых свай типа «KRINNER» , БЗС свай , столбов , почвенных диагональных и горизонтальных маяков , горизонтальная проходка. Производство г. Киров.
Отличаемся от других производителей : — цена ниже ; — цена за полный комплект ; — дополнительных вложений не требует ; — высокая надёжность узлов и агрегатов , крепкая рама , гарантия 1 год ; — управление одним рычагом ; — скорость вращения шпинделя выше ( сокращение рабочего дня на 30 % ) ; — видео инструкция по эксплуатации ; — в наличии / сборка 2-10 сут.
Отгрузка оборудования производится : — по факту 100% оплаты заказа ; — при самовывозе ; — используя услугу ТК «Деловые Линии» , «Байкал-Сервис» — оплата после осмотра товара на терминале ТК.
7 конструктивных и функциональных особенностей сваекрута «Электро Кабестан 2М». 1. Безопасность в работе при минимальном уходе. 2. Высокая эффективность, минимум усилий. 3. Небольшой вес, лёгкость в обращении. 4. Небольшие габариты. 5. Долговечность работы. 6. Сохраняет свою функциональность при перегрузке +45 % = 6500 Нм = 12 тн. 7. Не требует сервисного обслуживания. Высокая ликвидность . Быстрая окупаемость — 53 000 руб : 2 000 руб = 26 свай ( один обЪект )
Фото / видео в альбоме и ниже по странице. — Сваекрут «Гидро-Кабестан» ,автономный, гидравлический . (Бензо-масло станция). Погружение всех типов свай с диаметром ствола до 159 мм. , винтом 500 мм. ДВС 17 л.с., номинальное давление 16 мПа , реверс , номинальный масло-поток Самоходный сваекрут — ямобур с буровым лафетом » ГидроМакс — МР 300 » 17 / 29 л.с., — НОВИНКА Подъёмник винтовых свай «П-500» , грузоподъемность 0.5 тн. , габаритные размеры 3000 х 1200 х 1350 мм. Вес 35 кг . Стоимость 18 000 руб.
Назначение : Подъем в вертикальное монтажное положение винтовых свай с диаметром ствола 50-300 мм. длиной до 5 м. совместно с кабестанными установками (гидро-электро мотор-редукторы ) и упорными трубами.
Преимущества: — для подъёма не потребуется дополнительный рабочий: — безопасное удержание сваи при монтаже; — увеличение производительности труда; — точность монтажа. По желанию заказчика возможно изменение технических характеристик маслостанций для индивидуальных задач (мощность ДВС,поток,давление, длина РВД , крутящий момент и обороты рабочего органа. ). Набор рабочих насадок решает широкий спектр задач. Вы можете менять гидравлические инструменты и доп. насадки , используя маслостанции по новым назначениям , таким как бурение скважин ,прокол в почве, производство пеллет , дровокол , трубогиб , пресс , нож , ручной гидромолоток , гидродомкрат до 800 тн. и др.
Использование свай & Достоинства: 1) Неустойчивые породы (торф, болото, плывун,насыпной грунт), 2) Сложный рельеф (уклон,берег,овраг), 3) Простота в обслуживании , высокая ремонтопригодность и надежность конструкции; 4) Мобильность в эксплуатации, легко перевозится даже в легковом автомобиле типа «универсал» , «хетчбек» и «седан» .Легко перемещается по свайному полю на колесах; 5) Оперативность в подготовке к работе — приводится в рабочее состояние в течении нескольких минут; 6) Возможность использования в условиях, когда по соображениям электробезопасности запрещено применять электрическое оборудование (электроинструмент); 7) Закручивание винтовых свай на большую, чем при ручном способе, глубину; 8) Возможность производить монтаж свай в любых труднодоступных местах, куда не подъехать тяжелой технике и ограничено пространство , например вплотную к существующим постройкам; 9) Реверсивный гидровращатель — возможность демонтажа свай; 10)Установка свай небольшими бригадами из 2 монтажников; 11)Полная автономность, в частности нет необходимости подвода электропитания; 12)Низкий бюджет фундамента . Бетон 200 т.р./ сваи 70 т.р., 13)Заглубление свай до 5-6 метров например для Северных районов с низким уровнем промерзания, 14)Крутящий момент установки дает возможность монтажа свай в сложных условиях ; замерзший грунт , строительный слом. 15)Деревья и другие насаждения остаются без повреждений.
Тип установки — переносной. Не требует специального обучения. Широкий спектр применения . При проходке скважин «плывун» не создаст проблем. Быстрая окупаемость; Гарантия 1 год. «Гидро-Кабестан» ДВС 17 л.с.,вес 140 кг. Фотоальбом
Особенности использования
При работе со сваями необходимо выдерживать вертикальную ось их погружения в почву, в этом случае по строительным нормативам возможно отклонение на сваю высотой 3-6 метров не больше 2-3 от вертикали. При ручном способе для достижения данного показателя необходимо иметь большой практический опыт, но с оснащением для устройства свайно-винтового фундамента с размеренной передачей вращательного момента такого показателя добиться очень просто даже новичкам.
Для монтажа сваи первым делом требуется создать отверстие, в которое она будет вкручиваться. После выполнения разметки (а она обязана быть предельно точной) посредством мотобура (бензобура) выполняется углубление. Следующий шаг – установка. Для этого следует применить специализированное приспособление. Оно бывает:
- ручным;
- электромеханическим;
- в виде специализированной техники.
Каждое приспособление обладает собственной конструкцией, но принцип работы одинаковый.
Ручные
Если будущее строение будет незначительным по площади и весу, тогда понадобится небольшое количество винтовых опор. В подобной ситуации работу можно произвести ручным способом. Конструкция подобного инструментария элементарна. Следовательно, его можно сделать собственными силами. Для этого потребуется:
- металлическая пластина (желательно потолще);
- арматура;
- 2 трубы по 2 м;
- шлифмашина с отрезными дисками;
- сварочный агрегат.
Установка сваи ручным способом.
- Сначала надо разрезать пластину на 4 части.
- Их необходимо связать между собой таким образом, чтобы в итоге вышел равнобокий стакан. Он должен вплотную садиться на грани сваи, в противном случае при вкручивании он станет сползать.
- С двух противолежащих сторон делается 2 проушины. Для этого желательно использовать арматуру диаметром как минимум в 12 мм. Трубы здесь будут исполнять роль рычагов. Чем больше их длина, тем проще завинтить сваю руками.
Подобную конструкцию легко сделать самостоятельно.
Минус ручного устройства состоит в том, что для проведения работ понадобится самое меньшее 3 человека. Двое вкручивают сваю, а третий направляет ее по уровню. Еще одним недостатком является большая площадь для установки одной сваи. При небольшом рычаге работники должны быть необыкновенно сильными. А если работа производится около уже построенного здания, то монтаж свай будет выполняться значительно дольше (потребуется переставлять трубы в проушину с противолежащей стороны гильзы), а то и вовсе станет невыполнимой.
Источник
Вибрационный метод.
Метод основан на значительном уменьшении при вибрации коэффициента внутреннего трения в грунте и сил трения по боковой поверхности свай. Благодаря этому при вибрировании для погружения свай требуется усилий иногда в десятки раз меньше, чем при забивке. При этом наблюдается также частичное уплотнение грунта (виброуплотнение). Зона уплотнения составляет 1,5…3 диаметра сваи (в зависимости от вида грунта и его плотности).
При вибрационном методе сваю погружают с помощью специальных механизмов – вибропогружателей. Вибропогружатель, представляющий собой электромеханическую машину вибрационного действия, подвешивают к мачте сваепогружающей установки и соединяют со сваей наголовником.
Действие вибропогружателя основано на принципе, при котором вызываемые дебалансами вибратора горизонтальные центробежные силы взаимно ликвидируются, в то время как вертикальные суммируются.
Амплитуда колебаний и масса вибросистемы (вибропогружатель, наголовник и свая) должны обеспечить разрушение структуры грунта с необратимыми деформациями.
При выборе низкочастотных погружателей (420 кол/мин), применяемых при погружении тяжелых железобетонных свай и оболочек (трубчатых свай диаметром 1000 мм и более), необходимо, чтобы момент эксцентриков превышал вес вибросистемы не менее чем в 7 раз для легких грунтов и в 11 раз для средних и тяжелых фунтов.
При вибрационном погружении в глину или тяжелый суглинок под нижним концом сваи образуется перемятая глинистая подушка, которая вызывает значительное (до 40%) снижение несущей способности сваи. Чтобы устранить возникновение этого явления, сваю погружают на заключительном отрезке длиной 15…20 см ударным методом.
Для погружения легких (массой до 3 т) свай и металлического шпунта в грунты, не оказывающие большого лобового сопротивления под острием сваи, применяют высокочастотные (1500 колебаний в 1 мин и более) вибропогружатели с подрессоренной пригрузкой, которые состоят из вибратора и присоединенного к нему с помощью системы пружин дополнительного груза и приводного электродвигателя..
Вибрационный метод наиболее эффективен при несвязных во-донасыщенных фунтах. Применение вибрационного метода для пофужения свай в маловлажные плотные фунты возможно лишь при устройстве лидирующих скважин, т. е. при предварительном выполнении другого процесса, требующего буровых механизмов.
Более универсальным является виброударный способ пофуже-ния свай с помощью вибромолотов.
Наиболее распространенные пружинные вибромолоты работают следующим образом. Вибровозбудитель при вращении валов с дебалансами в противоположных направлениях совершает периодические колебания. Когда зазор между ударником вибровозбудителя и сваей меньше амплитуды колебаний вибровозбудителя, ударник периодически ударяет по наковальне наголовника сваи.
Вибромолоты могут самонастраиваться, т. е. увеличивать энергию удара с повышением сопротивления фунта пофужению свай.
Масса ударной части (вибровозбудителя) вибромолота применительно к пофужению железобетонных свай должна быть не менее 50% от массы сваи и составлять 650…1350 кг.
В практике строительства применяют также метод, основанный на комбинированном воздействии вибрации (или вибрации с ударом) и статического пригруза. Вибровдавливающая установка состоит из двух рам. На задней раме находятся электрогенератор, работающий от тракторного двигателя, и двухбарабанная лебедка, на передней раме – направляющая стрела с вибропогружателем и блоки, через которые проходит к вибропогружателю вдавливающий канат от лебедки. Когда вибровдавливающая установка займет рабочее положение (крюк подвески вибропогружателя должен находиться над местом погружения сваи), вибропогружатель опускают вниз, наголовником соединяют со сваей и поднимают в верхнее положение, а сваю устанавливают на место ее забивки. После включения вибропогружателя и лебедки свая погружается за счет собственного веса, веса вибропогружателя и части веса трактора, передаваемого вдавливающим канатом через вибропогружатель на сваю. Одновременно на сваю действует вибрация, создаваемая низкочастотным погружателем с подрессоренной плитой.
Метод вибровдавливания не требует устройства каких-либо путей для рабочих передвижек, исключает разрушение свай и особенно эффективен при погружении свай длиной до 6 м.
Вопросы и ответы
Есть ли смысл сооружать ручной сваекрут при работе на небольшой площади, когда нет возможности использовать полноценную длину рычага?
Нет, лучше сразу прибрести небольшой по мощности агрегат, который может спокойно крутить сваи на небольших пространствах. Закрутить сваю ручным сваевертом с небольшим рычагом очень сложно.
Если выбор пал на электромеханический сваекрут, возможно ли провести работы самостоятельно без привлечения других работников?
Возможно, но будет сложно, так как вес установки в среднем составит 40 кг. Обычно рекомендуется работать с такими сваекрутами вдвоем.
Можно ли забить мультипликатором сваю длиной более двух метров?
Можно, но будет сложно, и не каждая модель справится с подобной задачей. При длине опоры свыше двух метров лучше использовать специализированные сваеверты.
Какой сваекрут позволяет вкрутить сваю максимально точно?
Если требуется максимальная точность в строительстве, то здесь выбор может пасть только на специализированную технику.
Как можно сэкономить в использовании сваекрута, но при этом выбрать действительно качественный?
Если требуется хороший агрегат, но нет средств на его покупку, рекомендуется взять его в аренду. Это позволит сэкономить деньги, но получить при этом качественный фундамент.
При правильном использовании сваекрут позволяет быстро соорудить фундамент под необходимый тип конструкции. Главное, правильно рассчитать масштаб работы и подобрать подходящий агрегат.
Работы вручную
Простая установка опорных элементов является важнейшим преимуществом современного свайного фундамента. Благодаря возможности отказаться от использования спецтехники, собственники могут сокращать затраты на возведение.
Ручная методика предполагает использование лома и рычагов для установки
Лом вставляется в отверстия в верхней части столба, на него надевают рычаги и посредством их кручения свая осторожно заглубляется в почву. Для работы по такой технологии требуется участие 3 человек
Двое будут задействованы в завинчивании, а последний – контролировать вертикальность расположения труб. Даже незначительные отклонения могут очень негативно отразиться на прочности основания и сделать его небезопасным.
К преимуществам способа можно отнести его дешевизну. Собственнику не придется дополнительно тратить деньги на аренду техники и на услуги профессиональных строителей. Однако и недостатки у него есть:
- сильные трудозатраты;
- необходимость искать помощников;
- сложности при работе на твердой почве.
Специалисты рекомендуют отказаться от ручной методики, если для стройки необходимо провести монтаж столбов толще 133 мм, а также в случаях установки в каменистую землю.
Технические показатели
Кабестан имеет следующие технические характеристики: вес устройства составляет не более 130 кг, масса самого гидровращателя составляет всего 40 кг. Мощность устройства соответствует 5 лошадиным силам, скорость вращения вала составляет до 10 оборотов в минуту, расход топлива -1,5 л в час. Стоимость кабестана 165 000 рублей.
Кабестан для закручивания винтовых свай
Индивидуальным застройщикам покупать кабестан за такую цену нецелесообразно. В настоящее время многие строительные компании предлагают свои услуги по изготовлению металлических винтовых свай, гарантируя в комплексе быстрый и недорогой монтаж. Специализированное звено рабочих с необходимым оборудованием для установки свай может выполнить монтаж в минимальные сроки.
Описание приспособлений для закручивания винтовых свай
Правильно смонтировать винтовой фундамент — значит соблюсти все заданные параметры: горизонтальные и вертикальные уровни, расстояния между сваями, допустимые отклонения от линейных размеров и т. д. И если проблема с обеспечением горизонтального уровня решается обрезкой или наращиванием, то о том, как обеспечить соблюдение заданных расстояний, мы поговорим в настоящей статье.
Установка свайно винтового фундамента своими руками – задача трудоемкая. Она требует безошибочных расчетов, наличия специальных приспособлений и участия, как минимум, двух человек – цена ошибки здесь может быть слишком высокой.

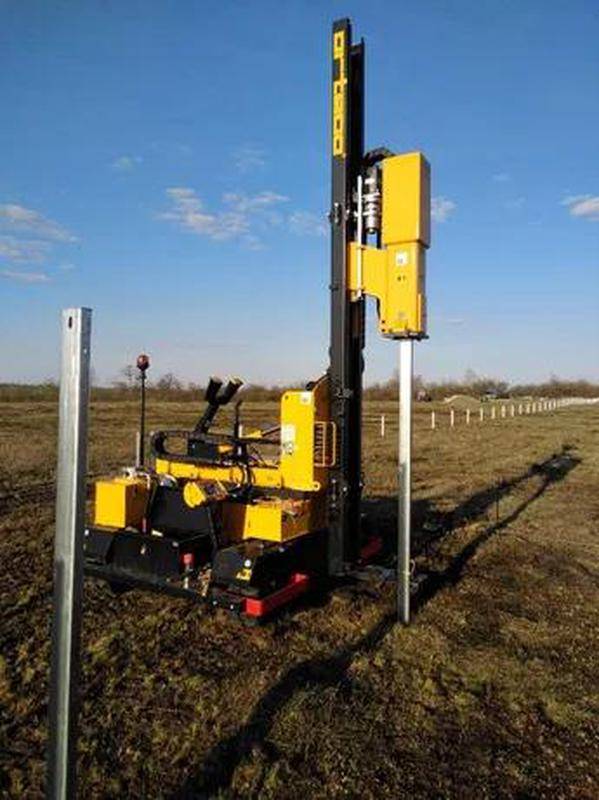

Механизированное оборудование для ввинчивания свай
Вкручивающее усилие передается через рабочий орган на наконечник сваи, который воспринимает основную нагрузку. Лопасти на наконечнике начинают раскручиваться, как винты у самолета, и погружаются в землю, преодолевая сопротивление грунта
Если на этом этапе произойдет нарушение целостности наконечника сваи, то качественного свайного фундамента просто не получится, поэтому так важно применять винтовые сваи с литыми лопастями на наконечнике
Приваренные лопасти при вкручивании в особо прочный грунт могут деформироваться. Если на пути вкручивания сваи попадется крупный камень, то гидравлическая система оборудования без особого труда с этим справится.
Установка для закручивания свай. Виды применяемых мотобуров
Устройства для бурения скважин классифицируют, в основном, по мощности и типу двигателя. Чтобы завинчивание винтовых свай осуществлялось быстро и с минимальными усилиями, необходимо знать, для какой категории грунта подходит тот или иной вид мотобура.
Самые легкие механические мотобуры, весом до 11 кг, управляются одним человеком и имеют небольшую мощность двигателя (до 3,5 л/с). Такую ручную установку можно использовать только для бурения в грунтах 1 и 2-й категории , которые отличаются небольшой плотностью.
Механический мотобур с объемом двигателя от 3,5 до 7 л/с может управляться как одним, так и двумя операторами. Вес таких установок — до 30 кг, поэтому удержать одному такое приспособление при работе на тяжелых грунтах может быть затруднительно. Мотобуры этого типа можно применять также исключительно на грунтах 1 и 2-й категории.
Существуют механические мотобуры, состоящие их двух блоков — двигателя и буровой части, соединенных между собой штангой. Вес такого устройства около 80 кг, мощность двигателя 5-8 л/с. Благодаря соединяющей штанге, которая погашает обратный удар, управлять такой машиной можно в одиночку, допускается бурение грунтов 3-й категории. Таким мотобуром удобно проводить пробное завинчивание свай, т.к. он обеспечивает минимальное отклонение оси опоры от заданных параметров.
Закручивание свай мотобуром
Гидравлические мотобуры с двигателями мощностью 11-15 л/с применяются для бурения скважин в грунтах 2 и 3-й категории. Ручную установку с гидравлическим приводом удобно транспортировать, вес ее около 80 кг. Приспособление может управляться и одним оператором, однако на практике управлять таким, достаточно тяжелым устройством, удобнее вдвоем.
На рынке строительного оборудования популярны мотобуры Айрон отечественного производителя, которые выпускаются как с механическим, так и с гидравлическим приводом. Сопоставив сколько стоит аренда такого оборудования с временными затратами, очевидно что использование мотобура — выгодно и практично.
Меры безопасности при работе с мотобуром
Перед работой всегда следует произвести осмотр оборудования, проверить надежность креплений и работоспособность всех узлов
Особое внимание — на режущую кромку, именно изношенные ножи стают частой причиной перегрузки и поломки оборудования
Во время работы оператор должен:
- использовать защитные средства (очки, каску);
- следить за тем, чтобы вращающейся части бура не касалась одежда;
- всегда предполагать наличие посторонних предметов в почве;
- не работать на полной мощности без должной нагрузки.
Готовые скважины следует прикрывать или маркировать до монтажа свай.
Итого
Основные этапы возведения свайно-винтового фундамента – подготовка почвы, проведение необходимых расчётов и разметка строительного участка, установка (ввинчивание) свай в грунт, бетонирование полости свай и обвязка основания.
Несмотря на то, что установка свай кажется простым процессом и зачастую проводится вручную, доверить монтаж такого фундамента лучше профессионалам.
Выбор типа и характеристик свай (в частности, диаметра), расчёт глубины установки и необходимого угла, который важно соблюдать при ввинчивании свай, очерёдность установки, соблюдение технологии правильного выравнивания по высоте и обвязки свай – те процессы, от которых зависит и срок службы фундамента, и отсутствие проблем в эксплуатации будущего дома или другой постройки. Самостоятельно без специальной подготовки и отточенных алгоритмов установить свайно-винтовой фундамент можно – но, вероятнее всего, с грубыми нарушениями
