Расшифровка цифро-буквенной маркировки электрических кабелей и проводов

Маркировка цветом

Помимо буквенно-цифровых обозначений и надписей применяется цветовая маркировка. При это перечень цветов регламентируется ГОСТом 28763. Согласно этому документу, каждому цвету оболочки соответствует конкретный провод:

• голубой означает нулевой провод;
• черный – фазный;
• желто-зеленый – заземляющий;
• желто-зеленый с голубыми метками – совмещенные нулевой и заземляющий проводники.

Отметим, что для фазного проводника, в соответствии с ПУЭ, допускается использование коричневого цвета

Более подробно о цветовой маркировке можно узнать из следующей таблицы.

Таким образом, приобретая кабель необходимо обратить внимание на цветовую маркировку, поскольку она может не соответствовать вашим требованиям в реальности, а следовательно, возникнут сложности при монтаже кабеля и его дальнейшем обслуживании. С другой стороны, маркировка цветом никоим образом не влияет на качество продукции, а потому, используя кабель с нестандартной расцветкой жил, следует четко определиться, какой цвет будет соответствовать каждому конкретному проводнику

Медные или алюминиевые?

Опять же, этот вопрос часто задают люди, которые не имеют никакого отношения к электромонтажу и не знают ПУЭ (правила устройства электроустановок). Если не углубляться в детали, то ответ будет единственным и очевидным: медные. Однако, провода с алюминиевыми жилами все еще используют. Главная причина – их низкая стоимость. А вот нужно ли экономить на этом, вопрос более интересный.

Рассмотрим основные недостатки алюминия:

• Более низкая проводимость (поэтому при аналогичных показателях проводимости тока сечение у алюминиевых проводов и кабелей будет больше);
• Низкая прочность, нельзя многократно изгибать;
• Подверженность быстрому окислению, как следствие – маленький срок службы.

А из преимуществ, напомним, только низкая цена. Но в итоге, если говорить об экономии, далеко не факт, что алюминиевые провода будут дешевле, так как у медных больше срок службы. И если говорить о долгосрочной перспективе, то медь оказывается выгоднее. Она в любом случае надежнее, поэтому выбирать стоит только медные провода.

Также важно помнить, что значение имеет не только выбор правильного провода и кабеля, но и его качественный монтаж. Это вопрос не только срока службы, но и безопасности

Если делать электропроводку правильно и с соблюдением всех норм, то она может прослужить десятки лет. Поэтому если у вас совсем нет опыта, то выбрать и купить провода вы можете самостоятельно, но вот доверить их прокладку лучше профессионалам. Это тот случай, когда экономить не стоит.

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

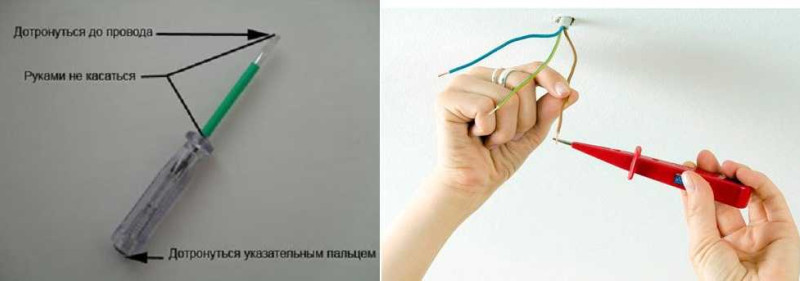

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Сейчас каждому человеку, который желает приобрести провод или кабель выпадает сложная задача в выборе, ведь маркировка проводов и кабелей очень разнообразна. Каждый имеет свои определенные особенности, и подходит только в определенном случае. В этом статье мы решили для вас рассказать обо всех маркировках, чтобы вы с легкостью смогли пойти и купить нужный вам кабель.

Цветовые обозначения

Определить назначение провода можно и по его окрасу. Для этого применяется цветовая маркировка. Благодаря разработанным стандартам мастер во время монтажа и ремонта может за считаные секунды понять, какой провод является фазовым, а какой нулевым или заземляющим.

Земля по принятым нормам должна окрашиваться в зелено-желтый цвет. Изоляция может либо краситься полностью в такую расцветку, либо иметь полоску вдоль всего проводника желто-зеленой гаммы. Буквенное обозначение заземления PE

При определении важно обратить внимание на название – земля также может оснащаться нулевой защитой. Эту жилу нельзя путать с обычной нулевой, чтобы не нарушить правильность подключения

Ноль обычно красят в синий или голубой цвет

Фаза может быть разных цветов (кроме закрепленных за нулем и землей) в зависимости от производителя

Ноль обычно красят в синий или голубой цвет. Фаза может быть разных цветов (кроме закрепленных за нулем и землей) в зависимости от производителя.

Согласно ГОСТ 31947-2012 лучше не окрашивать проводники в красный и белый цвет. Рекомендуемая схема окрашивания следующая:

• Проводники с тремя жилами – желто-зеленый, синий, коричневый, синий, черный.
• 4-жильные – желто-зеленый, синий, коричневый, черный, коричневый, черный и серый.
• Пятижильные провода – желто-зеленый, синий, коричневый, черный, серый, коричневый, черный, серый, черный.

Обязательное условие – легкость в отличии цветовой гаммы.

При отсутствии цветовой маркировки придется воспользоваться специальными средствами – мультиметрами, которые определят назначение жилы. Фаза также может определяться с помощью индикаторной отвертки.

Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

• ГОСТ 9481—2001 Ящики из гофрированного картона для химических нитей. Технические условия
• ГОСТ ИСО/МЭК 16390—2005 Автоматическая идентификация. Кодирование штриховое. Спецификации символики Interleaved 2 of 5 (2 из 5 чередующийся)
• ГОСТ 19433—88 Грузы опасные. Классификация и маркировка
• ГОСТ 26319—84 Грузы опасные. Упаковка
• ГОСТ 30742—2001 (ИСО/МЭК 16388—99) Автоматическая идентификация. Кодирование штриховое. Спецификация символики Code 39 (Код 39)
• ГОСТ 30743—2001 (ИСО/МЭК 15417—2000) Автоматическая идентификация. Кодирование штриховое. Спецификация символики Code 128 (Код 128)
• ГОСТ ИСО/МЭК 15459-1—2008 Автоматическая идентификация. Идентификаторы уникальные международные. Часть 1. Уникальные идентификаторы транспортируемых единиц
• ГОСТ ИСО/МЭК 15459-2—2008 Автоматическая идентификация. Идентификаторы уникальные международные. Часть 2. Порядок регистрации
• ГОСТ 31016—2003 (ИСО/МЭК 15438:2001) Автоматическая идентификация. Кодирование штриховое. Спецификации символики PDF417 (ПДФ417)

Основные типы маркировочных кабельных бирок

Маркировочная бирка в соответствии с международными стандартами должна устанавливаться на открытых кабельных трассах и силовых установках. Если провод проложен в специально предназначенных для этого конструкциях, то расстояние между маркерами может составлять 50-70 м. Без них нельзя обойтись в ряде других случаев:

• когда трасса пересекает различные преграды, из-за которых визуальный осмотр затруднителен (межэтажные перекрытия, стены, перегородки), то бирки размещают с каждой стороны от пройденного препятствия (к примеру, по обе стороны стены);
• в точках, где изменяется направление кабельной линии;
• в местах, где осуществляется ввод или вывод из других сооружений.

Многие производители и электромонтажники отдают предпочтение кабельным биркам из пластика, поскольку такой материал способен продолжительное время противостоять влаге, не изменяя свои свойства.

Форма маркировочных бирок

В правилах и регламентах указывается информация по формам бирок, о которой писалось выше:

• треугольные – устанавливаются в кабельных линиях контрольного или сигнального назначения;
• квадратные – для силовой трассы напряжением до 1 кВ;
• круглые – свыше 1 кВ.

Размеры маркировочных бирок

Наиболее распространенными марками кабельных бирок являются У-134, У-135, У-136 и У-153. Сравним их размеры и в зависимости от полученных данных сделаем выводы по возможному применению в системах:

1. У-134 эксплуатируется для обозначения силовой трассы напряжением не выше 1000 В. Квадратная бирка площадью 55×55 мм оснащена двумя пазами 11×3,5 мм для фиксации кабельбиндером.
2. У-135 подходит для указания информации на электрических цепях напряжением более 1000 В. Круглые изделия диаметром 55 мм и аналогичными пазами для кабельбиндера.
3. У-136 эксплуатируется для маркировки сигнальных и контрольных проводов. Треугольное изделие имеет равные стороны длиной 62 мм каждая. Есть два паза для кабельбиндера аналогичного размера.
4. У-153 применяется для силовых линий напряжением до 1000 В. Квадратное изделие длиной 28 мм и отверстием на 5 мм крепится при помощи специальной проволоки.

Цветовая маркировка проводов и кабелей

Общепринятые стандарты и правила цветовой маркировки изоляционной оболочки проводов позволяют быстрое и безошибочно определить рабочие параметры кабеля, понять, в каких системах и устройствах он может использоваться. Регламент цветовой маркировки прописан ПУЭ и ГОСТ.

Примечательно, что система обозначений будет разной для кабельных сетей с переменным или постоянным током. Нередко кабель делается разноцветным. Вместо оболочки цветная маркировка может выполняться при помощи термоусадочных трубок (кембриков). Еще один вариант – цветная изолента. Выбор цвета для фазных и нулевого проводов всегда должен быть разным!

Для трехфазных переменных силовых линий шины следует маркировать так:

• первая фаза – желтая;
• вторая – зеленая;
• третья – красная.

В кабельных трассах постоянного тока цветовые обозначения выбираются в соответствии с зарядом, который может быть положительным или отрицательным. В первом случае выбирается провод в красной оплетке, во втором – в синей. Система не поддерживает фазных и нулевого проводов, а для среднего обычно берут светло-синий проводник.

Для энергетических установок напряжением до 1 кВ и нейтралью выполняется следующая маркировка:

• рабочий нулевой провод – синий;
• заземление – желто-зеленый;
• совмещенный нулевой – желто-зеленый с синими маркерами (либо синий с желто-зелеными маркерами);
• фазы – красная, черная и другие цвета в зависимости от количества.

Примечательно, что проводка внутри электрических приборов делается красной, в розетках – коричневой.

Кабели магистральные высокочастотные:

На телефонных сетях, где применяется аппаратура высокочастотного уплотнения цепей, используют высокочастотные кабели типа МКС с кордельно-полистрольной изоляцией в свинцовой, алюминиевой или стальной гофрированной оболочке емкостью четыре и семь четверок. Кроме того, выпускают одночетверочные в алюминиевой оболочке. Кабели в свинцовой оболочке могут иметь сигнальные жилы диаметром 0,9 мм: при емкости 4X4 — 5 жил, при 4X7 — 7 жил. Сердечник кабелей состоит из звездных четверок с медными жилами диаметром 1,2 мм. Две жилы в четверке, расположенные по диагонали, образуют рабочую пару. Изоляция жил первой нары четверки красного и желтого цвета, второй пары — синего и зеленого. Конец кабеля, у которого цвета изоляции жил в четверке чередуются по часовой стрелке — красный, зеленый, желтый, синий, называется концом А. На барабане он является верхним. Под лентами поясной изоляции или между ними проложена мерная лента из кабельной бумаги, на которой через 200 мм нанесены товарный знак предприятия-изготовителя, год изготовления кабеля и деления с цифрами, указывающими длину кабеля.

Маркировка магистральных кабелей следующая:

• МКСГ — магистральный кабель связи в свинцовой оболочке, голый:
• МКСБ — то же, но бронированный стальными лентами с защитным наружным слоем;
• МКСБГ — то же, бронированный стальными лентами с противокоррозионной защитой;
• МКСК — то же, бронированный стальными круглыми оцинкованными проволоками с защитным наружным слоем;
• МКСБВ — то же, в свинцовой оболочке со слоем полихлорвинилового пластиката, бронированный стальными лентами с защитным наружным слоем;

Например, маркировка кабеля МКСБ 7X4X1,2 означает: магистральный кабель с семью четверками и токопроводящими жилами диаметром 1,2 мм. Кабели типа МКС в алюминиевой оболочке, покрытой полиэтиленовым шлангом, маркируют МКСЛШп или МКСАБп (бронированный стальными лентами с наружным джутовым покровом), в стальной гофрированной оболочке — МКССШп.

Буквенно-цифровая маркировка

Помимо цветового кода, для идентификации проводников широко применяется буквенно-цифровая маркировка. Она позволяет однозначно обозначить назначение каждого отдельного провода, особенно в случаях, когда использование цветовой расцветки затруднено или невозможно.

Буквенно-цифровые обозначения наносятся непосредственно на проводники, а также используются на схемах и в другой эксплуатационной документации. Это обеспечивает соответствие между маркировкой на месте и в документации.

Стандартизированная система буквенно-цифровых обозначений позволяет однозначно идентифицировать различные элементы электроустановки

Как и в случае с цветовой маркировкой, строгое соблюдение установленных правил критически важно для обеспечения безопасности

Рассмотрим основные требования к буквенно-цифровой маркировке проводников.

Общие принципы буквенно-цифровой маркировки

Буквенно-цифровая маркировка проводов регламентируется ГОСТ Р 50462-2009 и ГОСТ 33542-2015. Она подразумевает нанесение на проводники и выводы электрооборудования стандартизированных обозначений латинскими буквами и арабскими цифрами.

При буквенно-цифровой маркировке должны соблюдаться следующие основные правила:

• Для обозначения проводников разрешено использовать только прописные (заглавные) латинские буквы и арабские цифры. Буквы «I» и «О» применять запрещено во избежание схожести с цифрами.
• Маркировка должна быть чёткой, хорошо различимой и выполненной контрастным цветом по отношению к основному цвету изоляции.
• Обозначения должны быть стойкими, не стираться и не смываться при эксплуатации.
• Допускается комбинировать буквенно-цифровые обозначения с цветовой маркировкой, если это не приводит к неоднозначности.
• Для групп проводников могут использоваться общие буквенные префиксы или порядковые номера.
• На схемах обозначения должны полностью соответствовать маркировке на месте монтажа.

Стандартизованные обозначения позволяют однозначно идентифицировать проводники в документации и при визуальном осмотре

Соблюдение правил буквенно-цифровой маркировки важно для обеспечения безопасности при монтаже и эксплуатации электроустановок

Маркировка отдельных типов проводников

Для разных типов проводников ГОСТами установлены стандартизированные буквенно-цифровые обозначения:

Фазные проводники:

• В однофазных цепях — буква L.
• В трехфазных цепях — L1, L2, L3.

Нулевые рабочие проводники:

Буква N.

Защитные проводники:

Буквы PE.

Совмещенные нулевые и защитные проводники:

Обозначение PEN.

Специальные проводники:

PEL, PEM и другие в соответствии со стандартами.

Такая стандартизированная маркировка позволяет однозначно определить назначение каждого отдельного провода

Это особенно важно при организации питания электроустановок и подключении нагрузок. Соблюдение установленных правил маркировки является критическим для обеспечения безопасности

Примеры применения буквенно-цифровой маркировки

Буквенно-цифровые обозначения широко применяются при монтаже и эксплуатации реальных электроустановок. Рассмотрим типовые примеры.

В однофазных цепях:

• Фазный провод L имеет маркировку L.
• Нулевой провод N маркируется буквой N.
• Заземление PE обозначается как PE.

В трехфазных сетях:

• Фазы L1, L2 и L3 маркируются соответственно L1, L2, L3.
• Нулевой провод N обозначается буквой N.
• Заземление PE маркируется как PE.

При монтаже распределительных щитов:

• Автоматические выключатели и отходящие линии получают обозначения в соответствии с фазировкой (L1, L2, L3, N, PE).
• На многополюсных аппаратах маркируются все соответствующие контакты.

На принципиальных электрических схемах:

• Последовательно применяются стандартизированные обозначения проводников и элементов схемы.
• Маркировка полностью соответствует выполненным подключениям на месте монтажа.

Такая система буквенно-цифровой маркировки позволяет однозначно идентифицировать все элементы электроустановки

Соблюдение стандартов в маркировке критически важно для обеспечения безопасности

Важные моменты подключения в щите

Щит со всеми правильными обозначениями маркировки проводов и кабелей выглядит следующим образом:

Каждая группа электрической проводки тоже должна быть обозначена по определённому принципу:

• Буква «L» обозначает провода на вход.
• Буквы «Гр» указывают на группы.
• После букв цифрами указываются номера линий и групп.

Не стоит забывать и о цветовых обозначениях, поскольку перепутанные цвета часто служат причинами аварий. Иногда, открывая шкаф, можно не обнаружить никаких маркировок, в этом случае нужно с помощью пробников понять, какие провода каким целям служат.

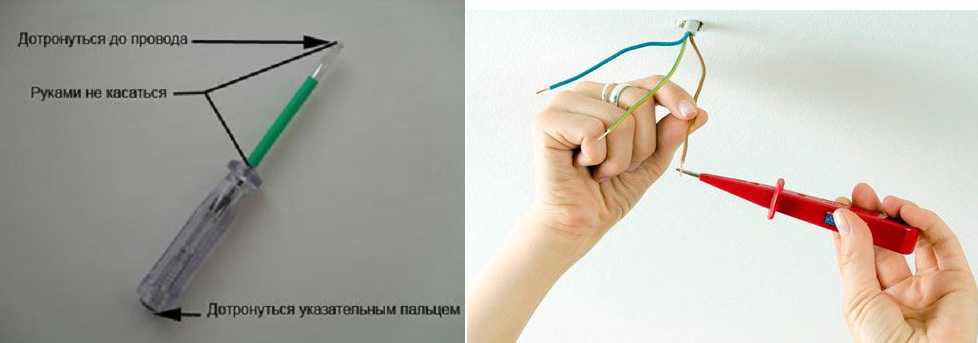

Определить назначение проводов поможет отвёртка с индикатором, с помощью которой без труда можно найти ноль и фазу. В процессе проверки необходимо оставлять разметку, чтобы в будущем не перепутать назначения проводников.

Бывает так, что приходится устанавливать проводники с маркировкой не того цвета, который необходим. В этом случае помните о других разметках на концах кабелей и проводов, они всегда должны быть верными.

Изоляционная лента тоже может помочь сделать разметку, но лучше использовать материалы, о которых мы писали выше.

Термоусаживаемые трубки, которые тоже можно использовать для разметки, выглядят так:

Маркировку необходимо проводить не только в щитках, но и в щитках автоматического управления. Это необходимо для различия разных проводников, например, чтобы сразу находить сигнальные кабели и другие проводники.

Это основная информация, которую нужно знать при маркировке проводников. Не игнорируйте маркировку и следуйте правилам, которые мы описали в статье!

Маркирование цветом и другой символикой поможет не только упростить ремонтные работы и обслуживание, но и сохранить жизнь и здоровье человека при проведении электромонтажных работ. К тому же, процесс маркировки не занимает много времени.

Основные темы

Маркировка кабельных линий (кабельные бирки)

Бирки на кабель СНИП 3-05-06-85 «Электротехнические устройства» , введен в действие с 1 июля 1986 года (Постановление Госстроя СССР от 11.12.1985 N 215)

П. 3.22. Провода и кабели, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце лотков и коробов, а также в местах подключения их к электрооборудованию, а кабели, кроме того, также на поворотах трассы и на ответвлениях. Маркировка кабельных линий П. 3.103. Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование. П. 3.104. На открыто проложенных кабелях и на кабельных муфтах должны быть установлены бирки. На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через каждые 50 — 70 м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения. На скрыто проложенных кабелях в трубах или блоках бирки следует устанавливать на конечных пунктах у концевых муфт, в колодцах и камерах блочной канализации, а также у каждой соединительной муфты. На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты. П. 3.105. Бирки следует применять: в сухих помещениях — из пластмассы, стали или алюминия; в сырых помещениях, вне зданий и в земле — из пластмассы. Обозначения на бирках для подземных кабелей и кабелей, проложенных в помещениях с химически активной средой, следует выполнять штамповкой, кернением или выжиганием. Для кабелей, проложенных в других условиях, обозначения допускается наносить несмываемой краской. П. 3.106. Бирки должны быть закреплены на кабелях капроновой нитью или оцинкованной стальной проволокой диаметром 1 — 2 мм, или пластмассовой лентой с кнопкой. Место крепления бирки на кабеле проволокой и сама проволока в сырых помещениях, вне зданий и в земле должны быть покрыты битумом для защиты от действия влаги.

Правила устройства электроустановок (ПУЭ) п. 2.3.23. Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т.д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт — номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м.

«Правил технической эксплуатации электроустановок потребителей» (ПТЭЭП) 2.4.5. Каждая КЛ должна иметь паспорт, включающий документацию, указанную в п.2.4.2. диспетчерский номер или наименование. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками; на бирках кабелей в начале и конце линии должны быть указаны марка, напряжение, сечение, номер или наименование линии; на бирках соединительных муфт — номер муфты, дата монтажа. Бирки должны быть стойкими к воздействию окружающей среды. Они должны быть расположены по длине линии через каждые 50 м на открыто проложенных кабелях, а также на поворотах трассы и в местах прохода кабелей через огнестойкие перегородки и перекрытия (с обеих сторон).

Бирки маркировочные изготавливаются в соответствии с ТУ 36-1440-82: Круглая бирка (У-135) – предназначена для силовых кабелей выше 1000В; Квадратная бирка (У-134) – предназначена для силовых кабелей до 1000В; Треугольная бирка (У-136) – предназначена для контрольных кабелей.

Примеры кабельных бирок:

В соответствии с правилами эксплуатации электротехнических установок любая кабельная линия должна иметь цифровые и/или буквенные обозначения. Нередко, когда в состав электрической цепи входят несколько параллельных жил, используется комбинированная буквенно-цифровая система. В подобной ситуации кабельная бирка каждой жилы содержит одно и то же числовое значение, но разные буквы кириллицы или латинского алфавита.

Кабельная муфта и провода с открытой прокладкой должны быть помечены бирками, на которых указываются номер, название линии, рабочее напряжение, площадь сечения и марка используемых электротехнических компонентов. Все бирки характеризуются устойчивостью к негативным факторам окружающей среды. Максимально допустимое расстояние между бирками – 50 м.

Особенности маркировки проводов

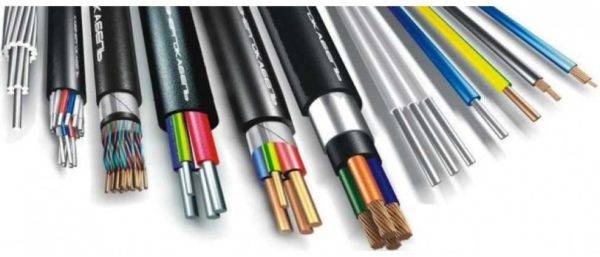

В ассортименте кабельно-проводниковой продукции имеются также провода. Чем они отличаются от кабеля? Как правило, они имеют меньшее сечение, могут быть в изоляции или без нее. Есть провода, состоящие из одной жилы, есть — из нескольких.

Провод имеет меньшее сечение жил, обычно мягкий

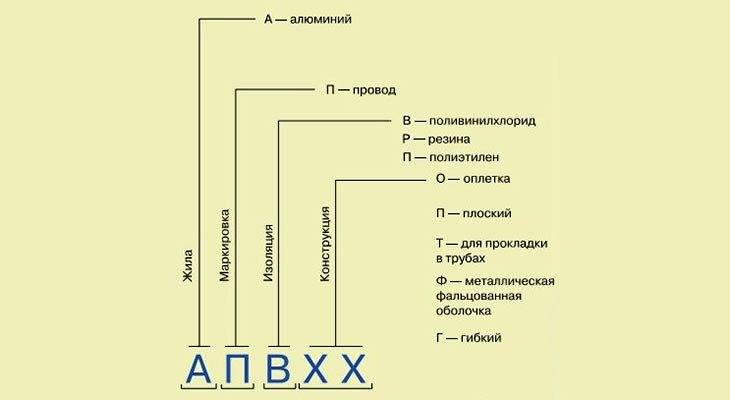

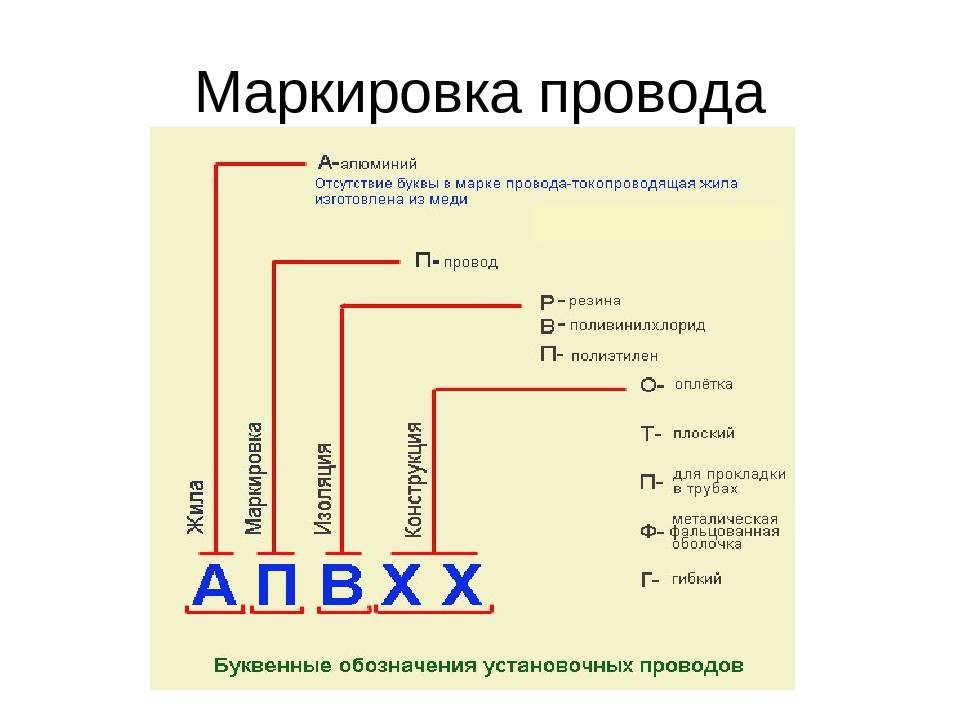

Чтобы по названию можно было отличить их от кабелей, в названии в начале маркировки ставят букву «П». Она стоит на первом месте, если жилы медные и их обозначение просто не ставится (пример 1), или на втором месте, если жилы из алюминия и обозначаются буквой А (пример 2).

1. ПБППГ — провод (П), бытового и промышленного назначения (БП), плоской формы (П), гибкий (Г).
2. АППВ — алюминиевые проводники (А), провод плоский (ПП), в ПВХ оболочке.

Маркировка проводов разного назначения

Провода могут быть двух сечений:

• круглые — в маркировке это никак не отображается:
• плоские, тогда ставится буква П.

Если провод имеет специфическое назначение — монтажный — вместо буквы «П» ставят «М». Например, МГШВ. Расшифровывается как монтажный (М) многожильный (Г) провод в оболочке из полиамидного шелка и ПВХ.

Назначение монтажных проводов — для соединения частей приборов, электронной и электрической аппаратуры.

Расшифровка в маркировке монтажных проводов

Провода с изоляцией из ПВХ (в маркировке обозначаются буквой В) предназначены для работы при температуре не выше 70°C, из сшитого полиэтилена (Пв) — до 100°C. Для работы в среде, нагреваемой до температуры 200°C применяют провода типа МС и МГТФ.

Самонесущие

Провода, которые устанавливаются на ЛЭП или используются при воздушном способе подключении электричества от столба к дому называются самонесущими — им не нужна опора. У них достаточно жесткости для того, чтобы выдерживать собственный вес.

В данной группе не так много изделий, их расшифровку можно запомнить:

Марки кабеля и провода иностранного происхождения

Хоть на данный момент и существует четкое понятие маркировки и такие стандарты пытаются использовать все производители, часто бывают случаи, когда в руки попадает кабель, который непонятно, как расшифровать. Это может означать только одно – кабель иностранного происхождения. Ниже представлена схема, в которой вы сможете разобраться без особых усилий.

Как вы могли заметить, существенного различия нет. Однако существует другой порядок, и это особенность, она сможет сбить с толку любого человека. С маркировка кабелей и проводов расшифровка, мы с вами разобрались, теперь перейдем к следующим существенным различиям.

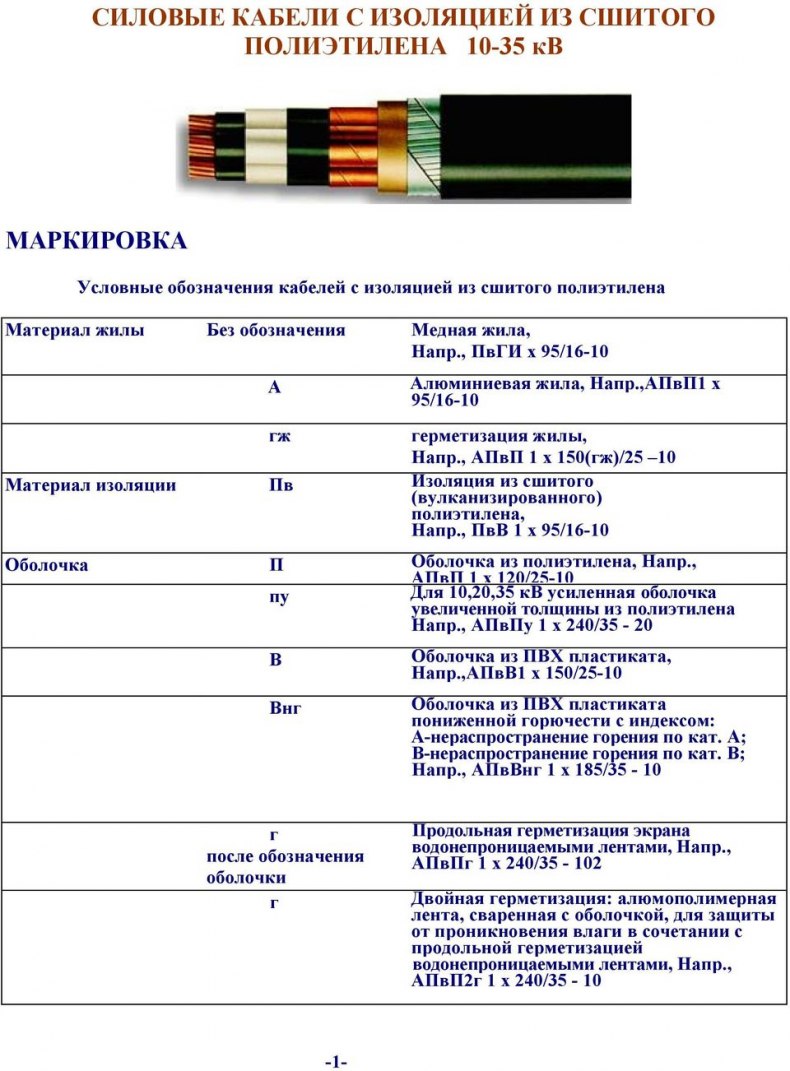

Буквенная маркировка

Маркировка кабелей подразумевает кодирование, в котором заключено обозначение материала жилы и оболочки, изоляция, сечение провода, тип защиты и наличие брони.

Первое, с чего начинается расшифровка маркировки, это буквенно-цифровые надписи. Согласно ГОСТ16442-80, а также ТУ16.71-277-98 для обозначения кабелей используются группы букв. Так, если в начале стоит литера «А», значит провода алюминиевые, если же она отсутствует — провода медные. Второй знак дает представление о виде кабеля. Здесь вариантов несколько:

• «П» — плоский;
• «К» — контрольный;
• «М» — монтажный;
• «Ш» или «П(У)» — установочный;
• «МГ» — монтажный, обладающий гибкой жилой.

Третья буква (или группа) позволяет определить качество изоляционного материала:

• «П» — полиэтилен;
• «В» или «ВР» — поливинилхлорид;
• «Р» — обычная резина;
• «К» — картон;
• «МЭ» — эмаль;
• «Ш» («О») — полиамидный шелк (оплетка из шелка);
• «С» — стекловолокно;
• «Н» или «НР» — найрит;
• «Л» — лак;
• «Ф» — фальцоновая изоляция;
• «Э» — экранированная изоляция;
• «Г» — гибкая жила;
• «Т» — несущий трос.

Последние буквы означают вид оболочки (покрова), наличие брони и наполнение кабеля:

• «А» – алюминиевая,
• «П» – полиэтиленовая;
• «Р» — резиновая;
• «В» – поливинилхлоридная;
• «С» — свинцовая;
• «К» — броня из оцинкованной проволоки;
• «Э» — экран из медной проволоки;
• «Пс» — оболочка из самозатухающего полиэтилена;
• «НР» — резиновая изоляция и оболочка;
• «LS» — с пониженным дымовыделением;
• «FR» — повышенной огнестойкости;
• «М» — кабель маслонаполненный;
• «Б» — броня из стальных лент;
• «Г» — газонаполненный кабель без защитного слоя;
• «Шв» — оболочка из поливинилхлоридного шланга;
• «Шп» — полиэтиленовый шланг;
• «нг» — не поддерживает горение.

Числа в маркировке указывают на количество жил и их сечение.

Приведем несколько примеров.

1. АСБ 7×2.5 – алюминиевый 7-ми жильный кабель сечение которого 2,5 мм 2 , с броней и свинцовой оболочкой.
2. Маркировка «АСГ» свидетельствует о наличии алюминиевой жилы, бумажной изоляции и свинцовой оболочки без защитных покровов.
3. АВВГнг 3×4 — 3-х жильный алюминиевый кабель, имеющий изоляцию и оболочку из поливинилхлорида, без защитного покрова и не поддерживающий горение. Сечение данного кабеля составляет 4 мм 2 .

Кроме того, некоторые кабели снабжаются специализированной аббревиатурой. В таких случаях дополнительные группы букв будут означать, что продукция предназначена для:

• пожарной сигнализации — «КПСВВ»;
• экранированные для пожарной сигнализации — «КПСВЭВ»;
• специальных систем передач в оболочке -«КСПВ».
