Что обозначает маркировка кабелей

Тип изоляции, броня и защита

Расшифровку аббревиатуры кабеля следует проводить с учетом общепринятых стандартов.

Материал жил

Здесь возможны всего 2 варианта:

• отсутствие буквы — медь (медный провод не нуждается в каком-либо обозначении);
• “А” — буква, обозначающая жилы, выполненные из алюминия.

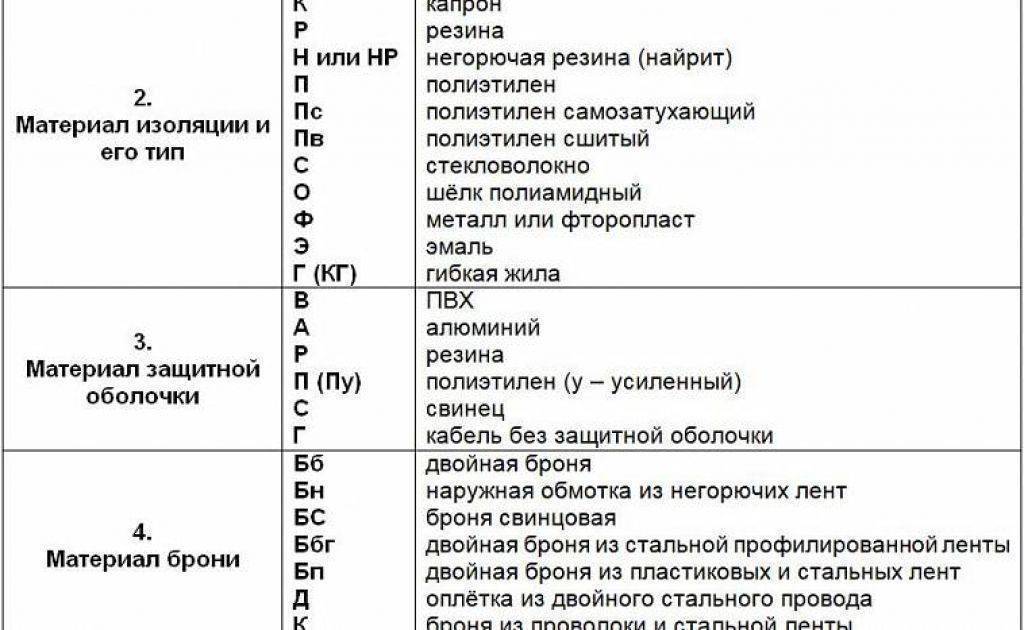

В расшифровке сокращений, аббревиатур помогут данные из этой таблицы.

Буквенное обозначение материала изоляции (2 позиция)
В	Изоляция данного вида изготовлена из поливинилхлорида (иными словами ПВХ).
П	При изготовлении изоляции применялся полиэтилен.
Р	Для изоляции применяется резина.
НР	Наиритовая (из негорючей резины)
Ц	Изоляция пленочная (используется при изготовлении монтажных проводов)
Г	Защитный слой полностью отсутствует (голый).
Ф	Фторопластовая
К	Такой буквой обозначают контрольный кабель (его назначение).
КГ	Гибкий кабель
Буквенное обозначение защитной оболочки при ее наличии (3 позиция)
А	Выполнена из алюминия.
П	Защитная оболочка – полиэтиленовый шланг
Пу	Усиленный шланг из полиэтилена
С	Свинцовая оболочка
Р	Изготовляется из резины
В	Оболочка из ПВХ (поливинилхлорида)
Буквенные обозначения материала для изготовления типа брони, при ее наличии (4 позиция)
БбГ	Броня состоит из ленты профилированной, выполненной из стали.
Бн	Броня состоит из стальных лент, снабженных защитным покровом, материал не поддерживает горение.
В	Использован поливинилхлорид
Бл	Броня из стальных лент, Бл
Д	Оплетку изготавливают из двойного провода.
К	В качестве брони используются круглые стальные проволоки, которые заключены в стальной покров.
П	Броня из плоской стальной проволоки
Д	Используется оплетка, состоящая из двух проводов.
Разновидность использованного наружного покрова кабеля (5 позиция)
Э	Экранированный покров (часто этот вид представлен алюминиевой фольгой)
Г	Присутствует гидроизоляция (защищает от коррозии)
В	Это буквенное обозначение может иметь 2 расшифровки. Если она в середине, защитная оболочка из ПВХ, вторая разновидность – расположение “В” в конце. Это значит, что покров из бумаги.
О	Провода, покрытые изоляцией и соединенные с помощью обмотки
Н	Покров из негорючего материала
Шп	Защита представлена полиэтиленовым шлангом.
Шв	Шланг, выполненный из винила
Шпс	Полиэтиден, способный к самозатуханию

• МК — означает магистральный кабель;
• Ш — шахтный;
• МК — эти буквы наносят на магистральные кабели;
• РК — сокращение указывает на радиочастотный кабель;
• Т — предназначен для телефонной связи;
• О — оптический тип;
• КС — кабельная продукция для связи;
• КМ — характеризует комбинированный магистральный вид;
• ВК — эти буквы характеризуют внутризоновые кабели связи;
• ПпП — изоляция представлена в виде трехслойной пленки (пленка-поры-пленка).
• З — в такой разновидности кабелей жилы скручиваются в “звездную” четверку.

Буквенно-цифровая маркировка

Помимо цветового кода, для идентификации проводников широко применяется буквенно-цифровая маркировка. Она позволяет однозначно обозначить назначение каждого отдельного провода, особенно в случаях, когда использование цветовой расцветки затруднено или невозможно.

Буквенно-цифровые обозначения наносятся непосредственно на проводники, а также используются на схемах и в другой эксплуатационной документации. Это обеспечивает соответствие между маркировкой на месте и в документации.

Стандартизированная система буквенно-цифровых обозначений позволяет однозначно идентифицировать различные элементы электроустановки

Как и в случае с цветовой маркировкой, строгое соблюдение установленных правил критически важно для обеспечения безопасности

Рассмотрим основные требования к буквенно-цифровой маркировке проводников.

Общие принципы буквенно-цифровой маркировки

Буквенно-цифровая маркировка проводов регламентируется ГОСТ Р 50462-2009 и ГОСТ 33542-2015. Она подразумевает нанесение на проводники и выводы электрооборудования стандартизированных обозначений латинскими буквами и арабскими цифрами.

При буквенно-цифровой маркировке должны соблюдаться следующие основные правила:

• Для обозначения проводников разрешено использовать только прописные (заглавные) латинские буквы и арабские цифры. Буквы «I» и «О» применять запрещено во избежание схожести с цифрами.
• Маркировка должна быть чёткой, хорошо различимой и выполненной контрастным цветом по отношению к основному цвету изоляции.
• Обозначения должны быть стойкими, не стираться и не смываться при эксплуатации.
• Допускается комбинировать буквенно-цифровые обозначения с цветовой маркировкой, если это не приводит к неоднозначности.
• Для групп проводников могут использоваться общие буквенные префиксы или порядковые номера.
• На схемах обозначения должны полностью соответствовать маркировке на месте монтажа.

Стандартизованные обозначения позволяют однозначно идентифицировать проводники в документации и при визуальном осмотре

Соблюдение правил буквенно-цифровой маркировки важно для обеспечения безопасности при монтаже и эксплуатации электроустановок

Маркировка отдельных типов проводников

Для разных типов проводников ГОСТами установлены стандартизированные буквенно-цифровые обозначения:

Фазные проводники:

• В однофазных цепях — буква L.
• В трехфазных цепях — L1, L2, L3.

Нулевые рабочие проводники:

Буква N.

Защитные проводники:

Буквы PE.

Совмещенные нулевые и защитные проводники:

Обозначение PEN.

Специальные проводники:

PEL, PEM и другие в соответствии со стандартами.

Такая стандартизированная маркировка позволяет однозначно определить назначение каждого отдельного провода

Это особенно важно при организации питания электроустановок и подключении нагрузок. Соблюдение установленных правил маркировки является критическим для обеспечения безопасности

Примеры применения буквенно-цифровой маркировки

Буквенно-цифровые обозначения широко применяются при монтаже и эксплуатации реальных электроустановок. Рассмотрим типовые примеры.

В однофазных цепях:

• Фазный провод L имеет маркировку L.
• Нулевой провод N маркируется буквой N.
• Заземление PE обозначается как PE.

В трехфазных сетях:

• Фазы L1, L2 и L3 маркируются соответственно L1, L2, L3.
• Нулевой провод N обозначается буквой N.
• Заземление PE маркируется как PE.

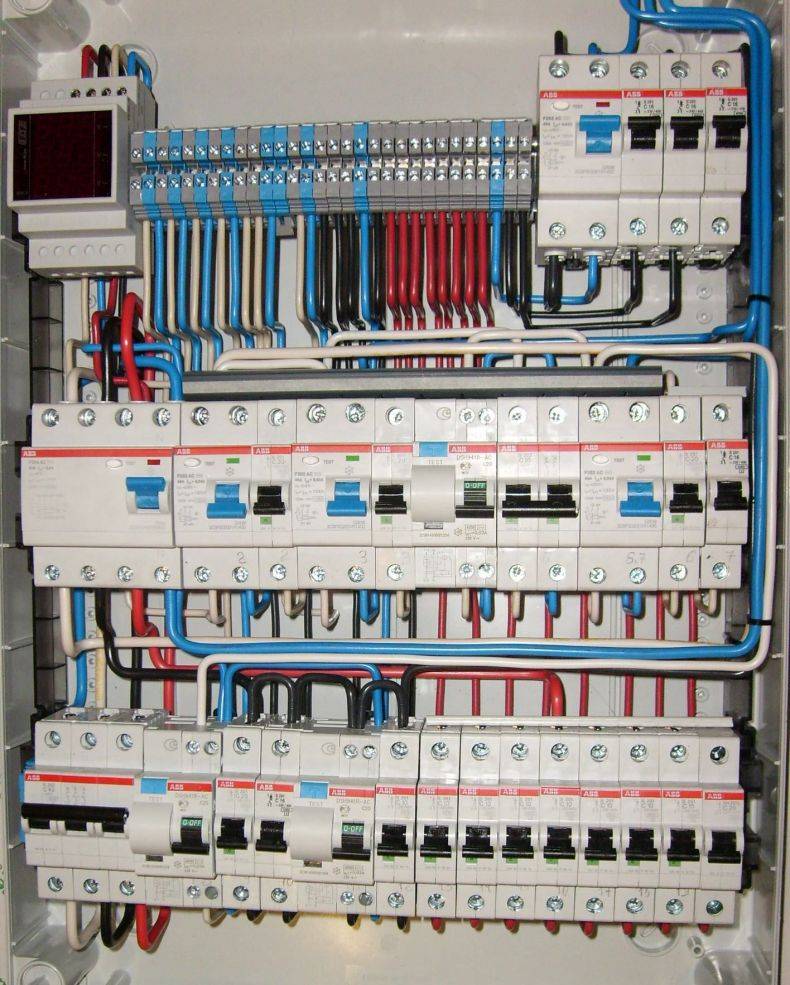

При монтаже распределительных щитов:

• Автоматические выключатели и отходящие линии получают обозначения в соответствии с фазировкой (L1, L2, L3, N, PE).
• На многополюсных аппаратах маркируются все соответствующие контакты.

На принципиальных электрических схемах:

• Последовательно применяются стандартизированные обозначения проводников и элементов схемы.
• Маркировка полностью соответствует выполненным подключениям на месте монтажа.

Такая система буквенно-цифровой маркировки позволяет однозначно идентифицировать все элементы электроустановки

Соблюдение стандартов в маркировке критически важно для обеспечения безопасности

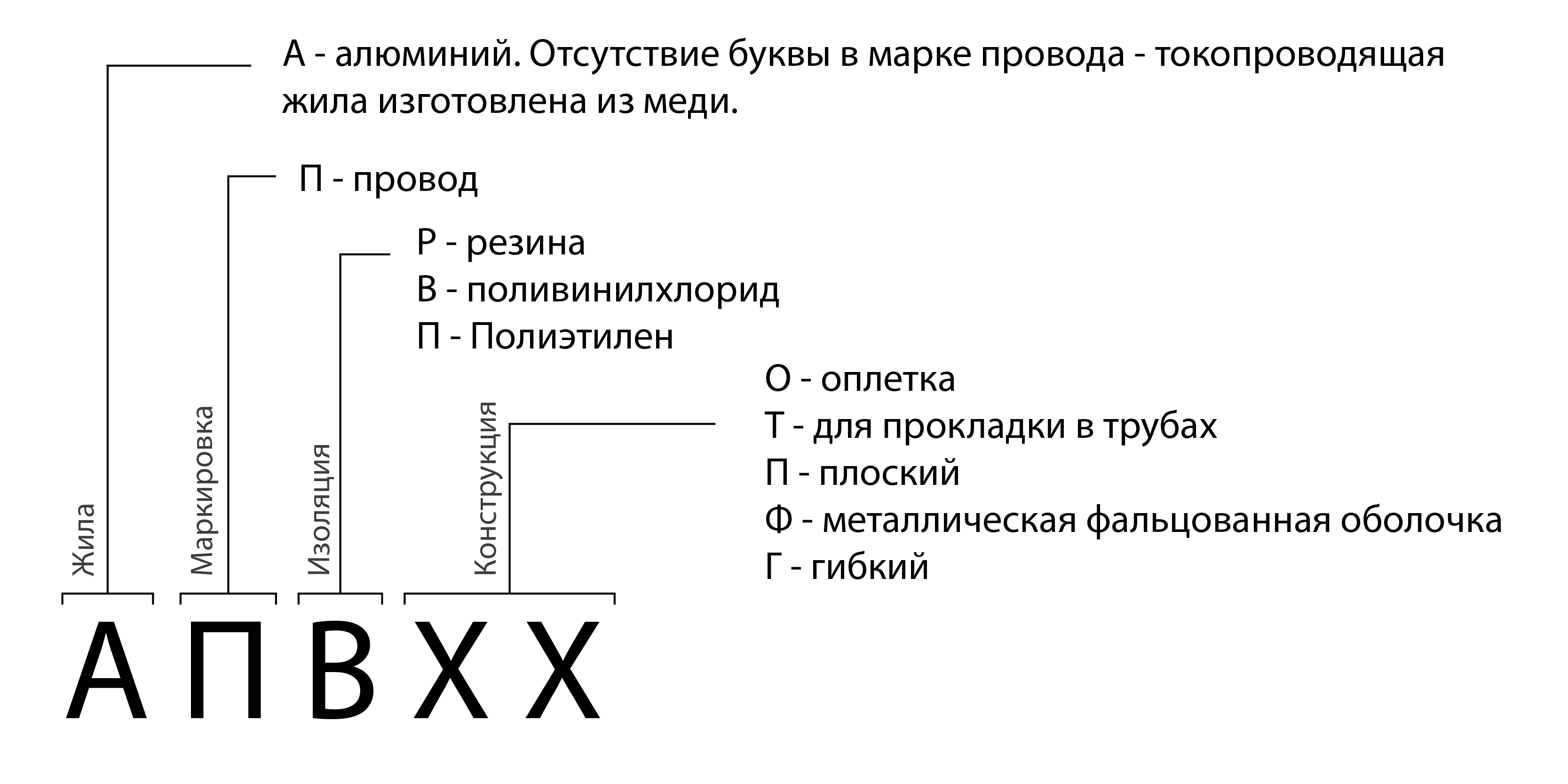

Особенности маркировки проводов

В ассортименте кабельно-проводниковой продукции имеются также провода. Чем они отличаются от кабеля? Как правило, они имеют меньшее сечение, могут быть в изоляции или без нее. Есть провода, состоящие из одной жилы, есть — из нескольких.

Провод имеет меньшее сечение жил, обычно мягкий

Чтобы по названию можно было отличить их от кабелей, в названии в начале маркировки ставят букву «П». Она стоит на первом месте, если жилы медные и их обозначение просто не ставится (пример 1), или на втором месте, если жилы из алюминия и обозначаются буквой А (пример 2).

1. ПБППГ — провод (П), бытового и промышленного назначения (БП), плоской формы (П), гибкий (Г).
2. АППВ — алюминиевые проводники (А), провод плоский (ПП), в ПВХ оболочке.

Маркировка проводов разного назначения

Провода могут быть двух сечений:

• круглые — в маркировке это никак не отображается:
• плоские, тогда ставится буква П.

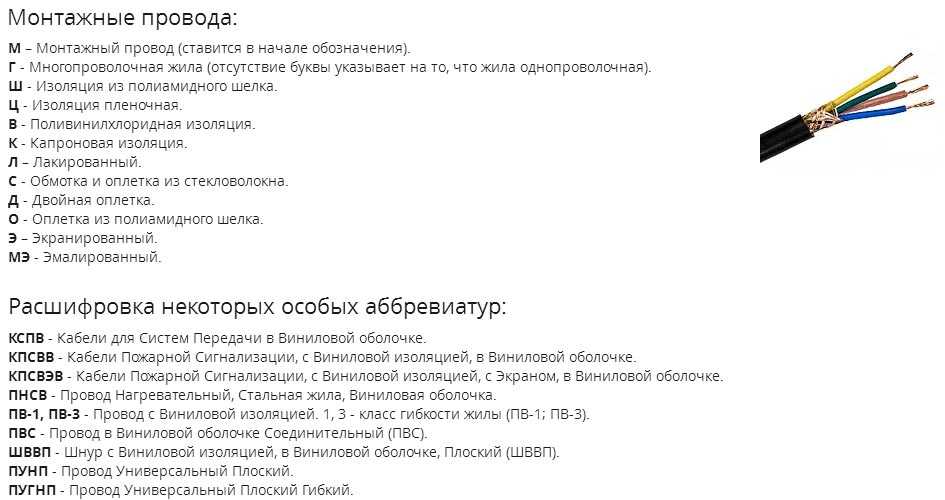

Монтажные

Если провод имеет специфическое назначение — монтажный — вместо буквы «П» ставят «М». Например, МГШВ. Расшифровывается как монтажный (М) многожильный (Г) провод в оболочке из полиамидного шелка и ПВХ.

Назначение монтажных проводов — для соединения частей приборов, электронной и электрической аппаратуры.

Расшифровка в маркировке монтажных проводов

Провода с изоляцией из ПВХ (в маркировке обозначаются буквой В) предназначены для работы при температуре не выше 70°C, из сшитого полиэтилена (Пв) — до 100°C. Для работы в среде, нагреваемой до температуры 200°C применяют провода типа МС и МГТФ.

Самонесущие

Провода, которые устанавливаются на ЛЭП или используются при воздушном способе подключении электричества от столба к дому называются самонесущими — им не нужна опора. У них достаточно жесткости для того, чтобы выдерживать собственный вес.

В данной группе не так много изделий, их расшифровку можно запомнить:

• СИП — самонесущий изолированный провод в оболочке из сшитого полиэтилена. Применяется при воздушном подключении до столба.
  • СИП-1 тоже с неизолированной нейтралью;
  • СИП-2 — то же, но нейтраль изолирована; Самонесущие провода
  • СИП-4 — изолированные жилы одинакового сечения.
• А — провод, скрученный из нескольких алюминиевых проволок без изоляции. Раньше довольно широко использовался, теперь  — все реже.
• АС — алюминиевые проводники, скрученные вокруг стального сердечника. Довольно специфическое изделие.

Есть отдельная группа — нагревательные кабели. У них своя маркировка. После буквы «П» стоит «Н» как отображение назначения. Например, ПНСВ — провод (П), нагревательный (Н), стальная однопроволочная жила, изоляция ПВХ.

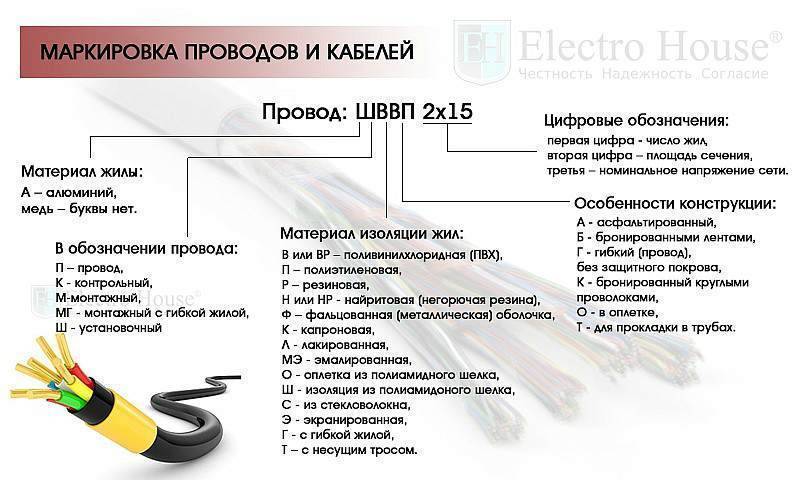

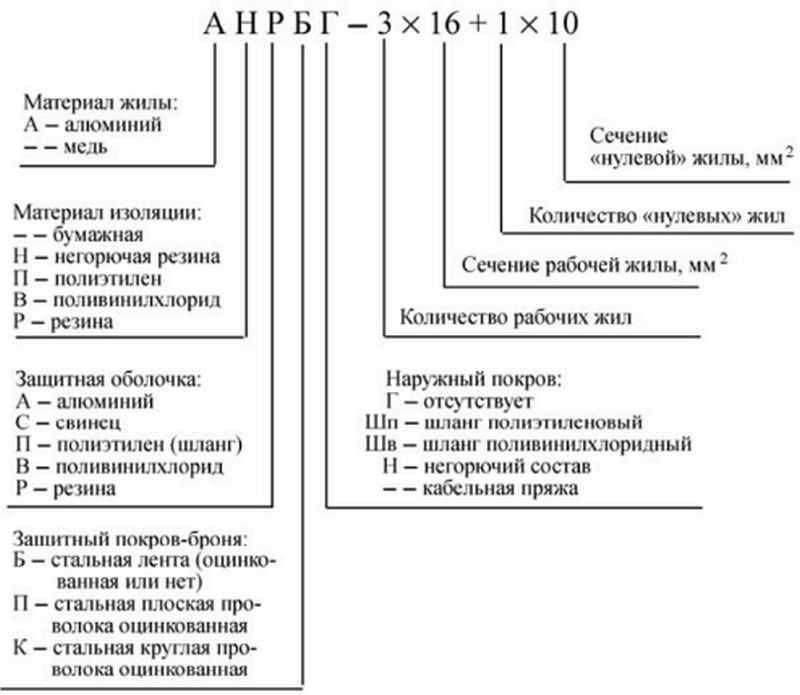

Буквенная маркировка электрических кабелей

Буквенная часть маркировки кабеля состоит из нескольких букв, каждая из которых несет конкретную смысловую нагрузку.

Первая буква

В этой части маркировки всего два варианта.

• Буква , что означает, что жилы кабеля сделаны из алюминия (пример, АВВГ).
• Отсутствие буквы, означает, что жилы изготовлены из меди (пример, ВВГ).

Вторая буква

2-я буква маркировки означает назначение кабеля.

Отсутствие второй буквы в маркировке кабеля, означает, что кабель силовой.

• К — контрольный (КГВВ, КГВВ-ХЛ, КГВВнг(А), КГВЭВ);
• М — монтажный (МКШ, МКЭШ, МКЭШвнг, МКЭШвнг-LS);
• МГ — монтажный гибкий (МГШВ);
• П (У) — провод установочный (ПВ-3, ПуГВ);

Третья буква

Третья буква в маркировки электрических кабелей обозначает материал, из которого сделаны изоляции жил. Если слоев изоляции несколько перечисление слоев от верхнего слоя к нижнему слою. Например, изоляции.

• В — изоляция ПВХ (пример, -ВВГ);
• Р — резина электротехническая (пример, РПШ);
• НР — негорючая резина;
• П (Пв) — сшитый полиэтилен (-ПвВГ).

Следующие заглавные буквы обозначает специальные особенности конструкции:

• П — плоский провод или кабель бронированный плоскими проволоками (ШВВП);
• Б — кабель бронированный лентами (АВБбШв, ВБбШв);
• Г — для силового кабеля значит, без защитного покрова (ВВГ); для провода, это гибкий провод (ПУГВ)
• Шв — шланг защитный из поливинилхлоридной композиции (пример ВБбШв).

Пятая, дополнительная часть буквенной маркировки кабелей:

Обычно это маленькие буквы применяемые изготовителями для специфических конструкционных особенностей кабелей.

• нг — негорючий;
• LS – низкое дымо- газоотделение;
• з — заполненный.

Приведу несколько примеров маркировки кабелей применяемых для проводки в квартире и доме.

Кабель ВВГ. Эта маркировка расшифровывается следующим образом:

ВВГ. Первой и второй букв нет, значит это силовой кабель с медными жилами. Изоляция жил из ПВХ. Оболочка кабеля из ПВХ. Буква Г означает, что у кабеля нет защитного  покрова.

ВВГнг — негорючий кабель ВВГ.

Кабель бронированный ВБбШв (АВБШв)

• В – Виниловая изоляция;
• Б – Бронированный;
• б – Битум;
• Шв – шланг виниловый;
• А- алюминиевые жилы.

Маркировка оптических кабелей

Маркировка оптических кабелей имеет свои особенности. Первые две буквы — ОК (оптический кабель). Так что с идентификацией проблем не будет. Далее принцип тот же: есть определенный набор обозначений, которыми шифруются характеристики. В общем случае структура маркировки после букв «ОК» такая:

• Условия прокладки кабеля — Г — в грунт, К — в канализацию, П — в пластиковые трубы; С — самонесущий, П — подвесной;
• тип модульной конструкции — М — многомодульная, Ц — одномодульная с центральной трубкой.
• Горючесть оболочки. Буквы «нг» — негорючий при групповой прокладке; н — негорючий при одиночной прокладке; отсутствие букв — обычный полиэтилен (горючий). Если кабель н или нг, далее уточняется тип оболочки:
  • LS — полиэтилен, который не выделяет галогенов, имеет пониженное выделение дыма и газов;

  • HF — полиэтилен, который при горении и тлении не распространяет коррозионно-активные газы, не содержит галогены.

• Конструктивное исполнение:
  • 00 — одномодульный (ЦСЭ нет);
  • 01 — многомодульный со стеклопластиковым стержнем;
  • 02 — многомодульный — стальной трос;
  • 03 — многомодульный — стальная проволока;
  • 04 — многомодульный — арамидные нити.
• Количество ОМ х количество ОВ в ОМ;
• Тип ОВ (если их несколько, указывается для каждого):
  • Е1 – одномодовое ОВ с несмещенной дисперсией по рекомендации ITU-T G.652.B;
  • Е3 – одномодовое ОВ с дополнительным окном прозрачности по рекомендации ITU-T G.652.D;
  • Е5 – одномодовое ОВ с ненулевой дисперсией по рекомендации ITU-T G.655;
  • М1 – многомодовое ОВ 50/125 (G.651);
  • М2 – многомодовое ОВ 62,5/125;
• Допустимое растягивающее усилие.

Основные типы электрических проводов бытового назначения

Провода электрических сетей классифицируются исходя из мощности нагрузки и условий применения. Подбор нужного провода во многом зависит от мощности электроприборов, которые будут через него запитываться.

Плоские

ПБПП (ПУНП)

Провод с поливинилхлоридной изоляционной оболочкой с монолитными жилами из меди. Изготавливается с жилами сечением 1,5 – 6,0 мм2, расположенными в одной плоскости. Допускается использование провода при температурах в диапазоне от -15°С до +50°С. Рассчитан провод под устройство сетей с напряжением не выше 250 В, частотой 50 Гц. Традиционное применение – монтаж розеточных линий или освещения бытового сектора.

ПБППг (ПУГНП)

Аналог предыдущего типа (ПБПП) за исключением того, что провод состоит из пучковых жил. Это позволяет увеличить гибкость данного провода. Кстати, буква “г” в маркировке обозначает, что кабель имеет выраженные свойства гибкости.

АПУНП

Аналог провода ПУНП, но используются алюминиевые монолитные жилы сечением 2,5 – 6,0 мм2. Профессиональными электриками такой проводник не рекомендуется к применению. Однако для построения временных слабо-нагрузочных схем вполне допустим к использованию.

ППВ и АППВ

Характерной особенностью данных типов кабелей является наличие явно выраженных перемычек между жилами.ППВ – кабель с поливинилхлоридной изоляционной оболочкой с монолитными жилами из меди. Изготавливается с жилами сечением 0,75 – 6,0 мм2, расположенными в одной плоскости. Допускается использование провода при температурах в диапазоне от -50°С до +70°С. Рассчитан провод под устройство сетей с напряжением не выше 450 В, частотой 400 Гц.АППВ – кабель с алюминиевыми монолитными жилами, обладающий аналогичными ППВ характеристиками. Изготавливается с жилами сечением начиная с 2,5 мм2.

Одножильные

АПВ

Отдельный алюминиевый одножильный провод с изоляцией из ПВХ. Производится в двух вариантах конфигурации жил – цельнолитая единичная или пучковая (многожильная).Диапазон сечений у однопроволочной модификации 2,5-16 мм2, у многожильного исполнения – 25-95 мм2. Температурный диапазон – от -50°С до +70°С. Особых ограничений для использования нет.

ПВ1 – ПВ5

ПВ3

Отдельный медный одножильный провод с изоляцией из ПВХ. Производится в двух вариантах конфигурации жил – монолитная или пучковая.Диапазон сечений у однопроволочной модификации 0,75-16 мм2, у многожильного исполнения – 16-95 мм2. Температурный диапазон – от -50°С до +70°С. Разница между индексами 1 и 5 заключается в том, что первый вариант – это изделие с цельнолитой жилой, а вариант второй, соответственно, многожильный и чем выше цифра, тем больше класс гибкости. Применяется для монтажа линий, где нужны частые переходы и изгибы.

Соединительные шнуры

ПВС

Медный многожильный провод, с 2-5 пучковыми жилами сечением 0,75-16 мм2. Изоляция всех жил разного цвета, оболочка однотонная белая. Допускается использование провода при температурах в диапазоне от -25°С до +40°С. Рассчитан провод под устройство сетей с напряжением не выше 380 В, частотой 50 Гц. Чаще всего используется для подключения электрооборудования. Для прокладки внутри стен не рекомендуется.

ШВВП

Медный многожильный провод, с 2-3 пучковыми жилами повышенной гибкости сечением 0,5-0,75 мм². Применяется для изготовления шнуров питания для светильников или маломощных электроустройств, которым требуется напряжение до 380 Вольт и частотой 50 Герц. Не подходит для прокладки внутри стен.

Дополнительные элементы кабеля

В зависимости от целевой функции кабеля его внешний изоляционный слой может быть чем-то усилен дополнительно. Так, для слаботочных линий внешняя оболочка содержит слой металлической фольги для отсечения паразитных токов и формирования «экрана» от внешних электромагнитных волн (экранирование).

Если условия работы кабеля предполагаются «жесткими» в смысле механических «перерезывающих» воздействий, то применяют технологию бронирования (создания жесткой и прочной оплетки из металлических жил). Если условия эксплуатации сравнительно «мягкие», то бронирование может быть из хлопчатобумажных или полимерных волокон.

Использование кабелей и проводов

В отличие от провода, кабель широко используется в специальных условиях, поскольку имеет более сильную защиту от любых повреждений. Подводные и подземные коммуникации обустраиваются лишь посредством кабелей. Кроме того, этот вид изделий используют на пожароопасных объектах, помещениях с высокой влажностью, пр.

Провода применяют, как правило, в электрораспределительных коробках, других электротехнических устройствах, в качестве проводки в жилых и нежилых помещениях

Очень важно уметь различать провода от кабелей, поскольку из неправильная эксплуатация может быть опасной

Покрытие изоляции и другие характеристики, обозначение по буквам

Изоляция и оболочка играют важную роль. Долговечность, возможность использовать кабельную продукцию в сетях с различным напряжением и в разных условиях эксплуатации зависит, прежде всего, от ее материала.

Характеристики изоляции и оболочки проводов в электрике являются обязательной частью маркировки и содержатся в буквенном обозначении.

Если не учитывать первую букву А в маркировке кабеля, то буквы означают следующее:

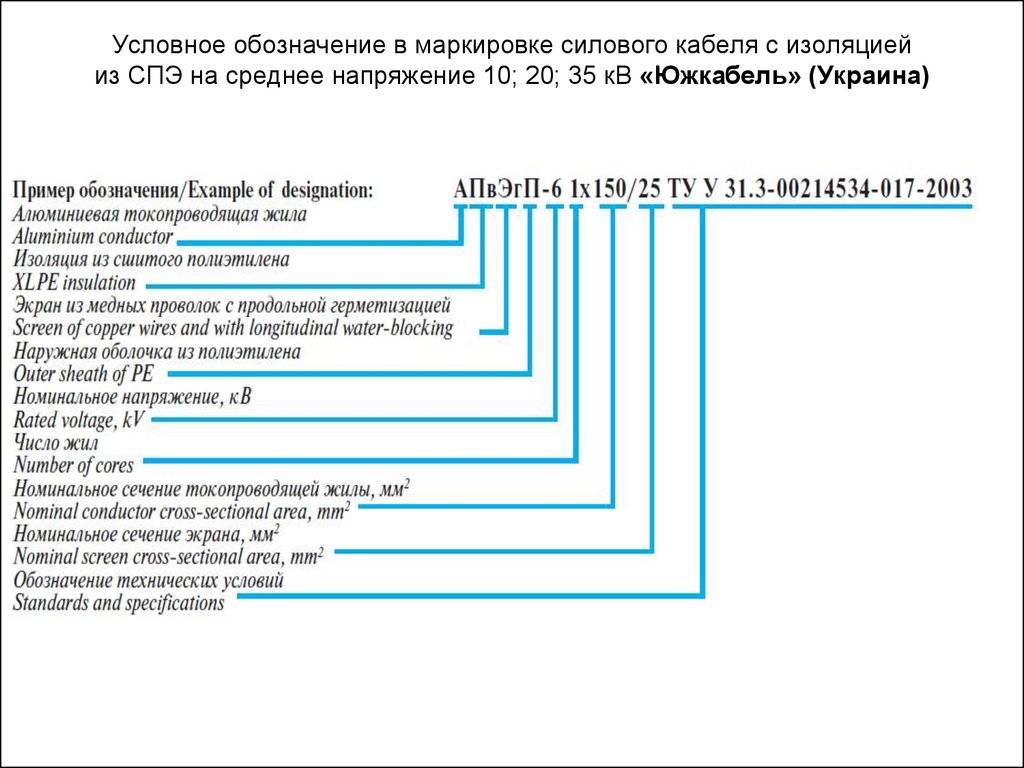

Для примера – несколько расшифровок обозначений кабельной продукции:

• АВВГнг 3х2.5. Кабель с тремя (3 в начале цифровой группы) алюминиевыми (первая А) жилами, сечение каждой из которых – 2.5 кв.мм (2.5 – вторая группа цифр). Изоляция каждой жилы – ПВХ (вторая В). Защитная оболочка – ПВХ (третья В). Проводники не имеют защитного покрова (Г в конце маркировки). Не поддерживает горение (нг в конце маркировки).
• ВВГ-П 2х4. Двухжильный (2 –первая цифра в группе) медный (первая буква – не А) кабель, площадь – 4 кв.мм (4 – вторая группа в цифровом обозначении). Изолирован ПВХ (первая В). Защитная оболочка – ПВХ (вторая В). Проводники прямоугольного сечения (П), не имеют защитного покрова (Г в конце).
• ВВГЭнг-LS 10х0,5 Кабель с десятью (10 в начале) медными (первая – не А) жилами 0.5 кв.мм (0.5 – вторая группа цифр), изолированными ПВХ (первая В). Защитная оболочка – ПВХ (вторая В). Защитный покров отсутствует (Г в конце). Кабель экранированный (Э), не поддерживает горение (нг в конце маркировки), при горении выделят минимальное количество газа (LS).
• АВБбШп 3х6 Кабель с тремя (3 в начале цифрового обозначения) алюминиевыми (первая А) жилами, сечением 6 кв.мм (6 – вторая группа в цифровом обозначении) без защитного покрова (Г в конце).. Изоляция – ПВХ (вторая В). Кабель бронирован полосами из профилированной стали (Бб) и заключен в защитную оболочку в виде шланга из полиэтилена (Шп).

Узнайте из данного видео, как определить маркировку провода:

Видео о правилах и способах нанесения маркировки на кабель:

Выбор кабельной продукции во многом определяется условиями прокладки. Так для внутренних работ предпочтительнее использовать кабели в полихлорвиниловой изоляции и оболочке из того же материала. Для внешних подводов лучше подходит образцы резиновой оболочке. Групповая прокладка требует использования негорючих типов продукции

В общественных зданиях особое внимание уделяется уровню выделения дыма и газа. Важным является наличие экрана и т.д

Для правильного выбора лучше всего обратиться к справочной информации, широко представленной как в Интернет, так и нормативной литературе. Быстрее и эффективнее – посоветоваться со знающими специалистами или поручить им такую работу.

В заключение предлагаем вам посмотреть интересное видео, как производят электрические провода:

Расшифровка маркировки проводов и кабелей импортного производства

Силовой кабель:

• N – кабель изготовлен согласно немецкому стандарту VDE *
• Y – изоляция из ПВХ
• H – отсутствие в ПВХ-изоляции галогенов (вредных органических соединений)
• M – монтажный кабель
• C – наличие медного экрана
• RG – наличие брони

* VDE – Verband Deutscher Elektrotechniker – союз германских электротехников

Примеры: NYM, NYY, NYCY

Контрольный кабель:

• Y – ПВХ-изоляция
• SL – изоляция из ПВХ
• Li – многожильный проводник выполнен по немецкому стандарту VDE

Примеры: LiYCY

Кабель передачи данных «витая пара»:

• U – unfoiled (нефольгированный, неэкранированный)
• F – foiled (фольгированный, экранированный)
• S – screened (экранированный медными проволоками)
• S-F – общий экран из фольги + общий плетеный экран
• S-S – экран каждой пары из фольги + общий плетеный экран
• TP – twisted pair; витая пара
• SAT – satellite (спутник); кабель для спутникового телевидения

Примеры: FTP, UTP

Телефонный кабель и кабель для пожарной сигнализации:

• J – инсталляционный, установочный кабель
• Y – ПВХ
• (St) – экран из фольги

Примеры: J-Y(St)Y

Безгалогеновый огнестойкий кабель:

• N – кабель изготовлен согласно немецкому стандарту VDE
• HX – сшитая резина
• C – медный экран
• FE 180 – кабель сохраняет свои свойства на протяжении определенного времени (в данном случае 180 минут) в открытом пламени, под напряжением

Примеры: NHXHX FE 180

Провода монтажные:

• H – гармонизированный провод (одобрение HAR)
• N – соответствие национальному стандарту
• 05 – номинальное напряжение 300/500 В
• 07 – номинальное напряжение 450/750 В
• V – ПВХ изоляция
• K – гибкая жила для стационарного монтажа

Примеры: H05V-K, H07V-K

Кабели с изоляцией из сшитого полиэтилена:

• N – кабель изготовлен согласно немецкому стандарту VDE
• Y – изоляция из ПВХ
• 2Y – полиэтилен
• 2X – сшитый полиэтилен
• S – медный экран
• (F) – продольная герметизация
• (FL) – продольная и поперечная герметизация
• E -трехжильный кабель
• R – броня из круглых стальных проволок
• -J – наличие желто-зеленой жилы
• -O – отсутствие желто-зеленой жилы

Кабель итальянского производства (FROR):

• F – corda flessibile (гибкая жила)
• R – polivinilclorudo; PVC (ПВХ изоляция)
• O – anime riunite per cavo rotondo (круглый, не плоский кабель)
• R – polivinilclorudo; PVC (ПВХ оболочка)

Силовые, контрольные кабели

Силовые кабели предназначены для передачи и распределения электрической энергии.

Контрольные кабели предназначены для неподвижного присоединения к электрическим приборам и аппаратам.

В маркировке такого кабеля на первом месте стоит тип кабеля. Например: АВВГ, ВВГ, АВБбШв, КВВБ, КВБбШв. За основу берется медный кабель. К названию аналогичного алюминиевого кабеля в начало добавляется буква А. Например, ВВГ – медный кабель, АВВГ – алюминиевый кабель. После названия идут дополнительные характеристики.

Экран обозначается буквой э. Он нужен для защиты от электромагнитного излучения.

Изготавливается, как правило, в виде оплетки из тонких медных проволок. Например, КВВГэ. Для высоковольтных кабелей в маркировке после сечения жил через дробь указывается плотность экрана. Например, АПвПу2г 1х240/70.

Заполнение – обозначается буквой з . Например, ВВГз. Необходимо для придания кабелю идеально круглой формы. Это требуется, в частности, для герметизации кабельных вводов. Служит дополнительной изоляцией.

Если кабель изготавливается из пластиката пониженной горючести, он помечается буквами нг. Это не означает, что кабели без маркировки нг горят. Обычный кабель не распространяет горение при одиночной прокладке. Кабели из пластиката пониженной горючести не распространяют горение при прокладке в пучках.

Буквами LS обозначают кабели с пониженным дымовыделением, например, АВВГнг-LS.

Маркировка HF указывает, что изоляция кабеля не содержит галогенов.

Буквы FR означают, что кабель огнестойкий. Например, ВВГнг-FR-LS. Это не значит, что он не горит в огне. Это означает, что устройства, подключенные к электросети данным кабелем, будут работать в течение времени, которое определяется ГОСТом, даже если кабель находится в открытом огне. Максимальное время работы огнестойких кабелей в открытом огне – 180 мин.

HF – изоляция кабеля выполнена из безгалогенных материалов. Например, ВВГнг-FRHF.

ХЛ – хладостойкое исполнение. Рабочие температуры такого кабеля ниже, чем обычного. Так, например, диапазон рабочих температур кабеля КГ от -40 до +50 0С, а КГ-ХЛ от -60 до +50 0С. Применяется, как правило, при прокладке в районах Крайнего Севера.

Т – тропическое исполнение. Для районов с тропическим климатом. Оболочка кабеля содержит добавки, препятствующие образованию плесени, росту грибов. Для кабеля КГ-Т рабочие температуры от -10 до +55 0С.

Силовые кабели, как правило, имеют круглую форму. Если кабель изготавливается плоским, это помечается в названии добавлением буквы п. Например, ВВГнг-п.

Далее указывается количество жил и сечение в кв. мм. Например, КВВГэнг-LS 27×1,5. Данный кабель содержит 27 жил, каждая сечением 1,5 кв. мм. Если кабель содержит жилы разного сечения, это также указывается в маркировке. Например, КГ 3х4+1х2,5. Это означает, что данный кабель содержит 3 жилы сечением 4 кв. мм. и 1 жилу сечением 2,5 кв. мм. СИП 2 3х35+1х54,6+2х16 – после первого плюса идет несущая жила. Она изготавливается из алюминиевого сплава. Данный провод предназначен для воздушных линий передачи электроэнергии и несущая жила нужна для увеличения прочности – чтобы провод не рвался под собственным весом. После второго плюса (при его наличии) указываются жилы, используемые для подключения освещения, светильники которого расположены на столбах ЛЭП.

Жила кабеля может быть цельной или скручена из множества мелких проволок. Это так же указывается в маркировке добавлением букв ож. (однопроволочная жила) или мн. (многопроволочная жила). Например, ВБбШв 4х50мн

Обращаем Ваше внимание, что медные кабели с сечением жилы 70 кв. мм

и более по техническим причинам изготавливаются только многопроволочными.

Рабочее напряжение, на которое рассчитан кабель, тоже, как правило, входит в маркировку. Указывается оно в кВ. Например: АВБбШв 4х240ож-1. Рабочее напряжение этого кабеля 1 кВ. Кабели сечением 70 кв. мм. и более имеют рабочее напряжение не менее 1 кВ.

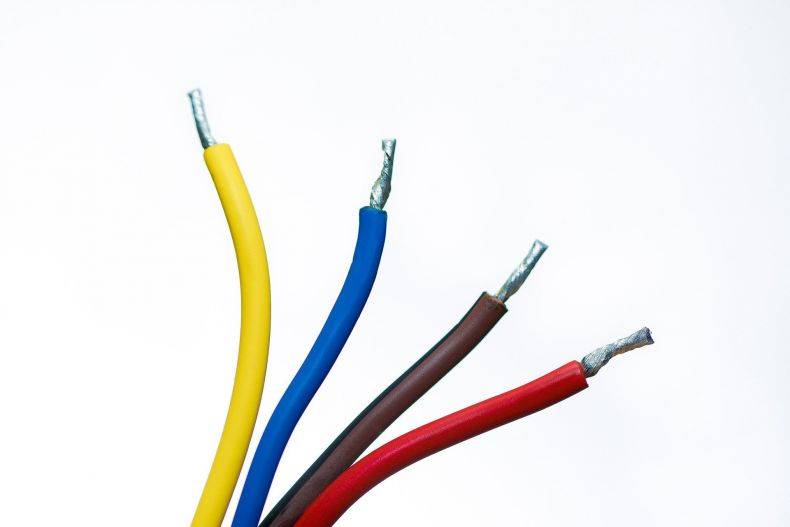

Для кабелей имеющих 1 жилу часто имеет значение цвет изоляции этой жилы. Он тоже может указываться в названии. Например: ВВГ 1х35 Б. Связано это с тем, что согласно Правилам устройства электроустановок (ПУЭ) расцветка жил должна позволять однозначно идентифицировать жилы кабеля. Синяя жила – нулевая, желто-зеленая – заземление. Остальные цвета используются для фазных жил. Допускается не сплошная, а полосовая расцветка жил. При этом, например, бело-синяя жила будет маркироваться как синяя. Допустимые цвета жил регламентируются ГОСТ и указаны в таблице.

Маркировка кабелей

Буква/цифра	Вариант	Пояснение
Буква 1	А	алюминиевая жила
– (отсутствует)	медная жила
Буква 2 (для каких целей предназначен кабель)	М	монтажный
МГ	монтажный гибкий
П (У) или Ш	установочный
К	контрольный
– (отсутствует)	силовой
Буква 3 (материал и тип внутренней изоляции)	П	полиэтилен
В или ВР	поливинилхлорид
Р	резина
Н или НР	негорючая резина
С	стекловолокно
К	капрон
Д	двойная обмотка
Ш	шелк полиамидный
Э	экранированный
Буква 4 (конструктивные особенности)	Г	гибкий
К	бронированный, оплетенный круглой проволокой
Б	бронированный лентами
О	в оплетке
Т	прокладывается в трубах
Дополнительный литеры	з	заполненный
нг	негорючий
HF	при горении выделяет мало дыма
LS	при горении выделяет мало газа
Цифра 1	количество жил
Цифра 2	сечение жил
Цифра 3	количество “нулевых” жил
Цифра 4	сечение “нулевой” жилы
Цифра 5	номинальное напряжение, на которое рассчитан провод

На текущий момент существует много ГОСТов на кабельную продукцию. Здесь приведено большинство из них.
