Что нужно знать, перед тем как сделать мансарду своими руками
Существуют общие правила. Устройство мансарды предпочтительно планировать на стадии проектирования дома. Это даст возможность правильно сделать расчет ее несущих конструкций и правильно организовать стройку. Если дом с мансардой строиться по готовому чертежу, он предусматривает использование дополнительных укреплений.
Схема крыши чердачного этажа, стройка дома из бруса
Но и на готовом доме может быть сооружена надстройка мансардного типа. В каком случае можно достроить мансардный этаж?
Если предполагается строительство данного помещения в готовом доме, необходимо учитывать несколько важный факторов. Строительство мансарды требует не только соблюдения определенной технологии выполнения работ, но и оценки состояния дома перед постройкой. Необходимо провести расчет, который покажет, выдержит ли дом пристройку этажа. Производится проверка фундамента и стен здания.
Если это старый дом, то стены конструкции ветхие, они не выдержат веса мансардного этажа. Старый фундамент при строительстве чердачной конструкции может дать трещины и «поплыть».
Строительство мансардного этажа своими руками также не рекомендуется на зданиях, сооруженных из кирпича и из пеноблоков. Причина в том, что это очень хрупкие материалы, из которых не могут быть выложены несущие стены.
Надстройка мансардного этажа, фото
Проектирование
Строительство мансарды из дерева начинается с разработки проекта. На этапе проектирования производится расчет , выбор конструкции кровли.
Конструкция кровли
Построенное помещение может быть треугольной, ломанной, ассиметричной формы, занимать пространство над всем домом, или только над его частью. Это зависит от типа кровли.
Самая простая конструкция — односкатная. Она представляет собой плоскость, зафиксированную на несущих стенах разной высоты, и наклоненную в одну сторону.
Строим мансарду своими руками — односкатная конструкция
Наиболее распространенной является двухскатная крыша, которая состоит из двух наклонных плоскостей, неправленых в противоположные стороны.
Уютный загородный дом с двускатной крышей

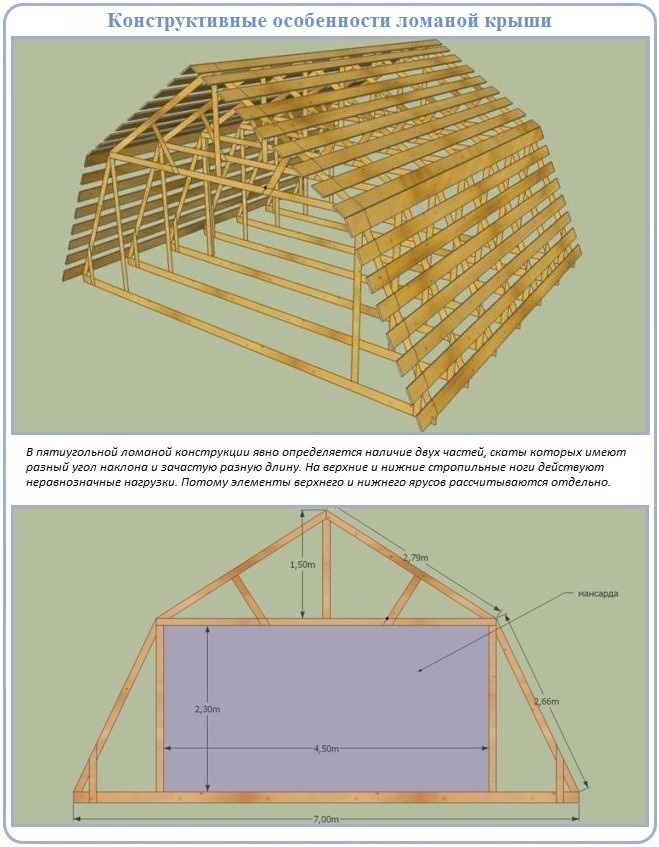

Встречается и ломаная конструкция мансарды. Используется она в небольших домах и состоит из двух и более частей, которые образуют ломаную линию.
Ломаная крыша применяется для увеличения чердачного помещения, или в декоративных целях
Встречается в строительстве загородных домов и четырехскатная крыша.
Крыша, имеющая четыре ската, делает чердачную конструкцию удобной для проживания

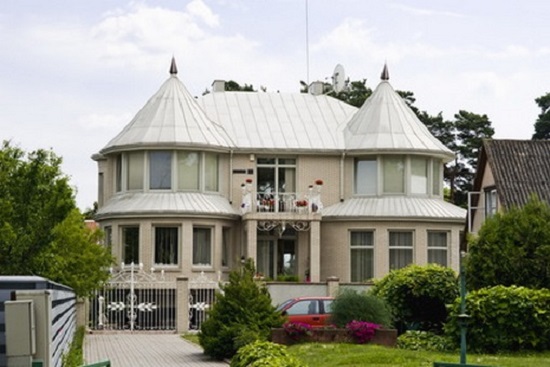

Для придания дому оригинальной формы строят сложные конические, купольные и пирамидальные крыши.
Мансарда, имеющая купольное строение
Мансардная крыша может быть любой формы. Монтируется она на специальный каркас, сооруженный с учетом желаемых параметров будущей комнаты.
Как правило, крыша укладывается на каркас с углом ската 30-60˚и объединяет в себе собственно крышу, потолок и стены.
Оптимальным вариантом считается двускатная ломаная кровля, которая обеспечивает больше жилой площади. Для ее строительства используются наклонные стропильные системы, крепление которых производится на стены здания. Они должны быть достаточно крепкими, для того, чтобы выдержать вертикальную и горизонтальную нагрузку.

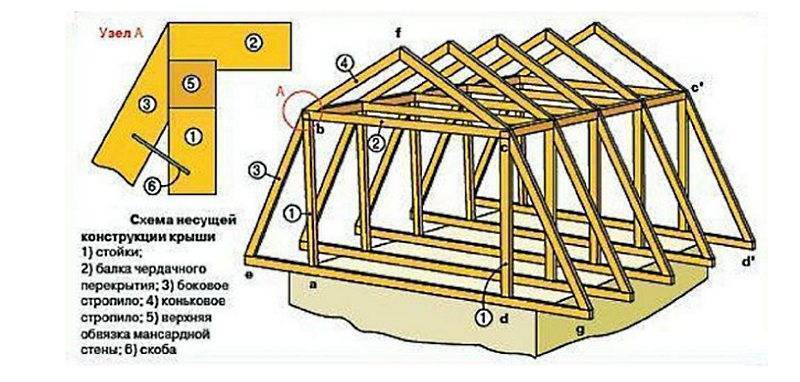

Строим мансарду — общая конструкция сооружения
Стропильная система — каркас кровли. В дальнейшем на нее крепят обрешетку и монтируют финишное покрытие. Строительный каркас обрабатывают специальными средствами для защиты от пожара, влаги.
Если монтаж мансарды изначально не входил в проект дома, следует позаботиться об установке лестницы, окон, а также тепло- и звукоизоляции помещения.
Для сохранения тепла в доме, в качестве кровельного материала следует использовать черепицу, шифер, пластиковые покрытия.
Остекление
Поэтапное строительство крыши предусматривает и установку окон на чердачном этаже. Они бывают вертикальными и скатными. Угол их наклона должен совпадать с уклоном крыши. Располагаются окна на высоте 70 см, 1 м от пола.
Установка скатных окон позволяет пропускать больше света в помещение на верхнем этаже, к тому же, ночью из них отрывается прекрасный вид на звездное небо
Выбор окон для построенной мансарды полностью зависит от предпочтений владельца дома, однако не следует забывать о том, что они должны быть качественными.
Устройство окна чердачного этажа
Когда помещение построено и установлены окна, выполняется присоединение мансардного этажа к остальному жилому помещению при помощи лестницы и выполнение отделочных работ.
О том, как правильно и качественно организовать строительство мансарды своими руками — видео:[su_youtube url=»https://www.youtube.com/watch?v=lyinLrQPhlg»]
Способы монтажа мансардной крыши
Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.

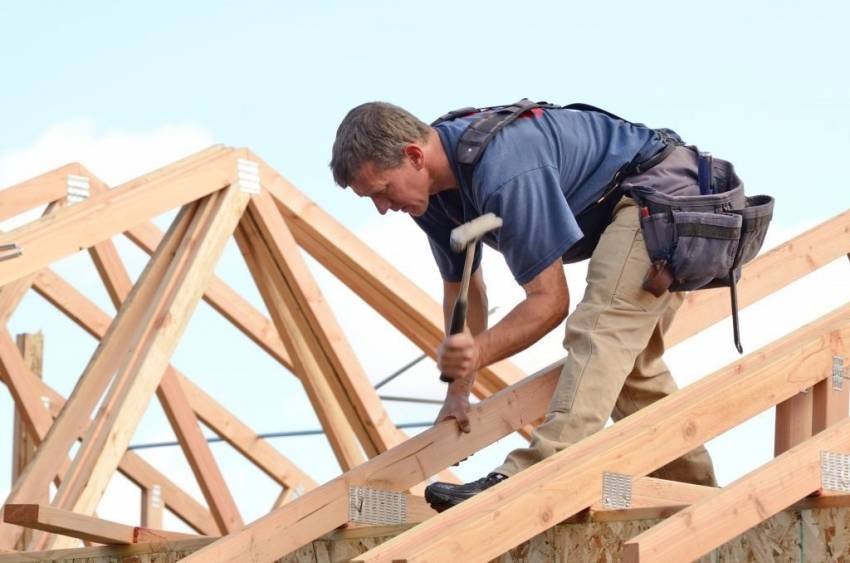

Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить
Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.
Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.
Как построить мансардную крышу традиционным способом?
Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

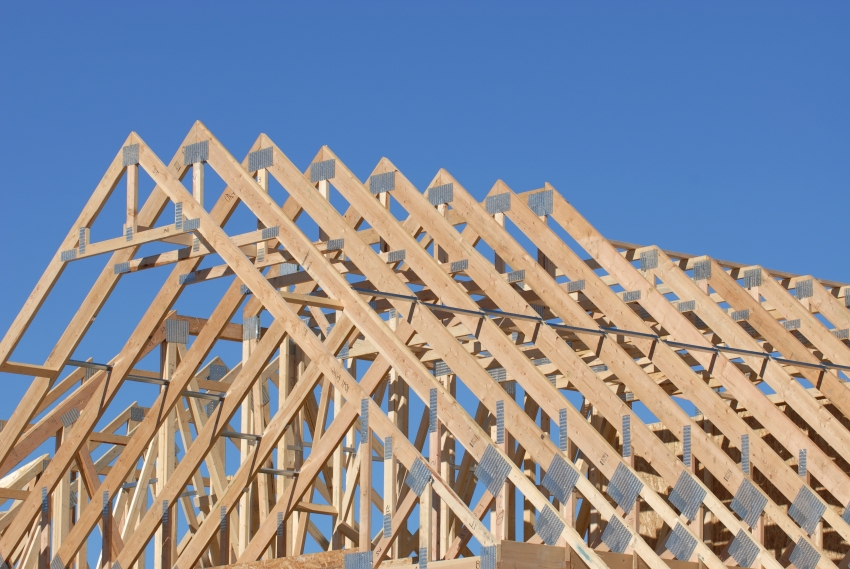

Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин
Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.
Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.
С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.
Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.
Стропила могут быть соединены при помощи мобильного строительного пресса
С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.
Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.
Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.
Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП
Возведение крыши
Закончив расчет ломаной двухскатной крыши, можно приступать к ее строительству. Чтобы иметь полное представление об очередности производимых работ, рассмотрим возведение конструкции на доме квадратной формы размером 8×8 м.
Закладывание основы
Вся стропильная система держится на основе, в качестве которой выступает мауэрлат с балочным перекрытием. Приблизительный расчет параметров указывает оптимальное сечение используемых деревянных балок 10×20 см. Часто стены дома состоят из наружной конструкции, например, облицовочного кирпича, и внутренней конструкции, например, саман или песчаник. Так вот мауэрлат надо располагать на внутренней конструкции. Снаружи в будущем он спрячется за кирпичом. Верхняя часть мауэрлата должна на 3 см выступать выше кирпичной кладки, чтобы вся нагрузка от крыши легла на него, а не на наружную стену. Следующим монтируют балочное перекрытие. Первыми укладывают крайние балки. Они должны выступать за стены, что обозначит размер карниза. Обычно выступа 50 см будет достаточно. Между крайними балками натягивают веревку, и по ней укладывают промежуточные элементы. Расчет расстояния между балками основывается на шаге стропил. Именно стропильная система будет к ним крепиться в будущем.
Последними устанавливают короткие балки, идущие от крайних боковых элементов. Расстояние между ними можно увеличить до 1 м. К мауэрлату балки прибивают гвоздями длиной 15 см или прикручивают саморезами с помощью металлических уголков.
Крепление стоек
Монтаж вертикальных стоек начинают по краям, используя брус сечением 10×15 см. Между ними натягивают шнур и приступают к монтажу промежуточных стоек с доски сечением 5×15 см. Устойчивость стойкам придадут распорки, временно закрепленные к балкам. Подгоняя стойки надо учесть, что их высота должна превышать уровень чистового потолка на 10 см.
Укладка прогона
Сверху стоек монтируют прогон из доски сечением 5×15 см. Получившаяся конструкция является будущими стенами мансарды. Усилить прогоны помогут смонтированные кровельные уголки, а также ригеля. В рассматриваемом примере конструкции дома, длина ригелей будет 5,5 м. Сечение деревянных элементов рассчитывают программой. Например, при ширине доски 20 см ее толщина составит 5 см. Если при монтаже получились прогибы, их исправляют подвесками. Это увеличивает нагрузку на стропильную систему верхних скатов, что требует пересмотреть расчет сечения деревянных элементов. Оптимально использовать вместо доски сечением 5×15 см аналогичные элементы большего сечения, например, 5×20 см. Каждый ригель фиксируют временной подпоркой посередине пролета. Это избавит от провисания деревянных элементов и позволит по ним передвигаться во время работы. Выставленные по уровню все ригеля скрепляют сверху доской сечением 2,5×15 см, отступая от центра примерно на 20 см.
Монтаж стропил
Стропильная система двухскатной ломаной крыши начинает возводиться с боковых элементов. Для удобства делают шаблон, а по нему уже выполняют запил верхних концов балок.
Монтаж стропил верхних скатов производится по предварительно изготовленному шаблону. Небольшую доску размером 25×150 см устанавливают вертикально на крайнем ригеле. Один из ее углов обязательно должен сойтись с осью крыши. К получившейся стойке прикладывают другую доску. На ней сверху и снизу наносят разметку запилов. По получившемуся шаблону собирают на земле 2 стропила. Помощники подают их наверх здания, где производится установка по краям будущей крыши. Для устойчивости стропила фиксируют подкосом. Следующими на земле аналогично изготавливаются промежуточные стропила. Они монтируются по натянутой веревке между крайними элементами. Все они фиксируются подкосами. Для восьмиметровой крыши их достаточно 4 штуки, установленных попарно в разных направлениях. До строительства обрешетки, стропильная система временно фиксируется любыми досками. Это придаст ей устойчивость.
Завершающие работы
Чтобы ригели не провисли после демонтажа временных подпорок, выполняют нашивку подвесок. Их изготавливают из доски сечением 2,5×15 см. Подвески не должны крепиться посередине каркаса, иначе они здесь просто будут мешать. Далее, осталось установить каркас фронтона и выполнить его обшивку. На этом основные работы можно считать оконченными. Осталось закрепить обрешетку, отливы, соорудить фронтон и карниз. Монтаж каркаса ломаной крыши завершен, можно начинать кровельные работы. Это тоже очень важный и трудный этап строительства, требующий участия не менее троих человек. В следующем видео наглядно показан монтаж стропильной системы ломаной крыши.
https://youtube.com/watch?v=nENtDpL0m5E
Стропильная система
Угол наклона
Классический вариант углов наклона крыши
Угол наклона скатов влияет не только на высоту конька. От его величины зависит степень снеговой и ветровой нагрузки. Чем меньше этот показатель, тем большую нагрузку оказывает снеговой покров на несущие конструкции здания. При увеличении угла наклона снеговая нагрузка уменьшается, а вот ветровая увеличивается.

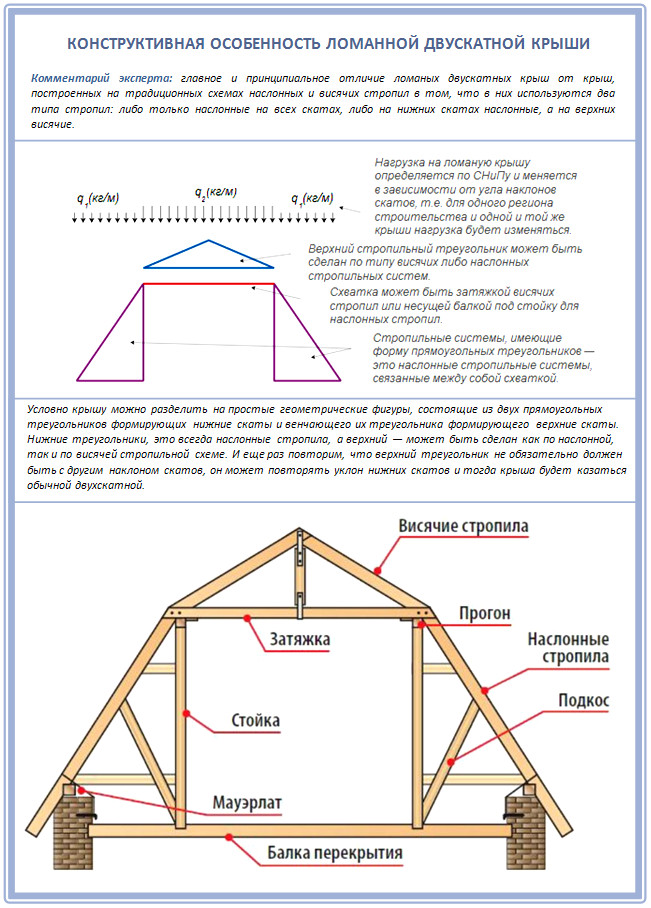

Виды стропильных систем ломаных крыш
Существует два основных типа конструкции стропильных систем.
Висячая конструкция
Виды висячих стропил мансардной кровли
Когда стропильная нога опирается только на мауэрлат (в нижней части), а верхней части стыкуется с зеркальной парной стропилой. Для придания конструкции дополнительной жёсткости такая система фиксируется и распирается специальными элементами: кобылками, нарожниками, бабками, затяжками.
Наслонная система
В наслонной системе стропильные ноги имеют две опоры: внизу – мауэрлет или лаги, в верхней – коньковый прогон.
Как рассчитать ломаную крышу
Принцип расчёта ломаной крыши ничем не отличается от приведённого выше расчёта двухскатной кровли. Единственный дополнительный шаг в этом случае – разбивка сложных звеньев на простые составляющие.
Для определения высоты конька в «треугольнике», образованном висячими стропилами и чердачным перекрытием воспользуемся той же формулой, что в первом случае. Переведём значение угла в относительную величину, по таблице Брадиса, и умножим полученное число на величину равную ½ чердачного основания (половине расстояния между стойками).
Длину стропильной ноги рассчитаем по формуле Пифагора.
А2 + В2 = С2
Где А и В высота в коньке и половина расстояния между стойками, соответственно, а С – длина стропильной ноги.
Наслонную стропилу посчитаем либо по углу и высоте стойки, либо по формуле Пифагора.
Также как в первом случае, путём подбора вариантов, выберем оптимальные габариты мансарды и посчитаем площадь каждого ската.
Какого сечения требуются стропила
Для определения сечения стропильных ног и расстояния между ними кроме постоянной нагрузки, состоящей из веса самой конструкции (массы кровельных материалов, теплоизоляционного слоя, паро и гидробарьера, стропильных ног и обрешётки) потребуется рассчитать величину временной нагрузки (снег, ветер, люди).
Для этого по карте определяют, в какой зоне располагается строение.
По таблице находят расчётный вес снегового покрова для конкретной местности.
Пользуясь формулой, рассчитывают снеговую нагрузку.
S = Sg × μ
Где:
- Sg расчётный вес снежного покрова (по таблице);
- Μ – коэффициент, зависящий от угла наклона кровли.
Если уклон скатов более 60 градусов, то поправочный коэффициент не учитывают. Считается, что на таких кровлях снег не задерживается.
- При уклоне кровли менее 250 поправочный коэффициент равняется 1;
- При уклоне кровли от 250 до 600 поправочный коэффициент равняется 0.7.
Для расчёта ветровой нагрузки также используют специальную карту и таблицы:
| № п\п | Высота строения в метрах | Зона А | Зона Б | Зона В |
| 1 | До 5 | 0.75 | 0.5 | 0.4 |
| 2 | От 5 до 10 | 1 | 0.65 | 0.4 |
| 3 | От 10 до 20 | 1.25 | 0.85 | 0.55 |
- зона А – открытая местность (степи, лесостепи, пустыни, тундра или лесотундра, приморские территории);
- зона Б – городские участки с постройками, лесные массивы, искусственные и естественные высотные препятствия;
- зона В – городские участки с плотно расположенными многоэтажными строениями.
Используя формулу Wp = W × k × c определяют ветровую нагрузку для конкретного случая.
Для зданий расположенных в сложных климатических зонах (с обилием осадков и сильными порывистыми ветрами) расчёт снеговой и ветровой нагрузок следует проводить более тщательно. Для ознакомления с основными правилами, посмотрите тематическое обучающее видео.
- Электродрель;
- Шуруповёрт;
- Пила;
- Электролобзик;
- Болгарка с диском по дереву;
- Стамеска;
- Топор;
- Строительный уровень;
- Отвес;
- Измерительные приборы и карандаш.
Как сделать мансардную крышу самостоятельно
Под мансардной крышей можно обустроить комнаты для жилья. Форма постройки может быть разной, однако в большинстве случаев мансарда обустраивается под крышей с двумя скатами. Оптимальным решением, которое позволяет получить существенную площадь жилого пространства, является ломаная конструкция.
Ломаная крыша является оптимальным вариантом для обустройства мансарды
Чертежи и расчеты крыши мансардного типа
Первым делом стоит определиться со схемой каркаса. Стропила могут быть наслонного или висячего типа. Наслонные опираются на стенки здания. Они монтируются в конструкциях, где расстояние между стенками меньше 6,5 м. Висячие стропила ставятся на кобылки и мауэрлат. Если ширина пролётов будет большой, то систему стропил понадобится усилить вспомогательными связками.
Основным условием комфортного возведения мансарды является уровень потолков — он должен быть выше 2,5 м. Чтобы обеспечить подобную высоту, линия излома должна размещаться на высоте более 2,8 м с учётом толщины слоя материала для утепления и обшивки конструкции
Также важно учесть толщину пола
Пример чертежа можно увидеть на изображении:
Минимальная высота потолков мансардной крыши составляет 2,5 м
Чтобы рассчитать предполагаемые нагрузки от снега, понадобится применить данную формулу: S = Sg x µ, где S — нагрузка от снега, Sg — вес покрова снега на 1 м2 площади, µ — значение, которое зависит от уклона крыши (1,0 — для плоской конструкции с наклоном в 25°, 0,7 — для конструкции с наклоном 25–60°).
Чтобы рассчитать ветровую нагрузку, надо применить данную формулу: W = Wo x k, где Wo — норма нагрузки от ветра, k — значение, определяющее колебание нагрузки от ветра исходя из высоты здания и типа местности.
Параметры Sg и Wo можно найти в соответствующих СНиП, в разделе «Системы стропил». Если крыша имеет крутой склон, то нагрузку от снега можно не учитывать.
Устройство крыши
Каркасная конструкция включает в себя такие детали:
- мауэрлат — опорный брусок, который передаёт нагрузку от стропил стенкам постройки;
- стойки — опорные детали, которые поддерживают систему стропил в вертикальном положении;
- балки перекрытия — планки, которые образуют половину мансарды и потолок нижнего этажа;
- стропила — рейки, которые образуют главный контур крыши;
- прогоны — горизонтальные опорные детали для стропил;
- обрешётка — рейки или фанерные листы, которые предназначаются для укладки материала для кровли;
- кобылки — планки, которые крепятся вдоль оси в нижней части стропильных ног.
Каркас состоит из мауэрлата, стоек, прогонов, балок перекрытия и других элементов
Ломаная крыша имеет отличия от обыкновенной конструкции с двумя скатами. Отличие в том, что скаты, которые размещены друг напротив друга, имеют особую форму: они образуют не ровную линию, а состоят из нескольких скатов, которые скрепляются один с другим под тупым углом. Конструкция также бывает симметричной.
Крайняя часть стропил в основном выставляется под углом порядка 60°. Стойки для опоры, которые придерживают стропила, образуют каркасную конструкцию внутренних стенок. Верхняя часть стропил монтируется под маленьким углом, он может быть от 15 до 45°. Это даёт возможность уменьшить расход материалов, при этом сохранив функциональные свойства крыши и стойкость к нагрузкам от снега.
Вертикальные стойки, которые упираются в планки перекрытия, прогоны и скрепляющие их ригеля, образуют параллелепипед. Конструкция ограничивает габариты мансарды изнутри. Чтобы придать изделию дополнительную жёсткость, следует установить подкосы между рейками перекрытий и нижними стропильными ногами.
Если пролёт крыши более 8 м, то понадобится установить подкосы
После монтажа верхних элементов для фиксации фермы и исключения провисания ригелей следует установить подвесные опорные элементы — бабки. Для вспомогательной фиксации нижних стропильных ног их надо стянуть со стойками при помощи прихваток. Скрепление деталей производится при помощи гвоздей и болтов.
Разновидности мансардных крыш
Мансардная крыша своими руками – это отличная возможность расширить полезное пространство в частном доме. Каким будут габариты пространства, заключенного между фронтонами постройки и скатами кровли, зависит от формы и конструкции крыши.
Мансардная крыша: фото крыши с ломаными скатами
Крыша мансардного типа бывает нескольких видов:
Односкатная. Это наиболее простой вариант, однако, на практике к нему обращаются довольно редко, по большей части, чтобы сделать мансарды на небольших загородных домиках.
Проекты мансардных крыш с двумя скатами
Различаются следующие типы двускатых кровель: щипцовые и ломаные. Двускатная щипцовая, пожалуй, пока не имеет соперников по популярности. Ни ее проектирование, ни строительство своими руками, как правило, не вызывают особых сложностей.
Мансарда двухскатной крыши
Схема мансардной крыши с симметричной щипцовой системой достаточно простая. Фронтоны таких домов, чаще деревянных, имеют треугольную форму. В несущую конструкцию щипцовой мансардной крыши входят наклонные или висячие стропила.
Конструкция мансардной крыши двухскатной
Ломаная мансардная крыша отличается от щипцовой наличием на каждом из скатов двух скатных плоскостей, пологого и крутого. Уклон верхнего – примерно 20–30 градусов, нижнего – 60–80 градусов. Это экономичный вариант для частного дома, ширина которого не больше 6 м. Сделать ломаную мансардную крышу своими руками немного сложнее, но это вполне окупается полноценной площадью мансардного этажа, которая позволяет обустроить внутри спальню, детскую, кухню и т. д. Каркас мансардной крыши этого типа состоит из ферм, в которых стропила укреплены стойками, а нижний пояс становится основой пола мансарды. Места излома усиливают растяжками.

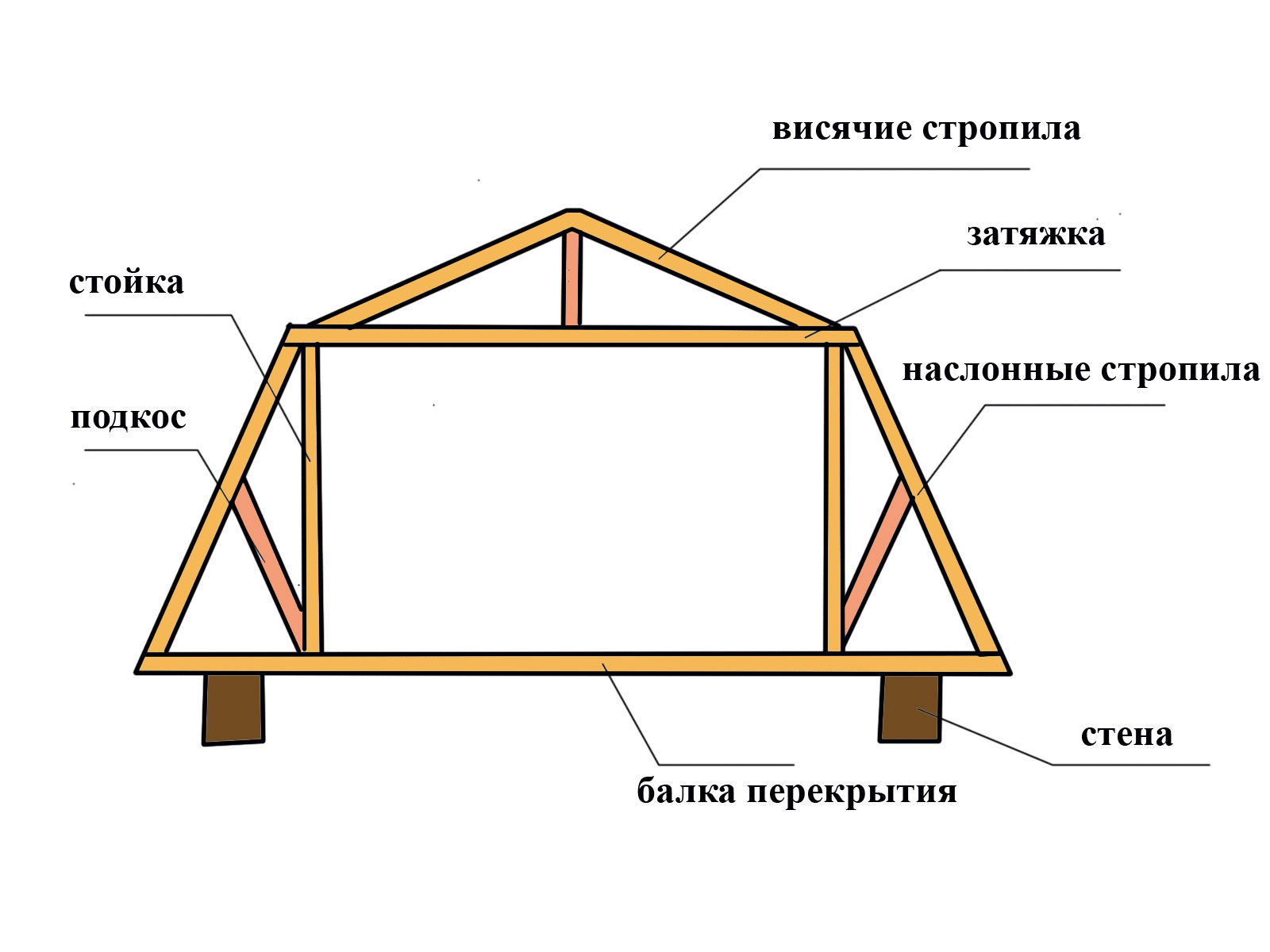

Конструкция мансардного этажа ломаной и щипковой крыши
Еще одной разновидностью двускатной является полувальмовая. Спроектировать ее в целом можно, как обычную симметрическую стропильную конструкцию с опорой на мауэрлат, с той лишь разницей, что над ее фронтонами имеются небольшие скаты.
Четырехскатная мансардная крыша
Конструкция четырехскатной кровли позволяет обустроить под ней дополнительный этаж – просторный и удобный. Монтаж мансардной крыши с четырьмя скатами, безусловно, сложнее, чем изготовление двускатной системы. Ее стропильная система считается наиболее сложной. Особого подхода требует размещение мансардных окон. В вальмовой крыше их обычно устанавливают в плоскости пирога кровли. Красивые обеспечивают эффективное освещение.
Вертикальные мансардные окна на датской вальмовой крыше
Более практичной в этом смысле является вариант датской. В отличие от классической вальмовой, в их верхней части имеются фронтоны, которые позволяют организовать освещение мансарды при помощи обычных вертикальных окон.
Скелет вальмовой крыши с мансардой
В обычной вальмовой крыше стропила прямые, без переломов. Верхним концом угловые ребра опираются на конек, длина которого зависит, в частности, от запланированной стропильной системы. Четырехскатные крыши тоже бывают ломаными. Реализация такой конструкции достаточно сложна, но позволяет получить в соответствии с планом значительное увеличение полезного пространства мансардного этажа.
Шатровая мансардна – почти вальмовая. Почти, потому что все ее скаты, имеющие форму равнобедренного треугольника, сопрягаются в одной точке, то есть шатровая крыша не имеет конька.
Куполообразная крыша
На этом многообразие мансардных крыш не кончается.
- Многощипковые, представляющие собой комбинацию нескольких двухскатных имеют сложную геометрию со множеством изломов.
- Конические, сводчатые, купольные с изысканным дизайном и т. д.
Все эти варианты считаются очень сложными для исполнения и изначально требуют профессионального подхода. Это целый комплекс задач, начиная от чертежа и расчёта и кончая материалом покрытия, для которых нужно найти правильное решение. Необычность и особая эстетичность этих крыш, как правило, увеличивает количество скатных изломов, которые образуют множество внутренних углов (ендова). Каждый из них несет в себе потенциальную опасность целостности кровли. На этих участках, как правило, задерживается дождевая вода и образуются снежные мешки, которые становятся причиной протечек.
Крыши домов с мансардой: фото основных вариантов перекрытия
Расчет мансардной крыши в этом случае практически невозможен без специальных навыков, поэтому если ваша мечта крыша мансарда своими руками, то выберите проект с меньшим количеством сложных элементов, чтобы не становиться перед необходимостью постоянного ремонта.
Можно ли узаконить уже построенную мансарду?
В законодательстве Российской Федерации не предусмотрено условий, которые бы запрещали строительство дополнительных помещений над кровлей частных домов или же регистрацию уже имеющихся.
Нередко в жилищной инспекции органа местного самоуправления или в комитете по архитектуре отказывают в просьбе узаконить уже построенную мансарду. В таком случае, в соответствии со статьей №222 Градостроительного кодекса Российской Федерации, хозяин может зарегистрировать надстройку в качестве самовольной постройки.
Документы, необходимые для узаконивания уже построенной мансарды или ее регистрации в качестве надстройки:
- Документы, которые подтверждают право собственности, владения или пользования территорией под рассматриваемой постройкой;
- Документация, которая подтверждает факт самостоятельного строительства на пространстве под кровлей постройки. Это могут быть акты обследования, документы из Бюро технической инвентаризации и тому подобные справки;
- Документальное подтверждение, что при монтаже не были нарушены никакие нормативные требования, правила строительства и безопасности населения;
- Подтверждения того, что во время строительства мансардного помещения не были ущемлены права других лиц.
Стоит иметь в виду, что в случае судебного разбирательства отсутствие разрешения на реконструкцию не является достаточным основанием для вынесения решения об отказе в признании права собственности на мансарду. Тем не менее человеку, у которого была возможность получить разрешение на уже построенную мансарду, однако он ею не воспользовался, будет отказано в установлении статуса владельца.
Устройство стропильных систем
Висячая стропильная система
Разновидности висячих стропил.
Основные элементы несложной конструкции такого типа:
- стропильная нога;
- мауэрлат;
- дополнительные связи.
Основным признаком висячих стропил является возникающий между ними распор. Они имеют только две точки опоры (на стены здания) и работают на изгиб и сжатие. Такая стропильная система создает сильную горизонтальную распирающую нагрузку, часть которой передается стенам. Для уменьшения такого усилия у основания стропильных ног необходим монтаж затяжки, которая одновременно будет служить и балкой перекрытия. Чем выше от внешних стен она находится, тем больше сечение и надежней крепление такая балка должна иметь. Также для таких целей следует использовать укрепленный железобетонным поясом мауэрлат.
В процессе устройства получается стропильная ферма виде треугольника. В случае образования слишком большого пролета она может иметь дополнительные связи. Вверху висячие стропильные ноги можно соединить встык или вполдерева. В большинстве случаев применяются такие деревянные стропильные конструкции при наличии пролетов до 9 м. Уклоны для крыш под такой вид стропильной конструкции рекомендуется назначать в пределах 25º…45º.
Схема крепления стропил к мауэрлату.
Преимущества использования висячих стропил:
- высокая жесткость конструкции;
- несложный монтаж для пролетов до 9 м;
- простая схема расчета конструкции;
- отсутствие сложных узловых соединений в системе.
Висячие стропила в большинстве случаев применяются для жилых домов с двускатной крышей, нежилых зданий (1-3 этажа), имеющих свободную планировку верхнего этажа либо с отсутствием каркаса или внутренних несущих продольных стен.
Наслонные несущие системы
Наслонная стропильная конструкция устанавливается в домах, имеющих среднюю несущую стеновую перегородку или столбчатые промежуточные опоры. Стропила в данном случае будут представлять собой наклонные балки, которые пятками упираются в наружные несущие стены, а опорой для верхушки служит коньковый прогон. В свою очередь коньковый прогон поддерживается вертикальными стойками, упирающимися на внутреннюю несущую стену.
Именно такое устройство позволяет этим элементам работать только на изгиб. Если при монтаже образовался слишком большой пролет, тогда дополняют подкосы, горизонтальные затяжки и дополнительные ветровые связи.
Разновидности наслонных стропил.
Основным преимуществом данного вида стропильной системы является ее облегченная конструкция, независимо от ширины дома, так как требуется гораздо меньше пиломатериалов. Кроме того, она считается и наиболее долговечной, так как находится в условиях постоянного сквозного проветривания. Такой фактор препятствует возможному ее загниванию. Монтаж наслонной системы может быть выполнен с лежнем, с подкладками и со шпренгелями под стойку.
Деревянные стропильные системы включают следующие элементы:
- стропильные ноги;
- мауэрлат;
- коньковый прогон;
- лежни (подкладки либо шпренгели);
- стойки;
- подкосы;
- распорки.
Рассмотрим подробнее значение каждого элемента для стропильной конструкции.

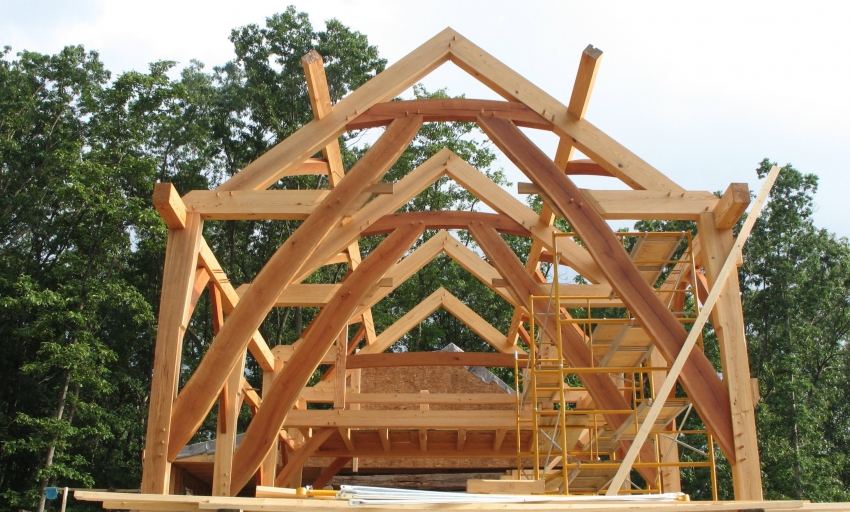

. Основными частями в системах такого типа являются стропильные ноги, принимающие на себя основные нагрузки и далее распределяющие их на наружные и внутренние опоры. Устанавливаются они при длине пролета от 4,5…6 м и выполняются из бревен, диаметр которых равен 18…20 см. При наличии дополнительной опоры можно увеличить ширину перекрытия до 12 м, а двух – до 15 м.

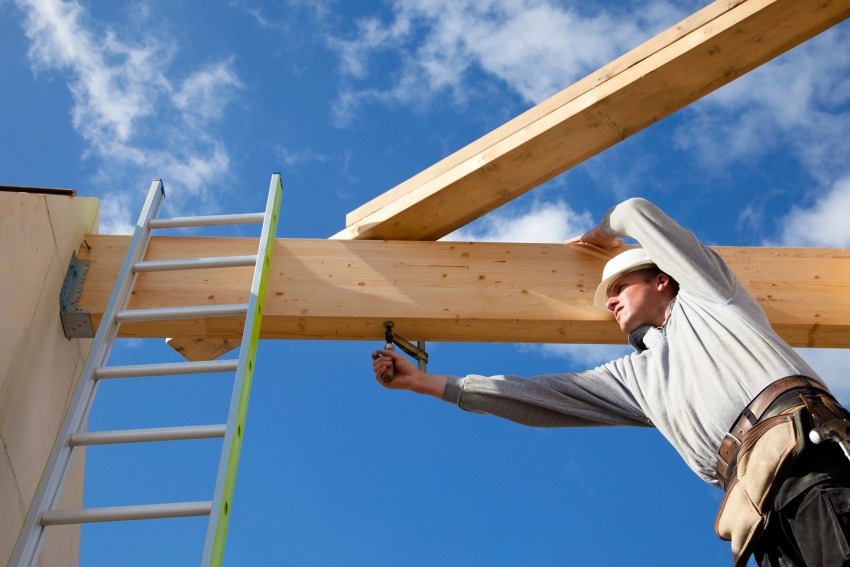

Пример закрепления узла опирания стойки.
У таких брусьев обычно стесывается верхний кант, что облегчает монтаж обрешетки. Чаще всего на изготовление стропильных ног подбираются доски, имеющие размер 6х22 см. Но более точные размеры сечений определяются с помощью специальных формул или таблиц. В среднем они соответствуют:
- Бревно – d 12 см.
- Пластины – d/2 – 14/2 см.
- Доски – 4х15.
Для прочности соединения используются болты, нагели и скобы, а также зуб и пластины из металла. Чтобы избежать попадания осадков на нижнюю часть стропильной системы, осуществляется монтаж отвесов. Технологический процесс установки кровли предполагает ее вынос за границы внешних стен на 50 см. Карнизный отвес должен быть не менее 550 мм.
Все опорные поверхности должны быть горизонтальными, в противном случае может возникнуть распор или нога начнет сползать. Ни в коем случае нельзя делать врезку в мауэрлат и прогон, так как происходит ослабление бруса и прогона, что способствует загниванию при попадании влаги в эти места.
https://youtube.com/watch?v=52Oid8iAZEg
Пошаговая инструкция строительства мансардной крыши
Для примера мы рассмотрим самый простой вариант мансардной крыши – двускатный без специальных окон и выходов на балкон. Стропильная система уже установлена, она ничем не отличается от обыкновенной.
Есть два варианта обустройства жилых помещений на чердаке, каждый из них имеет свои сильные и слабые стороны.
- Делать их похожими на комнаты с вертикальными стенами и горизонтальными потолками. Преимущества: комнаты внешне напоминают обыкновенные жилые, единственное отличие – меньше высота. Недостатки: невозможность устанавливать мансардные окна и двери, делать балконы. Еще один недостаток – уменьшается общий объем помещения.
В этом варианте потолками служит стропильная система, допускается установка вертикальных перегородок только в нижних участках крыши. Такие конструкции позволяют использовать мансардные окна, устанавливать двери и т. д. Окна можно ставить не только сразу во время строительства крыши, но и уже после начала эксплуатации здания.
Первый этап строительства крыши мансардного типа – установка утеплительного пирога. Крайне ответственные работы, выполняйте их с точным соблюдением строительных норм и правил.
