Как сделать мангал из газового баллона, бочки, трубы

Изготовление самодельной коптилки

Для копчения мяса используется готовый мангал. Однако специалисты изготавливают более сложную конструкцию универсального использования.

Для копчения нужно иметь не одну, а две или более камер.

1. В первой камере располагается продукт, который предстоит коптить.
2. Во второй камере (их может быть и больше двух) разводится тлеющий огонь.
3. Сначала разжигают щепу, а потом прикрывают доступ воздуха.
4. В результате начинается тление щепы.
5. Дым по трубе перемещается в камеру с продуктами.
6. Продукт окуривается дымом, приобретает соответствующий вид и цвет.

Различают горячее и холодное копчение.

• При горячем копчении расстояние между источником огня и продуктом минимальное. Обработка выполняется дымом, температура которого не менее 50…60 ⁰С. Для получения качественной копчености требуется около 3…4 часов обработки. В результате можно хранить готовое изделие в прохладном месте до 5…7 дней.
• Холодное копчение выполняется дымом, температура которого не более 20…25 ⁰С. В результате получается копченое изделие, которое может храниться в прохладном месте до 14…17 дней.

Как сделать коптильню в домашних условиях?

В следующем проекте выполняется изготовление нескольких рабочих устройств:

1. Мангал для жарки шашлыков, колбасок и других изделий на огне.
2. Печь для варки пищи.
3. Печь может использоваться для получения дыма.
4. Мангал будет использоваться в этом случае для копчения мясных полуфабрикатов.

	Для изготовления плиты нужно подготовить уголки для передней стенки. Напиливаются они из катаного уголка 50·50 мм.
	В дальнейшем выполняется сварка уголков на передней стенке.
	Готовая стенка имеет вид.
	Привариваются дверки. Одна служит для подачи дров, другая используется в качестве поддувала. Через нее удаляют золу, полученную в результате сжигания дров или угля.
	Остальные стенки вырезаются из металла толщиной 6 мм. Размеры указаны на прилагаемых эскизах.
	Печь в сборе собирается на сварке.
	Стенки привариваются с помощью внутренних уголков. Они используются для получения угла 90 ⁰. Предварительно на стенках снимается фаска, тогда получает более толстый слой сварного шва.
	Сверху устанавливается панель. На ней имеются кольца, в которые можно устанавливать посуду для приготовления пищи.
	Внутрь монтируются чугунные колосники. Они разделяют пространство топки и поддувала. Обычно колосники выполняют съемными.
	Для монтажа мангала используют специальные ножки. Из полосового металла изготавливают специальную подставку радиального типа. В нее и будет укладываться образующая баллона.
	Сваривая ножки между собой создают готовую опору под мангал.
	Производят сборку мангала. Устанавливают баллон на место. Конструкция может при необходимости разбираться.
	Усиление крышки выполняется с помощью сегментов. Они не позволят крышке менять геометрию при нагревании и остывании.
	С левой стороны приваривается система из труб. Она будет использоваться для подвешивания шампуров.
	Дымовые трубы монтируются на стене.
	Между камерами нужны промежуточные трубы. По ним дым может из печи переправляться в камеру копчения. Нужно предусмотреть режимы переключения движения дымового газа.
	Специально устанавливается переключать движение дыма по трубам. Имеется специальная рукоять управления. При разных положениях внутри трубы дым будет направлен в трубу или в камеру.
	В мангале монтируют специальный поддув. Для него используется перфорированная труба.
	Попутно нужен угольник из трубы. Дополнительно используется патрубок, который подводится внутрь камеры.
	Свинчивая отрезки труб, получают сборочное изделие.
	По месту расположить нетрудно. Предварительно на дне изготавливается отверстие, куда поместится труба диаметром 27 мм.
	Теперь внутрь будет поступать воздух и поддерживать горение.
	Готовая установка располагается под навесом. В нижней части подставки монтируют подстолье. На нем можно располагать посуду и полуфабрикаты.

Видео: коптильня из газового баллона своими руками.

Как сделать барбекю из бочки 200 литров

Разметка и изготовление крышки

1. На поверхности бочки прочерчивают две продольные линии, расстояние между которыми от 1/4 до 1/3 общей длины окружности бочки. Концы соединяют двумя линиями, отступив от торцов емкости на 2-5 см. Полученный контур станет будущей крышкой.
2. Вырезают крышку болгаркой, оставив небольшой недорез, чтобы деталь не провалилась вовнутрь.
3. Устанавливают 2-3 пары петель при помощи сварки или крепежа.
4. Ножовкой аккуратно допиливают углы, открывают крышку.

Изготовление крышки барбекюшницы

Очистка емкости

Метод очистки внутренней поверхности емкости зависит от хранимой жидкости. Поверхность можно вымыть горячей водой, применив кухонные средства для мытья посуды или микроволновки.

Обжиг

Универсальный способ очистки – обжиг. Он удалит остатки масла или смолы. После обжига снаружи емкость нужно зачистить болгаркой.

Оснащение жаровни

С двух сторон проема с внутренней стороны крепят выступающие металлические полосы, на которые будет опираться закрытая крышка.

Обработка проема крышки

Внутри жаровни вдоль на двух уровнях приваривают уголки:

• одна пара — для установки колосниковой решетки,
• вторая — для решетки барбекю и шампуров.

Решетка-барбекю

Решетки можно подобрать готовые или изготовить из арматуры, проволоки, сетки.

• Крышку снабжают удобной ручкой
• Крючок для удержания крышки

Нужно также предусмотреть упор или фиксатор, который ограничит ее открывание. Удобно использовать кованый завиток, установленный возле петель. Кусок цепи, один конец которой крепится к крышке, а второй — к нижней части проема будет фиксировать крышку в нужном положении.

Цепь-ограничитель

Технология изготовления мангала

Пока емкость отмывается, создают чертеж. Спроектировать мангал из пропанового баллона несложно — в самом простом варианте изделие состоит из трех элементов: корпуса, крышки и ножек. Сложнее выглядит схема мангала-паровоза с дымоходом для копчения. На чертеже отмечают размеры, определяют расположение крышки, пропилов для шампуров, креплений для решетки гриля и т. д.

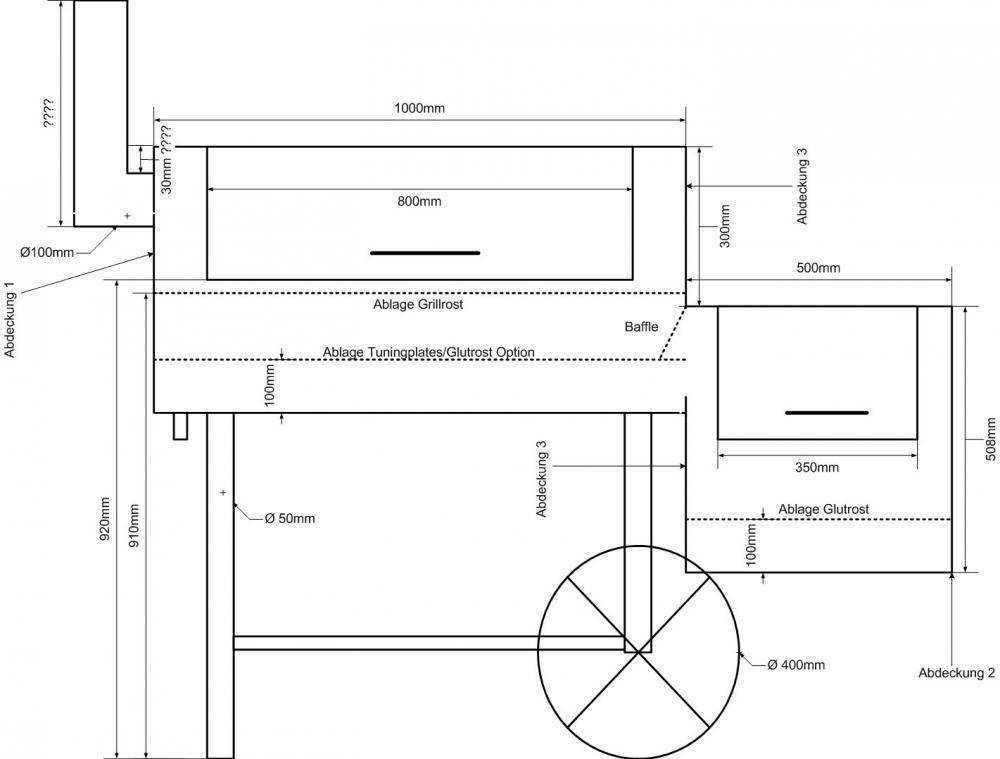

Чертеж: мангала

Основная работа состоит из трех стадий:

1. распиливание баллона,
2. приваривание ножек,
3. монтаж крышки.

Дополнительный этап — декорирование готового мангала.

Разметка и резка

Чтобы разделить емкость на жаровню и крышку, выпиливают полукруглую часть стенки тары. Длина окружности стандартного пропанового баллона объемом 50 л равняется 96 см. Маркировку провести несложно: на баке присутствуют метки, от которых можно отталкиваться.

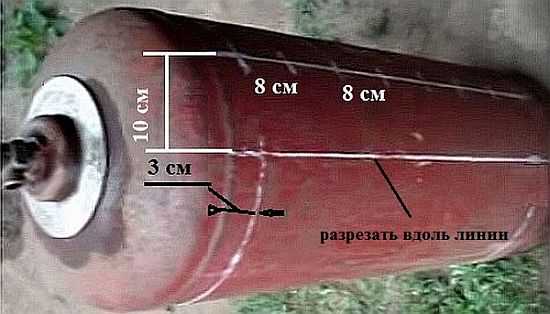

По всей длине проходит сварной шов — от него отступают по 24 см в обе стороны и наносят границы отверстия. Сразу же делают насечки для креплений шампуров. Крайние отметки располагают в 3 см от сварочных колец; промежуточные — расставляют с любым шагом, для большего удобства рекомендуют расстояние в 8 см — тогда влезет 6 шампуров. Если хочется оставить место для решетки гриля, шаг между насечками уменьшают.

Фото: выпиливаем крышку

Далее баллон распиливают болгаркой. Толщина стенок составляет 3 мм, так что разрезать тару нетрудно. Начинают с продольных линий, а затем переходят к поперечной разметке — иначе можно получить травму, когда стенка с силой отойдет от среза

Важно использовать средства индивидуальной защиты — маску, перчатки

После распила стенки болгаркой делают надрезы под шампуры. Чуть ниже дрелью просверливают отверстия для прохождения воздуха. Такие же просветы делают в нижней части мангала. Не трогают только дно и крышку баллона, чтобы ветер не задувал угли.

Крышка

На втором этапе самодельный мангал оборудуют крышкой и ручкой. Эту деталь приваривают металлическими петлями — крепеж может выйти из строя под действием высокой температуры. Чтобы было удобно работать одному, временно крышку фиксируют заклепками. Петли располагают на равном расстоянии друг от друга.

Фото: приварили петли

Для ручки используют металл, так как дерево и пластик в процессе эксплуатации могут деформироваться, обгореть или расплавиться.

Ножки

В зависимости от того, стационарным или переносным будет мангал, выбирается форма ножек для него. Для мобильного варианта эти детали изготавливают из труб или металлических уголков, приварив на концы широкие площадки, чтобы жаровня не уходила под землю под действием своего веса. Высота изделий подбирается индивидуально; опытным путем установлено, что удобнее ставить мангал на ножки длиной 20-30 см.

Фото: готовые ножки из металлической трубы

Стационарную барбекюшницу, как правило, монтируют на фундамент из бетона или кирпича. Кроме того, конструкцию можно стилизовать — например, приварить кованые колеса, чтобы придать мангалу вид паровоза.

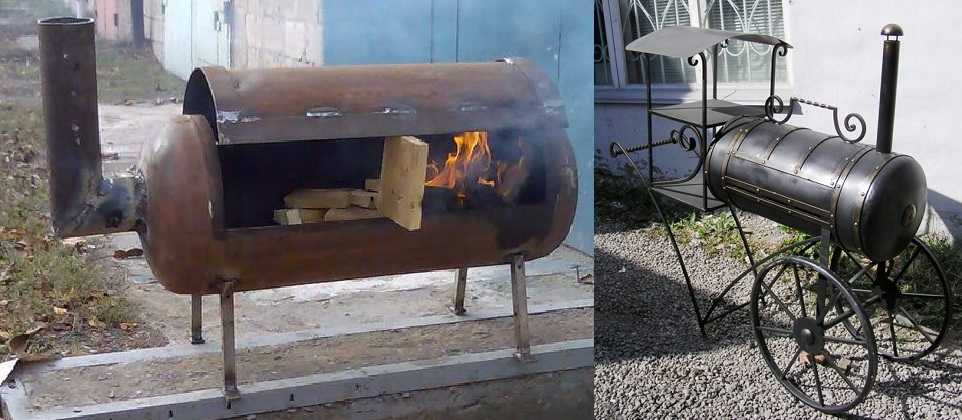

Фото: мангал в виде паровоза

На этом барбекю из баллона готово. Остаются только финишные штрихи — приваривание креплений для гриля, покрытие корпуса жаростойкой краской и другая отделка. Чтобы добавить мангалу функцию коптильни, к одной боковой стенке приваривают дымоход, а к другой — топку. При закрытии крышки получается коптильная камера.

Таким образом, превратить стандартный газовый баллон в универсальную жаровню не так сложно, главное — соблюдать технику безопасности при работе. Емкость из-под пропана позволит реализовать разные дизайнерские идеи мангала, что станет отличным дополнением к дачному отдыху на выходных.

Мангал-буржуйка

Создание мангала, который одновременно может быть буржуйкой, предусматривает внесение изменений в схему вышеописанной конструкции. Эти изменения заключаются в спиливании торца, где находится поддувало. К образованному отверстию приваривают круглый металлический лист с вырезанным в нем отверстием для дров.

К этому листу приваривают завесы и прикрепляют дверку. Также делают крючок для ручки дверки. Под отверстием для дверки буржуйки делают поддувало. В такой буржуйке никогда не делают отверстия в стенке, над которой будет гореть огонь. Для улучшения доступа воздуха к огню дрова ставят на специальную решетку.

Слесарные работы

Осталось вырезать то, что разметили. Многие умудряются выкрутить вентиль с юбкой, но я сделал проще. Аккуратно вырезал его болгаркой. Получилось отверстие
диаметром в 100 мм под трубу.

Крышка мангала

Крышка мангала вырезается по намеченному контуру, но есть несколько нюансов:

По бокам режем кругом шириной 2,5 мм чтобы зазор был хорошим. Режем сразу или в два этапа, сначала кругом в 1мм потом вторым в 2,5

Во время готовки крышку в любом случае поведет и этих зазоров должно хватить на компенсацию перекоса.
Режем очень осторожно, соблюдая технику безопасности. Метал в баллоне, находится под напряжением

Режьте сначала продольные швы. Потом 2 поперечных, но по краям оставьте недорезы. И по очереди, после, аккуратно срежьте. При этом крышка частично распрямится и станет шире баллона. Это не страшно, при желании все можно подогнуть.
Петли можно взять обычные дверные, но помассивнее. Лучше гаражные они будут надежнее.
После подгона крышки по контуру наварите юбку листы шириной 3 см. чтобы прикрыть щель. Еще раз примерьте, подгоните размер и можно приваривать петли.

Вот собственно и все. Козлы и крепление мангала, а так же прочие удобства сделаете сами под свой рост и на ваш вкус. Вот что в итоге должно у вас получиться. Думаю, даже лучше сделаете, тк это мой первый опыт.

Общие рекомендации при обработке баллонов:

1. 1. Резать металл необходимо болгаркой. При обработке «автогеном» разрез получается неровным, и края придется дополнительно обрабатывать.
   2. На дне мангала можно сделать небольшие отверстия диаметром 6 мм для того чтобы стекала вода, если мангал хранится на улице.
   3. Концентрические сварные швы, которыми привариваются полусферы боковин к цилиндрическому корпусу, имеют технологическую особенность. Внутри расположены центровочные кольца, которые удерживают конструкцию при заводской сварке. Их можно использовать в качестве опор для крышки. Или не заморачиваться и сделать, как описано выше.
   4. В баллонах для ГБО имеется фланец для установки мультиклапана и вентиляционного короба. Он расположен на цилиндрической части корпуса. Не удаляйте его без особой необходимости. При создании конструкции с крышкой, к нему можно подсоединить дымоход;
   5. При наличии вентиля на торце – его можно срезать, а отверстие заглушить. Или организовать дымоход с коленом 90º.

Важно! Перед началом работ обязательно провентилируйте баллон. Остатки газа при попадании внутрь искр от болгарки, могут взорваться

Идеальный вариант – заполнить емкость водой, и слить ее. Как это сделать правильно читайте ниже.

При наличии бокового фланца (в баллонах для ГБО) можно установить его отверстием вниз на солнце. Остатки газа тяжелее воздуха, поэтому при небольшом нагреве он выйдет наружу. После этого продуйте баллон сжатым воздухом.

Мангал из газового баллона своими руками по шагам

Первая и обязательная часть работ – это стравливание остатков газа из баллона и его промывка. Сделать это необходимо даже в том случае, если баллон достался покупателю уже без вентиля и вскрытый.

Подготовка баллона

Проверить наличие газа в емкости несложно. Достаточно нанести мыльный раствор на выходное отверстие и последить – образуются ли пузыри при открытом вентиле.

Удаление конденсата

Все работы ведутся на открытом воздухе или хотя бы в большом, хорошо проветриваемом помещении. Вентиль откручивается гаечным ключом, после чего из перевернутого баллона сливается весь конденсат. После этого необходимо промыть емкость водой и просушить.

При отсутствии специального оборудования проще всего промыть баллон с помощью тонкого шланга (диаметр около 5 мм) и канистры с водой. Шланг заправляется в отверстие баллона, открывшееся после скручивания вентиля, второй конец вставляется в канистру (бутыль). Далее емкость с водой ставится на 0,5…1 м выше баллона, и вода самотеком переливается в нужное место. Поскольку объем баллона обычно выбирается 40…60 л, канистру или бутыль придется неоднократно наполнять.

После полного наполнения емкости вода вытесняет газ, но теперь ее необходимо удалить из баллона. Вытекать самотеком она будет долго, поэтому лучше использовать компрессор с продувочным пистолетом и тот же тонкий шланг. Заправляем шланг, подключенный к компрессору, внутрь баллона, немного качаем и быстро убираем пистолет вместе с шлангом. Вода выливается фонтаном.

При необходимости можно повторить закачку воздуха.

Еще один важный момент: если используется баллон из-под природного газа или пропана, в нем может надолго сохраниться неприятный характерный запах. Поэтому в жидкость для промывки лучше сразу добавлять нейтрализаторы запаха. Подходит 9% уксус, марганцовка (марганцево-кислый калий, разведенный до бледно-розового цвета и полного растворения кристаллов), жидкость для мытья посуды.

Для лучшего понимания процесса рекомендуем посмотреть видео по промывке баллонов.

Разметка

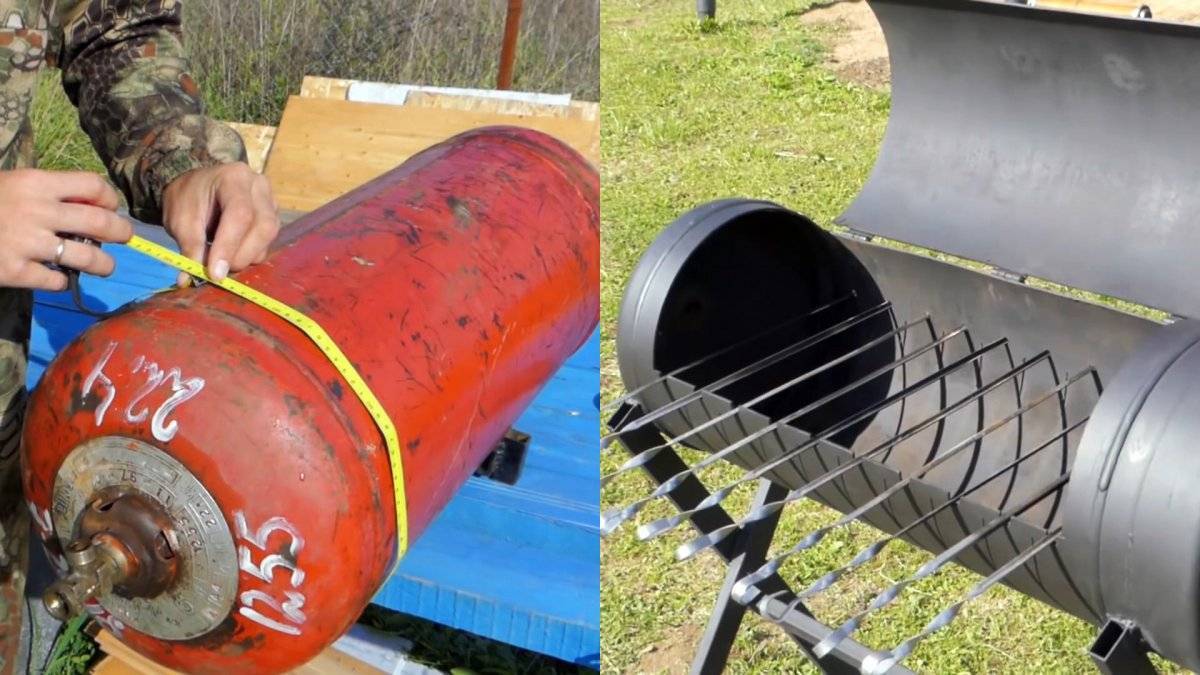

Она выполняется обычным мелом или маркером, начиная от бокового шва баллона.

Вначале размечаются линии среза вдоль оси, потом по бокам – для определения размеров выреза под крышку.

Можно сразу же наметить места сверления или прорезания отверстий под шампуры, но это проще сделать при уже готовом вырезе под крышку.

Места для петель, ручек, крепления ножек или опор также лучше намечать уже после вырезания отверстия под крышку.

Разрезка баллона

Эта работа выполняется болгаркой с диском по металлу. Как правило, обычно вначале делаются пропилы вдоль оси, потом – поперек и все дополнительные. Техника работы с газовым баллоном показана здесь.

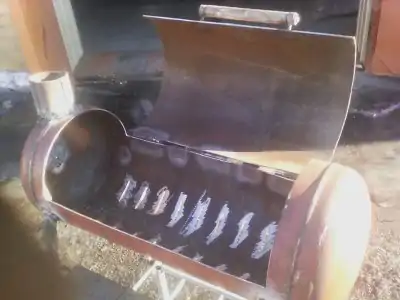

На этом фото показан уже обрезанный баллон с прорезями под шампуры впереди, отверстиями напротив и прорезями для поддува ниже.

Обратите внимание – место, где крепился вентиль, срезано полностью. Сюда будет подсоединена труба

Крепление крышки и других элементов

После того, как все необходимые вырезы и отверстия сделаны, намечают место для петель крышки. Далее выполняют разметку по местам креплений петель, ручек, цепей-ограничителей, опор и прочего.

Приваривают необходимые детали на зачищенный до чистого металла баллон.

Обратите внимание – мастер предпочел усилить края выреза наваренной полосой

Вид сзади – петли усилены, приварено крепление к основанию.

Вид изнутри и сбоку. Справа, к вырезу в бывшем дне баллона, приварена изогнутая труба.

Останется только зачистить металл и покрасить его – если есть такое желание. Нюансы покраски разобраны на видео.

Более детально разобраться, как сделать мангал из газового баллона, можно по этому видео.

Процесс изготовления: инструкция

Когда баллон пуст, а все необходимые инструменты лежат под рукой, можно приступать к работе:

1. На фото изображен стандартный баллон на 50 литров – это оптимальный размер для изготовления мангала из газового баллона. Вы сможете без труда переворачивать угли и за раз делать большие партии еды. В качестве альтернативы можно взять баллон с большим объёмом, но меньше брать не стоит.
2. Боковые стенки рекомендуется оставить, тогда ветер не сможет раздувать угли при жарке мяса. Рекомендуется резать металл прямо по шву.
3. Под швами вы обнаружите базирующие кольца. Их устанавливают на фабрике по производству баллонов для правильной стыковки днища и корпуса. Не нужно их прорезать, так как они в дальнейшем будут использоваться как полки для крышки.
4. В итоге из одного баллона мы получаем два элемента мангала.
5. Следующий шаг – это установка петлей. В начале процесса их нужно закрепить на заклепки. Это делается для фиксации, поэтому заклепки могут быть алюминиевыми. После монтажа петли нужно обязательно приварить к баллону, так как крышка на одних заклепках не выдержит высоких температур и упадет.
6. В итоге картина должна быть вот такой:
7. После варки даем металлу остыть. После этого можно приступать к изготовлению ручек мангала. Рекомендуется взять обычные металлические ручки, так как они дешевые и невосприимчивы к высоким температурам.
8. Есть вероятность, что от высоких температур металл баллона может повести. Чтобы предотвратить эту неприятность, нужно приварить уголок по периметру краев реза. На фото указан уголок размером 32*32. В работе помогут струбцины, так как они позволяют прижать уголок к корпусу практически без зазора. В дальнейшем уголок будет служить опорой для решетки или шампуров. Приваривается элемент внутри корпуса рядом с петлями.
9. Далее занимаемся ножками. Описание их конструкции и особенностей есть в отведенном разделе статьи. Сейчас наша задача – сделать короткие основания, чтобы в дальнейшем их можно было увеличивать до необходимой высоты.
10. Следующий шаг – это приваривание петлей к корпусу и крышке мангала. Здесь нужно определиться, какой должна быть крышка. Если вы хотите, чтобы она не снималась, то петли нужно варить «друг к другу». В случае, когда крышку нужно снимать, петли варятся в одном направлении.
11. Выполняем варку ручек, после чего надежно закручиваем их.
12. На готовые петли надеваем крышку из верхней части баллона. Процесс выполняется одинаково, независимо от расположения петель.
13. Замеряем угол и длину, после чего делаем ограничители для крышки самодельного мангала.
14. Проверьте, не падает ли мангал в положении с открытой крышкой. Если устойчивость низкая, то ножки можно дополнительно скрепить металлическим уголком.
15. По всей длине корпуса необходимо просверлить отверстия. В первую очередь они нужны для обеспечения тяги и сгорания топлива. Также через отверстия будет выливаться вода, высыпаться уголь. Если вы решили установить несъемную крышку, то стоит позаботиться об отверстиях в корпусе до установки крышки. По бокам корпуса делаем надрезы для держателей шампуров – справится с этим болгарка.

После сверления отверстий изготовление мангала может считаться законченным. Хорошенько почистите его и протопите несколько раз, чтобы запах газа полностью выветрился. Что касается краски, то это необязательный этап. Одни хозяева красят термостойким покрытием, другие пропускают этот шаг. Все равно через несколько обедов с хорошим шашлыком мангал закоптится и будет черным. Для повышения тяги рекомендуется установить дымоход: в торце конструкции мангала вырезается круглое отверстие, куда можно приварить обычную водосточную трубу подходящего диаметра.

На дно мангала можно поместить пару колосников из чугуна. Они используются в печках-буржуйках и различных котлах. Установив эти элементы, внутри мангала будет дополнительная вентиляция. Раскаленные колосники помогают экономить уголь, так как они тоже участвуют в процессе приготовления мяса. Размещать мангал можно в беседке из кирпича или на открытом месте.

Для удобства внутреннюю зону мангала делят на два сектора. В одном делают выступы для решеток, а во втором нарезают прорези для шампуров.

Как показывают испытания, толщины автомобильного баллона вполне хватает для нормального функционирования – форма мангала сохраняется под действием высоких температур.

Финальная обработка конструкции

Завершающей работой при изготовлении гриля будет покраска изделия. Это поможет уберечь его от ржавчины и придаст приятный внешний вид. Выбор термостойких красок, подходящих для окрашивания жаровни, достаточно широк.

Можно использовать краску, предназначенную для глушителей. Она очень хорошо держится на металле, и не теряет свои качества при сильном нагревании. Недостатком такого покрытия являются высокая стоимость и сложная технология использования.

Готовый гриль из газового баллона

Покрасить гриль можно специальной краской для печей и каминов. Минусы у нее такие же, как и предыдущей.

Самым дешевым вариантом будет покраска жаровни составами на основе битумных смол. Например, кузбасс-лаком.

Самым удобным вариантом будет использование жаропрочной краски в баллончиках, так как ложится она ровнее и не стекает.

Виды краски:

• Оксидированная. Защитит металл от ржавчины и коррозии.
• Порошковая. Рекомендуется использовать только в том случае, если есть возможность после покраски обработать поверхности при помощи обжига.
• Кремнийорганическая эмаль. Самый оптимальный вариант для покраски гриля, так как выдерживает нагревание до 600°C.

Технология покраски:

1. отшлифовать наружную поверхность жаровни при помощи крупнозернистой наждачной бумаги;
2. обезжирить металл уайт-спиритом или растворителем;
3. нанести первый слой краски;
4. дать ему высохнуть не менее 12 часов (10 минут для краски из баллончика);
5. таким же способом нанести еще 3-4 слоя.

Перед окрашиванием нужно принять меры предосторожности – надеть защитные очки, респиратор и резиновые перчатки. Для защиты мангала от появления ржавчины можно воспользоваться народным методом обработки

Для этого нужно сделать следующее:

Для защиты мангала от появления ржавчины можно воспользоваться народным методом обработки. Для этого нужно сделать следующее:

1. сделать 5% раствор серной кислоты;
2. обработать им все поверхности;
3. сделать крепкий мыльный раствор;
4. прокипятить в нем гриль;
5. завершающим этапом будет кипячение конструкции в растворе каустической соды.

Этот способ поможет защитить металл от коррозии и ржавчины на длительное время.

Монтаж дымоходной трубы для мангала

Дымоходная труба — это не обязательный элемент нашего самодельного мангала, но она придаёт более эстетичный вид и работает как регулятор степени копчёности приготовляемого продукта.

Для изготовления этого элемента вполне подходит труба с наружным диаметром 90м_. и длиной 70см. Так как заводские углы имеют очень плавный поворот, острый угол можно сварить самому, предварительно вырезав сегмент трубы, который от точки поворота размечается с помощью угольника в две стороны по 45 градусов по окружности трубы. Вырезав болгаркой сегмент, загибаем меньшую часть к большей, с помощью уголка проверяем угол 90 градусов и свариваем их в месте. После этого выставляем трубу к месту приварки, там, где мы установили заслонку, и хорошо свариваем по кругу трубу. Следует заметить что каждый шов нужно зачищать зачистным диском. Так он приобретает более эстетичный вид и хорошо просматривается качество сварного шва.

Когда труба приварена, устанавливаем защитный колпак. Он фиксируется зажимным болтом.

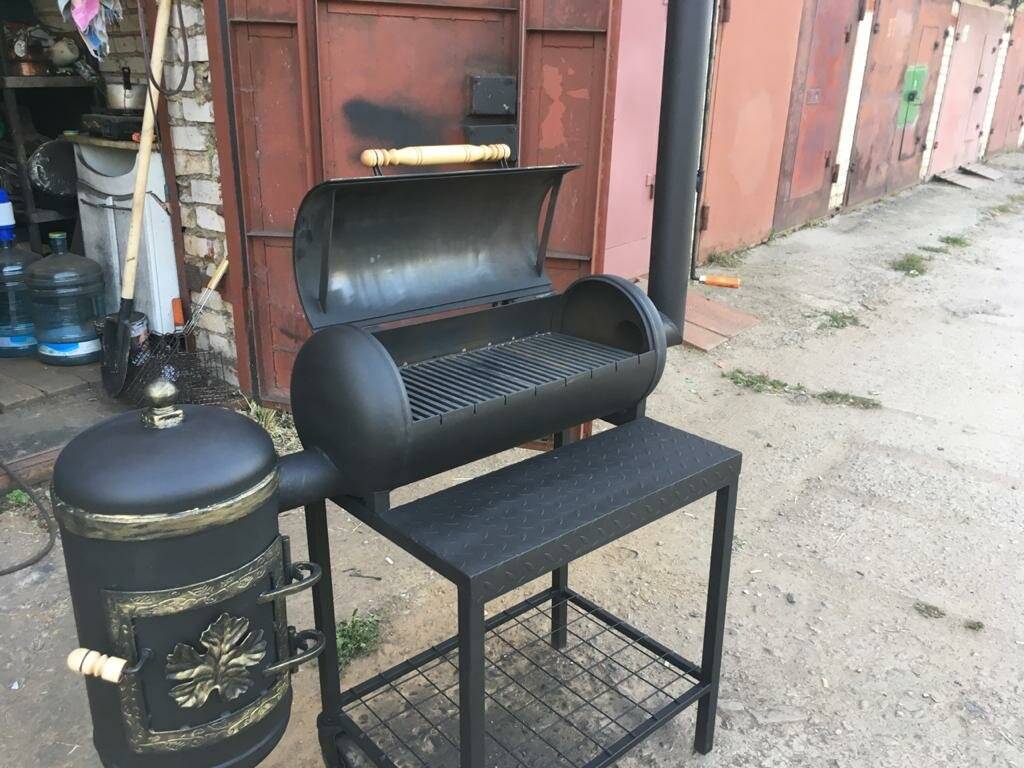

Мангал, барбекю, коптильня из газового балона своими руками

Барбекю с использованием кирпичной кладки и готового переносного прибора подходит для тех, кто не слишком стремится погружаться в дебри конструирования. Применение же таких заготовок, как использованная емкость для газа — стихия народных умельцев, увлеченных своим делом. Благодаря упорству и изобретательности им удается не просто создать печь с разными функциями — гриль, мангал, коптильня, но и красиво оформить ее, сделать удобной для применения в разных условиях.

Фото 1. Готовое барбекю из газового баллона с двумя отделениями: маленьким и большим. Рядом с устройством приделан деревянный столик.

В многочисленных записях на видеосервисах показано, какие газовые баллоны пригодны для использования, чем их обрабатывают и что из них получается. Рассказы мастеров сопровождаются демонстрацией чертежей, инструментов, материалов и приемов обработки печей для барбекю. Бывает, что умельцы используют даже не одну, а несколько камер для создания универсальных конструкций, что позволяет приготовить еще больше разных блюд.

Интерес к газовому баллону не случаен. Он продиктован возможностями конструкции заготовки, а также характеристиками материала, из которого она сделана. Это хороший вариант приспособить отслужившую емкость для других полезных целей. Создание печи барбекю своими руками из баллона позволяет учитывать собственные желания, например, возможность передвигать конструкцию с места на место или зафиксировать ее на специально выбранной территории.

Справка. Для изготовления печей-барбекю подходят газовые баллоны, которые использовались на даче. Многие сдают их на металлолом, не подозревая, что они могли бы еще пригодиться в хозяйстве. Толщина стен у таких емкостей составляет 3 мм. Металл, из которого они сделаны, способен выдерживать высокое давление.

Плюсы и минусы использования баллонов для барбекю

Конструкция из отслуживших газовых емкостей удобна и надежна. К ее достоинствам относятся:

• прочность;
• небольшие размеры;
• мобильность;
• универсальность;
• доступность для обработки.

Материал для сооружения достается практически даром. Остается лишь правильно его обработать. Для этого нужны инструменты, умение ими пользоваться и желание мастерить.

Изготовленный прибор способен продержаться более десяти лет, так как баллон сделан из стали марок 45, Д или 30 ХГСА устойчивых к коррозии, рассчитанных на высокое давление.

При создании надежной конструкции из такого металла необходима качественная сварка.

В роли сопутствующих аксессуаров — заслонки, решетки, ручек, элементов декора, лучше всего использовать устойчивые к горению и нагреванию материалы.

Сложности, которые возникают при обработке и эксплуатации баллона, преодолимы. Они вряд ли являются препятствиями к созданию собственной печи-барбекю, но учесть их стоит. К ним относятся:

• взрывоопасность в начале изготовления;
• внушительный вес баллона;
• необходимость сварочных работ;
• трудности в обработке из-за толстых стенок;
• дополнительные усилия для транспортировки.

Последнее можно решить за счет установки конструкции на платформу с колесами, так как другим способом пустой баллон весом 22,5 кг передвигать будет непросто. Колеса уместны при создании мобильной системы из двух или нескольких баллонов, что значительно увеличивает вес всей конструкции.

Как безопасно разобрать баллон

Подготовительным этапом создания самодельного мангала является разборка старого металлического баллона и приобретение всех необходимых инструментов. Прежде чем начать резку корпуса будущего мангала, необходимо проследить, чтобы внутри не осталось газа и газолина. Газолин – это особая смесь углеводородов в жидком виде, которая остается в емкости. Как провести эти работы безопасно:

Для начала необходимо с особой тщательностью осмотреть корпус баллона на присутствие коррозии, ржавчина и предмет пригодности к использованию в качестве мангала.

Помните о том, что остатки пропана внутри могут привести к неприятным последствиям. Поэтому при вскрытии баллоне нельзя использовать болгарку, нельзя допустить возникновение искры от инструмента. При малейших вспышках емкость может взорваться.

Сначала баллон следует промыть

Максимально осторожно при помощи гаечного рожкового ключа откручиваем вентиль, чтобы стравить газ.

Когда остатки пропана полностью испарятся и выветрятся, кладем баллон на бок, чтобы избавиться от конденсата.

Затем аккуратно отпиливаем вентиль, периодически поливая его холодным мыльным водным раствором.

К месту среза присоединяем шланг и наполняем полностью баллон водой. Емкость немного встряхиваем, чтобы обеспечить растворение жидких углеводородов на всей внутренней поверхности.

Оставляем баллон на сутки, затем сливаем всю воду вдали от дома и жилых объектов

Как сделать разборку емкости для мангала из газового баллона безопасно, показано на видео.

[youtubehttps://www.youtube.com/watch?v=XYhuPKl63Bc]

Какие инструменты и материалы нам нужны:

1. Дверные петли для крепления крышки.
2. Разводной рожковый ключ.
3. Труба из металла для дымоотвода.
4. Молоток с отверткой.
5. Струбцины.
6. Электрическая дрель.
7. Аппарат для проведения сварочных работ.
8. Болгарка.

Создание рамы

Рама, или подставка, должна иметь высоту, удобную для владельца. Оптимальным вариантом считается 0,9-1 м (считая вместе с мангалом), но для каждого человека существуют свои предпочтения. Вариантов конструкции рамы может быть много:

• Крестовина из двух прямоугольных рам, соединенных в средней части.
• Полукружья с ножками, в которые укладывается бочка.
• Обычные опоры, соединенные прямоугольной горизонтально расположенной рамой, внутрь которой устанавливается барбекю (мангал).

Возможны и другие варианты.

Существенных преимуществ одного способа перед другим нет, выбор определяется вкусом и личными предпочтениями владельца.

Разметка баллона

Чаще всего для жаровни берут пропановый баллон на 50 литров. Получается оптимальный размер для приготовления 6 порций шашлыка. Изделия эти стандартны, потому разметка будет общей для всех.

Наружный диаметр баллона — 96 см. Он отлично делится на 4: получается 24 см. Также есть метка, относительно которой удобно делать разметку: это продольный шов. Относительно него и стоит откладывать все расстояния: тогда все будет ровно, без перекосов.

Сначала от шва откладываем по 24 см в обе стороны, проводим линии. Положив баллон горизонтально, швом вниз, на одной из линий делаем разметку под шампуры. От круговых швов справа и слева отступаем  3 см, а далее ставим отметки через каждые 8 см. Получаем 6 отметок. В них нужно будет просверлить отверстия диаметром около 1 см.

От линии, на которой проводили разметку откладываем вверх 10 см (от шва-середины получится 34 см). Тут будет заканчиваться крышка нашего мангала.

Разметка газового баллона для мангала

Далее размечаем саму крышку. Это будет расстояние между первой отмеченной линией и только что нанесенной. Между ними, отступив от круговых сварных швов 3 см, прочерчиваем линии. Мы с вами на баллоне нарисовали крышку мангала. Она занимает меньше половины диаметра (на фото получилась она внизу).

Как сделать мангал из листового металла читайте тут.
