Из каких материалов производят люки для ревизии
Ревизионные устройства чаще всего производятся из таких материалов:

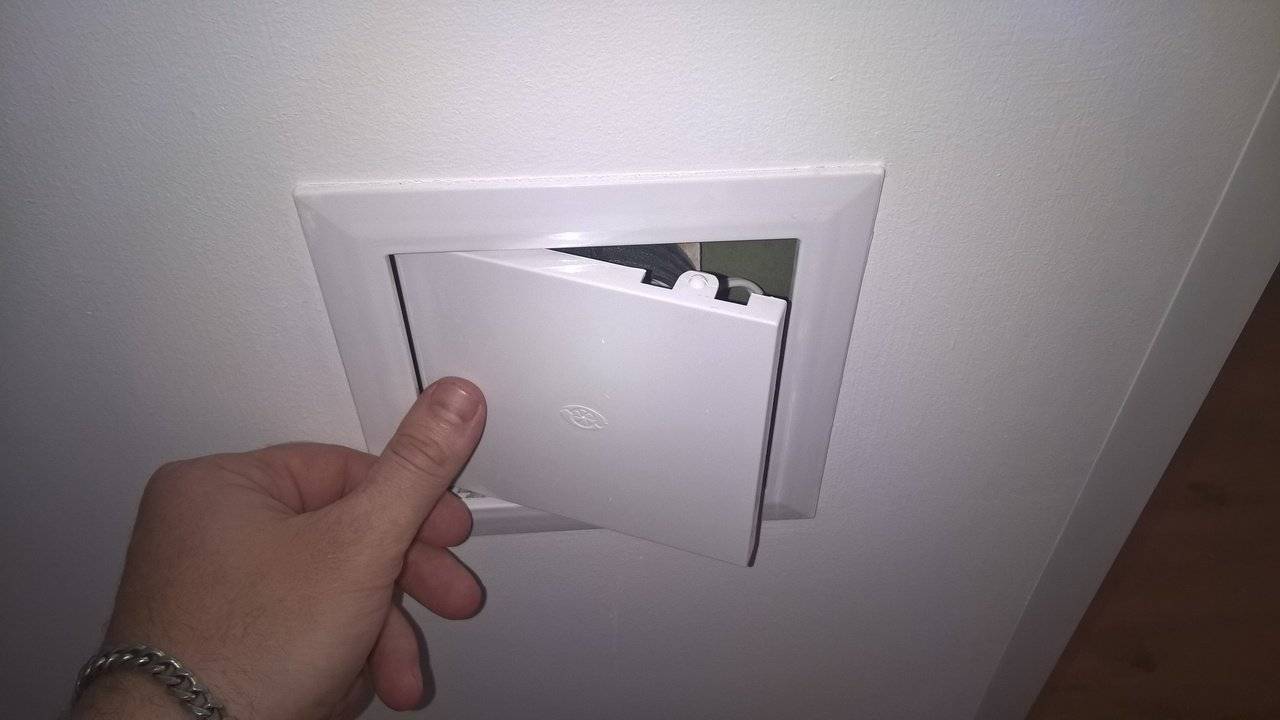

Пластик – является оптимальным для сооружений, имеющих повышенную влажность. Из него производят лючки, которые не будут испытывать завышенной нагрузки от личной массы и плитки, предназначенной для отделки. Главным плюсом является диэлектрические характеристики.
Недостаток прочности компенсируется компактными размерами.
Металл – из-за габаритности массы на параметры накладываются определенные лимиты. Также сталь может подвергаться ржавчине, поэтому там, где влажность повышена, устройство лучше не использовать. Алюминий станет отличной альтернативой. Он меньше весит и устойчив к воде. Правда, прочность ниже.
Детали соединяются при помощи специальной сварки.
Герметизация швов по периметру люка невидимки
После затирки швов плитки фугой необходимо сделать герметизацию швов люка, чтобы вся стена выглядела одним целым.
Для герметизации шва нам понадобится:
Рис. 9. Необходимые инструменты
- Силиконовый герметик белого цвета;
- Ножницы;
- Малярный скотч;
- Пульверизатор с мыльным раствором;
- Кисточка с деревянной ручкой;
- Обойный нож.
Первым делом необходимо, по периметру с обеих сторон люка, обклеить шов монтажным скотчем, как показано на рис. 10. Скотч необходимо приклеивать максимально близко к кромке плитки, чтобы в дальнейшем герметик не попал на лицевую часть плитки.
Рис. 10. Шов люка обклеенный монтажным скотчем
Следующим этапом заполняем шов силиконовым герметиком, таким образом чтобы силикон заполнял всю глубину шва, см. рис.11.
Рис. 11. Заполнение шва силиконовым герметиком
В результате получаем вот такую картинку
Рис. 12. Шов полностью заполнен герметиком
Чтобы силиконовый герметик не оставлял лишних следов на плитке обработаем всю поверхность мыльным раствором из пульверизатора
Рис. 13. Обработка швов мыльным раствором
Далее необходимо удалить лишний герметик со шва и придать ему округлую форму, как у остальных швов плитки на стене. Для этого я использовал кисточку с закругленной ручкой. Обмакиваем её в мыльный раствор, чтобы герметик не приклеивался к поверхности ручки и медленно проводим по всему периметру люка, см.рис. 14.
Рис. 14. Удаление излишков герметика
Далее, не дожидаясь пока высохнет герметик, необходимо удалить малярный скотч с поверхности плитки, см. рис.15.
Рис. 15. Удаление малярного скотча
В результате мы получаем красивый и незаметный шов по всему периметру нашего люка.
Рис. 16. Шов невидимка
Заключительным этапом, чтобы люк открывался, необходимо обойным ножом, под углом 45 ° прорезать герметик на всю глубину шва, как показано на рис. 17.
Рис. 17. Разрезание герметика
Регулируем дверцу
Нужно правильно установить ревизию и отрегулировать дверцу или дверцы. Петли для люков невидимок выполняют функцию регулировки, их можно подправить и поставить в нужное положение специальным шестигранным ключом.
- Кроме того нужно определиться в какую сторону будет открываться люк, и какой тип использовать.
- При открытии дверцы не должны закрывать плитку на соседней стене или касаться других предметов в ванной.
- Не стоит монтировать ревизию в углу.
- Чаще всего используют варианты с открытием вправо или влево, но иногда практикуют открытие вверх или вниз. Все зависит от размеров ванной комнаты и формата плитки.
- Еще перед началом монтажа ревизии сделайте приблизительную раскладку плитки. Нужно просчитать, чтобы в зоне дверцы люка были цельные плитки, без подрезки.
Крепим гипсокартон внахлест по отношению к раме, после чего крепим листы саморезами к ревизии.
Установка ревизионного люка
Установить люк-невидимку возможно собственными силами, для этого понадобиться точный размер рамы и правильно вырезанный проём. Преимущественно люки крепятся с помощью саморезов, которые уже идут в комплектации модели. Обычно раму люка-невидимки крепят к гипсокартону.
* Обмеряют раму ревизионного люка, добавляют несколько миллиметров и делают пометки в предполагаемом проёме. С помощью электрического лобзика вырезает нишу.
* Вставляют раму и закрепляют саморезами в отверстиях монтажа с помощью шуруповёрта. Если же отсутствуют механические крепежи, то люк крепится с помощью клея (строительного), в крайнем случае, с помощью монтажной пены.
* Основу из пластика ревизионного люка по периметру закрепляют с помощью жидких гвоздей или любого другого герметика, дают хорошо просохнуть.
* Спустя некоторое время, проверяют надёжность креплений и только потом приступают к отделочным работам. В кирпичных/бетонных стенах люк для коммуникаций монтируется в специальный короб.
Прежде чем устанавливать ревизионный люк, надо определиться, для чего он нужен и каких должен быть размеров. Например, для определения, в каком состоянии колено трубы под ванной, понадобится небольшой лючок. Для снятия показателей счётчика подойдёт дверца средних размеров, а для установки нагревательного бака – большая двухстворчатая дверь.
Под плитку несложно подобрать люк-невидимку. Надо всего лишь знать, в каком положении расположены ряды (вертикально или горизонтально). Обычно в технических характеристиках люка указывают ширину и высоту.
Практика показывает, что чаще всего выбирают распашной люк (приблизительно 95%). В остальных случаях выбор делают, исходя из особенностей расположения потайной дверцы.
Под плитку в горизонтальном положении подойдёт откидная модель, у которой дверца съёмная. Широкие и высокие модели делают только с двумя дверцами. Для конструкций с одной дверью лучше всего выбрать модели с усилением или с функцией «3 Д». Для миниатюрных жилиц лучше покупать ревизионные люки с дверцей, которая отодвигается.
Что касается поверхности кафеля, то для глянцевой выбирают модель на присосках. Для мозаичной или рельефной плитки используют люки-невидимки с нажимной функцией.
Отечественный производитель («Стил», «Слава», «Техно», «Гиппократ») может порадовать потребителя самыми разнообразными люками-невидимками. Цены на ревизионные люки будут следующими:
* Ревизионный люк, монтируемый под плитку, стоит от 1 до 2 тысяч рублей; * Ревизионный люк под покраску, монтируемый в потолке, стоит 1500 рублей и выше; * Ревизионный люк по покраску, монтируемый в стену, стоит от 1500 рублей и выше; * Ревизионный люк, монтируемый в пол, стоит от 1600 рублей и выше.
https://youtube.com/watch?v=wCcZuEV0plk
Источник статьи: http://zastpoyka.ru/revizionnyj-lyuk-opisanie-vidy-i-primenenie-revizionnogo-lyuka/
Устанавливаем ревизионный люк под плитку в сантехнический шкаф
Шаг № 1
Начинаем с сооружения каркаса сантехнического короба, который закроет сливные трубы канализации, счетчики воды, водонагреватель и прочие элементы системы водоснабжения.
Инструкций, как собрать сантехнический короб — множество, поэтому не будем описывать их заново
Основные правила указаны на сайте производителя строительных материалов «KnauF» Обращаем внимание на 4 важных рекомендации, которые имеют отношение к дальнейшей установке люков:
Шаг № 2
Определяем место, где будет установлен ревизионный люк. Необходимо обеспечить удобный доступ для обслуживания и замены счетчиков воды, кранов, фильтров и водонагревателя. Чтобы правильно разместить люк, предлагаем следующий алгоритм:
Частые ошибки
Шаг № 3
После того, как определили расположение люка, строим из алюминиевых профилей каркас, в который он будет установлен. Учитывайте, что его размеры должны быть на 2-5 мм по ширине и высоте больше размера люка, чтобы его легко было вставить.
Шаг № 4

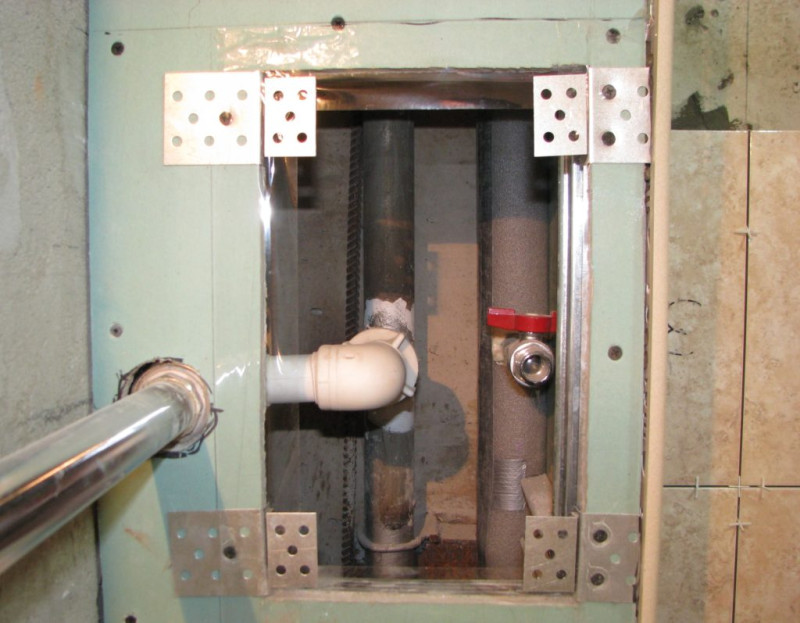

Устанавливаем люк в подготовленный проем и фиксируем с помощью саморезов и монтажной пены. Наружный край рамы устанавливаем в один уровень с профилем и после обшивки каркаса одним слоем гипсокартона, дверца и каркас будут в одной плоскости. Если каркас обшиваете в два слоя, край рамы люка выставляется по плоскости первого листа ГКЛа, после прикручивания второго листа, он будет в плоскости с дверцей люка. Петля люка всегда должна располагаться строго вертикально! Иначе дверца может самопроизвольно открыться, сломать петлю, повредить отделку вокруг люка, или сантехническое оборудование. При нарушении этого правила, люк лишается гарантии.
Шаг № 5
Теперь зашиваем пространство сантехнического шкафа, вокруг проема, листами ГКЛ, или ГВЛВ. Можно изготовить короб и зашить его листами ГКЛа, оставив свободным проем под люк, а уже затем вставить люк и зафиксировать его в проеме.
Шаг № 6
После обшивки гипсокартоном, приступаем к облицовке люка и сантехнического шкафа керамической плиткой. Для наклейки облицовочного материала, производители ГКЛВ и ГКЛ рекомендуют использовать эластичные клеи с высокой адгезией. Три условия, обязательных к исполнению:
Не забудьте, после открытия дверцы, снять груз со внутренней стороны, который повесили перед облицовкой. Лайфак от нашего эксперта:
После укладки плитки, получится вот такой результат. Как видно на фото, остается только затереть межплиточные швы.
Из-за того, что нажимной замок был заблокирован перед облицовкой, открыть люк нажатием не получится. Для первоначального открытия, воспользуйтесь присоской, которая поставляется в комплекте. В случае, если у вас фактурная плитка и вакуумная присоска не фиксируется, есть несколько способов открыть люк:

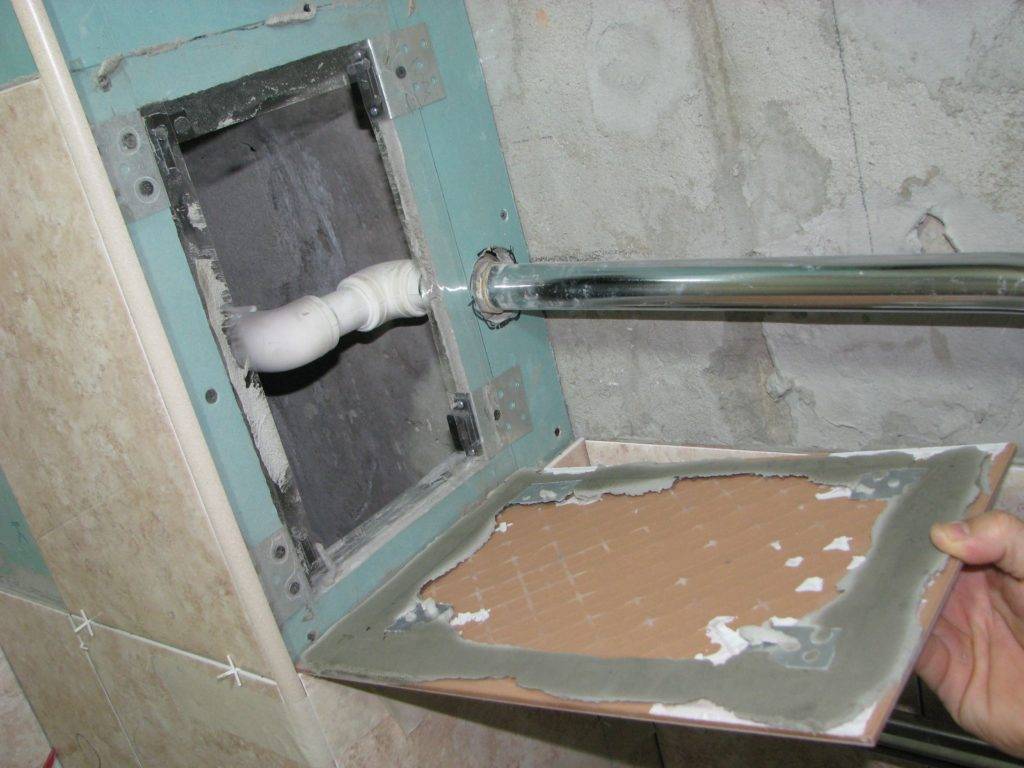

Открыв люк, необходимо очистить дверцу и раму от излишков высохшего клея, а также замок и петли от пыли. При необходимости, смазать силиконовой смазкой. В противном случае, дверца будет туго открываться, или не будет фиксироваться в закрытом состоянии замком.
Самодельные люки для ванной
Сделать люк можно своими руками с помощью магнитов и плиточного клея.
Люк на магнитах
Безрамная конструкция, дверку ревизионного изделия небольшого размера (величиной с плитку) устанавливают на магниты.
Специальные наборы продаются в строительных магазинах, а в случае отсутствия таковых можно использовать магниты для мебели и оцинкованный перфорированный лист толщиной до 1 миллиметра.
- примерьте плитку, которая будет служить дверцей, к проему и отметьте места, соответствующие углам ламели – тут будут располагаться магниты;
- закрепите магниты к рамке проема, заклейте их широким прозрачным скотчем, также проложите клейкую ленту по всему периметру окна;
- приложите металлические пластины к магнитам;
- нанесите клей на скотч по всем сторонам проема, включая поверхность пластинок;
- установите плитку в окно, вдавив ее, чтобы смесь хорошо к ней прилипла, сразу же ветошью или губкой удалите излишки состава;
- закрепите дверцу в таком положении на 6 часов, можно использовать для этих целей малярный скотч;
- после высыхания клея, снимите плитку: металлические пластины закрепятся на ней и примыкание к магнитам будет точным;
- оформите швы затиркой или силиконом.
При наличии доступа с обратной стороны во время монтажа люка:
- просто приклейте к дверце пластины, зафиксируйте на них магниты;
- установите плитку в проем, отметьте расположение и привинтите магниты к рамке.
Для открытия люка на магнитах нужно поддеть дверцу любым крючком или установить небольшую ручку.
ВНИМАНИЕ! При разведении сухой смеси для монтажа люка добавьте в нее клей ПВА (возьмите в том же количестве, что и воду)
Люк на клею
Крепление такого типа рекомендуется делать в тех местах, где не придется слишком часто открывать люк (например, для ревизии сифона, при условии его правильного монтажа):
- примерьте плитку к проему: отверстие должно быть на 10-15 миллиметров меньше размеров дверцы;
- обрежьте ламель при необходимости;
- нанесите точечно клей или силикон на дверцу (по 2 точки на каждую сторону);
- зафиксируйте плитку в проеме и закрепите ее до высыхания клеящего состава скотчем;
- произведите затирку швов.
При необходимости демонтажа дверцы, аккуратно удалите затирку и подденьте плитку ножом.
ВАЖНО! После окончания отделочных работ в ванной комнате всегда оставляйте несколько ламелей, если дверца люка треснет, ее можно будет с легкостью заменить
Как сделать технический люк под кафельную плитку собственными руками
Чтобы дверь приняла закрытое положение, применяют магниты или пружины. От их качества зависит надежность устройства. Открытие происходит при помощи нажатия на кнопку. Когда будет услышан характерный щелчок, ее можно отпустить. Угол открытия можно подвергнуть регулировке. Стоит помнить, что вначале следует выдвинуть на себя дверцу, а затем открывать под нужным углом. Присутствует возможность применения специальных присосок небольшого размера. Закрепление выполняется с лицевой стороны.
Купить люк скрытого монтажа под плитку стоит еще и потому, что эта эффективная система позволяет осуществлять открывание люка без риска повредить плитку.
Монтаж данной конструкции не требует специальных навыков. Для этого выполняются следующие шаги:
- Произвести установку каркаса. Но перед этим изделие надобно примерить, чтобы в дальнейшем избежать ошибок, связанных с габаритами.
- Рама фиксируется с помощью саморезов, предназначенных для металлоконструкций.
- Обшить гипсокартоном каркас. Для этого пригодятся саморезы.
- Выполнить грунтовку.
- Через сутки проверить работу люка и удалить остатки клея.
- Затереть швы. Через пару дней сделать прорези, чтобы изделия свободно открывалось.
Собственноручное производство люка под кафельную плитку не вызовет никаких сложней. Надобно просто следовать данной инструкции:
- В стене проделать пробоину под втулки.
- В фанере закрепить болты.
- Втулки зафиксировать, болты вместе с фанерой следует в них вставить.
- После монтажа люка начать укладку плитки. Швы полностью должны сойтись и стать незаметными.
- Для шпилек надобно просверлить пробоину в стене.
- Самостоятельно выпасть люк не сможет, так как его держат болты. Для открывания рекомендуют применять присоски или специальные крючки.
- Крепление изделия происходит с помощью специальных магнитов.
Один из аргументов в пользу совершения индивидуального заказа на изготовление нажимного люка – получение гарантии от производителя на 12 месяцев.
Не стоит забывать о затирке швов:
- Перед началом применения герметика поверхность чистится и сушится. Малярный скотч клеится со всех сторон шва.
- Пистолетом наносят герметичное средство на шов, распределяют с помощью пальца (перед этим надобно смочить в воде).
- Снять скотч, закрыть его на два, три дня.
- Тонким лезвием прорезается шов. Причем выполняется этого единым движением с каждой стороны.
- Открыть люк, плитку очистить от остатков силикона.
- Если с первого раза не вышло подрезать герметик аккуратно, то надобно открыть дверь и нанести его на плитку, находящуюся на стене. По истечению двух часов закрыть дверь. В местах, где много затирки, подшлифовать абразивной сеткой.
Люки под плитку способны прослужить довольно долго, если соблюдать некоторые рекомендации специалистов, касающиеся выбора и эксплуатации.
При знании требований, которые предъявляются ревизионным люкам, появляется шанс избежать ошибок при покупке. В противном случае возможны капитальные ремонтные работы, которые принесут лишние финансовые траты.
Виды ревизионных люков
Люк невидимка может быть распашным, сдвижным и нажимным. Эти модели делятся на несколько типов в зависимости от функциональных особенностей. Они отличаются друг от друга стоимостью, сложностью и функциональностью, грузоподъемностью и размерами.
Люк невидимка от фирмы Revizor — различные варианты исполнения

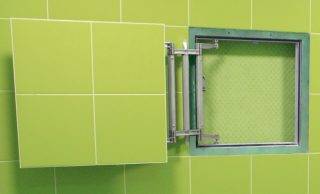

Распашные люки
Отличаются простой функциональностью: они выдвигаются немного вперед, а потом распахиваются с помощью петель. Работают на съемных присосках, но чаще на магнитно-нажимных замках.
Такие модели следует применять на свободных стенах, ведь дверцы должны свободно распахиваться. Ограниченное пространство и другие предметы на стенах, например, зеркало или умывальник, не позволит установить распашную ревизию.
Сдвижные ревизионные люки
Скрытый ревизионный люк такого типа функционирует по принципу шкафа-купе. Дверца отводится вперед, а потом в одну из сторон, в зависимости от выставленной конфигурации и купленной модели.
Подобные модели эффективно использовать в труднодоступных местах, где нет много свободного места. Сдвижные скрытые ревизии имеют компактные размеры, их устанавливают за стиральными машинами или тумбами.
Не стоит переживать о ручке, которая была бы лишней. Открывать ревизию можно с помощью прицепных присосок и фиксаторов магнитно-нажимного типа.
Нажимные варианты люков
Популярный вариант с простым функционалом. Достоинством является надежная фиксация люка. Открыть можно простым нажатием. Удобно использовать для того, чтобы оставить доступ к бойлерам и счетчикам, а также обеспечить экран к сифону.
Какие функции выполняют ревизионные люки?

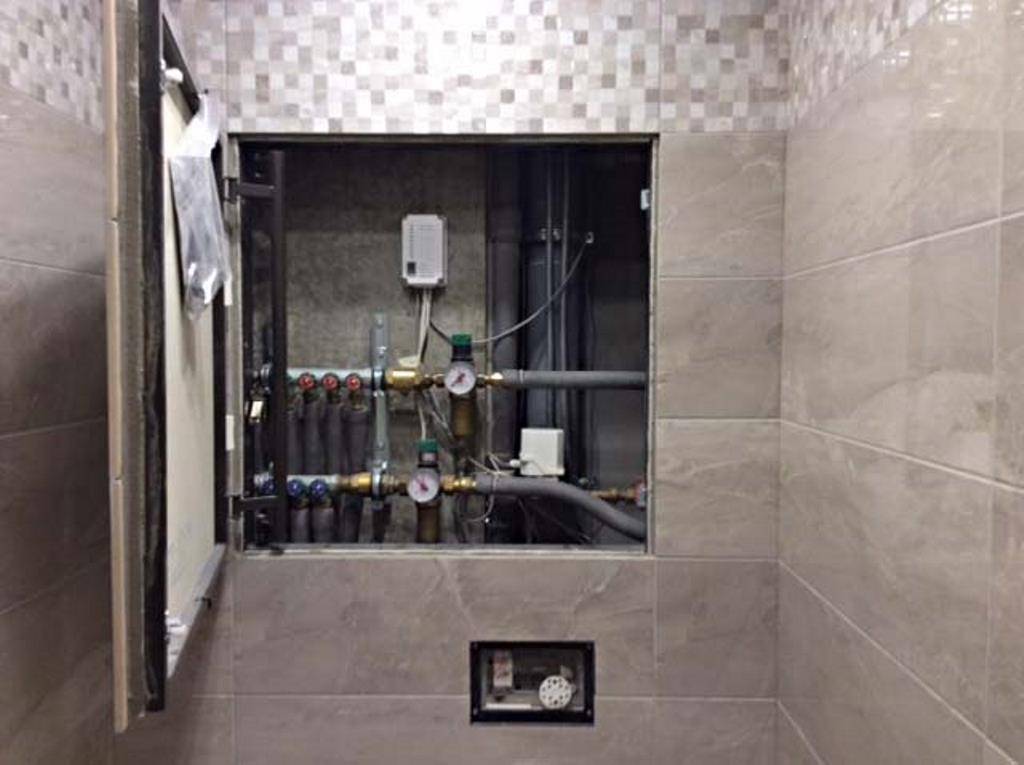

Для маскировки электро- и трубопроводов, а также пространства под ванной используют специальные короба, экраны и другие подобные конструкции.
Все они прекрасно закрывают неэстетичные узлы, однако потребность в доступе к коммуникациям остается. Для этого служат ревизионные ниши.
Чтобы без проблем осматривать и ремонтировать сантехнические приборы, трубопроводы, заменять счетчики, оставляют ревизионные ниши. Их закрывают специальными люками
Некоторые модели люков для ревизионных ниш изначально разработаны так, чтобы их можно было оклеивать теми же покрытиями, которыми отделаны стены: обоями, плиткой или панелями.
Подобные конструкции не выделяются на фоне стен, поэтому их называют невидимками.
Под ванной остается много места. Его обычно закрывают экраном, а техническую нишу – люком. Эти конструкции могут выполнять не только маскировочные функции. Если к экрану прикрепить полочки, а в ревизионную нишу поместить большие бутылки с чистящими и моющими средствами, можно освободить место в навесном шкафу и сэкономить полезную площадь
Иногда ниши в стенах служат для хранения запаса средств гигиены, мочалок, полотенец и других необходимых принадлежностей. Они выполняют функции шкафчиков, но при этом не занимают пространство в ванной.
Такие ниши-хранилища тоже закрывают ревизионными люками под плитку, и они не привлекают лишнего внимания.
Технические ниши, закрытые люками, не только маскируют оборудование, но и защищают от случайных механических повреждений, попадания влаги, резких перепадов температур
Благодаря люкам-невидимкам можно дать волю дизайнерской фантазии и не переживать, что трубы или провода безнадежно испортят интерьер. Их можно спрятать, а при необходимости легко получить доступ. Главное – периодически проводить технические осмотры, чтобы за красивым фасадом не появились протечки трубопроводов или поломки счетчиков.
Это интересно: Датчик протечки (утечки) воды — правила монтажа своими руками
Регулируем дверцу
Нужно правильно установить ревизию и отрегулировать дверцу или дверцы. Петли для люков невидимок выполняют функцию регулировки, их можно подправить и поставить в нужное положение специальным шестигранным ключом.
- Кроме того нужно определиться в какую сторону будет открываться люк, и какой тип использовать.
- При открытии дверцы не должны закрывать плитку на соседней стене или касаться других предметов в ванной.
- Не стоит монтировать ревизию в углу.
- Чаще всего используют варианты с открытием вправо или влево, но иногда практикуют открытие вверх или вниз. Все зависит от размеров ванной комнаты и формата плитки.
- Еще перед началом монтажа ревизии сделайте приблизительную раскладку плитки. Нужно просчитать, чтобы в зоне дверцы люка были цельные плитки, без подрезки.
Крепим гипсокартон внахлест по отношению к раме, после чего крепим листы саморезами к ревизии.
Как изготовить невидимый люк собственноручно
В самом начале стоит изготовить дверцу люка, и для этого нужно применять влагоустойчивые листы гипсокартона или фанеру. Стоит отдавать предпочтение плотным материалами, чья толщина не меньше 5 см. После под дверцу стоит выбрать размеры смотрового окна, которое делают из алюминиевого профиля и требуется дополнительное укрепление по общему периметру.
Стоит сразу же учесть, что между проемом и монтажным профилем должен остаться малый зазор, который после вы зальете монтажной пеной. Каркас закрепляют на дюбель в кирпичные/бетонные стены, что дает возможность сделать надежный и крепкий каркас, имеющий устойчивость к нагрузкам.
После этого вырежьте из гипсокартона будущую дверцу, размер которой должен в полной мере соответствовать каркасной основе и не углубляться в профиль. Если она будет меньше/больше по размеру, нежели каркас, то будет утрачен внешний вид люка ревизии.
Дверцу закрепляют к навесам, на которые закрепляют запорные механизмы. Финальным этапом является отделка наружной стороны дверцы кафелем, что и дает возможность скрывать люк. Стоит соблюсти затирку и создать идентичный рисунок, чтобы получилось целостное полотно. Невидимые люки можно сделать своими руками из готовых конструкций, которые продают в сантехнических магазинах или собрать собственноручно из металлического профиля.
Чем заделать после установки ванны
Если выбран вариант установки ванны после выполнения облицовки, образование щели неизбежно. Рассмотрим наиболее практичные и часто применяемые методы, чтобы заделать стык между ванной и стеной.
Герметик
Оптимальный материал для заделывания шва небольшой ширины – силиконовый или акриловый герметик. Для этих целей лучше приобрести санитарный материал, так как он дольше сопротивляется появлению на его поверхности грибковых спор.
Если стык глубиной 1–5 мм, то достаточно просто его засиликонить, а излишки материала удалить и загладить шпателем или пальцем, обернутым полиэтиленом.
Если шов глубокий и имеет ширину более 5 мм, то для его правильной герметизации сначала закладывают уплотнительный шнур подходящего диаметра из вспененного полиэтилена. Затем поверх шнура наносится тонкий слой силикона. Такая технология позволяет надежно заделать примыкание, при этом герметик не будет отслаиваться, как при нанесении толстого слоя.
Принцип работы
Существует несколько основных видов ревизий под плитку, которые могут быть использованы для установки с целью сокрытия любых инженерно-коммуникационных систем и обслуживающего оборудования:
- распашные модели представлены рамой, дверкой с шарнирными петлями на двух звеньях, парой присосок и клиново-роликовыми замками. Открывание и закрывание дверцы обеспечивается двумя входящими в комплект присосками;
- модели нажимного типа конструктивно достаточно просты, а открывание и закрывание дверцы осуществляется в процессе легкого нажатия на поверхность ревизии. Такой принцип работы объясняется наличием роликово-нажимной замковой системы;
- сдвижные модели отличаются присутствием рамы, дверки с плитой, клиново-роликовых и роликово-нажимных замков, пары присосок и шарнирными петлями из двух звеньев. Принцип работы зависит от модельных особенностей, представленных присосками или механизмом нажимного типа;
- откидные ревизии характеризуются конструкциями на основе профильной рамы, дверцы, направляющих рамочно-трубчатых зацепов, замковой системы и направляющих роликов с тремя подпружинными элементами.
При использовании дорогостоящей тяжелой облицовки, представленной гранитом, камнем или мрамором, устанавливаются специальные усиленные конструкции с достаточно высокими показателями грузоподъемности. Принцип работы прост, а конструкция устройства отличается тремя усиленными петлями и регулировочными узлами для створки.
В двухдверных моделях могут использоваться как распашные, так и нажимные механизмы открывания и закрывания, но такой вариант не слишком практичен в эксплуатации.
Затирка и герметизация швов
- Можно приступать к затирке швов, кроме тех, что будут идти по периметру люка. Их нужно заполнять силиконовой затиркой-герметиком. Если вы используете затирку от Ceresit, то можно использовать герметик Ceresit CS 25 — его можно подобрать в цвет, и шва будет незаметно.
- Перед использованием герметика нужно очистить и высушить поверхность плитки. Вдоль шва с двух сторон аккуратно приклеивается малярный скотч, чтобы не заляпать облицовку.
Приклеиваем малярную ленту вдоль шва
С помощью пистолета наносим герметик в шов и размазываем его пальцем, смоченным в мыльной воде (за 2—3 движения).
Сразу снимаем малярную ленту и не открываем люк несколько суток.
Потом нужно будет аккуратно прорезать шов тонким лезвием. Каждую сторону старайтесь прорезать одним движением, чтобы было минимум засечек. Нож нужно держать не прямо, а под углом 45 градусов, как показано на фото. Упирайте конец лезвия прямо до гипсокартона, чтобы прорезать шов на всю глубину.
Сделайте надрез силикона под углом
Открываем люк и очищаем остатки силикона на плитке, чтобы дверца не залипала.
Если с первого раза не получиться аккуратно подрезать герметик, можно открыть дверцу и нанести его на настенные плитки в небольшом количестве. Через пару часом можно попробовать аккуратно закрыть дверцу. Если в каких-то местах затирки будет много – подшлифуйте её абразивной сеткой.
Так можно добиться почти идеального эффекта. За счёт силиконовой затирки и уплотнителя по периметру скрытый люк под плитку будет полностью герметичным, его можно ставить даже рядом с ванной.
Люк невидимка: установка в металлический каркас
Предположим, вы определились с выбором люка. Монтировать его вы будете в каркас для гипсокартона, которым потом будут скрыты все трубы. Гипсокартон потом будет выступать основой для плитки.
Обратите внимание
Если же вы не делаете гипсокартонную перегородку, то скрытую ревизию можно монтировать в проем из кирпичей. Вам потребуются дюбеля, которыми вы будете крепить ревизию к кирпичу, а также монтажная пена, чтобы запенить все щели.. Каркас должен быть прочным и надежным, к нему должна надежно крепиться ревизия
Для этого обеспечьте жесткий каркас и два закладных стояков профиля по бокам ревизии, хотя лучше, чтобы они были со всех четырех сторон
Каркас должен быть прочным и надежным, к нему должна надежно крепиться ревизия. Для этого обеспечьте жесткий каркас и два закладных стояков профиля по бокам ревизии, хотя лучше, чтобы они были со всех четырех сторон.
Люки скрытые под плитку монтируются в несколько этапов — видео рекомендации
Фиксируется ревизия при помощи саморезов по металлу, а плоскость можно проверить с помощью уровня. Рама или ревизия должна по плоскости совпадать с каркасом, потому что гипсокартон будет монтироваться внахлест, о чем и пойдет речь дальше.
Скрытый ревизионный люк: самостоятельное изготовление и установка
Для начала разберемся с необходимыми материалами. Самое простое, что можно придумать для изготовления скрытого ревизионного люка своими руками – это мебельная конструкция, немного адаптированная под условия эксплуатации в суровых условиях помещения ванной комнаты. Из этой мебельной системы неизменным мы оставим только навесы и так называемую систему push, которая позволит нам свободно открывать люк, не прибегая к использованию всевозможных ручек.
Все остальное, в том числе и ламинированную ДСП, придется заменить более подходящим материалом – например ОСП и влагостойким гипсокартоном. Из них мы соберем не только раму лючка, но и саму дверь – ОСП послужит жестким основанием, а гипсокартон поможет без лишних проблем облицевать дверку кафелем. Как видите, все не так уж сложно, как может показаться на первый взгляд, к тому же материал какой-то особенный не понадобится.
Как сделать ревизионный люк своими руками
Хочу оговориться сразу – сначала собрать, а потом установить такой люк не получится. Процесс изготовления и установки придется совместить и собрать люк по месту. Для начала необходимо определить размеры, которыми будет обладать наш ревизионный люк – в принципе, ограничением здесь может послужить только здравый смысл, который подскажет, что необходимость в огромных размерах этой конструкции отсутствует.
Для чего нужен такой люк? Чтобы обеспечить удобную замену некоторых частей скрытых коммуникаций. Для этого достаточно, как говорится, прорубить небольшое окошко, в котором можно будет свободно работать ключами. Если речь идет о доступе к счетчику воды, то достаточно будет ревизии размером с одну кафельную плитку (если она, конечно, не 100х100мм). Если создается доступ к комплексу коммуникаций, то можно сделать лючок и большего размера. Главное понимать одну вещь, чтобы такой люк гармонично вписался в отделку ванной комнаты, на нем должно помещаться цельное количество плиток без всякой подрезки. Только в этом случае можно сделать поистине люк-невидимку.
Люк ревизионный под плитку: самостоятельный монтаж
Определившись с размерами, можно приступать к непосредственным работам. Начать нужно с рамы. Здесь все просто – эта часть ревизии будет спрятана за кафелем, поэтому никаких декоративных работ делать не понадобится. В месте установки лючка по периметру ниши с коммуникациями устанавливаем деревянные бруски. Если стена изготовлена из гипсокартона, то задача облегчается – внутренний периметр ниши в такой ситуации обшивается полосками ОСП.
С подробностями самостоятельной установки ревизионного люка вы можете ознакомиться, посмотрев видео.
Теперь скажу пару слов о дверце. Она вырезается из ОСП, к которой впоследствии прикручивается гипсокартон. Особых требований к размерам, кроме тех, что указаны выше, к дверке не выдвигается. От себя хочу добавить, что ОСП лучше использовать толстую – оптимальным вариантом будет 12мм. В полученную таким способом дверцу врезаются мебельные навесы, после чего она устанавливается на свое родное место. Следует отметить, что такой лючок должен быть установлен в одной плоскости с подготовленной к облицовке стеной. Кроме того, на этом этапе нужно позаботиться о жестком упоре дверки – этот шаг поможет избежать проблем при укладке кафеля. Push-систему установить можно и потом.
Ну и в заключение несколько советов по облицовке стен и ревизионного люка своими руками.
- Начать класть плитку нужно прямиком под дверкой. Ни о каком нижнем ряде непосредственно над полом не может быть и речи – их придется докладывать чуть позже.
- Необходимо тщательно рассчитать положение вертикальных и горизонтальных швов между плиткой. В этом отношении лучше воспользоваться точным лазерным уровнем.
- Швы между лючком и основной массой кафеля затирать не нужно – только этим он и будет выделяться из общей картины помещения.
Как видите, люк ревизионный под плитку отнюдь не является сложным изделием для самостоятельного изготовления. Но, несмотря на это, подходить к его устройству нужно со всей тщательностью – следует понимать, что неправильные действия могут испортить внешний вид всего помещения в целом.
Виды ревизионных люков под плитку
Люки могут разделяться на виды и типы. По типам они разделяются относительно дизайна, по видам за счёт оформления конструкции.
В данном случае можно выделить относительно:
- Замка
- Материала створок
- Габаритам
- Количеству
Стандартными вариациями замка считаются раздвижка и магнитный пассивный. Второй уникален тем, что процесс открывания-закрывания происходит без лишних усилий: достаточно немного нажать на дверцу.
От материала преимущественно зависит цена на ревизионные люки, в основном представляет собой пластик, изредка – дерево, но это дорогостоящий вариант. Металл не используют никогда, ибо в ванных повышенная влажность, что способствует скорому образованию ржавчины.
Минимальный размер составляет 200х200, но может быть увеличен по желанию заказчика, если размер плитки превышает, или требуется больше открытого пространства для доступа к сантехнике.
Одностворчатые – самый распространённый вариант за счёт своей дешевизны, могут быть и двухстворчатые дверцы, обладающие повышенным удобством и ценой соответственно.
Что собой представляет скрытый люк
Скрытый люк – дверца или ширма. Она перекрывает полость, в которой располагаются коммуникационные узлы, счетчики, сифоны. Поскольку главная задача конструкции – замаскировать трубы, ее внешний вид не должен отличаться от стены или пола. Поэтому дверцы изготавливают из достаточно прочного материала, который можно облицевать панелями, камнем или плиткой, которые использовали для отделки ванной или туалета.
Люк редко оборудуется ручкой. Открывается дверца или крышка при нажатии. Может откидываться, а не распахиваться, если так удобнее. Размеры люка должны быть достаточными, чтобы обеспечить доступ. Люк позволяет осмотреть канализацию или почистить, отремонтировать или заменить какие-то приборы контроля.
Подготовка места установки
Подготовка основания к установке скрытой технологической дверцы зависит от материала перегородки. Кроме того, размер люка должен быть привязан к его технологическому предназначению, габаритам основания и формату кафеля, которым в дальнейшем будет отделана стена. Поэтому сооружение перегородки начинают тогда, когда эти вопросы решены, и размеры люка известны, чтобы разметку расположения устройства выполнить правильно.
Сантехнический люк обеспечивает комфортный доступ к инженерному оборудованию
Если основание – кирпичная или каменная кладка, то в ней при сооружении необходимо устроить монтажный проём размерами на 2-3 сантиметра больше габаритов коробки, что позволит в дальнейшем при монтаже люка выставить его правильное положение с помощью регулировочных винтов. К монтажу устройства приступают не ранее, чем через неделю после окончания кладки.
Если перегородка будет выполнена из ГКЛ (гипсокартонный лист), то монтаж люка должен быть предусмотрен на стадии сооружения каркаса под гипсовое основание. В конструкции каркаса из того же несущего материала выполняют жёстко связанное с основным скелетом гнездо-обойму под установку потайного люка. Между обоймой и коробкой также предусматривают зазоры в 1-2 см для регулировки изделия при монтаже. После окончания монтажа каркаса выполняют обшивку перегородки гипсокартоном.
Выводы и полезное видео по теме
При покупке и установке ревизионного люка под плитку следует учесть множество факторов. Чтобы не запутаться и успешно справиться с задачей, ознакомьтесь с полезными видеоматериалами по теме.
Видео про разнообразие конструкций и механизмов открывания люков:
Потребность в ревизионных люках возникает нечасто: профилактические осмотры проводят раз в несколько месяцев. Зато именно эти незамысловатые конструкции выручают в сложных ситуациях, когда нужно срочно устранить протечку, почистить сифон или заменить счетчик.
Благодаря люкам-невидимкам можно красиво оформить интерьер, не акцентируя внимание на элементах, обеспечивающих его функциональность
