Люки для ванной комнаты под плитку – размеры, разновидности и применение

Как сделать ревизионный люк под плитку своими руками

Ревизионный люк под кафельную плитку в ванной комнате, необходим для визуального скрытия различных коммуникаций, и в то же время для получения оперативного доступа к системе коммуникаций.

Под крышкой ревизионного люка можно скрыть следующие коммуникации:

• Запорный водопроводный вентиль;
• Запорные краны подачи на разные участки – на раковину, на туалет, на кухню;
• Водомеры на горячую и холодную воду;
• Систему фильтрации воды;
• Канализационные стояки.

В продаже можно найти и купить готовые ревизионные люки из пластика, металла или частично готовые конструкции, которые состоят из рамы, дверцы, петель и системы замков. Установка готовых ревизионных люков под плитку, сводится к закреплению рамы в кирпичной нише или в каркасе из металлического профиля с помощью анкеров или саморезов, с последующим навесом дверцы и регулировкой замков. После этого поверхность дверцы облицовывается таким же по формату и цвету кафелем, который использовался для отделки стен в ванной комнате.

Если же это не было предусмотрено, например, ниша в кирпичной стене уже изготовлена, трубы спрятаны в штробах и стены уже заштукатурены, то может получиться так, что под изготовленную нишу в продаже не найдется готового люка.

Конструкция данного люка очень простая в монтаже из-за отсутствия петель и замкового механизма. При необходимости крышка люка под плитку просто снимается с помощью оконного домкрата – специальной присоски. В закрытом положении дверца ревизионного люка под плитку фиксируется на магнитах.

Под ванной, где расположены канализационные и водопроводные трубы, монтируется каркас из деревянного бруса сечением 50х50 или 40х40 мм. Предварительно деревянный брус обрабатывают пропиткой предотвращающей его преждевременной гниение. Самый нижний горизонтальный брус монтируется к поверхности облицованного плиткой пола анкерами. После этого аналогично анкерами монтируют два вертикальных бруса к стенам по краям чугунной ванны.

Между верхними концами пристенных вертикальных брусков под бортиком чугунной ванны монтируют верхний несущий горизонтальный брус. Оставшийся небольшой зазор между верхним брусом и поверхность чугунного бортика запенивают небольшим количеством монтажной пены или заполняют жидкими гвоздями. После этого под низом всей ванны, между верхним и нижним несущим брусом, монтируют вполдерева дополнительные стоечные бруски с шагом 40-50 см. То есть, в каркасе получаются ячейки под будущую обшивку влагостойким гипсокартоном.

В той прямоугольной ячейке, где будет располагаться съемная крышка, по внутреннему периметру бруса монтируется металлическая рама, изготовленная из полой профильной квадратной трубы 20х20 мм. Так же раму можно изготовить из направляющего потолочного профиля 28х27 мм. Для этого один профиль вставляют в другой профиль и производят их фиксацию саморезами по протяженности полок – получается профильный квадрат.

Сверху и снизу по периметру металлической рамы устанавливаются на саморезы мебельные магниты. После этого изготавливают прямоугольную металлическую раму для съемной дверцы. На раму дверцы саморезами монтируется лист ГКЛВ с таким расчетом, чтобы гипсокартон полностью закрывал ревизионный люк. После этого поместив люк на свое место, весь каркас обшивается гипсокартоном, поверх которого монтируется сетка из стекловолокна и наносится слой 2 мм влагостойкого клея. Далее всю конструкцию каркаса и ревизионный люк под плитку своими руками облицовывают одним и тем же кафелем.

31.12.2016

Способы открывания люка

Существует несколько вариантов открывания люков, первый носит название нажимного, второй, с наличием присоски. В первом случае используется негладкое сырье, на котором нет возможности зафиксировать присоску. Во втором случае возможно применение гладкого плиточного материала.

Перед осуществлением выбора необходимо произвести оценку удобства, стоимости, потому как второй способ существенно отличается по стоимости.

Чуть ниже будут описаны особенности разных конструкций:

1. Сдвижные. Установка должна иметь наличие препятствия.
2. Распашные. В ходе эксплуатации должны отсутствовать какие-либо ограничения относительно открывания изделия.
3. Откидные. Открываются на себя, потом крышка направляется вверх.
4. Двухдверные. Возможно применение лишь при крупногабаритном проеме, величина которого не менее 70 см.
5. Усиленные. Монтируются под тяжелые виды плиточного материала, отличаются высоким уровнем прочности, а также параметрами отверстия, 06.м до 1.2 м.

Назначение ревизионных люков в санузлах

Отличительная черта современных ванных комнат и туалетов – продуманный дизайн, в результате которого на первый план выступает эстетическая сторона отделки. Технические же устройства, обеспечивающие комфортное принятие водных процедур или удобства пользования туалетом, спрятаны тонкими конструкциями из пластика или гипсокартона.

Постоянное обслуживание труб не требуется, зато периодически возникает необходимость в использовании запорной арматуры. Например, чтобы отсечь подачу воды на кухню в связи с заменой смесителя, нужно перекрыть определенный кран.

Приспособления, напоминающие дверцы или люки, необходимы для обслуживания приборов учета, которые замаскированы за перегородками. Отодвинув заслонку или распахнув дверцу, можно быстро снять показания со счетчиков горячей и холодной воды

Если ванная комната полностью обшита пластиком или плиткой, люков потребуется больше. Предположим, один из узлов, к которому необходим постоянный доступ, — это место установки гидрозатвора для ванны. Если защитный экран сделать глухим, то его придется демонтировать каждый раз, когда случится засор в трубе или произойдет течь на стыке деталей сифона.

Можно сделать вывод, что любые узлы и приборы, требующие регулярной проверки, должны находиться в свободной доступности. А при полной облицовке помещений плиткой или пластиком это можно обеспечить только с помощью технических люков.

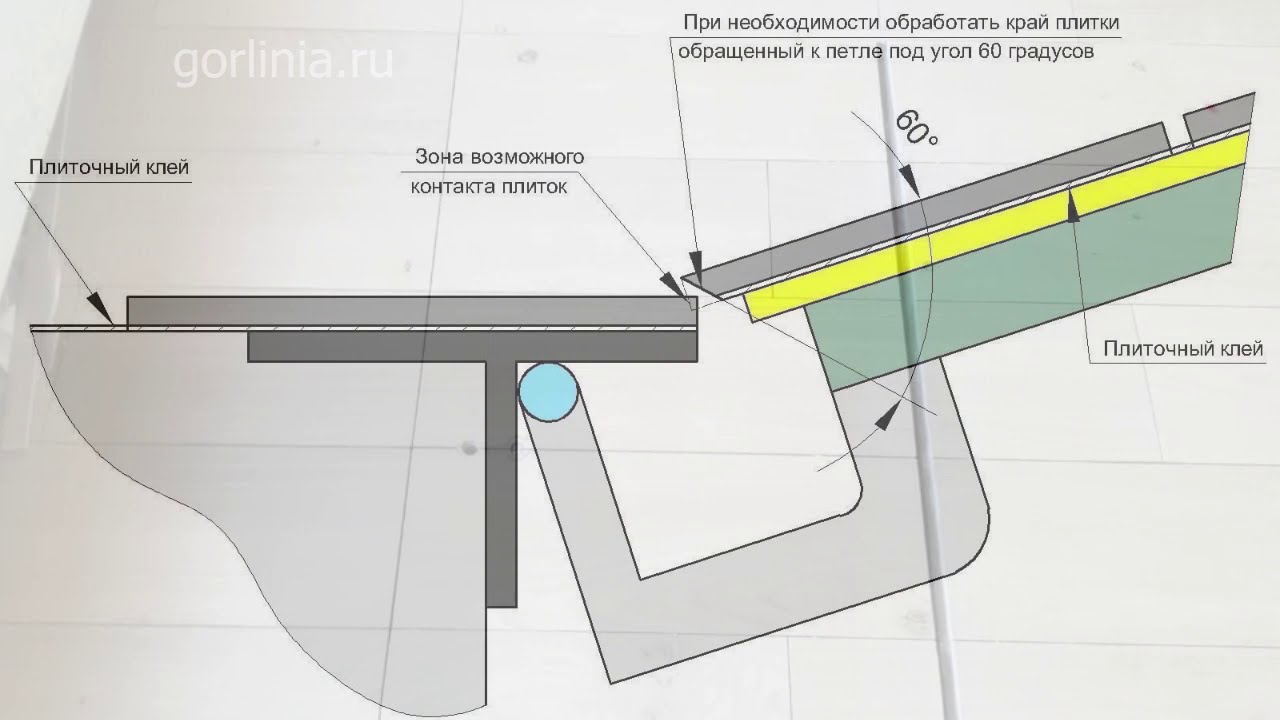

На сколько плитка может быть больше дверцы люка?

Правильный подбор размера обеспечивает долгую службу люка и плитка у вас не отвалится со временем. Неправильный выбор может привести к поломкам и чрезмерному провисанию дверцы лючка, а плитка может сломаться или отклеится.Это не гарантийный случай и претензия не будет обоснована.Вот фото для примера. Правильное соотношение. Допустимое нависание, большая часть плитки приклеена и все отлично работает. Люк-невидимка Евроформат, от компании ПРАКТИКАЕще пример. А это не правильное соотношение,  облицовка сделана неправильно, мастер не учел, что площадь контакта плитки с дверцей у крайних верхних плиток слишком мала. Пока это работает, а со временем плитка отламывается. Таких случаев очень много

Облицовщик должен придерживаться рекомендации производителей, площадь приклеивания должна быть не менее 50%, это ВАЖНО.А здесь нижний люк в пределах допуска(но люк со сдвижной дверцей был бы уместней), а верхний нет, слишком большое нависание плитки в районе петли. Если бы не наружный угол, люк бы вообще не открылся, даже на 90 градусов

Ошибка облицовщика, а проблемы будут у заказчика, в процессе эксплуатации.

Нажимной ревизионный люк под плитку: особенности изделия

Потайной люк под плитку с нажимной системой – это один из типов ревизионных окон, система открывания которых была усовершенствована. Это позволяет устанавливать их незаметно и не портить внешний вид помещения. Кроме того, это позволяет решить проблему установки люка в туалете под плитку, так как обычно места там очень мало, а доступ к коммуникациям необходим всегда.

Для того чтобы люк смогу выдержать нагрузку, которую постоянно будут оказывать на него отделочные материалы, например, керамическая плитка или мозаика, в системе предусмотрены надежные петли.

Установка скрытого люка под плитку имеет свои особенности и монтаж осуществляется не так, как если бы речь шла об обычном ревизионном окне. Все дело в том, что стремясь сделать крышку люка незаметной, её устанавливают несколько глубже настенного покрытия, чтобы затем поверх заклеить плиткой, достигнув эффекта полной незаметности.

Различные варианты открывания нажимных сантехнических люков

Стоит отметить, что обычный металлический или пластиковый люк под плитку не подойдет. Для надежной фиксации материала на поверхности ее покрывают специальной гипсокартонной пластиной. Она служит превосходной основой для крепления любого материала и при этом способна выдерживать существенные нагрузки.

Люки скрытого монтажа под плитку идеально подходят для помещений, в которых есть необходимость установки ревизионных окон, однако сделать это нужно на видном месте. Скрыв их за соответствующим финишным покрытием, их можно сделать совершенно незаметными, гармонично вписав и интерьер кухни, ванной, туалета и т.д.

Что же касается механизма открывания, то в данном случае это происходит следующим образом: легкое нажатие извне провоцирует срабатывание механических защелок, которые способствуют выдвижению люка во фронтальном направлении. После этого крышка отодвигается в сторону, предоставляя владельцам свободный доступ ко всем коммуникациям.

Петли и механизмы люка способны выдержать 6-23 кг веса дверцы с облицовочным материалом

Купить люк скрытого монтажа под плитку стоит еще и потому, что эта эффективная система позволяет осуществлять открывание люка без риска повредить плитку. При этом сохраняются эстетический и функциональный аспекты решения проблемы.

Затирка и герметизация швов

• Можно приступать к затирке швов, кроме тех, что будут идти по периметру люка. Их нужно заполнять силиконовой затиркой-герметиком. Если вы используете затирку от Ceresit, то можно использовать герметик Ceresit CS 25 — его можно подобрать в цвет, и шва будет незаметно.
• Перед использованием герметика нужно очистить и высушить поверхность плитки. Вдоль шва с двух сторон аккуратно приклеивается малярный скотч, чтобы не заляпать облицовку.

Приклеиваем малярную ленту вдоль шва

С помощью пистолета наносим герметик в шов и размазываем его пальцем, смоченным в мыльной воде (за 2—3 движения).

Наносим герметик

Формируем шов

Сразу снимаем малярную ленту и не открываем люк несколько суток. Потом нужно будет аккуратно прорезать шов тонким лезвием. Каждую сторону старайтесь прорезать одним движением, чтобы было минимум засечек. Нож нужно держать не прямо, а под углом 45 градусов, как показано на фото. Упирайте конец лезвия прямо до гипсокартона, чтобы прорезать шов на всю глубину.

Сделайте надрез силикона под углом

Открываем люк и очищаем остатки силикона на плитке, чтобы дверца не залипала. Если с первого раза не получиться аккуратно подрезать герметик, можно открыть дверцу и нанести его на настенные плитки в небольшом количестве. Через пару часом можно попробовать аккуратно закрыть дверцу. Если в каких-то местах затирки будет много – подшлифуйте её абразивной сеткой. Так можно добиться почти идеального эффекта. За счёт силиконовой затирки и уплотнителя по периметру скрытый люк под плитку будет полностью герметичным, его можно ставить даже рядом с ванной.

Установка люка на перегородки из пеноблоков

Снимите дверцу люка, положите раму на ровную поверхность и высверлите монтажные отверстия на расстоянии 10 сантиметров друг от друга (их количество зависит от величины изделия);

• проверьте размеры, ровность стен и углов проема, при необходимости устраните проблему;
• зафиксируйте люк в проеме и проверьте его положение уровнем. Большие расстояния между рамой изделия и стеной заделайте цементным раствором или устраните с помощью строительной пены. При монтаже люка с нажимным механизмом учитывайте, что дверца должна выступать на 2-3 миллиметра над плоскостью каркаса;
• отметьте места расположения креплений на пеноблоках через отверстия в рамке;
• выньте люк из проема, просверлите пеноблоки в намеченных местах и забейте дюбели;
• вновь вставьте изделие в окно и с помощью саморезов закрепите раму, затем дверку;
• произведите регулировку зазора между рамой и дверцей.

ВАЖНО! Регулируйте положение подвижного элемента конструкции под нагрузкой: прикрепите к нему вес, примерно равный весу материала для облицовки дверки

Существующие разновидности

Как уже было сказано выше, конструктивные особенности разных моделей во многом зависят от выбора механизма открывания. Поэтому по своим техническим характеристикам люк под плитку может быть выполнен в следующих вариантах исполнения.

1. Распашные люки под плитку (практика показывает, что подобная модель способна назваться самой популярной среди существующих разновидностей). Они позволяют открывать дверцу только вперед благодаря специальной конструкции распашных крепежных элементов. В закрытом положении дверца фиксируется при помощи магнитов. Данная модель идеально подходит для маскировки инженерных коммуникаций, расположенных у стен или на полу.
2. Сдвижные люки невидимки сделать своими руками намного труднее. Особенность подобной конструкции такова, что дверцы открываются так, как раздвижные дверцы шкафов-купе. Петли трехзвеневые, поэтому дверца, сначала, выдвигается вперед, а потом параллельно стене. Подобная конструкция не мешает плотно закрывать дверцу на магнитный замок. Люки под плитку евроформат лучше выбирать для малогабаритных помещений, там, где распашные конструкции использоваться не могут.
3. Нажимные люки оснащены пружинными механизмами открывания. В закрытом виде дверца надежно фиксирована, но она, в отличие от первых двух вариантов, не обеспечивает герметичность. Именно поэтому подобные элементы используются в ванных комнатах нечасто. Но они хороши для кухонь.

Самодельный ревизионный люк под плитку из подручных материалов

Обеспечить доступ к спрятанным под плиткой коммуникациям можно, сделав ревизионный люк своими руками и установив его на стену. Это позволит сократить расходы на монтаж и займёт не намного больше времени по сравнению с выбором уже готовой конструкции.

Установка специальных сантехнических люков требуется, в первую очередь, в санузлах и ванных комнатах. Они обеспечивают доступ к коммуникациям, приборам учёта, фильтрам, узлам управления и даже водонагревателям, скрытым за кафельной плиткой стен или, в редких случаях, пола. С помощью таких конструкций, отлично вписывающихся в интерьер, легко проверить состояние труб и водомеров, и провести их замену. Сделать ревизионный люк своими руками несложно, хотя для этого следует знать особенности изготовления и монтажа.

Требования к конструкции

Ревизионный люк под ванну – простое сантехнического оборудование, установку которого можно без труда выполнить своими руками. Чтобы он прослужил долго, необходимо выбрать качественную модель в соответствии с размером отверстия, габаритами приборов, вмонтированного внутри короба, а также частоты открывания дверок. В целях безопасности обслуживания к конструкции предъявляются следующие требования:

Ревизионный люк должен быть достаточно прочным и хорошо закрепленным. Он должен выдерживать вес дверцы, открываемой с усилием

Схема монтажа люка

Во время установки лючка важно строго выдерживать горизонтальные, вертикальные линии, не допускать перекосов. Для контроля за правильностью монтажа удобнее пользоваться лазерным строительным уровнем.
Дверки люка должны иметь плавный ход и достаточно места для полного открывания, иначе в экстренной ситуации устранить поломку оборудования быстро не получится.
К гипсокартона лючок прикрепляют дюбелями или саморезами, а на керамическую плитку можно своими руками приделать этот прибор только с помощью анкерных болтов.
На дверки лючка керамическую плитку приклеивают плиточным клеем или жидкими гвоздями.

Это интересно: Экран для ванны своими руками

Ревизионный сантехнический лючок – незаменимое приспособление, с помощью которого осуществляется постоянный доступ, контроль и обслуживания приборов, вмонтированных в стену ванной комнаты или в специальный короб.

Виды сантехнических люков

Название – «ревизионный люк» – говорит само за себя. Эта специальная дверца предназначена для обслуживание сантехнических коммуникаций: труб, счетчиков, запорных кранов. За дверцей легко спрятать приборы учета холодной и горячей воды, сделать их недоступными для взора посторонних.

В маленьких ванных комнатах ревизионные лючки обычно располагаются а видном месте. Поэтому многие жильцы стремятся спрятать их, например, за плиткой или кафелем. В связи с этим и выделяют различные виды люков:

• «под плитку»;
• «под покраску»;
• металлические;
• пластиковые.

Каждый из видов люков имеет свои достоинства и недостатки, которые необходимо учитывать при покупке. Пользуются популярностью «невидимки», совпадающие по форме с плиткой, подробнее прочитать о них можно в отдельной статье.

Лючки «под покраску» используются в помещениях с окрашенными стенами, либо при креплении на подвесных потолках. Они окрашиваются после установки в цвет настенного или потолочного покрытия, практически невидны, не имеют ручек. Чтобы открыть потайную дверцу, нужно всего лишь знать, где она находится, легкое нажатие – и доступ открыт.

Металлические люки, как и пластиковые, не прячутся, чаще всего окрашены в белый цвет. Металл сверху покрывается полимерной пленкой, чтобы продлить срок службы во влажных условиях. Иногда такие лючки имеют замки с ключами, которые предназначены для семей с детьми.

Ревизионный люк на мебельных петлях. Как сделать люк невидимку под плитку своими руками. Фото + видео

В данной статье мы разберем, как же правильно сделать (изготовить) люк невидимку под плитку своими руками . В данной работе помимо инструментов и самого люка невидимки, нам нужно терпение и усидчивость. А также если вы за такую работу не раз не брались, то не помешает помощь друга, брата или соседа. Перед тем как начать работу, я порекомендую почитать несколько раз эту статью, просмотреть фотографии и

Прежде всего, следует оценить свои возможности и соизмерить количество затрачиваемых усилий с важностью результата. Если у вас у вас есть доступ оборудованию для обработки металла, можно попытаться повторить заводскую конструкцию люка, исправив в ней те недостатки, которые вас не устраивали

Скажем, придать дверце нестандартную форму или изменить конструкцию петель для более удобного открывания. Можно, например, совместить ревизионный люк с осветительным прибором. Наличие многочисленных источников света, включая светодиодные, способствуют реализации этой идеи.

Если не хочется долго возиться с конструкцией петель, или отсутствует техническая возможность, можно изготовить простейший люк невидимку ревизионный, используя магнитное крепление. В качестве дверцы в таком случае может выступать даже отдельная плитка, на которую наклеены по краям магниты. Следует только смонтировать в ревизионном проеме металлическую рамку, к которой эти магниты смогут присоединяться. Открывать такой люк невидимку можно с помощью обычной присоски.

Если оба перечисленных варианта не подходят, можно выбрать компромиссный способ – создать конструкцию ревизионного люка невидимки из доступных материалов. Наиболее подходящими из них являются металлический профиль, плита ОСП и мебельная фурнитура – петли и пуш система. Проявив некоторое терпение можно сделать люк невидимку под плитку своими руками, работающий не хуже заводского.

Для начала нужно спланировать месторасположение будущего люка и определить его оптимальные размеры. Располагать будущий люк нужно таким образом, чтобы он не нарушал порядок расположения плитки на стене. Если у вас уже есть готовый проем, он и определит размер дверцы, избавив вас от творческих мук. Если стена, в которой вы создаете люк невидимку, выполнена из гипсокартона, проем следует укрепить с помощью металлического профиля. Если стена построена из кирпича или стеновых блоков, обрамление металлом не является обязательным.

Размер дверцы люка невидимки желательно выбирать так, чтобы он был кратен целому числу плиток, которые на него будут наклеены в дальнейшем. Эстетика – довольно важная составляющая процесса! Когда размер ясен, следует определить количество и местоположение мебельных петель. Тут уж следует положиться на здравый смысл и интуицию. Чем больше – тем крепче, но не переусердствуйте. Для крепления петель в проеме закрепим планку из ОСП. Прикручивать петли к ней следует таким образом, чтобы дверца люка была утоплена в проем на толщину плитки и предполагаемого слоя клея. Для лучшего сцепления клея с люком, на дверцу из ОСП следует наклеить монтажную сетку.

После установки дверцы на место можно приступать к наклейке плитки. Видимо, нет необходимости напоминать, что мы делаем люк невидимку под плитку, и ее расположение не должно быть заметным на фоне стены.

Что это такое — ревизионные люки

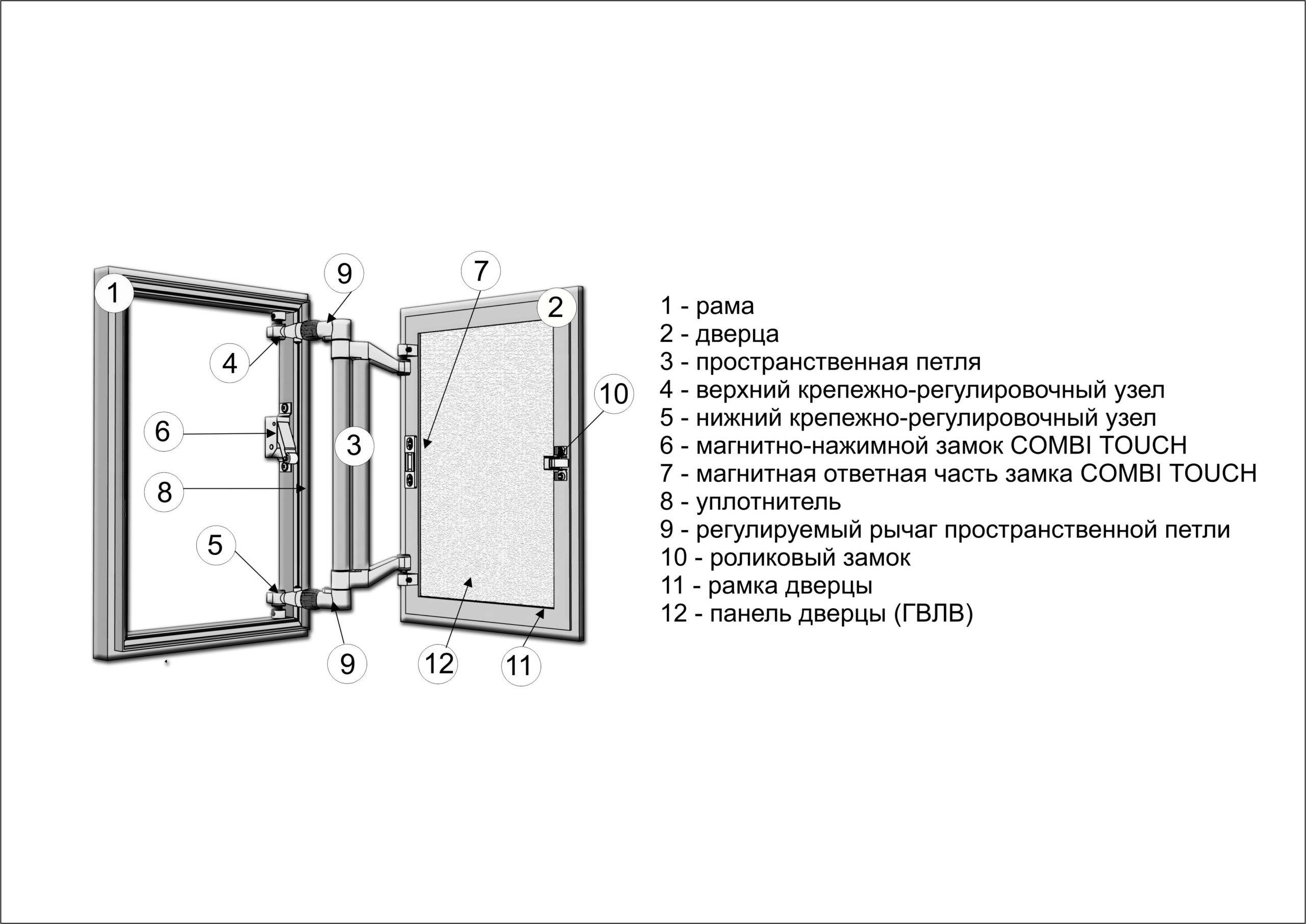

Ревизионный люк под плитку — простое устройство, состоящее из дверцы и каркаса, который устанавливают в предварительно сделанный проем. Есть разные виды этих конструкций, что позволяет выбрать наиболее удобную и гармонично вписывающуюся в интерьер ванной комнаты. Дверца ревизионная должна плотно закрываться и легко открываться

Поэтому при выборе люка в первую очередь обращают внимание на способы и качество крепления всех элементов этой конструкции

Назначение и область применения

Ревизионная форточка необходима для оформления отверстия, требуемого для доступа к коммуникациям. Оно может быть расположено на полу, на стене или потолке. Люки изготавливают из разных материалов. Какая нужна будет конструкция, решают перед тем, как приступить к отделочным работам.

• легки по весу;
• бывают разных размеров;

Возможны 2 варианта открывания дверцы: по вертикальной оси и с помощью петель.

Металлический люк надежнее, но тяжелее. Он, как и пластиковый, способен обеспечить невидимость проложенных за гипсокартонными коробами и перегородками коммуникаций. Скрытый ревизионный люк с внешней стороны оформляется так, чтобы дверца визуально смотрелась как неотъемлемая часть дизайна. Если в ванной укладывают кафельную плитку, отверстие для доступа к коммуникациям скрывают под этим отделочным материалом.

Разновидности

Есть множество видов ревизионных форточек, которые подразделяют по двум критериям:

1. месту расположения;
2. способу отделки.

Согласно первому параметру выделяют 3 вида изделий:

• напольные;
• настенные;
• потолочные.

По способу отделки люки бывают:

1. под кафельную плитку и мозаику;
2. под гипсокартон;
3. под покраску.

К изделиям для потолков предъявляют особое требование: такие люки должны быть легки по весу. Их устанавливают в подвесные конструкции, которые могут быть деформированы под тяжестью встроенного устройства. Торговая сеть предлагает потолочные ревизионные форточки разных форм и размеров. Дверца в этих конструкциях удерживается с помощью либо гидравлики, либо пружинного механизма. Оба способа фиксации способны надежно удерживать дверцу в нужном положении. По контуру проема устанавливаются шумопоглощающие прокладки.

К напольным ревизионным форточкам предъявляют другое требование, заключающееся в высокой прочности материалов, из которых они изготовлены. Сборка конструкции тоже должна быть надежной. По весу ограничений нет. Такие люки состоят из нескольких элементов:

• каркаса;
• амортизаторов;
• петель;
• крышки (дверцы);
• замка для крышки.

Ревизионный люк для пола может быть двух видов:

1. со съемной крышкой;
2. с заполняемой.

В первом случае конструкция для доступа к коммуникациям встраивается в пол и является его самостоятельным элементом. Изделия с заполняемыми крышками маскируют тем же отделочным материалом, которым облицован пол.

В квартирах и частных домах чаще всего устанавливают конструкции настенного типа. Самые простые, недорогие и популярные — пластиковые с распашной дверцей на петлях. Такие изделия имеют правильные геометрические формы и хорошо подходят под плитку, контур которой всегда четкий и ровный. Размеры пластиковых изделий могут быть разными. Если проем для доступа к инженерным сетям широкий, конструкция может иметь две распашные дверцы. Есть изделия, имеющие нажимной механизм открывания. В этом случае дверца вращается вокруг своей вертикальной оси.

Не менее популярны люки на магнитах. Они необходимы при оформлении потайного доступа к коммуникациям. Внешняя сторона таких конструкций оформляется в соответствии с отделкой ванной комнаты: тем же облицовочным материалом. Открывают такие изделия с помощью специальных присосок. Под тяжелую плитку необходимы конструкции с усиленным каркасом.

Реже устанавливают угловой люк. Он необходим в помещениях, в которых инженерные сети проложены в колоннах или в непосредственной близости от внешних или внутренних углов.

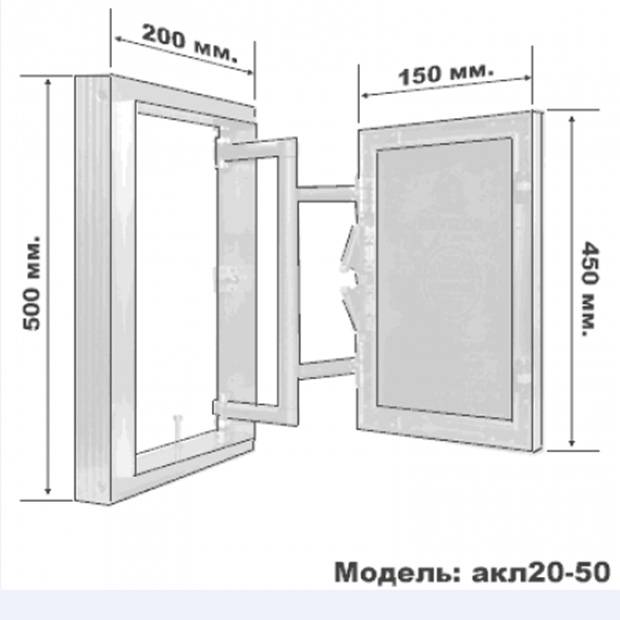

Как правильно подобрать размеры

Сложнее всего исправить ошибки, связанные с неправильным выбором габаритов сантехнического люка. При установке конструкций, обслуживающих несколько приборов, следует помнить, что кроме ежемесячного снятия показаний с приборов учета изредка придется производить замену или ремонт «на месте», для которого маленького окошка будет недостаточно.

Чем больше ревизионный люк, тем шире зона охвата и возможность ремонтных работ. Хорошо, если в открытую техническую область попадут все значимые соединения труб, запорные краны и приборы, требующие регулярного обслуживания.

Если в скрытой нише или за фальш-стеной установлен газовый нагреватель, то доступ к регулирующим частям агрегата и обвязке следует сделать максимально большим

Фабричные модели имеют типовые размеры, например, 55х45 см или 70х50 см. При выпуске люков «под плитку» производители ориентируются на популярные стандарты облицовочных элементов. Для самостоятельно изготовленных конструкций определенных норм нет, отталкиваться нужно от размеров технического отверстия и возможностей создания функционального люка из подручных материалов.

Инструменты и материалы

Такие люки можно купить в магазине. Все что вам нужно будет сделать: собрать конструкцию, установить ее в нужное место и выполнить облицовку. Но для умельцев, которые не хотят переплачивать, есть хорошая новость: такой люк можно сделать самостоятельно. Чтобы воплотить эту идею в жизнь, вам понадобятся такие инструменты:

• мебельные навесы;
• брус из дерева 50×50 мм;
• влагостойкий гипсокартон или влагостойкая фанера;
• пуш-механизм для дверей;
• клей ПВА строительный;
• армированная сетка из капрона;
• облицовочный материал (плитка или кафель);
• клей на плитку;
• дрель и шуруповерт;
• карандаш и рулетка;
• саморезы;
• электролобзик или пила;
• отвертка.

К чему необходимо обеспечить доступ

Для более легкого проведения ремонтных работ трубопровод, обеспечивающий подачу воды в квартиру или дом, делят на удобные для обслуживания участки. Каждый отдельный участок при необходимости отсекается вентилем или шаровым краном, установленным на трубе. Если существует такая возможность, большую часть запорной арматуры монтируют в одном месте.

Коллекторная разводка является удобным способом разделения системы на отдельные контуры. Преимущество – автономное использование отдельных линий при выходе из строя соседних, недостаток – более дорогостоящий монтаж

Когда все значимые запорные, регулирующие и водоразборные устройства замаскированы за фальш-стеной, но сосредоточены в одном месте, соорудить люк для доступа к ним намного легче. Дверца будет отличаться большими размерами, однако это не повредит ни внешнему виду перегородки, ни функциональности люка.

Современные квартиры оборудуют так называемыми блоками или узлами ввода. Стандартный узел в своем составе кроме шаровых кранов имеет фильтр очистки воды, пару приборов учета, редуктор давления. Фильтр нередко устанавливают на байпас, чтобы иметь возможность промывки обратным потоком воды. Все приборы оснащены шаровыми кранами для быстрого снятия по причине ремонта или замены.

Входной узел с фильтрами и другим приборами прячут за перегородкой, которая защищает оборудование и помогает выдержать интерьер санузла в едином стиле

В совмещенном санузле или туалете проходит канализационный стояк. Параллельно ему расположены трубы централизованных систем ХВС и ГВС. Если угол с размещенными вертикально магистралями закрывают коробом, то на нем также устанавливают люк – напротив запорных кранов. Как видите, вариантов размещения ревизионного люка в ванной комнате, как и в туалете, несколько.

Сантехнические рольставни

Широкое применение в качестве жалюзи для скрытия коммуникаций получили рольставни. Их устанавливают в санузел, потому что они занимают совсем немного места.

По материалу можно приобрести такие ролеты:

• пластиковые;
• алюминиевые;
• перфорированные;
• деревянные.

Наиболее доступными являются рольставни из пластика. Они недорого стоят, хорошо выдерживают повышенную влажность и красиво выглядят.

Преимущества рольставен:

• огромный выбор с разными оттенками и рисунками;
• свободный доступ к коммуникациям;
• прочный механизм;
• длительный срок службы;
• высокая стойкость к влаге;
• возможность расположить в любой санузел, туалет;
• просто поддаются раскрашиванию, декорированию.

Недостатки:

• пластиковые конструкции быстро собирают пыль;
• попадаются при покупке конструкции плохого качества.

Сантехнические рольставни в основном располагают над унитазом, некоторые из них даже способны скрыть инсталляцию. Они спрячут все неэстетические коммуникации, оставив свободный доступ для замены и ремонта.

От правильного выбора сантехнического накладного люка и его размера зависит удобное проживание в доме. Установив подходящее устройство, его по необходимости можно легко осмотреть или отремонтировать. Коммуникации должны являться досягаемыми, однако не портить внешнюю картину помещения.

Этапы выполнения работ

Для достижения наиболее качественного результата работ действия следует разделить на несколько отдельных этапов и выполнять их последовательно.

Подготовка

На этапе подготовки необходимо произвести первоначальные замеры, а также подготовить необходимые инструменты. В этом случае потребуются измерительно-контрольные приспособления, такие как рулетка, строительный уровень и карандаш

При проведении замеров важно следить за точным ориентированием линий в пространстве, для чего и потребуется уровень. Точность здесь важна еще и потому, что для наиболее презентабельного вида люка зазоры между составными частями должны быть минимальными. Стоит добавить, что если в помещении планируется изготовление такого ревизионного люка, то это стоит учесть еще на этапе монтажа обрешетки перед отделкой стен

В месте предполагаемого проведения работ следует дополнительно укрепить конструкцию дополнительными рейками

Стоит добавить, что если в помещении планируется изготовление такого ревизионного люка, то это стоит учесть еще на этапе монтажа обрешетки перед отделкой стен. В месте предполагаемого проведения работ следует дополнительно укрепить конструкцию дополнительными рейками.

Выпиливание

После того, как разметка будет нанесена, можно приступать к выпиливанию пространства для установки люка. Для этих целей можно воспользоваться как простым ручным инструментом, вроде канцелярского ножа или полотна от ножовки по металлу, так и электролобзиком. В случае второго варианта сначала необходимо просверлить отверстие, диаметр которого будет соответствовать ширине полотна инструмента. После чего гипсокартон просто выпиливается по размеченному периметру.

Монтаж каркаса

В случае если применяется готовый каркас, то работы максимально упрощаются. Элемент в соответствии с прилагаемой инструкцией монтируется внутрь полученного ранее отверстия и закрепляется к предварительно смонтированным элементам обрешетки стен. Однако если особенной декоративности не требуется или же уровень навыков позволяет свободно обращаться с инструментом, то каркас люка можно изготовить самостоятельно.

С монтажом гипсокартонового люка справится любой неопытный человек, а в случае покупки готового люка с использованием инструкции можно установить его еще быстрее.

В качестве простейшего варианта можно рассмотреть монтаж откидного люка на магнитах.

• Для этого сначала изготавливается каркас самого люка. Использовать можно простые металлопрофильные рейки, скрепленные саморезами. Так как интенсивные механические нагрузки на элемент не предполагаются, будет достаточно нескольких точек крепежа.
• В нескольких местах несущего каркаса устанавливаются магнитные держатели. В качестве оных можно использовать, например, те, что устанавливаются в кухонной мебели. На рамке люка закрепляются дополнительные металлические элементы от тех же держателей, что обеспечит дополнительную надежность фиксации. Для крепежа магнитов подойдут небольшие саморезы, а вот пластинки можно приклеить и термоклеем.
• Далее осуществляется закрепление выпиленной части гипсокартона к каркасу. Здесь также используются саморезы. Стоит помнить, что, для того чтобы откидная часть могла двигаться внутри рамы, между элементами должен оставаться небольшой зазор в 1 – 2 мм.

После этого готовый люк отделывается в соответствии с общим направлением дизайна. Как видно из изложенного, вариантов того, как установить ревизионный люк в гипсокартоне, существует достаточно много, и выбрать подходящий для конкретного случая способ решения задачи может каждый. В любом случае главное – чтить правила техники безопасности и выполнять работы с аккуратностью.

Достоинства и недостатки

Пластиковые ревизионные люки имеют множество достоинств:

• демократичная цена;
• долгий срок эксплуатации без потери качества и внешнего вида;
• эстетичный вид;
• широкий ассортимент;
• можно окрашивать в домашних условиях;
• устойчивость к неблагоприятным факторам (повышенной влажности, перепадам температур);
• негорючесть, устойчивость к воздействию химических веществ;
• относительно низкая стоимость установки;
• возможность установки своими руками, без привлечения специалистов.

Минус тут один — внешний вид. такие люки не скрыты от глаз и заметны на любой стене.

Размеры и цены на люки из пластика

Приятные моменты для покупателей пластиковых лючков – вариантность размеров. Минимальный размер лючка – 100 х 100 мм, далее предлагаются на выбор большие размеры, вплоть до 400 х 500 мм. При необходимости можно найти и самые большие лючки, со сторонами от 600 мм.

Кроме того, люки для ревизии сантехнического оборудования могут быть разной геометрической формы:

Этот момент важно учитывать при планировании ремонта. Безусловно, цена тут играет одну из главный ролей

Средняя стоимость пластикового люка – 150-300 руб

Безусловно, цена тут играет одну из главный ролей. Средняя стоимость пластикового люка – 150-300 руб.
