Лючок сантехнический под плитку - нажимной. Размеры, монтаж

Критерии выбора

Конструкция под плитку

Если приобретается лючок под плитку, нужно рассчитать его размеры так, чтобы отделку крышки можно было выполнить целыми элементами плитки. Именно такой вариант выглядит наиболее эстетично. Кроме того, это позволит существенно сэкономить время, избежать подрезки и подгонки материалов облицовки.

Важный критерий выбора – цена. Она может быть решающим, потому что варьируется в широких пределах в зависимости от материала изготовления, размера и сложности устройства. Стоимость конструкции – от нескольких сотен до нескольких тысяч рублей. Например, люк, сделанный на заказ, может обойтись в 15000 рублей.

По размерам нажимной сантехнический лючок под плитку выбирают так:

Определяют место, где он будет расположен.
Измеряют высоту и ширину кафельной плитки.
Выбирают размер ревизионного люка под плитку.

Он должен быть таким, чтобы на поверхности дверцы укладывались только целые плитки. Со стороны петель допустим выступ не более 4-5 мм, со стороны открывания он может быть больше, но не менее 60% площади плитки должно быть приклеено. Причем кафель обязательно должен выступать за пределы дверцы, иначе люк будет заметным.

Правила и особенности монтажа

Осуществив все приготовления, можно непосредственно приступать к основному процессу, направленному на то, чтобы установить люк под плитку. Для этого следует придерживаться таких последовательных пунктов выполнения работ, в случае если монтаж осуществляется в стенах, изготовленных из таких строительных материалов, как бетон, кирпич:

•	сначала устанавливается жесткий каркас. При этом плоскость дверцы должна совпадать с плоскостью подготовленной стены;

•	люк закрепляется с помощью саморезов и дюбелей;

•	образовавшуюся щель между люком и перегородкой обрабатывают, используя монтажную ленту.

Если же вы имеете дело с листовыми материалами (гипсокартон, гипсоволокно, асбоцемент), то процесс установки будет иметь несколько более сложный и длительный формат и состоять из таких этапов:

• в первую очередь необходимо смонтировать специальный каркас и обшить его листовым материалом. В готовую основу прикрепляется люк с помощью саморезов;

• следующий этап крайне важен и заключается в регулировании плоскости дверцы с помощью замков;

• далее на боковой поверхности рамы устанавливаются заглушки от самовольного открывания;

• этап внешней облицовки люка необходимыми материалами;

• затирка швов

Данное действие, несмотря на всю свою простоту, также не менее важно. Ведь от качества его выполнения будет зависеть вид композиции в целом и сантехнического люка в частности, а также его звуко- и влагоизоляция

Владея основной теоретической информацией, вы без особо ощутимых проблем сможете справиться самостоятельно с монтажом сантехнического люка, приобретенного на нашем сайте «ЛЮКИ.МОСКВА». Ведь мы не только поможем вам разобраться во всех неясных вопросах, но и сэкономим значительную часть, как личного времени, так и денежных средств.

Как устанавливается потайной люк

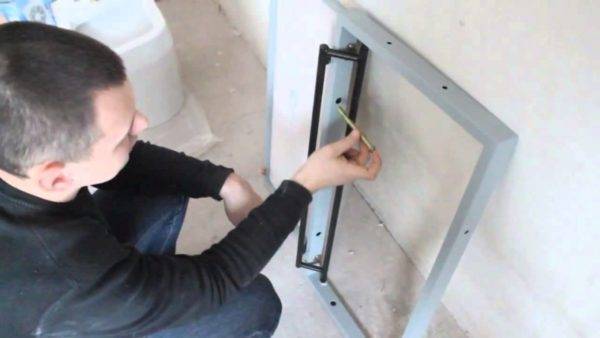

Чаще всего все сантехнические люки устанавливаются на металлический каркас, являющийся частью короба, собранного из гипсокартона. Подобную конструкцию нередко используют и в ванной комнате, и в туалете для скрытия коммуникативных разводок. Главное правило установки – усилить конструкцию металлического короба и обеспечить тем самым надежное крепление

Важно добиться того чтобы во время эксплуатации ревизионный люк не шатался. Для этого с четырех сторон при помощи металлических профилей и саморезов формируется жесткая рамка, она и становится точкой опоры для описываемого изделия

В алюминиевой раме люка уже присутствуют отверстия под длинные саморезы. Люк устанавливается таким образом, чтобы плоскость металлического каркаса совпадала с плоскостями корпуса рамы. После того, как корпус изделия будет прикреплен, производится регулировка узлов крепления дверцы люка. Для выполнения данной операции необходимо взять в руки шестигранный ключ.

Иногда, когда позволяют конструктивные особенности описываемых комнат, ревизионный люк устанавливается в кирпичный прием. В данном случае крепление рамы осуществляется при помощи дюбелей, а щели между стенами и корпусом лючка заполняются монтажной пеной.

При монтаже описываемого изделия опытный сантехник обязательно, еще перед «примеркой», проверит, куда будет открываться дверца нажимного люка. Существуют определенные правила, которые необходимо учитывать всем новичкам:

Нельзя устанавливать нажимной люк, или любой другой ревизионный короб около углов стен.
Во время открывания дверца описываемой конструкции не должна задевать соседнюю плитку, уложенную на стене или на любой другой поверхности. В противном случае будет присутствовать риск появление трещин и сколов на новой облицовке.
Целесообразно устанавливать скрытый люк там, где их продолжение позволит добраться до основных узлов коммуникаций (кранов, сифонов, счетчиков воды)

Свободный доступ к ним обеспечит возможность ремонта ключевых систем, и это тоже очень важно.
Обычно сантехнические нажимные люки устанавливаются стандартно, так, чтобы дверца открывалась либо вправо, либо влево. Но иногда ситуация требует произвести монтаж короба таким образом, чтобы дверца его открывалась вниз или вверх

В данном случае необходимо действовать по ситуации.
Для декорирования дверцы нажимного люка используются те же плитки, что использовались для облицовки ванной комнаты или туалета. Важно для декорирования дверцы выбирать только цельный кафель без подрезки. Лучше всегда пожертвовать и увеличить расход материала, выполнив подрезку модулей у угла стены, где устанавливается лючок. Тогда он растворится в облицовке и станет действительно невидимым глазом.

Основные элементы сантехнических люков

Обычные сантехнические люки-невидимки под плитку изготавливаются из нескольких элементов:

Алюминиевая рама и дверца, на которую монтируется панель из влагостойкого гипсоволокнистого листа (ГВЛВ).
Магнитный замок.
Особая система петель и узлов для регулировки.

Чаще всего для сантехдверцы изготавливают из влагостойкого материала (обработанные ДСП, ОСП, гипсокартон). Рамка устанавливается в стену или нишу. Замок срабатывает от внешнего воздействия, удерживая дверь в пазах ниши.

Петельный механизм и регулировка – являются наиболее важной частью, так как от данных элементов напрямую зависит каким образом и в какую сторону открывается люк. Для простых вариантов в этих целях могут подойти навесные или мебельные петли. В более сложных – сдвоенные с дополнительными узлами регулировки

В более сложных – сдвоенные с дополнительными узлами регулировки.

Выбирая дверцы под плитку, размеры также важно учитывать. Стандартные размеры скрытых ревизионных люков предполагают минимальный размер 10×10 см, готовые изделия используют люки, которые подходят по размерам к обычной плитке 20×30 см. При работе с произвольными размерами, мастера стараются их приблизить к тому, чтобы на шторке полностью могли уместиться керамические изделия

Этот подход даст возможность «замаскировать» люк под плитку. Конкретные размеры напрямую зависят от того для чего предназначена дверца ревизионная и где расположены трубы или кабель

При работе с произвольными размерами, мастера стараются их приблизить к тому, чтобы на шторке полностью могли уместиться керамические изделия. Этот подход даст возможность «замаскировать» люк под плитку. Конкретные размеры напрямую зависят от того для чего предназначена дверца ревизионная и где расположены трубы или кабель.

Самым большим готовым вариантом можно считать дверцу лючков размером 120 см. Дверцы, изготовленные самостоятельно, которые отличаются от обычных параметров можно подогнать к следующим размерам: не меньше 5-50 мм запаса плитки на фиксаже со стеной не больше половины собственных параметров плитки со свободной стороны.

Открывается потайной люк под плитку следующим образом: необходимо нажать на центр со стороны петель, после чего откроется магнитный замок, и дверца смотрового лючка выйдет из рамы.

Выбор инструментов и материалов

Для того чтобы изготовить и установить люк под ванной самостоятельно необходимо наличие следующих инструментов и материалов:

механизма Push-to-open, обеспечивающего открывание дверцы без ручек;
влагостойкого гипсокартона (кроме вариантов с кирпичной или бетонной стеной) и фанеры;
деревянного бруса;
армированной сетки;
клея ПВА и клеящего вещества для плитки;
самой керамики по размеру всей поверхности для облицовки, так как её укладка будет выполняться сразу же после установки люка;
дрели и шуруповёрта;
саморезов;
рулетки и карандаша.

В качестве материала для самой дверцы и люка может использоваться и фанера, и ДСП или ОСП – всё зависит от количества приклеиваемых на неё плиток. Чем больше керамики, тем прочнее должна быть конструкция. Наиболее устойчивым вариантом будет ориентированно-стружечная плита, тогда как фанера подойдёт, если дверца рассчитана только на одну плитку. Толщина открывающейся части люка при выборе ОСП должна быть не меньше 12 мм.

Красивая герметизация шва

Главное в процессе герметизации шва не технические навыки, но терпение и желание переделать.

Скоро вы поймете почему. Вначале затираются другие швы по всей облицовке. По периметру ревизии для заделки можно использовать силиконовый герметик или обычную затирку.

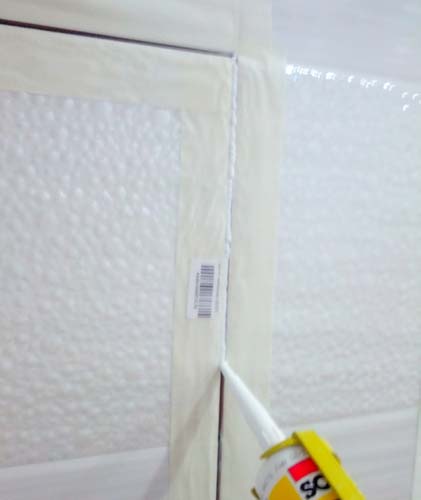

Для начала проклеиваем плитку малярным скотчем, чтобы герметик не запачкал керамику.

Если герметик попал на керамику, нужно сразу же его удалить. Когда он высохнет, сделать это будет нелегко. Для удаления используйте мокрую фибру или тряпочку. Когда герметик присох, его можно поддеть и срезать малярным ножом.

С помощью пистолета заполняем швы герметиком, потом пальцами, намоченными в воде, сглаживаете шов.
Малярный скотч снимается, а ревизия несколько дней не открывается, чтобы герметик окончательно застыл и затвердел.
Прорезаем шов острым лезвием или малярным ножом. Никаких резких движений, работам плавно, чтобы не было никаких заусениц.

Важно прорезать шов на всю глубину, так что вначале убедитесь, что лезвие достало до гипсокартона. Лезвием работайте под углом 45 градусов

Открываем дверцы и смотрим что получилось. Если в каком-то месте видны щели, можно вновь нанести герметик.
Если в где-то герметика много, его можно подшлифовать мелкой наждачкой.

Процесс установки

Установка ревизионного люка хоть и сложная работа, но выполнить ее своими руками вполне реально. Наш консультант мастер-плиточник подготовил пошаговую инструкцию:

Первым этапом выступает формирование каркаса из профиля под дальнейшую отделку гипсокартонном.

В месте нужной коммуникационной развязки или будущей ниши, к алюминиевому профилю фиксируется рама потайного люка. Для этого используются саморезы по металлу, а также анкера, для крепления в основание стены.

Далее обшиваем короб гипсокартонном, за исключением ревизионного пространства.

Обшивка дверцы должна быть в точности «заподлицо» с гипсокартонном, исключая даже минимальные перепады. Если это правило будет нарушено не стоит рассчитывать на целостный рисунок после укладки кафеля.

После того, как все монтажные работы завершены, дверца люка-невидимки блокируется, таким образом, исключается возможность ее случайного открывания, что может сказаться на оперативности и качестве облицовочного процесса.

Укладка плитки на гипсокартон и на дверцу происходит с использованием идентичной технологии, но при этом следует соблюдать требования по отступам, оговоренные производителем в инструкции.

Как и чем можно разрезать плитку? Болгарка, стеклорез, плиткорез – полный обзор >>

Дождавшись полного высыхания клея, а это 24-48 часов, можно приступать к процессу затирки швов. Заделку швов вокруг люка лучше выполнять герметиком или силиконовой затиркой.

Использование силикона позволяет скрыть щели, повысить тепло- и звукоизоляцию.

Застывший силикон в местах швов прорезается строительным ножом, что позволит с легкостью открыть дверцу люка. Излишки вещества, препятствующие открыванию или запиранию, срезаются.

Представленная информация позволяет даже не опытным мастерам сделать скрыты ревизионный люк своими руками

В целом трудностей с выбором люка “невидимки” и его монтажом нет, но все же существуют нюансы, на которые стоит обращать внимание, для достижения желаемого итогового результата

5 1 голос

Рейтинг статьи

Виды сантехнических люков

Название – «ревизионный люк» – говорит само за себя. Эта специальная дверца предназначена для обслуживание сантехнических коммуникаций: труб, счетчиков, запорных кранов. За дверцей легко спрятать приборы учета холодной и горячей воды, сделать их недоступными для взора посторонних.

В маленьких ванных комнатах ревизионные лючки обычно располагаются а видном месте. Поэтому многие жильцы стремятся спрятать их, например, за плиткой или кафелем. В связи с этим и выделяют различные виды люков:

«под плитку»;
«под покраску»;
металлические;
пластиковые.

Каждый из видов люков имеет свои достоинства и недостатки, которые необходимо учитывать при покупке. Пользуются популярностью «невидимки», совпадающие по форме с плиткой, подробнее прочитать о них можно в отдельной статье.

Лючки «под покраску» используются в помещениях с окрашенными стенами, либо при креплении на подвесных потолках. Они окрашиваются после установки в цвет настенного или потолочного покрытия, практически невидны, не имеют ручек. Чтобы открыть потайную дверцу, нужно всего лишь знать, где она находится, легкое нажатие – и доступ открыт.

Металлические люки, как и пластиковые, не прячутся, чаще всего окрашены в белый цвет. Металл сверху покрывается полимерной пленкой, чтобы продлить срок службы во влажных условиях. Иногда такие лючки имеют замки с ключами, которые предназначены для семей с детьми.

Укладка плитки

На тыльную сторону люка нужно подвесить груз, весящий столько, сколько и керамическая облицовка лицевой стороны. Что это значит?

Если люк для плитки размерами 40х60, то для облицовки потребуется 2 плитки размерами 20х30. Значит, на тыльную сторону вешается 2 такие плитки. Подобные манипуляции помогут избежать провисания дверцы после укладки.

Во время укладки керамики учитывайте следующее:

В шов не должен попадать плиточный клей, он может попасть в механизм лючка-невидимки. Клей быстро схватывается, а удалить его будет нелегко. Поэтому не наносите клей на края плитки, а делайте небольшие отступы от краев.
Плитка должна выступать за раму люка минимум на 5 мм. Со стороны, где находится механизм открывания, плитка выступает минимум на 5 мм, но не больше чем на 50 мм.
С других сторон кафель может выступать и больше чем на 50 мм, но больше половины плитки должно быть промазано клеем и приклеено к основанию.
Нужно заранее так рассчитать укладку, чтобы на месте люка не было подрезки. Для этого может потребоваться несколько смесить положение ревизии или сделать тонкую подрезку в углу.
Керамическая облицовка лючка укладывается в одной плоскости с остальной облицовкой стен.

Перед началом укладки плитки не забудьте прогрунтовать гипсокартонное основание и раму технического люка. Грунтовка улучшит адгезию.

Дизайн и размеры люков под ванну

Конструкция ревизионного люка имеет три основные характеристики: способ открывания, габариты, материал изготовления.

Способ открывания

В зависимости от механизма выделяют следующие варианты:

Распашной. Подходит для больших помещений, так как в открытом состоянии дверки занимают много места. Однако это самый популярный вариант, так как он прост в исполнении. Для этого к раме резервуара крепятся шарниры, на которые навешиваются дверки.
Нажимной. Подходит для ванных комнат с отделкой из рельефного кафеля. В конструкцию изделия входит механизм с роликами, который «выкатывает» дверки при нажатии.
Откидные. Удобны в труднодоступных местах и если коммуникации проходят под полом ванной комнаты. Открывает изделие специальный механизм с газовыми амортизаторами.
Усиленный. Рама такого приспособления более толстая, нежели у других вариантов. Петли также усилены. Такая конструкция позволяет производить отделку тяжёлыми материалами, например керамогранитом.

Размер изделия

В продаже представлены механизмы от небольших до крупных габаритов. Однако специалисты советуют изготавливать люк на заказ. Только в этом случае можно точно подобрать необходимый размер. На рынке же представлены конструкции следующих параметров:

Маленькие. Размер изделия составляет 400х400 мм. Такой вариант можно установить в любом положении. Однако небольшой размер делает доступ к сантехническим узлам затруднительным.
Средний. Имеет габариты от 500х500 мм. Удобен для монтажа на стену.
Большой. Обычно для больших дверок используют сдвижной вариант, так как в открытом виде распашные дверки будут загромождать помещение. Габариты такой модели равны 800х600 мм.
Крупные. К ним относятся люки, размер которых превышает 800 мм. Оптимальный вариант для напольного размещения. Изделие удобно в использовании и позволяет получить полный доступ к трубам, счётчикам.

Материал изготовления

Для изготовления люка используются различные материалы, что позволяет подобрать вариант, который удачно впишется в дизайн ванной комнаты. Так, для изготовления приспособлений используют:

Пластик. Самый простой и недорогой вариант. Он подходит для небольших дверок, на которые не оказывается большое давление.
Металлические. Более надёжная конструкция. Минус — большой вес, что ограничивает сферу применения и размеры. Подходят для размещения на полу.
Гипсокартонные. Этот материал часто используется для изготовления своими руками. Рамку можно сделать из металлического профиля, а дверки навесить на петли. Это недорогой вариант. Кроме того, при производстве своими силами можно сделать люк любого размера, дизайна.

Общие требования к потайным люкам-невидимкам

Технологические люки, вне зависимости от видов конструкции и размеров, должны отвечать требованиям:

материал изделия хорошо поддаваться шпатлеванию, окраске;
технологичности: размеры и тип установленного изделия должны соответствовать условиям эксплуатации;
конструкция должна иметь прочность, быть герметичной, устойчивой к деформации и отвечать требованиям безопасности и эстетичности.

http://VannayaSovety.ru/napolnye-pokrytija/lyuk-pod-vannoj-pod-plitku.html
https://PlitkaHelp.com/dizajn/lyuk-dlya-vannoj-pod-plitku
https://MasteraVannoy.ru/plitka/lyuk-pod-plitku.html

Установка нажимного люка

Установка люка

Место установки выбирают так, чтобы расстояние между углом помещения и люком составляло не менее 8 см. В таком случае проблем с открыванием в последующем не возникнет. Рама должна соответствовать габаритам проема, входить в него плотно, без зазоров. Если ниша слишком большая, то ее уменьшают, используя металлический профиль. Если конструкция устанавливается в гипсокартонную перегородку, закладные элементы, к которым будет крепиться люк, должны располагаться хотя бы с двух сторон рамы.

Необходимые инструменты и материалы для установки и отделки сантехнического люка:

маркер;
рулетка;
дрель или перфоратор;
шуруповерт или отвертка;
молоток;
дюбели или саморезы по металлу;
монтажная пена;
силиконовый герметик в цвет затирки;
малярный скотч;
ножницы;
плиточный клей;
плитка;
затирка для плитки;
установочный комплект люка.

Непосредственно установка выполняется так:

Люк выравнивают перед закреплением. Нужно установить его строго вертикально, без перекосов, которые приводят к деформации и проблемам с открыванием.
Учитывают, чтобы при последующей отделке плитка не выступала, была вровень с поверхностью основной облицовки стены. Если не удается точно соблюсти уровень, лучше немного заглубить люк, потому что уровень кладки плитки на нем можно регулировать толщиной раствора. Удобнее положить чуть более толстый слой раствора на небольшом люке, чем подгонять по уровню целую стену.
Раму ревизионного окна закрепляют дюбелями изнутри вровень с поверхностью стены, если она выполнена из кирпича или бетона. К гипсокартонному каркасу раму крепят саморезами по металлу. Если технологические отверстия на раме отсутствуют, то их просверливают. Зазоры между стеной и рамой заполняют монтажной пеной. Пластиковую раму можно закрепить на клей типа «Титан» или жидкие гвозди.
Положение дверцы при необходимости регулируют шестигранным ключом.
Затем крышку скрытого нажимного люка облицовывают плиткой, которая укладывается на плиточный клей.
Вокруг люка должно оставаться свободное необлицованное пространство, поэтому логичнее начинать кладку плитки с ревизионного люка либо делать предварительную разметку по месту.
Внешнюю сторону дверцы покрывают грунтовкой.
Нажимной механизм блокируют скобой.
Чтобы избежать провисания дверцы после облицовки, предварительно на дверцу с обратной стороны закрепляют груз, примерно соответствующий будущей нагрузке.
Плитку укладывают на плиточный клей или жидкие гвозди.

Швы плитки на люке затирают, но швы вокруг нажимного люка-невидимки заполнять затиркой нельзя. Это так называемый технологический зазор, чтобы люк мог свободно открываться. Его можно заполнить силиконом в цвет затирки.

Что это такое — ревизионные люки

Ревизионный люк под плитку — простое устройство, состоящее из дверцы и каркаса, который устанавливают в предварительно сделанный проем. Есть разные виды этих конструкций, что позволяет выбрать наиболее удобную и гармонично вписывающуюся в интерьер ванной комнаты. Дверца ревизионная должна плотно закрываться и легко открываться

Поэтому при выборе люка в первую очередь обращают внимание на способы и качество крепления всех элементов этой конструкции

Назначение и область применения

Ревизионная форточка необходима для оформления отверстия, требуемого для доступа к коммуникациям. Оно может быть расположено на полу, на стене или потолке. Люки изготавливают из разных материалов. Какая нужна будет конструкция, решают перед тем, как приступить к отделочным работам.

легки по весу;
бывают разных размеров;

Возможны 2 варианта открывания дверцы: по вертикальной оси и с помощью петель.

Металлический люк надежнее, но тяжелее. Он, как и пластиковый, способен обеспечить невидимость проложенных за гипсокартонными коробами и перегородками коммуникаций. Скрытый ревизионный люк с внешней стороны оформляется так, чтобы дверца визуально смотрелась как неотъемлемая часть дизайна. Если в ванной укладывают кафельную плитку, отверстие для доступа к коммуникациям скрывают под этим отделочным материалом.

Разновидности

Есть множество видов ревизионных форточек, которые подразделяют по двум критериям:

месту расположения;
способу отделки.

Согласно первому параметру выделяют 3 вида изделий:

напольные;
настенные;
потолочные.

По способу отделки люки бывают:

под кафельную плитку и мозаику;
под гипсокартон;
под покраску.

К изделиям для потолков предъявляют особое требование: такие люки должны быть легки по весу. Их устанавливают в подвесные конструкции, которые могут быть деформированы под тяжестью встроенного устройства. Торговая сеть предлагает потолочные ревизионные форточки разных форм и размеров. Дверца в этих конструкциях удерживается с помощью либо гидравлики, либо пружинного механизма. Оба способа фиксации способны надежно удерживать дверцу в нужном положении. По контуру проема устанавливаются шумопоглощающие прокладки.

К напольным ревизионным форточкам предъявляют другое требование, заключающееся в высокой прочности материалов, из которых они изготовлены. Сборка конструкции тоже должна быть надежной. По весу ограничений нет. Такие люки состоят из нескольких элементов:

каркаса;
амортизаторов;
петель;
крышки (дверцы);
замка для крышки.

Ревизионный люк для пола может быть двух видов:

со съемной крышкой;
с заполняемой.

В первом случае конструкция для доступа к коммуникациям встраивается в пол и является его самостоятельным элементом. Изделия с заполняемыми крышками маскируют тем же отделочным материалом, которым облицован пол.

В квартирах и частных домах чаще всего устанавливают конструкции настенного типа. Самые простые, недорогие и популярные — пластиковые с распашной дверцей на петлях. Такие изделия имеют правильные геометрические формы и хорошо подходят под плитку, контур которой всегда четкий и ровный. Размеры пластиковых изделий могут быть разными. Если проем для доступа к инженерным сетям широкий, конструкция может иметь две распашные дверцы. Есть изделия, имеющие нажимной механизм открывания. В этом случае дверца вращается вокруг своей вертикальной оси.

Не менее популярны люки на магнитах. Они необходимы при оформлении потайного доступа к коммуникациям. Внешняя сторона таких конструкций оформляется в соответствии с отделкой ванной комнаты: тем же облицовочным материалом. Открывают такие изделия с помощью специальных присосок. Под тяжелую плитку необходимы конструкции с усиленным каркасом.

Реже устанавливают угловой люк. Он необходим в помещениях, в которых инженерные сети проложены в колоннах или в непосредственной близости от внешних или внутренних углов.

Как устроен люк под плитку нажимной

Установка ревизионного люка производится в том случае, если есть необходимость обеспечить возможность быстрого доступа к каким-либо инженерным коммуникациям, например, кабелям, трубам, счетчикам и т.д. Внешняя часть крышки люка может быть облицована любым подходящим в интерьер способом: покрашена, оклеена обоями и даже заклеена керамической плиткой.

Нажимной люк открывается при нажатии ладонью на его поверхность

Размещать ревизионные люки можно на любых подходящих поверхностях, включая стены, пол и потолок. Также допускается монтаж в гипсокартонные перегородки, внутри которых проложены коммуникации. Очень часто устанавливают такие люки под плитку в подвалах.

Механизм открывания/закрывания люков может быть очень разным, от самого простого (небольшой замочек и ключ к нему или магнитный фиксатор), до более сложных – нажимных, которые и будут рассмотрены.

Что же касается форм и размеров люков, то здесь выбор значительно больше и не ограничен практически ничем. Существует понятие стандартных размеров, которые находятся в пределах от 200х200 до 1200х1200 мм. Производители выпускают огромное количество самых разнообразных моделей, которые имеют не только квадратную форму, но и круглую, трапециевидную и т.д.

Составляющие части скрытого люка под плитку:

рама окна, имеющая определенную форму;
дверца, сделанная из металла или пластика;
система открывания;
система фиксации крышки люка или обычный замок.

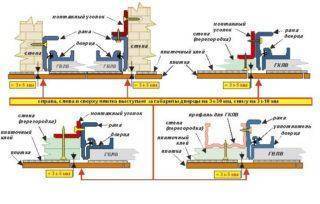

Схема устройства нажимного люка под плитку

Шаг 1. Раскладка плитки

Делаем раскладку плитки на стене, на которой будет размещен люк. Выбираем один из двух способов расположения плитки:

отчерчиваем вертикальную линию по центру проёма и от нее влево и право будет уложена плитка
укладываем первую плитку ровно по центру проёма и от неё рассчитываем остальные ряды

Конструкционные особенности моделей

Люки монтируют в разных частях помещения – в потолках, стенах, полах. Во многом именно от места предполагаемого размещения зависит конструкция каждой конкретной модели. Неизменны две основные детали – рама и дверца, остальные элементы могут изменяться в зависимости от условий эксплуатации.

Каждая модель имеет собственные конструкционные особенности, но базовые принципы их устройства примерно одинаковы: рама, петли и дверца

Габариты модели подбирают по размерам технической ниши. Они обычно бывают 20х20-120х120 см. Раму прочно устанавливают в проем, а потом монтируют дверцы. Чаще всего их крепят на шарнирные петли, которые могут быть изготовлены из металла или пластика (зависит от материала рамы).

Существует две основные разновидности рам:

Регулируемые. Владелец может самостоятельно выбрать размер рамы, а излишки материала просто обрезают подходящим инструментом по металлу.
Нерегулируемые. Размер люка задан при его изготовлении и изменению не подлежит.

Также есть безрамные модели. Их монтируют с помощью магнитных пластинок, а основные элементы фиксируют на силиконовый герметик или другие подходящие клеевые составы. Комбинированные люки фиксируются с помощью рамы и магнитных пластинок.

Материалы, из которых изготавливают рамы и дверцы люков, разнообразны. Для рам чаще всего применяют алюминий, а дверцы могут быть из металла, пластика, алюминия, гипсокартона, пенополистирола

Смотровые люки открывают с помощью ручек-присосок. Также распространены нажимные модели, которые отодвигаются после нажатия на плоскость дверцы. В зависимости от места расположения ниши можно найти люк, открывающийся влево или вправо. Существуют модели, которые сдвигаются в вертикальной плоскости.

Галерея изображений
Фото из
Напольные модели зачастую оснащены откидным механизмом открывания дверцы. Есть люки со съемной крышкой. Такая конструкция очень удобна, если коммуникации расположены под полом или нужно оборудовать вход в подвальное помещение. Наружную часть модели отделывают плиткой, и она становится абсолютно незаметной на фоне поверхности пола

Ревизионные люки в потолке чаще всего скрывают электропроводку или важные узлы вентиляционной системы. Обычно это модели с мощным откидным механизмом, удерживающим дверцы открытыми. На потолочные модели редко монтируют плитку, чтобы не увеличивать вес. Чаще всего дверцы красят или оклеивают обоями

Размер и место расположения технических ниш планируют заранее, когда проектируют схему подключения коммуникаций. Нередко приходится устанавливать не один, а 2-3 люка. Например, в совмещенном санузле потребуется оставить ревизию для канализационного стояка, техническую нишу для доступа к сифону ванной. Также могут понадобиться маскировочные конструкции для водопроводных труб и системы принудительной вентиляции

Во многих помещениях неудобны распашные или сдвижные дверцы. Тогда владельцы покупают или изготавливают съемные люки. Преимущество конструкций в том, что они полностью открывают пространство ниши, а ремонт можно проводить, не боясь зацепить или сломать дверцу. Съемные люки также отделывают плиткой

Ревизионный люк под плитку в полу

Люк для маскировки коммуникаций на потолке

Оформление ревизионных ниш в стене

Люк-невидимка со съемной дверцей

Ревизионные люки – удобные конструкции, которые прекрасно скрывают узлы подключения коммуникаций без ущерба для свободы доступа к ним. Они просты в установке и эксплуатации, надежны. Конструкциям не нужен никакой особый уход: поверхности дверок можно мыть теми же средствами, какие используют для стен.

Некоторые конструкции оснащаются мощными механизмами открывания, способными выдержать значительный вес. Такие модели можно безбоязненно отделывать даже тяжелыми материалами, например, искусственным или натуральным камнем

В процессе использования ревизионного люка необходимо только следить за состоянием механизма открывания, своевременно смазывать машинным маслом и по мере надобности проводить мелкий ремонт. Тогда люк прослужит столько же, сколько и стеновая отделка в целом.

В некоторых случаях можно даже заменить плитку на поверхности дверцы, если аккуратно демонтировать старое покрытие.

Можно ли сделать нажимной люк из подручных материалов своими руками?

Некоторые народные умельцы не ищут легких путей, тот, кто не хочет или не может купить готовую модель люка, наверняка предпочтет сделать описываемое изделие самостоятельно из подручных материалов. Пример самоделки – изделие из фанеры.

Для работы может понадобиться лист фанеры, болты и гайки с шайбами, втулки, выполненные из нержавеющей стали. Плитка легко ляжет на фанеру, если ее предварительно прогрунтовать клеевым составом, таким, как смесь «Церезит СТ-16». Процесс сборки люка предельно прост:

К фанере прикручиваются болты, в стене высверливаются отверстия под втулки, так как это показано на фото.

Крышка фанеры вместе с болтами просто потом туда и вставляется. Подобный люк условно можно назвать нажимным. Из-за наличия болтов большой длины фанерная крышка не выпадет. Для открывания фанерной крышки можно использовать декоративные крючки или обычные присоски. Что должно получиться в итоге, хорошо видно на следующем фото.

Небольшое вентиляционное отверстие можно закрыть магнитными лючками. Для этого необходимо сделать из деревянных реек корпус будущего изделия. По углам корпуса прикрепить магниты. Магниты дублеры крепятся и по углам будущей дверцы. На все про все уйдет всего восемь магнитов.

Лючок сантехнический под плитку — нажимной. Выбор размеров и монтаж
