Как сделать ломаную крышу своими руками пошагово

Монтаж системы стропил.

Ломаная мансардная крыша достаточно трудно собирается наверху. Для облегчения данного процесса можно собрать готовые фермы прямо на земле, затем просто поднять их наверх и закрепить.

На крыше же нужно закрепить все бруски, замерить нужные размеры, потом наметить вырезы для будущего монтажа, сделать нужные крепления.

После того как были собраны первые две фермы, установите их и скрепите друг с другом для того, чтобы конструкция была более жёсткой. Осуществляется это при помощи ригелей, они же далее послужат в качестве основания для потолка мансардного этажа.

Помните и об окнах, если вы хотите их сделать, то в системе стропил необходимо сделать для них проемы.

Когда все стропила будут установлены, на них производят монтаж обрешетки.

Расчёт ломаной кровли

Перед тем как рассчитать площадь ломаной крыши, необходимо определить правильный уклон скатов кровли, при этом принимают в расчёт:

• кровельный материал;
• возможные порывы ветра и количество осадков;
• назначение чердачного помещения.

Удобнее всего уклоны в 30-45 градусов верхнего ската у и 60 градусов у нижних.

Планирование постройки требует расчёта стропильной системы элементов ломаной крыши. Это невозможно без детально продуманной схемы с размерами всех компонентов. Учитывая размеры здания, имеющиеся теплоизолирующие и кровельные материалы, несложно рассчитать габариты частей стропильной конструкции.

Основные этапы строительства мансардной крыши

Конструкция стропильной системы предполагает наличие следующих элементов:

• мауэрлаты;
• стропильные ноги;
• коньковый брус;
• наклонные подкосы;
• вертикальные стойки.

Для увеличения надежности всей конструкции и придания ей большей жесткости между стропил закрепляют ригеля, подбалочники, подкосы, стойки. Для обустройства основания под кровельные материалы монтируют обрешетку сплошного или разреженного типа.

Монтаж стропильной системы мансардной крыши двухскатного типа выполняется в несколько этапов:

1. Монтаж верхнего бруса, который должен иметь сечение 10×10 или 15×15 сантиметров. Его крепят при помощи специальных гвоздей, металлических скоб или саморезов к стойкам. При этом первый по счету брус будет одновременно нести функцию подстропильной рамы.
2. Установка мауэрлата, который служит основным конструктивным элементом и воспринимает все нагрузки от массы кровли и климатического воздействия. Для монтажа мауэрлата используют доски толщиной от 5 сантиметров и брус с минимальным сечением 5×10 сантиметров. При укладке доски, под ней прокладывают слой гидроизоляции, чтобы влага не проходила к элементам мауэрлата. Крепление доски к стенам осуществляют с помощью скоб и гвоздей, кроме этого мауэрлат дополнительно привязывают к стенам толстой металлической проволокой, которую предварительно вмуровывают в стены на этапе кладки.
3. Монтаж стропильных ног выполняют с шагом 0.6 – 2 м одна от другой.
4. В первую очередь производят монтаж крайних к фронтону стропил. Затем протягивают уровень, по которому производят установку следующих элементов.
5. После установки выполняют соединение стропил между собой в верхней части смонтированного каркаса.
6. Установка коньковой балки, которая необходима при длине кровли более семи метров. При длине крыши менее семи метров, данный конструктивный элемент не является обязательным.
7. После проведения данных работ укладывают обрешетку, утеплитель, гидробарьер, кровельные материалы.

Стропильная система мансардной двухскатной крыши выполняется с соблюдением следующих правил:

стропила и другие конструктивные элементы мансарды должны выполняться из балок с минимальным сечением 10×10 сантиметров; брус должен быть самого высокого качества и содержать не более трех изъянов на 1 погонный метр;
при креплении мансардной конструкции используют металлические скобы, специальные гвозди и обвязку из проволоки;
для мансардной крыши используют деревянные элементы с влажностью не более 15%;
все деревянные конструктивные элементы должны подвергаться обработке антисептическими препаратами и веществами, которые предохраняют от преждевременного гниения;
оптимальным вариантом для использования в строительстве мансарды, являются хвойные породы деревьев, которые наименее подвержены влиянию влаги;
для использования в качестве вертикальных стоек применяют деревянный брус с геометрическими размерами 10×10 сантиметров; для их установки используют отвес, который поможет установить их в строго вертикальной плоскости; эти стойки будут основой для будущих стен мансарды, которые впоследствии оббиваются фанерой, гипсокартоном или другим материалом;
особое внимание следует обратить при закладывании окон, потому что после установки стропил их размер будет уже очень сложно изменить.

Основные элементы

Прежде чем приступать к расчетам стропильной системы мансардной крыши, стоит узнать обо всех основных элементах, которые в нее входят. Так вы лучше поймете устройство всей конструкции, а значит и монтаж будет произведен правильно. Основными элементами стропильной системы мансарды специалисты считают:

Мауэрлат – элемент стропильной системы изготавливается из деревянного бруса, с минимальным сечением 15 на 15 сантиметров. Монтаж мауэрлата осуществляется по всему периметру несущих стен. При этом крепление бруса производится к заранее вмонтированным анкерам. Главной задачей мауэрлата является равномерное распределение нагрузки от стропильной системы мансардной крыши на стены дома

При его монтаже очень важно соблюдать абсолютную горизонтальность, в противном случае крепить стропила к мауэрлату будет трудно; стропила – основной элемент системы. Для их изготовления применяют деревянный брус или толстые доски. Нижняя часть стропил упирается в мауэрлат, а верхняя соединяется между собой или крепится к коньковому прогону

В случае если используется ломаная крыша, а именно ее часто применяют в домах с мансардой, то применяются дополнительные прогоны, которые располагают в месте смены угла наклона ската. Расстояние между стропилами, их сечение и используемое крепление рассчитывается заранее. От точности таких вычислений будет зависеть надежность и долговечность конструкции крыши; стойки и прогон. Эти элементы используются в наслонной стропильной системе мансардной крыши. Стойка упирается в осевую несущую стену и поддерживает коньковый прогон. На последний и упираются верхние концы стропил. Но часто в случае с мансардной крышей эти элементы применяются в ломаной конструкции. Стойки упираются в балки перекрытия и поддерживают прогоны, которые располагаются в местах изгиба стропил; затяжка – этот элемент является связующим в случае висячей стропильной системы крыши. Он располагается в нижней части стропильного треугольника. В некоторых случаях используется приподнятая затяжка. Тут она располагается в верхней части стропильной пары. Но такой вариант в случаях с мансардной крышей не применяется, так как существенно сокращает свободное пространство

Нижняя часть стропил упирается в мауэрлат, а верхняя соединяется между собой или крепится к коньковому прогону. В случае если используется ломаная крыша, а именно ее часто применяют в домах с мансардой, то применяются дополнительные прогоны, которые располагают в месте смены угла наклона ската. Расстояние между стропилами, их сечение и используемое крепление рассчитывается заранее. От точности таких вычислений будет зависеть надежность и долговечность конструкции крыши; стойки и прогон. Эти элементы используются в наслонной стропильной системе мансардной крыши. Стойка упирается в осевую несущую стену и поддерживает коньковый прогон. На последний и упираются верхние концы стропил. Но часто в случае с мансардной крышей эти элементы применяются в ломаной конструкции. Стойки упираются в балки перекрытия и поддерживают прогоны, которые располагаются в местах изгиба стропил; затяжка – этот элемент является связующим в случае висячей стропильной системы крыши. Он располагается в нижней части стропильного треугольника. В некоторых случаях используется приподнятая затяжка. Тут она располагается в верхней части стропильной пары. Но такой вариант в случаях с мансардной крышей не применяется, так как существенно сокращает свободное пространство.

Также в качестве усиления могут использоваться иные элементы. Например, если стропила на крыше слишком длинные, то их могут дополнительно поддерживать подкосы. Эти элементы упираются в балки перекрытия или в осевую несущую стену. Также стропильная система мансарды может иметь в своем составе ригели, лежень, опорные брусья и так далее.

Как правило, все элементы делаются из древесины. Этот материал легко обрабатывается, и сделать из него стропила и другие более сложные детали не составляет большого труда. Но стоит помнить об одном нюансе. Стропильная система мансарды, как и любой другой крыши, будет постоянно находиться в достаточно агрессивной среде. Перепады температур и влажность могут пагубно сказаться на деревянных деталях. К тому же этот материал «боится» огня. Чтобы стропильная система мансардной крыши служила долго, все элементы перед началом монтажа нужно обработать особыми пропитками и растворами. В этом случае им не будет страшна сырость, плесень и насекомые.

Варианты ломаной крыши. Ломаная крыша – пошаговая инструкция, как сделать самостоятельно сложные типы крыш (115 фото)

В большинстве случаев загородные коттеджи строятся с мансардой. И чтобы строение не выделялось слишком высокой кровлей, используют ломаный тип конструкции. Это позволяет применять более легкие стропильные балки, а скаты получаются менее широкими.

Можно найти множество фото ломаных крыш в интернете, и сравнить преимущество четырехскатного каркаса с другими видами конструкций.

Разновидности ломаных крыш

Строительство такого каркаса с точки зрения экономичности относительно выгоднее других крыш. Для дизайнеров она открывает больше возможностей по оформлению. Существует несколько типов проектов домов с ломаной крышей:

• Типовое решение для дачного домика, с небольшим земельным участком;
• Большая ломаная крыша для частного дома, может иметь сложное конструктивное решение. Часто встречаются крыши, на которых имеется по пять, и шесть скатов кровли;
• Ломаная крыша , имеющая балкон или террасу, смотрится достаточно красиво. Но подобные решения очень трудоемки. Для возведения такого каркаса потребуется помощь высококлассных строительных мастеров.

Как проводить расчет конструкции

Расчеты всех кровельных каркасов осуществляются в несколько этапов: выясняется нужное количество материалов; способность стропильного каркаса выдержать нагрузку. На фото можно найти чертежи ломаных крыш, на которых отмечены все необходимые размеры.

Чтобы рассчитать нагрузку на стропильную систему, нужно воспользоваться следующими значениями:

• Общий вес кровельных материалов;
• Нагрузка от теплоизоляции;
• Общая масса обрешетки;
• Какое расстояние между карнизом и коньком;
• Угол наклона скатов;
• Шаг крепления стропил и обрешетки;
• Вес работников выполняющих монтажные работы, и дополнительный вес стеклопакетов, и вентиляции (если таковые будут).

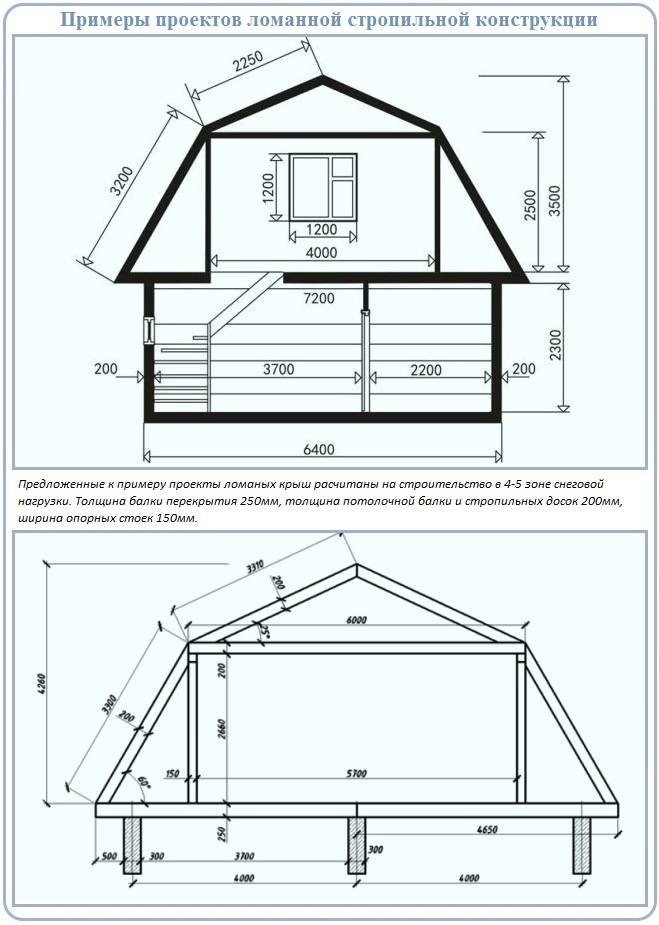

Зная эти значения можно произвести соответствующие вычисления. Это примеры расчета ломаной крыши. С их помощью можно понять подходят ли сечения различных элементов к выбранной конструкции.

Поэтапное строительство крыши

Чтобы работа прошла успешно, рассмотрим инструкцию для строительства ломаной крыши:

Фиксация мауэрлата проходит с помощью верхнего обвязочного бруса. Монтаж стропильных ног осуществляется в соответствии с чертежным проектом. Крепление опорного бруса и стропильного элемента делается с помощью пазов.

Устанавливается вертикальная стойка, она крепится к балке перекрытия. Процедура повторяется с каждым следующим элементом, образую каркас будущей мансарды. Для связок стоек используются прогоны. Они будут затяжкой для верхних стропил и балок мансарды.

Далее все работы проходят в соответствии с проектом. Стропильные элементы образующие отвесные кровельные скосы, и служащие затяжками верхних стропил с опорным брусом должны выполняться в наслонном виде. Конструкция стропил имеет висячий тип.

Висячие стропила фиксируются на бабках. Это придает конструкции жесткость. Они скрепляются с затяжками.

Если есть необходимость, то устанавливаются подкосы, и распорки. Все детали креплений заранее вносятся в проектные чертежи крыши.

На торцевые стропила монтируются каркасы, на которые будут крепиться фронтоны, проемы дверей, стеклопакеты.

Чтобы правильно сделать ломаную крышу своими руками, нужно четко соблюдать проектные чертежи, и схемы.

Конструктивное преимущество

Конструкция мансарды может быть разной, но преимущество остается за ломаной крышей. При относительно небольшой высоте кровли помещение мансарды получается с высокими потолками. Ее пространство используется более практично.

Можно отметить несколько особенностей конструкции ломаной крыши:

• Повышается теплоизоляция всего дома;
• Подкровельное пространство используется разумно;
• Крутизна боковых скатов не дает снегу задерживаться;
• Мансарда имеет полноценные потолки.

Заключение

При помощи ломаной крыши можно существенно увеличить внутреннее пространство дома. Ее строительство требует профессионального подхода, но благодаря имеющимся простым видам конструкций возможна и самостоятельная сборка.

Минусы подобной кровли в том, что имея большую парусность, она слабоустойчива к сильным порывам ветра. Поэтому ее возведение возможно не во всех регионах страны.

Сооружение фронтонов

Фронтон — часть стены, ограниченная скатами крыши, а снизу карнизом. У ломаной крыши он имеет пятиугольную форму. Для строительства фронтона необходимо усилить первую стропильную ферму, дополнить конструкцию стойками, так чтобы получился каркас.

• Если на фронтоне будут располагаться окна, для них оставляют проемы. Все остальное пространство обшивается «дюймовкой».
• Фронтон ломаной крыши можно монтировать до кровельных работ или же после. Первый способ хорошо тем, что скаты не будут затруднять работу, а второй тем, что геометрия скатов уже задана.
• Щипцовое пространство также нуждается в утеплении, которое чаще всего осуществляется внутри.
• Профессиональные кровельщики советуют для термоизоляции ломаной крыши использовать базальтовую минеральную вату или утеплители на основе пенополистирола.

Фронтон мансардной крыши

Следующим шагом будет монтаж досок карниза по периметру строения. Размер пиломатериала может составлять 25х150 мм. Далее приходит время монтажа водосточной системы, в которой нуждается ломаная крыша.

Своими руками установить конструкцию не сложно, однако после настила кровельного материала сделать это будет сложнее. Если используются металлические фиксаторы желоба, то их нужно закрепить прямо на стропила под гидроизоляцию, а если пластиковые — на лобовую доску.

Стропильные системы ломаной мансарды

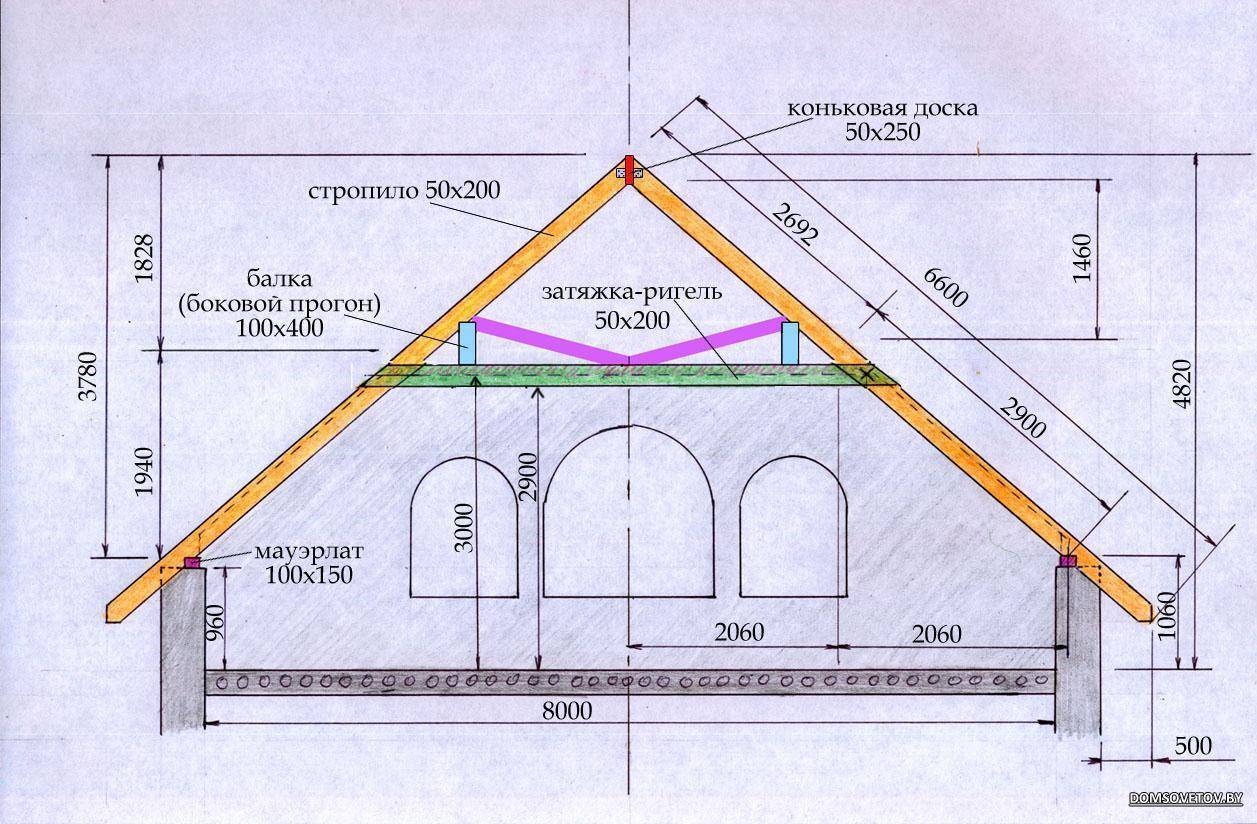

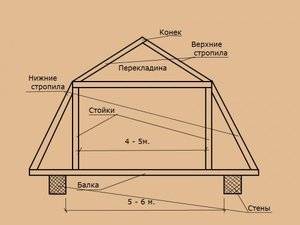

Схема стропильной системы ломанной крыши мансарды

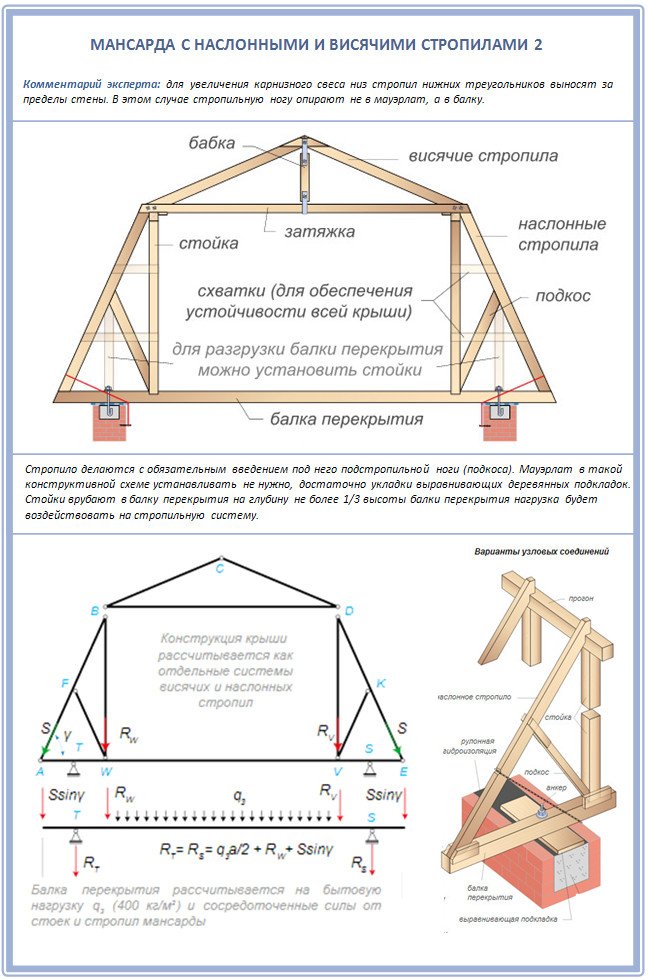

Стропильная система мансарды включает такие виды, как наслонные и висячие стропила. Рассмотрим их на примере ломаной мансардной крыши. Наслонные стропила образованы стеной и нижним скатом крыши и представляют собой прямоугольный треугольник. Висячие стропила состоят из верхних скатов кровли и потолочной балки. По низу висячих стропил необходимо сделать затяжку (ригель), когда расстояние между двумя стенами по ширине не превышает 8 м. Она, как правило, впоследствии и послужит для подвешивания потолка. Если между стенами расстояние более 8 м, то конструкция ломаной крыши мансарды включает монтаж бабки с подкосами, то есть вертикальной стойки, на которую крепится конек.

В наслонных стропилах зачастую требуется установка подкосов к нижнему скату, так чтобы стропильная система мансардной крыши была более прочной. А стропильные ноги упираются на мауэрлат. Если свес карниза слишком сильный, мауэрлат не устанавливают. В таком случае необходимо сделать так, чтобы стропильные ноги упирались на балки. Если балка перекрытия выступает за стены, то подкосы нужны обязательно. Конструкция стропил ломаной крыши может включать схватки, которые усиливают сопротивление досок и не дают им прогнуться. Схватки соединяют наслонные стропила нижних скатов.

Стойки наслонных стропил под опорой имеют балку перекрытия, которая может быть выполнена из различных материалов. К ним относятся деревянные брусья, железобетонные плиты, металлические конструкции. Стойки врезают в балку на 1/3 ее сечения. Снять нагрузку с балок перекрытия помогут дополнительные стойки, которые нужно установить в месте, где пересекаются подкос и стропильная нога, один конец прикрепив к балке. Осуществляя монтаж нижних стропил ломаной мансардной крыши, учитывайте ветровую нагрузку и вес верхних скатов. Поэтому используйте проволочные скрутки и анкерные соединения.

Стропильная система

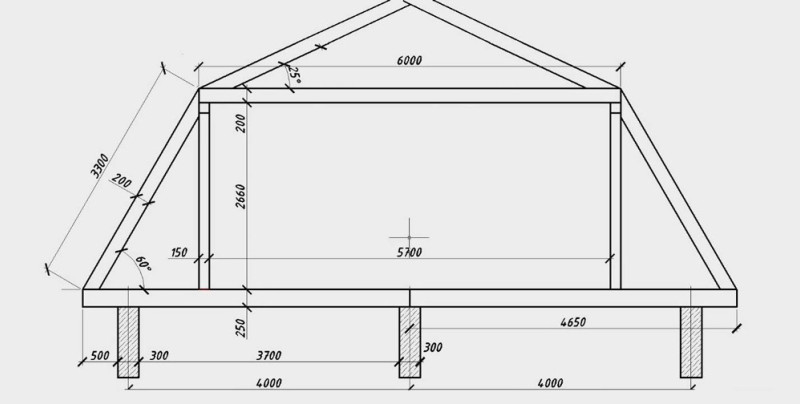

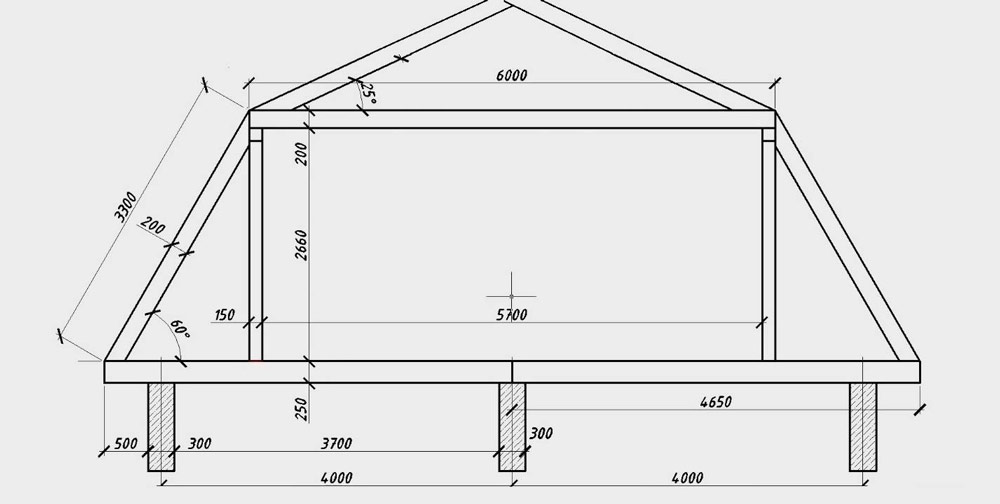

Угол наклона

Классический вариант углов наклона крыши

Угол наклона скатов влияет не только на высоту конька. От его величины зависит степень снеговой и ветровой нагрузки. Чем меньше этот показатель, тем большую нагрузку оказывает снеговой покров на несущие конструкции здания. При увеличении угла наклона снеговая нагрузка уменьшается, а вот ветровая увеличивается.

Виды стропильных систем ломаных крыш

Существует два основных типа конструкции стропильных систем.

Висячая конструкция

Виды висячих стропил мансардной кровли

Когда стропильная нога опирается только на мауэрлат (в нижней части), а верхней части стыкуется с зеркальной парной стропилой. Для придания конструкции дополнительной жёсткости такая система фиксируется и распирается специальными элементами: кобылками, нарожниками, бабками, затяжками.

Наслонная система

В наслонной системе стропильные ноги имеют две опоры: внизу – мауэрлет или лаги, в верхней – коньковый прогон.

Как рассчитать ломаную крышу

Принцип расчёта ломаной крыши ничем не отличается от приведённого выше расчёта двухскатной кровли. Единственный дополнительный шаг в этом случае – разбивка сложных звеньев на простые составляющие.

Для определения высоты конька в «треугольнике», образованном висячими стропилами и чердачным перекрытием воспользуемся той же формулой, что в первом случае. Переведём значение угла в относительную величину, по таблице Брадиса, и умножим полученное число на величину равную ½ чердачного основания (половине расстояния между стойками).

Длину стропильной ноги рассчитаем по формуле Пифагора.

А2 + В2 = С2

Где А и В высота в коньке и половина расстояния между стойками, соответственно, а С – длина стропильной ноги.

Наслонную стропилу посчитаем либо по углу и высоте стойки, либо по формуле Пифагора.

Также как в первом случае, путём подбора вариантов, выберем оптимальные габариты мансарды и посчитаем площадь каждого ската.

Какого сечения требуются стропила

Для определения сечения стропильных ног и расстояния между ними кроме постоянной нагрузки, состоящей из веса самой конструкции (массы кровельных материалов, теплоизоляционного слоя, паро и гидробарьера, стропильных ног и обрешётки) потребуется рассчитать величину временной нагрузки (снег, ветер, люди).

Для этого по карте определяют, в какой зоне располагается строение.

По таблице находят расчётный вес снегового покрова для конкретной местности.

Пользуясь формулой, рассчитывают снеговую нагрузку.

S = Sg × μ

Где:

• Sg расчётный вес снежного покрова (по таблице);
• Μ – коэффициент, зависящий от угла наклона кровли.

Если уклон скатов более 60 градусов, то поправочный коэффициент не учитывают. Считается, что на таких кровлях снег не задерживается.

• При уклоне кровли менее 250 поправочный коэффициент равняется 1;
• При уклоне кровли от 250 до 600 поправочный коэффициент равняется 0.7.

Для расчёта ветровой нагрузки также используют специальную карту и таблицы:

№ п\п	Высота строения в метрах	Зона А	Зона Б	Зона В
1	До 5	0.75	0.5	0.4
2	От 5 до 10	1	0.65	0.4
3	От 10 до 20	1.25	0.85	0.55

• зона А – открытая местность (степи, лесостепи, пустыни, тундра или лесотундра, приморские территории);
• зона Б – городские участки с постройками, лесные массивы, искусственные и естественные высотные препятствия;
• зона В – городские участки с плотно расположенными многоэтажными строениями.

Используя формулу Wp = W × k × c определяют ветровую нагрузку для конкретного случая.

Для зданий расположенных в сложных климатических зонах (с обилием осадков и сильными порывистыми ветрами) расчёт снеговой и ветровой нагрузок следует проводить более тщательно. Для ознакомления с основными правилами, посмотрите тематическое обучающее видео.

• Электродрель;
• Шуруповёрт;
• Пила;
• Электролобзик;
• Болгарка с диском по дереву;
• Стамеска;
• Топор;
• Строительный уровень;
• Отвес;
• Измерительные приборы и карандаш.

Этапы создания конструкции

Нужно приобрести сухой клееный брус, влажность которого должна составлять 18−22%. Перед монтажом его необходимо обработать антисептиком и средством против горения. Обрабатывать материал следует на улице или в хорошо проветриваемом помещении. Отделывать его надо дважды. Необходимо иметь перчатки и респиратор. Удобнее всего пользоваться распылителем, но обычные кисточки тоже подойдут.

Вам понадобятся:

• брус для мауэрлата 200×200 мм, для подкосов 50×100 мм;
• доска 50×150 мм;
• необрезная доска;
• металлические скобы, уголки, болты, гвозди, саморезы;
• рейки для обрешётки 25×50 мм;
• пароизоляционная мембрана, утеплитель, гидроизоляция;
• кровельный материал.

Хорошо подходит хвойное дерево. Влажность древесины не должна превышать 20−22%, без крупных сучков. Не должно быть никаких пятен и повреждений жучками.

Порядок крепления мауэрлата

Устанавливать стропильную конструкцию необходимо на этапе строительства стен. В верхний ряд закладывают специальные шпильки для будущего крепления мауэрлата, который является основой крыши. Брус располагают по всему периметру стен, шпильки вставляют в просверлённые отверстия и закручивают гайками. Шаг шпилек равен двум метрам, прекрасно, если они будут находиться между стропилами. Под мауэрлат располагают рубероид, который защищает от влаги. Чтобы конструкция держалась прочно, делают проволочную обвязку.

Сборка каркаса кровли

Главный момент в строительстве крыши — монтаж стропильной системы. Как правило, каркас древесный. Балки скрепляются внизу конструкции раствором из цемента. Толстый брус с сечением 200×200 мм располагают на мауэрлат или в специальные выемки, которые были оставлены в стенах. Уложенные на кладку края балок следует промазать мастикой. Брус — это опора для вертикальных стоек. Их крепят к мауэрлату уголками из металла. Для получения качественной основы для кровли, нужно строго соблюдать горизонтальный уровень. Если подложить доски, то можно изменить положение балки. Вертикальную систему лучше всего делать из лёгких брусьев с сечение не больше 50 миллиметров.

Пароизоляция ломаной крыши

После того как монтаж конструкции окончен, следует обшить стропила пароизоляционной мембраной. Этот процесс начинается снизу крыши. Стыки между материалом закрепляют скотчем. Теперь можно укладывать утеплитель. Между слоями устанавливаются вентиляционные продухи. Подбирайте покрытие для кровли, учитывая его качества. Отдавайте предпочтение негорючим материалам, не подвергающимся воздействию влаги. Закончив монтаж теплоизоляции, укладывайте гидроизоляцию.

Чтобы защитить дом от сырости, необходима пароизоляция, дабы попавшая на утеплитель влага не спровоцировала образование плесени и грибка.

Завершающий этап — обрешетка

Завершает монтаж кровли обрешётка

Для покрытия крыши она является важной частью стропильной и опорной системы

Варианты кровельной обрешётки:

• обрешётка кровли под металлочерепицу;
• обрешётка под профнастил;
• обрешётка под шифер и его монтаж.

https://youtube.com/watch?v=nENtDpL0m5E

Иногда обрешётка делается из уложенных вплотную досок, которые крепятся к стропилам. Вместо досок можно использовать листовой материал. Листы OSB обладают влагостойкостью, благодаря им образовывается идеальная однотонная ровная поверхность, которая долговечна и надёжна.

Можно воспользоваться и более известным способом:

• уложить на стропила поперечные бруски, идущие параллельно коньку крыши;
• на них закрепить доски или брусья, которые направляются от конька к краю кровли.

После того как будут смонтированы оконные проёмы и выполнена обрешётка, начинайте укладывать выбранный вами кровельный материал. Он монтируется снизу. Там, где образовываются стыки скатов крыши, верхний ряд необходимо накладывать на нижний внахлёст, чтобы над ним создался козырёк.

Завершающим этапом будет установка водосточных желобов, ограждений. Построенная собственноручно ломаная крыша ничем не отличается от аналогичных конструкций, изготовленных профессионалами.

https://youtube.com/watch?v=eo_AenJ19zE

Вариант выноса стропил за линию стены

Довольно часто получается так, что планируемая стропильная система мансарды образует недостаточно широкое внутреннее пространство. Данный способ выполнения работы — вынос стропил за линию стены — позволяет расширить пространство мансарды. В таком случае стропила будут опираться на балки верхнего яруса (в остальных ситуациях они лежат на мауэрлате). В данном варианте можно целиком отказаться от мауэрлата. Но в конструкции в обязательном порядке необходимо устанавливать усиливающие подкосы. Связано это с тем, что под определенной частью сооружения полностью отсутствует опора.

Как уже было упомянуто, от монтажа мауэрлата получится отказаться. Но крайне желательно залить железобетонный пояс. Он будет использоваться для крепления балок к стенам сооружения. Балки фиксируются с поясом при помощи анкеров. В них нужно вставить опорные стойки не больше чем на треть.

Этапы сооружения выносной стропильной системы ломаной мансардной крыши:

1. Первый шаг — размещения крайних балок конструкции, они будут определять контуры свесов. Поскольку планируется высокая нагрузка на перекрытие, подходят балки от 150×200 мм. Желательно получить идеальный прямоугольник. Если фигура не выходит, нужно передвигать балки до нужного результата.
2. Теперь нужно натянуть шнурку между установленными балками. По ним получится уложить остальные бруски. Нужно тщательно следить за шагом и высотой. Шаг между ногами должен быть равен расстоянию между деталями. Если крыша утепленная, то лучше всего делать шаг 60 сантиметров. Связано это с тем, что у плиты теплоизоляции такая же ширина. Для шага 60 сантиметров подойдут балки 150×50 мм.
3. От противоположных краев нужно отложить расстояние, равное длине короткого катета прямоугольного треугольника. В полученных местах следуют проделать гнезда с глубиной на треть балки. Они будут использоваться под крайние опоры.
4. Вытеска шипов используется для создания опор. Они должны соответствовать размерам гнезд. Угловые опоры получится сделать из бруса 100×150 мм, из него же выйдет изготовить 2 несущие опоры для фронтона конструкции. Для рядовых стоек подойдет заготовка 50×100 мм. Опорные элементы стоит делать на 10 сантиметров длиннее проектной высоты.
5. Нужно закрепить угловые стойки с помощью временных распорок, соединить их разметочной шнуркой.
6. По линии шнурки получится определить точки выборки гнезд для вставки простых опор в балки.
7. Теперь нужно монтировать рядовые и несущие опоры в середину фронтона.
8. На опоры надо уложить доски 50×150 мм. Они будут выполнять роли прогоны. Для закрепления подойдут уголки. Необязательно вбивать все гвозди в соединительный элемент, хватит двух или трех. В итоге выйдет каркас стен конструкции мансардных крыш стропильной системы.
9. При помощи брусков нужно соединить опоры с прогонами на уголки, находящиеся друг напротив друга. Данные элементы выступают в качестве ригелей, функционирующих на растяжение. Изготовить их получится из первосортного пиломатериала 150×100 мм. Для всех ригелей потребуется временная опора 150×25 мм (ее еще называют дюймовой доской или дюймовкой).
10. Сверху ригели нужно соединить такой же доской. Отступ от краев конструкции должен составлять от 20 до 30 сантиметров. Стоит установить временный настил из нескольких досок, с ним будет проще монтировать верхний ярус сооружения.
11. Теперь нужно сделать заготовку для нижних стропилин из дюймовки. Изделие следует приложить к торцу прогона и балки. Остается только выполнить разметку.
12. С помощью полученного шаблона изготавливаем нижние стропила. Проще всего в первую очередь выпилить верхний паз. А нижний паз получится сформировать по ходу дела. Такой подход позволит получить более качественные и аккуратные стропильные ноги.
13. Торцовые ноги нужно установить, а потом соединить разметочной шнуркой. По линии шнурки просто выполнить монтаж нижних стропил мансардного этажа.
14. Аналогичным способом нужно сделать заготовку для верхних стропил.
15. Для предыдущего шаблона нужно выполнить зеркально отраженный. Если все выполнено удачно, то по обеим заготовкам делаем нужно количество стропил верхнего яруса. Для этого подойдет брус 150×50 мм.
16. Теперь нужно выполнить сборку верхнего яруса конструкции, соединив все заготовленные элементы вместе.
17. Остается только закрепить ригели на бабки нужного размера. Низ закреплять жестко не надо, это требуется только для коньковой зоны.

Когда вышеописанные этапы выполнены, нужно прикрутить стропила к боковым стенам при помощи проволочных связок. Потом идет установка каркаса фронтона с дальнейшей обшивкой. Заключительный этап — монтаж обрешетки. Шаг нужно выбирать на основании характеристик кровельного материала.

Ломаная мансардная крыша своими руками

Стойки, откосы мансарды

Вся обвязка стен выполнена одинаково, как в одной части мансарды, так и в другой. Об этом Вы можете прочитать в первой статье «Мансарда своими руками». У нас ломаная мансардная крыша, целиком сделанная своими руками. Также, как и в другой части мансарды, ставились стойки с шипом и наклонные стойки. Также изготавливались и монтировались стропила. Напишу только о разнице между двумя частями крыши мансарды. А разница в том, как ставились столбы и клались потолочные балки. Ведь в первой статье я писала, что потолочные балки выполняют функцию ригелей.

Балки и столб

В этой части мансарды потолочные балки лежат на верхней обвязке, и скреплены шурупами с верхней обвязкой и стропилами.  В середине потолочные балки опираются на продольную балку, лежащую на столбах. В некоторой степени у нас потолочные балки выполняют функцию стяжек. Но в нашем случае стяжки не актуальны, потому что коньковая балка установлена на столбы, и к ней крепятся стропила. То есть, давление стропил на верхнюю обвязку стен небольшое, так как основная нагрузка — на столбы.

Этапы возведения

Закончив все расчеты и подготовительные этапы можно переходить к строительству. Несмотря на всю сложность конструкции ломаной крыши ее можно возвести своими руками. Для начала необходимо определиться с размерами и схемой крыши, а потом придерживаться пошаговой инструкции.

• Первый этап строительства заключается в установке мауэрлата, к которому впоследствии крепятся концы стропил. Деревянный брус укладывается по всему периметру стен.
• Если нижний этаж построен не из дерева, то в стенах необходимо сделать отверстия для анкеров на расстоянии 2 метра и установить крепеж. Далее, на поверхность укладывается гидроизоляционный слой и деревянный брус с отверстиями для крепежа. Затем, можно переходить к установке мауэрлата, который плотно притягивается к анкерам.
• Следующим шагом идет установка балок перекрытия. Они будут служить потолком для первого этажа и опорой для вертикальных стоек второго этажа. В первую очередь балки монтируются с двух сторон на торцевых сторонах здания, затем между ними натягивается бечевка для указания плотности. Необходимо строго соблюдать горизонтальный уровень для качественной основы кровли. Затем, размещаются промежуточные балки. Края балок промазываются мастикой.

• Установка стоек производится по тому же принципу. Сначала монтируются стойки по двум сторонам постройки, а затем устанавливаются промежуточные элементы. Между стойками необходимо оставлять расстояние не более 2 метров. Для фиксации стоек можно использовать временные распорки. Высота стоек должна быть на 10 см выше желаемой высоты потолка.
• Затем, между промежуточными стойками устанавливаются прогоны и недостающие стойки. Таким образом, мансарда получает очертания каркаса внутренних стен.
• При помощи металлических крепежных уголков к прогонам крепятся поперечные балки. Сверху все затяжки скрепляются доской – это необходимо для придания конструкции большей жесткости.
• После этого устанавливаются стропила. Для этого на расстоянии около 1–1,2 метра на мауэрлате размечаются точки монтажа. В первую очередь устанавливаются боковые стропила, а затем промежуточные. При необходимости наслонные стропила можно подпереть подкосами.

• После этого можно переходить к верхним стропилам. Для начала две доски устанавливаются и соединяются между собой с боковой части дома. Крепление фиксируется с затяжками. Если длина мансарды не превышает 10 метров, для придания конструкции большей жесткости необходимо использовать подкосы. В ином случае необходимо выполнить продольное соединение коньковой балкой. Далее, устанавливаются остальные пары стропил.
• Затем, нашиваются подвески, которые необходимы для того, чтобы затяжки были надежно зафиксированы без временных подпорок. После этого устанавливаются каркас фронтона и фасадные составляющие: окна, двери, балкон.
• Заключительный этап возведения заключается в обшивке фронтов и крепления обрешетки. Шаг обрешетки выбирается индивидуально, исходя из выбранного кровельного материала.

Ломаная крыша – конструктивные особенности

Крыша своими руками двухскатная углом наиболее часто применяется при строительстве построек из сруба. По своему внешнему виду такую крышу принято делить на две части:

• нижняя часть (более крутая);
• верхняя часть (пологая).

Такая конструкция и структура оформления позволяет сделать чердачное помещение максимально комфортным за счет увеличения объема мансарды. При самостоятельном строительстве такой кровли следует помнить, что стропильная ферма включает в себя несколько стропил. В прямоугольнике, который является внутренним помещением чердачного помещения, по бокам должны быть установлены наслонные стропила, а сверху необходимо располагать висячие стропила.

Выводы

Не стоит спешить с расчетами, если у вас нет никаких практических навыков, то результаты программ можно использовать как рекомендации. Очень полезно ознакомиться с параметрами кровельных систем уже построенных зданий. Выберите для себя походящий стиль и попроситесь к владельцу на экскурсию.

Конструкцию стропил можно посмотреть в уже отстроенном здании

Если у него есть мансардное помещение и стропильная система не видна, то можно получить практическую консультацию у опытных строителей.

Крыша – очень сложный и ответственный архитектурный элемент любого строения, не нужно с ним экспериментировать. Ошибки могут становиться причиной появления очень неприятных ситуаций, для их ликвидации потребуется много усилий, времени и финансовых средств. Намного выгоднее со всех точек зрения обратиться за помощью к профессионалам, чем самостоятельно заниматься такими сложными расчетами.
