Какие нужны крепежные элементы и материалы?
Что касается основного материала, самой доступной окажется деревянная лестница, но здесь важно особое внимание уделить прочности крепежа. Для изготовления такой лестницы вам нужны будут два длинных и два коротких бруска, а также кусок фанеры толщиной в 10 миллиметров
Давайте рассмотрим этот момент подробнее. Все конструкции, которые помогают открывать лестницу с люком низ, отличаются только наличием дополнительных механизмов и амортизации. Амортизация, в свою очередь, облегчает закрывание и открывание лестницы. И все необходимые шарнирные элементы вы можете купить в любом магазине. Но вполне подойдут для устройства такой лестницы простые металлические полосы, просверленные в нескольких местах, а дороже всего вам обойдется для обустройства лестницы алюминиевая раздвижная система.
Нехитрое и практичное крепление:
Более сложная система:
А вот какие требования предъявляются к крепежу всей лестницы. Первое – это способность выдержать вес всей конструкции, а также вес человека, который будет по ней подниматься и спускаться. И не только статические нагрузки стоящего на ней человека с его определенным весом, но и динамические, которые бывают на много больше статических. Например, человек оступился и резко встал на ступеньку пониже, или пошатнулся и налег на лестницу всем своим весом, но резко и внезапно.
И, наконец, отметим возможность легко управлять конструкцией
Как вы понимаете, такая лестница весит прилично и важно, чтобы вы потом посмотри легко ее открывать. И при закрытии, вам придется поднимать весь вес сразу, а потому предусмотрите специальные пружины, которые облегчат вам весь процесс со временем – вы будете благодарны такому такой хитрости
Выдвижная лестница на верёвке
Простая и надёжная конструкция, позволяющая расположить обычную лестницу на чердаке. Правда, при этом чердак должен иметь достаточно большую высоту, чтобы она там поместилась.
Для этой конструкции вам потребуется самая обычная приставная лестница из дерева. Сделайте её такой, чтобы вам было удобно подниматься и спускаться с её помощью на чердак. Она должна устойчиво стоять на полу с небольшим уклоном, и иметь пару ступеней выше уровня чердака, чтобы по ней можно было подняться на самый верх и без усилий переступить на чердак.
Выдвижная лестница считается безопасной и надёжной конструкцией
Чтобы сделать своими руками выдвижную лестницу на чердак, вам потребуется верёвка и небольшое колёсико-блок. Вместо блока можно использовать простое металлическое кольцо, но при частом использовании верёвка об него будет истираться.
- Необходимо прикрепить блок где-то над люком, пропустить через него верёвку и привязать её концы вверху или внизу лестницы.
- Затем на люке на чердак со стороны чердака нужно закрепить крючок или защёлку, при помощи которой можно зацепить лестницу за край люка. Длину верёвки подбирают экспериментально, привязывают к лестнице и обрезают лишнее.
В итоге у нас получается удобный механизм, который, потянув за край верёвки, позволяет поднимать лестницу и опускать её. При опущенной лестнице у вас будет располагаться рядом конец верёвки.
Если вы потянете за веревку – лестница начнёт подниматься вверх на чердак. Закрепите её за край люка при помощи защёлки, и закройте люк. Защёлка должна быть шарнирной, чтобы нижняя ступень лестницы имела некоторый сектор вращения.
Можно согнуть из толстой проволоки по типу застёжки-американки, которая используется для привязки лески в рыбной ловле. Когда вы захотите влезть на чердак – откройте люк, освободите край лестницы, спустите вниз и поставьте на землю.
Угол наклона – важный критерий безопасности выдвижной лестницы, ведущей на чердак
Преимущества выдвижной лестницы:
- Она самая простая, а также самая надёжная и безопасная;
- В ней нет никаких сочленений, которые испытывали бы нагрузку при подъёме;
- Её можно рекомендовать пожилым людям, которые хотят подниматься по надёжной крепкой лестнице, но хотят, чтобы она свободно убиралась и доставалась.
> Из недостатков можно выделить:
- Требуется достаточная для неё высота чердака над люком, иначе при подъёме можно пробить лестницей кровлю снизу.
- Неприятности может доставить верёвка, которая будет слишком короткой и мешаться при подъёме по лестнице. Её лучше делать подлиннее и убирать вбок.
- При опускании лестницы её нужно немного придерживать, чтобы она не свалилась и не ударила в пол или по ногам. Это можно делать, придерживая за ту же верёвку.
Складные и раздвижные лестницы
Компромиссным вариантом в таком случае является складная или раздвижная лестница.
Достоинства этого варианта:
- не уменьшает площадь помещения (хотя и требует свободного места для разворачивания);
- достаточно надёжно и удобно в использовании;
- требует минимальных усилий для развёртывания;
- можно легко ограничить доступ детей на чердак;
- при необходимости складная лестница может быть снабжена перилами с одной или с двух сторон (для раздвижных такая конструкция не используется);
- в сложенном (нерабочем положении) может быть полностью скрыта за чердачным люком и поэтому не нарушает дизайн помещения;
- можно по приемлемой цене приобрести уже готовую конструкцию, в то время как стационарную лестницу всегда придётся строить своими руками.
Основным недостатком складных и раздвижных конструкций является высокая крутизна — обычно 60º—75º, что затрудняет подъём и спуск, особенно для пожилых людей (комфортной крутизной считается угол не более 45º). Из-за этого такие конструкции непригодны, если чердак используется для жилья или часто посещается по иным причинам, а также если чердаком часто пользуются люди преклонного возраста или дети.
Раскладные и раздвижные лестницы могут располагаться не только внутри, но и снаружи дома. Однако внутреннее расположение для них — существенно удобнее и безопаснее (особенно при плохих погодных условиях).
Виды складных чердачных лестниц
Итак, а теперь разберемся, каких видов бывают чердачные складные лестницы.
Конструкция #1 – раздвижные лестницы
Раздвижные лестницы состоят обычно из двух секций, одна из которых крепится прямо к крышке люка, а вторая раздвигается уже вертикально при помощи специальных направляющих. Когда вы складываете такую лестницу, одна секция при этом как бы наползает на другую, что достаточно удобно. Единственный минус – это громоздкость всей конструкции, которая требует широкого проема в чердачном перекрытии.
Конструкция #2 – раскладные с пружинным механизмом
Наиболее популярны сегодня – раскладные лестницы, иначе называемые секционные. Состоят такие из трех-четырех секций, которые легко выпрямляются в лестничный марш. Соединены они между собой специальным пружинным механизмом.
Раскладные конструкции считаются самыми сложными по своему устройству, так как у них много крепежных элементов и их правильно нужно присоединять к отверстию люка. Такие лестницы изготавливаются как из дерева, так и из металла.
Конструкция #3 – телескопические лестницы
Следующий вид – это телескопическая конструкция. Она замечательно себя показывает в тех случаях, когда чердак посещается довольно часто. Например, когда его специально утеплили, чтобы сделать жилым, хотя до полноценной мансарды еще не дошло. Т.е., мы говорим о техническом чердаке, как гардеробная или мастерская, а в этом случае жилой мансарды лучше поставить винтовую лестницу из дерева или металла и обязательно с перилами.
В телескопической конструкции блоки выдвигаются поочередно, при этом занимая как можно меньше пространства. И хороши такие лестницы особенно тем, что их можно выдвинуть практически на любую длину, что особо ценно для высоких потолков. Но подобные приспособления не пригодны для детей и старшего поколения в доме, которым достаточно трудно дотянуться до нижней секции и вообще справиться со всей конструкции.
Конструкция #4 – упрощенные складные лестницы
Эти виды складных лестниц не прячутся за люком на чердаке, но их легко убирают в угол или за интерьерную декорацию. Например, вот такой более редкий вид, который обычно изготавливается самостоятельно, тоже имеет право на жизнь:
А такие варианты складных лестниц довольно популярны за рубежом:
Но оба этих варианта обладают немалыми минусами, одни из которых способны привносить дискомфорт в интерьер жилого помещения, откуда идет выход на чердак, и через месяц-другой такие конструкции уже надоедают хозяевам своей бестолковостью до оскомины. А поэтому мы все-таки предлагаем вам разобраться подробнее с более практичными складными лестницами, которые легко складываются и прячутся за крышкой люкой.
Разновидности мансардных лестниц
Чердачная лестница с люком своими руками чертежи и пошаговые мастер-классы с инструкциями В зависимости от типа конструкции, условий размещения и эксплуатации различают несколько видов лестниц. Подходящий вариант сооружения выбирается исходя из индивидуальных требований.
Место установки
Для доступа на чердак можно использовать конструкции, установленные внутри помещения и вне его. Конечно, если мансарда используется лишь для хранения старого хлама или инструмента и посещать её часто нет абсолютно никакой необходимости, можно воспользоваться и уличной лестницей. Но в зимнее время года перемещение может представлять определённое неудобство и даже опасность для здоровья человека. Если же чердачное помещение эксплуатируется, то подъем на него с улицы ведёт к большим потерям тепла.
Маршевые и винтовые образцы
Все стационарные лестницы делятся на два вида. Они могут быть маршевыми или винтовыми. Маршевые модели представляют собой сооружение из одного или нескольких прямых пролётов, называемых маршами. Такой вид относится к наиболее безопасным и комфортным для перемещения. По широкой конструкции, оборудованной перилами, можно смело передвигаться даже на скорости. Однако для размещения маршей требуется приличное место, которого в дачных постройках обычно не хватает.
Винтовые системы занимают гораздо меньше пространства, ступени в них закреплены под определённым радиусом. Лестницы очень привлекательны и изящны на вид, но передвижение по ним не слишком удобно и сопряжено с некоторой опасностью получения травм.
Пространственная мобильность
Обеспечить доступ на мансарду можно при помощи стационарных или мобильных сооружений. Нет никакого сомнения, что стационарные лестницы способны обеспечить лёгкие и удобные подъёмы и спуски. Но нужно учитывать, что не в каждом помещении можно найти пространство для размещения габаритной конструкции. Даже если такое место есть, существует множество вариантов, как использовать площадь в загородном строении более рационально. Поэтому в ряде случаев использование мобильных моделей представляется единственным выходом из ситуации.
Мобильные конструкции разделяются на несколько видов:
- Приставные модели.
- Стремянки.
- Складные лестницы.

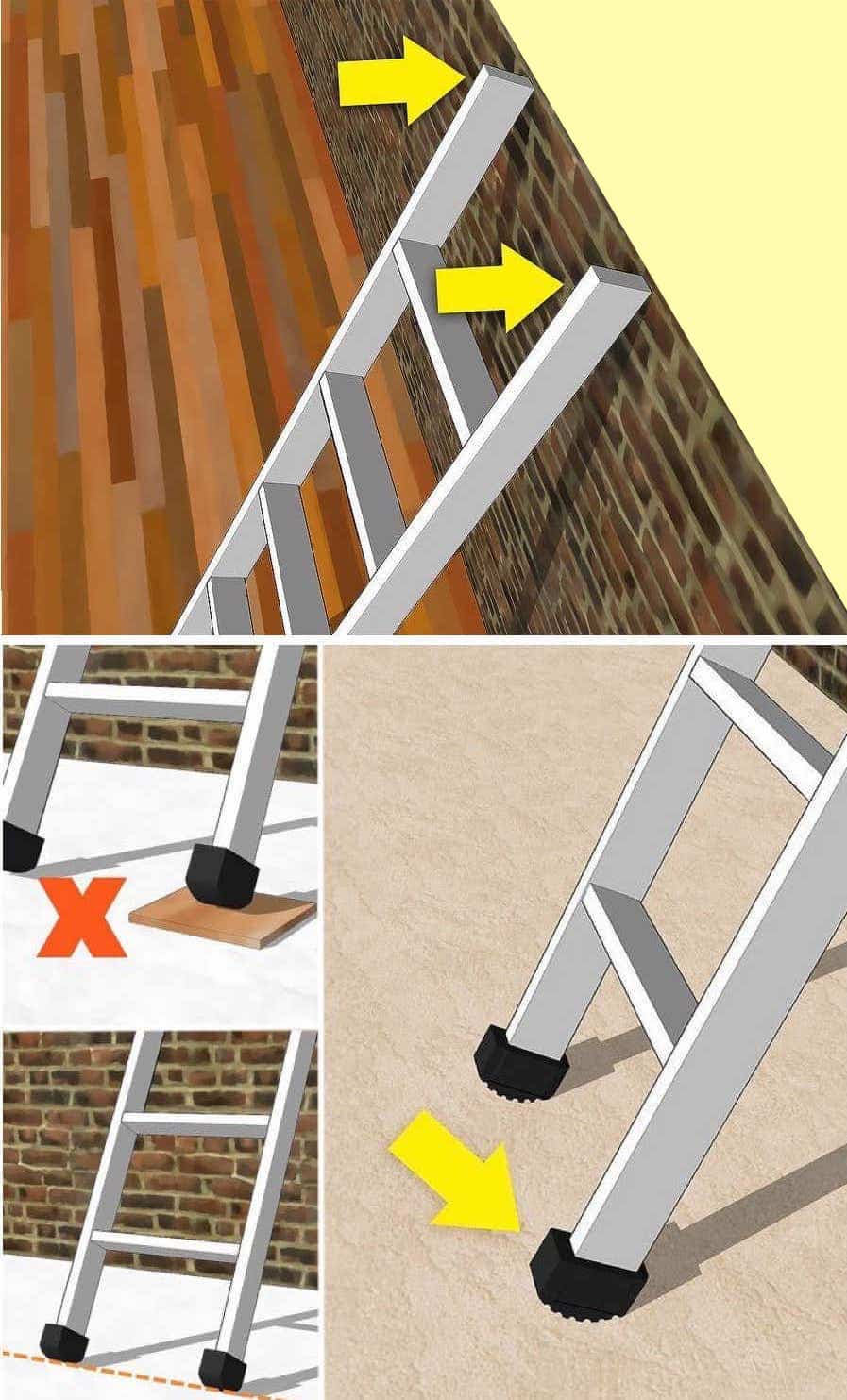

Приставные варианты относятся к наиболее неустойчивым, а поэтому довольно травмоопасны. Их можно использовать только в крайнем случае. Стремянки более безопасны в эксплуатации, но также далеки от совершенства.
Что же представляют собой складные лестницы, установленные для доступа на чердаки и мансарды? Это своего рода «трансформеры», состоящие из нескольких секций или раздвижные. Компактные модели удобны в эксплуатации, их можно выдвигать и складывать, не прилагая серьёзных усилий. В последнее время такие модели пользуются огромной популярностью, что совсем неудивительно.
Преимущества складных лестниц:
- Конструкции в сложенном виде убираются в чердачное перекрытие. Они совершенно не занимают пространства как в жилом помещении, откуда осуществляется доступ на мансарду, так и на самом чердаке.
- Убранная в потолок складная лестница, идущая на чердак, не портит вид облицовки помещения, так как люк можно отделать тем же покрытием, что использовалось на потолке.
- Грузоподъёмность сооружений составляет 150 кг. Этого вполне достаточно для перемещения даже довольно грузных жильцов.
- Раскладная лестница на чердак не требует специального ухода, она долговечна и стойка к воздействиям влаги и температурных изменений.
- Установленное внутри строения сооружение позволяет попадать в мансардное помещение с достаточной степенью комфорта, невзирая на погодные условия.
- Высоту конструкции можно варьировать в зависимости от высоты потолка в помещении.
- Цена моделей не является заоблачной даже при приобретении изделия в готовом виде.
- Вес складных сооружений позволяет устанавливать их в перекрытие, не прибегая к дополнительному усилению.
- Мобильную конструкцию можно в случае необходимости быстро демонтировать и перенести в другое место.
- Установка складной модели не представляет особых трудностей даже для не слишком опытных людей. К тому же в комплекте обязательно есть подробная инструкция по монтажу.
Конечно, даже у таких универсальных сооружений присутствуют определённые недостатки. Перемещать габаритные грузы по этим системам не получится. Это определяется размерами люка, устроенного в потолке
Спускаться и подниматься по лестницам следует с осторожностью, так как угол наклона конструкции, ширина и глубина ступеней не позволяют делать это без опаски
Классификация раскладных чердачных лестниц
Существуют следующие виды раскладных чердачных лестниц:
- переносные (приставные, стремянки);
- откидные (рычажные, раскладные, ножничные);
- раздвижные (телескопические или складные).
Переносные лестницы весьма небезопасны и в основном используются как временный вариант, например, при строительстве дома.
Монолитные лестничные конструкции, безусловно, являются самыми удобными и безопасными в эксплуатации, но для малогабаритных помещений не подходят, из-за их большого размера. Поэтому для таких жилых помещений выдвижные лестницы станут оптимальным вариантом. Они занимают немного места, просты и безопасны в использовании.
А большой выбор конструкций позволит определить вариант, который устроит именно вас.
В зависимости от материала, раздвижные лестницы бывают 3-х видов:
- деревянные;
- металлические;
- комбинированные.
Комбинация дерева и металла даёт отличные результаты – возможность длительной эксплуатации при минимальном весе конструкции.
Сам лестничный марш изготавливается из дерева, что существенно снижает общий вес изделия, а различные механизмы, крепления и пружины, придающие ему нужную жёсткость — металлические.
Деревянные модели предполагают использование только твёрдых пород дерева. При этом брус должен быть толщиной не менее 2-х см.
Если раскладная лестница используется слишком интенсивно, лучше применить комбинированную либо чисто металлическую конструкцию.
Чтобы избежать трения комплектующих во время трансформации, а также для герметизации проёма (когда лестница находится в сложенном состоянии), используется пластиковая фурнитура.
Чердачные лестницы-трансформеры могут раскрываться как автоматически (применяется электропривод), так и вручную. Как правило, ручной привод предполагает присоединение к какого-либо груза, который, в свою очередь, облегчает процесс разборки (сборки) конструкции: плавно спускает лестницу либо, наоборот, затягивает её наверх, в нишу.

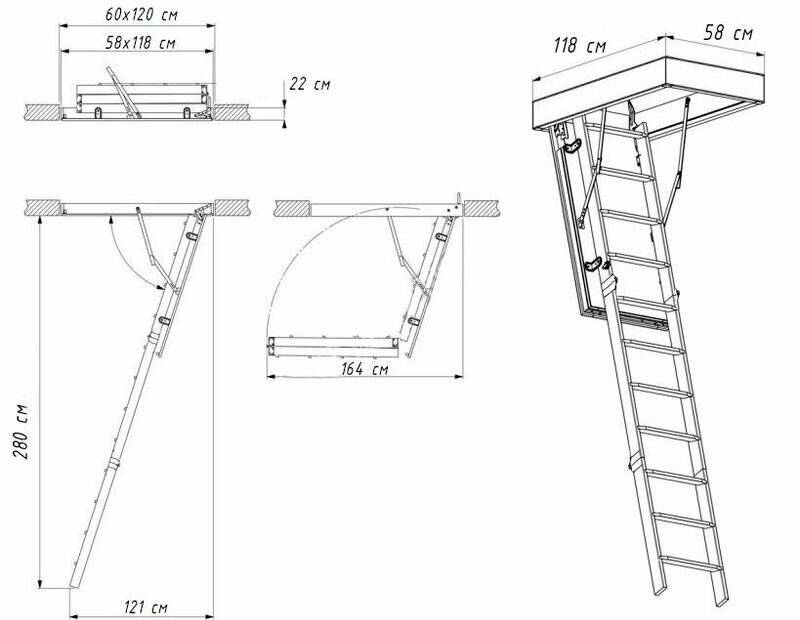

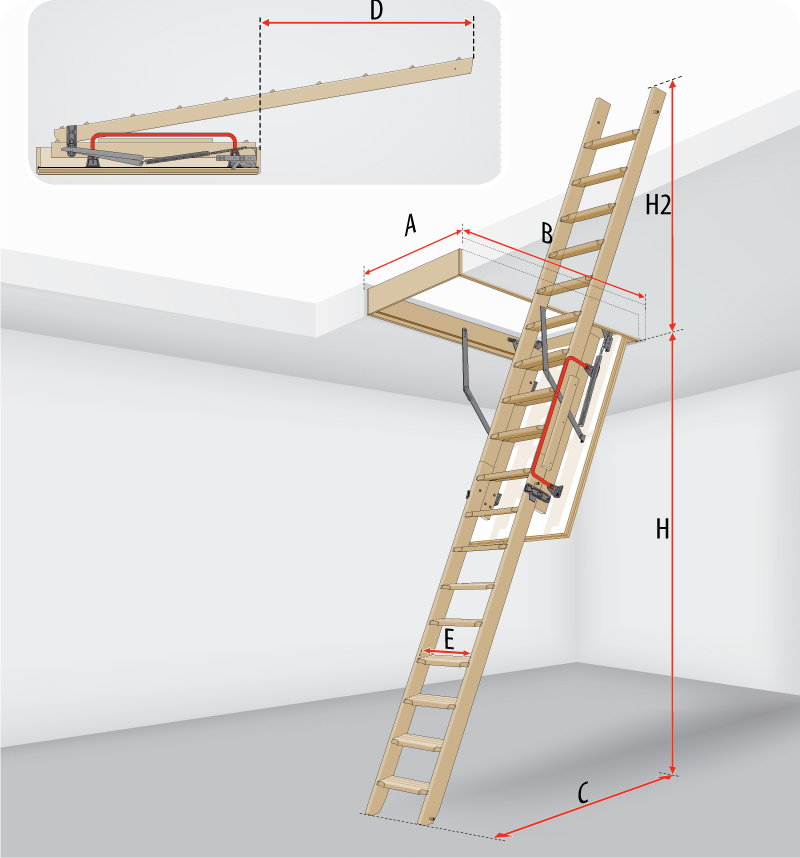

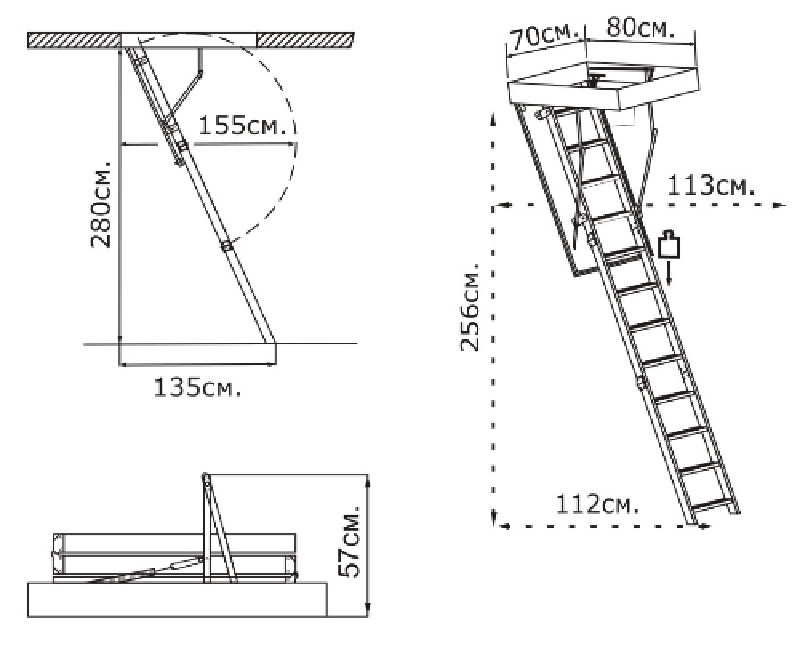

Размеры чердачных складных лестниц
Рекомендуемая высота — 3,5 метра. Превышение этого размера уменьшает жёсткость изделия, и снижает безопасность его использования.
Ширина должна быть 60—70 см.
Угол наклона лестничной конструкции — от 60 до 75 градусов. При меньшем значении лестница будет занимать много места, при большем — пострадает ваша безопасность. Следует также помнить, что размер чердачного люка напрямую зависит угла наклона, то есть, чем больше угол, тем меньшими размерами должен обладать люк, и наоборот.
Минимальная нагрузка на конструкцию — 150 кг.
Толщина ступенек — от 18 до 22 см. Ступени должны располагаться параллельно к полу и не скользить, в противном случае рекомендуется наклеить на них специальные накладки.
Для удобства использования, расстояние между ступенями должно составлять 19,3 см.
Как приделать складную лестницу к люку
В гараже или мастерской у каждого умельца наверняка найдется весь необходимый инструмент, обрезки досок и шурупы для сборки. Все недостающее можно приобрести, распилить, предварительно обработать рубанком или прошлифовать. Но лучше взять готовую приставную лестницы, распилить надвое и пристроить к чердачному люку.
Самым доступным вариантом является сосна, иногда в производстве используют кленовую или дубовую древесину.
Сооружение простейшей 2-секционки проще соорудить самостоятельно, если есть элементарные навыки работы с деревянными брусками. На изготовление уйдет не более 3-4 часов, если правильно сделан чертеж.
Рекомендуется приготовить 4 карточные петли, бруски толщиной 20-30 мм, их длина должна соответствовать ширине чердачного люка. Также понадобятся анкера и саморезы, крючки и петли.
Понадобится обычная деревянная лесенка, размер которой больше высоты комнаты. Если под руками нет лестницы необходимой длины, можно нарастить имеющуюся отрезком с такими же параметрами, соорудив раскладной трап.
Чтобы не ошибиться с габаритами, помимо возможной весовой нагрузки на изделие нужно учитывать ряд нюансов.
Можно своими руками сделать и приставную лестницу, прибив перекладины на одинаковом расстоянии к 2-м параллельным доскам, которые выглядят вполне надежными.
С крепления брусков можно начать монтаж трапа, прикрепив на петле к верхнему краю лестницы. Второй брус жестко монтируется к нижней части.
Распил получится аккуратнее по наметке. Два неравных сегмента должны быть соединены металлическими петлями. Достаточно 2/3 от длины для верхней части, чтобы было удобно пользоваться изделием, складывая у стены, когда нет необходимости в подъеме на чердак.
С обратной стороны наискось крепятся рейки, обеспечив надежность и достаточную жесткость конструкции. А верхний брус анкерами крепится к стене под проходом на чердак. Подгибаемая к стене нижняя часть лесенки должна фиксироваться крючками и петлями, закрепленными на стене (выше распила).
Минимальное количество ступеней обычно составляет 13 штук, а максимальное доходит до 16 штук.
Вариант № 2 – сварная лестница из стальных трубок и уголка. Очень удобно пользоваться металлической лестницей в 3 сложения, которая крепится с обратной стороны крышки люка. В сложенном виде на люке она должны выглядеть в виде наклонной сплюснутой буквы «N».
Легкий алюминий больше подходит для раскладных конструкций, если крепление трапа и сочленение отдельных деталей обеспечено стальными петлями.
Для сооружения необходим чертеж со всеми размерами металлических заготовок. Обычно за такую работу берутся специалисты-сварщики или мастера с опытом работы по металлу.
Крышка люка должна бесшумно закрываться и плотно укладываться в чердачный проход. Накладная дверца может быть примерно на 2-3 см шире, если она будет снабжена уплотнительной резиной – для максимальной герметичности. Крышка люка может быть деревянной (она теплее) или из листовой стали (требует утепления).
Такие сооружения необходимо периодически смазывать, чтобы механизмы работали бесшумно.
Вариант №3 – временная канатка, которую можно соорудить за полчаса. Для этого нужен прочный канат небольшой толщины и несколько деревянных перекладин с просверленными по бокам отверстиями
Узлы послужат надежной фиксацией для импровизированных ступенек, но важно завязывать их на равном расстоянии, чтобы лесенка не косила
Остается вверху надежно закрепить концы каната на брусок и закрепить его анкерами на стене прямо под входом наверх. После сооружения стационарной лестницы, веревочный вариант пригодится на детской площадке.
Необходимые инструменты и расходные материалы
Изготовление складной лестницы на чердак своими руками – мероприятие простое и не требующее глубоких знаний в области строительства, поэтому справиться с этой задачей можно без особого труда.
Перед началом любой деятельности следует подготовить инструментарий и обзавестись материалом. Набор инструментов не предусматривает наличия дорогостоящего оборудования и включает в себя привычный для каждого человека список подручных средств:
- пила или электролобзик;
- дрель или шуруповерт с набором бит;
- рулетка;
- саморезы по дереву;
- анкера, уголки и навесные крючки;
- цельная конструкция лестницы с запасом длины боковых оснований на 20–25 см;
- 4–6 петель карточного типа;
- брус с толщиной 3–4 см.

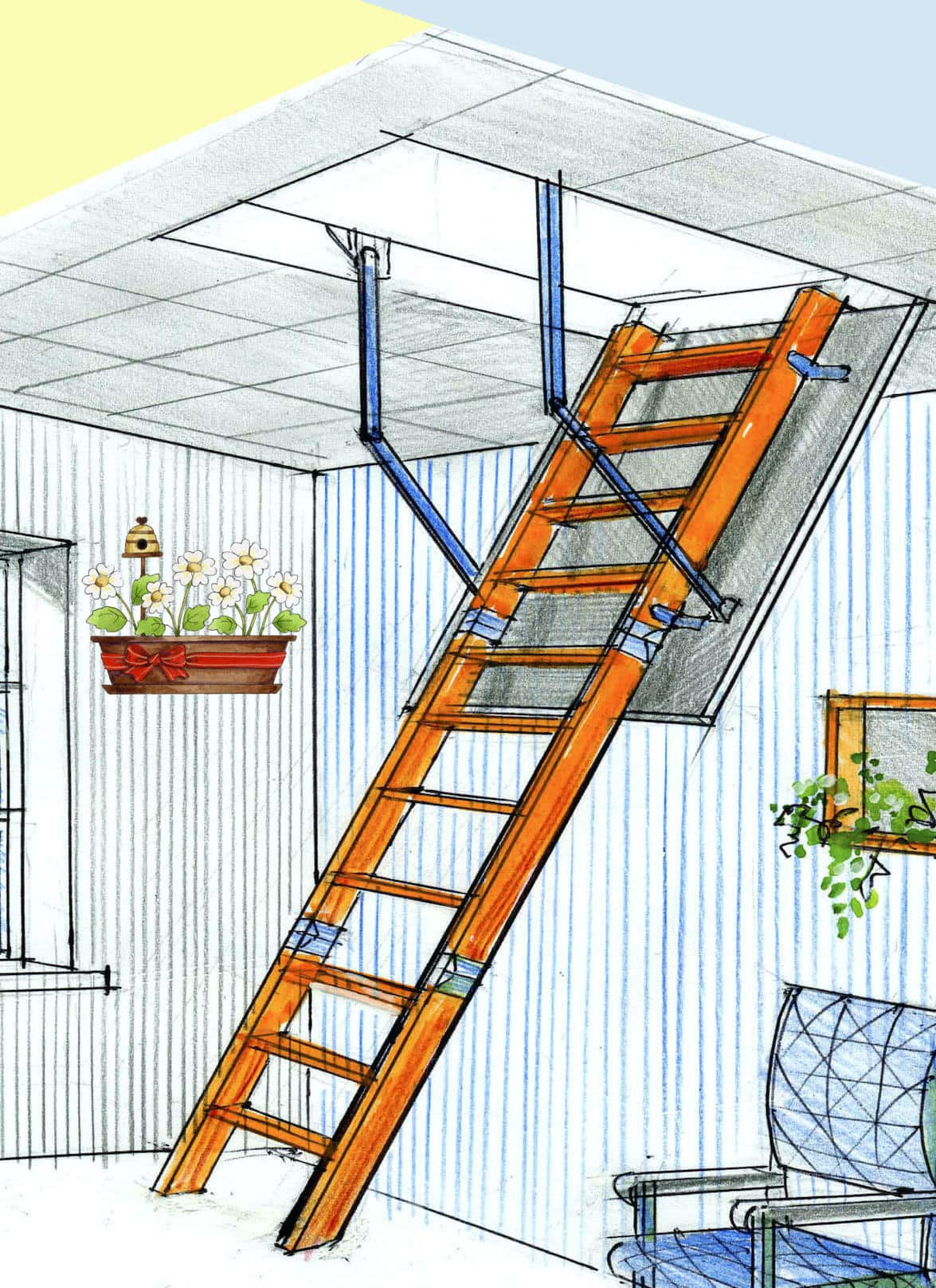

Складная лестница на чердак своими руками
Несложна в изготовлении выдвижная лестница на чердак своими руками, правда придётся приложить некоторые усилия и терпение. Такие конструкции может быть деревянная или металлическая.
Перед работой нужно удостовериться, что проём для крышки люка сделан и оборудован правильно. Также заранее приготовить нужный инструмент, материалы, в том числе для укрепления входа на чердак.
Подготовка
Для работы понадобятся:
- дрель (перфоратор);
- шуруповёрт;
- карандаш;
- отвёртка;
- болты;
- молоток;
- набор пил, ножовок;
- стамеска;
- плоскогубцы;
рулетка.
Для изготовления лестницы из дерева:
- деревянные бруски;
- доски, подходящие по размеру;
- фанера;
- пенопласт;
- полиэтилен;
- навесы и шарниры, подъемный механизм (приобретается в строительном отделе);
- доски для ступеней, прочего;
- герметик (силикон или резина).
Складная лестница на чердак своими руками изготавливается почти из таких же материалов, как и кровати.
Процесс монтажа лестницы
Производится изготовка и установка люка с крышкой. Для этого надо сделать замер проёма, который можно расширить (сузить). Можно использовать размеры 1 м. 30 см. х 1 м. 40 см., но всё зависит от расположения проёма относительно границ помещения и если имеются свободные размеры потолочной поверхности.
После уточнения размеров создается эскиз на бумаге (как и в чертежах кровати), где указываются размеры будущей лестничной конструкции. Чертежи помогают избежать ошибок при распиле материалов.

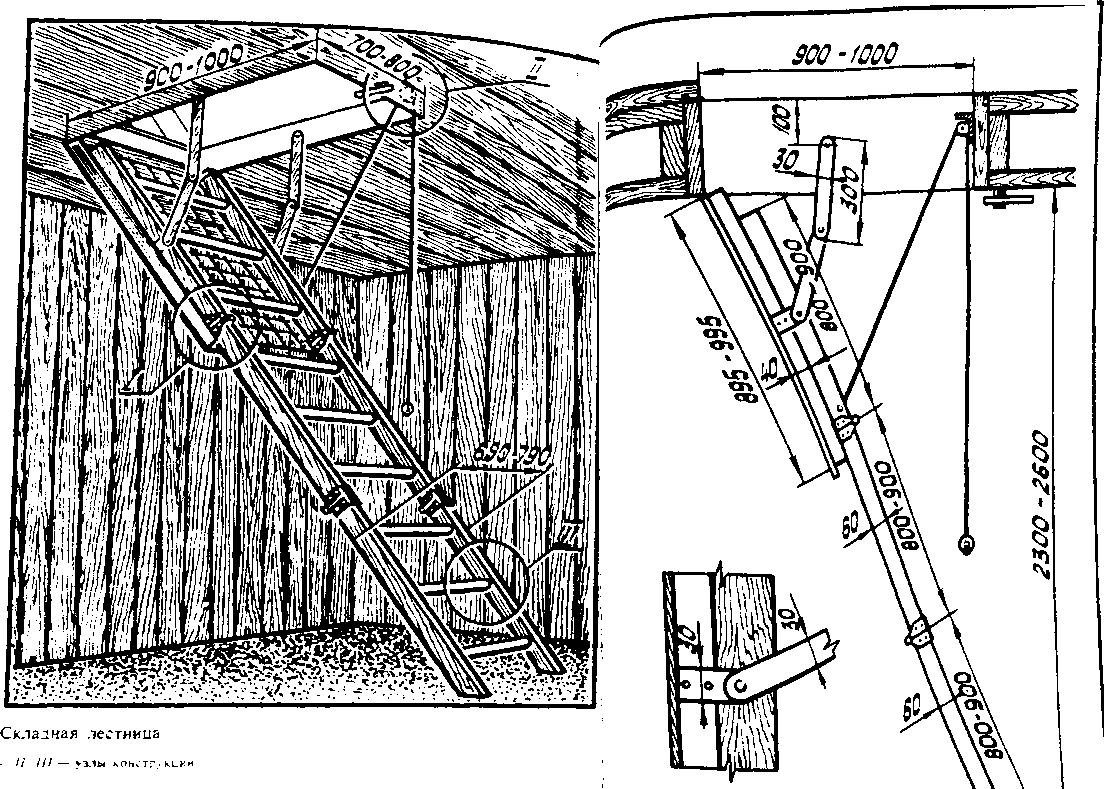

Механизм действия складной чердачной лестницы
Первой изготавливают раму люка. Её нужно сделать надежно укрепленной, так как от неё зависит качество всей конструкции
Нужно уделить ей особое внимание
Раму с прямыми углами нужно сделать путём спиливания углов, так чтобы при состыковке досок друг к другу получился каркас с прямыми углами. После примерки на существующий проём, углы рамы мажут клеем.
Можно установить временные распорки, пока клей не подсохнет. После высыхания клея, раму устанавливают в проём с помощью гвоздей (100 мм.).
Готовое изделие будет размещено поверх крышки люка. Крышку можно сделать из фанеры, между листами помещают полиэтилен для препятствия парообразованию.
Схема устройства стационарной лестницы на чердак
Готовыми навесами крышку прикрепляют к раме. К крышке прикрепляют удобную ручку и подъемный механизм.
Складную лестничную систему делают из заранее отмеренных брусьев. Брусья каждой секции короче предыдущей, начиная с верхней
Важно предусмотреть, чтобы конструкция в сборе была в виде блока лестниц и свободно проходила при закрытии люка в проеме. Это учитывается ещё на этапе чертежа. Ступени тоже изготавливаются из брусьев, размеры секций должны быть соответствующие
На внутренней стороне тетивы брусьев (боковые брусья лестницы) надо сделать вырубки для надёжного закрепления перекладин. Ступени ставятся в вырубки и закрепляются саморезами
Ступени тоже изготавливаются из брусьев, размеры секций должны быть соответствующие. На внутренней стороне тетивы брусьев (боковые брусья лестницы) надо сделать вырубки для надёжного закрепления перекладин. Ступени ставятся в вырубки и закрепляются саморезами.
Складывающиеся части изделия соединяются готовыми петлями.

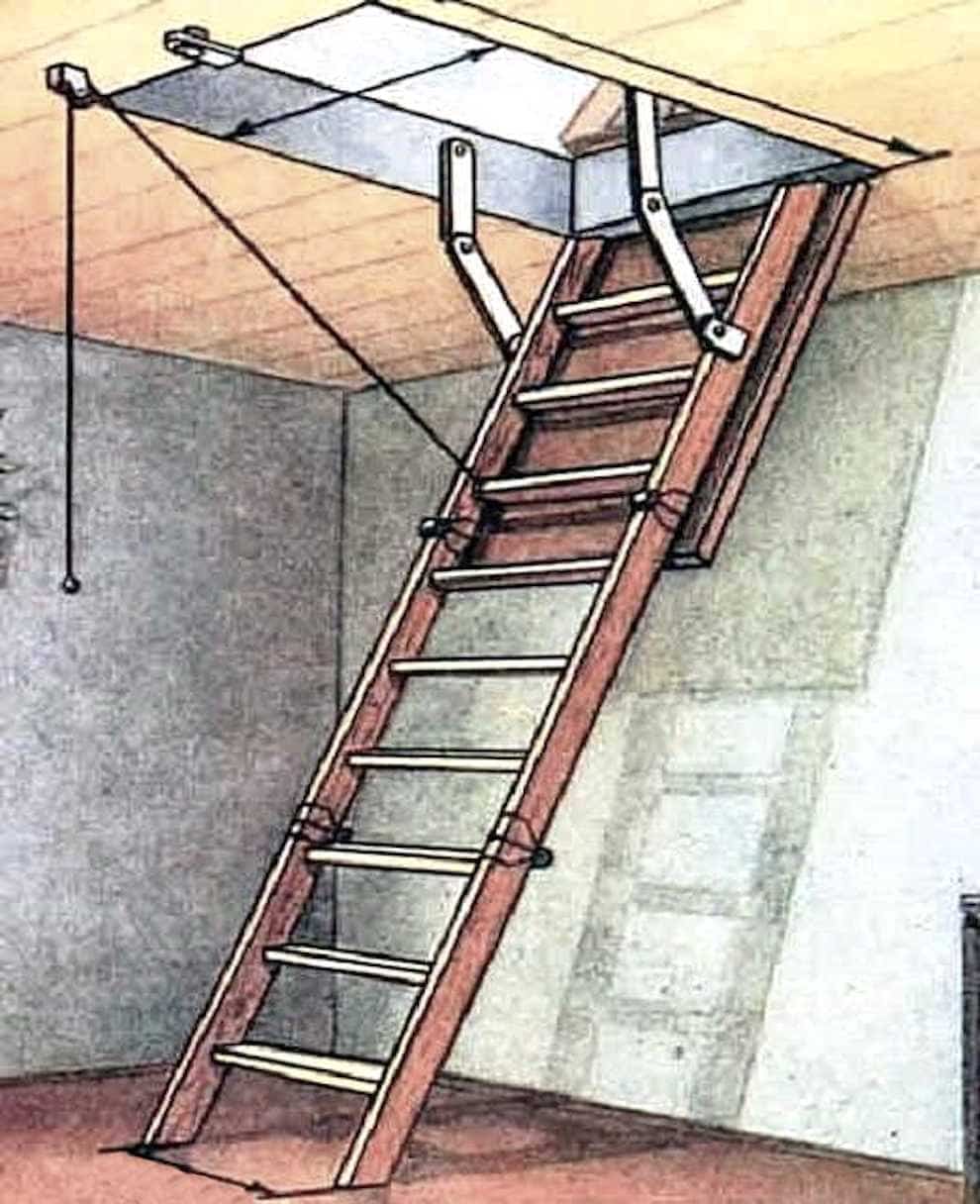

Основные составляющие механизмы складной чердачной лестницы
Эти петли крепятся так, чтобы место соединения металлических планок был ровно на месте соединения секций. Собранная конструкция крепится к крышке люка металлическими углами.
В конце изготавливают задвижку с помощью готовой фурнитуры в виде пружины или шарниров. Некоторым помещениям подойдёт только раздвижная модель со стороны улицы. Ну вот, теперь осталось даже место для кровати.
