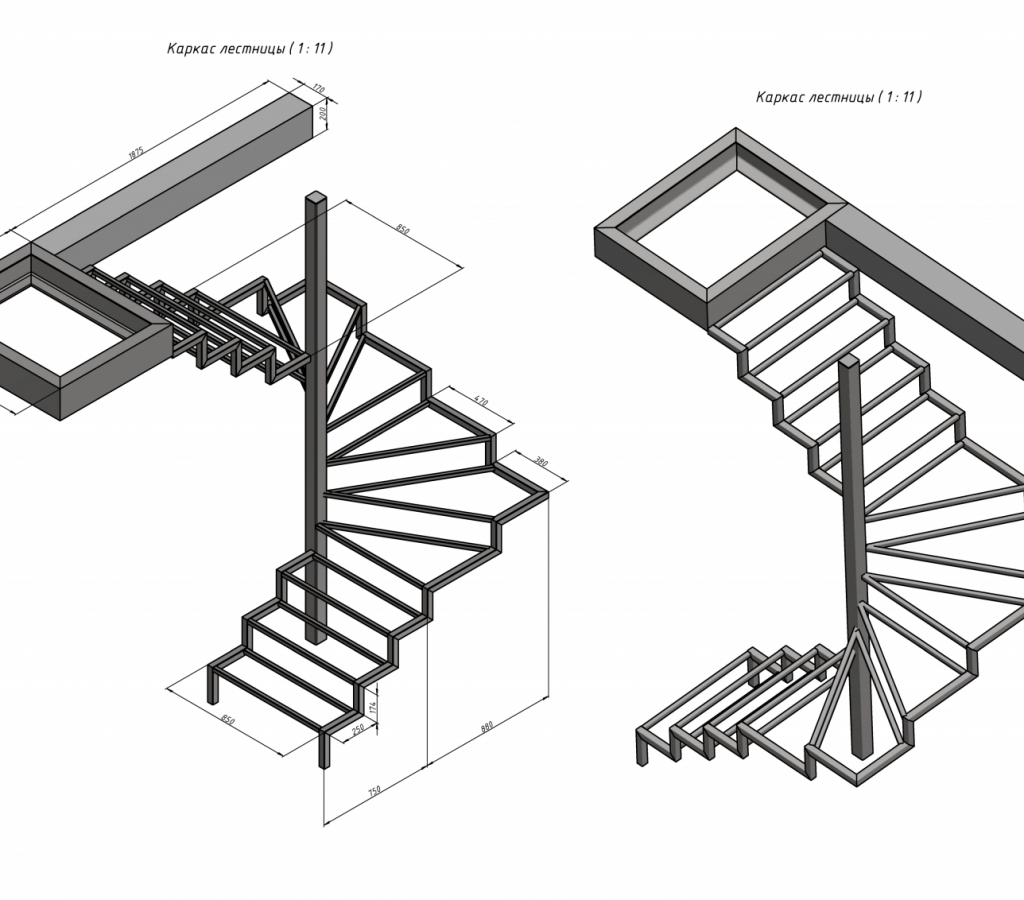

Винтовая лестница из профиля и трубы
Для винтовой конструкции, которую предпочитают при недостатке места для маршевых лестниц, потребуется опорная труба и профилированные заготовки для ступенек. Трубы должно быть 2, одна сечением меньше – для основы, другая – немного шире диаметром, она режется на гильзы по 20-22см. К этим элементам сваркой присоединяют одинаковые элементы, которые разворачиваются веером, образуя высоту винтовой лестницы.
Для такой конструкции обязательны поручни, имеющие спиральную форму. Стальной профиль идет на основание и консоль, которые потом вместе привариваются
Важно, чтобы гильзы плотно прилегали, без люфтов и перекосов, их устраняют с помощью колец-уплотнителей. Готовую конструкцию приваривают и грунтуют под покраску
Совет! Перила для такой лестницы делают изящные металлические, поручни – из любого практичного материала, например, древесины или пластика.
В ограниченном пространстве или в целях экономии места можно соорудить винтовую лестницу
Стационарная конструкция легко крепится в двух точках (между этажами) или вдоль стены – на кронштейнах. Есть и другие способы крепления, которые сами по себе являются декоративным элементом в дизайне. Проще всего изменить цвет косоуров или всей лестницы окрашиванием специальной краской по металлу. Самыми востребованными считаются металлик, коричневый и черный цвета, наиболее естественными для лестниц на металлической основе.
От типа лестницы и ее надежности зависит не только гармоничность дизайна жилья, но и комфорт жильцов, и даже сама возможность использования второго или цокольного этажа. Поэтому к выбору проекта, расчетам и монтажу нужно подходить со всей ответственностью, а при малейших сомнениях в собственных способностях прибегать к помощи профессионалов.
Конструкция из профиля
Такие лестницы и перила легко монтируются, просто обрабатываются, они прочные и надежные. Оптимально использовать металлический профиль 40х60 мм.
Процесс монтажа невозможен без трех ключевых моментов:
1) Металлических балок, которые несут на себе основную нагрузку. Одна или две – зависит от типа конструкции.

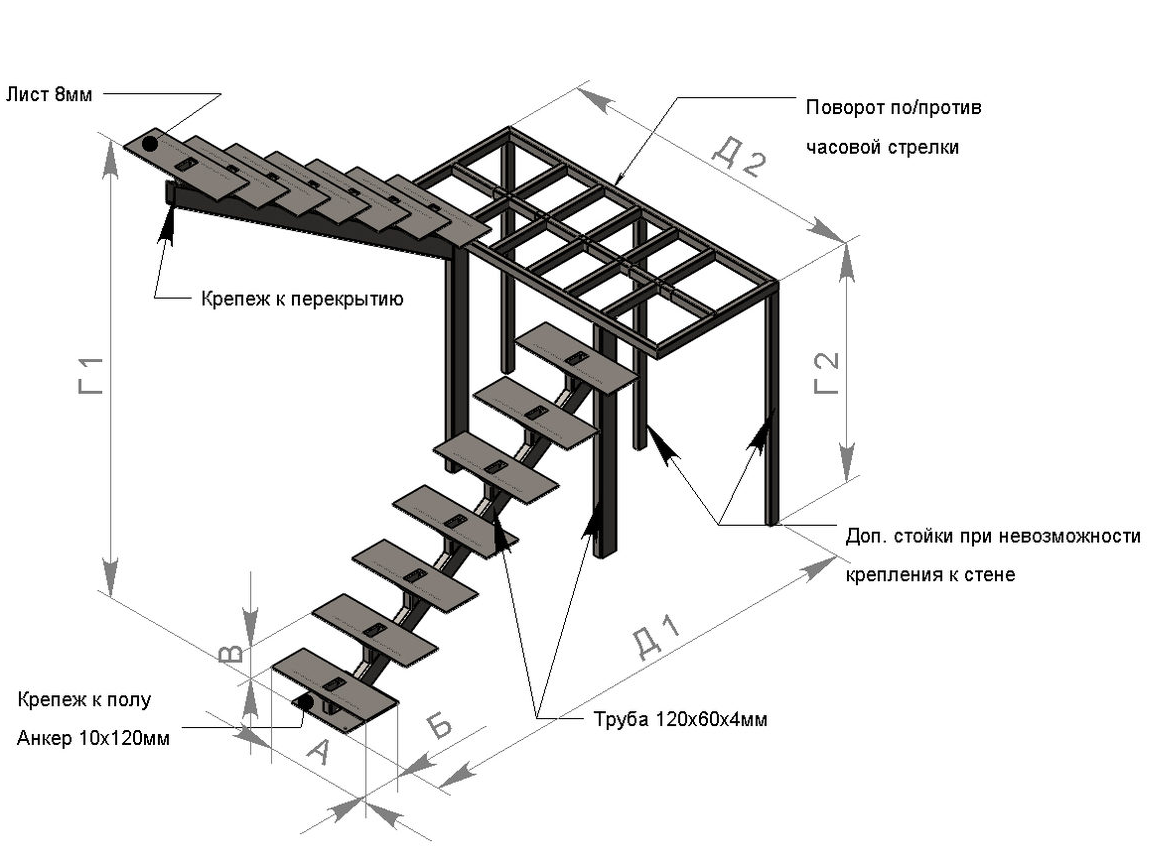

2) Переходных площадок, соединяющих марши. С их помощью можно повернуть конструкцию или изменить уровень наклона.
3) Перил, которые изготавливают в последнюю очередь, когда будет готова основная конструкция. В этом случае можно провести точные измерения и определить необходимое количество материала.
Следует обязательно учесть следующее:
- расстояние между первым и вторым этажом;
- ширина лестницы должна быть не менее 900 мм;
- оптимальный угол наклона всей конструкции – 35-45 градусов;
- высота ступеней не менее 160 мм, а их глубина – не менее 270 мм;
- между стойками ограждения должно быть не меньше 150 мм.
Можно заказать готовые части конструкции в мастерской и собрать лестницу из блоков. А можно самостоятельно разработать эскиз, в котором просчитываются все детали и места крепления – сборка, конечно, займет время, но доставит удовольствие тем, кто любит работать своими руками. Для расчета удобно будет воспользоваться специальной программой, которая позволяет быстро составить эскиз и сделать все необходимые подсчеты, вплоть до количества материалов.
Инструменты и материалы, необходимые для работы
Для того чтобы собрать стремянку-трансформер, изначально следует провести расчет конструкции, а потом выполнить следующие действия:
Конструкции, относящиеся к универсальному типу, сочетают в себе функционал обычной лестницы и стремянки.
Стремянка из профильных труб легка в изготовлении, а материал является общедоступным и отличается высоким запасом прочности. Стремянка, изготовленная из металлической профильной трубы требует окраски для защиты ее от коррозии.
Рекомендуется прикручивать пластины со ступенями с использованием контргайки, для того, чтобы в случае необходимости они могли свободно прокручиваться.
Проблема с местом хранения средства передвижения существовала всегда. Чтобы не говорили разного рода знатоки автомобильного дела, гараж нужен.
Изготовление самодельной стремянки своими руками выглядит несложной задачей. Предпочтительным материалом выступает металлический профиль. При четком соблюдении вышеуказанной инструкции, тяжеловесная конструкция будет безотказно служить хозяину.
Также стремянка из металла требует определенной осторожности при изготовлении. Если распил металлического профиля был проведен некачественно, то существует некоторый риск пораниться
Желательно острые места чем-то обработать.
Отличительные черты винтовых лестничных конструкций
Как и все присутствующие в интерьере помещения элементы, радиальные лестничные системы могут иметь и преимущества,
и недостатки, о каждом из которых нужно знать, выбирая именно такой вариант для установки в том или ином помещении.
Основной особенностью винтовых лестничных пролётов является их необычная форма, конструкция и способы монтажа.
Внешне такое строение похоже на лепесток с закруглёнными краями,
которая после монтажа может занимать площадь всего 1 м2 и при этом обеспечивать комфортный переход между этажами,
жилыми помещениями и чердаком. Отсюда и вытекают все преимущества использования винтовых лестниц:
- компактность – определяющий момент, который влияет на выбор лестницы для небольших по площади помещений. Они не загромождают пространство, а если в комнате ещё и низкие потолки, то винтовая модель поможет сделать её визуально несколько выше;
- экономия места. Чаще всего размещается винтовая лестница на второй этаж в вертикальном положении вокруг специального каркаса-опоры, в подвешенном в воздухе положении, не имеет наклонных прямых ступеней, поэтому занимает мало места и не ограничивает пространство в помещении;
- удобство монтажа. Их компактные размеры не требуют создания большого потолочного отверстия, что позволяет сэкономить площадь пола на втором этаже, мансарде или чердаке. К тому же возможен монтаж винтовой лестницы своими руками без применения сложных инструментов;
- доступность. Стоимость винтовых лестничных конструкций несколько ниже цены на сооружение традиционных маршевых. Это связано с тем, что на их создание необходимо меньшее количество расходных материалов;
- универсальность. Если лестница винтовая сделана из прочных материалов, стойких к воздействию неблагоприятных факторов окружающей среды, то она может быть использована с наружной стороны здания в качестве дополнительной. Кроме того такая модель может быть установлена как в центре комнаты, так и у стены или в углу помещения;
- оригинальность. Круговая лестница – это стильно, современно и эксклюзивно, что позволяет придать любому интерьеру некую «изюминку». Что для многих владельцев частных домов является предопределяющим фактором.
К тому же винтовую лестницу можно построить такую конструкцию своими руками и не переплачивать.
Её можно изготовить из любого материала, не прибегая к услугам профессионалов,
а монтаж таких конструкций при соответствующей подготовке длится не больше одного дня.
Но для этого необходимо тщательно изучить чертежи винтовых лестниц,
ознакомиться с несложным принципом их изготовления и разобраться в нюансах их конструкции и монтажа.
Несмотря на такой внушительный список преимуществ винтовых лестниц,
они имеют ещё и ряд недостатков, которые необходимо учитывать во время выбора и приобретения для конкретного помещения. Например:
- может быть установлена винтовая лестница на мансарду, чердак, в подвал в частных домах, коттеджах или квартирах, то есть в местах с низкой интенсивностью движения людей;
- не удобство для маленьких детей и пожилых людей;
- ступеньки винтовой лестничной конструкции не достаточно широкие для ступни взрослого человека и во время крутого подъёма могут стать источником повышенной травмоопасности. Поэтому по такой лестнице невозможно быстро подниматься и спускаться, и придётся все время быть предельно осторожным. Компенсировать этот недостаток можно путём установки надёжных поручней и оборудования более широких ступеней;
- каждая спиральная лестница имеет трапециевидную форму ступеней, которые разные по размеру для правой и левой ноги, что мешает нормально передвигаться и тоже может стать причиной травматизма;
- независимо от вида ограждения, будь то металлические или деревянные перила, оно не позволит осуществлять подъем по винтовой лестнице крупногабаритных предметов;
- частый подъем и спуск по винтовой деревянной, металлической или бетонной лестнице по несколько раз за день может вызвать лёгкое недомогание, головокружение, тошноту. Поэтому на втором этаже, мансарде или чердаке, к которому будет вести такой пролёт, лучше обустроить спальню или нечасто используемое помещение.
Руководство по сборке самодельной маршевой лестницы из металла
Для монтажа лестницы из металла своими руками понадобятся инверторный сварочный аппарат, болгарка, пила и наждачные круги. Если предполагается установка деревянных ступеней, нужно приготовить инструменты по обработке древесины — циркулярную пилу, электродрель, струбцины, фрезерный станок. Для соединения деталей требуется крепеж — болты, шурупы, клей.
Подготовка
Перед сборкой лестницы из металла на второй этаж нужно подготовить проект, включающий:
- определение положения конструкции в помещении;
- выполнение замеров и чертежа;
- расчет размеров элементов;
- определение расхода материалов.
Расчеты можно произвести самостоятельно, с помощью онлайн-калькуляторов или обратиться в проектную организацию.
Заготавливают материалы и крепеж с запасом 5-10%, складируют в помещении или под навесом, защищая от попадания влаги.

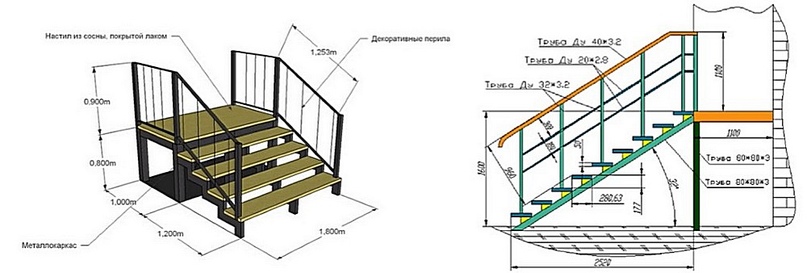

Простейшая лестница из металла на тетивах
Конструкцию монтируют из двух швеллеров высотой 150-200 мм с толщиной стенки от 8 мм. К ним приваривают уголки 45х45 мм для укладки проступей.
Тетивы устанавливают в проектное положение. К уголкам прикручивают ступени из доски толщиной 40 мм.
Если проступи металлические, к каркасу их приваривают или крепят болтами. Сталь должна быть рифленой или сетчатой, чтобы обеспечить сцепление с подошвой обуви.
Тетиву можно собрать из профильной трубы 60х60 мм или уголка 45х45 см. Решетчатую конструкцию усиливают укосами и распорками. На них впоследствии крепят проступи и подступенки.

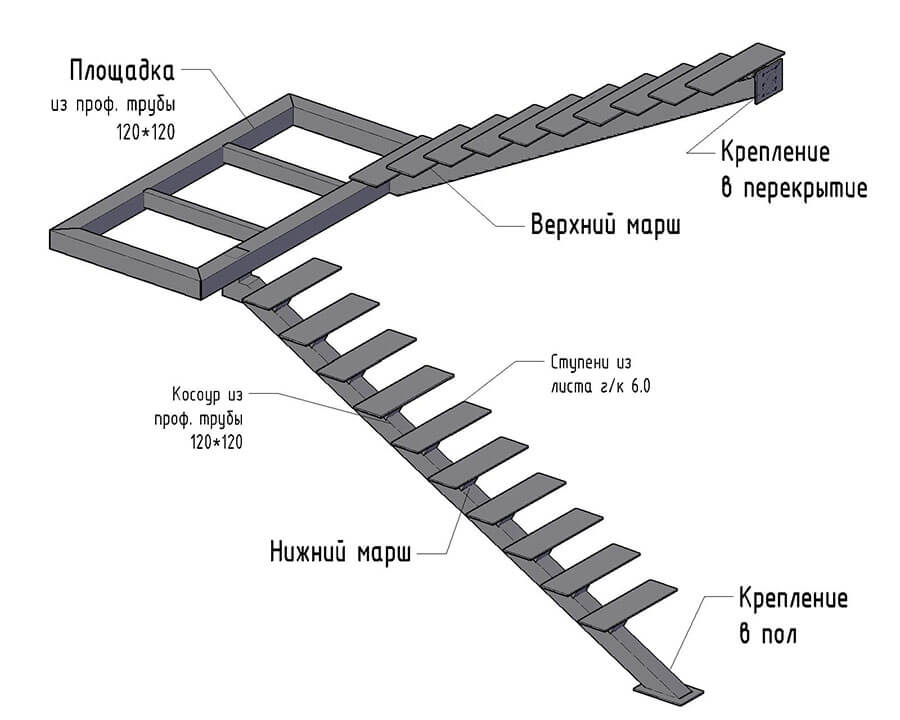

Лестница на косоурах
Косоуры изготавливают из швеллера или двутавра высотой 100-200 мм с толщиной стенки не менее 8 мм. К верхней полке профиля приваривают или прикручивают кобылки — гребни из уголка 45х45 мм с размерами, соответствующими ширине и высоте ступени.
На каркас монтируют проступи и подступенки из дерева, бетона или композитов, цельные металлические ступени или решетчатые рамы.
Интересен вариант изготовления косоура из отрезков профиля, соединенных под прямым углом. Элементы раскраивают согласно размерам ступени, торцы обрезают под 45°. Сваривают последовательно все детали, каркас отшлифовывают, окрашивают, обшивают отделочными материалами.
Конструкция ломаной формы требует высокой точности исполнения. При такой конфигурации практически не остается отходов металла. Лестница на зигзагообразном косоуре оригинальна, отсутствуют мощные балки, утяжеляющие облик сооружения.
Сборка модульной лестницы
Модульные металлические лестницы состоят из наборных элементов, которые можно собрать в прямой или винтовой марш. Жесткость косоуру придают опорные трубы. Детали крепят болтами, пластинами, резьбовыми шпильками или монтажными струбцинами.
Обшивка ступеней
Для обшивки ступеней используют:
- твердые породы деревьев — дуб, ясень, бук, лиственницу;
- бетон;
- террасную доску;
- мрамор.
Детали покупают готовыми или изготавливают самостоятельно. Доски раскраивают по размерам проступей и подступенков, прикручивают к каркасу болтами с гайкой и шайбой, саморезами, футоркой, мебельными болтами или крепежом Фишер.
Бетонные ступени устанавливают на косоуры, заполняют швы цементно-песчаным раствором. Металлические балки окрашивают. Внутри помещений их обшивают гипсокартоном или декоративными панелями.
Для отделки уличных и домашних конструкций применяют террасную доску. Она не чувствительна к влаге, не боится огня. Материал хорошо поддается обработке — резке, сверлению, склейке. Из ДПК изготавливают проступи, ограждения. Крепят детали к каркасу специальными клипсами, торцы закрывают планками.
Эффектна отделка лестницы мрамором или мозаичной плиткой. Проступи и подступенки устанавливают на каркас и приклеивают гипсовым составом или специальным водостойким клеем.
Натуральный мрамор можно заменить искусственным на основе цементного вяжущего с добавками мраморной или гранитной крошки. Такие ступени изготавливают в опалубке самостоятельно. Поверхность нужно тщательно отполировать до гладкости, чтобы рисунок стал более выразительным, а уход не создавал трудностей.
Порядок проведения работ и заготовка материалов
У внутренних и приставных лестниц конструкция совершенно разная, а наиболее простой считается одномаршевая на косоурах для крыльца. Самой сложной считается металлическая винтовая лестница.
Последовательность работ по сборке каркаса из профиля для одномаршевой лестницы такова:
- проектирование и составление чертежа;
- проведение разметки;
- разделение профиля на отрезки нужной длины;
- сборка основного каркаса для установки ступеней;
- приваривание подступенков и ступенек;
- установка конструкции на место и заливка бетона на площадке;
- монтаж перил;
- укладка древесины в рамы для ступеней;
- окончательное декорирование.
Выполнить сборку каркаса для лестницы из профиля можно несколькими способами. Его можно изготовить из парных профильных труб или стальных косоуров, либо воспользоваться швеллером, в котором ступеньки будут приварены сверху на основу или внутри рамы.
Если речь идет о конструкции внутренней лестницы с деревянными ступенями, то крепление марша производится сначала в верхней точке, а уж потом ее фиксируют внизу. При этом лестницу фиксируют к анкерам в стенах и платформе, служащей первой ступенью.
Отметим, что не стоит забывать о контроле горизонтальности расположения ступеней. Когда все основные работы будут закончены, можно приступать к сварке перил.
Как выбрать профтрубу для лестницы
К лестничному каркасу предъявляются высокие требования, ведь он должен выдерживать большие нагрузки. Для создания опорной системы используют квадратную или прямоугольную прямошовную профильную трубу, поскольку она существенно облегчает сборку конструкции. Характеристики профиля напрямую зависят от типа каркаса. Так, например, для небольшой конструкции на двух косоурах не стоит использовать профильную трубу со слишком тонкими или толстыми стенками. Из-за тонкого профиля лестница будет ненадёжной, а из-за слишком толстого – очень тяжёлой.
Для того чтобы лестничная конструкция выдерживала ежедневные нагрузки, нужно выбирать профиль со следующими значениями:
- прямой косоур – min. 100 х 50 х 4 мм;
- ломаный косоур – min. 80 х 60 х 4 мм;
- каркас из нескольких параллельных косоуров – min. 80 х 60 х 4 мм;
- стремянка – min. 40 х 40 х 4 или 50 х 50 х 4 мм;
- сварной каркас для ступеней – min. 25 х 25 х 3 мм;
- для стремянки достаточным будет лёгкий профиль 40 х 40 х 4 или 50 х 50 х 4 мм;
- для монтажа сварного каркаса для ступеней подойдёт профиль 25 х 25 х 3 мм.
ФОТО: st48.stpulscen.ruПрофильная труба может быть квадратной, прямоугольной и производиться в разных типоразмерах
Ознакомьтесь с таблицей максимальных нагрузок на лестничные марши в зависимости от их длины и параметров используемого профиля.
| Длина лестничного марша, мм | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 |
| Сечение профиля и толщина стенок, мм | Максимально допустимая нагрузка, кг | |||||
| 50 × 25 × 2 | 684 | 167 | 69 | 34 | 16 | 6 |
| 60 × 40 × 2 | 1255 | 308 | 130 | 66 | 35 | 17 |
| 80 × 40 × 2 | 1911 | 471 | 202 | 105 | 58 | 31 |
| 80 × 40 × 3 | 2672 | 658 | 281 | 146 | 81 | 43 |
| 80 × 60 × 3 | 3583 | 884 | 380 | 199 | 112 | 62 |
| 100 × 50 × 4 | 5489 | 1357 | 585 | 309 | 176 | 101 |
Выбирать соответствующую трубу необходимо после того, как определена конструкция лестницы и её базовые принципы, а также осуществлены все расчёты и составлен чертёж.
Расчеты основных параметров лестницы из профильной трубы
Начиная говорить о расчетах, необходимо сразу же сказать о том, как правильно определиться с выбором профильной трубы по ее размерам. Первое, что необходимо помнить — это то, что для стандартной небольшой домашней лестницы на двух косоурах не стоит выбирать трубу со слишком толстыми или тонкими стенками. Слишком толстый металл сделает конструкцию чрезмерно тяжелой, а тонкий профиль ненадежной.
Чтобы правильно определиться с этим параметром, можно обратиться к данным, представленным в данной таблице. При этом длина марша исчисляется между точками опоры. То есть, можно предусмотреть элементы усиления – стойки, упирающиеся в поверхность пола и косоур, чтобы сделать свободную длину пролета меньше, если в этом возникает необходимость.
Таблица максимальных нагрузок на лестничные пролеты, в зависимости от их длины и параметров профильной трубы:
Однако, размеры трубы следует уже выбирать после, того, как будет выбрана конструкция лестницы и определены ее базовые параметры, произведены расчеты и составлен чертеж.
Итак, для изготовления лестницы необходимо определиться со следующими параметрами:
- Количество маршей в конструкции.
- Высота лестницы или каждого из маршей, и угол уклона, который должен быть одинаков на всем протяжении лестницы, независимо от количества маршей.
- Конструкция соединения двух маршей — площадка или забежные ступени.
- Количество, ширина и высота ступеней.
- Периметр лестничного проема в перекрытии.
- Исходя из рассчитанных размеров и составленного чертежа — количество необходимого для монтажа конструкции материала.
В каждом конкретном случае все эти параметры могут быть разными, так как различаются и площади помещений, выделяемых под лестницу, и высота потолков, поэтому замеры всегда производятся индивидуально.
Размеры потолочного проема будут зависеть от угла уклона верхнего марша конструкции. А начинаться такой проем он должен в том месте, где расстояние от потолка до ступени лестницы будет составлять 2000 мм, то есть немного больше роста высокого человека.
Угол уклона лестничного марша зависит от высоты подъема (а это – высота потока плюс толщина перекрытия) и той площади, которая может быть отведена под постройку, то есть от длины горизонтальной проекции марша на плоскость пола. Если размеры помещения не позволяют вместить один марш (а это случается довольно часто), его разбивают на два или даже больше. В этом случае расчет уже будет проводиться для каждого марша отдельно, но с соблюдением обязательных условий – угол крутизны и размеры ступеней сохраняются на протяжении всей лестницы.
Ну а зная эти величины, несложно определить и длину самого пролета.
После того как будет вычислена длина маршей, высота и крутизна их подъема, рассчитывают размеры ступеней. При этом учитывается средняя длина шага человека, так как спуск и подъем по лестнице должен быть комфортен для жильцов дома.
На схеме ниже представлены размеры ступеней лестницы, считающиеся максимально комфортными для повседневного пользования. Приведены соотношения, которые в обиходе принято называть «формулами удобства и безопасности».
Правда, в этих соотношениях совершенно не учитывается крутизна подъёма лестницы, а ведь размер ступеней во многом зависит и от нее. Так, с ростом угла уклона марша ступени делаются выше, а ширина проступей, наоборот, уменьшается. Кроме того, все расчеты на схеме исходят из длины шага в 600÷640 мм. А ведь для некоторых людей это может быть или очень много, или явно недостаточно.
Эти параметры ступеней – пока ориентировочные. Высоту подъема лестницы (марша) делят на полученную высоту ступени. Полученное значение округляется, причем желательно, чтобы получилось нечетное число. Ну а затем повторное деление высоты лестницы на число ступеней уже даст их точную высоту.
Если ширина проступи покажется недостаточной, то ее можно увеличить за счет выступа над нижней ступенью. Ширина этого выступа не должна превышать 50 мм, но этого, как правило, вполне достаточно чтобы привести ступень к максимально комфортным для подъема и спуска размерам.
Когда все параметры будут определены, можно переходить к процессу создания проекта-чертежа. Его можно выполнить и от руки — главное, чтобы схема получилась аккуратной и понятной. Причем на ней необходимо обязательно проставить все размеры конструкции.
В нижней же части чертежа можно сразу записывать, сколько и каких деталей необходимо будет подготовить для сборки конструкции.
Сразу же необходимо определиться, каким будет ограждение лестницы – без него степень безопасности эксплуатации резко снижается. Это могут быть металлические никелированные стойки, деревянные фигурные балясины с перилами, или же кованые или сварные ажурные ограждения.
Основные типы лестниц
Приставная стремянка – это лестница, которая может стоять самостоятельно, используя для этого любую подходящую опору (стена, к примеру).
Стремянка может быть одностороннего или двухстороннего типа. Конструкция имеет каркас, к которому крепятся ступени, а дополнительные элементы, которыми снабжается стремянка – это поручни и ножки.
Расчет высоты такой конструкции из профильной трубы производится в ходе определения интервала межу полом и последней ступенькой. Расчет производится с ориентировкой на интервал в 20-25 см. Ввиду наличия различных функциональных особенностей стремянка может быть:
- Классической;
- Универсальной;
- Трансформером.
Конструкции, относящиеся к универсальному типу, сочетают в себе функционал обычной лестницы и стремянки.
Каркас таких изделий может быть раскладным или телескопическим. Представленная стремянка имеет каркас, состоящий из нескольких секций, при этом каждая из секций состоит из 5-7 ступенек.
Телескопические конструкции отличаются тем, что их секции можно выдвигать постепенно. Они фиксируются с помощью специальных защелок или крючков.
Стремянка-трансформер может работать в нескольких положениях. Такие изделия из профильной трубы очень компактны, легкие и без труда могут поместиться даже в багажнике автомобиля.
Почти готовая стремянка
Каркас лестничных изделий собирается с применением металлических профильных труб, выполняющих функцию несущих стоек, ступени могут изготавливаться из дерева или менее прочного, чем каркас материала.
Все соединения конструкции из профильных труб стыкуются между собой с помощью болтовых соединений.
Это позволяет при необходимости произвести быструю замену любого поврежденного элемента. Некоторые стремянки из металлопрофильных труб можно сделать неразборными – для их создания применяется сварка.
Стоит отметить, что наиболее распространенный и практичный материал для создания описываемых конструкций – это алюминиевый или дюралюминиевый сплав. Готовая лестница, собранная своими руками будет отличаться такими преимуществами, как:
- легкость;
- надежность;
- удобство в эксплуатации.
Преимущества и недостатки
Лестничный каркас, изготовленный из профильной трубы, имеет массу преимуществ перед конструкциями, выполненными из других материалов:
- высокая прочность;
- продолжительный срок эксплуатации;
- быстрота изготовления лестничной основы из профильной трубы;
- возможность реализации любых форм конструкций путём использования разных элементов крепления;
- невысокая стоимость строительных материалов.
При этом металлические сооружения имеют несколько недостатков:
- Из-за значительной массы каркаса в качестве остальных элементов лестницы приходится использовать более лёгкие и менее прочные материалы, такие как дерево, пластик и стекло.
- Для изготовления крепкой и красивой конструкции все основные соединения необходимо выполнять с помощью сварочного аппарата, то есть необходим опыт работы с этим оборудованием.
Помимо обычных приставных изделий из металла, бывают маршевые, больцевые и винтовые лестницы. Рассмотрим каждый вид более подробно:
Приставная лестница – самая простая конструкция, которая включает в себя две параллельных опоры с перпендикулярно установленными между ними ступеньками.
Маршевые лестницы отличаются более сложной конструкцией, подразумевающей монтаж ступеней на установленных под определённым углом балках. Именно такое изделие из профильной трубы в основном изготавливается хозяевами частных домов. Опорными элементами конструкции могут быть тетивы либо косоуры.
Винтовые лестницы. В этом случае ступеньки имеют форму треугольника или сектора круга. С одной стороны они крепятся к центральной опорной балке, а с другой – соединяются перилами. Собственноручно такое сооружение делают редко. Это обусловлено не только неудобством использования крутой конструкции, но и сложностью её изготовления.
Больцевые лестницы. Здесь ступеньки крепятся посредством мощных болтов (больцев) прямо к стене. С противоположной стороны торцы соединяются балясинами и перилами. Для установки такой конструкции необходима крепкая стена
Если же такой нет, то стоит обратить внимание на другие варианты лестничных конструкций.
Таким образом, самыми подходящими для самостоятельного изготовления являются приставная и маршевая конструкции из профильной трубы. Давайте узнаем, как сделать эти приспособления своими руками.
Галерея: Типы лестниц из профильной трубы
Конструкция может быть установлена только при наличии мощной стены Винтовая лестница сложна в изготовлении, но занимает немного места Маршевая лестница может быть установлена как внутри, так и снаружи дома Приставная лестница из профильной трубы имеет высокую прочность и легка в изготовлении
Какие виды лестниц можно делать самостоятельно
Создание лестниц своими руками представляется непростым процессом, который позволяет существенно сэкономить на затратах, а доступные материалы и наличие требуемых инструментов позволяют воплотить различные виды конструкций в жизнь.
Как самостоятельно сварить приставную лестницу
Первым делом нужно расположить две профильные опоры на расстоянии ширины перекладин, то есть 30 см друг от друга, после этого наносятся отметки через каждые 25 см. Для дополнительной опоры и равномерного распределения нагрузки к помеченным точкам привариваются уголки из металла, при этом можно обойтись и без них, присоединяя перекладины прямо к раме. Из двух длинных и двух коротких профильных труб сваривается рама, имеющая форму прямоугольника – она служит в качестве метоллокаркаса для перекладин. К получившейся конструкции нужно приварить перекладины, уложив их на уголки и надежно зафиксировав сваркой. Не забудьте приварить к концевым частям опор металлические прямоугольники, иначе внутрь профиля будет постоянно проникать вода и грязь, провоцируя коррозию и потерю эксплуатационных свойств. Закончив со сварочными работами, обработайте сформировавшиеся швы наждачной бумага или шлифовальной машиной, а в качестве завершительных работ выступает грунтовка и покрытие приставной лестницы краской.
Делаем стремянку
Сперва подбираются два равных куска профиля, длина которых соответствует длине готовой стремянки, и поверхностно обрабатываются болгаркой с насадкой, чтобы удалить ржавчину и заусенцы. Затем к двум направляющим профильным трубам, служащим в качестве опоры, приваривают ступеньки в соответствии с намеченными шагами – лучше всего сначала не до конца сварить ступени, проверить их на неровности, а затем уже закреплять окончательно. Аналогичным образом сваривается вторая часть лестницы, при этом нижний конец опоры заваривается металлическим прямоугольником для того, чтобы внутрь профиля не попала вода и грязь, провоцирующая коррозию. Для внедрения перекладин с верхней и нижней части каркаса используется металлический отрезок размером со ступеньку, который сваривается в промежутке 0,25-0,3 м от концов. Соединение двух частей происходит металлическими навесами подходящих размеров, после чего в средней части готовой лестницы просверливаются отверстия под ремешок, крепящийся на болты и стягивающий конструкцию во избежание ее расхождения.
Межэтажный маршевый лестничный подъем
В начале нарезают профиль на основе проведенных расчетов и полученных размеров, при этом важно зачистить срезы и избежать формирование зазоров, плохо сказывающихся на устойчивость конструкции. Косоуры свариваются на ровном полу для лучшего контроля и точности заданных углов между деталями, после чего образовавшиеся швы шлифуются наждачкой или шлифмашиной
Получившийся каркас нужно закрепить на полу и несущей стене, если предполагается непосредственное крепление у стены. После этого нужно обезжирить и обработать металлические профили антикоррозийным составом и краской. После высыхания покрытия можно приступить к монтажу ступеней и ограждений, при этом высота перил находится на высоте 90-120 см.
Какую трубу взять для изготовления стремянки
Виды Лестница Стремянка
Казалось бы, чем толще стенки трубы, тем она должна быть надежней. Однако, толстостенные профили отличаются большим весом, а это не очень удобно, учитывая, что стремянка должна быть мобильной, а следовательно, не тяжелой и не громоздкой.
Соединяют обе части с помощью шарнирного навеса.
Так, например, если такую стремянку оставить под солнцем летом на несколько часов, то она с большой вероятностью сильно нагреется, что усложнит работу.
Каркас таких изделий может быть раскладным или телескопическим. Представленная стремянка имеет каркас, состоящий из нескольких секций, при этом каждая из секций состоит из 5-7 ступенек.
После окончания сборки специалисты рекомендуют смазать все запорные механизмы маслом или солидолом.
Расчеты основных параметров лестницы
Нормативные параметры лестницы: ширина ступени 30 см, высота 15 см. Лестницы именно с такими параметрами устанавливают в многоэтажках. Но для дома такая лестница будет слишком громоздка. Чтобы сделать лестницу более компактной, увеличивают угол ее крутизны. Нежелательно увеличивать угол крутизны более 45°.
Калькулятор зависимости длины горизонтальной проекции лестницы от угла ее крутизны
Длина горизонтальной проекции зависит от высоты этажа следующим образом:
Высота этажа обязательно включает в себя толщину перекрытия с толщиной покрытия пола.
Калькулятор расчета длины лестничного марша
Длина лестничного марша рассчитывается двумя способами:
- Если есть угол крутизны, то длина равна высоте этажа, деленной на sin α; или длине проекции на горизонталь, деленной на cos α.
- По теореме Пифагора: корень квадратный из суммы квадратов длины проекции и высоты этажа.
Калькулятор расчета размера ступеней маршевой лестницы
Оптимальная высота ступеней — 15 см, допускаются от 12 до 20 см. Высоту этажа делят на 0,15 м, получают дробное число, выбирают ближайшее целое число (большее или меньшее) – это и есть число ступеней. Высоту этажа делят на точное число ступеней и получают точную высоту ступеньки (с точностью до мм).
Глубина проступи должна составлять не менее 30 см. Эта величина позволяет удобно пользоваться ступеньками даже мужчинам с большим размером ноги. При необходимости можно уменьшить глубину проступи на 3 см, но не больше. Если горизонтальная проекция марша слишком мала для размещения нужного количества ступеней, то ступени делают забежными – верхняя ступенька нависает над нижней
Пользоваться такой лестницей следует с осторожностью при спуске
Ширина проступи обычно находится в диапазоне от 80 до 120 см, в самом крайнем случае ее можно уменьшить до 70 см.
