Как сделать лестницу своими руками из металла

Виды металлокаркасных лестниц

Металл при использовании определенного оборудования очень хорошо поддается обработке, и изготовление из него различных по форме конструкций не представляет особого труда. Благодаря этому свойству, из металла возможно изготовить лестничную конструкцию практически любой геометрической формы. Это может быть прямая маршевая лестница на косоурах, поворотная с площадкой, сборная из отдельных модулей или винтовая модель. Каждая из этих конструкций имеет свои особенности и достоинства, но всех их связывает каркас, изготовленный из металла.

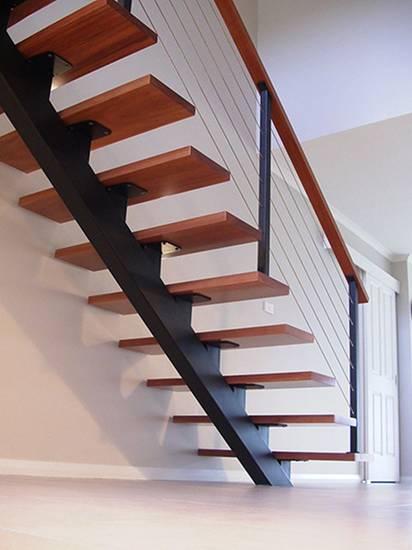

Конструкция на центральном косоуре

Косоур — это несущая, установленная под наклоном металлическая или ж/б балка, которая является основой лестничного марша. Данный элемент обеспечивает лестничной конструкции жесткость, высокую прочность, способность выдерживать высокие статистические, динамические и вибрационные нагрузки.

Чаще всего для изготовления косоура используется двутавровая балка, прокатный швеллер или толстостенная профильная труба прямоугольного сечения.

После монтажа балки сверху при помощи специальных косынок на нее привариваются подставки, которые представляют собой рамки из уголка с просверленными по периметру отверстиями.

Благодаря тому, что в этой конструкции полностью отсутствуют промежуточные опорные стойки, лестница визуально выглядит легким и изящным изделием.

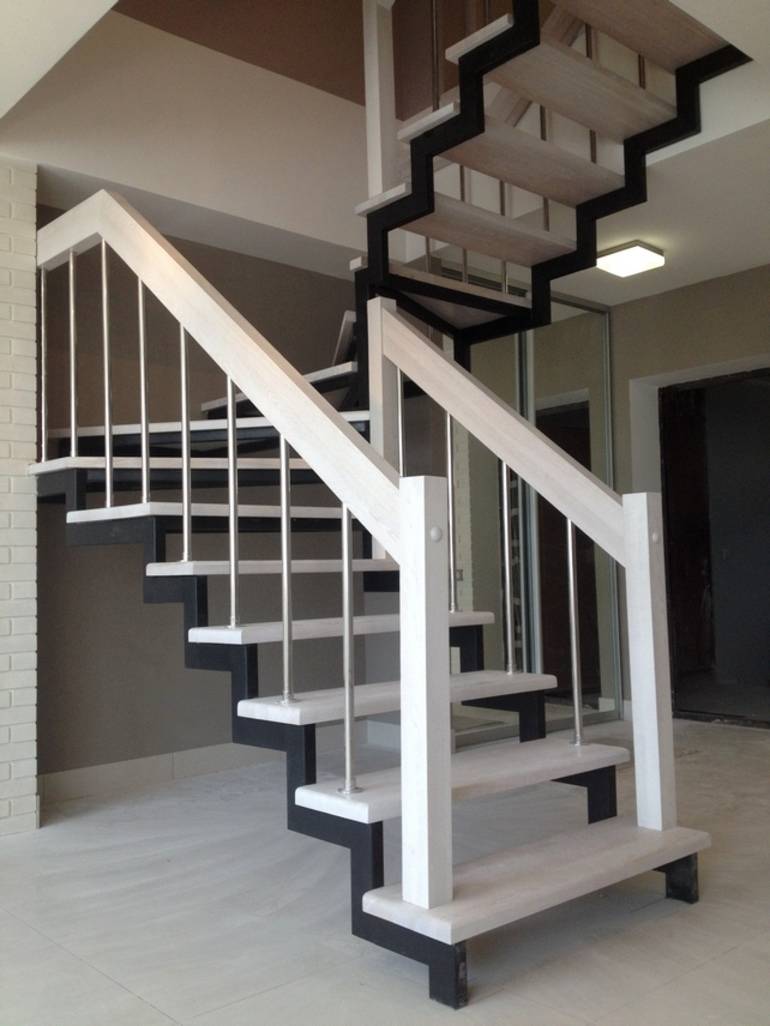

Лестничный марш на двух балках

Лестничные марши, изготовленные на основе двух металлических балок, являются самыми распространенными конструкциями и чаще всего используются в промышленных и административно-бытовых зданиях.

Несущие балки при помощи сварки крепятся верхней частью к специальным металлическим закладным деталям плиты второго этажа. После монтажа и капитальной фиксации на них навариваются подставки для деревянных ступенек. По сути, получается прямой лестничный марш, изготовить который своими силами не представляет сложности.

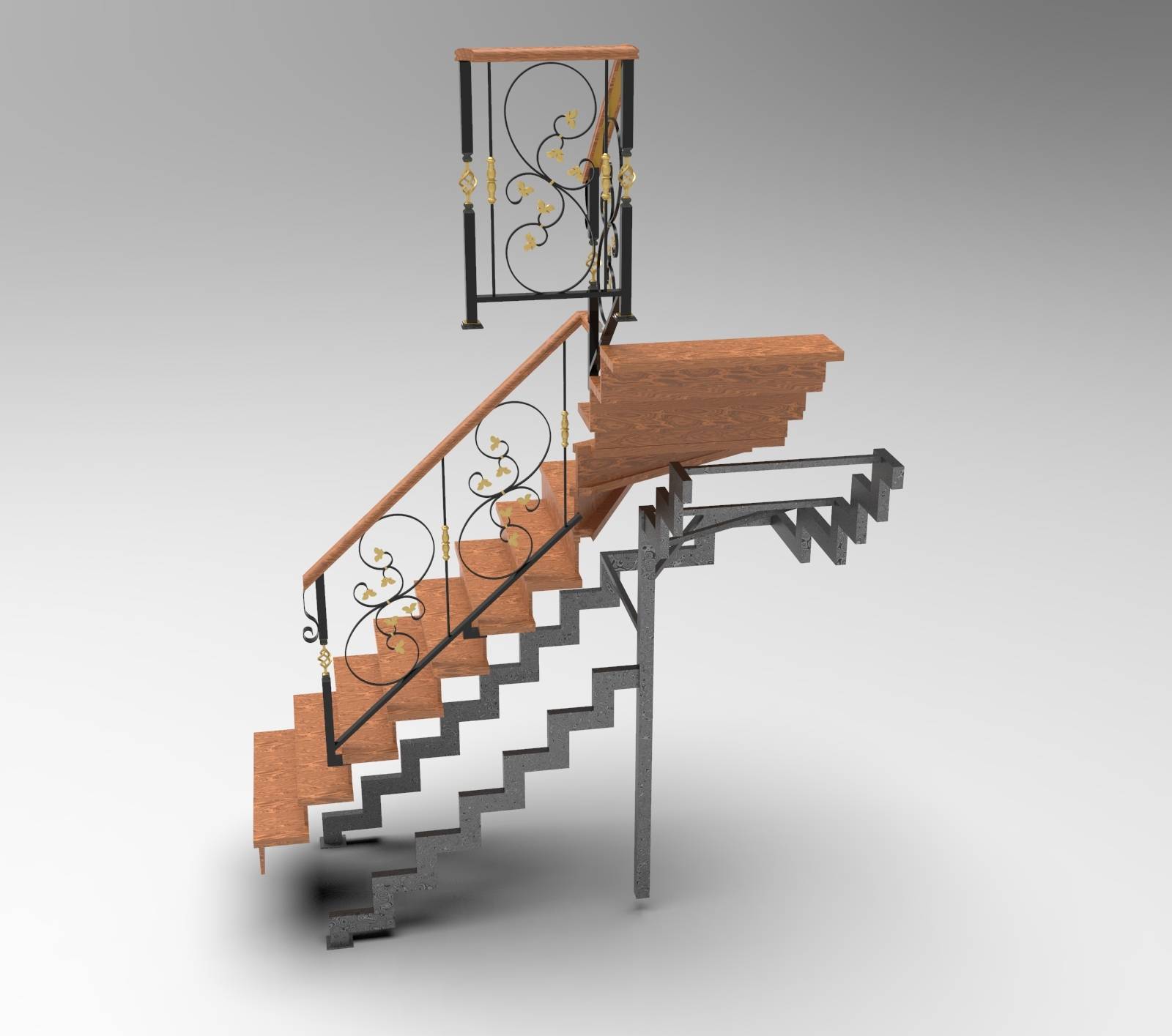

Намного сложнее будет смонтировать поворотную лестницу с промежуточной площадкой, когда, например, нижний марш разворачивается по отношению к верхнему прямому участку на определенный угол. В этом случае для безопасности передвижения по лестнице придется делать дополнительное крепление косоуров к стене здания или устанавливать опорные стойки под площадку.

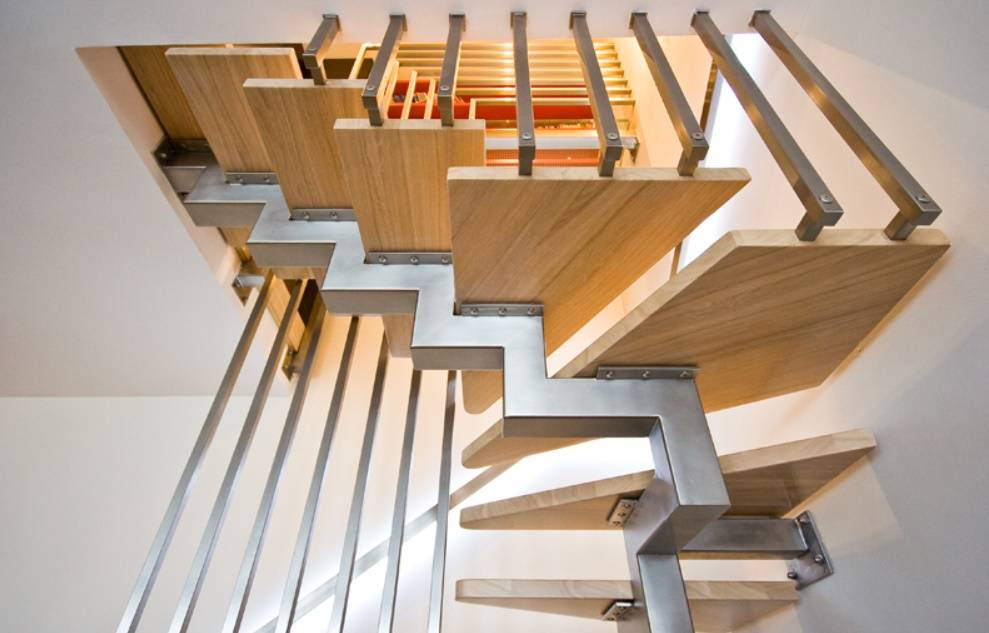

Модульные системы

В этой системе лестничной конструкции модуль является основным элементом каркаса металлических сходней. Основа лестницы собирается из отдельных деталей по принципу конструктора: одна ступенька — один модуль.

В верхней части модуля расположено специальное гнездо (сквозное отверстие), а снизу имеется штырь с наружной резьбой.

Штырь вставляется в сквозное отверстие нижнего, предварительно смонтированного модуля, и фиксируется гайкой. Весь монтаж выполняется при помощи гаечного ключа. При этом нижняя деталь крепится к черновому полу, а самая верхняя — к межэтажному перекрытию.

Винтовые устройства

Винтовые лестницы издавна считались лучшим вариантом для подъема на какой-либо верхний уровень в стесненном пространстве. Их конструкция захватывает незначительную территорию площади и обладает довольно высокой прочностью.

Можно выделить три типа основных винтообразных лестниц:

1. Лестницы на тетивах. Такие конструкции изготавливаются из двух несущих элементов в виде широкой стальной полосы. При этом ступени крепятся в середине каркаса между тетивами. Кроме этого, винтовая конструкция может состоять из одной тетивы и центрального опорного столба.
2. Лестницы на косоурах, которые являются основными несущими элементами с уложенными на них ступенями. Косоуры могут быть модульными или изготовленными из прямоугольной профильной трубы. Так же как и на маршевых лестницах, у винтовых конструкций может быть одна или дополнительно вторая балка.
3. Лестница на больцах. Каркас лестницы собирается без каких-либо опорных балок. Ступени с помощью больцев монтируются непосредственно в стены или к расположенному по центру винтовой лестницы опорному столбу.

Для винтовых лестниц существуют определенные правила монтажа, которые рекомендуется четко соблюдать:

1. Середина ступени должна быть шириной около 200 мм.
2. Поворот должен укладываться в оптимальное количество ступенек в пределах 12 штук.
3. Между витками должно быть минимальное расстояние соответствующее среднему человеческому росту, но не превышающее при этом 2 метра.
4. Опорная стойка по диаметру не должна быть меньше 50 мм.

Примерная схема проектирования лестницы

На первом этапе расчетов следует решить следующие задачи:

• определить количество ступеней;
• вычислить их глубину и высоту;
• найти точку начала лестницы на полу нижнего этажа;
• рассчитать длину маршевых балок или косоуров.

Технология вычислений базируется на геометрических закономерностях треугольников. Приводим последовательность расчета для одномаршевой лестницы:

1. Определяем разницу между уровнями чистого пола 2-го и 1-го этажей.
2. Определяем возможное количество ступеней с учетом допусков по высоте приступенка: общую высоту (мм) делим на 15 – 21 мм.
3. Полученную величину округляем в большую или меньшую сторону до целого значения.
4. Определяем по месту длину горизонтальной проекции марша на плоскость пола нижнего этажа (мм).
5. Вычисляем глубину ступени: длину проекции марша делим на количество ступеней.
6. Дробное значение округляем до целого.
7. Рассчитываем длину маршевых балок – тетив по теореме Пифагора:

• вычисляем квадраты высоты и длины горизонтальной проекции;
• суммируем эти значения;
• извлекаем корень второй степени.

Теперь нам осталось рассчитать уточненную высоту подступенка и уточненную глубину ступени – мы же округлили количество ступеней. Для этого производим обратные вычисления с высотой и длиной лестницы.

Если выполнить расчет для стандартных помещений, то получим результат: лестница для помещения, имеющего высоту потолков 2,7 м, будет состоять из 20 ступенек, а ее длина составит 6 метров.

Пояснение:

Высота лестницы: 2,7 м + 0,3 м (толщина перекрытия с утеплителем и чистовым полом), итого 3 метра. Потребуется 20 ступеней высотой 15 см.

Длина лестницы: 20 перекладин по 30 см – итого 6 м. Если глубину ступени уменьшить за счет выступа, и все ступени сдвинуть на 5 см, то протяженность конструкции можно сократить на 1 м.

Мало найдется частных домов, в которых безболезненно для планировки можно возвести наклонную 6-тиметровую балюстраду. По этой причине строят лестницы самых различных форм. Все они позволяют экономить пространство. Существует множество типов, мы выделим основные:

• круглая или изогнутая – позволяет на 20% эффективней использовать площадь помещения, направление движения меняется на 90о.
• Г-образная – аналогичная по эффективности конструкция;
• П-образная – экономит 30%, при подъеме осуществляется поворот на 180о;
• винтовая – высвобождает 80%, направление подъема изменяется на 360о.

Конструкции с поворотами маршей могут выполняться с горизонтальными площадками либо с забежными ступенями. Рассмотрим каждый из вариантов.

Немного теории

Металлические лестницы, цельные или комбинированные, как и их деревянные и железобетонные аналоги, бывают нескольких видов:

• Маршевые – прямой пролет с одинаковыми ступенями.
• Изогнутые – изгибаются под определенным углом, в конструкции все или несколько ступеней забежные – суженные к центру.
• Винтовые – закручиваются спиралью вокруг опорного столба под углом от 270⁰.

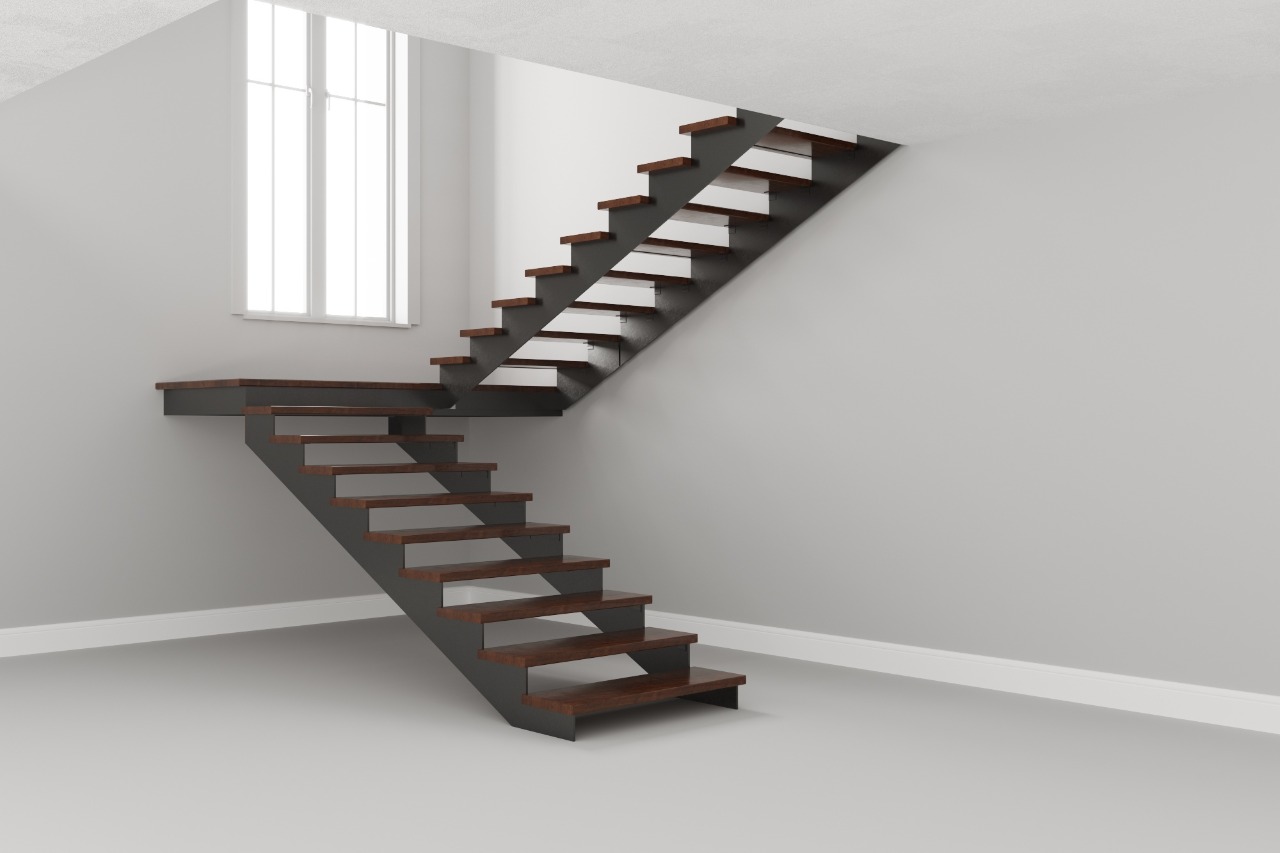

• С поворотной площадкой – между пролетами прямоугольная площадка для захода или спуска на следующий марш.

Конструктивно металлические лестницы отличаются по устройству каркаса и способу крепления:

• На косоурах – одна или две несущие балки, ступени крепятся поверх них, посредством опор и металлических площадок или «кобылок», сами косоуры монтируются в сены и на опоры.
• На тетивах – две несущие балки, ступени крепятся между ними.
• Консольные (на бяльцах) – без наружных опор, ступени монтируются в стену посредством скрытого крепежа (болты, шпильки, встроенный швеллер).

По способу изготовления металлические лестницы бывают сварными или кованными, наиболее востребованы первые, так как технологически их сделать проще. Ковка же предполагает мастерство, а не любительский уровень. Кроме того, лестницы бывают открытыми и закрытыми. У открытых весь конструктив остается на виду, поэтому предъявляются повышенные требования к финишной отделке. Для закрытых, которые в последствии будут «зашиты» отделочными материалами, можно обойтись защитными мероприятиями – зачистить и загрунтовать.

В зависимости от предполагаемой нагрузки, косоуры и тетива могут быть изготовлены из двутавра, швеллера или металлической трубы с прямоугольным или квадратным сечением. Для ступенек чаще всего используют клееные деревянные щиты различных пород, выбирая устойчивые к истиранию и короблению.

Функционал лестницы не привязан к материалу, из которого она изготовлена, поэтому и на металлические конструкции распространяются стандарты удобства и безопасности:

• Ширина проема – не менее 1 метра.
• Крутизна лестницы – до 45⁰, желательно не упираться в максимум.
• Ширина ступени – от 250 мм до 300 мм.
• Высота ступени – от 150 мм до 200 мм.

Так как между пределами довольно большой диапазон вариаций, а на удобство спуска и подъема могут повлиять 10 мм, имеет смысл при проектировании опираться не только на типовые размеры, но и на формулу среднего шага (формула Блонделя) – S = a + h x 2, 600 ≤ a + h x 2 ≤ 640, где:

• S – величина среднего шага;
• а – ширина проступи;
• h – высота подъема ступени.

Оптимальное значение для безопасности: a + h = 460 мм, оптимальное значение удобства: a – h = 120мм. Модератор портала Вит1959 предлагает такой расчет параметров.

Зная размер высоты от чистого пола одного этажа до чистого пола второго этажа, мы можем прикинуть, сколько ступеней у нас вместится на данном отрезке. Допустим, высота между этажами – 3000 мм, а диапазон удобных высот ступеней – от 150 мм до 200 мм, в среднем получается 175 мм. Разделив общую высоту на среднюю, мы получим: 3000 мм/175 мм = 17,14 ступеней. Зная диапазон минимальной ширины проступи, мы можем определить минимально удобную длину средней линии марша: 250 мм x 17,4 ступеней = 4285 мм (длина средней линии марша). Проверяемся по нашей формуле среднего шага – 600 ≤ 250 + 175 x 2 ≥ 640.

Естественно, существует масса промежуточных результатов, как укладывающихся в рамки, так и выходящих за них, но Вит1959 не рекомендует делать конструкции с параметрами ниже, чем в приведенных расчетах.

Для изготовления сварной конструкции понадобится инструмент. Опытные форумчане советуют не экономить на оборудовании и приобретать фирменный, мощный инвентарь. Затраченная сумма оправдается и качеством, и скоростью работ. Понадобится стандартный набор, который может расшириться, в зависимости от сложности конструкции и используемых материалов:

• сварочный аппарат;
• болгарка;
• электродрель;
• струбцины;
• щетка по металлу.

Крепление ступеней к металлическому каркасу

В этой статье рассказывается о том, как крепить ступени к металлическому каркасу вашей строящейся лестницы в различных комбинациях крепёжных материалов и общей конструкции, т.е. для лестниц на тетивах или косоурах.

Для начала стоит определиться с тем, какие ступени придётся крепить. В большинстве случаев материалом для изготовления ступеней является дерево и для самостоятельного монтажа лестниц именно оно является основным, хотя компании, специализирующиеся на лестничном производстве и монтаже, изготавливают ступени из стекла, камня, различных полимеров.

Технологически крепёж сводится к выбору метода закрепления плиты ступени на жёстком или немного подвижном металлокаркасе. Если в конструкции используются мощные косоуры (под лестничными пролётами) или тетивы (с боков лестничного марша), тогда ступень менее подвержена динамическим нагрузкам (кроме изгиба самой ступени под весом человека), а при более легковесных конструктивах, к примеру, лестниц на сварных косоурах из профильной трубы, динамические нагрузки более велики. Именно из-за подвижности лестничных элементов, клей не используется в этих соединениях, за исключением случаев монтажа на цельную монолитную поверхность.

Ступени можно крепить:мебельными болтами;
саморезами;
футоркой;
крепежом Фишер (Fisher).

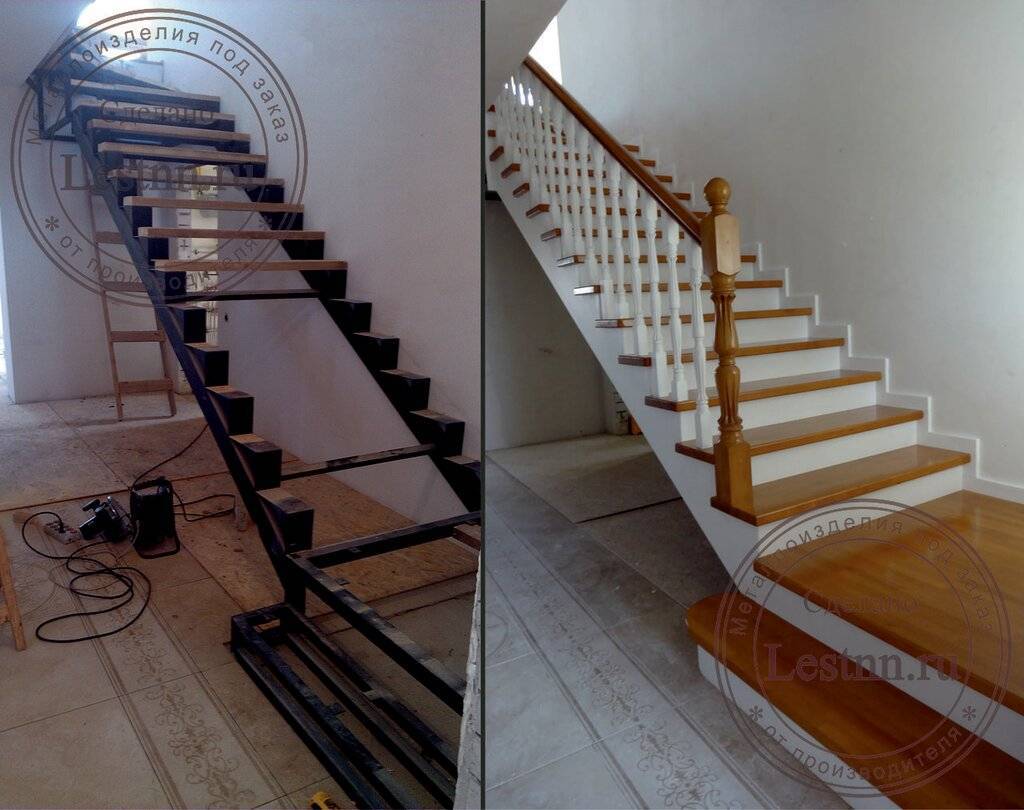

Лестница на металлическом каркасе

Лестница на металлокаркасе — самый дешевый и практичный вариант. Бывает модульной, когда установка каркаса подразумевает сборку по частям, и монолитной, если лестничный марш сваривается.

Стоимость железа намного ниже, чем дерева или бетона, а умелый сварщик легко придаст каркасу любую необходимую форму. Подобная технология используется для сооружения как внешних, так и внутренних лестниц. Для отделки, как правило, используют дерево или стекло. Чтобы избавиться от шума при спуске-подъеме следует обшить металлический каркас специальным шумоизолирующим материалом.

Как сделать металлокаркас для лестницы своими руками

Металлическая лестница с деревянными ступенями — отличный вариант, как для дома, так и для улицы. Первое, с чего стоит начать – это составить проект. Удержать все в голове просто невозможно, поэтому крайне необходимо выполнить расчеты на бумаге, и только потом приступать непосредственно к сборке лестницы на металлокаркасе.

Самыми простыми в установке являются межэтажные деревянные лестницы, в основе которых лежит модульный каркас, изготовленный из металла, как показано на видео.

Другим вариантом постройки лестницы на металлическом каркасе является сварка каркаса из металлопрофиля. В основе может быть косоур или тетива.

Первым делом надо сделать каркас. Нам понадобятся швеллер и уголки. Из швеллеров сваривается жесткая рама, на грани которой крепятся уголки — опоры для ступеней.

Монтаж ступеней можно осуществить двумя способами:

• уложить поверх уголка с последующим закреплением, так, чтобы уголок был полностью под доской.
• к уголкам, приваренным к швеллеру, монтируются еще два уголка, которые образуют раму. В нее и будут положены ступени.

После того как лестница на металлокаркасе сварена, надо обработать получившуюся конструкцию антикоррозийным средством. Остается два этапа:

• монтаж каркаса в проем;
• .

Следует помнить, что расчет лестницы на металлокаркасе, последующее изготовление каркаса и установка – кропотливая и сложная работа, которую выполнить в одиночку, своими руками, довольно сложно. При отсутствии необходимых навыков, лучше обратиться к профессионалам.

Порядок выполнения работ

Максимальная длина стоек приставной лестницы составляет 2,5 метра

Подготовив инструменты и материалы, можно приступить к сборке изделия.

Важно: Собирать конструкцию следует на ровной поверхности, чтобы изделие получилось максимально ровным и, соответственно, устойчивым. Длина перекладин должна соответствовать расчётной ширине лестницы

Длина перекладин должна соответствовать расчётной ширине лестницы

Порядок действий следующий:

1. Кладём на ровный пол металлические опоры. Располагаем их строго параллельно друг к другу на расстоянии в 0,3 метра.
2. Делаем на стойках отметки в соответствии с выбранным шагом расположения ступенек. При этом крайние отметки должны находиться на расстоянии 15– 20 см от концов опор.
3. В отмеченных местах перпендикулярно к ножкам лестницы привариваем уголки, которые будут служить опорой для перекладин.
4. Берём два заранее подготовленных отрезка трубы длиной 30 см и привариваем их к уголкам, причём один прихватываем сверху, а другой – снизу будущей лестницы. В результате у вас получится прямоугольная рама.
5. Аналогичным образом выполняем крепление остальных перекладин по всей длине конструкции.
6. Для предотвращения попадания внутрь изделия влаги к концам лестницы привариваем пластины.
7. Все металлические соединения тщательно зачищаем шлифмашинкой и наждачной бумагой, чтобы не было острых углов.
8. Наносим на изделие слой грунтовки, а после лака или краски.

Полезный совет: Когда краска высохнет, наденьте на ножки резиновые насадки. Это позволит увеличить сцепление лестницы с поверхностью.

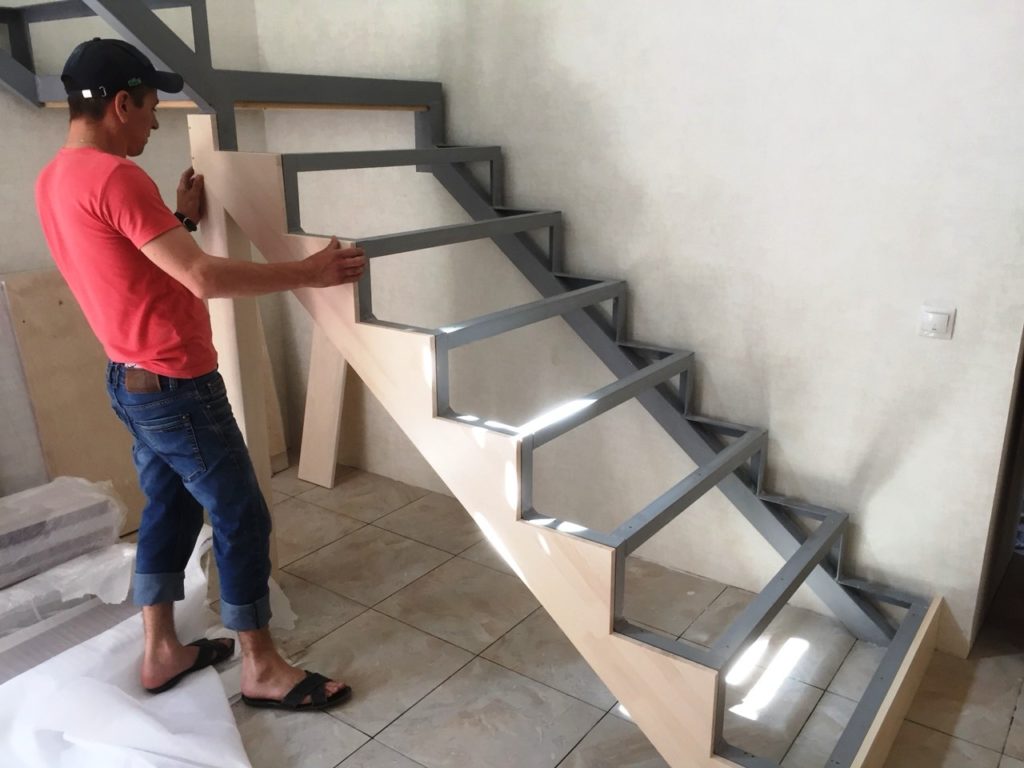

После установки опорных балок выполняется монтаж гребнеобразного каркаса

Последовательность устройства одномаршевой лестницы на металлическом каркасе следующая:

1. В соответствии с расчётными данными нарезаем трубы для опорных балок.
2. Устанавливаем опорные балки в заранее выбранном месте. Внизу и вверху крепим их анкерными болтами. У подножия желательно забетонировать несущую конструкцию. Балки должны быть расположены строго параллельно друг к другу.
3. Берём профили для каркаса под ступеньки и раскраиваем их на отрезки для создания гребня.
4. Привариваем отрезки труб к опорным балкам, образуя гребнеобразный каркас для ступенек. При установке каждой составляющей необходимо контролировать угол наклона с помощью строительного уровня. Соблюдайте параллельность элементов конструкции.
5. После выполнения сварочных работ зачищаем все швы и острые углы наждачной бумагой.
6. Покрываем лестничный каркас грунтовкой и краской.
7. После полного высыхания краски крепим заготовки для ступеней к косоурам. Для этого используем саморезы по металлу и шуруповёрт.

На последнем этапе работ к косоурам крепятся деревянные или пластиковые ступени

На этом процесс установки одномаршевой лестницы на каркасе из профильной трубы подходит к концу.

Если вы обладаете базовыми строительными навыками, то сборка и установка качественной лестницы из профильной трубы не станет для вас нерешаемой задачей. А придерживаясь вышеуказанных правил и рекомендаций, вы сможете соорудить прочную и долговечную конструкцию.

Какой каркас выбрать и из чего выбирать?

Конечно, в офисе подрядчика вам вкратце объяснят, чем отличается, например, открытый железный каркас лестницы от закрытого, и когда какой ставят. Но лучше чтобы на тот момент вы уже имели представление об этих нюансах. Пусть еще раз расскажут. А вы послушаете и еще раз все взвесите, и озвучите уже взвешенное решение.

Итак, виды каркасов при заказе подразделяют на следующие:1. Закрытый каркас лестницы на второй этаж . Изготавливается из швеллера и уголка (это стандартные профильные элементы). Предназначен под полную зашивку деревом или другим материалом. Стоимость самого каркаса невелика в сравнении с ниже перечисленными видами. Отделку каркаса выполняют уже после его установки в доме и завершения всех строительно-ремонтных работ.

Если вы хотите видеть в своем доме деревянную лестницу, то я советую выбрать каркас лестницы второй этаж из металла, обшитый деревом. Ибо металлическая основа после отделки не видна вовсе.

http://www.drevmast.ru/kreplenie-stupenej-k-metallicheskomu-karkasu.phphttp://xn—–6kcbbzebu2aiajid3drj2e.xn--p1ai/statii-po-lestnicam/kak_ustanovit_stupeni_podstupenniki_plowadku_i_oblicovochnuyu_dosku_na_metallicheskij_karkas_lestnicy/http://stupenimaster.ru/stupeni/kreplenie-k-metallicheskomu-karkasu.htmlhttp://rubankom.com/sooruzheniya/chasti-zdaniya/lestnicy/479-derevyannye-stupeni

голоса

Рейтинг статьи

Типы и виды металлических лестниц для дома

Металлическая лестница на второй этаж дома, коттеджа, дачи может иметь любой вид. Разнообразие определяется фантазией и дизайн-проектом интерьера. При этом, конструкции металлических лестниц ограничиваются определенными типами, в основу классификации которых, положено несколько факторов:

наружные. Лестница металлическая наружная позволяет существенно сэкономить полезное пространство в доме. Металл, для такой лестницы наиболее популярный материал. Конечно же, для перехода между этажами уличные металлические лестницы не самое лучшее решение, ведь их проблематично эксплуатировать в холодное время года (конечно, это субъективное мнение). Но вот для цокольного этажа или подъема на чердак она незаменима;

внутренние. У такой лестницы свои преимущества. Она позволяет передвигаться между этажами при любой погоде и может стать декоративным элементом интерьера.

Лестница приставная металлическая может относиться к любому из типов, поскольку не является стационарным изделием.

Способы и методы изготовления:

сварные. Простой и распространенный способ. Изготовить такую лестницу своими руками может любой, кто имеет навыки работы со сварочным аппаратом;

кованные лестницы. Пластичность, свойство, которым обладает металл, позволяет умельцам сделать из него путем ковки настоящие произведения искусства. Каркас такой лестницы будет сварной или деревянный, но элементы (ограждения, балясины, перила) обязательно кованные. Кованные лестницы более трудоемки в изготовлении, но всегда будут в почете.

Потребность в облицовке (отделке):

открытые. В этом случае каркас лестницы остается на виду, следовательно, к его внешнему виду будут выдвигаться повышенные требования;

закрытые. Предполагают дополнительную обработку. Часто под лестницей, в целях использования полезной площади обустраивают кладовки. Главное требование к лестнице такого типа – надежность. В производстве закрытой лестницы используют недорогие материалы. Закрытие каркасы считаются более дешевыми еще и потому, что не требуют красивого крепления.

цельные. Собираются из отдельных секций. И в готовом виде устанавливаются на место. Покупая лестницу по секциям есть вероятность не угадать с размерами;

сборные. Состоят из отдельных наборных деталей и элементов. С позиции установки лестницы своими руками, этот вариант более предпочтительный.

маршевые. Состоят из одного или более пролетов (маршей). Среди подвидов можно выделить прямые и с поворотами.

Металлическая лестница с площадкой более проста в изготовлении, а с поворотом имеет более красивый внешний вид.

Примечание. Лестница с поворотом, на языке профессионалов называется лестница с забежными ступенями. Отличаются в зависимости от угла поворота ступеней.

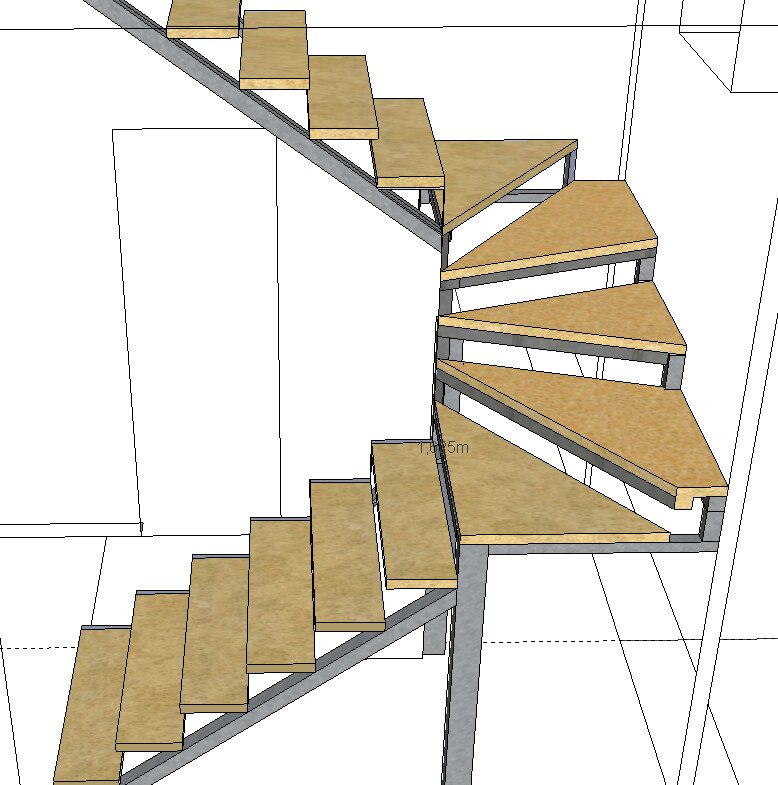

На фото показаны металлическая лестница с забежными ступенями на 90 градусов и с забежными ступенями на 180 градусов

винтовые. Пришли к нам из башен средневековья. В данном случае лестничный марш закручен вокруг центральной колонны, которая является несущей.

складные. Чаще их называют чердачные лестницы ввиду их основной сферы использования. Позволяют уменьшить лестничный марш и сэкономить пространство.

Лестница на металлическом каркасе может иметь несколько видов:

Металлическая лестница на косоурах. Косоур – это конструктивный элемент, который служит подпоркой для ступеней. Такой каркас является самым прочным. Косоуров может быть один или два, в зависимости от замысла дизайна и используемых материалов. Благодаря форме косоура, такие лестницы еще носят название хребтовая металлическая лестница.

Примечание. При значительной ширине лестничного марша следует отдать предпочтение каркасам с двумя косоурами.

Лестница на металлических косоурах позволяет создать легкие и невесомые конструкции. Особенно эффектно они смотрятся в помещениях с отделкой в стиле хай-тек или модерн.

Лестница металлическая на тетиве. Отличие этого вида от предыдущих, заключается в способе крепления ступеней. Их торцы не видны за каркасом.

Лестница металлическая на больцах. Больца позволяют создать воздушные конструкции, в которых основная нагрузка приходится на стену дома.

Прямая лестница на второй этаж

В реальной обстановке прямую лестницу на второй этаж сооружают в двух случаях:

1. Если помещение очень длинное, а территория, примыкающая к стене – это проезд. Такая ситуация может возникнуть в производственном корпусе: цеха размещены в сооружениях ангарного типа, длинная однопролетная лестница на антресоль – лучший способ компоновки. Подобные лестницы хороши, когда они расположены с внешней стороны зданий у глухой стены.
2. Если помещение очень тесное, и угол наклона лестницы превышает 50о. Крутую лестницу можно установить для мансардных помещений. Главное условие: глубина ступени должна быть хотя бы 100 мм или более.

В большинстве случаев в частных домах создают поворотные конструкции.

Варианты лестниц

По конструкции, металлические лестницы не отличаются от бетонных и деревянных аналогов. Различия имеются только в способах изготовления. Перед началом работы необходимо изучить все варианты и зафиксировать свой выбор в проекте или схеме.

По способу изготовления

От способа изготовления конструкции не зависит, по большей части, ее несущая способность, прочность и удобство эксплуатации. Единственное, на что влияет на выбор — это стоимость и сложность работы. Существует три варианта:

• Сборка из отдельных модулей. Каждый модуль включает в себя две подставки, соединенные между собой тонкими стальными пластинами — на одной закрепляется ступенька, на другой — соседний модуль. Группа из нескольких модулей крепится на опоре для лестницы на металлическом основании. Изготавливаются такие конструкции заводским способом в соответствии с проектом — остается только собрать их своими руками.
• Сварка. Основные элементы — несущие балки, ступени, опоры, балясины и перила — имеют в таком случае простую геометрическую форму, скрепляются они при помощи сварных соединений. Вариант несколько более сложный, так как потребует освоения работы со сварочным аппаратом.
• Ковка. Более красивый и изящный вариант, требующий помощи кузнеца — самостоятельно выковать элементы лестницы из металла не получится.

Кроме варианта исполнения конструкции необходимо выбрать ее тип. Выбирается он в зависимости от многих факторов — необходимой несущей способности, доступной площади, эстетики и т. д.

По типу несущих элементов

Чтобы правильно исполнять свою функцию, лестница должна быть способной выдерживать оказываемое на нее воздействие. Для этого необходимо правильно распределить нагрузку, которая приходится на основные точки: ступени, опоры, каркас и перекрытия. В первую очередь необходимо выбрать тип каркаса, исходя из формы организации несущих балок:

• Косоуры. Размещаются под ступенями. Косоуров может быть один или несколько в зависимости от планируемой нагрузки на лестничный пролет.
• Тетивы. Балки, располагающиеся по бокам от ступеней. В этом случае к каркасу несколько проще прикрепить ступени, так как не нужны дополнительные опоры для них.
• Больцы. Каркаса в этом случае нет — несущей опорой является стена. Ступени крепятся к ней при помощи специального крепежа. Друг с другом ступеньки соединяются цилиндрическими стальными подпорками.

В зависимости от длины лестницы и доступной площади конструкция может иметь один или несколько пролетов. Если она прямая, то опорой служит перекрытие или отдельная кирпичная или бетонная перегородка. Поворотный вариант, пролеты которого либо разделяются площадкой, либо объединяются забежными ступенями, дополнительно комплектуется опорой в точке поворота.

Винтовая лестница, которая занимает наименьшую площадь (около 1 м2), может иметь в основе спиральные косоуры — их придется изготавливать заводским способом. Сделать винтовую конструкцию из металла своими руками можно, используя несущую центральную опору, к которой будут привариваться ступени.

Деревянный каркас лестницы

Деревянные лестницы, в основе которых каркас из дерева — самое популярное решение для частных домов. Цельный внешний вид придает помещению изысканности и говорит о хорошем вкусе владельца. Однако есть ряд недостатков:

• Высокая стоимость качественных материалов. Ценные породы древесины имеют весьма высокую цену. В попытке снизить стоимость, деревянные лестницы собираются из более дешевых сортов, что влечет за собой следующую проблему.
• Шум и скрип при ходьбе. При использовании таких материалов, как ель и сосна, а именно они используются при производстве недорогих лестниц, со временем дерево рассыхается, теряет свою изначальную форму и издает неприятные звуки под нагрузкой. Кроме того, дешевые комплектующие, зачастую, поставляются не досушенными, что также ведет к быстрой порче изделия.
• Низкая устойчивость к механическим повреждениям. Дерево, само по себе, мягкий материал, и сильнее прочих подвержено механическим деформациям при внешних воздействиях.  Покрытие для ступеней придется периодически обновлять и ремонтировать, что влечет за собой дополнительные траты.

Плюсы и минусы спиральных конструкций

Плюсы:

• Винтовые лестницы имеют привлекательный внешний вид и могут служить украшением интерьера.
• Их разработка и проектирование позволяют создать индивидуальный дизайн, подходящий под особенности помещения.
• Требования к материалам для изготовления винтовых лестниц не так строги, и можно использовать различные комбинации металла, дерева и стекла.
• Спиральные конструкции занимают меньше пространства по сравнению с другими видами лестниц, что особенно актуально для небольших помещений.
• Их расчет и проектирование необходимо проводить согласно нормативной документации, что гарантирует безопасность использования.

Минусы:

• Разработка и проектирование винтовых лестниц требуют особого внимания к расчетам и чертежам, что может занять дополнительное время и требовать определенных знаний.
• Их конструкции могут быть более сложными и дорогими в производстве, чем простые прямые лестницы.
• Монтаж спиральной лестницы может потребовать определенных навыков и специального инструмента.
• Винтовые лестницы могут быть менее удобными для перевозки и установки в сравнении с другими видами лестниц.

Перед началом проектирования и изготовления спиральных лестниц необходимо знать какие требования предъявляются к ним согласно нормативной документации и какие расчеты и чертежи понадобятся для работы.

Способы крепления ступеней к металлическому каркас

Крепление ступеней к металлическому каркасу как метод обустройства лестниц в жилых домах пользуется спросом не первый год. Этот сравнительно новый способ создания лестниц включает лаконичный современный стиль и эстетику, а также высокие показатели качества и прочности.

В процессе возведения такой лестницы важным моментом является крепление ступеней к каркасу. От того, насколько правильно они были установлены, зависит их устойчивость и неподвижность, отсутствие выступающих острых углов для безопасности передвижения. Профессионализм в монтаже ступеней обеспечит не только надежность всей конструкции, но и эстетичный внешний вид.

Чертежи и расчеты — их разработка

Проектирование и изготовление винтовых лестниц требуют хорошей подготовки и точного расчета. Что нужно знать перед началом работ?

• Основные требования к конструкциям винтовых лестниц;
• Какие материалы могут быть использованы;
• Расчет и проектирование спиральных лестниц — их плюсы и минусы;
• Нормативная документация, которую необходимо знать;

Для разработки чертежей и расчетов винтовых лестниц необходимо учитывать все эти факторы. Чертежи — это основной документ, по которым будет проводиться работа.

Перед разработкой чертежей и расчетов необходимо учесть требования к конструкции винтовой лестницы. Основные требования направлены на обеспечение безопасности и комфорта использования

Также важно учитывать материалы, которые будут использоваться при изготовлении лестницы. Они должны быть прочными и надежными

Проектирование винтовой лестницы — основные этапы

Этап
Описание

1
Расчет необходимых параметров и размеров лестницы

2
Выбор материала и составление спецификации

3
Разработка чертежей с учетом требований

4
Производство и монтаж лестницы
