Технические параметры и схемы подключения ламп ДРЛ

Подключение

Схема подключения ламп ДРЛ показана на рисунке, заметим, что проверить работоспособность этих источников освещения можно только включив их соответствующим образом.

Схема подключения дугового ртутного источника света

Обозначения на схеме:

• EL1 – устройство ДРЛ;
• С – конденсатор не электролитического типа(должен быть рассчитан на работу с напряжением не менее 250В), служит для снижения потребления электроэнергии за счет уменьшения реактивной мощности;

Видео: Схема подключения дросселя к лампе ДРЛ

Каждому типу лампы нужен соответствующий дроссель, его задача – понизить ток источника питания, подключение ее напрямую приведет к выходу их строя.

Фотография дросселей

Емкость конденсатора подбирается согласно следующей таблицы:

Мощность источника освещения

(Вт)

Емкость конденсатора

(мкФ)

125
12,0

250
25,0

400
32,0

Бездроссельные осветительные приборы (ДРВ), в отличие от ламп ДРЛ, не требуют специальной схемы включения.

Лампы ДРВ и ДРЛ отличия

Оба типа светильников являются газоразрядными ртутными лампами, а точнее их разновидностями. Они широко используются во внешнем и внутреннем освещении. Нередко возникает вопрос, как отличить лампу ДРЛ от ДРВ, поскольку внешне они абсолютно одинаковы. Тем не менее, каждая из них обладает индивидуальными особенностями, собственными техническими характеристики и принципами работы.

В обеих лампах для горелок использовано кварцевое стекло или специальный керамический состав. В каждую горелку помещены точные дозы инертных газов с небольшим количеством ртути. Напряжение поступает к ртутным лампам в область пары электродов, расположенных по бокам горелки. За счет маленького расстояния газ между электродами быстро ионизируется, после чего в этом месте возникает тлеющий разряд. Он постепенно переходит в зону между основными электродами, мгновенно превращается в дуговой разряд, после чего светильники с лампами ДРЛ начинают гореть в штатном режиме.

Полностью нормативные световые качества набираются лампами примерно через 10 минут после включения. Для ограничения номинального тока в лампах ДРЛ используется пускорегулирующий прибор с установленным сопротивлением. После того как амплитуда переходит значение сетевого напряжения, вся энергия, накопленная индуктивностью, уходит в нагрузку. В кварцевой горелке происходит некоторая задержка напряжения.

В лампах типа ДРВ (дуговых ртутных вольфрамовых) такая подкачка энергии не требуется поскольку в них отсутствует индуктивный балласт. Функции ограничения тока выполняются самой вольфрамовой спиралью, с заранее установленным сопротивлением и мощностью, соответствующим пусковым режимам горелки. Напряжение горелки будет нарастать по мере ее разогрева, и постепенно уменьшаться на спирали. В результате внутренняя колба ламп ДРВ будет светиться на 30% меньше, чем лампы уличного освещения ДРЛ.

Основным отличием этих двух ламп является невозможность использования ДРЛ без пускорегулирующего устройства, в качестве которого используется дроссель. Он служит ограничителем тока, питающего лампу и должен обязательно соответствовать ее мощности. Если включение производится без дросселя, такая лампочка моментально сгорит под действием высокого тока, проходящего через нее. Повторное включение лампы ДРЛ можно выполнять лишь после ее полного остывания.

Оба типа ламп обладают повышенной чувствительностью к перепадам температур. Поэтому вся конструкция защищена наружной колбой. Кроме того, ее внутренняя сторона покрыта люминофором, с помощью которого ультрафиолетовое свечение преобразуется в часть спектра красного цвета.

Утилизация ламп ртутного типа

Отработавшие ресурс и бракованные лампы ртутного типа относятся к отходам первого класса опасности. Они в обязательном порядке подлежат утилизации с помощью специального оборудования. В процессе переработки может применяться один из четырех способов:

• амальгамирование;
• термическая обработка;
• обжиг при высокой температуре;
• химический или металлургический способ.

Все методы утилизации направлены на отделение и выведение в осадок паров ртути, ее возгонки с последующим выжиганием органических компонентов. Конечными продуктами переработки ламп ДРВ и ДРЛ без дросселей являются сулема и сорбент.

Подразделы:

Аббревиатурой ДРИ обозначаются дуговые ртутные металлогалогенные лампы. Буква «И» обозначает здесь «с излучающими добавками». Словосочетание как нельзя лучше передает суть отличия данных ламп от широко известных ртутных люминесцентных ламп ДРЛ. По конструкции лампа ДРИ схожа с ДРЛ, разница состоит в составе газовой смеси, заполняющей горелку лампы. В нее, помимо ртути и смеси инертных газов, в строгой дозировке вводятся специальные добавки, в качестве которых выступают галогениды индия, натрия, таллия и некоторых других металлов. Излучающие добавки позволяют существенно увеличить световую отдачу ртутной лампы – до 70 – 90 люмен на Ватт и даже выше, против 45 – 60 лм/Вт у ДРЛ. При этом улучшается и цветность излучения. Срок службы металлогалогенных ламп составляет 8 – 10 тысяч часов.

Принцип действия и устройство ламп ДРИ

Как и в других газоразрядных лампах, источником света в «металлогалогенке» служит плазма электрического дугового разряда, который протекает при высоком давлении внутри герметичной горелки. Инертный газ, заполняющий горелку, играет буферную роль, то есть обеспечивает зажигание дуги – протекание через нее тока в холодном состоянии, когда ртуть и галогениды еще находятся в твердой или жидкой фазе. По мере разогрева лампы переходящие в пары ртуть и добавки ионизируются и начинают излучать в видимом диапазоне

Излучающие добавки подбираются таким образом, чтобы заполнить провалы в спектре излучения ртути и выровнять его. Для этого необходимо добавить туда красную и желтую составляющую, которые как раз и присутствуют в спектре излучения натрия и других металлов. Поэтому лампа металлогалогенная ДРИ не содержит люминесцентного покрытия колбы – весь достаточно равномерный диапазон световых волн излучается только дугой.

Отсутствие покрытия и возможность изготовления более компактной горелки шаровой формы привели к тому, что металлогалогенные лампы приобрели значение как мощные точечные источники света. Некоторые варианты ДРИ выпускаются в малогабаритном софитовом исполнении. Другие, более распространенные, снабжаются стандартными цоколями Е27 или Е40.

Особенности подключения ламп ДРИ

Металлогалогенные лампы требуют для питания от сети подключения через пускорегулирующие аппараты (ПРА), а также использования для инициализации разряда импульсного зажигающего устройства (ИЗУ). Поэтому их схема включения отличается от ламп ДРЛ, для которых благодаря наличию поджигающих электродов в ИЗУ нет необходимости.

В качестве ПРА большинство металлогалогенных ламп допускает использование серийных дросселей для ламп ДРЛ, некоторые также работают с балластами ДНаТ. Однако процесс прогрева «металлогалогенки» отличается от процесса пуска других газоразрядных ламп, поэтому использование не вполне подходящих ПРА может привести к быстрому износу электродов и испарению излучающих добавок, что существенно снизит срок эксплуатации лампы. Существуют ПРА, представляющие собой повышающие автотрансформаторы.

Применение металлогалогенных ламп ДРИ

Маркировка ламп ДРИ включает цифровой индекс, который указывает на цвет их свечения. Дело в том, что, комбинируя состав излучающих добавок, можно добиться не только белого цвета достаточно хорошей чистоты, но и окрашенного или даже практически монохромного излучения. Это существенно расширяет сферу применения металлогалогенных ламп.

Светильники ДРИ с лампами белого цвета свечения используют там, где необходимо получить качественное освещение с хорошей цветопередачей на больших территориях. Поэтому основными потребителями таких фонарей и прожекторов выступают аэропорты, стадионы, профессиональные осветители общественных мероприятий и т.п. Не менее успешно металлогалогеновые лампы используются для целей освещения промышленных и торговых площадей.

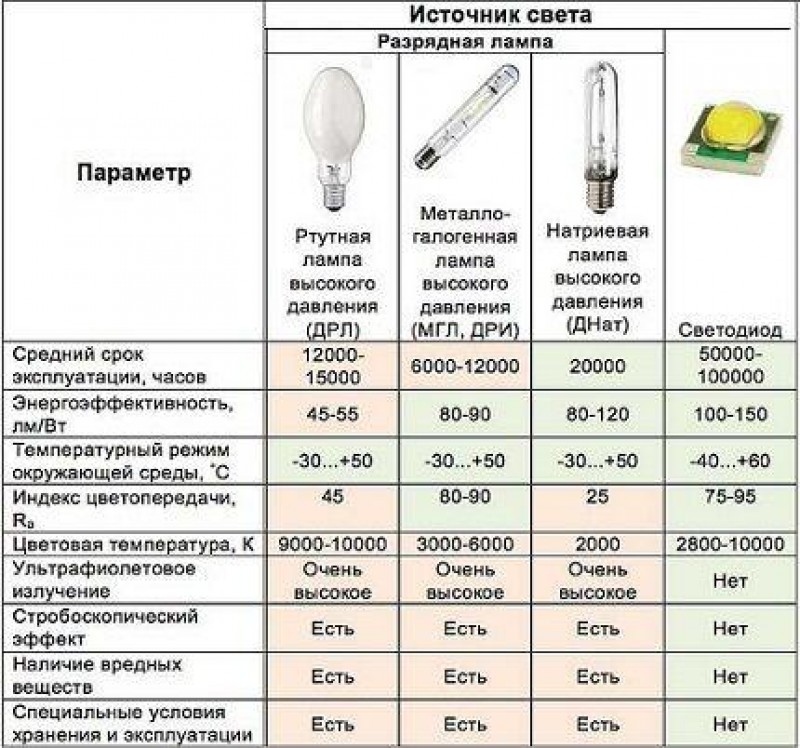

Достоинства и недостатки

Как и любой источник света, ДРЛ имеют свои положительные стороны. Но негативных сторон, к сожалению, больше.

Плюсы

• Большая светоотдача.
• Большая мощность (основной плюс).
• Малые габариты корпуса.
• Малая цена (в сравнении со светодиодной продукцией).
• Небольшое энергопотребление.
• Срок эксплуатации – до 12 тысяч часов. Этот параметр определяется качеством изготовления. Не все компании-изготовители тщательно контролируют процесс. Особенно это касается новых китайских фирм.

Минусы

• Наличие ртути.
• Долгое время выхода на режим.
• Прогретую лампу не запустить до остывания. Это примерно пятнадцать минут.
• Чувствительность к броскам напряжения (отклонение напряжения на 15 процентов вызывает изменение яркости до 30 процентов).
• Чувствительность к температуре окружающей среды. Чем холоднее, тем больше время выхода на штатный режим работы.
• Пульсация света и низкая цветопередача (Ra не более 50, комфортно от 80).
• Очень сильный нагрев.
• Необходимость специальных термостойких проводов и патронов.
• Необходимость ПРА.
• Осветитель ДРЛ издает жужжащий звук.
• При работе формируется озон. По санитарным нормам должна присутствовать вентиляция.
• Все дуговые лампы несовместимы с димерами – устройствами плавной регулировки освещенности.
• В процессе эксплуатация люминофорный слой деградирует, световой поток ослабевает, спектр свечения отклоняется от эталонного. К концу срока эксплуатации теряют до пятидесяти процентов светового потока.
• При работе возможно мерцание.
• На постоянном токе работа невозможна.

Если Вы еще планируете использовать ДРЛ для освещения, то желательно воздержаться от приобретения дешевых ламп неизвестного происхождения.

В странах Европы лидирующие позиции по качеству изготовления осветительных приборов по-прежнему удерживают Osram и Philips.

Достоинства и недостатки

Безусловными положительными качествами как ДРЛ 125, так и ДРЛ 400 и других аналогов являются:

• высокая мощность;
• значительная сила света;
• низкий уровень потребления электроэнергии;
• длительный срок службы;
• компактность;
• оптимальная стоимость (в сравнении качество/цена со светодиодными ИС).

Приобретать дешевую продукцию, особенно от неизвестных производителей, категорически не рекомендуется. В этом случае основательно обостряются недостатки, которыми обладают ртутные лампы:

• содержание ртути;
• длительный разогрев;
• отсутствие возможности для моментального запуска после выключения, а также работы на постоянном токе;
• чувствительность к перепадам напряжения и к внешней температуре;
• низкий уровень цветопередачи, возможность мерцания;
• необходимость наличия дросселя и специальных термостойких компонентов;
• жужжание во время работы, а также выделение озона (необходимо наличие вентиляции);
• несовместимость с диммерами.

Наиболее качественные ИС, аналогичные ДРЛ 125, ДРЛ 250, ДРЛ 400 и другим источникам света, выпускают европейские компании Osram и Philips.

Положительные особенности ДРВ, для работы которых не нужен дроссель ДРЛ:

• простой монтаж;
• возможность установки вместо ЛН;
• высокий уровень светоотдачи;
• низкая цена.

При этом ДРВ отличаются низким КПД (в два раза от дуговых устройств) и маленьким рабочим ресурсом — примерно 4 тыс. часов.

Технические аспекты

Наиболее важными показателями ртутного источника света с цоколем e40 является конструкция внутренней части прибора, форма колбы, размеры резьбового цоколя. Экономический эффект устройства может отличаться условиями эксплуатации. Газоразрядный софит от бренда «Лисма» для уличного освещения, который не создает эффекта мерцания в случае перепадов напряжения в электрической сети, не нуждается в специальном приспособлении для розжига дуги. При мощности 500 Вт создается световой поток 4 — 5 тыс. лм.

Характеристики:

• Наименование — лампа ДРВ;
• Тип — ртутная;
• Мощность — 500 В;
• Форма — эллипс;
• Изготовитель — ;
• Назначение — уличная;
• Покрытие колбы — матовое;
• Цоколь — е40.

При маркировке энергосберегающих приборов используются цифровые и буквенные значения, указывающие на мощность и тип изделия. Расшифровать эти значения несложно. Примеры:

• ДРЛ 250 — дуговая ртутно-люминофорная лампа мощностью 250 В;
• ДРВ 160 — дуговая ртутно-вольфрамовая лампа мощностью 160 В.

Источник ровного светового потока ДРВ 500, характеристики которого определяются параметрами цоколя, может иметь конструкцию смешанного типа. В стартерной схеме может присутствовать дроссель. Балласт служит для снижения напряжения на электродах благодаря увеличению напряжения в активном люминесцентном устройстве. Прибор изготавливается в виде катушки с намотанным на ферромагнитный сердечник проводом. Для снижения реактивной энергии в схеме лампы е40 достаточно отключить компенсирующий конденсатор.

Технические характеристики прибора адаптированы для открытых пространств. Лампа ДРВ 500 демонстрирует отличные результаты при напряжении 220 В с частотой колебания тока 50 Гц. Устройства рассчитаны на непрерывную эксплуатацию в течение 7,5 тыс. часов.

Конструкция и принцип работы лампы типа ДРЛ

Устройство лампы ДРЛ достаточно примитивное. Основными конструктивными элементами указанной лампочки являются:

• стеклянный баллон;
• цоколь резьбового типа;
• ртутно-кварцевая горелка (трубка);
• электроды;
• угольный резистор.

Горелка ДРЛ-лампочки имеет трубчатую конструкцию и заполнена строго дозированным количеством инертных газов – аргон и немного ртути. Электроды облегчают процесс зажигания лампочки и делают ее свечение более стабильным. Цоколь, как и у любой другой лампочки, предназначен для подаче к ней электрической энергии, а также для фиксации лампы в патроне осветительного прибора. Стеклянный баллон, или колба, — это внешняя оболочка лампочки.

В процессе изготовления дуговой люминофорной лампы из ее колбы откачивается воздух, а внутренне ее пространство заполняется азотом. Как следует из названия рассматриваемого источника света, внутренняя поверхность колбы покрыта тонким слоем люминофора.

Первые источники искусственного освещения подобной конструкции имели в своем составе только пару электродов и требовали наличия дополнительного пускового устройства. В связи с указанным неудобством они постепенно оказались снятыми с производства уже в 1970-х годах. Для зажигания современной ДРЛ-лампы с четырьмя электродами требуется только дроссельное устройство.

Алгоритм данного процесса выглядит следующим образом:

• подача напряжения на электроды, расположенные близко друг к другу;
• возникновение тлеющего разряда между указанными электродами;
• данный разряд преодолевает расстояние до остальных электродов, между ними образуется дуговой разряд;
• спустя некоторое время (обычно порядка 10-15 минут), лампочка начинает гореть в штатном режиме.

Важно! Промежуток времени, через который лампочка достигает своего нормального режима горения зависит от температуры окружающей среды: при пониженных температурах время ее разгорания увеличивается. Ртутные источники искусственного освещения испускают видимый холодный (голубой) свет, а также мощное ультрафиолетовое излучение, которое обеспечивает свечение люминофора, покрывающего внутренние стенки баллона лампы. Как результат мы имеем лампочку, выдающую яркий белый свет

Цветность свечения может незначительно изменяться в случае увеличения либо уменьшения напряжения в электрической сети

Как результат мы имеем лампочку, выдающую яркий белый свет. Цветность свечения может незначительно изменяться в случае увеличения либо уменьшения напряжения в электрической сети

Ртутные источники искусственного освещения испускают видимый холодный (голубой) свет, а также мощное ультрафиолетовое излучение, которое обеспечивает свечение люминофора, покрывающего внутренние стенки баллона лампы. Как результат мы имеем лампочку, выдающую яркий белый свет. Цветность свечения может незначительно изменяться в случае увеличения либо уменьшения напряжения в электрической сети.

В процессе работы такие лампочки нагреваются до весьма высокой температуры. В связи с этим они предъявляют повышенные требования к качеству изготовления патрона и цоколя. Кроме того, газоразрядное устройство такого источника искусственного освещения должно как следует остыть перед последующим ее использованием.

Срок службы

Гореть такой источник света, по заверениям производителей, способен, как минимум, 12000 часов. Здесь все зависит от такой характеристики как мощность — чем мощнее лампа, тем дольше она служит.

Популярные модели и на сколько часов службы они рассчитаны:

• ДРЛ 125 — 12000часов;
• 250 — 12000часов;
• 400 — 15000часов;
• 700 — 20000часов.

Обратите внимание! На практике могут быть иные цифры. Дело в том, что электроды, как и люминофор, способны быстрее выйти из строя.

Как правило, лампочки не ремонтируются, их проще заменить, так как износившееся изделие светит на 50% хуже

Как правило, лампочки не ремонтируются, их проще заменить, так как износившееся изделие светит на 50% хуже.

Рассчитаны изделия, как минимум, на 12000 часов работы

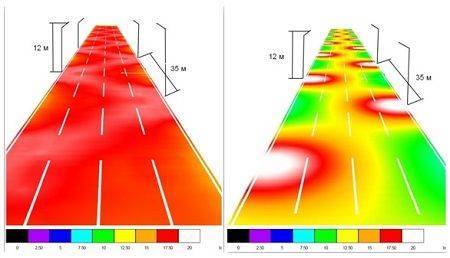

Бывает несколько разновидностей ДРЛ (расшифровка — дуговая ртутная лампа), которые применимы как в быту, так и в производственных условиях. Классифицируются изделия по мощности, где наиболее популярны модели на 250 и 500 Вт. Пользуясь ими, до сих пор создают системы уличного освещения. Ртутные приборы хороши за счет доступности и мощного светового потока. Тем не менее, появляются более инновационные образцы, безопасные и с лучшим качеством свечения.

Принцип действия

Горелка (РТ) лампы изготавливается из тугоплавкого и химически стойкого прозрачного материала (кварцевого стекла или специальной керамики), и наполняется строго дозированными порциями инертных газов. Кроме того, в горелку вводится металлическая ртуть, которая в холодной лампе имеет вид компактного шарика, или оседает в виде налёта на стенках колбы и (или) электродах. Светящимся телом РЛВД является столб дугового электрического разряда.

Схема 3. Ввод трансформатора.

Процесс зажигания лампы, оснащённой зажигающими электродами, выглядит следующим образом. При подаче на лампу питающего напряжения между близко расположенными основным и зажигающим электродом возникает тлеющий разряд, чему способствует малое расстояние между ними, которое существенно меньше расстояния между основными электродами, следовательно, ниже и напряжение пробоя этого промежутка. Возникновение в полости РТ достаточно большого числа носителей заряда (свободных электронов и положительных ионов) способствует пробою промежутка между основными электродами и зажиганию между ними тлеющего разряда, который практически мгновенно переходит в дуговой.

Стабилизация электрических и световых параметров лампы наступает через 10 — 15 минут после включения. В течение этого времени ток лампы существенно превосходит номинальный и ограничивается только сопротивлением пускорегулирующего аппарата. Продолжительность пускового режима сильно зависит от температуры окружающей среды: чем холоднее, тем дольше будет разгораться лампа.

Электрический разряд в горелке ртутной дуговой лампы создаёт видимое излучение голубого или фиолетового цвета, а также мощное ультрафиолетовое излучение. Последнее возбуждает свечение люминофора, нанесённого на внутренней стенке внешней колбы лампы. Красноватое свечение люминофора, смешиваясь с бело-зеленоватым излучением горелки, даёт яркий свет, близкий к белому.

Схема включения лампы ДРЛ.

Изменение напряжения питающей сети в большую или меньшую сторону вызывает соответствующее изменение светового потока. Отклонение питающего напряжения на 10 — 15 % допустимо и сопровождается изменением светового потока лампы на 25 — 30 %. При уменьшении напряжения питания менее 80 % номинального, лампа может не зажечься, а горящая — погаснуть.

При горении лампа сильно нагревается. Это требует использования в световых приборах с дуговыми ртутными лампами термостойких проводов, предъявляет серьёзные требования к качеству контактов патронов. Поскольку давление в горелке горячей лампы существенно возрастает, увеличивается и напряжение её пробоя. Величина напряжения питающей сети оказывается недостаточной для зажигания горячей лампы. Поэтому перед повторным зажиганием лампа должна остыть. Этот эффект является существенным недостатком дуговых ртутных ламп высокого давления, поскольку даже весьма кратковременный перерыв электропитания гасит их, а для повторного зажигания требуется длительная пауза на остывание.

Общие сведения: Лампы ДРЛ имеют высокую светоотдачу. Они устойчивы к атмосферным воздействиям, зажигание их не зависит от температуры окружающей среды.

• лампы типа ДРЛ выпускаются мощностью 80, 125, 250, 400, 700, 1000 Вт;
• средний срок службы 10000 часов.

Важным недостатком ламп ДРЛ является интенсивное образование озона в процессе их горения. Если для бактерицидных установок это явление обычно оказывается полезным, то в других случаях концентрация озона вблизи светового прибора может существенно превышать допустимую по санитарным нормам. Поэтому помещения, в которых используются лампы ДРЛ, должны иметь соответствующую вентиляцию, обеспечивающую удаление избытка озона.

http://fazaa.ru/www.youtube.com/watch?v=qBOAN6ABnTc

О0Др-основная обмотка дросселя, Д0Др-дополнительная обмотка дросселя, С3-помехоподавляющий конденсатор, СВ-селеновый выпрямитель, R-зарядный резистор, Л-двухэлектродная лампа ДРЛ, Р-разрядник.

Включение: Включение ламп в сеть осуществляется с помощью ПРА (пуско-регулирующей аппаратуры). В обычных условиях последовательно с лампой включается дроссель (схема 2), при очень низких температурах (ниже -25°C) в схему вводится автотрансформатор (схема 3).

При включении ламп ДРЛ наблюдается большой пусковой ток (до 2,5·Iном). Процесс разгорания лампы длится до 7 минут и более, повторное включение лампы возможно лишь после ее остывания (10-15 минут).

• технические данные лампы ДРЛ 250Мощность, W  – 250;
• ток лампы, A – 4,5;
• тип цоколя – E40;
• световой поток, Lm – 13000;
• светоотдача, Lm/W – 52;
• цветовая температура, К – 3800;
• срок горения, ч – 10000;
• индекс цветопередачи, Ra – 42.

http://fazaa.ru/www.youtube.com/watch?v=jdfRUyW33t4

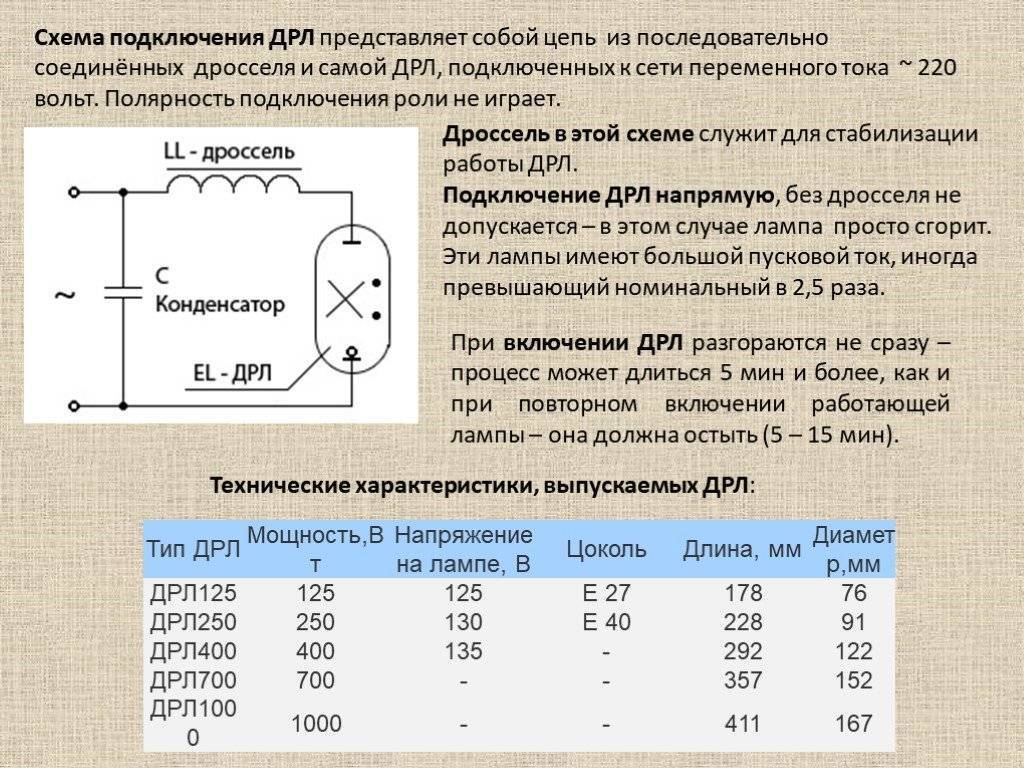

Принцип работы и схемы подключения ДРЛ

Схема подключения двухэлектродной ДРЛ в статье не рассматривается, так как этот тип ламп морально устарел и более не производится.

На принципиальной схеме изображены:

EL – ДРЛ.

C – конденсатор (не является обязательным элементом).

LL – дроссель (катушка индуктивности).

FU – плавкий предохранитель.

При подаче напряжения, происходит ионизация газа между парами основных и поджигающих электродов. Так как они расположены в непосредственной близости, то ионизация газа происходит легко между ними. После ионизации газа происходит пробой между основными электродами – образуется дуговой разряд. Свет от самого разряда имеет голубой, либо фиолетовый оттенок.

Сам люминофор дает красноватый оттенок, таким образом, происходит смешивание основных цветов и синтезируется холодный белый свет. Видимый оттенок может незначительно меняться в зависимости от приложенного напряжения.

Разряд в горелке набирает яркость в течение семи-восьми минут. Это связано с тем, что изначально ртуть находится в виде шарика в жидком состоянии. При росте температуры происходит постепенное испарение ртути и разряд улучшается. Как только жидкий металл полностью перейдет в состояние пара, яркость достигнет максимума. При этом повышается и давление. Максимальная яркость достигается за десять-пятнадцать минут. Температура окружающей среды влияет на время выхода источника света на штатный режим.

Дроссель необходим, он является простейшим ПРА – пускорегулирующим аппаратом. Также он ограничивает ток, проходящий через электроды. Если ДРЛ-лампу подключить напрямую в сеть, то ее выход из строя неминуем. Обычно это происходит мгновенно. Полярность подключения дросселя не играет никакой роли. Его главное предназначение – стабилизация работы осветителя.

Подбор дросселя для конкретной ДРЛ лампы рассмотрен в таблице

ДРЛ 125 Вт	ДРЛ 250 Вт	ДРЛ 400 Вт	ДРЛ 700 Вт
Номинальный ток дросселя (ПРА)	Iн=1,15 А	Iн=2,15 А	Iн=3,25 А	Iн=5,45 А

Подбор определенного дросселя по току

Подробно изучить конструкцию и принцип работы дросселя вы можете — тут

Используемая емкость конденсатора выбирается исходя из мощности лампы. Рекомендации представлены в таблице.

Тип лампы ДРЛ	Емкость конденсатора
ДРЛ-125 1.15 А	12мкФ
ДРЛ-250 2.15 А	18мкФ
ДРЛ-400 3.25 А	25мкФ
ДРЛ-700 5.25 А	40мкФ

При нынешнем развитии электроники, дроссель – архаичный элемент. Сейчас в продаже можно найти блоки электронной стабилизации дуги. Эти устройства могут выдержать точные параметры питания, которые необходимы для запуска и поддержания горения вне зависимости от изменения напряжения в осветительной сети.

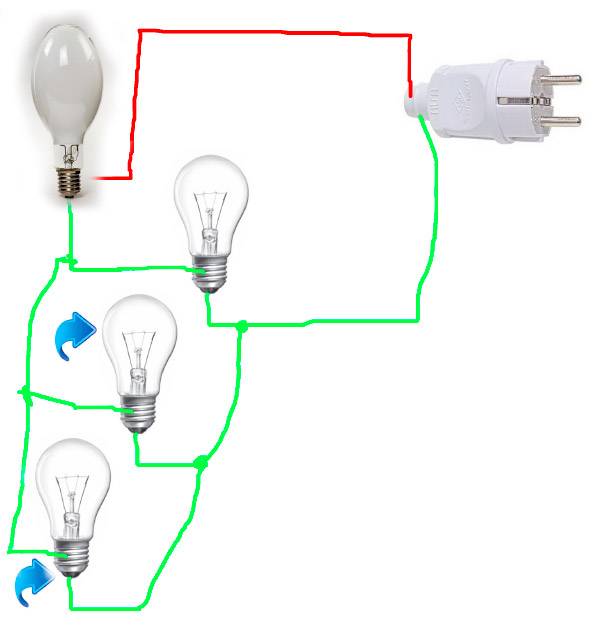

Если не удается приобрести электронный балласт, его можно изготовить самостоятельно. Здесь Ф – фаза, 0 – ноль.

Технические аспекты

Наиболее важными показателями ртутного источника света с цоколем e40 является конструкция внутренней части прибора, форма колбы, размеры резьбового цоколя. Экономический эффект устройства может отличаться условиями эксплуатации. Газоразрядный софит от бренда «Лисма» для уличного освещения, который не создает эффекта мерцания в случае перепадов напряжения в электрической сети, не нуждается в специальном приспособлении для розжига дуги. При мощности 500 Вт создается световой поток 4 — 5 тыс. лм.

• Наименование — лампа ДРВ;
• Тип — ртутная;
• Мощность — 500 В;
• Форма — эллипс;
• Изготовитель — компания «Лисма»;
• Назначение — уличная;
• Покрытие колбы — матовое;
• Цоколь — е40.

При маркировке энергосберегающих приборов используются цифровые и буквенные значения, указывающие на мощность и тип изделия. Расшифровать эти значения несложно. Примеры:

• ДРЛ 250 — дуговая ртутно-люминофорная лампа мощностью 250 В;
• ДРВ 160 — дуговая ртутно-вольфрамовая лампа мощностью 160 В.

Источник ровного светового потока ДРВ 500, характеристики которого определяются параметрами цоколя, может иметь конструкцию смешанного типа. В стартерной схеме может присутствовать дроссель. Балласт служит для снижения напряжения на электродах благодаря увеличению напряжения в активном люминесцентном устройстве. Прибор изготавливается в виде катушки с намотанным на ферромагнитный сердечник проводом. Для снижения реактивной энергии в схеме лампы е40 достаточно отключить компенсирующий конденсатор.

Технические характеристики прибора адаптированы для открытых пространств. Лампа ДРВ 500 демонстрирует отличные результаты при напряжении 220 В с частотой колебания тока 50 Гц. Устройства рассчитаны на непрерывную эксплуатацию в течение 7,5 тыс. часов.

https://youtube.com/watch?v=f1Z2KnRLWEs

Конструкция и принцип работы

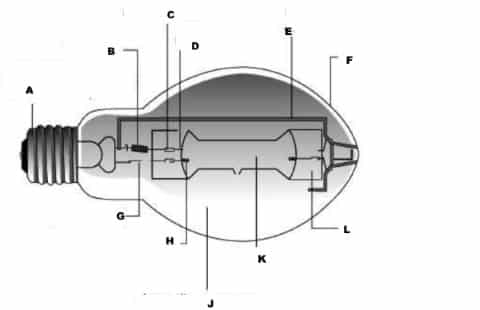

Как устроена разрядная ртутная лампа показано на рисунке.

Описание обозначений, представленных на рисунке конструкции лампы типа ДРЛ:

• A – покрытый никелем цоколь Е40 или Е27 (последний только у модели ДРЛ 125);
• B – резистор для ограничения напряжения;
• C – фольга (изготавливается из молибдена);
• D –дополнительный электрод (зажигатель);
• E –рамка;
• F – стеклянная колба (для нанесения люминоморфного покрытия используется ванадат иттрия);
• G- свинцовая проволока;
• H – основной электрод (покрыт вольфрамом);
• J – азот (используется в качестве заполнителя внешней колбы);
• K – ртутная дуговая лампа;
• L – сжатый спай кварцевого источника освещения.

Устройства данного типа могут использоваться в любых помещениях, в том числе и пожароопасных, если они устанавливаются во взрывозащищенные светильники.

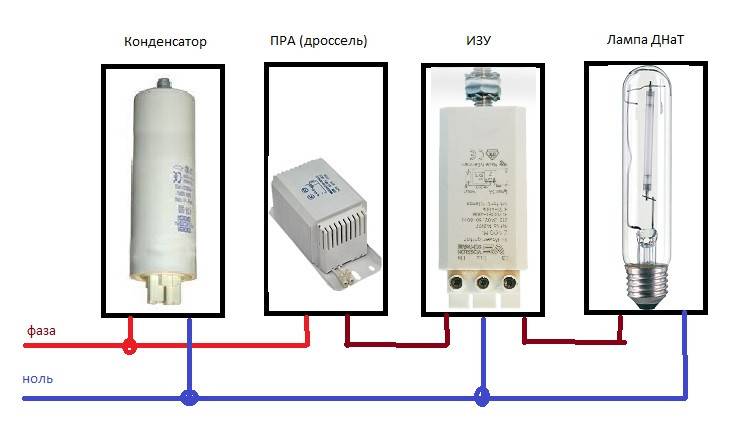

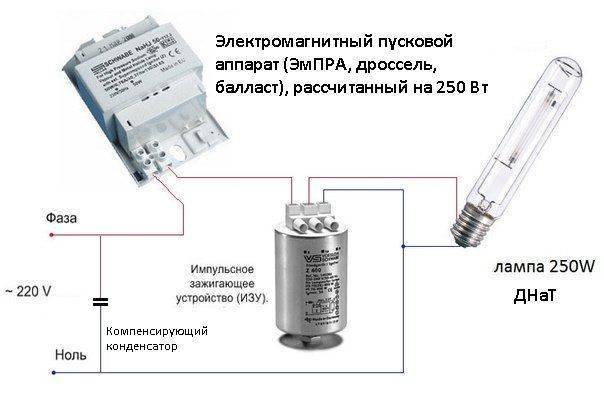

Разница подключения 2-х и 3-х контактных ИЗУ

Заметьте, есть ИЗУ двухконтактные и трехконтактные. Первые подключаются параллельно самой лампе.

То есть, строго после балласта, вы должны завести в ИЗУ фазу, а в другую его клемму подать ноль

Не важно, откуда вы его возьмете, хоть непосредственно с самого патрона

Кстати, двухконтактные уже давно не рекомендуют к использованию и вот почему.

Процесс поджига связан с импульсом высокого напряжения (от 2-х до 5кВ). И этот импульс параллельно подается не только на лампу, но и на дроссель.

А это запросто может пробить изоляцию ПРА, если она на это не рассчитана.

Поэтому такое параллельное подключение чаще встречается в натриевых лампах низкого напряжения, либо в тех, где достаточно импульса зажигания не более 2кв. Конденсатор подключается параллельно всей цепи. Просто один провод заводите на фазу автомата, другой на ноль.

Все что остается это протянуть кабель и расключить патрон.

От пускового устройства до самой лампы рекомендуемая длина кабеля – не более 1,5м.

Если вы прикасались к поверхности лампы руками, перед включением обязательно протрите ее чистой сухой тряпочкой.

Это связано с высокой температурой нагрева в процессе работы – до 350 градусов.

Любые жирные пятна от пальцев рук, под такими температурами превратятся в почерневшие кляксы.

Это в конечном итоге приведет к тому, что лампа рано или поздно лопнет или треснет.

Кстати, многие боятся при ее эксплуатации в теплицах, что если на разогретый корпус попадет капля воды, ДНаТ может взорваться. На самом деле это не так.

Изделие выполнено из термостойкого стекла и мелкие брызги ей не особо страшны.

Только если вы не начнете заливать ее из шланга, как показано в этом популярном ролике:

При первой подаче напряжения начинается поджиг лампы. Данный стартовый этап и выход на максимальную яркость может занимать от 5 до 10 минут.

Цвет свечения должен быть ярко желтым до 150Лм на ватт.

Если уличное освещение выполненное такими моделями имеет раздражаюший, грязно оранжевый оттенок, это означает только одно – плафоны давно никто не мыл, и на них пыль и грязь.

Качественные, хорошие лампы всегда дают приятный оранжевый спектр.

Лампы ДНаТ весьма устойчивы и не боятся различного рода вибраций и встрясок.

Недостатки в таких лампах, безусловно имеются.

световой поток несколько падает после 15 000 часов непрерывной работы

громоздкая схема управления

в конце срока своей эксплуатации, начинает меняться цвет свечения

Изменение идет с желтого в сторону оранжевого с краснотой или даже полностью красного.

многих также не устраивает долгий процесс запуска – до 10 минут

сам дроссель после длительной работы издает постоянный гул

По поводу качества дросселей и почему они выходят из строя в новых светильниках.

Современные компактные балластные дросселя, в большинстве своем изготовлены намоткой одной катушки, в навал, без межслойных изоляционных прокладок. Плюс, пропитаны кое-как лаком, без защиты обмотки защитным компаундом.

Стоит попасть сырости в корпус со схемой и жди беды. Советские большие дросселя мотались только двухстержневой двухкатушечной конструкции, каждая из которых имела межслойную картонную изоляцию.

Отсюда и практически их вечность. Но современные маркетологи и производители в этом, к сожалению не заинтересованы.

Основные характеристики

В последнее время ДНаТ часто применяют для замены ДРЛ и других типов ламп в виду совершенствования конструкции и повышения их технических параметров, требования к которым были установлены ГОСТом Р 53073-2008.

Наиболее актуальными характеристиками для них являются:

• допустимый температурный режим – от – 30°С до +50°С, для районов с особо агрессивной средой можно встретить модели ДНаТ и с большим температурным пределом.
• КПД лампы составляет около 30%;
• потребляемая мощность составляет от 30 Вт до 1кВт, обозначается цифрами в маркировке лампы после букв ДНаТ;
• срок эксплуатации колеблется в пределах от 6 000 до 25 000 часов;
• способны выдавать поток в пределах от 3500 до 130 000 Лм, в зависимости от модели лампы;
• эффективность ДНаТ находиться в пределах от 80 до 130 Лм/Вт, что приближает их к светодиодным светильникам;
• спектр излучения находиться в районе 2000 К, а коэффициент цветопередачи Ra составляет всего 20 – 30.

В таблице ниже приведены параметры ламп ДНаТ с разной мощностью:

Таблица: параметры некоторых моделей ламп ДНаТ

Модель	Р, Вт	U на лампе, В	Световой поток, лм	Цоколь	Длина	Диаметр	Изготовитель
ДНаТ-50ц	50	100	3700	Е27	165	42	Россия
ДНаТ-70ц	70	100	6000	Е27	165	42	Россия
ДНаТ-100эл	100	120	8000	Е27	175	76	Россия
ДНаТ-100ц	100	120	9800	Е27	165	42	Россия
ДНаТ-100ц	100	120	9000	Е40	211	42	Россия
ДНаТ-150	150	120	15000	Е40	211	48	Россия
ДНаТ-250	250	120	26000	Е40	250	48	Россия
ДНаТ-400	400	120	45000	Е40	278	48	Россия
ДНаТ-1000	1000	120	130000	Е40	390	66	Россия

Вышеперечисленные данные ярко выделяют лампы ДНаТ среди остальных световых приборов, поэтому далее мы рассмотрим основные плюсы и минусы в их эксплуатации.
