Разновидности подрозетников: материалы, конструкция и размеры

Меняем старые на новые?

Есть такой принцип — «пока работает, не трогай». Российские модели 90-х годов и советские из далёких 80-х продолжают исправно нести службу на дачах. Их устаревший тип — C5. Вроде всё хорошо. Но есть два негативных фактора:

• Малый диаметр контактных отверстий — всего 4 мм.
• Нет отвода под заземление.

В советскую розетку современный штекер может просто не влезть. А отсутствие контакта «земля» способно спровоцировать пожар.

Поэтому замена розеток на обновлённые C6, разработанные по немецким стандартам качества, — неплохая идея. В них диаметр отверстий равен 4,8 мм. Если выбрать модель с контактами на пружинах, то даже тонкие советские штекеры не будут выпадать.

Характерные ошибки при монтаже подрозетников

• Самая распространенная ошибка, когда не учитывают материал стен и соответствующий вид подрозетника, его размеры должны быть совместимы к тем элементам, которые в него вставляются;
• Сажают подрозетники в отверстия, на гипсовый раствор, забыв продевать через него провода;
• При установке подрозетника в стену провода из него должны выступать не менее чем на 15 см. В противном случае могут возникнуть проблемы с подключением розетки или выключателя;
• Сверление гипсокартона коронкой по бетону в режиме перфорации, в этом случае лист может проломиться. Сверлить надо только коронкой для гипсокортона, в режиме сверления, постепенно нажимая на дрель рукой.
• При сверлении гипсокартона учитывайте, где с обратно стороны проходят провода, чтобы не повредить их при сверлении.

Сверление

Независимо от того, каковы глубина, размер, диаметр подрозетника по бетону, процесс сверления происходит одинаково. Для установки коробки используют раствор гипса/алебастра. Методов сверления существует много, но некоторые из них зарекомендовали себя как наиболее эффективные.

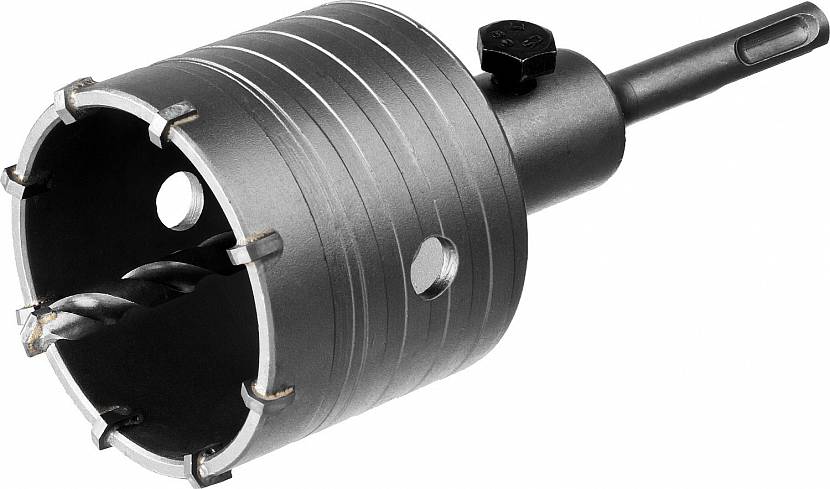

Коронкой по бетону

Для создания отверстий для подрозетника используют коронку по бетону диаметром 70 миллиметров (с условием, что стандартный диаметр обычной монтажной коробки составляет 67-68 миллиметров). Коронка обладает победитовыми зубьями, которыми нарезается круг. Центровка осуществляется победитовым сверлом, расположенным внутри.

Коронку аккуратно крепят на электрическую дрель либо перфоратор, потом делают отверстие ударом или вращением. Провод предварительно отводится в сторону во избежание его повреждения. Чтобы немного упростить процесс, в центре разметки будущей коробки можно выполнить специальное центровочное отверстие победитовым сверлом.

Когда отверстие готово, коронка вытаскивается, углубление доводится до нужных параметров молотком, зубилом или ударной битой на перфораторе.

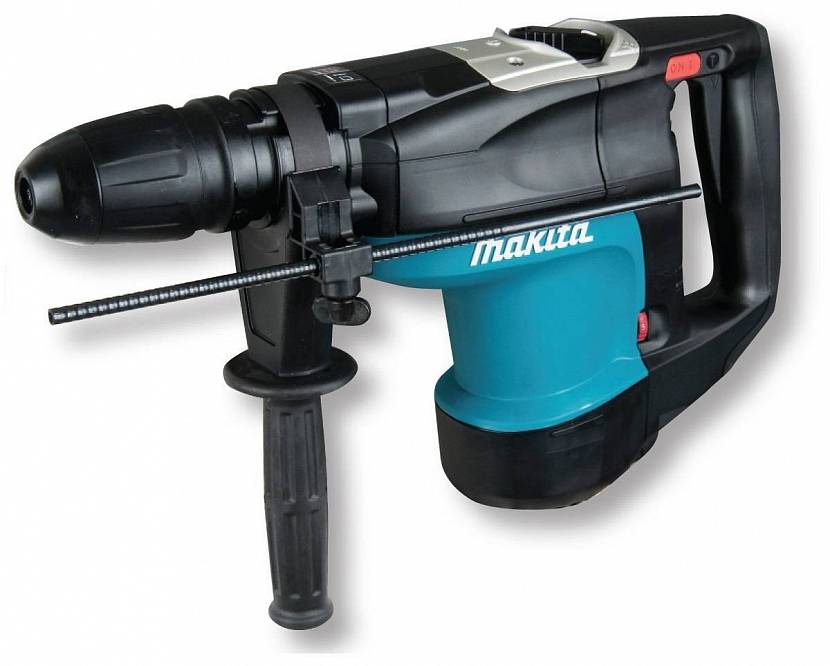

С помощью ударной дрели перфоратора и победитового сверла

Сначала к стене прикладывается подрозетник, обрисовывается маркером, потом сверлится центр круга перфоратором или ударной дрелью во всю глубину победитового сверла. Потом периметр проходят по кругу, сверля глубокие дырки плотно одна к другой. Когда все готово, перфоратором с ударной битой либо зубилом/молотком выбивают бетон и делают отверстие нужного диаметра.

Отверстия с помощью болгарки УШМ

Этот метод самый быстрый, но очень пыльный. Тем не менее, часто подрозетники глубокие по бетону устанавливают именно так. Процесс прост: на стене рисуют квадрат (размера, оптимального, чтобы в него поместился подрозетник нужного диаметра) и делят его на 4 части, потом болгаркой прорезают по линиям. Далее выбиваются квадратики и выполняется отверстие таким образом.

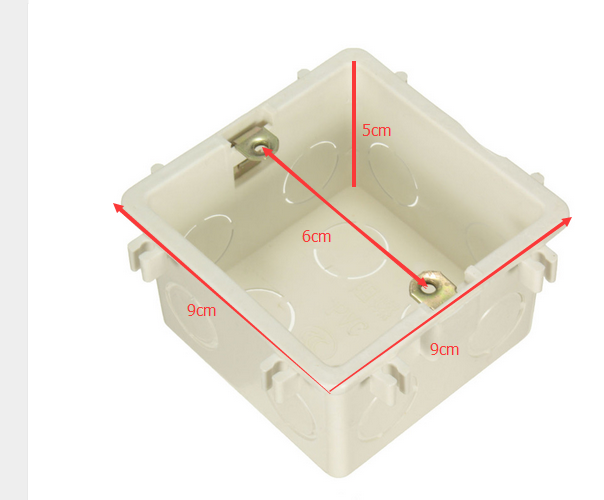

Размеры

Диаметр подрозетника для гипсокартона — основной параметр, на основе которого нужно выбирать изделие. От этой величины зависит, влезет ли механизм установочного электрооборудования во внутренний «стакан», или нет. Рассмотрим характеристику подробнее.

Установочный диаметр

Установочным диаметром называют размер отрезка, проведенного через центр кожуха. Он соединяет внешние стенки без учета длины кромки, которая цепляется за внешнюю поверхность листа гипсокартона.

Если говорить простыми словами, то это величина будущего отверстия в стене. Самый ходовой параметр — 68 мм.

Внешний диаметр

Внешний диаметр — это величина аналогичного установочного параметра (68 мм) плюс размер кромки (4 мм). В нашем случае получаем 72 мм.

Внутренний диаметр

Внутренний диаметр — диаметр внутренней части «стакана». Он должен соответствовать характеристикам механизма розетки, выключателя или светорегулятора. У нас изделие с величиной, равной 65 мм.

Установочная глубина

Установочная глубина — это минимальный размер свободного пространства внутри полой стены, необходимый для монтажа подрозетника. Параметр берется с учетом толщины листа ГКЛ. Наша характеристика — 45 мм.

Внутренняя глубина

Внутренняя глубина — максимальное расстояние внутри монтажной коробки, доступное для установки оборудования и клеммных колодок. У нас — 40 мм.

Межцентровое расстояние

Межцентровое расстояние — «дистанция» между центрами двух подрозетников, установленных вплотную друг к другу. Стандартный размер — 71 мм.

Монтажные работы

Ко всему этому мероприятию нужен спокойный, медленный и надежный подход. Устанавливать нужно всё в несколько важных этапов. Для начала надо изготовить специализированные коронки, потом уже установить подрозетник, а только после этого заниматься непосредственно проводками.

Очень часто сначала занимаются прокладкой проводов, а только потом уже берутся за подрозетники. Обязательно точно определите то место, где будут располагаться розетки и выключатели.

Разведите все кабеля по вашему пространству в нужных пропорциях. Выровняйте все места штукатуркой. После того, как всё подсохнет, установите одинарный или двойной подрозетники.

Известные производители

Почти все установочные коробки производятся по ГОСТ и имеют схожие параметры. Для мастера чаще не принципиально, чью продукцию покупать. И все же потребители России предпочитают использовать установочные стаканы таких производителей:

• Hegel. Продукция этого бренда появилась на рынке в 2006 году. Изготавливают электромонтажные элементы на территории России из высококачественного сырья, закупаемого у иностранных партнеров.
• Legrand. Французская компания-производитель качественного продукта. Стоимость подрозетников этого бренда значительно выше, чем цена на отечественную продукцию.

Методика установки подрозетников в стены

Прежде чем начинать монтаж надо определиться с выбором подразетников, который зависит от материала стен. Место установки выбирается исходя из необходимости, современные стандарты предусматривают монтаж розеток на высоте 20 – 30 см от пола. Выключатели ставят на высоте 90 см от пола, это примерный уровень опущенной руки среднестатистического взрослого человека. Считается, что так удобнее пользоваться, не надо поднимать руки, выключатель доступен для детей и инвалидов.

Монтаж подрозетников в бетонные и кирпичные стены

В этом случае используются обычные, металлические или пластиковые подрозетники:

• Маркером отметьте на стене места установок подрозетников, обычно это делается пересечением двух отрезков линий по 15 – 20 см под прямым углом. Точка пересечения будет центром отверстия под стакан подрозетника.
• Используя перфоратор и специальную коронку с алмазными зубцами, просверлите отверстия диаметром соответствующим подразетникам на необходимую глубину.

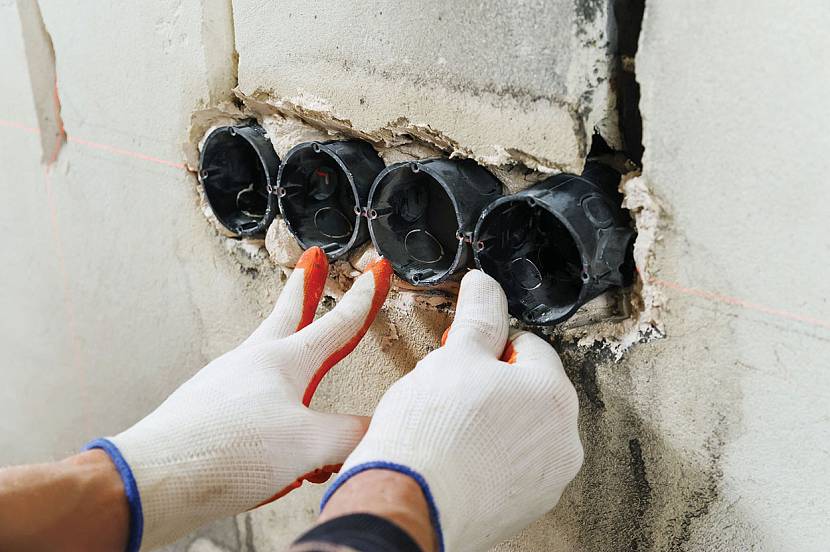

• Подрозетники устанавливаются в отверстие после того как проложена проводка, при этом учитывается с какой стороны подходят провода. В этих местах на стаканах освобождаются технологические отверстия и продеваются провода вовнутрь подразотника.
• По периметру на стенки отверстия слоем толщиной не более 1см наносится раствор быстросохнущего гипса или алебастра, после чего вдавливается корпус подрозетника. Таким образом, он жестко фиксируется в бетонной стене.
• При установке надо учитывать, что на стену будет наноситься слой штукатурки толщиной примерно 1 см. Поэтому надо не до конца вставлять стакан, чтобы край после штукатурки был на одном уровне с поверхностью стены. Иногда отверстия делают после установки проводки и штукатурки стены, тогда стакан подрозетника ставится на одном уровне с поверхностью стены.

Монтаж подрозетников в полые поверхности типа гипсокартонных стен

Для монтажа в гипсокартонную стену используют специальные подрозетники с зажимными планками:

Разметка производится аналогичным способом, как и в бетонной стене;
Проводка в таких случаях обычно прокладывается за листами гипсокартона;
Обратите внимание сверление отверстий под стаканы подрозетников в гипсокартоне надо проводить специальной коронкой для этих целей и не включать режим перфорации. Долбление может проломить гипсокартон, требуется ручное последовательное нажатие на дрель.
В отверстия выводятся провода, продеваются вовнутрь подрозетника;
Стакан вставляется в отверстие, после чего болты крепления поочередно вращаются по часовой стрелке. При этом зажимные планки от дна стакана поднимаются к поверхности

Вращения надо проводить до тех пор, пока верхняя выступающая кромка стакана плотно прижмется к листу гипсокартона.

При этом зажимные планки от дна стакана поднимаются к поверхности. Вращения надо проводить до тех пор, пока верхняя выступающая кромка стакана плотно прижмется к листу гипсокартона.

Пример крепления подрозетников к гипсокартонной стене

Разновидности и классификация

В зависимости от материала, формы, особенностей конструкции и параметров выделяются различные виды подрозетников.

Материал изготовления

Производители выпускают несколько моделей:

• Пластиковые – удобные и практичные изделия, устойчивые к воспламенению. Негорючесть материала позволяет применять его на поверхностях из дерева;
• Металлические – при нагреве проводят электрический ток. В настоящий момент практически не используются, за исключением домов из древесины.
• Деревянные – промежуточный вариант, допустимый при черновом обустройстве открытой проводки.

Форма изготовления

Подрозетник может иметь различную форму, чаще всего это:

• Круглые – подходят для сбора групповых выключателей и розеток. Под них легче проделать штробу.
• Квадратные – вмещают 1-4 механизма, позволяют укладывать провод с запасом. В них часто ставятся элементы системы «умный дом», диммеры.
• Овальные – вместительные, рассчитанные на 1-5 механизмов.

Отличия по системе фиксации

Выбрать крепеж подрозетника лучше в зависимости от поверхности для установки (пустотелые или полнотелые стены). По способу закрепления изделия бывают:

• с лапками-распорками – предназначены для установки внутрь пустотелых стен;
• с ушками под саморезы для фиксации розеток и выключателей;
• с несъемными соединительными тоннелями – для объединения нескольких деталей в блоки.

Виды и типы изделий

Для подрозетников в бетон характерна классификация по нескольким параметрам — материал, форма, конструкция, размеры. Иногда мастера выбирают элемент по оттенку и дизайну. Два последних критерия не влияют на функциональность установочной коробки.

Материал

Все электромонтажные элементы делятся на три вида:

• Пластиковые. Чаще для их производства используют негорючий полимер. Пластиковый подрозетник имеет все технические разъемы для удобной фиксации розетки в стене. Установочная коробка по гипсокартону дополнительно оснащена специальными лапками.
• Металлические. Это устаревший вариант подрозетников. Сегодня почти не появляются в продаже. Но если у мастера завалялся такой, его можно использовать не менее эффективно.
• Деревянные щитки-прокладки. Это скорее не установочные коробки, а просто кусок планки, на которой потом фиксируют розетку.

Форма и конструкция

Подрозетник по бетону овальной формы для двух точек

По геометрической форме различают такие подрозетники:

• Круглые. Самые распространенные.
• Овальные. Пригодны для монтажа подрозетника двойного для бетона.
• Квадратные. Имеют максимальную вместимость.

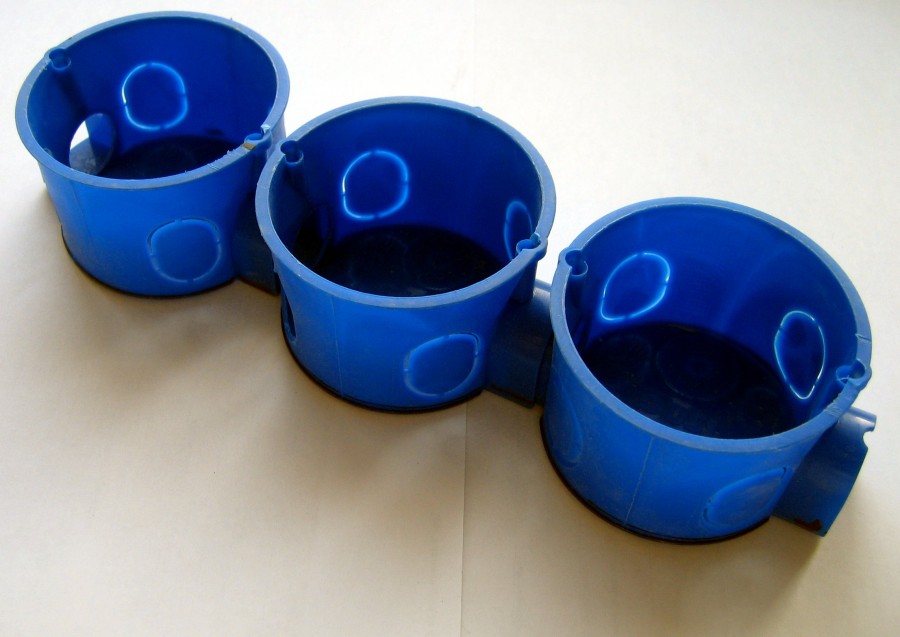

• Составные. С их помощью можно легко монтировать подрозетники тройные для бетона или на большее количество точек питания. Их еще называют блочными.
• Накладные. Это наружные стаканы чаще квадратной, реже круглой формы. Применяются для прокладки проводки по деревянным стенам.

Существуют также отдельные виды стаканов для установки розеток под интернет, телефон, кабельное телевидение и др.

Размеры

Размерная сетка установочного стакана подразумевает наличие таких параметров:

• Диаметр. Маркируется литерой «D». Самые распространенные показатели — 60, 64 и 65, 68, 70, 75 мм.
• Глубина стакана. Маркируется литерой «Н». Здесь размеры меняются от 25 до 62 мм. Самый глубокий подрозетник имеет параметр 80 мм.

Для всех установочных коробок характерно межосевое расстояние в 71 мм.

Конструктивные отличия подрозетников

Основой любого подрозетника металлического или пластикового является корпус  в виде стакана.

Для бетонных стен. Для изделий, которые устанавливаются в бетонные, кирпичные и пеноблочные стены стаканы делаются без особых приспособлений и фиксируются в отверстиях гипсовым раствором.

Пример крепления подрозетников в бетонную стену гипсовым раствором

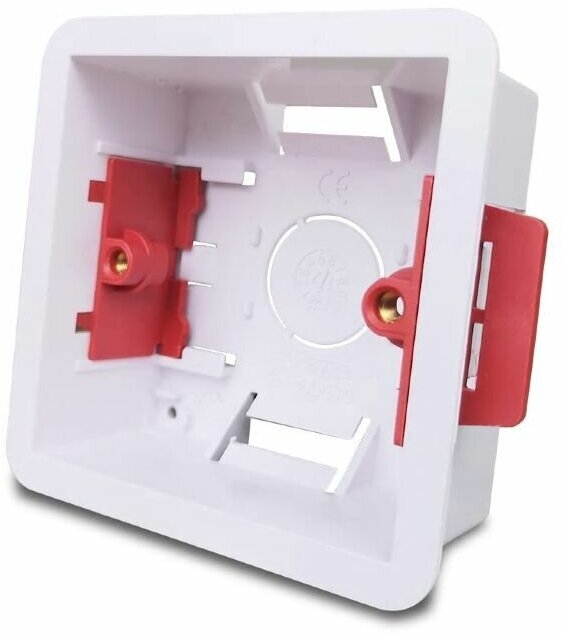

Для гипсокартонных изделий. Более сложную конструкцию имеют подрозетники для установки в полые стены из гипсокартона, листов ДСП или фанеры. На их корпусе предусмотрены винты и зажимные планки.

Пластиковый подрозетник с креплением для гипсокартонных стен

При вращении винта по часовой стрелке зажимная планка поднимается к поверхности стакана и упирается в лист, строительного материала. С лицевой стороны стакан прижимается к листу выступающей верхней кромкой.

Овальные подразетники. Для бетонных и гипсокартоных стен делаются овальные изделия, разной длинны, рассчитанные на установку блока розеток, которые могут быть различного назначения, 220В, подключения телевизионного кабеля и телефонов, модемов интернета.

Овальный подрозетник для установки двух элементов

Для установки блока розеток часто используют конструктор с платформой, на которой можно собрать до 5 розеток.

Накладные подрозетники для внешней проводки, в кабельканалахя, плинтусах, элементах мебели.

Пример установки набора подрозетника с розеткой в конструкции плинтуса

Отличие креплений по размерам

Размеры производители привязывают к стандартам розеток и выключателей поэтому по внешнему диаметру стаканы подразетников бывают 68 мм, с высотой 45 мм. Но так как элементы вставляются вовнутрь, более важны не внешние, а внутренние размеры они могут быть на 3 – 5 мм меньше в зависимости от толщины стенок подрозетников. В некоторых случаях востребованы изделия с диаметром 60 мм так как есть элементы крепления выключателей и розеток сделанные под эти стандарты.

Размеры производители привязывают к стандартам

По глубине стандарты изделий бывают 2,5 см и 4,5 см более, последние наиболее востребованы  этого расстояние вполне достаточно, чтобы разместить, всю контактную группу с проводами за розеткой. Есть подрозетники с глубиной стакана до 80 см, они очень удобны при монтаже электропроводки без распределительных коробок. Все рассключения проводов и отводы по разным направлениям упаковываются на дне такого подразетника и остается место для установки розетки или выключателя.

Особого значения разница в 5 мм по диаметру не имеет, так как механизм крепления на изделиях которые вставляются в подрозетники предусматривают раздвижные упорные планки в пределах этих размеров. Эта мера обеспечивает универсальность крепления к различным моделям подрозетников. На верхней части стакана сделана выступающая кромка для упора в плоскость поверхности стены, чтобы подразетник не проваливался глубже в отверстие для его установки

С учетом этой кромки диаметр может быть 72 мм, это важно учитывать при сверлении отверстий в стене для подрозетников, чтобы они вставлялись плотно

Во всех подразетниках в боковых стенках стакана делаются отверстия, диаметром 1.5 – 2см для ввода и отвода проводов. Они могут быть полностью открытыми с одной стороны, или стенки прорезаются не до конца, обозначая места отверстий с нескольких сторон. Такое конструктивное решение позволяет поддеть пластик или лист жести отверткой перекусить перемычки бокарезами и удалить с любой стороны часть конструкции закрывающее отверстие.

Варианты с квадратными формами подрозетников тоже бывают разными, производители делают исходя из стандартов размера плинтусов и розеток. Основные модели квадратные имеют размеры 70х70 мм или 60х60 мм, есть прямоугольные блоки для установки нескольких розеток от 3 до 5 шт.

Как установить подрозетник в бетонную стену

Бетонное основание одно из самых прочных оснований стенового ограждения. Вертикальные панели представляют собой железобетонные плиты. Если слой штукатурки (2 – 3 см) позволяет в своём массиве спрятать провода, то для устройства посадочного места подрозетника потребуется сверлить бетон. А для этого понадобится специальный инструмент.

Не стоит доверять советам, как закрепить подрозетник в бетонной стене с помощью дрели и сверла с победитовым наконечником, или что ещё хуже выполнить работу зубилом и молотком. Это могут посоветовать те люди, которые никогда не делали это своими руками. «Упрямый» бетон поддаётся только перфоратору.

Инструмент

Сделать проём в бетонной стене под одно посадочное место без помощи перфоратора может занять целый день трудоёмкой и пыльной работы. Универсальный электроинструмент, оснащённый коронкой или специальным сверлом, в режиме перфорации довольно легко справляется с мелкими и глубокими отверстиями. Овладеть управлением перфоратором может без труда любой обитатель жилища. Если в обиходе не окажется инструмента, то его берут напрокат.

Можно сделать множество отверстий сверлом и выбить бетон зубилом, но лучше всего делать это коронкой с алмазными насадками или победитовыми зубцами. Они снабжены свёрлами, которые центрируют вход режущей насадки в массив бетона. Если дальнейшему проходу перфоратора мешает арматура железобетонной стены, то её можно перерезать старой б/у коронкой.

Уровень будет нужен для обозначения горизонтальной линии группы розеток. Для нанесения разметки понадобится карандаш и линейка.

Разметка

Определение мест расположения выключателей и розеток регламентируется Правилами установки электрооборудования (ПУЭ). Розетки в жилых помещениях должны быть размещены на расстоянии не менее 30 см от пола. Для выключателей этот размер составляет минимум 90 см. Раздаточные коробки не должны быть ближе к оконным и дверным проёмам, чем 10 см. Точки подключения к электрической сети располагают на расстоянии не менее 50 см от газопроводных труб.

Разметку подрозетников на стене делают после подведения скрытой проводки. Точки центров посадочных мест объединяют в одну линию. Её прочерчивают карандашом или маркером под уровень. В случае установки одиночных подрозетников расстояние между точками будет равно 71 мм. Если стаканы объединены в один блок, то нужно добавлять длину межблочных элементов, то есть расстояние между центрами будет равняться 71мм + 6 мм = 77 мм. Это не догма. Лучше самостоятельно проверить размеры линейкой.

Какие бывают подрозетники?, как сделать самому, Ремонт и Строительство

После демонтажа старой розетки или штробления стены под установку новой необходимо закрепить в стене подрозетник. Это изделие нужно для того, чтобы надежно зафиксировать розетку либо выключатель внутри подготовленного отверстия. Помимо этого в деревянных домах данное изделие дополнительно служит для того, чтобы предотвратить пожар при возгорании розетки. В этой статье мы рассмотрим основные виды и размеры подрозетников, применяемых в электромонтаже.

Материал изготовления

Для начала рассмотрим, из чего делают подрозетники и где применяется каждая разновидность. Итак, на сегодняшний день существует 2 основных материала изготовления:

1. Пластик. Более популярен, может быть негорючим, благодаря чему подрозетник можно устанавливать в деревянной стенке (например, в вагонке или в брусе).
2. Металл. Металлические изделия все больше отходят на задний план. Раньше они использовались для предотвращения распространения пламени, однако из-за того, что металл проводит электрический ток, в целях безопасности такой вид подрозетника теряет свою популярность.
3. Дерево. Деревянные накладки могут использоваться при монтаже открытой электропроводки, когда розетку устанавливают непосредственно на стене. Такой вид исполнения также потерял свою популярность, но ранее использовался часто.

Конструктивные особенности

Следующее различие в подрозетниках – особенность самой конструкции. Существуют пластиковые стаканы для установки в гипсокартоне, а также бетоне. Основная разница между ними в наличии специальных прижимных лапок, которые в полых стенах (как правило, гипсовых) позволяют надежно зафиксировать стакан. Эти распорки выглядят следующим образом:

Обычные пластиковые подрозетники по конструкции не отличаются от железных и могут применяться не только для установки в бетон, но и кирпич, газобетон, а также пеноблоки. Фиксация таких изделий производится за счет наложения слоя алебастра в подготовленное отверстие.

Помимо этого подрозетники бывают открытого и скрытого типа установки. Первые чаще всего используют для крепления на плинтус, если есть необходимость провести проводку в плинтусе. Скрытые подрозетники были рассмотрены выше (обычный стакан, с ушками или без них).

По форме монтажные коробки (их еще так могу называть) делятся на круглые, квадратные и овальные. Чаще всего используют круглый вид исполнения, однако иногда возникает необходимость применить квадратные изделия (они немного вместительнее). Овальные подрозетники нужны для того, чтобы одновременно можно было подключить двойную розетку (или 1, но с выключателем света).

Тут же следует рассказать о составных конструкциях, имеющих соединители, благодаря которым можно собрать до 5 стаканов в одну конструкцию, что удобно, если вы решили установить блок розеток в стене. Фото блочного вида монтажных коробок:

Ну и последнее различие между изделиями – глубина самого стакана. Существуют узкие, стандартные и углубленные подрозетники. Для различных условий применяется каждый отдельный тип корпуса. К примеру, глубокие коробки используют в том случае, если решено проводить электропроводку без распределительных коробок. В этом случае стакан будет сам служить распредкоробкой.

Типовые размеры

Ну и последнее, о чем хотелось бы рассказать – какие бывают размеры подрозетников. Стандартные габариты 68 на 45 см, но при этом учтите, что внутренний диаметр будет 65 см, а глубина – 40. У узких монтажных коробках глубина может быть 25 мм, а вот размеры углубленных изделий могут достигать 80 мм. Диаметр также может различаться и составлять не 65, а 60 мм, что востребовано в некоторых случаях.

Габариты квадратных подрозетников отличаются, в зависимости от производителя. Чаще всего используют размер 70*70 мм, однако могут быть и 60*60, как показано на фото ниже:

Напоследок рекомендуем просмотреть полезное видео по теме:

Похожие материалы:

• Размеры и виды кабель-каналов
• Почему розетка вываливается из стены
• Какие бывают клеммные колодки

Установка подрозетников, процесс разметки

При разметке трассы попутно размечаются и места установки выключателей и розеток в квартире. Эти места размечаются согласно плану размещения розеток и выключателей (монтажной схеме).

Установка подрозетника заключается в высверливании (выдалбливании) посадочного отверстия, заведении кабеля через технологическое отверстие (лючок) и фиксации подрозетника в стене, чаще всего с помощью строительной смеси (цементный раствор, алебастр).

Способы разметки отверстий на стене не отличаются разнообразием. Самый лучший вариант — с помощью самого подрозетника.

Делаем так:

Вначале отмечаем на стене нижнюю (по вертикали) границу подрозетника от пола. Например, для всех розеток высота установки будет 40 см, для выключателей — 90 см. С учетом ширины корпуса розетки (выключателя) нижнюю границу подрозетника следует отметить чуть выше, примерно на 1см. Горизонтальные расстояния (отступы) от стен отмеряются рулеткой. Когда найден центр отверстия, мы прикладываем к стене подрозетник лицевой стороной и карандашом (маркером) обводим по нему контур. Далее мы высверливаем по этому контуру отверстие в стене на глубину подрозетника.

Если предполагается установить несколько розеток на одной линии (например, четыре), то тогда понадобятся установочные коробки со специальными соединительными муфтами. Такие коробки можно соединять в группы по несколько штук.

Монтаж нового подрозетника в старый

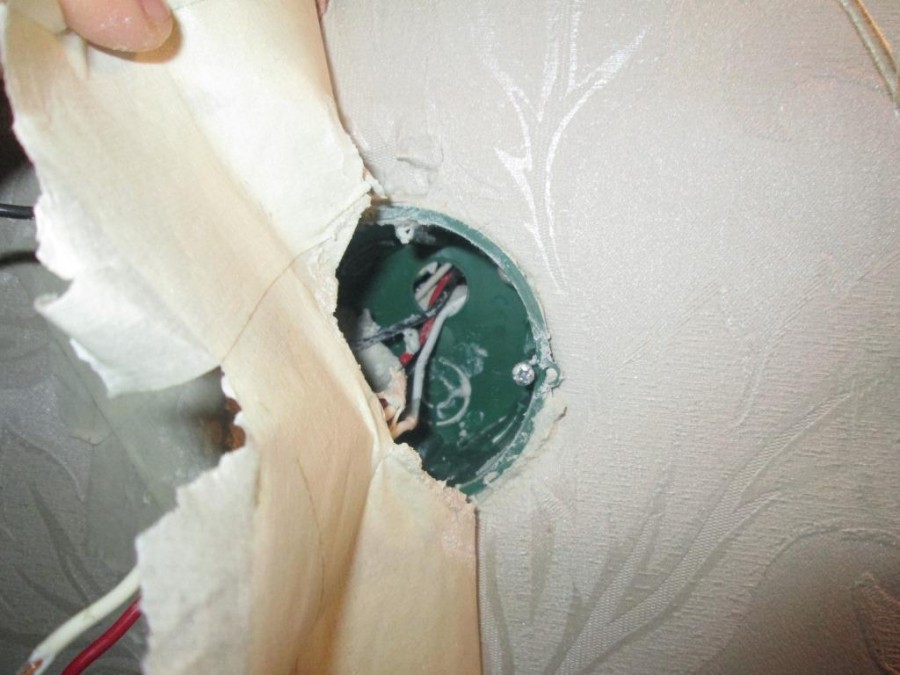

Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.

Работы нужно совершать в следующем порядке:

1. Выключаем свет в щитке.
2. Проверяем отсутствие напряжения включением лампочки.
3. Снимаем крышку, выкручиваем розетку.
4. Отсоединяем провода.
5. Смотрим на коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр, чтобы прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Нужно помнить и о проводе, если встарой он идет по центру, тогда следует очень аккуратно закручивать винты, чтобы было оптимальное расстояние и допустимая глубина закручивания шурупов. Если есть возможность, то желательно сточить кончик, чтобы он имел некое расстояние до провода, или был, по крайней мере, неострый, иначе повреждение чревато коротким замыканием.
