Советы и рекомендации
Чтобы дом с крышей конверт прослужил долго, нужно соблюдать некоторые дополнительные правила:
дерево для каркаса нужно выбирать хвойных пород, благодаря высокой смолистости такая древесина более устойчива к гнили и действию влаги, кроме того, сосна, ель или лиственница не боятся насекомых;
при установке каждого элемента тщательно проверяют вертикальность и горизонтальность;
чтобы дерево не гнило, все опорные элементы укладывают на гидроизоляцию;
важно правильно рассчитать предполагаемую нагрузку и, учитывая ее, определить частоту расположения стропил и количество дополнительных подпорных элементов, в противном случае система быстро потеряет устойчивость;
чертеж крыши конверта можно рассчитать самостоятельно, а можно воспользоваться готовым проектом, если он имеет подходящие размеры;
обязательно учитывают вес кровли, если каркас сооружения уже сделан, то заменить материал можно только более легким;
гидроизоляция системы является обязательным условием долгой службы;
если выполняется утепление, то эти работы производят изнутри чердака и только после полного окончания всех влажных работ.
Крыша конвертом – неплохой вариант практически для любой климатической области. Но чем холоднее регион, тем дороже будет сооружение: утепление и хорошая гидроизоляция обходятся недешево.
Мауэрлат: как его крепить
Крыша конвертом начинает строиться с монтажа мауэрлата. Мауэрлат – основа конструкции, состоящая из скрепленных между собой брусчатых или бревенчатых элементов, уложенных наверху наружной стены дома по ее периметру. Функция мауэрлата заключается в распределении сосредоточенной в местах опоры стропил нагрузки по всей верхней поверхности стены здания. Чаще всего мауэрлат изготавливается из дерева, но, если строится металлический кровельный каркас, можно применить швеллер, двутавр и т.д. На мауэрлат крепятся части конструкции крыши, таким образом, крыша привязывается к стенам дома. Он служит для стропил крайней нижней опорой. Кладут мауэрлат по внешней кромке стены с некоторым отступом. Величина отступа зависит от конструктивных особенностей крыши и стены здания. Но отступ менее 5 см крайне нежелателен.
Существует 3 основных способа крепления мауэрлата к стене:
- Крепление шпильками на бетон. Подходит для крыш очень больших по площади – более 250 м.кв. На верхней поверхности стены заливается бетонная стяжка – армопояс. Сразу же в нее вертикально вмуровываются шпильки – металлические штыри с резьбой (например, м12). Их распределяют не реже чем через 2 м по всей длине армопояса. Обязательно по одной у концов мауэрлата. Высота шпильки должна превышать толщину самой балки более чем на 3 см для качественного притягивания мауэрлата гайкой с шайбой. Можно не вмуровывать шпильки сразу, а крепить после в бетон при помощи анкерных болтов.
- Вмуровывание шпилек в кладку стены. Способ менее надежен, чем первый. Подходит для крыш площадью меньше 250 м.кв. Вмуровываются штыри непосредственно в кирпичную стену в процессе кладки. Надежнее брать арматуру (шпильки) большей длины, чтобы вмуровывать их в стену глубже.
- Крепление при помощи катанки (толстой проволоки). В процессе кладки стены за 3 ряда и более кирпичей до верха между рядами укладывают середину куска толстой проволоки таким образом, чтобы обоих концов хватило на обвязку мауэрлата вверху. Этот способ достаточно надежен, особенно для небольших крыш.
Особенности
Огромным минусом конструкции является её сложность: её стропильный каркас рассчитать намного сложнее, чем у вальмового варианта. Специалисты сходятся во мнении, что проектировку и монтаж шатровой крыши лучше заказывать у профессиональных инженеров и строителей.
Помимо этого, к минусам можно отнести:
- большой вес по сравнению с традиционными крышами;
- все четыре ската являются несущими;
- для теплоизоляции мансардного помещения потребуются значительные затраты.
Плюсов у крыши конвертного типа тоже немало.
- Благодаря наклону скатов под кровлей образуется пространство достаточно большого размера для того, чтобы можно было построить второй этаж, так называемую мансарду.
- Уклон скатов создает оптимальные условия, чтобы снег, дождевая и талая воды не задерживались на крыше. Даже сильные снегопады, проливные дожди и резкие оттепели не скажутся негативно на таком виде кровли из-за небольшой нагрузки на каркас.
- Из-за особенностей строения (четыре ската вместо двух) стены, а также наружная отделка не пострадают по причине большого количества атмосферных осадков. Да и сохранят свой внешний вид они намного дольше.
- Помещение под кровлей, будь то мансарда или чердак, будет прогреваться равномерно по причине отсутствия вертикальных фронтонов.
- Отсутствие вертикальных фронтонов также положительно скажется на ветроустойчивости и несущей способности конструкции.
Как построить крышу конвертом?
Главное отличие от щипцовых крыш – устройство стропильной системы.

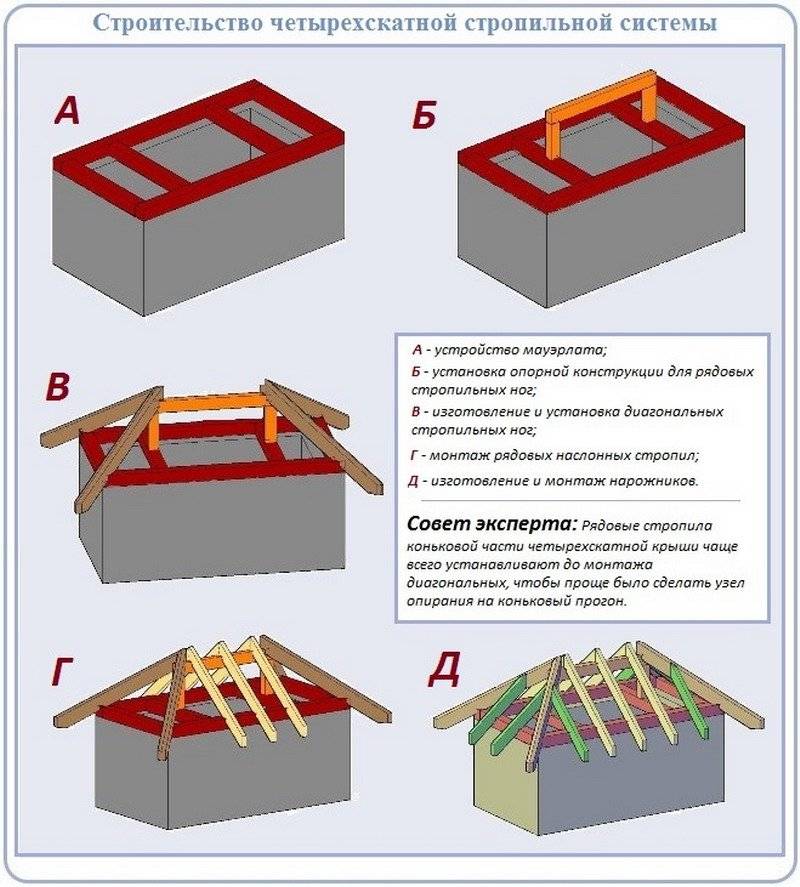

1. На бетонных и кирпичных коробках монтаж начинается с укладки мауэрлата. В этом качестве используется брус сечением не менее 10 на 10 сантиметров. Его устанавливают на шпильки, замурованные в бетонную стяжку по периметру стен. Брус кладут на подкладку из рубероида в пяти сантиметрах от наружного края стены.
2. Как положить лаги для крыши конверт? Балки перекрытия укладываются на мауэрлат вдоль короткой стены, с небольшим выпуском за стену для карниза. Шаг укладки зависит от толщины бруса и ожидаемых нагрузок.
3. Если площадь шатровой крыши небольшая, достаточно установить только одну стойку по центру. Сверху на нее будет опираться коньковый узел. Если площадь большая, а скаты длинные – делают четыре дополнительные стойки под накосные стропила, между коньковым узлом и углом дома. Для вальмовых крыш нужно как минимум две стойки, на концах конька. В местах, где сходятся три ската. Ели боковые прогоны длинные, стоек делают несколько штук. Их устанавливают на балки перекрытия.

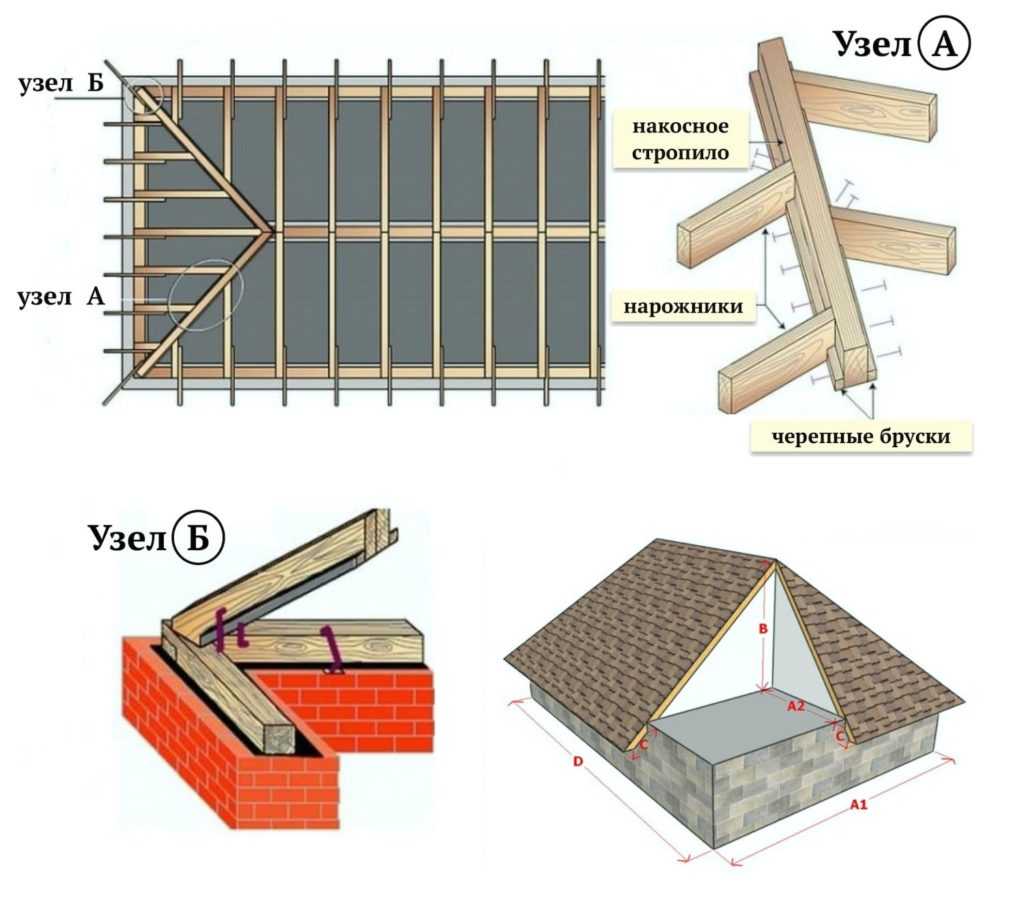

4. Далее ставят накосные стропила. Один конец опирают на крайнюю стойку вальмовой крыши (у шатровых – на центральную), второй – на угол мауэрлата. Диагональные стропила чаще всего делают составными, поскольку длины браса не хватает.
5. Можно сначала уложить конек вальмовой крыши, потом на него опереть рядовые стропила. Или наоборот: установить параллельно друг другу треугольные стропильные фермы, а потом на них установить конек. У шатровых крыш нужно выполнить коньковый узел. Для этого все верхние концы стропил подпиливают, чтобы они тесно примыкали друг к другу.
6. Короткие стропила служат подпорками для накосных. Один конец опирается на мауэрлат, второй соединен с накосным стропилом выше-ниже середины, в соответствии со схемой.
8. Устанавливают дополнительные опорные элементы: подкосы и т.д.
Особенности конвертных крыш
Конвертом называют кровлю, верхняя проекция которой напоминает старые конверты. На современные модели она не похожа – другое соединение концов, однако используется такая схема очень давно и получила свое наименование еще в позапрошлом веке.
Каркас крыши конвертом предполагает несколько особенностей:
- отсутствие фронтонов – эти элементы являются самой уязвимой частью кровли и первыми повреждаются при сильном ветре или дождях, в схеме конверта они отсутствуют, что упрощает монтаж и обеспечивает большую долговечность конструкции;
- такая крыша обеспечивает создание большого подкровельного пространства;
- четырехскатная крыша конвертом устанавливается на зданиях, проекция которых представляет собой прямоугольник или квадрат;
- конструкция универсальна и используется как для жилых зданий, так и для хозяйственных построек.
Расчет схемы крыши конвертом заметно сложнее, чем проектирование односкатной или простой двускатной крыши. Если нет опыта кровельщика, проектирование лучше поручить специалисту.
Сборка стропильного каркаса
После того как главные детали крыши конвертом были установлены и зафиксированы, можно переходить к изготовлению всех четырёх скатов каркаса. В первую очередь устанавливают рядовые стропила, технология сборки стропильной системы двух главных скатов практически не отличается от работы с обычной двускатной кровлей.
Стропила небольших домиков подрезают и устанавливают непосредственно на крыше. Если дом большой, то стропильные балки для конверта запиливают непосредственно на земле, после чего поднимают на потолочное перекрытие, подгоняют и укладывают на коньковую балку.
По завершению сборки двух главных скатов переходят к обустройству боковых скатов. Основная сложность заключается в том, что каждую балку нарожник необходимо измерить и индивидуально подогнать по длине непосредственно на каркасе, после чего выполняется косой запил концов стропила и укладка его на скат кровли. Все установленные детали стропильного каркаса конверта обязательно усиливаются металлическими накладками и уголками. Несмотря на кажущуюся прочность, деревянная конструкция остаётся очень чувствительной до тех пор, пока не произойдет выравнивание и небольшая усадка в стропильной системе на стенах дома.
На последнем этапе на поверхность скатов набивается обрешетка и контробрешетка, укладывается пароизоляция и все детали кровельного пирога.
Одним из преимуществ является то, что благодаря введению двух дополнительных скатов удается снизить тепловые потери через потолочное перекрытие.
Практически всегда четырехскатные конструкции утепляются минеральным волокном. Если чердак на четырехскатной кровле планируется выполнить по холодной схеме, то в основании каркаса нужно будет обязательно уложить пароизоляцию.
Советы и рекомендации
Чтобы дом с крышей конверт прослужил долго, нужно соблюдать некоторые дополнительные правила:
дерево для каркаса нужно выбирать хвойных пород, благодаря высокой смолистости такая древесина более устойчива к гнили и действию влаги, кроме того, сосна, ель или лиственница не боятся насекомых;
при установке каждого элемента тщательно проверяют вертикальность и горизонтальность;
чтобы дерево не гнило, все опорные элементы укладывают на гидроизоляцию;
важно правильно рассчитать предполагаемую нагрузку и, учитывая ее, определить частоту расположения стропил и количество дополнительных подпорных элементов, в противном случае система быстро потеряет устойчивость;
чертеж крыши конверта можно рассчитать самостоятельно, а можно воспользоваться готовым проектом, если он имеет подходящие размеры;
обязательно учитывают вес кровли, если каркас сооружения уже сделан, то заменить материал можно только более легким;
гидроизоляция системы является обязательным условием долгой службы;
если выполняется утепление, то эти работы производят изнутри чердака и только после полного окончания всех влажных работ.
Крыша конвертом – неплохой вариант практически для любой климатической области. Но чем холоднее регион, тем дороже будет сооружение: утепление и хорошая гидроизоляция обходятся недешево.
Пошаговая инструкция по возведению крыши конверта
Популярный материал:
При возведении крыши конверта одним из самых популярных материалов является битумная черепица. Она легкая, проста в монтаже и имеет широкий выбор цветов и фактур. Битумная черепица состоит из стекловолокна, армированного битумом и напыленного кварцевым песком. Она имеет высокую степень устойчивости к ультрафиолетовому излучению и надежно защищает крышу от атмосферных осадков.
Другой популярный материал для крыши конверта — это керамические черепицы. Они обладают высокой прочностью и долговечностью, но требуют более тщательного монтажа из-за проблем с водопроницаемостью. Керамические черепицы бывают гладкие или с поверхностью, имитирующей натуральный сланец или камень, также есть декоративные керамические плитки с узорами и рисунками.
- Битумная черепица: легкая, проста в монтаже, имеет широкий выбор цветов и фактур;
- Керамическая черепица: высокая прочность и долговечность, имитирует натуральный сланец, камень или с декоративными узорами и рисунками.
Если вы хотите создать более экзотический вид крыши конверта, то можете использовать металлические панели или кровельный шифер. Они имеют широкий выбор цветов и фактур, а также обладают высокой прочностью и долговечностью. Металлические панели легко монтажируются, но с шифером нужно работать осторожнее, чтобы не повредить материал.
- Металлические панели: экзотический вид, широкий выбор цветов и фактур, прочные и долговечные, легко монтажируются;
- Кровельный шифер: широкий выбор цветов и фактур, высокая прочность и долговечность, нужно работать осторожнее при монтаже.
Как покрыть материалом
Покрытие укладывается в соответствии с инструкцией к нему. Допустим, в нашем случае это крыша конверт из профнастила:
1. Пароизоляция. Пленку укладывают по стропилам вдоль карнизов с небольшим провисанием, крепят степлером. Верхнюю полосу кладут с нахлестом на нижнюю. Швы проклеивают строительным скотчем.
2. Утеплитель. Плиты ставят враспор между стропилами.
3. Гидроизоляцию кладут поверх утеплителя так же, как пароизоляцию. Обе пленки кладут отводящей поверхностью наружу, в сторону от утеплителя.
4. Шаг обрешетки зависит от марки выбранного профиля. При достаточной крутизне скатов (не меньше 15 градусов) шаг составляет 0,5-1 метр.
5. Устанавливают по карнизам карнизные планки. Фиксируют к крайней доске обрешетки саморезами для профнастила.
6. Первые листы кладут на карниз, оставляя небольшой выпуск за стену для свесов. Соседние листы крепят между собой саморезами в гребень гофры, к обрешетке – в понижение гофры. Резать заготовки для листов можно ножовкой или ножницами по металлу.
7. Устанавливают коньковый элемент на конек и хребты вальм. На коньке элемент кладут с нахлестом по ветру, на хребтах – с нахлестом верхнего на нижний.
Чтобы построить крышу, обращайтесь в нашу фирму. У нас пятнадцатилетний опыт установки кровельных конструкций, высокие скорости монтажа и доступные цены крыши конверт. Вы получите качественную кровлю и гарантию на нее.
Как сделать крышу конвертом своими руками
Конвертерная крыша – модель надежная и прочная. Но при этом для ее сооружения стоит правильно подобрать материалы. Рекомендуемая толщина стропильных ног составляет 4–5 см, а ширина – до 15 см. Для мауэрлата, леженя или опорных столбов потребуется более массивное дерево.
Крыша конвертом своими руками сооружается в таком порядке.
- По периметру здания к верхней обвязке крепят мауэрлат – брус с квадратным или прямоугольным сечением. Его роль – распределение нагрузки и опора для обрешетки. По центру будущего чердака устанавливают лежень. На него фиксируют опорные столбы для конькового бруса. У вальмовой конструкции должно быть 2 столба, у шатровой 1. На столбы закрепляют коньковый прогон.
- В деревянных досках вырезают выемки для лучшего сочленения с опорными элементами каркаса. Затем стропила укладывают на мауэрлат и конек с тем, чтобы сформировать стропильную систему крыши конвертом. При необходимости конструкцию укрепляют подпорками, укосинами, диагональными рейками.
- Закрепляют остальные стропила. Перпендикулярно уже имеющимся фиксируют деревянные рейки, образующие обрешетку. Обрешетка позволяет распределить вес кровли, а также выдержать ветровую нагрузку.
- Все деревянные элементы конструкции гидроизолируют, утепляют при необходимости.
- На последнем этапе монтируют кровельное покрытие.
Преимущества кровли конверт
- Под крышей образуется большое пространство. Подкровельное пространство, образуемое такой конструкцией, предоставляет возможность организовывать мансардные помещения большой площади с высокими потолками.
- Хороший водосток. Большое количество скатов с хорошим уклоном позволяет эффективно отводить с кровли дождевые и талые воды.
- Эффективно защищают стены здания от атмосферных осадков. Благодаря отсутствию фронтонов все наружные стены лучше защищены от атмосферных осадков — соответственно, их срок службы значительно увеличивается.
- Равномерный подогрев чердака (мансарды). Чердак или мансардное помещение, поверхность крыши, благодаря обустройству дополнительных скатов вместо вертикальных фронтонов, обогреваются равномерно.
Схема и расчет крыши конвертом
Схема крыши конвертом достаточно сложна и включает несколько этапов. Проще рассчитать проект вальмовой кровли.
Важно! Нужно следить за тем, чтобы наклон не оказался слишком пологим: при 25–20 градусах на крыше будет накаливаться снег. Сначала определяют местоположение конькового прогона, его длину и размещение ребер конструкции
Рекомендуется использовать для этого готовые инженерные таблицы, впрочем, полностью от расчетов они избавить не смогут
Сначала определяют местоположение конькового прогона, его длину и размещение ребер конструкции. Рекомендуется использовать для этого готовые инженерные таблицы, впрочем, полностью от расчетов они избавить не смогут.
- Допустим, ширина дома составляет 6 м. Высота мансардного помещения по стандарту составляет 1,8 м. Чтобы вычислить размеры трапециевидного ската, следует длину разделить надвое и с учетом высоты рассчитать тангенс угла наклона ската. Для этого делят половину длины на высоту и получают величину в 1,6 м. Воспользовавшись таблицей, находят угол – примерно 58–59 градусов.
- Затем определяют длину конькового прогона. Здесь расчеты связаны с необходимостью обеспечить достаточный угол наклона треугольного ската, расположением здания и погодными условиями. Чтобы рассчитать площадь треугольника, следует вычислить дистанцию между краем конькового прогона и стеной здания. Затем делят полученную величину на высоту и рассчитывают тангенс угла наклона треугольного ската.

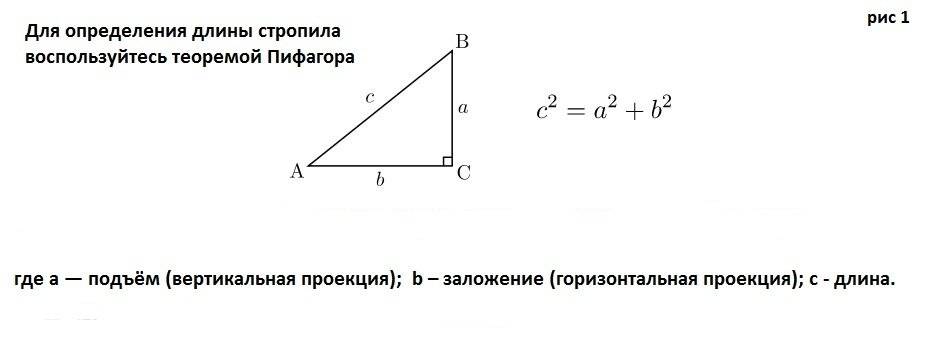

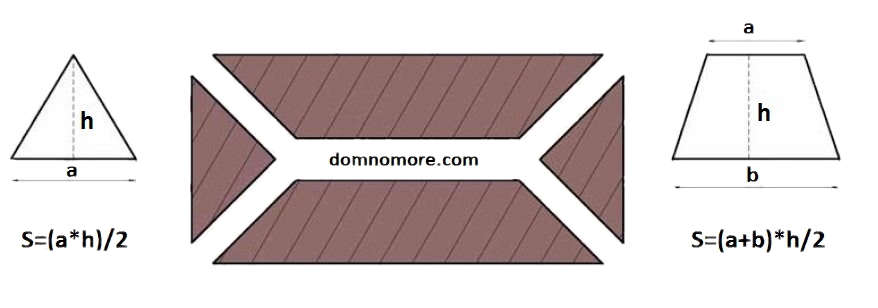

- Площадь скатов вычисляют, воспользовавшись простыми геометрическими формулами. Площадь ската треугольной формы определяют, перемножив длину ската по нижней части и дистанцию от конькового прогона точно до центра основания. Площадь трапеции вычисляют по более сложной формуле: S= ((a + b) /2) x h, где под a подразумевается длина конькового прогона, под b – длина ската (нижняя часть трапеции), а под h – дистанция от конька до края трапеции.
Важно! При расчете схемы крыши конверта учитывается край свеса каждого ската, а не край самого здания
При вычислениях следует принимать во внимание также размеры вентиляционных отверстий, дымохода, других элементов. Затем по рассчитанной площади деталей вычисляют необходимый объем материала
Для покрытия крыши конверта годится металлочерепица, рулонный материла, мягкая черепица. При этом расчеты осуществляются исходя из особенностей материала
Затем по рассчитанной площади деталей вычисляют необходимый объем материала. Для покрытия крыши конверта годится металлочерепица, рулонный материла, мягкая черепица. При этом расчеты осуществляются исходя из особенностей материала.
Особенности строительства крыши-конверта своими руками
Крыша-конверт — это тип крыши, который позволяет создать уникальный дизайн здания и обеспечивает его надежную защиту от неблагоприятных погодных условий. При своевременном и правильном монтаже крыши-конверта, она может прослужить на протяжении долгого времени.
Первый этап — подготовка крыши к монтажу. После очистки поверхности крыши от мусора и грязи, необходимо убедиться в ее готовности к монтажу, проверив надежность элементов крыши и поверхность основания. В случае необходимости, поверхность крыши необходимо выровнять и очистить ее от жировых пятен и иных загрязнений
Второй этап — установка основной конструкции. Это самый сложный этап работы, так как требуется установка каркаса по маркировке. Нужно использовать специальные инструменты, чтобы обеспечить равномерное распределение нагрузки на всех опорах. Необходимо повторять процедуру проверки крепежа на каждом этапе установки.
Третий этап — монтаж плоскостей. Для этих целей используются специальные материалы, выдерживающие крупные нагрузки и обеспечивающие герметичность крыши-конверта. Последующая обработка крыши специальными составами позволяет обеспечить ее надежную защиту от ультрафиолетовых лучей, радиации и влаги.
В результате, самостоятельный монтаж крыши-конверта занимает большое количество времени и трудовых ресурсов, но справится с задачей своими руками возможно при желании и наличии базовых навыков в области строительства.
Недостатки
Как у любого вида крыши, у крыши в виде конверта тоже есть свои недостатки:
Из-за сложности монтажа при неточном расчете ветровых нагрузок и веса кровельного материала, при неправильном монтаже такая крыша несет в себе потенциальную опасность обрушения. Соответственно, самостоятельно спланировать и смонтировать такой вид крыши практически невозможно, необходимо обращаться к профессиональным кровельщикам.
- Все четыре ската являются несущими конструкциями. Длинномерные брусы, уголки крепежа, доски – все это дорогостоящие материалы.
- Увеличение веса крыши предполагает установку более мощного фундамента, что удорожает проект.
- Увеличивается площадь дорогостоящего кровельного покрытия.
- Наличие мансардных окон увеличивает затраты на строительство.
- Теплоизоляция мансардного этажа требует значительных затрат.
Особенности
Огромным минусом конструкции является её сложность: её стропильный каркас рассчитать намного сложнее, чем у вальмового варианта. Специалисты сходятся во мнении, что проектировку и монтаж шатровой крыши лучше заказывать у профессиональных инженеров и строителей.
Помимо этого, к минусам можно отнести:
- большой вес по сравнению с традиционными крышами;
- все четыре ската являются несущими;
- для теплоизоляции мансардного помещения потребуются значительные затраты.
Плюсов у крыши конвертного типа тоже немало.
- Благодаря наклону скатов под кровлей образуется пространство достаточно большого размера для того, чтобы можно было построить второй этаж, так называемую мансарду.
- Уклон скатов создает оптимальные условия, чтобы снег, дождевая и талая воды не задерживались на крыше. Даже сильные снегопады, проливные дожди и резкие оттепели не скажутся негативно на таком виде кровли из-за небольшой нагрузки на каркас.
- Из-за особенностей строения (четыре ската вместо двух) стены, а также наружная отделка не пострадают по причине большого количества атмосферных осадков. Да и сохранят свой внешний вид они намного дольше.
- Помещение под кровлей, будь то мансарда или чердак, будет прогреваться равномерно по причине отсутствия вертикальных фронтонов.
- Отсутствие вертикальных фронтонов также положительно скажется на ветроустойчивости и несущей способности конструкции.
Расчет кровли конвертом
Расчет кровли конвертом является необходимым для определения необходимого количества материала для ее возведения. В первую очередь необходимо определить площадь кровли. Для этого необходимо измерить длину и ширину плоской части крыши и умножить их друг на друга.
Далее необходимо учесть скаты крыши. Для этого измеряются длина и ширина каждого ската и площадь каждого из них вычисляется по формуле: площадь ската = (длина ската x ширина ската) / 2.
После определения общей площади крыши необходимо определить количество материала для ее возведения. Для этого требуется знать не только площадь кровли, но и тип используемого материала.
Например, для укладки металлочерепицы необходимо знать длину рулона и размеры листов, которые понадобятся для покрытия всей кровли.
- Для расчета количества рулонов металлочерепицы необходимо разделить общую площадь крыши на площадь одного рулона.
- Для расчета количества листов металлочерепицы необходимо умножить количество рулонов на количество листов в рулоне и добавить несколько листов на запас.
В общем, расчет кровли конвертом является важным этапом возведения крыши, который позволяет избежать недостачи материала или его избытка, что может привести к лишним затратам.
Особенности установки
Конструкция крыши формы конверта обладает достаточной надежностью и прочностью, но отличается сложностью проектирования и выполнения монтажа — работ, требующих высокоточных расчетов, знания столярного ремесла. Самыми сложными в исполнении являются коньковые соединения.
Основные этапы возведения кровли в форме конверта:
- Установка мауэрлата. Предварительно на верхнюю обвязку здания закладывают мауэрлат — толстый высокопрочный деревянный брус с квадратным или прямоугольным сечением. В него затем врезают стропила. Его обустройство обязательно для равномерного распределения массы кровельной конструкции.
- Монтаж вертикальных стоек. На покрытую лежнем несущую внутреннюю стену монтируют вертикальные стойки, которые будут поддерживать коньковый прогон. Для вальмовых конструкций используется минимум две таких стойки, а для шатровой кровли всего лишь одна.
- Установка диагональных стропил. Диагональные стропила должны соединяться одновременно с коньковым прогоном и вертикальными стойками, поэтому их предварительно подрубают (подгоняют) под необходимую длину.
- Крепление накосных стропил. Накосные, рядные элементы стропильной системы формируют плоскость ската.
- Обустройство обрешетки. Данный элемент конструкции представляет собой деревянные рейки, закрепляемые перпендикулярно стропилам, распределяющим массу кровельного покрытия.
- Изоляция кровли. После обустройства стропильной системы выполняют гидро-, теплоизоляцию скатов, затем производится укладка финишного покрытия крыши.
- Заключительный этап — установка водосточной системы, дополнительных декоративных компонентов.
Важно знать! По утверждениям профессиональных кровельщиков, конвертную шатровую крышу проектировать и собирать гораздо сложнее, чем вальмовую!
Внешний вид
Конвертная крыша – это довольно интересный вид кровли, характеризующийся отсутствием фронтов. В подобных конструкциях они заменяются скатами. Крыша названа так благодаря своему внешнему виду: при взгляде сверху она похожа на конверт.
Как уже было упомянуто выше, конвертные крыши бывают двух видов.
- Вальмовая. В этом случае скаты кровли выполнены в виде двух равнобоких трапеций, а фронтоны – в виде двух равнобедренных треугольников. Длина конька у такой конструкции короче, чем у традиционной двускатной крыши. Еще они различаются углом наклона скатов.
- Шатровая. У этого типа крыши отсутствует конек, а стропила соединяются друг с другом в наивысшей точке. Все четыре стороны именуются скатами и имеют треугольную форму.
Специалисты рекомендуют использовать вальмовый вариант для прямоугольных строений, а шатровый – для квадратных.

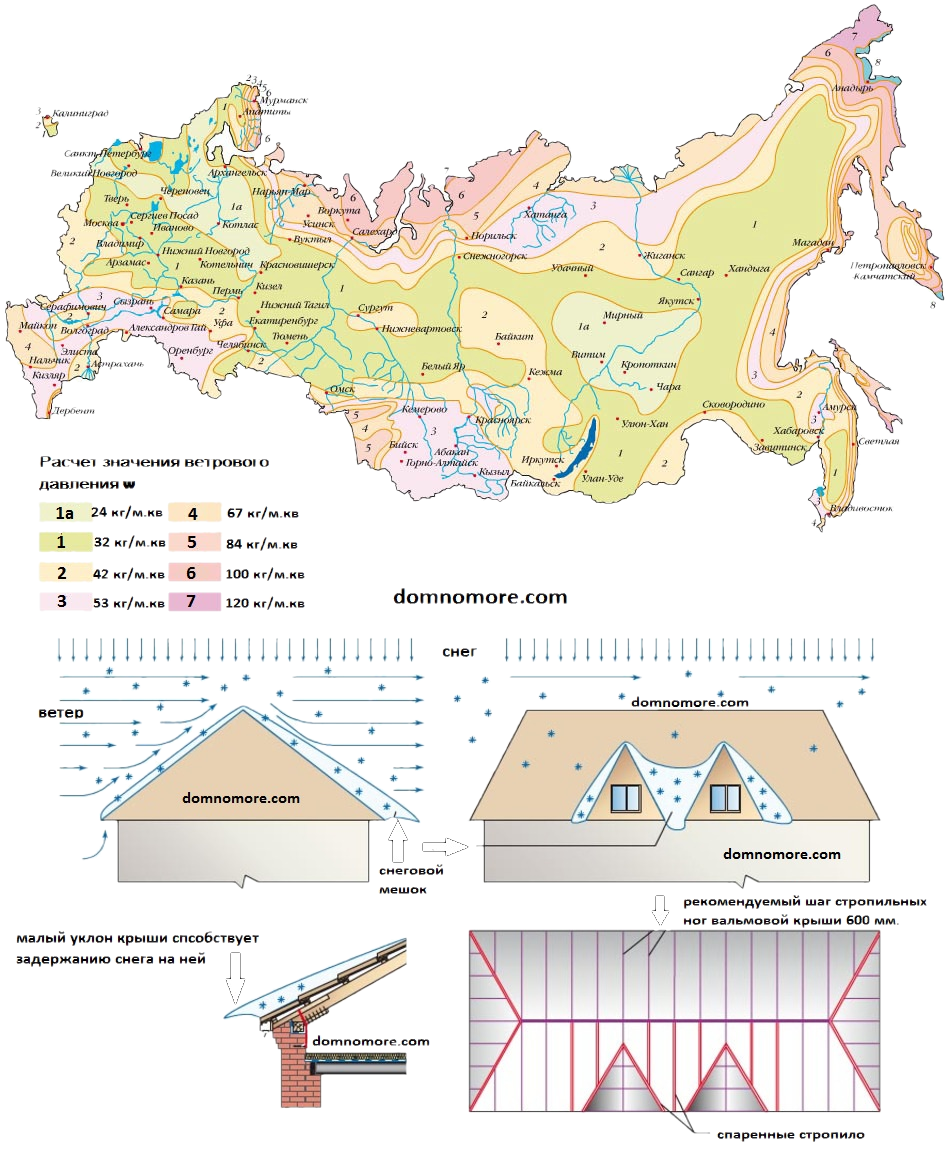

Очень важно во время проектирования правильно рассчитать все нагрузки, а именно:
- силу ветра;
- количество снега;
- собственный вес крыши.
Необычный вид крыши делает её довольно популярным для пригородного строения. Она может использоваться для различного вида помещений, будь то жилой дом, баня или что-то иное. К тому же специалисты отмечают, что данный вид крыши хорошо подходит для различных климатических условий.
Довольно часто встречаются разновидности крыш-конвертов с эркером. Возводят крыши конверты как над одноэтажными, так и над двухэтажными строениями.
Устройство вальмовой крыши

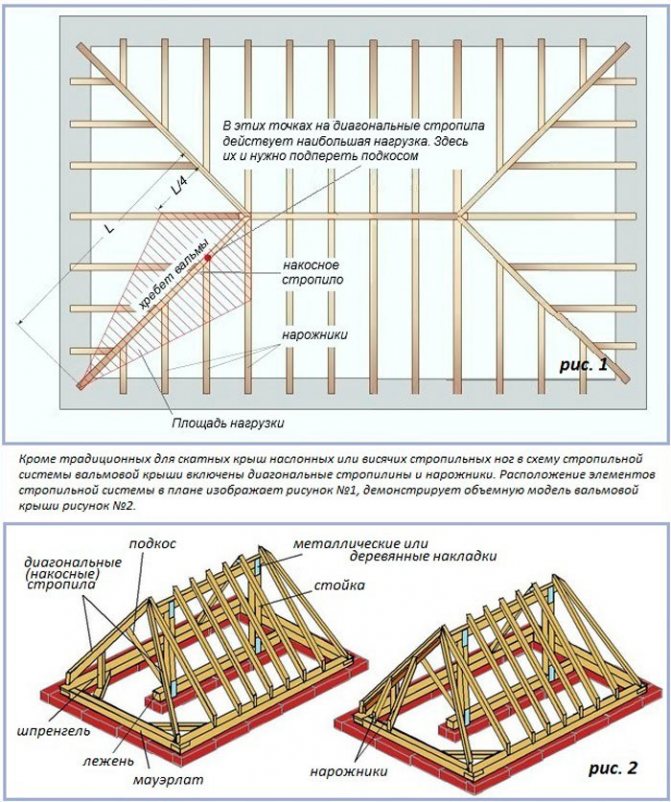

Устройство вальмы на наслонных стропилах
Как и любая скатная (с уклоном более 10%) кровля, вальма выполняется с использованием стропильной системы. Однако, за счет особого расположения скатов, некоторые ее участки имеют особенности.
Все крыши, имеющие стропила, делятся на два типа:

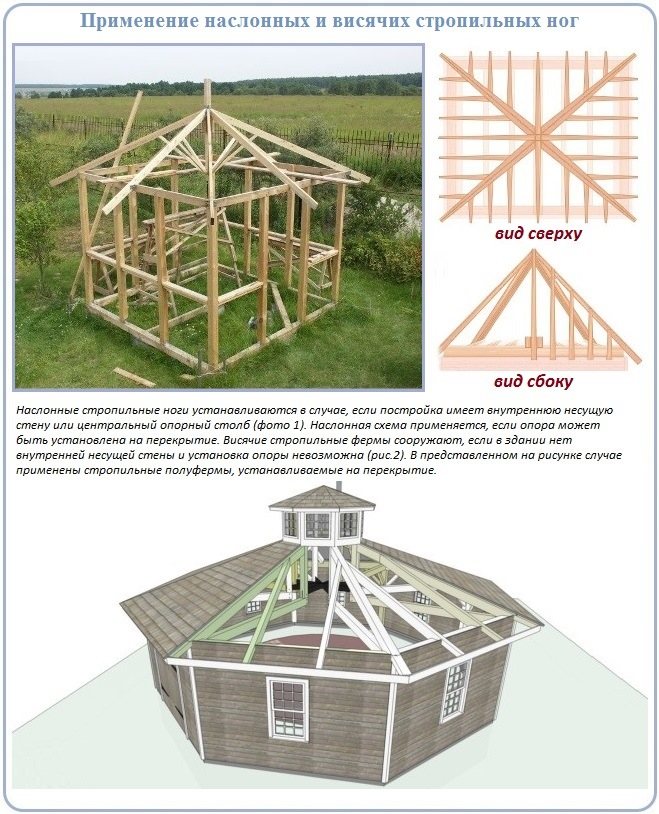

- С висячими стропилами, которые не имеют промежуточных опор посередине, вся нагрузка приходится только на внешние несущие стены
- С наслонными стропилами – они имеют одну или несколько промежуточных опор на несущие стены, находящиеся внутри здания, или на плиты перекрытия
Если у двускатных крыш вся стропильная система выполнена одинаково по всей длине здания, то у вальмовых – в торцах стен создается довольно сложное примыкание – ведь, по сути, здесь сходятся две перпендикулярные несущие конструкции.
Поэтому здесь, как правило, используют наслонные стропила – и в том месте, где вальма примыкает к коньку, как раз устанавливают опору. Сходящиеся в этой точке несущие конструкции скатов как раз на нее и опираются.
В результате на ребре сходятся под углом стропила от вальмы и бокового ската.
Ребро скатов вальмовой крыши
Частным случаем четырехскатной крыши является шатровая – она устанавливается на квадратных в плане зданиях. Здесь все скаты – это вальмы, то есть имеют форму одинаковых треугольников.
Логично, что в центре, где сходятся стропила от всех скатов такой крыши, опора устанавливается практически всегда (при наслонной системе).
В шатровой кровле крыши своими руками расчет места схождения стропил четырех вальм имеет особую важность, поскольку ошибиться достаточно легко. Для этих случаев существуют различные вспомогательные таблицы:. Уклон ската крыши Коэффициент для Коэффициент для углового стропила
Уклон ската крыши Коэффициент для Коэффициент для углового стропила
промежуточного стропила
3:12 1,031 1,016
4:12 1,054 1,027
5:12 1,083 1,043
6:12 1,118 1,061
7:12 1,158 1.082
8:12 1,202 1,106
9:12 1,25 1,131
10:12 1,302 1,161
11:12 1,357 1,192
12:12 1,414 1,225
По таблице необходимо взять нужный угол заложения кровли, и умножить расстояние между подстропильным брусом (обвязкой) и коньковым брусом. В результате получится нужная длина стропильной ноги.
Рассчитать угол наклона крыши заложения в градусах и процентах, а также – подобрать подходящий материал кровли поможет следующая таблица:
Преимущества
Крыша конверт – популярное архитектурное решение, которое довольно часто употребляется в строительных работах частных малоэтажных домов. Опытные кровельщики утверждают, что шатровая конструкция с позиций проектирования, монтажа куда сложнее вальмовой, а расчет ее стропильного каркаса по большому счету под силу лишь умелому проектировщику. Преимуществами этих кровель считают:
- Громадное подкровельное пространство. площадь и Большая высота потолка под кровлей разрешает организовывать просторные чердаки и жилые мансарды.
- Хороший сток воды со скатов. Благодаря достаточно количеству скатов и большому уклону талая либо дождевая вода с поверхности скатов стекает, не встречая затруднений. Именно поэтому нагрузка на каркас не возрастает кроме того на протяжении самых интенсивного таяния и сильных снегопадов.
- Защита стен от осадков. За счет того, что фронтоны заменяются на скаты, все наружные их отделка и стены прекрасно защищается от осадков , а потому сохраняется лучше.
- Равномерный подогрев подкровельного помещения. За счет того, что конструкция крыши, напоминающих по виду конверт, не имеет вертикальных фронтов, поверхность кровли и чердачное помещение прогревается равномерно.
Вальмовая крыша своими руками
Угол наклона
В южных же регионах, где осадки встречаются довольно редко, и только в виде дождя, но зато нередки сильные порывы ветра, крыши возводят с небольшим уклоном. Основной задачей которых является сопротивление этим ветровым нагрузкам.
Карта ветровых нагрузок регионов России
Так же немаловажным фактором при расчете уклона, является тип кровельного покрытия. Дело в том, что у некоторых из них есть рекомендуемое ограничение высоты угла, пренебрегать которым не следует. И так, чтобы не сделать ошибок ознакомьтесь с каждым из них:
- Шифер — рекомендуемый угол уклона 15º — 65°. Несоблюдение данных параметров может привести к попаданию влаги между стыками листов;
- Керамическая черепица — наилучший уклонный угол для скатов 35° — 65°. Пренебрежение рекомендуемого производителем уклона, приведет к возможности образования конденсата;
Правильный расчет площади
Расчет площади вальмовой крыши
Если вы все же боитесь ошибиться, правильно произвести подсчет могут специалисты у которых вы будите приобретать кровельное материал, либо вы можете воспользоваться любым из удобных для вас он-лайн калькулятором, которых полно в интернете.
Расчет стропильной системы
Для точного расчета системы стропил необходимо воспользоваться приведенной ниже таблицей соотношения между длиной и их размещением.
Исходя из вышеуказанной таблицы, длина стропильной ноги равна её произведению коэффициента и проекции. Применение таблицы поможет максимально точно произвести все необходимые вычисления.
Сам расчет осуществляется в следующей последовательности:
- Используя обычную рейку найдите заложение (горизонтальную проекцию) промежуточной стропильной ноги. Найдите в таблице ваш коэффициент уклона и умножьте на представленный коэффициент;
- От конькового прогона до места крепления нижней части стопильной ноги, измеряем длину стропила;
- Таким же способом, умножив поправочный коэффициент на заложение (горизонтальную проекцию), находим длину свеса стропил. Либо можно воспользоваться теоремой Пифагора (см.рис. 1).
Теперь найдем длину угловых стропило. Наглядно это будет проще сделать воспользовавшись для этого приведенным ниже рисунком.
Монтаж стропил
- Процесс начинается с установки вертикальных опор, на которые укладывается и прочно закрепляется коньковый прогон. После их установки измерьте получившуюся горизонталь, если результат положительный приступаем к следующему этапу.
- Установка диагональных (накосных стропил). Нижняя часть стропильных ног, в месте подреза для опорной части, соединяется с обвязочным брусом в углу строения. Верхние крепятся между собой и коньковым брусом. Их торцы должны иметь специальные угловые срезы, выполненные таким образом, чтобы между ними получилось максимально плотное соединение.
Выставленные стпропила усиливаются дополнительными вертикальными опорами. Верхний торец опоры запиливается под углом равным углу наклона стропил. Для скрепления опор и стропил используются металлические пластины.

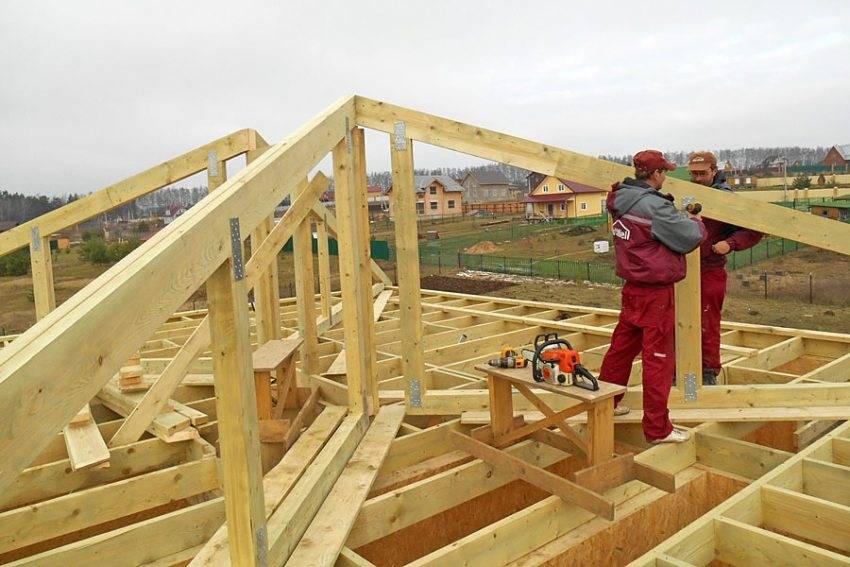

Установка опор, конькового прогона и угловых стропильных ног
Установка укороченных стропил (нарожников)
Усиление каркаса
После того, как стропильная система вальмовой крыши усилена, можете смело приступать к монтажу обрешетки. Её шаг и конструкция зависит, от выбранного вами типа кровельного материала. К примеру под мягкую черепицу она должна иметь сплошной ковер.
