Технология покрытия крыши металлочерепицей

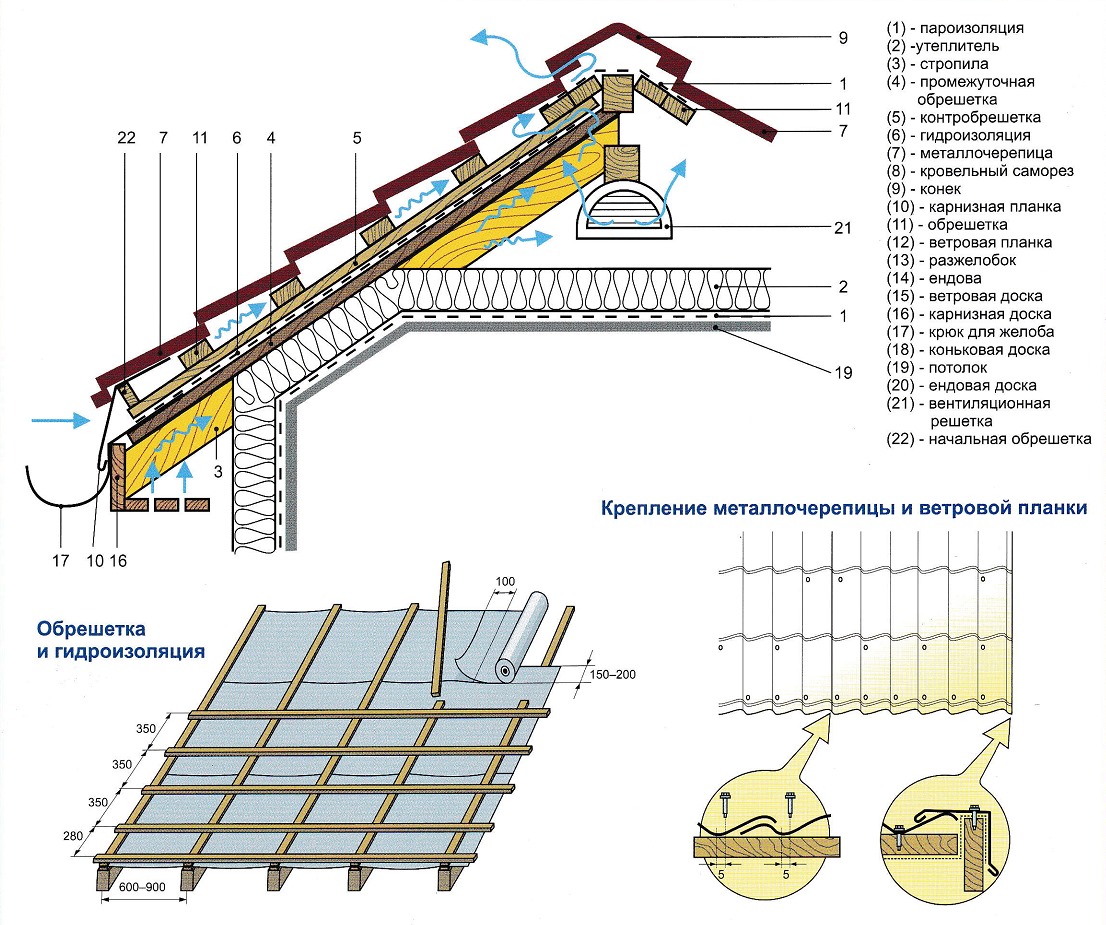

Обрешетка
Стропила для обрешетки 5х15 см располагают с шагом в 60-90 см.
Лучшей для устройства обрешетки считается дюймовая доска шириной 10 см.
Первая доска укладывается снизу, она толще других на 1-2 см. Вертикально направленными гвоздями 7-8 см она прибивается к стропилам.
Следующие доски прибиваются с шагом в 35 см (равным длине волны на листе), с обеспечением фронтонного свеса.

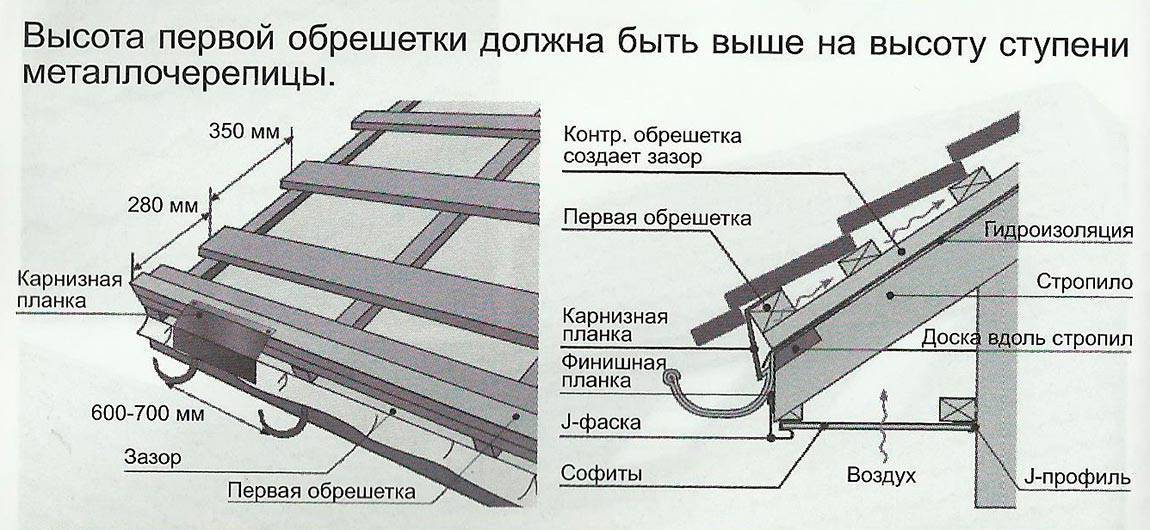

Шаг обрешетки для металлочерепицы
Внутренние ендовы и карнизная планка
Первыми, начиная снизу, закрепляют внутренние ендовы.
Вдоль всего нижнего края фиксируется пористая уплотняющая полоса.
До начала укладки черепицы закрепляется и карнизная планка. Она выравнивается вдоль нижнего обреза ската и фиксируется к обрешетке самосверлящими винтами. Стыкуются карнизы с нахлестом в 5-10 см.
Укладка металлочерепицы на крышу
Покрытие кровли крыши металлочерепицей такова: первый лист закрепляется справа внизу.
Идеально ровный край первого ряда достигается благодаря доске, прибитой с выступом в 4-5 см к торцам стропил. Позднее она демонтируется.
Лист выравнивают по свесу фронтона и карниза, фиксируют саморезом в первую верхнюю волну справа с помощью шуруповерта.
Лучшими для крепежа считаются саморезы для кровли 35 мм, снабженные резиновой шайбой.
На первый накладывается второй лист, фиксируется в месте нахлеста саморезом. Далее укладывается третий лист в нижнем ряду или первый — во втором, для обеспечения правильной геометрической формы полотнища крыши.
Кроят листы электроножницами, фиксируют саморезом в прогиб профиля. Саморезы располагаются в шахматном порядке.
Монтаж профиля металлочерепицы
Монтаж конька металлочерепицы
Когда монтаж листов металлочерепицы завершен, вдоль конька наклеивается уплотняющая полоса, поверх нее — фиксируется сам конек.
Коньковые элементы крепятся и по ребрам с помощью специальных коньковых саморезов.
Монтаж торцевой планки для металлочерепицы
Торцевые планки закрепляются на заранее прибитом торцевом бруске, фиксируются сверху и по бокам. Сверху саморез входит в гребень волны металлочерепицы.
Чтобы нарастить ветровую планку, делают нахлест в 10 см.
Монтаж ендовы металлочерепицы
Нижняя ендова фиксируется на обрешетке с помощью кляммеров.
Верхняя — кровельными саморезами с шагом в 20-30 см по верхней части волны, не нарушая целостность нижней ендовы.
Схема монтажа нижней ендовы металлочерепицы
Снегозадержатели
Если длина ската велика, снегозадержатели устанавливают в два ряда. Во время устройства обрешетки, для них устанавливают дополнительный брус на расстоянии в 12 см от основной доски. К брусу снегозадержатель крепится анкером сквозь лист металлочерепицы и уплотняющую резиновую прокладку.
Оформление слуховых окон
Выступающее слуховое окно выполняется аналогично стыкам скатов: укладывают нижние ендовы, поверх них — черепицу, затем — верхние ендовы. Узел уплотняют саморасширяющейся лентой.
Схема оформления слуховых окон
Теплоизоляция
Под стропилами монтируется теплоизолирующий слой, под которым во всю длину помещения располагается пароизоляционная пленка.
Полотна пленки начинают натягивать снизу, между рядами делают нахлест 10-15 см, который проклеивается скотчем. Фиксируют пленку строительным степлером к стропилам.
Дойдя до конька, полотнище пленки не разрезают, переходят на следующий скат.
Металлочерепица — легкий, негорючий кровельный материал, его жесткость позволяет монтаж на обрешетку с достаточно большим шагом. Учитывая нагрузку, разницу в толщине металла и цене, можно подобрать оптимальный вариант. Залогом долговечности кровли является соблюдение всех правил и последовательности монтажа.
Технология укладки в один ряд
Важно! Данная технология считается самой простой, поэтому если планируется выполнять укладку новичку, то желательно выбрать именно этот вариант. Пошаговая инструкция процесса:
Пошаговая инструкция процесса:
- подготавливаются специальные кровельные саморезы, используемые для крепления листов;
- если выбирается укладка справа налево, то все листы тщательно выравниваются по карнизу и торцу крыши, а только потом закрепляются саморезами для временной фиксации;
- последующие листы укладываются таким образом, чтобы сверху была захвачена одна волна, после чего фиксируются все элементы друг с другом;
- таким образом выполняется укладка 4 листов, причем фиксируются друг с другом они поочередно;
- сформированный блок вновь выравнивается по карнизу крыши, причем обязательно учитывается необходимость оставить припуск на свес;
- полученная выровненная конструкция надежно крепится к обрешетке;
- не прикручивается последний лист к крыше, так как выполнить это надо после того, как следующий блок будет правильно выровнен.
Таким образом, при использовании данной технологии получается идеально ровное и красивое покрытие
На его создание не придется потратить много времени, но обязательно уделяется внимание правильному выравниванию, от которого зависит надежность всей конструкции на крыше
Односкатная крыша
Односкатная кровля представляет собой плоскость прямоугольной формы, опирающуюся на противоположные несущие стены.
Односкатная кровля бывает:
- Вентилируемой;
- невентилируемой.
Особенности проектирования
Проект односкатной кровли напрямую зависит от уклона. Так как на уклон конструкции влияет не только финишное покрытие, а особенность климатических условий, то все эти значения следует правильно рассчитать.
Важным показателем для проектирования любой кровли также является совокупная нагрузка.
Угол уклона
Угол уклона напрямую зависит от покрывного материала: покрытия отличаются способностью удерживать снеговые осадки.
Кроме того, в зависимости от природных особенностей, в местах где преобладают ветра, местность недостаточно защищена деревьями, рекомендуется изменить угол ската.
Варианты стропильной системы односкатной крыши
Стропильная конструкция крыши с одним скатом может быть:
- Скользящей;
- наслонной;
- висячей.
Стропильный каркас выполняется чаще всего из деревянных элементов разного назначения.
Стропильная система односкатной крыши
Особенности монтажа
Монтаж односкатной стропильной конструкции производится на мауэрлат.
Если осуществляется монтаж каркаса висячего типа, то сначала изготавливается ферма на земле. По заданному шаблону изготавливается вся конструкция.
Кровлю можно оборудовать системой утепления. Для этого монтируют элементы, необходимые для теплой крыши.
Завершающим покрытием кровли является защитный покрывной материал.
Достоинства и недостатки односкатной крыши
Несмотря на простоту монтажа, незамысловатость конструкции, односкатная система имеет свои особенности.
Достоинства:
- Недорогая конструкция;
- простота монтажа;
- небольшая нагрузка на стены и фундамент;
- устойчивость к сильным ветрам.
Ремонтные работы в процессе эксплуатации на односкатной кровле производить не сложно, не слишком затратно.
Недостатки:
- Необходимость уборки снега;
- малая высота чердачного пространства.Преимущества такого вида — в прочности и надежности по устойчивости к капризам погоды.
Односкатная крыша
Конструкция, которая состоит их двух скатов, носит название двухскатной.
Двухскатные конструкции могут классифицироваться по расположении скатов:
- симметричные;
- асимметричные;
- ломаные;
- разноуровневые;
- двухскатные с коньком на скате.
Кроме того, могут быть спроектированы другие конфигурации двухскатных крыш: ломаные с одного ската, двойные ломаные, с удлиненными козырьками или пристройками.
Варианты проектирования
Особе внимание уделяется нагрузке. Кроме того, важен угол наклона в соответствии с покрытием
Кроме того, важен угол наклона в соответствии с покрытием
Кроме того, важен угол наклона в соответствии с покрытием.
Проект двускатной крыши довольно простой, при правильном определении всех показателей (угла, нагрузки кровли, природной нагрузки) крыша будет надежной и долговечной.
Угол наклона
Среднее количество выпадаемого снега по региону учитывается при расчете кровельной нагрузки. Помимо этого, сила потоков ветра влияет на наклон ската.
При разном уклоне для различных материалов соответствует определенный угол уклона. Для всех материалов свои показатели.

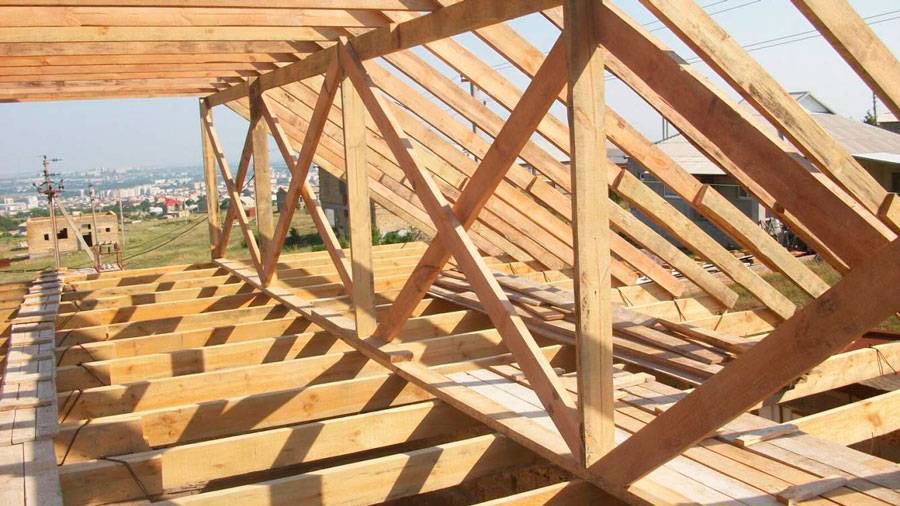

Стропильная система
Стропильный двускатный каркас может иметь наслонную конструкцию, висячую, комбинированную.
Вариант стропильной конструкции выбирается исходя из пролета между внешними стенами. Помимо стропильных балок, конструктивными элементами стропильной системы являются: конек, мауэрлат, ригель, затяжки, также другие элементы.
Каждый из дополнительных элементов распределяет нагрузку, фиксирует или укрепляет более уязвимые части конструкции.
Стропильная система двускатной крыши
Монтаж
При монтаже двускатной крыши необходимо выполнить основные шаги:
- Установить балки;
- закрепить обрешетку;
- установить кровельное покрытие.
В случае удлинения стропильных ног под свес монтируют дополнительные рейки.
Достоинства и недостатки
Двускатная крыша — самая распространенная модель кровли.
Это обусловлено преимуществом данной конструкции:
- Возможность обустройства мансардой;
- нет необходимости самостоятельно очищать покрытие от снега;
- несложный проект;
- разнообразие покрытий.
Недостатки:
- Зависимость высоты крыши от пролета;
- при обустройстве мансардного помещения требуется дополнительное усиление конструкции и обустройство оконных систем и элементов обогрева.
Двускатная кровля — не самая сложная конструкция, и при полном обустройстве она является самой востребованной.
Двускатная крыша
Правила безопасности при монтаже кровли из металлочерепицы
При установке металлической крыши важно всегда учитывать безопасность и принимать меры, чтобы избежать серьезных травм. Защитные очки, рабочие перчатки и ботинки со стальным носком следует носить постоянно, чтобы предотвратить порезы на руках или ногах, а также попадание мусора и других предметов в глаза
Ремни безопасности и другие средства защиты от падений должны быть надежно закреплены и надеты, чтобы защитить вас от падения с крыши.
- Лестницы и леса должны быть прочными и способны выдерживать ваш вес, не смещаясь и не прогибаясь. Убедитесь, что ваши альпинистские приспособления устойчивы и надежно размещены, чтобы вы могли безопасно подниматься и спускаться без движения или скольжения лестницы, или строительных лесов.
- Всегда проверяйте, нет ли дефектов или проблем с вашими электроинструментами. Кроме того, перебейте крышу, чтобы убедиться, что на вашем пути нет свисающих проводов или веток.
Всегда храните материалы в специально отведенном месте или в контейнере, чтобы не пострадали вы и другие люди.
Ветровая планка для металлочерепицы
Вы находитесь: > Стройматериалы > Черепица >
Некоторые детали кровли играют как декоративную, так и защитную функцию. Ветровая планка для металлочерепицы является именно таким элементом. Она может быть выполнена различного сечения, из металлического сплава или даже пластика.
Конструктивные особенности
Ветровая планка для защиты металлочерепицы бывает двух видов – торцевая и карнизная. Эти доборные элементы аналогичны по своему назначению, но предназначаются для различных поверхностей.
Виды планок
- Карнизная используется для установки кровельного материала на лобовую доску. При мотаже металлической черепицы её свес образовывает над поверхностью кровли небольшой зазор. Через это пространство на стропильную систему может попасть влага или конденсат. Во избежание этого монтируется карнизная планка;
- Торцевая используется для защиты боковых торцевых поверхностей.
Они не защищены от воздействия влаги из-за того, что на месте стыков стены и кровельного покрытия также образуются небольшие щели. При помощи утеплителя гарантируют дополнительную теплоизоляцию крыши.
Размеры ветровой панели сильно варьируются, она может представлять собой металлический отвод, длиною до полуметра или больше 200 см.
Очень удобным является то, что этот элемент кровельного пирога можно без проблем подрезать для получения нужного сечения и изгиба.
Габаритные размеры разных моделей
Помимо назначения, эти элементы также классифицируются по материалу, из которого изготавливаются:
- Металл. В большинстве случаев используется тонколистовая сталь или алюминий. Они обрабатываются на специальных прокатных станках. Под воздействием роликов и высокого давления им придается определенная форма. К слову, она зависит от размера лобовой и торцевой доски. Поэтому все габариты стандартизированы и соответствуют сечениям деревянных брусков. Есть любые цвета, кроме того, производители изготавливают эти свесы на заказ – по индивидуальным потребностям заказчика;
Производство
- ПВХ. Также применяются для установки кровельного покрытия, но не пользуются особенной популярностью. Имеет высокий показатель надежности – не поддается коррозии. Но, вместе с этим, может разрушаться от перепадов температуры и физических нагрузок. Кроме того, такую кровлю нельзя будет обогревать электрическими проводами. Стандартная длина – 2 метра, можно обрезать вплоть до 0,2 м. Бывают глянцевые и матовые.
Пластиковая торцевая планка
Сделать металлическую планку для черепицы можно своими руками. Для этого просто нужно согнуть лист алюминия или стали в нужную форму – в качестве шаблона можно использовать брусок от лобовой доски. После элемент нужно выкрасить краской, которая поможет защитить его от воздействия атмосферных осадков.
Обзор цен
Купить защитные торцевые и карнизные планки можно в практически любом строительном магазине. Рекомендуется выбирать вариант из легированной стали, где толщина образца будет не менее 0,4 мм.
Цена ветровой планки для металлочерепицы зависит от типа этого элемента и его размеров. Рассмотрим, сколько стоит планка Поймукате RR32, 110х110х2000 (коричневы цвет):
| Город | Стоимость, у. е. |
| Екатеринбург | 3,8 |
| Пермь | 3,6 |
| Самара | 3,8 |
| Ярославль | 3,6 |
| Тверь | 3,8 |
Стадии монтажа
правильный монтаж металлочерепицы
Как проходит монтаж металлочерепицы? Вот основные стадии процесса:
- Расчет количества материала, необходимого для устройства кровли;
- Проверка горизонтальности конька крыши и плоскостности скатов;
- Установка карнизной планки для монтажа крюков для крепления водосточного желоба и монтаж свесов кровли;
- Укладка гидроизоляции;
- Строительство обрешетки с установкой усиливающих планок в ендовах, вокруг труб и мансардных окон, в местах крепления аксессуаров – снегозадержателей, кровельных лестниц и пр.;
- Монтаж карнизной планки;
- Установка нижних ендов и внутренних фартуков вокруг труб;
- Укладка листов металлочерепицы;
- Завещающий этап, включающий установку торцевых планок, верхних ендов, планок примыкания, установку предусмотренных проектом аксессуаров, монтаж громоотвода.
Ошибки, которые часто допускают начинающие кровельщики
Рассмотрим распространенные ошибки при монтаже металлочерепицы, которые могут снизить качественные характеристики покрытия:
- Категорически запрещается осуществлять резку листов при помощи болгарки, так как это приводит к нарушению защитного покрытия и быстрому выходу кровли из строя.
- Нельзя использовать для крепления листов саморезы без уплотнительных каучуковых шайб. Применение неподходящего крепежа может значительно снизить срок службы покрытия.
- Монтажники должны знать, как ходить по металлочерепице, чтобы не повредить покрытие. Во-первых, нужно использовать обувь с мягкой и нескользящей подошвой. Во-вторых, наступать можно только в прогиб волны и в места расположения обрешетки.
- Вкручивать саморезы для крепления к обрешетке нужно только в прогиб волны. При невыполнении этого правило невозможно добиться надежного крепления.
- При строительстве обрешетки необходимо учитывать такой показатель, как шаг волны металлочерепицы. Ему должно соответствовать расстояние между досками обрешетки.
- Не стоит забывать снимать защитную пленку с металлочерепицы. Через некоторое время она «прикипит» и сделать это аккуратно будет значительно сложнее.

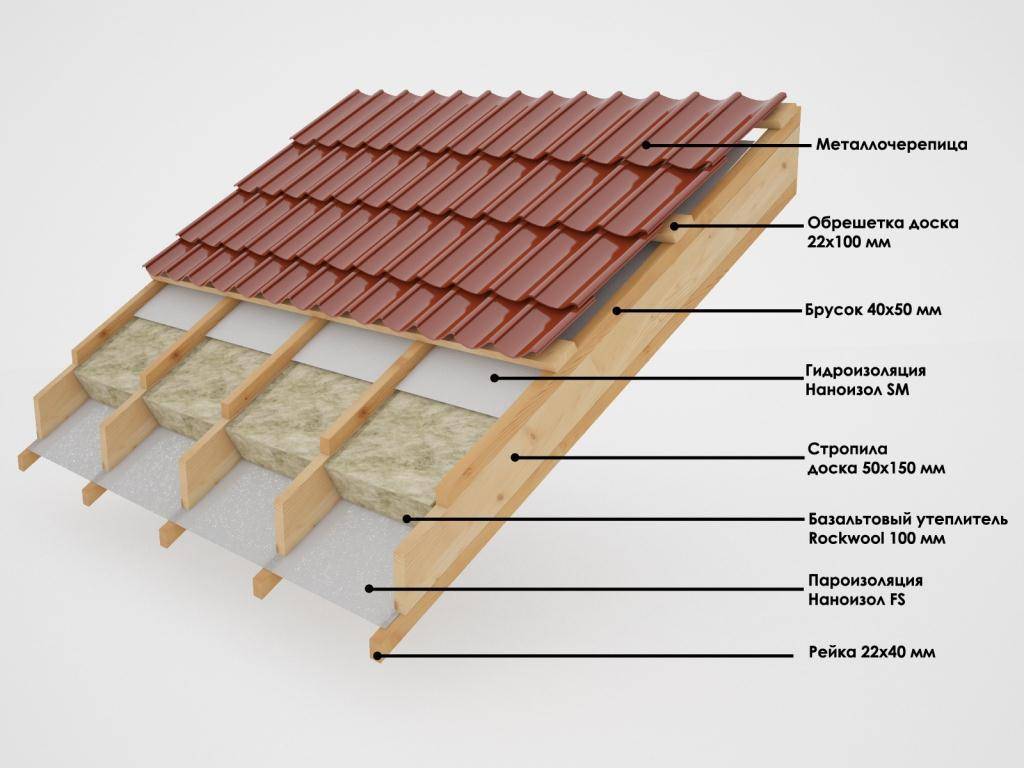

«Тёплая» кровля: монтаж гидро-, тепло-, пароизоляции

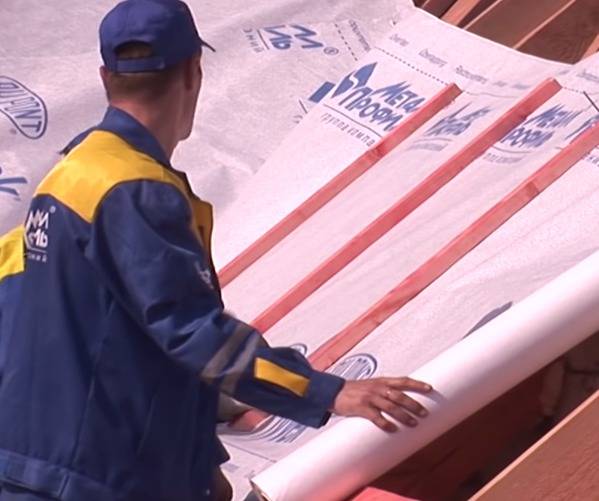

Монтаж кровли можно начать с гидроизоляции (её монтируют поверх стропил). Она защищает утеплитель от конденсата, который может скапливаться на внутренней стороне кровли.

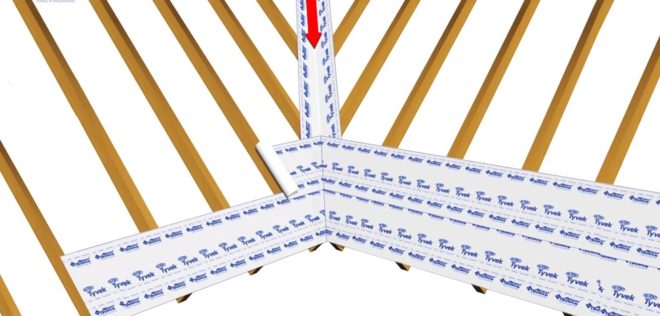

Если конструкция кровли предусматривает наличие ендовы (внутреннего угла, места стыка скатов), этот элемент изолируют в первую очередь. Гидроизоляцию раскатывают по направлению сверху вниз по всей длине ендовы.
Направление монтажа отмечено стрелкой
Затем ― поперёк стропил (горизонтально), начиная с карниза и постепенно двигаясь вверх, к коньку.
Направление монтажа отмечено стрелкой
Важно: гидроизолирующие мембраны монтируют без провиса, плёнки ― с провисом примерно 20 мм. Поскольку гидроизоляционный слой монтируют из нескольких полотен, их стыки надо герметизировать (иначе гидроизоляция не будет выполнять свои функции). Для этого применяют двустороннюю соединительную ленту
Для этого применяют двустороннюю соединительную ленту
Поскольку гидроизоляционный слой монтируют из нескольких полотен, их стыки надо герметизировать (иначе гидроизоляция не будет выполнять свои функции). Для этого применяют двустороннюю соединительную ленту.
Фиксируют гидроизоляцию с помощью контробрешётки (используют деревянные бруски 32х50 или 50х50 мм).
Установка контробрешётки
Утеплитель монтируют, чтобы снизить теплопотери здания. Теплоизоляционные плиты и маты устанавливают между стропилами.
Монтаж теплоизоляции
Чтобы защитить теплоизоляцию от влажных испарений со стороны чердачного или жилого помещения, с обратной стороны утеплителя монтируют пароизоляцию.
Монтаж осуществляется по направлению снизу вверх. Пароизоляционный материал фиксируют на стропилах с помощью строительного степлера.
Стыки полотен проклеивают двусторонней клейкой лентой.
Монтаж пароизоляции

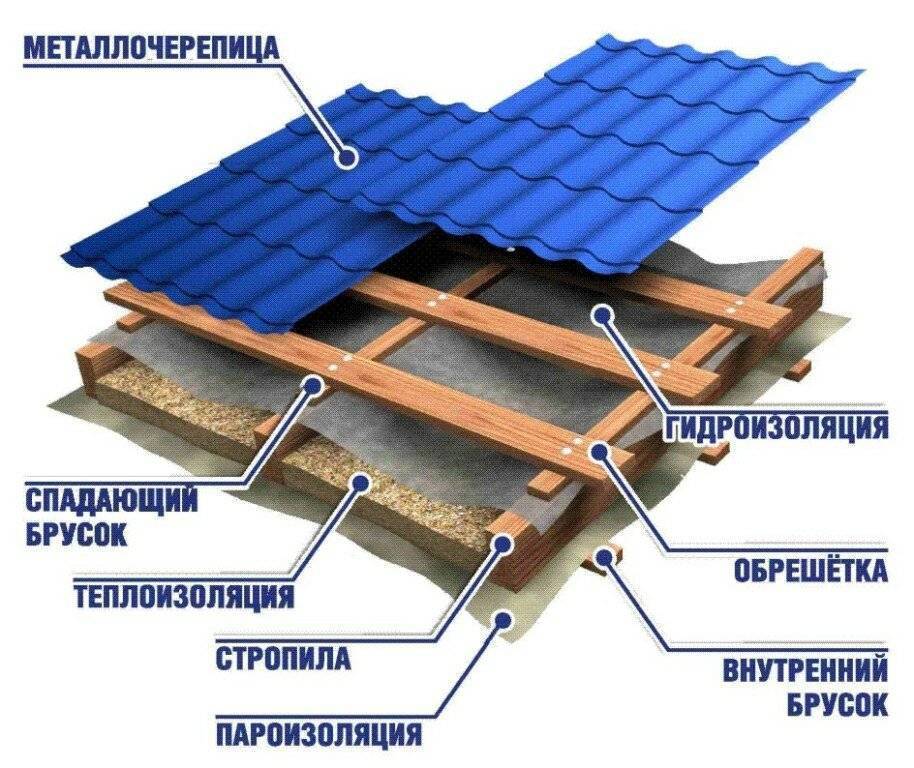

Поверх контробрешётки монтируют обрешётку ― «основание» под металлочерепицу.
Ломаная крыша из профнастила. Выбор формы мансардной крыши
Многообразие вариантов строительства позволяет застройщику подобрать самый оптимальный способ обустройства теплого подкрышного пространства, при этом сохранить общую архитектурную эстетику и не вылезти за пределы финансовой сметы. По типам мансардные крыши бывают:
Односкатная. Простая и доступная форма, возводимая собственными руками, однако для проектов с мансардным этажом годится не всегда в силу малой площади подкрышного помещения.
Двухскатная (щипцовая) – конструкция также проста в устройстве, не требует усложненных просчетов. Кроме того, крутой свес обеспечивает свободный сход снеговых куч, дождевых потоков. Мансардные крыши данного порядка идеальны для деревянных, кирпичных домов.
Ломаные мансардные крыши из профнастила – один из самых популярных вариантов. Несмотря на то, что такая конструкция требует основательных выверенных расчетов, кровля значительно увеличивает полезную площадь. Особенная форма требует составной стропильной системы, части которой образуют ломаные линии. Стены мансарды в этом случае ровные, без покатостей, комнаты большие и жилое помещение особенно комфортное. Чтобы убедиться в особенном удобстве данной крыши, стоит посмотреть фото.
Вальмовая конструкция – это прочная и практичная крыша, силуэт которой выглядит как двускатная кровля, внутри же образуется достаточное пространство для жилья.
Если общая форма строения округлая, то стоит выбрать купольную, коническую или крышу в виде пирамиды, как на фото.
Как правильно выбрать уклон кровли из металлочерепицы
Небольшие показатели уклона кровли из металлочерепицы возможны благодаря таким особенностям материала, как:
- жёсткость профилированного стального листа;
- гладкость поверхности, покрытой полимерным слоем.
Такой материал хорошо выдерживает нагрузки, оказываемые осадками. Снежные пласты плавно и быстро «сползают» по гладкой поверхности металлической пластины.
Оптимальный угол наклона для высокой двускатной конструкции рассчитывается на этапе проектирования здания. Для высоких крыш с повышенной парусностью строят усиленные стропильные конструкции, которые обходятся дороже.
Специалисты при расчёте конструкции учитывают и особенности крыш с маленьким уклоном. На этапе создания проекта закладывают дополнительный прочностной запас. Это необходимо, чтобы под весом снега не произошла деформация черепицы.
Таким образом рассчитывается оптимальный угол наклона — между минимальным и максимально возможным вариантом выбирается показатель, который позволяет возвести прочную крышу без лишних затрат.
Необходимые инструменты и оборудование
Покрытие крыши металлочерепицей начинается с подготовки необходимых инструментов. Для монтажа кровли из металлочерепицы понадобятся:
- Шуруповерт.
- Рейка.
- Ножницы по металлу или иные устройства для резки металла, например, высечные ножницы, дисковая пила и т. д.
- Строительный степлер.
- Рулетка и маркер.
- Составляющие кровли и кровельного пирога: черепичные листы, саморезы, гидро-, паро- и теплоизоляционные материалы, брусы для обрешетки и стропил.
ОБРАТИТЕ ВНИМАНИЕ! При работе с черепицей нельзя использовать болгарку и другие абразивные режущие инструменты, так как это нарушает структуру листа
Особенности укладки металлочерепицы на разные типы крыш
Четырехскатная крыша (она еще называется вальмовой) состоит из двух длинных и двух коротких скатов. При укладке металлочерепицы на такой вид крыши следует придерживаться направления сверху вниз. Учтите, что обязательно придется резать листы кровельного материала – заранее все измерьте и сделайте заготовки. Вальмовая крыша – довольно популярный вариант при строительстве, потому что считается более экономичной и простой в плане установки. Но укладка металлочерепицы на вальмовую крышу – процесс трудоемкий, поэтому при отсутствии опыта целесообразно привлечь к работе специалистов.
Если предстоит монтировать рассматриваемый кровельный материал на крышу ломанной конструкции, то никаких особенностей в процесс нет. Только стоит учесть единственный момент: необходимо надежно сокрыть стыки гидроизоляционного, теплоизоляционного и кровельного материала для предотвращения попадания влаги при косом дожде и очень сильных осадков. Для этого необходимо стыки скатов оборудовать сплошной обрешеткой, а гидроизоляционные и теплоизоляционные материалы укладывать в этих местах методом внахлест.
Инструкция по расчету металлочерепицы на крышу
Металлочерепица – это стальные оцинкованные листы с декоративным защитным покрытием. Полная ширина листа всегда больше рабочей на 80-120мм, поэтому выбирая покрытие, необходимо точно знать размер рабочей площади.
|
|
|
|
Для того чтобы расчет количества листов кровельного материала был точным, надо наибольшую длину металлочерепичного листа разделить на его рабочую ширину. Полученный результат округляется к максимальной цифре (расчет ведется по горизонтали ската).
Количество листов в одном ряду и их общая длина вычисляются по следующим параметрам:
Измеряется длина ската от верха крыши и до низа
Учитывается карнизный свес – 0,05м
Перехлест листов по вертикали – 0,15м на ряд
Если длина листов металлочерепицы позволяет укладывать покрытие в один ряд, перехлест во внимание не берется. После измерений все показатели складываются – это и будет требуемая длина.
Если производитель режет листы по индивидуальным меркам, то расчет металлочерепицы на крышу производится его представителями
В случае персонального подхода количество отходов уменьшается. Металлочерепица может быть разных размеров: от 70см до 12м. Самый оптимальный вариант – от 4 до 4,5м.
В месте соприкосновения с другим скатом лист черепицы должен быть такой длины, чтобы скосы были полностью закрыты
После измерений все показатели складываются – это и будет требуемая длина.
Если производитель режет листы по индивидуальным меркам, то расчет металлочерепицы на крышу производится его представителями. В случае персонального подхода количество отходов уменьшается. Металлочерепица может быть разных размеров: от 70см до 12м. Самый оптимальный вариант – от 4 до 4,5м.
В месте соприкосновения с другим скатом лист черепицы должен быть такой длины, чтобы скосы были полностью закрыты.
Доборные элементы кровли из металлочерепицы
Увеличить срок службы кровли из металлочерепицы и придать ей законченный внешний вид помогают доборные элементы. Они могут иметь различный размер и конфигурацию, обеспечивая плотное примыкание элементов системы и делая её эксплуатацию более безопасной и удобной. Предлагаем с ними познакомиться.
Доборные элементы придают крыше из металлочерепицы законченный внешний вид
Конёк и ендова
Конёк используется для защиты металлочерепицы на коньке и наружных переломах кровли от внешних неблагоприятных факторов. Изделие может быть плоским и полукруглым, что позволяет подобрать оптимальный вариант для конкретной кровли. При наличии конька можно не опасаться, что в подкровельное пространство попадет влага или грязь, а листы металлочерепицы сорвёт при сильном порыве ветра.
Форма конька может отличаться
Планки ендовы могут быть верхними и нижними. Первый вид используется тогда, когда необходимо закрыть на внутренних переломах кровли срезы кровельного материала. Нижняя – помогает предотвратить попадание влаги под кровлю за счёт своевременного отвода излишков воды со стыка двух скатов.
Верхняя планка ендовы
Ветровая планка: торцевая и карнизная
Ветровая планка представляет собой уголок, выполняющий декоративную и защитную функцию. Для её изготовления используется такой же материал, что и для самой металлочерепицы. Может быть торцевой и карнизной.
Торцевая планка помогает красиво оформить торец крыши
Торцевая планка предотвращает попадание влаги на крайние элементы кровли, а также снижает величину ветровой нагрузки. При наличии карнизной планки удаётся направить потоки дождевой воды в водосточный жёлоб, защищая тем самым лобовые доски и основу обрешётки от излишней влаги.
Карнизная планка поможет воде оказаться в водосточном жёлобе
Ограждающие элементы и снегозадержатели
Необходимость в ограждающих элементах возникает в том случае, если высота строения превышает 7 м. При их наличии удается избежать падения людей с крыши. Крепятся к обрешётке через металлочерепицу.
Ограждения защищают от падения
С точки зрения безопасной эксплуатации крыши, обязательной является установка снегозадержателей. Эти доборные элементы помогают предотвратить резкое падение большого объёма снега, защищая тем самым прохожих от травм, а водосточную систему от чрезмерной снеговой нагрузки. Могут быть:
- трубчатыми. Предполагают наличие двух труб и кронштейнов. Для изготовления используется оцинкованная сталь, на которую может наноситься полимерное покрытие под цвет металлочерепицы;
- листовыми. Более экономный вариант. Для изготовления элемента используется гнутый лист.
Трубчатый снегозадержатель
Подготовка основания под металлочерепицу
Укладка металлочерепицы на крышу производится с использованием обрешетки. Сделать ее можно своими руками. Для этого нужно подготовить материал. Как правило, для обрешетки используется деревянные доски или бруски, но можно положить и лист ДСП. Последний вариант в случае с металлочерепицей применяется редко. Для этого вида кровельного материала обрешетка делается разряженной.
Используемые доски или бруски должны отвечать следующим требованиям:
- Влажность материала не более 10-12 процентов.
- Все доски должны быть одинакового размера, особенно это касается их толщины.
- Нельзя использовать материал с «изъянами», например, с трещинами или местами подверженными гниению.
Для обрешетки кровли под металлочерепицу чаще всего используют доски с размерами 25 на 100 миллиметров. Если крыша имеет сложную конфигурацию, то лучше применить более толстые бруски.
Очень важно определиться с шагом обрешетки. Тут все зависит от варианта металлочерепицы
Шаг укладки досок должен равняться расстоянию между волнами. Но это касается не всех участков кровли. У карниза шаг между досками обрешетки должен быть меньше, примерно на 2-3 сантиметра.
Технология укладки досок обрешетки крыши под металлочерепицу простая. Начинать работу следует от карниза. Первая доска монтируется на самый край. Далее, делается отступ в 23-28 сантиметров и крепится следующая. После этого, доски укладывают с шагом, равным шагу волны металлочерепицы.
Крепить можно с помощью саморезов по дереву или с использованием гвоздей. Первый вариант считается наиболее надежным. Крепление производится непосредственно к стропилам, двумя точками.
Перед монтажом очень важно обработать все доски специальными пропитками. Древесина – это «капризный» материал
Он «боится» влаги, огня и биологического воздействия, если доски не обработать пропитками, то они быстро сгниют.

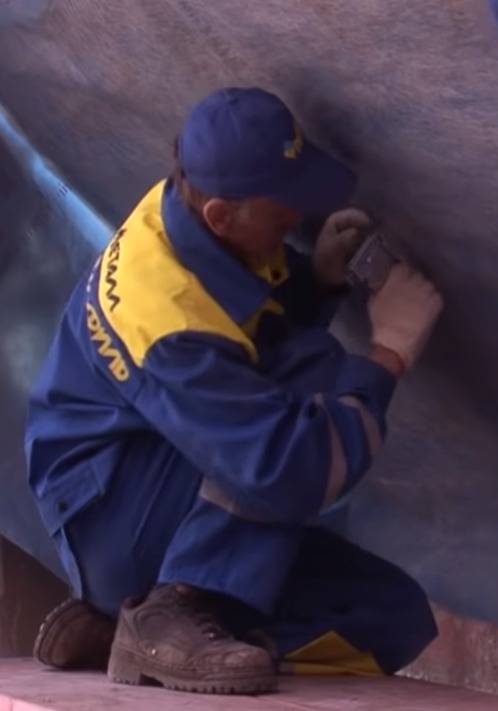

Не стоит забывать и про гидроизоляцию. Конечно, если правильно класть металлочерепицу, то кровля протекать не будет. Но без дополнительного слоя гидроизоляции обойтись нельзя. Дело в том, что при перепадах температур под кровельным материалом начинает образовываться конденсат. Если влага попадет на деревянные элементы стропильной системы, то они начнут гнить.
В качестве гидроизоляции можно использовать различные материалы. Можно укладывать толстую полиэтиленовую пленку или специальную мембрану. В качестве недорогого варианта можно применять и рубероид, но тут следует быть осторожными. Если битум попадет на полимерный слой металлочерепицы, то последний может начать «портиться».
Расчет металлочерепицы на крышу
Проиллюстрируем пример расчета металлочерепицы на двускатную
кровлю с размерами ската 8 на 5.
Расчет количества листов металлочерепицы, необходимых для
того чтобы покрыть скат прямоугольной формы рассчитывается следующим образом –
длина ската по коньку деленная на ширину листа.
Нюанс. Производя расчет, опирайтесь на рабочую ширину. Т.е.,
с учетом нахлестов. Размеры листа для металлочерепицы Монтерей приведены на
фото.
Например, длина ската 8 м.п. Тогда для работы понадобится
7,27 листов. Округляем до целого – 8 листов. На два ската – 15 листов.
Поскольку один лист делится пополам и используется на втором скате.
Нюанс. При этом начинать работу нужно будет с половинки листа.
Для удобства расчета более сложных конфигураций скатов вы
можете воспользоваться конструктором (калькулятором).
Можно сделать чертежи скатов крыши и нарисовать схему
укладки металлочерепицы, т.е. расположение листов.
Нюанс. Чем сложнее конфигурация ската, тем больше будет
отхода материала.
Длина одного листа металлочерепицы определяется высотой
ската плюс карнизный свес (около 5 см). Следует учесть, чем больше длина листа,
тем меньше материала уйдет на перехлест. Но, с длинным листом работать сложно,
и транспортировка металлических полотен большого размера дело затратное.
Поэтому, лист длинной более 6 м.п, советуют разбивать на части. Чтобы сделать
это правильно, нужно скорректировать полученную длину на величину перехлеста.
Перехлест должен составлять не менее 0,15 м. для скатов с углом наклона более
25° и 0,2 м меньших углов. Для нашего примера. 5 м.п. делим пополам – нам
понадобится 1 лист длиной 2,5 м.п, а второй 2,65.
При этом, технология изготовления металлочерепицы такова,
что есть невыполнимые размеры. У каждого производителя они свои и зависят от
применяемого оборудования.
Тогда на всю кровлю нужно купить 15 листов по 2,5 м. и 15
листов по 2,65 м.
Расчет количества доборных элементов для металлочерепицы.
К комплектующим относятся – планка конька, торцевая и
карнизная планки, снегозадержатель, внутренняя и наружная ендовы.
Рассчитать доборные элементы просто – общая длина
поверхности, которую нужно закрыть, делится на 1,9 м.п. – (2 м.п. стандартная
длина планки, минус нахлест в 0,1 м). Для нижней ендовы деленная на 1,7.
Нахлест составляет 0,3 м.
Для нашей двускатной кровли нужно 5 планок конька (длина
ската по коньку 8 м.п.); 9 планок карнизных ((8+8)/1,9); 11 торцевых. Ендова
ввиду конструкции крыши нам не нужна.
Специальные планки. Это сделанные на заказ, по вашему
размеру доборные элементы.
Саморезы. Их расход составляет 7-8 шт. на м.кв.
металлочерепицы и 3 шт. на 1 м.п. доборного элемента. Саморезы должны быть с
буром, это упростит монтаж, и желательно окрашены в цвет листа. Это придаст
покрытию более завершенный вид.
Нам понадобится 768 шт. на листы и 3х(5+9+11) = 834 шт.
Обычно их продают пачками по 250 шт. Естественно, лучше брать с запасом.
Уплотнительная лента для металлочерепицы. Ее рекомендуется
устанавливать под коньковую планку.
Пленка – равна общей площади скатов минус допуски на
перехлест. Например, рулон пленки обычно имеет размеры 1,5 на 50 м.п. = 75
м.кв. Рабочая площадь пленки около 65 м.кв.
Утеплитель под металлочерепицу – также равен общей площади
скатов.
Из инструмента пригодится: шуруповерт, молоток, киянка,
рулетка, маркер, уровень, электролобзик или ножовка.
Совет. Резать лист металлочерепицы болгаркой категорически
запрещается. От нагрева, в месте среза разрушается покрытие, и лист начнет
ржаветь. Кроме того, искры могут повредить краску по всему листу.
Как хранить металлочерепицу
Если вы закупили материал раньше, чем возвели стропильную
систему, нужно знать, как правильно хранить металлочерепицу (особенно зимой).
Листы нужно уложить на ровную площадку, желательно на поддон
Кроме того, важно
защитить металл от попадания влаги, ультрафиолета и обеспечить проветривание.
Если листы будут храниться больше месяца, их нужно уложить так, как показано на
фото
Доборные планки также хранятся в лежачем положении.
